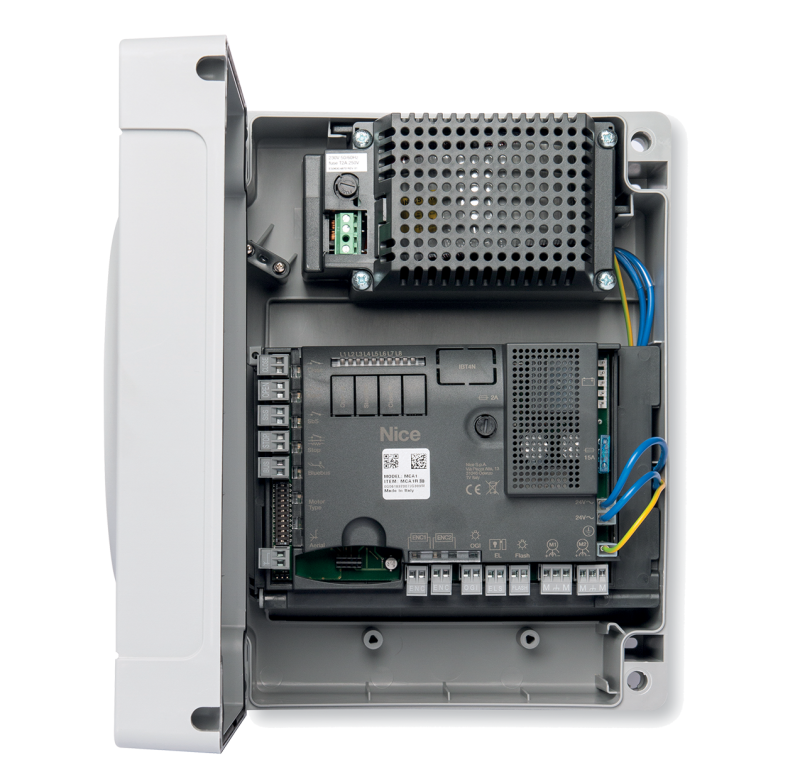

NICE Moonclever MC824HR30 - nová riadiaca centrála pre 24V pohony krídlových brán rodiny Toona NICE Moonclever MC824HR30 - nová riadiaca centrála pre 24V pohony krídlových brán rodiny Toona
NICE-MC824HR30
skladom
251,06 € bez DPH
308,80 € s DPH

 ks
Hmotnosť
4,10 kg

Popis produktu NICE Moonclever MC824HR30 - nová riadiaca centrála pre 24V pohony krídlových brán rodiny Toona

Zapojenie a nastavenie riadiacej centrály NICE MC824HR30

NICE Moonclever MC824HR30 je nástupca MC824HR10 pre jednokrídlové a dvojkrídlové brány. V boxe Moonclever obsahuje dosku MCA1R30 (SPMCA1R30). Centrála sa napája z 230 V AC a ovláda kompatibilné 24 V DC pohony s magnetickým enkodérom.

MC824HR30 patrí k typu MC824H. Verzia MC824L používa iné motory, preto sa nižšie uvedený výber pohonov a zapojenie enkodérov vzťahujú na HR30. Pri dvojkrídlovej bráne M2 otvára ako prvý a M1 zatvára ako prvý. Pri jednokrídlovej bráne sa motor pripája do M2.

Rýchla navigácia
Pohony a príslušenstvo Osadenie a kabeláž Svorky a zapojenie
Fotobunky BlueBUS Prvé spustenie Polohy krídel
Programovanie Ovládače a anténa Záložná batéria
Diagnostika a reset Kontrola a údržba Začiatok

Kompatibilné pohony a príslušenstvo

ČoPrečoTyp
MajákBlikaním upozorní na pohyb brány, najmä pri výjazde so slabým výhľadom.
FotobunkyRozpoznajú prekážku v priestore brány a vyvolajú príslušnú bezpečnostnú reakciu.
Diaľkový ovládačOtvorenie a zatvorenie brány na diaľku.
PrijímačPrijíma povely z ovládačov; do konektora SM sa osádza jeden modul.
Servisné programovanieRozšírené nastavenie a diagnostika centrály.
AnténaPomáha zvýšiť dosah rádiového ovládania.
  • Anténa integrovaná v majáku ELDC.
  • Samostatná NICE ABFKIT; pri OXIBD sa koaxiál pripája priamo do prijímača.
KlávesnicaUmožní zadať povel kódom bez diaľkového ovládača.
Kľúčový spínačOvládanie brány kľúčom z pevného miesta.
Záložná batériaUmožní pohyb brány aj pri výpadku elektrickej siete.

Centrála je určená pre 24 V pohony s magnetickým enkodérom. Konkrétny motor vyberte z nasledujúcej tabuľky a jeho typ nastavte prepínačmi ešte pred učením dráhy.

Skupina Modely uvedené výrobcom pre MC824H
Toona TO4024, TO5024, TO5024I, TO7024
Toona Hi-Speed TO5024HS, TO6024HS
Hyppo HY7024, HY7124
Podzemné pohony MFAB3024, LFAB4024, BFAB5024
Ďalšie rýchle pohony MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS
Ostatné kompatibilné modely MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE

Pri odlišnom obchodnom názve alebo staršom motore si overte jeho úplný typ. Nastavenie prepínačov nájdete v časti Výber typu motora.

Osadenie centrálnej jednotky a kabeláž

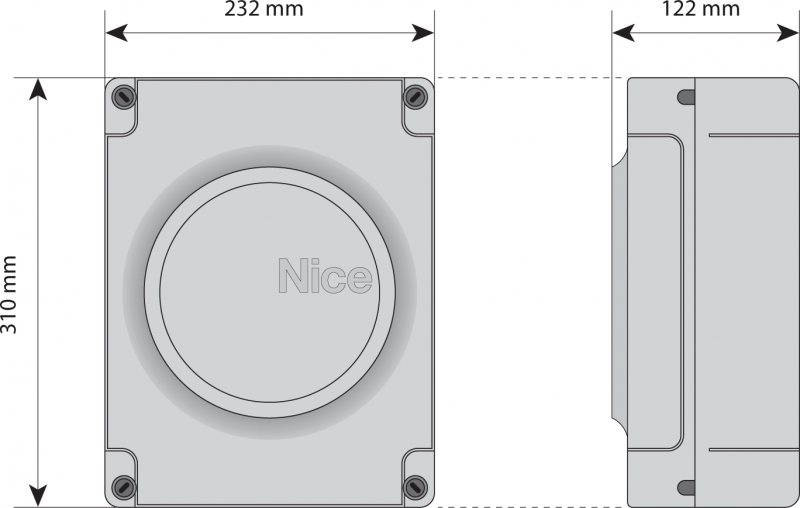

Box upevnite na pevnú zvislú plochu tak, aby jeho spodný okraj bol najmenej 40 cm nad zemou. Zabráňte vnikaniu vody cez káblové trasy. Bočný vstup kábla je podľa výrobcu určený iba do chráneného vnútorného prostredia; vonku použite pripravené spodné vstupy s vhodnými priechodkami.

Účel Kábel a maximálna dĺžka
Napájanie centrály 3 × 1,5 mm²; do 30 m. Nad 30 m výrobca uvádza 3 × 2,5 mm² a uzemnenie pri automatizácii.
Každý motor 3 × 1,5 mm²; do 10 m.
Enkodér každého motora 2 × 1 mm²; do 10 m. Motorový a enkodérový kábel možno nahradiť jedným 5 × 1,5 mm² podľa manuálu.
BlueBUS 2 × 0,5 mm²; do 20 m. Pri 20–40 m použite 2 × 1 mm².
Maják 2 × 0,5 mm²; do 20 m.
Anténa Koaxiálny kábel RG58; do 20 m, odporúčaná dĺžka menej ako 5 m.
Kľúčový spínač 2 káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm²; do 50 m.
Elektrický zámok 2 × 1 mm²; do 10 m.

Prierezy platia pre uvedené dĺžky. Pri dlhších trasách zvoľte kábel podľa skutočnej dĺžky, spôsobu uloženia a napájacieho okruhu.

Svorky a schéma zapojenia MC824HR30

Pri zmene zapojenia vypnite sieťové napájanie aj záložnú batériu. Riaďte sa nápismi priamo na doske MC824HR30; číslovanie svoriek iných centrál sem nepatrí.

Schéma MC824H s motormi M1 a M2, enkodérmi a fotobunkami BlueBUS

TX a RX na schéme sú fotobunky BlueBUS. Pripojenie antény na dosku sa týka OXI; pri OXIBD sa anténa zapája priamo do prijímača, ako ukazuje časť o rádiu. Kliknutím obrázok zväčšíte.

Svorka Použitie
L / N / PE Sieťové napájanie 230 V AC a ochranné uzemnenie podľa označenia napájacej časti. Nepripája sa do nízkonapäťových vstupov.
M1 + ENC1 Motor krídla, ktoré sa pri zatváraní pohybuje ako prvé, a jeho enkodér.
M2 + ENC2 Motor krídla, ktoré sa pri otváraní pohybuje ako prvé, a jeho enkodér. Pri jednokrídlovej bráne pripojte motor do M2, M1 zostáva voľné.
FLASH Výstup majáka; v režime majáka 12 V DC, max. 21 W. Výrobca uvádza NICE ELDC. Nie je to výstup 230 V.
ELS Výstup pre elektrický zámok 12 V AC, max. 15 VA. Pri zmene funkcie na osvetlenie sa menia aj elektrické parametre výstupu.
OGI Indikátor otvorenej brány: 24 V, max. 4 W; napätie môže kolísať −30 až +50 %.
BlueBUS Dva vodiče pre napájanie aj komunikáciu kompatibilných zariadení; zapojenie paralelne, bez dodržania polarity.
STOP Bezpečnostný vstup pre NO, NC alebo 8,2 kΩ. Jednotka si pri učení zapamätá pripojený stav; jeho zmena vyvolá zastavenie a krátky spätný pohyb.
SbS / OPEN / CLOSE Ovládacie vstupy pre bezpotenciálové NO kontakty: krokovanie, otvorenie a zatvorenie. Nevnášajte do nich cudzie napätie.
SM / IBT4N Konektor zásuvného prijímača / konektor servisného rozhrania. Príslušenstvo zasúvajte pri odpojenom napájaní.

Motory a enkodéry

Každý enkodér musí patriť k správnemu motoru. Na dvojvodičovom vstupe ENC sa polarita nerozlišuje. Ak sa pri učení ukáže zamenené poradie krídel, spolu s motormi sa musia zameniť aj ich enkodéry. Ochranný vodič sa nesmie zameniť s motorovými vodičmi.

Tlačidlo a kľúčový spínač

Pre bežné ovládanie pripojte NO kontakt na dvojicu svoriek SbS. Pri spínači NICE EKS použite kontakty C a NO zvoleného mikrospínača. Sekvenciu povelov určuje parameter L2 v druhej úrovni. Samostatné povely možno priviesť na OPEN a CLOSE. Funkcia L7 v prvej úrovni môže vstup CLOSE zmeniť na čiastočné otvorenie.

Vstup STOP

Viac NO kontaktov sa zapája paralelne, viac NC kontaktov sériovo. Kombinácie s hranami 8,2 kΩ majú vlastné zapojenie podľa typu hrany. Ak STOP signalizuje poruchu, skontrolujte kontakt a vedenie namiesto trvalého premostenia vstupu.

Fotobunky BlueBUS

Pre základný pár použite kompatibilný vysielač TX a prijímač RX, napríklad NICE EPMB. Oba sa pripájajú dvojvodičovo paralelne na BlueBUS. Nejde o reléové fotobunky s kontaktmi COM/NC; zapojenie EPM alebo BF z inej riadiacej jednotky sem nepatrí.

  1. Umiestnite TX a RX oproti sebe podľa chránenej zóny.
  2. Nastavte adresovacie prepoje podľa požadovanej funkcie. TX a RX jedného páru majú rovnakú adresu, ďalší pár musí mať inú.
  3. Pripojte oba vodiče BlueBUS; polarita sa nerozlišuje.
  4. Vykonajte učenie pripojených zariadení a otestujte každý pár počas pohybu brány.
Adresa Reakcia centrály MC824H
FOTO / FOTO II Ochrana pri zatváraní: zastavenie a obrátenie pohybu.
FOTO 1 / FOTO 1 II Pri zatváraní zastavenie a obrátenie; pri otváraní zastavenie, po uvoľnení lúča pokračovanie.
FOTO 2 / FOTO 2 II Ochrana pri otváraní: zastavenie a obrátenie pohybu.
FOTO 3 Táto konfigurácia sa pre MC824H nepoužíva.

Presnú polohu prepojov určte podľa označenia na konkrétnych fotobunkách. Pri pridaní, odobratí alebo výmene zariadenia zopakujte učenie pripojených zariadení.

Prvé spustenie a učenie dráhy brány

1. Vyberte typ motora

Pri odpojenom napájaní nastavte volič podľa presného modelu pohonu. Nastavenie dokončite pred učením mechanických dorazov. Použite iba kombináciu uvedenú výrobcom.

Nastavenie prepínačov podľa typu motora MC824H

Na obrázku sú nastavenia motora pre MC824H. Polohu prepínača určujte podľa označenia ON na obrázku a na voliči centrály. Kliknutím obrázok zväčšíte.

2. Skontrolujte mechaniku a prvé zapnutie

Overte dorazy, voľný pohyb a zablokovanie pohonov podľa ich návodov. Po zapnutí má LED BlueBUS pravidelne blikať približne raz za sekundu, LED TX/RX fotobuniek majú blikať a maják má byť zhasnutý. Pri odchýlke napájanie odpojte a skontrolujte zapojenie.

3. Naučte pripojené zariadenia

Tlačidlá Open a Stop/Set, LED L1 a L2 a LED STOP

Tlačidlá a kontrolky používané pri rozpoznaní zariadení BlueBUS a STOP. Kliknutím obrázok zväčšíte.

  1. Stlačte a držte Open ▲ + Stop/Set.
  2. Keď L1 a L2 začnú rýchlo blikať, približne po 3 sekundách, tlačidlá pustite.
  3. Počkajte na dokončenie. LED STOP má svietiť, L1 a L2 zhasnú. L3 a L4 môžu signalizovať, že ešte treba naučiť dráhu.

Táto fáza je potrebná aj vtedy, keď na BlueBUS ani STOP nie je pripojené žiadne zariadenie.

4. Automaticky naučte mechanické dorazy

  1. Stlačte a držte Stop/Set + Close ▼.
  2. Tlačidlá pustite až pri rýchlom blikaní L3 a L4, približne po 5 sekundách. Skoršie pustenie pri L1 patrí k ručnému učeniu.
  3. Skontrolujte sled pohybov: pomalé zatvorenie M1, pomalé zatvorenie M2, pomalé otvorenie M2 a M1 k dorazom a napokon rýchle zatvorenie oboch krídel.
  4. Po správnom dokončení L3 a L4 zhasnú. Vyskúšajte samostatné otvorenie a zatvorenie tlačidlami.

Ak smer alebo poradie nesedia: učenie zastavte tlačidlom Open alebo Close. Pred opravou zapojenia odpojte všetko napájanie. Pri zámene krídel sa opravujú M1/M2 aj zodpovedajúce ENC; pri opačnom smere iba motorové vodiče podľa originálnej schémy. Potom učenie zopakujte. Aktivácia fotobunky alebo STOP učenie preruší.

Pre opakovanie učenia nie je potrebné preventívne mazať celú pamäť.

Ručné doladenie polôh krídel

Ak automatické učenie nevyhovuje geometrii brány, polohy možno doladiť ručne. Zmiešaný režim nadväzuje na predchádzajúce automatické učenie a dolaďuje vybrané medzipolohy; mechanické koncové polohy 0 a 1 pritom zostávajú zachované.

Polohy 0, 1, A, SA a SC pre krídla ovládané motormi M1 a M2

SA a SC určujú nadväznosť pohybu krídel; A je požadovaná otvorená poloha. Kliknutím obrázok zväčšíte.

LED pri ručnom učení Poloha
L1 Zatvorený mechanický doraz M1 (0).
L2 Zatvorený mechanický doraz M2 (0).
L3 SA: poloha M2, po ktorej sa pri otváraní rozbehne M1.
L4 Požadovaná otvorená poloha A motora M1.
L5 Požadovaná otvorená poloha A motora M2.
L6 SC: poloha M1, po ktorej začne pri zatváraní zatvárať M2.
L7 Otvorený mechanický doraz M1 (1).
L8 Otvorený mechanický doraz M2 (1).

Vstup do ručného učenia: držte Stop/Set + Close a pustite pri blikaní L1, približne po 3 sekundách. Krátke stlačenie Open/Close vyberá polohu, podržanie pohybuje príslušným motorom. Polohu uložíte podržaním Stop/Set najmenej 3 sekundy; potom prejdete na ďalšiu. Medzi krokmi je najviac 10 sekúnd.

Pri jednokrídlovej bráne sa nepoužité polohy preskočia. Postupujte v poradí LED z tabuľky a ukladajte iba polohy pripojeného motora M2.

Programovanie funkcií a parametrov

Tlačidlá Open ▲ a Close ▼ vyberajú položku, Stop/Set potvrdzuje alebo mení nastavenie. Úroveň I funkciu zapína; úroveň II nastavuje jej hodnotu. Napríklad L1 v prvej úrovni zapína automatické zatváranie, ale L1 v druhej úrovni určuje dĺžku pauzy.

Úroveň I – zapnutie a vypnutie

  1. Na stojacej bráne držte Stop/Set, kým nezačne blikať L1, a pustite ho.
  2. Tlačidlami Open/Close vyberte požadovanú LED.
  3. Krátkym stlačením Stop/Set zmeňte stav: krátky záblesk = OFF, dlhý záblesk = ON.
  4. Po dokončení počkajte na ukončenie programovania.
LED – funkciaStav ON a účinok
L1 – Automatické zatváranie
Zatvára po nastavenej pauze.
Po otvorení sa odpočíta pauza a potom sa brána zatvorí.
L2 – Zatvorenie po fotobunke
Skráti alebo spustí pauzu po zásahu fotobunky.
Pri zapnutom automatickom zatváraní skracuje pauzu na 5 s. Bez neho môže zásah fotobunky spustiť zatvorenie po nastavenej pauze.
L3 – Vždy zatvoriť
Reakcia po návrate napájania.
Ak je brána otvorená, centrála po obnovení napájania vykoná zatvorenie s predblikaním.
L4 – Standby all
Úsporný režim; pri MC824HR30 štandardne zapnutý.
Po nečinnosti vypne BlueBUS a väčšinu LED. Podmienky pre batériu sú v časti Standby a záloha.
L5 – Zámok / osvetlenie
Mení funkciu výstupu ELS.
ON: pomocné osvetlenie. OFF: elektrický zámok; pri zmene skontrolujte parametre pripojenej záťaže.
L6 – Predblikanie
Výstraha pred pohybom.
Maják začne blikať 3 s pred začiatkom pohybu.
L7 – CLOSE / čiastočné otvorenie
Mení funkciu vstupu CLOSE.
Vstup CLOSE vydáva povel Partial Open 1 namiesto zatvorenia.
L8 – OGI / údržba
Mení funkciu výstupu OGI.
Výstup signalizuje požiadavku na údržbu namiesto otvorenej brány.

Úroveň II – nastavenie hodnoty

  1. Držte Stop/Set do blikania L1 a pustite. Open/Close zvoľte parameter.
  2. Znovu držte Stop/Set. Asi po 3 sekundách sa rozsvieti LED aktuálnej hodnoty.
  3. Stop/Set stále držte a tlačidlami Open/Close vyberte hodnotu.
  4. Pustite Stop/Set a počkajte na ukončenie režimu. Potom funkciu vyskúšajte.
Vstupná LED – parameterLED nastavenia – hodnota
L1 – Čas pauzy
Doba pred automatickým zatvorením; účinná len pri zapnutej úrovni I/L1.
L1 – 5 s
L2 – 15 s
L3 – 30 s
L4 – 45 s
L5 – 60 s
L6 – 80 s
L7 – 120 s
L8 – 180 s
L2 – Krokovanie
Sekvencia povelov SbS, OPEN, CLOSE a rádia. Pri L4, L5, L7 a L8 sa mení aj správanie OPEN a CLOSE.
L1 – otvor–stop–zatvor–stop
L2 – otvor–stop–zatvor–otvor
L3 – otvor–zatvor–otvor–zatvor
L4 – kondomínium
L5 – kondomínium 2; povel držaný nad 2 s dá STOP
L6 – krokovanie 2; krátky povel do 2 s čiastočne otvorí
L7 – pohyb len počas držania povelu
L8 – poloautomatické otvorenie, zatvorenie držaním
L3 – Rýchlosť motora
Rýchlosť pri bežnom pohybe.
L1 – veľmi pomaly
L2 – pomaly
L3 – stredne
L4 – rýchlo
L5 – veľmi rýchlo
L6 – extrémne rýchlo
L7 – otvára rýchlo, zatvára pomaly
L8 – otvára extrémne rýchlo, zatvára stredne
L4 – Odľahčenie po zatvorení
Krátky spätný pohyb oboch motorov znižuje zvyškový tlak.
L1 – bez odľahčenia
L2 – stupeň 1, približne 100 ms
L3 – stupeň 2
L4 – stupeň 3
L5 – stupeň 4
L6 – stupeň 5
L7 – stupeň 6
L8 – stupeň 7, približne 800 ms
L5 – Sila motorov
Spoločné nastavenie sily oboch motorov; pred zvýšením skontrolujte mechaniku.
L1 – stupeň 1 – minimálna
L2 – stupeň 2
L3 – stupeň 3
L4 – stupeň 4
L5 – stupeň 5
L6 – stupeň 6
L7 – stupeň 7
L8 – stupeň 8 – maximálna
L6 – Čiastočné otvorenie
Rozsah povelu Partial Open 1. Pri oboch krídlach sa podiel počíta z menšieho nastaveného otvorenia.
L1 – M2 na ¼
L2 – M2 na ½
L3 – M2 na ¾
L4 – celé M2
L5 – obe krídla na ¼
L6 – obe krídla na ½
L7 – obe krídla na ¾
L8 – obe krídla na menšie plné otvorenie
L7 – Interval údržby
Počet manévrov do signalizácie údržby.
L1 – 500
L2 – 1 000
L3 – 1 500
L4 – 2 500
L5 – 5 000
L6 – 10 000
L7 – 15 000
L8 – 20 000
L8 – História porúch
Výsledok posledných ôsmich manévrov; L1 je najnovší.
L1 – 1. manéver – najnovší
L2 – 2. manéver
L3 – 3. manéver
L4 – 4. manéver
L5 – 5. manéver
L6 – 6. manéver
L7 – 7. manéver
L8 – 8. manéver

Pri režimoch krokovania L4 a L5 povel SbS alebo OPEN pri otváraní nič nemení a CLOSE obráti smer; pri zatváraní SbS alebo OPEN obráti smer a CLOSE nič nemení. L5 navyše pri držaní povelu dlhšie než 2 s zastaví pohyb. L7 vyžaduje držanie povelu počas celého pohybu, L8 len pri zatváraní.

Príklad – zatvorenie po 60 sekundách: v úrovni I zapnite L1. Potom v úrovni II vstúpte do parametra L1 a zvoľte hodnotu L5. Ak je zapnutá aj funkcia zatvorenia po fotobunke, môže sa pauza skrátiť.

Medzi krokmi programovania nenechávajte dlhú prestávku; centrála sa po nej vráti do bežného režimu.

Rádiový prijímač, anténa a diaľkové ovládače

Diaľkové ovládanie závisí od osadeného prijímača. Pre zásuvný NICE OXIBD použite konektor SM. Tlačidlo so symbolom rádia na paneli MC824H sa nepoužíva; ovládač sa páruje na príslušnom prijímači.

K prijímaču OXIBD je v našej ponuke napríklad ovládač NICE ON3EBD. Pri rozširovaní existujúcej zostavy overte aj už používané kódovanie a režim prijímača; samotná rovnaká frekvencia nestačí.

Osadenie zásuvného prijímača a pripojenie antény priamo do jeho svoriek

Pri OXIBD patrí externá anténa s koaxiálom RG58 priamo na svorky prijímača 1 a 2, nie na anténnu svorku riadiacej dosky. Kliknutím obrázok zväčšíte.

Postup uloženia ovládača vyberte podľa konkrétneho prijímača v návode na párovanie ovládačov NICE. Pridanie ovládača nevyžaduje vymazanie nastavení dráhy centrálnej jednotky.

Standby a záložné napájanie

Funkcia Standby all (L4 v úrovni I) je na MC824HR30 štandardne zapnutá. Približne 5 minút po správne dokončenom pohybe vypne napájanie BlueBUS a väčšinu signalizačných LED; kontrolka BlueBUS potom bliká pomalšie. Po prijatí povelu sa jednotka s krátkym oneskorením vráti do bežnej prevádzky, takže pomalšie blikanie po nečinnosti nie je porucha. Pri pripojenej záložnej batérii sa Standby aktivuje až po dokončení jej nabíjania.

Batéria Podmienka pripojenia
PSS324 Aktuálny typ uvedený výrobcom. Použite príslušný návod a kábel dodaný pre túto zostavu; detail NICE PSS324.
Staršia PS324 Použite NICE CABLA11 a vypnite Standby (L4 = OFF). Samotný adaptér nestačí. Počítajte s vyššou spotrebou.

Batériu pripojte pri odpojenom sieťovom napájaní. Rádiový prijímač, servisné rozhranie a trvalo napájané doplnky zvyšujú spotrebu, preto sa doba prevádzky na batériu mení podľa konkrétnej zostavy.

Solemyo: solárne napájanie sa pripája cez batériový konektor. Vyžaduje aktívny Standby all; so solárnou zostavou sa súčasne nepripája sieťové napájanie. Podmienky staršej PS324 sa na ňu nevzťahujú.

Diagnostika a riešenie bežných problémov

Pri hľadaní poruchy si všimnite stav LED a počet krátkych bliknutí majáka. Poruchová séria sa opakuje dvakrát s približne sekundovou prestávkou. Reset ponechajte až ako posledný krok, pretože vymaže uložené nastavenia.

Krátke bliknutia Význam a prvá kontrola
1 Nesúlad zariadení BlueBUS. Skontrolujte pripojenia a adresy; po zmene zostavy vykonajte učenie zariadení.
2 Zásah fotobunky. Skontrolujte prekážku, čistotu a vzájomné nasmerovanie TX/RX.
3 Vyhodnotená prekážka podľa sily. Najprv skontrolujte mechanický odpor a voľný pohyb.
4 Aktívny STOP. Overte bezpečnostné zariadenie a jeho vedenie.
5 / 7 Chyba vnútorných parametrov / elektrického obvodu. Počkajte aspoň 30 s; ak sa chyba vracia, je potrebný servis.
6 Prekročený počet manévrov za hodinu alebo bez prestávky. Nechajte systém niekoľko minút odpočívať.
8 Trvalo prítomný povel blokuje ďalšie. Skontrolujte tlačidlo, relé alebo časové ovládanie.
9 Automatizácia je zablokovaná povelom. Potrebný je príslušný povel na odblokovanie.
10 Prekážka alebo zvýšený odpor vyhodnotený enkodérom MC824H. Skontrolujte mechaniku aj spojenie správneho enkodéra s motorom.

Čo hovoria LED na doske

Signalizácia Význam
BlueBUS raz za sekundu Bežná prevádzka. Pomalšie blikanie po nečinnosti môže byť Standby.
BlueBUS – dva rýchle záblesky Zmena vstupu alebo prijatie povelu; sama o sebe nie je chybou.
STOP svieti / nesvieti Svieti: naučený bezpečnostný stav je v poriadku. Nesvieti: skontrolujte STOP a pripojené zariadenia.
SbS / OPEN / CLOSE svieti Príslušný ovládací vstup je aktívny. Trvalé svietenie bez povelu môže vysvetliť blokované ovládanie.
L1 + L2 pomaly blikajú Treba rozpoznať pripojené zariadenia.
L3 + L4 pomaly blikajú Dráha nebola naučená alebo sa po učení zmenilo nastavenie voliča motora. Overte volič a zopakujte príslušné učenie.
Nesvieti ani BlueBUS Skontrolujte napájanie a poistky. MC824H má motorovú poistku 15 A a servisnú poistku F 2 A; hodnotu aj typ overte na doske. Poistku nenahrádzajte silnejšou.

Brána funguje tlačidlami, ale nie ovládačom

Overte napájanie a osadenie rádiového prijímača, kompatibilitu ovládača, jeho batériu a uloženie do pamäte. Pri slabom dosahu skontrolujte aj miesto pripojenia antény. Najprv odlíšte problém rádia od problému centrálnej jednotky.

História posledných ôsmich manévrov

V úrovni II zvoľte L8 a držte Stop/Set. Po rozsvietení L1 vyberajte Open/Close záznam; L1 označuje najnovší. Počet zábleskov odčítajte podľa vyššie uvedenej diagnostiky. Podrobný postup je v kapitole 7.3.

Vymazanie pamäte centrálnej jednotky

Vymaže individuálne nastavenia. Držte súčasne Open + Close, kým nezačnú blikať L1 a L2, a potom tlačidlá pustite. Následne zopakujte učenie zariadení, dráhy a vlastné programovanie. Tento postup nemaže pamäť zásuvného rádiového prijímača.

Kontrola po nastavení a bežná údržba

  • Vyskúšajte otvorenie, zatvorenie aj zastavenie každým použitým ovládacím prvkom.
  • Skontrolujte poradie krídel, dorazy, zrýchlenie a spomalenie.
  • Samostatne vyskúšajte každý pár fotobuniek, bezpečnostnú hranu a STOP počas pohybu brány.
  • Po nastavení sily alebo rýchlosti vyskúšajte celý chod brány.
  • Ak je pripojená batéria, vyskúšajte pohyb pri výpadku siete aj návrat sieťového napájania.

Bránu a jej príslušenstvo skontrolujte najmenej každých 6 mesiacov, pri častejšej prevádzke aj skôr. Pri výpadku napájania sa odblokujú samotné pohony podľa ich návodu; riadiaca centrála MC824HR30 nemá vlastný mechanický odblokovací kľúč.

Údaje pre technickú podporu

Pri riešení problému uveďte označenie centrály a oboch motorov, typ fotobuniek a prijímača, stav LED, počet bliknutí a krok, pri ktorom sa problém objaví. Užitočná je fotografia celého zapojenia a detail štítku.

Späť na začiatok návodu

Chcem tento tovar objednať, ako mám postupovať?

Vyberte si podľa toho, čo je pre vás pohodlné:

  1. objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
  2. objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
  3. objednať cez e-mail: objednajte na [email protected]

Spýtajte sa na čokoľvek o produkte NICE Moonclever MC824HR30 - nová riadiaca centrála pre 24V pohony krídlových brán rodiny Toona

Produkt: NICE Moonclever MC824HR30 - nová riadiaca centrála pre 24V pohony krídlových brán rodiny Toona
Meno:
E-mail:
Telefón:
Text:
Táto stránka je chránená reCAPTCHA od Google.
