NICE Hyppo HY7024 - pohon krídlovej brány do krídla 3m/350kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
553,27 € s DPH
| Hmotnosť |
|---|
| 13 kg |
Popis produktu NICE Hyppo HY7024 - pohon krídlovej brány do krídla 3m/350kg
Záloha pri výpadku siete: pre centrálu MC824HR30 použite NICE PSS324. Pri staršej PS324 potrebujete kábel CABLA11 a Standby musí byť vypnutý. Pripojenie zálohy.

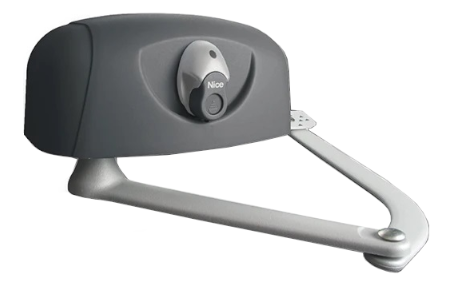

NICE HYPPO HY7024 – kĺbový pohon krídlovej brány
NICE HYPPO HY7024 je samostatný elektromechanický motor pre jedno krídlo brány. Má motor 24 V DC, kĺbové rameno a je nevratný. Polohu krídla sleduje pomocou magnetického enkodéra. Potrebuje samostatnú riadiacu jednotku a bezpečnostné príslušenstvo; pri výpadku napájania sa dá odblokovať kľúčom.
Montáž, zapojenie a skúšky bezpečnosti patria kvalifikovanému technikovi. Pred otvorením motora alebo centrály odpojte napájanie aj prípadnú zálohu. Pri ručnom ovládaní zaistite krídlo proti nechcenému pohybu.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Balenie a centrála | Montáž |
| Montážne rozmery | Odblokovanie |
| Kabeláž | Zapojenie |
| Fotobunky | Prvé spustenie |
| Nastavenia a ovládače | Diagnostika |
| Údržba | Parametre a rozmery |
| Manuál PDF | |
Kedy zvoliť tento pohon
HYPPO je vhodný pre krídlové brány s montážou kĺbového ramena na vnútornej strane. Rozhoduje dĺžka a hmotnosť krídla, odpor jeho pohybu, poloha pántov a priestor na celý pohyb ramena.
| Maximálna dĺžka krídla | 3 m; prípustná hmotnosť klesá s dĺžkou. |
|---|---|
| Hmotnosť podľa grafu | Pri krídle 2 m je spodná krivka v grafe pod 350 kg; pri 3 m pod 200 kg. Konkrétnu hmotnosť posúďte podľa príslušnej krivky a podmienok brány. |
| Pracovný cyklus | 80 %; vhodný aj na intenzívnejšiu prevádzku. |
3 m a 350 kg neplatia súčasne. Limity patria jednému motoru a jednému krídlu. Výška a tvar brány, plná výplň a silný vietor môžu hodnoty výrazne znížiť. Pracovný cyklus v percentách nie je počet cyklov za hodinu ani nepretržitá prevádzka.
Vodorovná os je dĺžka v metroch, zvislá hmotnosť v kilogramoch. Pre HY7024 použite iba spodnú prípustnú oblasť grafu.
Kompatibilné príslušenstvo
Príslušenstvo vyberajte podľa osadenej centrály, konektorov a napätia. Nasledujúce zapojenie a postupy sa vzťahujú na MC824HR30.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Riadi jeden alebo dva motory a bezpečnostné prvky. | |
| Maják | Upozorňuje na pohyb brány a môže niesť anténu. |
|
| Fotobunky | Sledujú priestor brány; reakcia závisí od umiestnenia. | |
| Záložná batéria | Pohyb pri výpadku elektrickej siete. |
|
| Bezdrôtové fotobunky | Riešenie bez káblov vedených k fotobunkám. |
|
| Prijímač | Prijíma povely ovládačov; do SM patrí jeden prijímač. |
|
| Vysielač | Ovládanie na diaľku podľa osadeného prijímača. | |
| Anténa | Pomáha zlepšiť dosah ovládača. |
|
| Klávesnica | Povel kódom bez diaľkového ovládača. |
|
| Kľúčový spínač | Povel kľúčom z pevného miesta. |
|
| Čítačka kariet | Ovládanie pridelenou kartou alebo kľúčenkou. |
|
| Elektrický zámok | Doplnkové zaistenie krídla synchronizované s riadením. |
|
| Predĺžené rameno | Väčší dosah pri odlišnej montážnej geometrii. | |
| Odblokovanie zvonka | Ručný prístup pri výpadku siete, keď nie je ďalší vstup. |
|
| Wi-Fi / GSM ovládanie | Diaľkový povel cez beznapäťový kontakt. |
|
| Programovanie a integrácia | Rozšírené nastavenie a diagnostika. |
|
FT210B nie sú vhodné pre MC800 ani MC824H: vyžadujú odlišné adresy FT A / FT B / FT C. Vyberte vyššie uvedené kompatibilné fotobunky.
Samostatný motor a riadiaca jednotka
Ponuka sa týka jedného motora HYPPO HY7024 s kĺbovým ramenom. Samostatný motor neobsahuje riadiacu centrálu. Pre dvojkrídlovú bránu potrebujete dva zodpovedajúce motory; nezvyšujú limit jedného krídla. Riadenie, fotobunky, maják, prijímač a ovládače vyberte podľa zostavy.
| Zostava | Riadenie | Dôležitý rozdiel |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC s enkodérom. Centrála sa napája z 230 V AC. MC824L nie je náhradou pre HY7024. |
Pri existujúcej bráne postupujte podľa osadenej dosky. Návod aktuálnej MC800 nepatrí k starej A60 a postupy MC824HR30 sa automaticky neprenášajú na inú generáciu MC824H.
Montáž kĺbového pohonu
Pred montážou
- Krídlo sa musí ručne pohybovať plynulo po celej dráhe. Skontrolujte pánty, pevnosť krídla a nosnosť uchytenia.
- Pripravte pevné mechanické dorazy zatvorenia a otvorenia na vymedzenie dráhy a učenie centrály.
- Nechajte voľný priestor pre telo motora, celý pohyb ramena a odblokovaciu rukoväť. Vyhodnoťte miesta stlačenia a zachytenia a navrhnite ochrany.
- Na stĺpik patrí nosná doska, na krídlo predný držiak. Rozhodujú montážne kóty a pevnosť podkladu.
Montážne rozmery A a B
Kóty A a B odmerajte podľa obrázka. Tabuľka patrí štandardnému kĺbovému ramenu HY7024; uvádza uhol otvorenia pre konkrétnu dvojicu rozmerov v milimetroch.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Uhol je výsledkom geometrie, nie ľubovoľným nastavením centrály. Pred definitívnym upevnením odblokujte motor a overte celú dráhu krídla a ramena. Dorazy musia brániť pohybu mimo bezpečného priestoru.
Predĺžené rameno HYA12
Predĺžené kĺbové rameno NICE HYA12 umožňuje väčší dosah. Obrázok definuje aj kótu D. Maximá A/B/D sú montážne hranice, nie odporúčané rozmery stĺpika. Tabuľku uhlov štandardného ramena neprenášajte automaticky na HYA12.
| Kóta | Štandardné rameno | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Uchytenie dosky a držiaka
- Určite ľavú alebo pravú montáž pri pohľade zvnútra pozemku. Rovnaký model sa prispôsobuje obom stranám polohou dosky a zostavením ramena.
- Upevnite nosnú dosku A na pevný podklad stĺpika a držiak B na pevnú časť krídla. Tu A/B označujú diely, nie montážne kóty z predchádzajúcej tabuľky.
- Motor priskrutkujte k doske. Drobné odchýlky zarovnania upravte pozdĺžnymi upevňovacími otvormi.
- Rameno zostavte pre zvolenú stranu. Skrutky pred zostavením premažte podľa montážneho návodu, nasaďte podložky a upevnenia.
- Odblokovaný motor a krídlo ručne preskúšajte až po dorazy; potom definitívne dotiahnite upevnenia.
Ľavá montáž, pohľad zvnútra:
Pravá montáž, pohľad zvnútra:
Kryt a ochrana mechanizmu
Po nastavení nasaďte kryt aj odblokovaciu rukoväť a upevnite ich skrutkami. Skontrolujte priechodky a uzavretie krytu. Do pohonu ani centrály nesmie zatekať voda; káble chráňte pred ramenom a pohybom krídla.
Ručné odblokovanie
- Zastavte automatizáciu, odpojte napájanie a zaistite krídlo proti samovoľnému pohybu.
- Posuňte kryt zámku nahor. Vložte kľúč a otočte ho v smere hodinových ručičiek.
- Otočte odblokovaciu rukoväť podľa obrázka; krídlom potom pohybujte ručne.
- Pred automatickou prevádzkou vráťte mechanizmus do uzamknutej polohy s rukoväťou zvislo. Overte zaistenie prevodu, vyberte kľúč a zavrite kryt zámku.
Ak nemáte ďalší vstup na pozemok, riešte prístup už pri montáži: NICE KIO s lankom KA1 umožní ručné odblokovanie zvonka. Zostavu namontujte a odskúšajte pred uvedením brány do prevádzky.
Kabeláž a elektrické pripojenie
Sieťové vedenie, motorové vodiče a nízkonapäťové signály veďte a chráňte podľa napätia a prostredia. Prívod do centrály obsahuje L, N a PE; chráňte ho vhodným istením a zariadením na úplné odpojenie. Káble zaistite priechodkami a odľahčením ťahu.
| Obvod | Kábel | Použitie |
|---|---|---|
| Prívod do centrály | 3 × 1,5 mm² | Do 30 m; L, N a PE. Pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii podľa návodu centrály. |
| Motor | 3 × 1,5 mm² | Do 10 m; samostatný motorový obvod. |
| Enkodér | 2 × 1 mm² | Do 10 m, bez polarity; patrí príslušnému motoru. |
| BlueBUS | 2 × 0,5 mm² | Do 20 m; nad 20 m do 40 m použite 2 × 1 mm². |
| Maják | 2 × 0,5 mm² | Do 20 m, nízkonapäťový FLASH. |
| Elektrický zámok | 2 × 1 mm² | Do 10 m; výstup 12 V AC / max. 15 VA. |
| Kľúčový spínač | 4 × 0,5 mm² | Do 50 m; prípadne dva káble 2 × 0,5 mm². |
| Anténa | RG58 | Do 20 m; odporúča sa menej ako 5 m. |
Prierez a trasu musí montážnik overiť podľa dĺžok vedenia a návodu osadenej centrály.

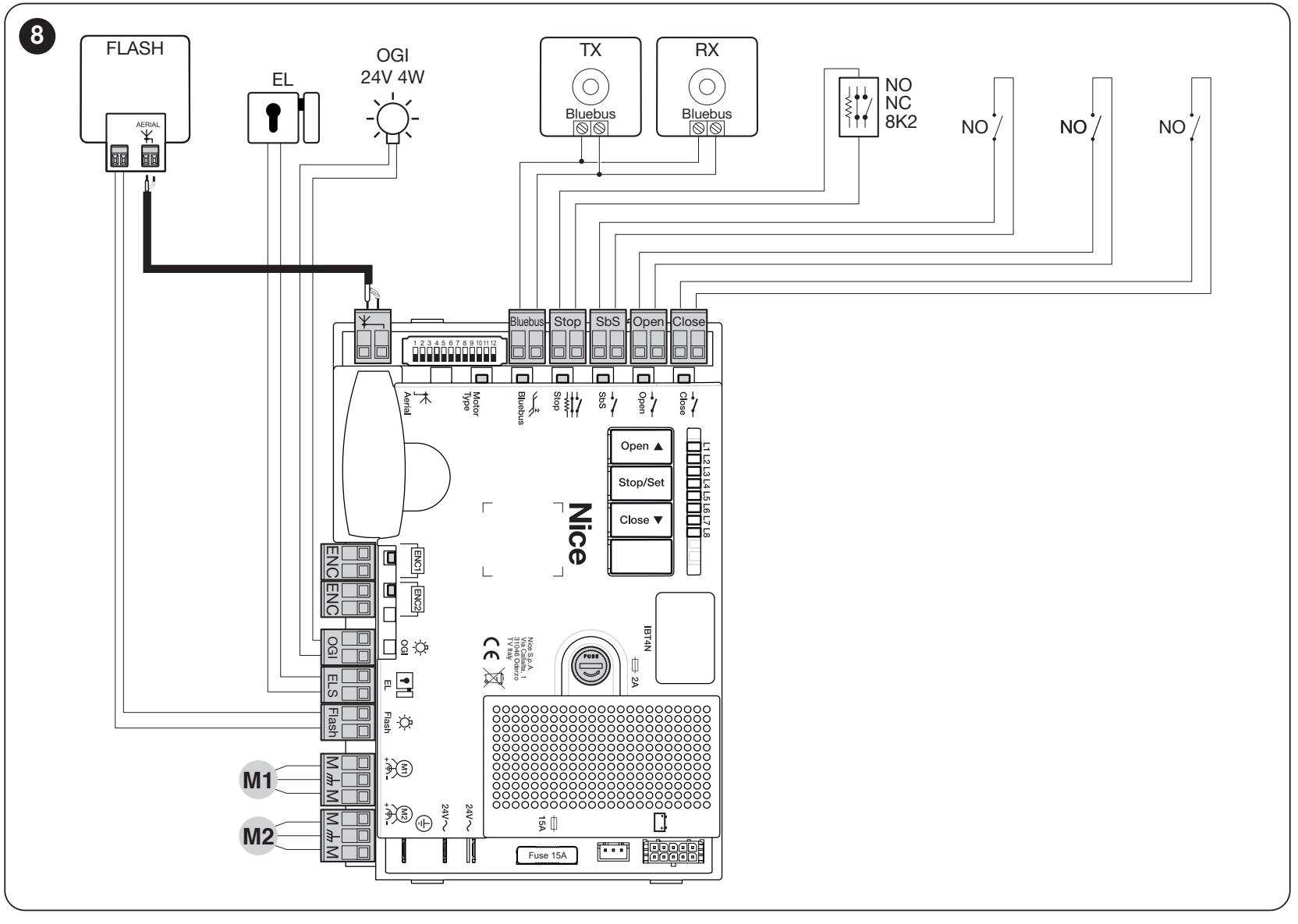

Zapojenie motora a centrály
HY7024 patrí na 24 V DC motorový výstup MC824H, nie na sieťových 230 V. Postup nižšie je pre MC824HR30 s doskou MCA1R30. Dva vodiče enkodéra nemajú polaritu; patria do príslušného ENC. MC824L používa iné motory.
| Jedno krídlo | Motor do M2, enkodér do ENC2; M1 a ENC1 zostávajú voľné. |
|---|---|
| Dve krídla | M2 otvára ako prvý, M1 zatvára ako prvý. Enkodér M1 patrí do ENC1, enkodér M2 do ENC2. |
| Volič motora | Pred učením polôh nastavte DIP 1 = ON; DIP 2–12 = OFF pre HY7024. Inú kombináciu nepoužívajte. |
Pre HY7024 použite jeho modelové nastavenie; programátor môže túto skupinu zobrazovať ako MB4024. Rozhoduje správna poloha prepínačov pre HY7024.
Svorky príslušenstva a polarita

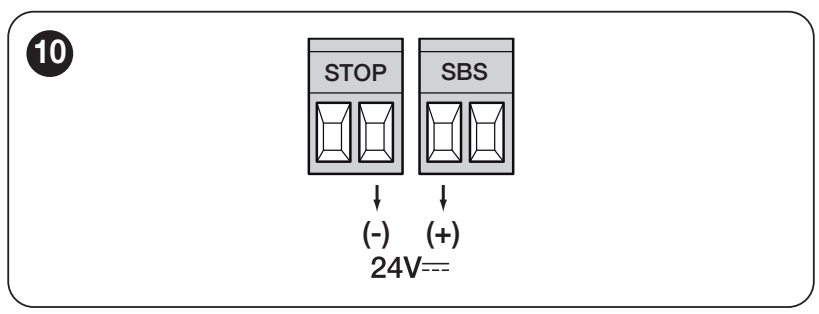

| Pomocné napájanie | Ľavá svorka dvojice SbS = +; pravá svorka dvojice STOP = −, podľa detailu nižšie. 24 V DC −30 % / +50 %, spolu max. 200 mA. Napätie zostáva aj v Standby. Ide o zobrazené napájacie polohy, nie o ľubovoľné signálové kontakty. |
|---|---|
| BlueBUS | Dva paralelné vodiče vedú napájanie aj dáta; bez polarity +/−. |
| ENC1 / ENC2 | Enkodéry príslušných motorov; bez polarity. |
| FLASH | Maják 12 V DC, max. 21 W; napríklad ELDC. Pred zapojením overte označenie +/− na konkrétnom výstupe a majáku. |
| ELS | Elektrický zámok 12 V AC, max. 15 VA; AC nemá polaritu +/−. |
| OGI | Signalizácia otvorenej brány: 24 V DC, max. 4 W. Režim závisí od nastavenia; dodržte označenie osadeného výstupu. |
| SbS / Open / Close | Beznapäťové NO kontakty do príslušných dvojíc: krokovanie, iba otvoriť alebo iba zatvoriť. Kontakty nemajú polaritu a nepripája sa na ne cudzie napätie. |
| STOP | Naučený bezpečnostný vstup NO, NC alebo 8,2 kΩ. Beznapäťové kontakty nemajú polaritu; zapojenie musí zodpovedať ochranám. |
Pri inej doske alebo rozložení svoriek použite návod osadenej jednotky. Podrobné zapojenie MC824HR30.
Záloha pri výpadku siete
MC824HR30 podporuje PSS324. Pred pripojením odpojte sieť aj batériu a použite určený konektor. Ak ponechávate staršiu PS324, potrebujete kábel CABLA11 a Standby musí byť OFF. Počet pohybov závisí od nabitia a zaťaženia brány. Záloha nenahrádza správne ručné odblokovanie. Celý postup pripojenia zálohy.
Fotobunky a bezpečnostné vstupy
Fotobunky umiestnite podľa pohybu krídiel a rizík brány. TX/RX správne zarovnajte. Ochrana prejazdu nenahrádza ochranu miest stlačenia pri pánte a ramene.
MC824H používa pre fotobunky BlueBUS. EPMB, EPLB, EPSB, EPMORB a F210B zapojte paralelne dvoma vodičmi bez polarity. TX/RX jedného páru majú zhodnú adresu, každý pár odlišnú od ostatných. Po zmene zariadení zopakujte učenie.
PHOTO/PHOTO II chránia zatváranie; PHOTO 1/PHOTO 1 II zasahujú pri otváraní aj zatváraní. PHOTO 2/PHOTO 2 II chránia otváranie. PHOTO 3 nie je povolené. Presné prepojky a reakcie sú v tabuľke adresovania.
Preskúšajte každý pár pri otváraní aj zatváraní, STOP a prípadnú citlivú hranu. Bezpečnostný prvok nevyraďujte premostením, aby sa brána rozbehla.
Prvé spustenie a učenie
Kroky vykonáva montážnik po mechanickej a elektrickej kontrole. Motor zaistite v automatickom režime, skontrolujte dorazy, voľnú dráhu a M1/M2. Pri prvom pohybe buďte pripravení bránu zastaviť.
Na MCA1R30 nastavte pre HY7024 DIP 1 ON, ostatné OFF, a pripojte enkodér.
Po zapnutí napájania musí BlueBUS blikať približne raz za sekundu, LED pripojených BlueBUS fotobuniek TX/RX musia blikať a maják FLASH musí byť zhasnutý. Ak niektorá kontrola nevyjde, odpojte napájanie aj prípadnú zálohu a skontrolujte zapojenie pred pokračovaním.

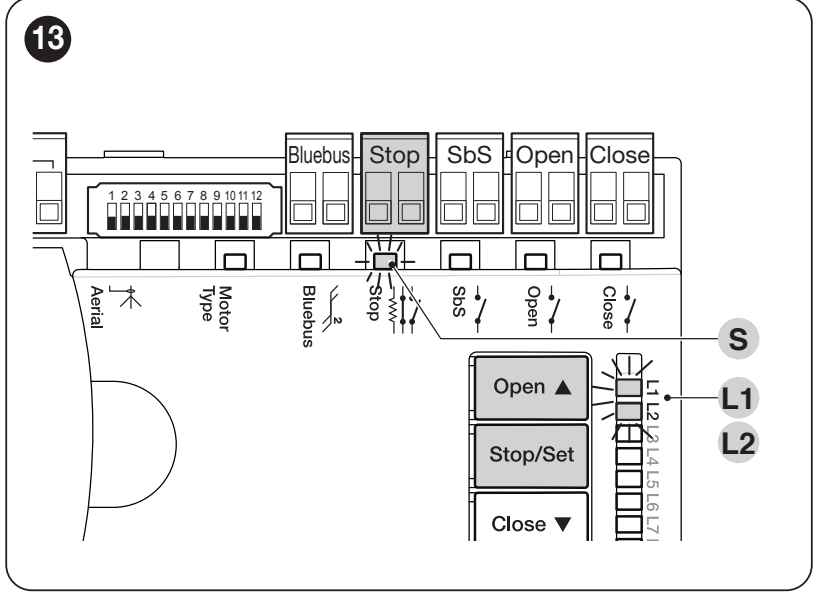

1. Rozpoznanie zariadení
- Držte súčasne Open ▲ + Stop/Set.
- Uvoľnite obe tlačidlá, keď L1/L2 začnú rýchlo blikať, približne po 3 sekundách.
- Počkajte na ukončenie. Úspech: STOP svieti, L1/L2 zhasnú. L3/L4 môžu blikať ako požiadavka učenia polôh.
Zopakujte po pridaní alebo odstránení BlueBUS/STOP zariadenia. Učenie vykonajte aj bez pripojeného príslušenstva.
2. Automatické učenie polôh
- Držte súčasne Stop/Set + Close ▼.
- Uvoľnite tlačidlá, keď L3/L4 začnú rýchlo blikať, približne po 5 sekundách.
- Sledujte: Pomalé zatvorenie M1 k dorazu, pomalé zatvorenie M2 k dorazu, pomalé otvorenie oboch motorov k dorazom a rýchle zatvorenie oboch motorov. Pri jednom motore sa pohybuje iba M2.
- Úspech potvrdzuje zhasnutie L3/L4.
Ak niektorý motor počas prvých zatváracích pohybov namiesto zatvárania otvára, zastavte učenie tlačidlom Open ▲ alebo Close ▼. Odpojte napájanie aj prípadnú zálohu a opravte smer príslušného motora: prehodením dvoch krajných motorových vodičov podľa schémy MC824H; vodiče enkodéra tým nemeníte. Pri nesprávnom poradí opravte M1/M2, aj ich ENC1/ENC2. Učenie spustite od začiatku. Zásah fotobunky alebo STOP ho preruší a bliká L1; odstráňte príčinu a zopakujte učenie.
3. Skúšky a odovzdanie
Vyskúšajte úplné otvorenia a zatvorenia, dorazy, spomalenia, prekrytie krídiel a odblokovanie. Overte každý bezpečnostný prvok, zastavenie a zmenu smeru po prekážke. Montážnik musí zmerať sily a posúdiť celú zostavu. Vysokú silu nenastavujte ako náhradu za opravu zadrhávajúcej brány. Používateľ musí dostať návod a vedieť bezpečne odblokovať pohon.
Ručné a zmiešané učenie: podrobný postup centrály. Zmiešanému učeniu predchádza automatické učenie.
Nastavenia a diaľkové ovládače
Automatické zatváranie, pauzu, krokovanie, spomalenie a silu nastavte podľa brány. Po zmene sily alebo bezpečnostných funkcií zopakujte skúšky. Úplné rozsahy, LED a továrenské hodnoty sú v programovacích tabuľkách centrály.
Prijímač, ovládač a anténa
Samostatný motor nemá vstavaný rádiový prijímač. Do centrály sa osádza prijímač SM. NICE OXIBD podporuje aj obojsmerné ON3EBD; OXILR používajte s ON3ELR. Pri staršom OXI vyberajte vysielače podľa uloženého kódovania. Rovnaká frekvencia sama osebe kompatibilitu nezaručuje.
Koaxiál pripájajte podľa prijímača: pri OXIBD priamo do prijímača, pri OXI podľa schémy centrály. Párovanie a vymazanie ovládačov. Vymazanie rádiovej pamäte nie je reset dosky ani učenie polôh.
Čo preveriť pri poruche
| Prejav | Čo skontrolovať |
|---|---|
| Brána sa nehýbe | Napájanie, zaistenie odblokovania a STOP. Poruchu napájania či poistiek rieši technik pri odpojenom napájaní. |
| Motor ide, krídlo stojí | Zaistenie prevodu a upevnenie ramena; vrátiť odblokovanie do uzamknutej polohy. |
| Brána sa zastavuje alebo vracia | Najprv ručný pohyb a priestor ramena, potom fotobunky, STOP a dorazy. Silu nezvyšovať bez zistenia príčiny. |
| Učenie sa nedokončí | Poradie a smer motorov, dorazy a ochrany. Pri HY7024 aj DIP 1 a enkodéry. |
| Ovládač nefunguje, tlačidlo áno | Batéria, kódovanie, uloženie vysielača v prijímači a anténa. |
| Porucha po zmene fotobuniek | Adresy a káble, potom zopakovať rozpoznanie zariadení. |
Počty blikaní majáka a LED: diagnostika a opravy. Pred resetom zaznamenajte nastavenia. Reset dosky, vymazanie prijímača a nové učenie sú odlišné úkony; použite návod osadenej jednotky.
Kontrola a údržba
Najmenej každých šesť mesiacov nechajte preveriť celú zostavu; pri intenzívnej prevádzke alebo náročnom prostredí častejšie podľa plánu údržby. Skontrolujte pánty, upevnenia, vôľu ramena, dorazy, odblokovanie, priechodky a káble. Preskúšajte fotobunky a STOP a kontrolu zaznamenajte.
Počas pohybu zostaňte mimo dráhy krídla a kĺbového ramena. Nedovoľte deťom hrať sa pri bráne a ovládače uchovávajte mimo ich dosahu. Priestor brány udržujte voľný. Povrchy a okienka fotobuniek čistite bez agresívnych prípravkov. Motor neoplachujte tlakovou vodou. Zásahy do mechanizmu, elektrických obvodov a bezpečnostných nastavení zverte technikovi. Pri poškodení ramena, neobvyklom hluku alebo samovoľnom pohybe automatizáciu odstavte a zabezpečte opravu.
Technické parametre NICE HYPPO HY7024
| Typ | Elektromechanický nevratný kĺbový pohon pre jedno krídlo. |
|---|---|
| Motor | 24 V DC |
| Prúd | 5 A |
| Príkon | 120 W |
| Krútiaci moment | 250 Nm |
| Rýchlosť otáčania | 2 ot./min |
| Pracovný cyklus | 80 % |
| Snímanie polohy | Magnetický enkodér |
| Krytie | IP43 |
| Prevádzková teplota | −20 až +50 °C |

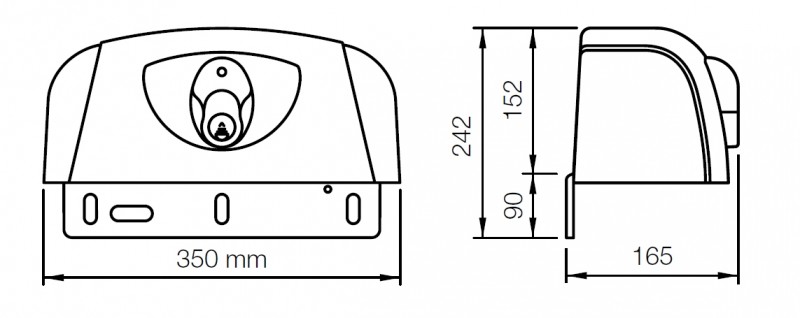

| Rozmery | 350 × 165 × 242 mm (šírka × hĺbka × celková výška) |
| Hmotnosť | 13 kg |
| Limity krídla | Do 3 m; konkrétnu hmotnosť odčítajte z grafu limitov. |
Celková výška 242 mm zahŕňa dosku pod telom pohonu; kryt má vo výkrese výšku 152 mm.
