Rýchly pohon NICE Wingo WG3524 HS
NOVINKA
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
297,34 € s DPH
| Hmotnosť |
|---|
| 7,50 kg |
Popis produktu Rýchly pohon NICE Wingo WG3524 HS
NICE WINGO WG3524HS je rýchly samostatný elektromechanický pohon pre jedno krídlo domovej brány. Patrí medzi pohony Hi-Speed a má 24 V DC motor s magnetickým enkodérom. Pri štandardnej montáži otvorí 90° približne za 10 sekúnd bez času rozbehu a spomalenia. Je nevratný; pri výpadku elektriny ho možno odblokovať kľúčom. Riadiaca jednotka a bezpečnostné príslušenstvo sa vyberajú samostatne.
Kedy zvoliť WINGO WG3524HS
Vyberajte podľa dĺžky a hmotnosti jedného krídla, počtu cyklov, odporu pántov, výplne a pôsobenia vetra. Brána musí ísť ručne plynulo v celej dráhe a po zastavení sa nesmie samovoľne rozbiehať.
| Dĺžka jedného krídla | Do 3 m, s hmotnosťou podľa grafu. |
|---|---|
| Hmotnosť jedného krídla | Do 200 kg pri krátkom krídle; pri 3 m je hranica približne 100 kg. |
| Prevádzka | Do 30 cyklov/h pri menovitej sile; jeden cyklus je otvorenie a zatvorenie. |
| Počet motorov | Jeden motor na jedno krídlo, dva motory na dvojkrídlovú bránu. |

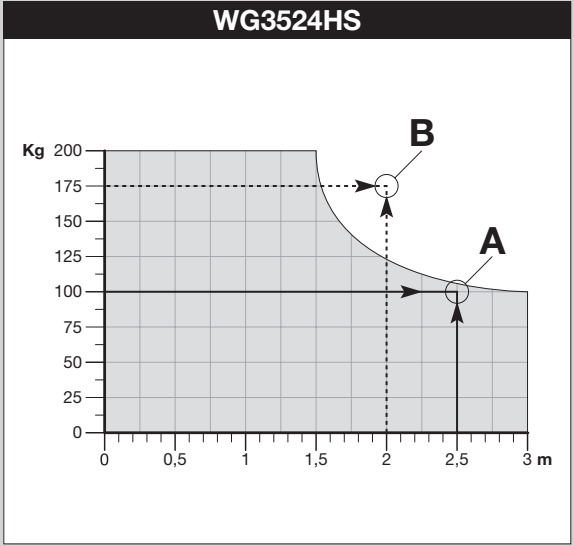

Vodorovná os udáva dĺžku v metroch, zvislá hmotnosť v kilogramoch. Prípustná je sivá oblasť. Bod A je príklad vhodnej kombinácie, bod B už leží mimo nej. Plné krídlo a vietor môžu vhodnosť obmedziť aj pri dodržaní rozmerov.
Riadiaca jednotka pre 24 V motor
Pre tento pohon je určená NICE MC824HR30 / MCA1R30 typu MC824H s podporou magnetického enkodéra. Centrála sa napája z 230 V AC, do motora vedie 24 V DC. Motor sa nepripája priamo do siete. MC824L je určená pre iné motory a nemožno ju použiť ako zameniteľnú náhradu.
Nasledujúce zapojenie a učenie platia pre MC824HR30 s 12 prepínačmi Motor Type. Pri ponechaní staršej centrály postupujte podľa označenia jej dosky. Úplné nastavenia sú v spoločnom návode MC824HR30.
Čo obsahuje samostatný pohon

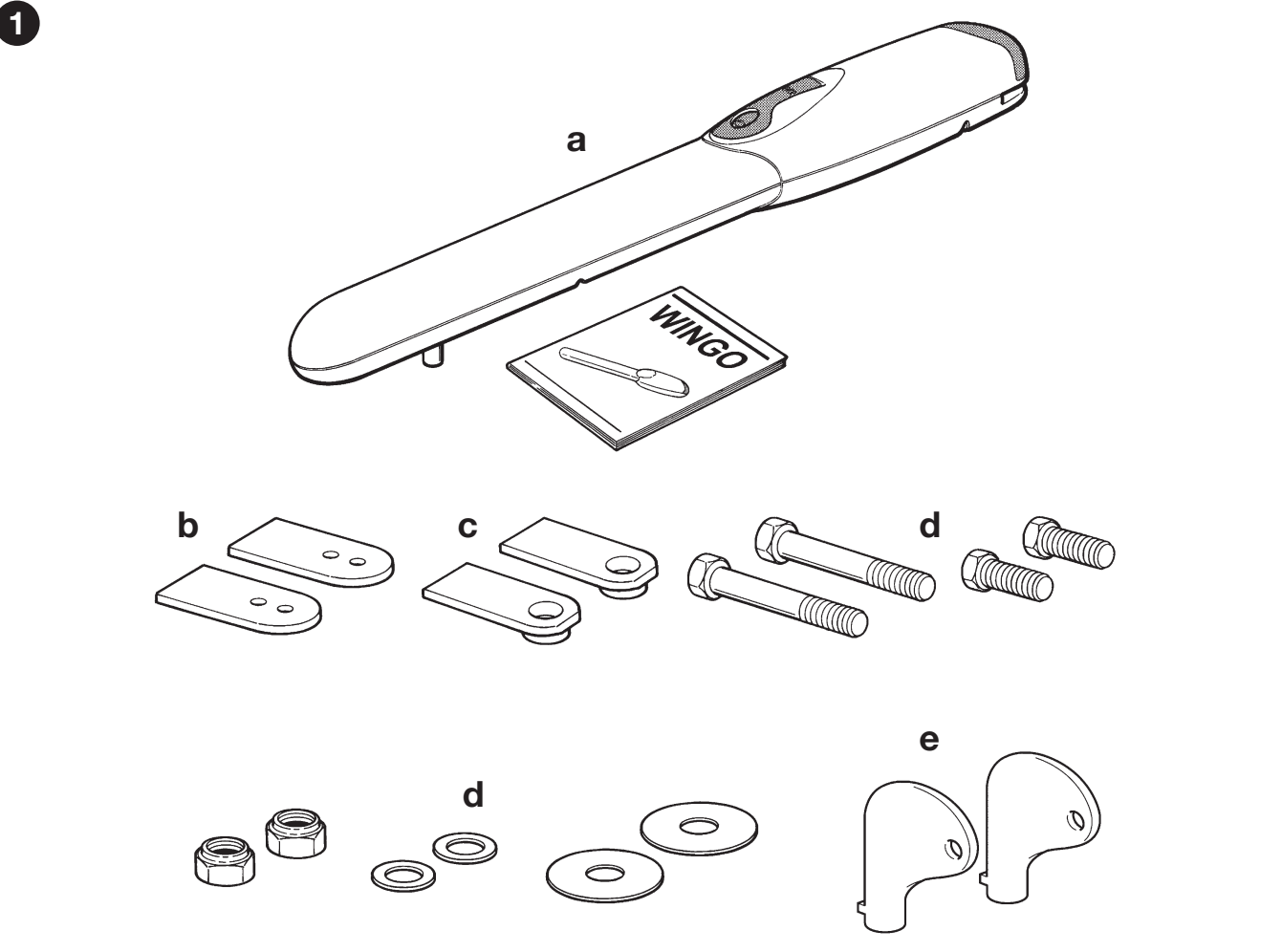

Samostatný motor s odblokovacími kľúčmi, prednou a zadnou konzolou, montážnou platňou, spojovacím materiálom a predmontovaným mechanickým dorazom otvárania. Kotvy do konkrétneho podkladu sa vyberajú podľa materiálu stĺpa alebo múra.
Riadiaca jednotka, prijímač, ovládače, fotobunky a maják nie sú súčasťou samostatného motora. Zostava potrebuje mechanicky vymedzenú polohu otvorenia aj zatvorenia; pri otváraní môže slúžiť nastaviteľný doraz v pohone. Kompletnú výbavu možno vybrať v sade.
Sady pre jedno alebo dve krídla
Uvedené sady obsahujú MC824HR30, prijímač OXIBD a ovládač MYGO4. Verzia s fotobunkami pridáva pár EPMB; s príslušenstvom aj maják ELDC. Počet motorov zodpovedá počtu krídel.
| Brána | Sada |
|---|---|
| 1 krídlo | Základná |
| 1 krídlo | S príslušenstvom |
| 1 krídlo | S fotobunkami |
| 2 krídla | Základná |
| 2 krídla | S príslušenstvom |
| 2 krídla | S fotobunkami |
I. Montáž zadnej konzoly
Montáž, elektrické zapojenie a skúšky patria kvalifikovanému technikovi. Pred prácou odpojte sieť aj prípadnú záložnú batériu. Skontrolujte pevnosť krídla, pántov a miest na ukotvenie. Kryt a odblokovanie musia zostať prístupné počas celej životnosti.

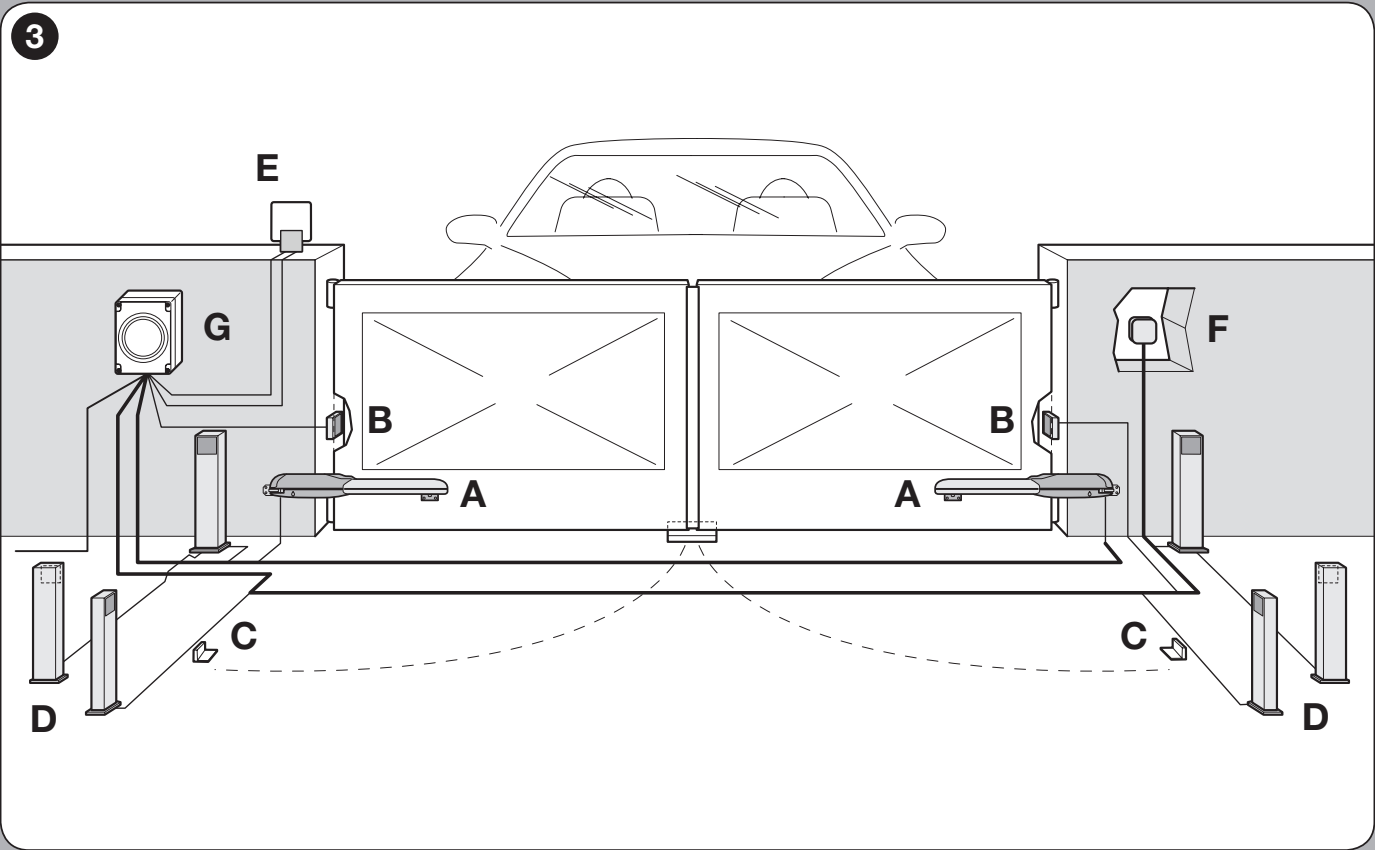

A motory, B fotobunky, C dorazy otvorenia, D stĺpiky fotobuniek, E maják, F ovládací prvok a G riadiaca jednotka. Počet a polohu bezpečnostných prvkov určí technik podľa konkrétnej brány.

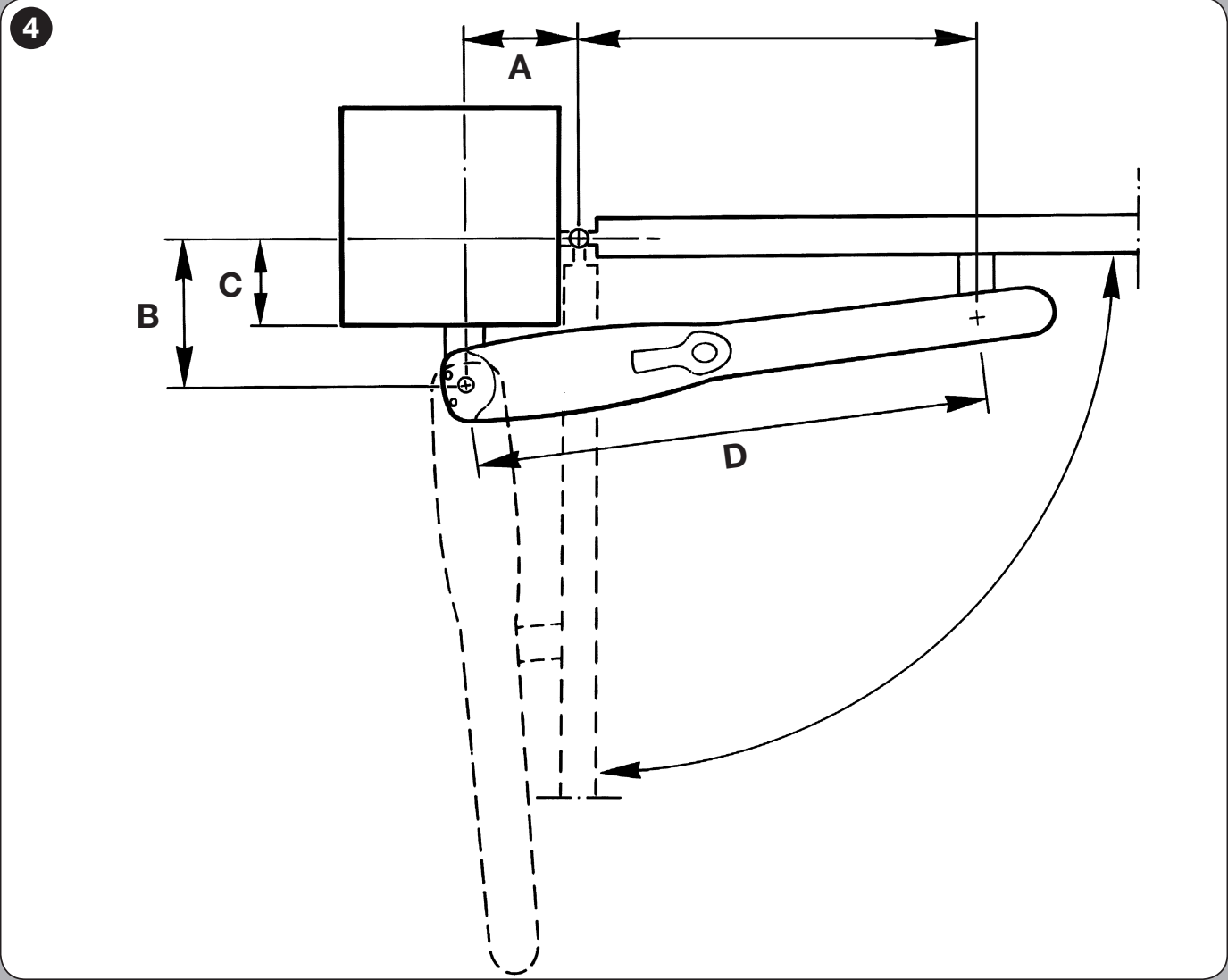

- Zmerajte C, odsadenie osi pántu od montážnej plochy podľa nákresu.

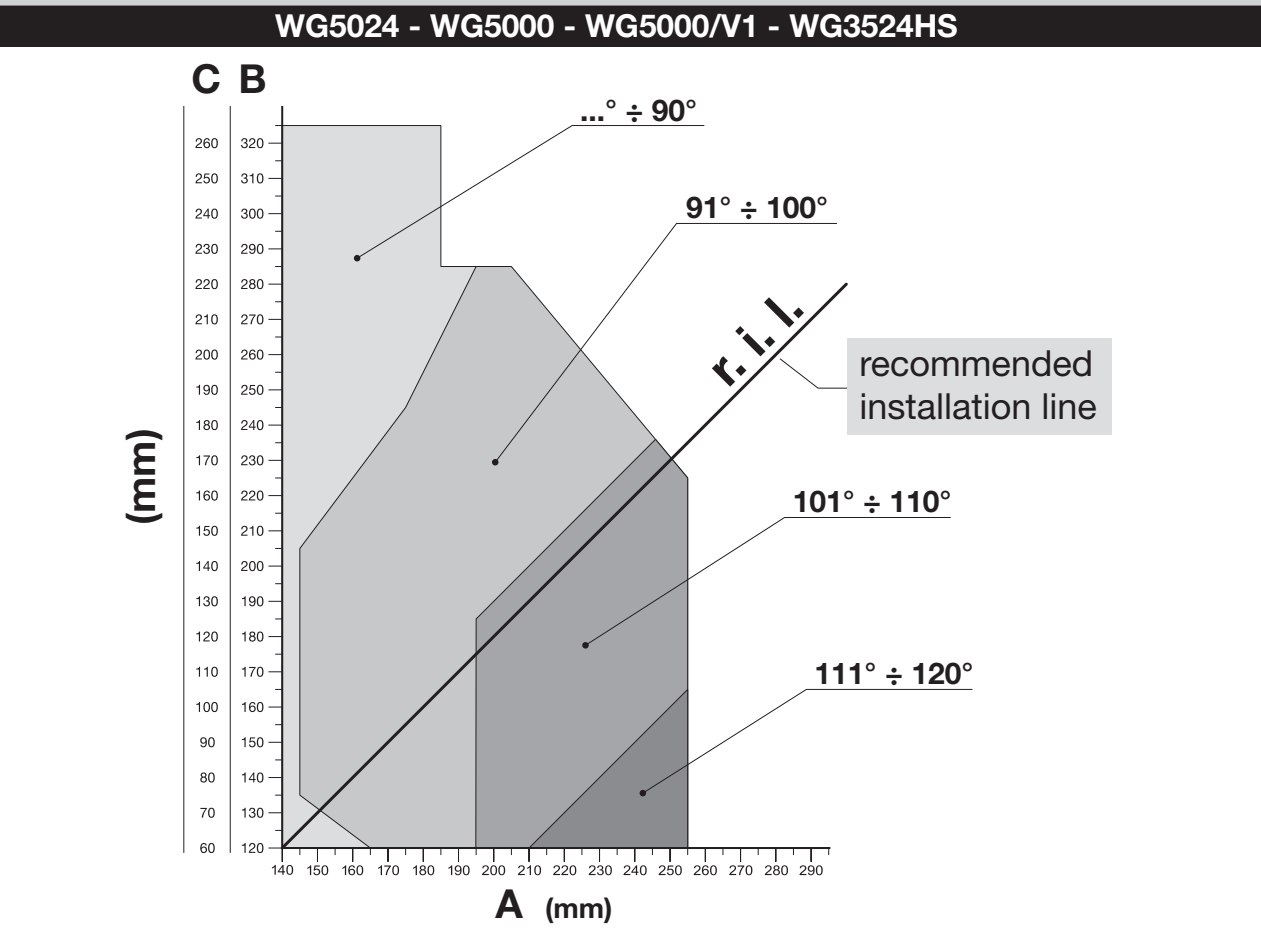

- V grafe nájdite C a vodorovne odčítajte B. Pri odporúčanej montážnej línii r.i.l. odčítajte dosiahnuteľný uhol.
- Zo zvoleného bodu odčítajte zvislo A. A a B majú byť podobné, ideálne rovnaké. Rozmery musia zostať v prípustnej oblasti grafu.
- Skontrolujte priestor na celý pohyb motora a polohu prednej konzoly na pevnej časti krídla.

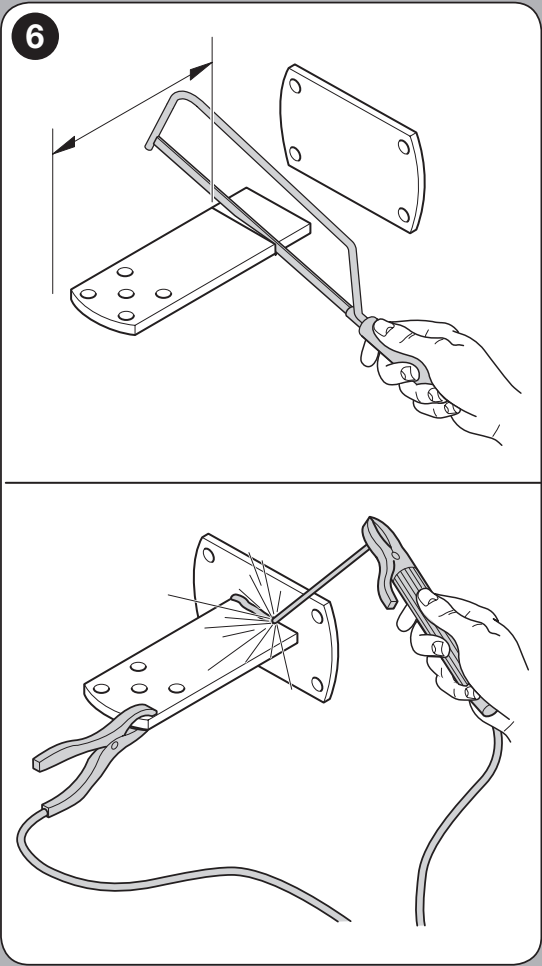

Dodaná zadná konzola má dĺžku 150 mm. Podľa geometrie sa skráti a privarí k montážnej platni; platňa sa ukotví vhodnými kotvami. Ak potrebujete väčšie odsadenie, vyberte predĺženú zadnú konzolu NICE PLA6. Aj po jej výmene musia zostať dodržané rozmery z grafu.
Otváranie smerom von

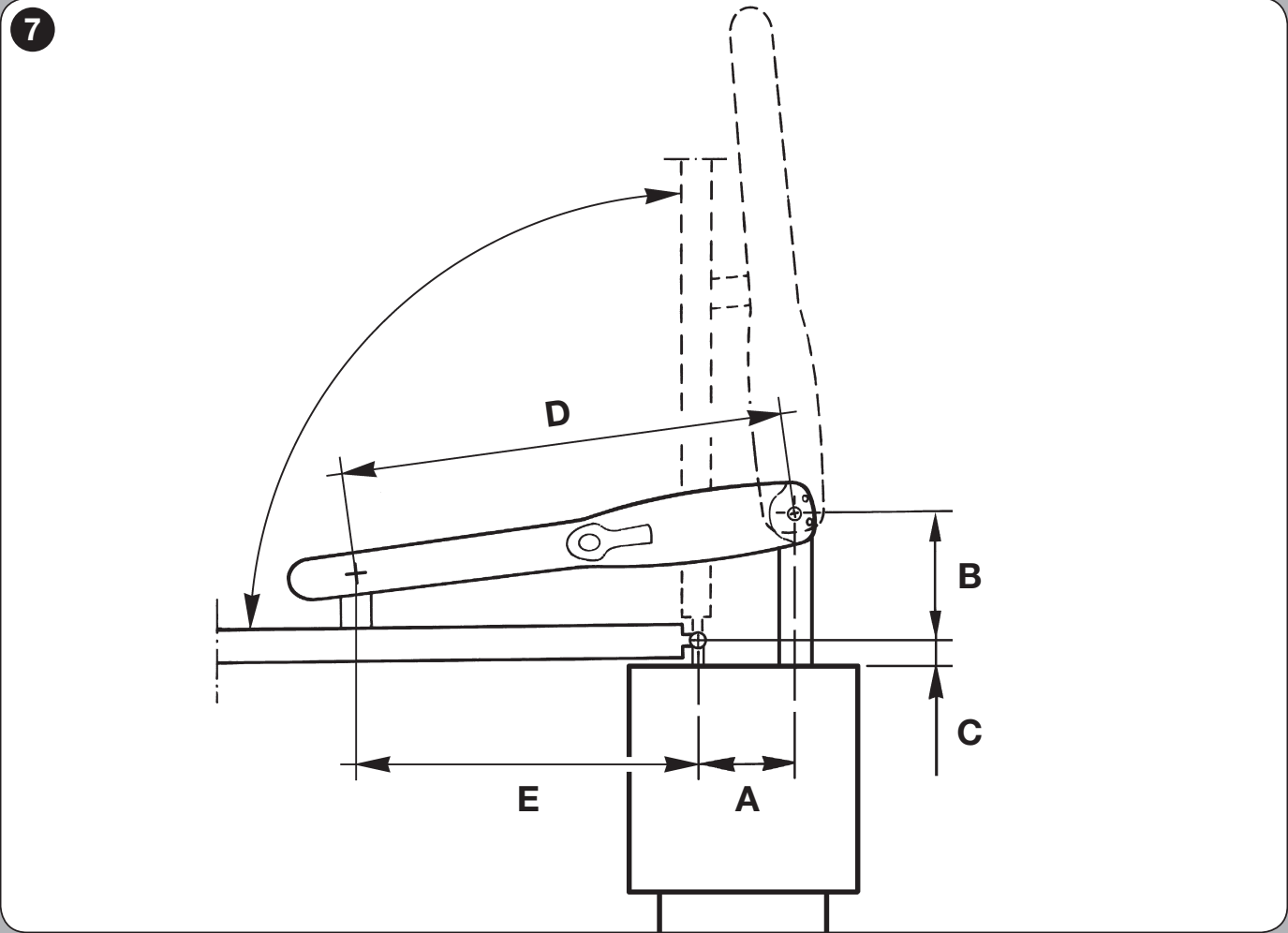

Pre otváranie von použite geometriu z nasledujúceho nákresu a predĺženú zadnú konzolu PLA6. Technik overí priestor mimo prejazdu, správny smer oboch motorov a učenie polôh. Bežné rozmery pre otváranie dovnútra sa na túto montáž neprenášajú.
II. Predná konzola a rozmery
Pre WG3524HS platí montážna kóta D = 850 mm a vzťah E = D − A. D nie je zdvih piestnice. Prednú konzolu privarte na pevnú časť krídla; na priskrutkovanie je určená NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

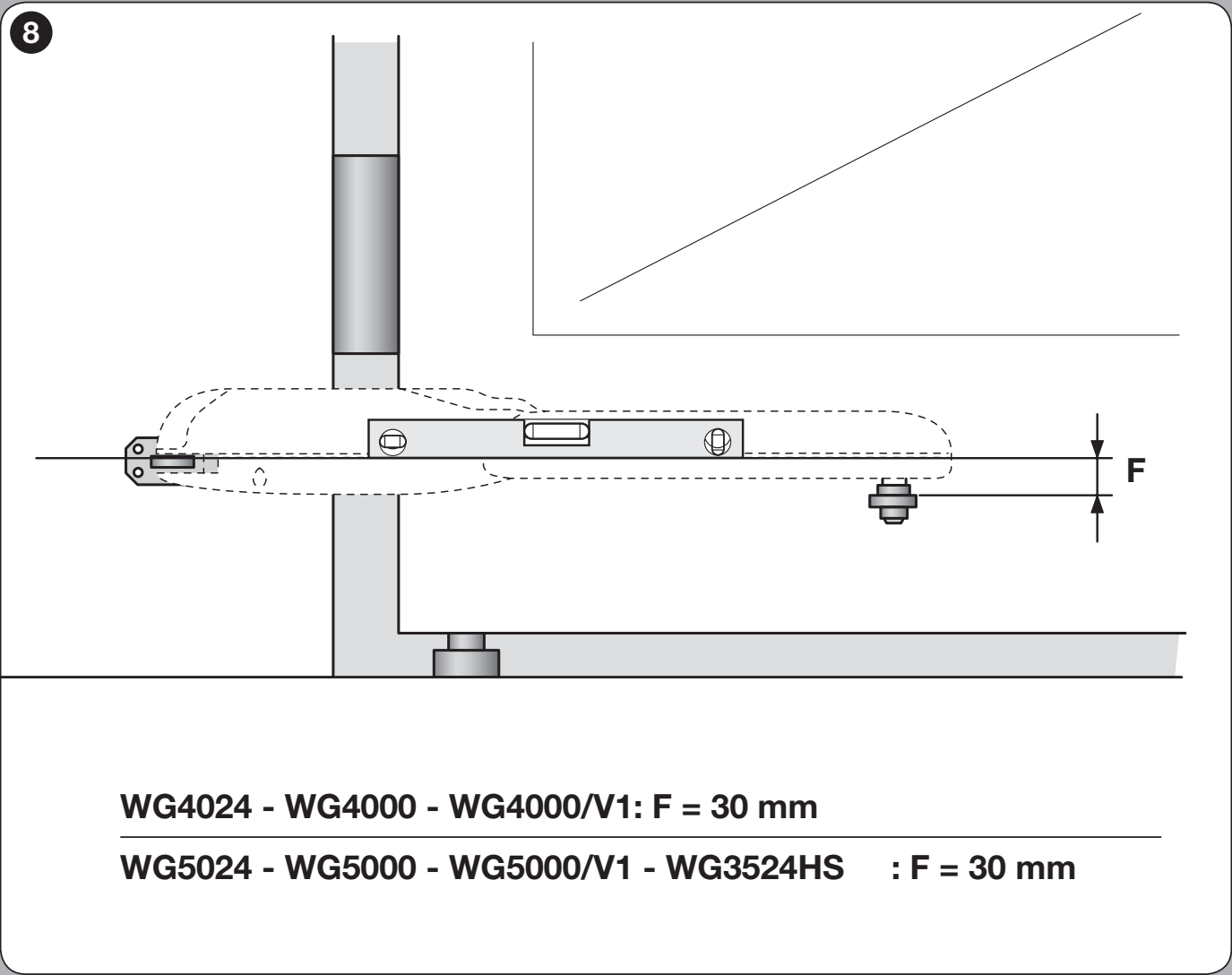

Predné uchytenie na krídle je o F = 30 mm nižšie než zadné uchytenie. Motor pritom musí byť vodorovný; jeho polohu overte vodováhou pred definitívnym upevnením konzol.

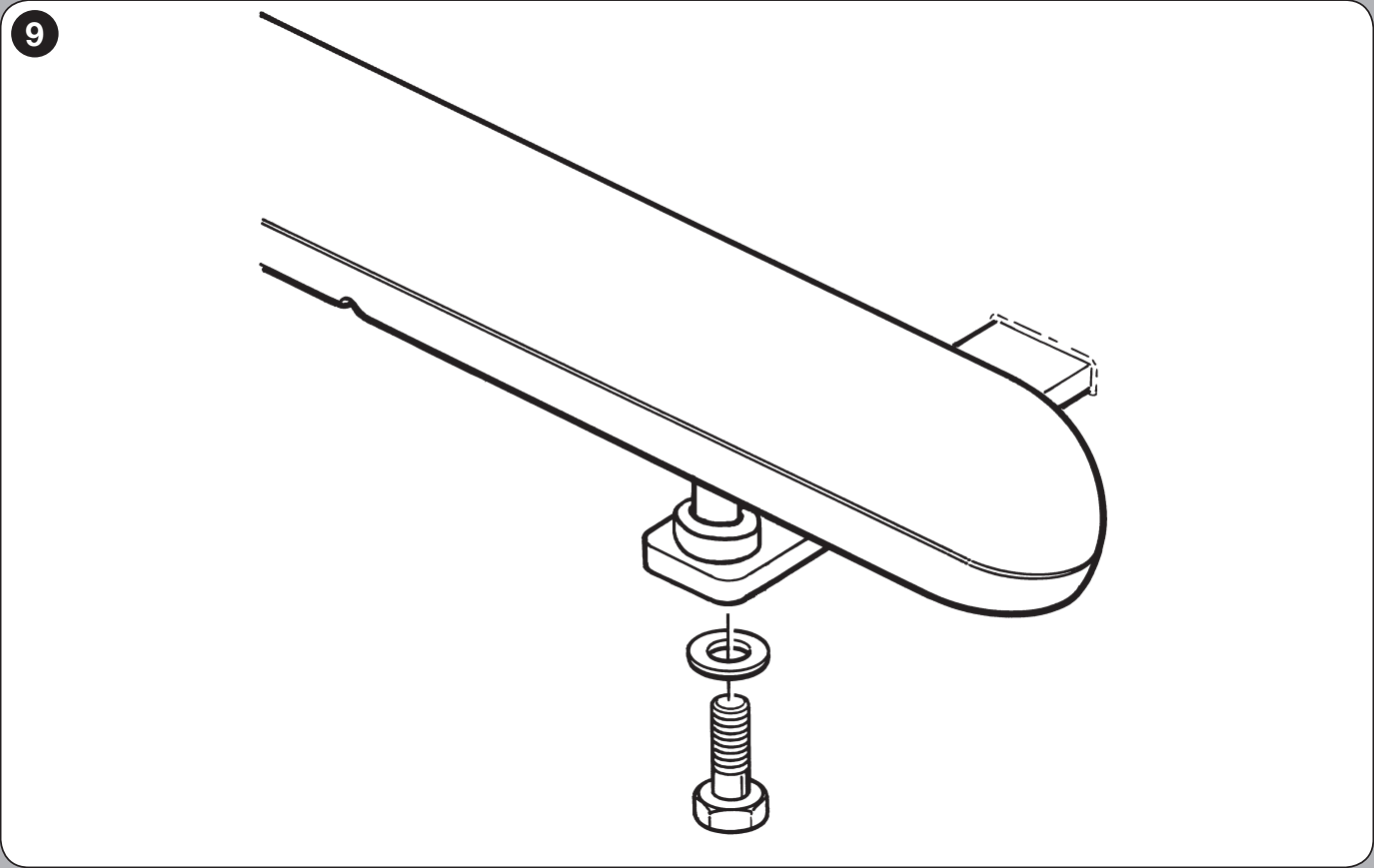

- Motor upevnite na zadnú konzolu dodanou skrutkou, podložkou a maticou. Maticu dotiahnite a povoľte o približne 1/10 otáčky, aby ostala minimálna potrebná vôľa.

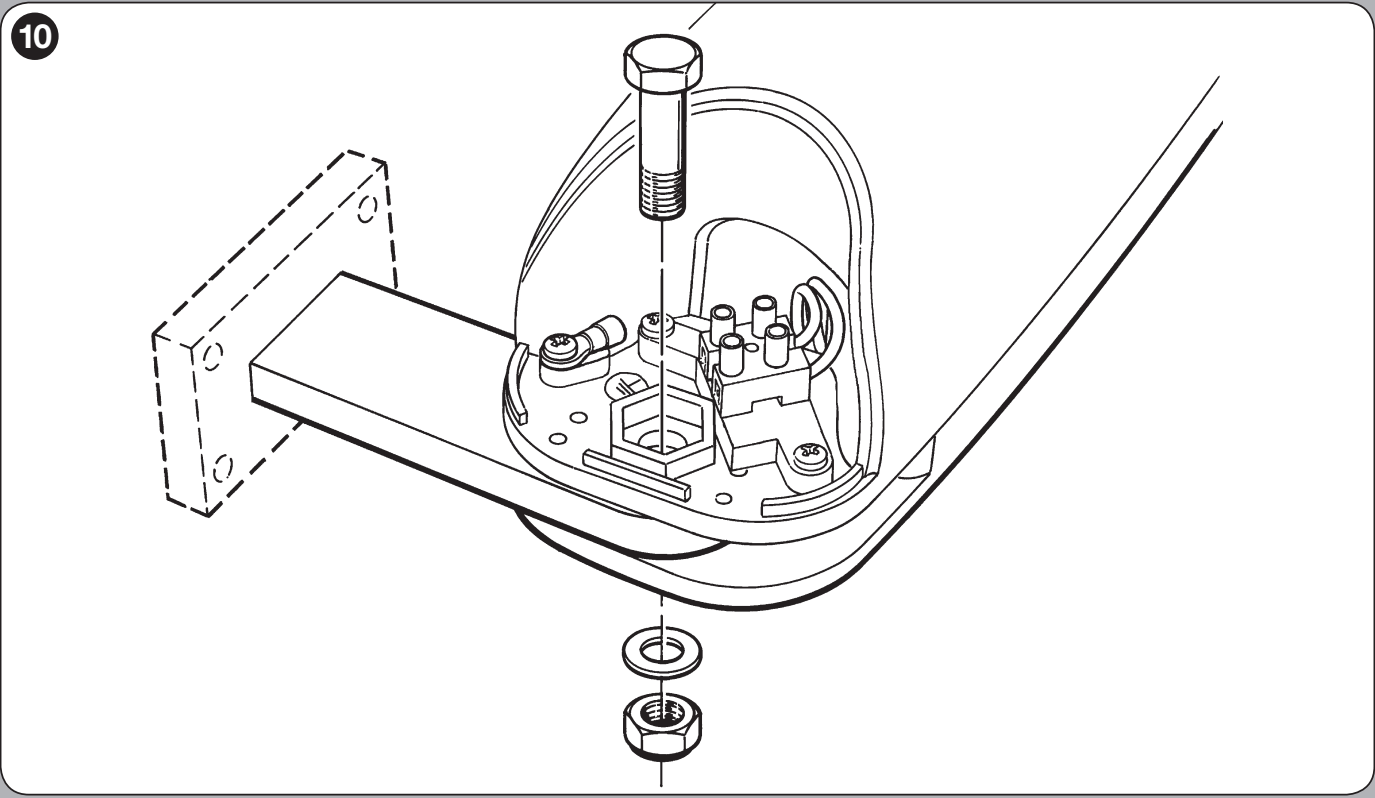

- Prednú časť pripojte na konzolu dodanými dielmi podľa obrázka.
- Odblokovaný motor a krídlo ručne preskúšajte v celej dráhe. Nesmú sa priečiť ani narážať do stĺpa.

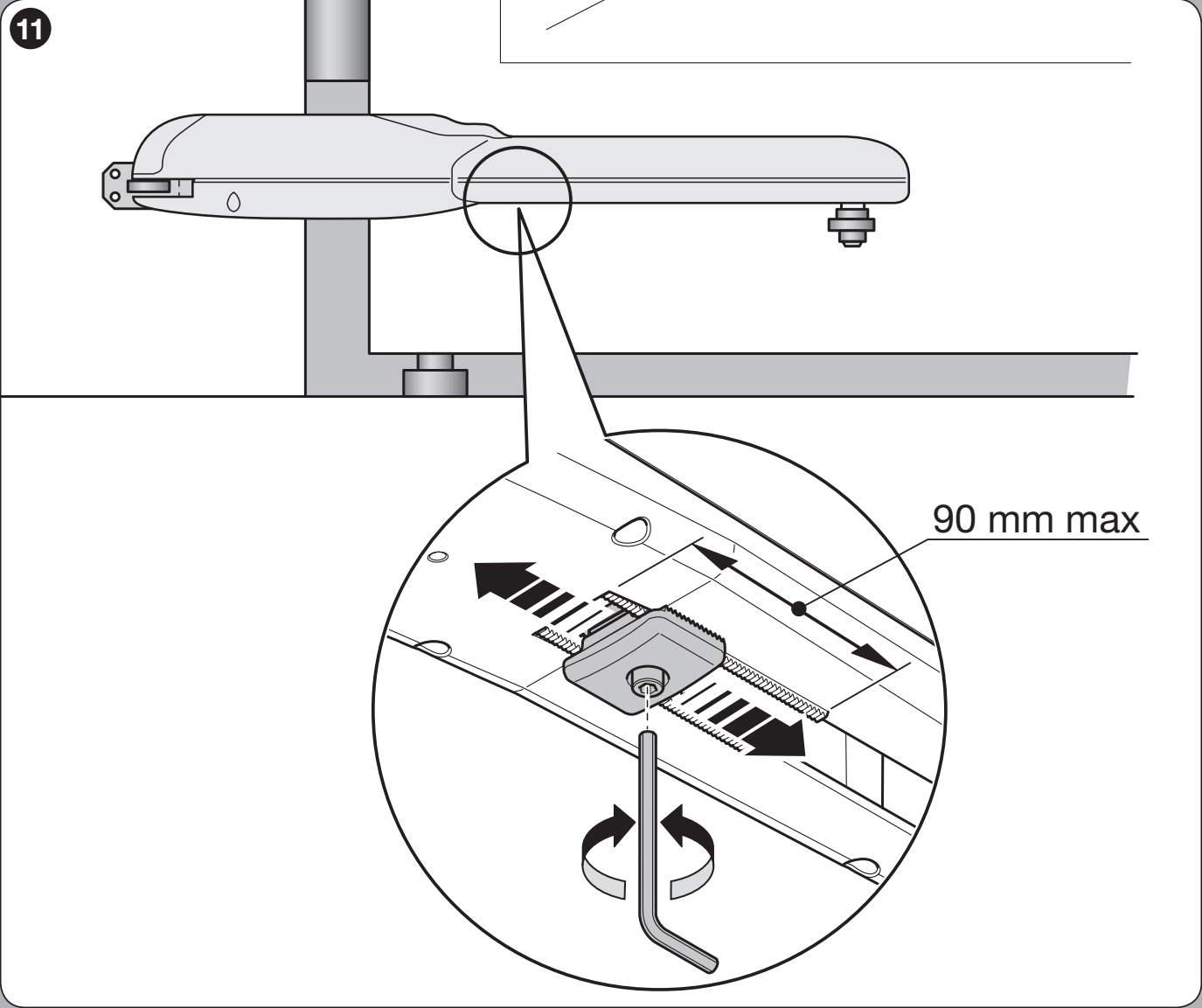

III. Mechanické dorazy
Predmontovaný nastaviteľný doraz v pohone určuje polohu otvorenia a môže nahradiť samostatný doraz otvorenia na bráne. Pre zatvorenie zabezpečte pevný mechanický doraz brány. Oba konce pohybu musia byť spoľahlivo vymedzené; pri zatváraní sa nespoliehajte na koniec zdvihu piestnice.
- Pri odpojenom napájaní odblokujte pohon a povoľte skrutku dorazu.
- Krídlo ručne otvorte do požadovanej polohy.
- Doraz posuňte k čapu a dotiahnite. Dodržte kótu 90 mm max. v detaile. Nie je to celkový zdvih motora, ktorý je 470 mm.
- Krídlo ručne zatvorte, zaistite motor a až potom vykonajte učenie polôh.

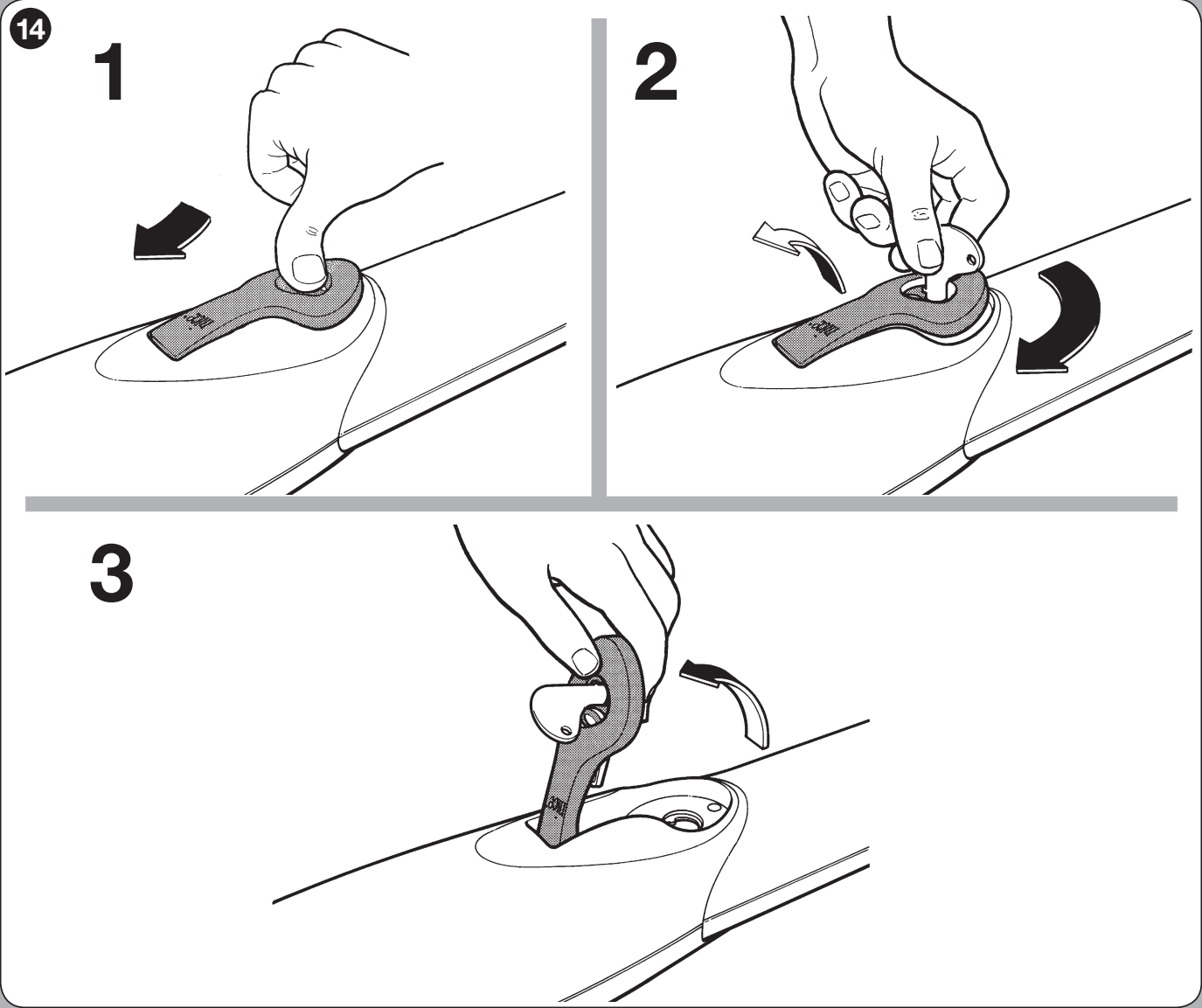

Ručné odblokovanie pri výpadku elektriny
- Zastavte bránu, odpojte napájanie a zaistite krídlo proti samovoľnému pohybu. Ak má elektrický zámok, najprv ho odomknite.
- Odsuňte kryt zámku, vložte kľúč a otočte ho v smere hodinových ručičiek.
- Rukoväť zdvihnite a sprevádzajte jej pohyb. Krídlom teraz možno pohybovať ručne.
- Pre návrat sklopte rukoväť, otočte kľúč proti smeru hodinových ručičiek, vyberte ho a zavrite kryt. Overte zaistenie pred ďalším motorovým pohybom.
Ak je brána jediným vstupom na pozemok, prístup k odblokovaniu vyriešte už pri montáži.
Kabeláž s MC824HR30
Sieťové vedenie oddeľte od signálnych káblov. Káble chráňte proti vode a pohybu, zaistite v priechodkách a nechajte potrebnú rezervu. Prívod musí mať vhodné istenie a úplné odpojenie.
| Obvod | Kábel | Maximálna dĺžka |
|---|---|---|
| Prívod 230 V do centrály | 3 × 1,5 mm² | 30 m |
| Každý motor + enkodér | 3 × 1,5 mm² + 2 × 1 mm² alebo 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; nad 20 do 40 m 2 × 1 mm² |
| Maják | 2 × 0,5 mm² | 20 m |
| Kľúčový spínač | 2 káble 2 × 0,5 mm² | 50 m |
| Elektrický zámok | 2 × 1 mm² | 10 m |
| Anténa | RG58 | 20 m, odporúčané menej ako 5 m |
Podrobnosti vrátane dlhšieho sieťového prívodu nájdete v kabeláži MC824HR30. Farby vodičov sa overujú podľa konkrétneho motora; vodiče enkodéra sa nepripájajú na motorový výstup.

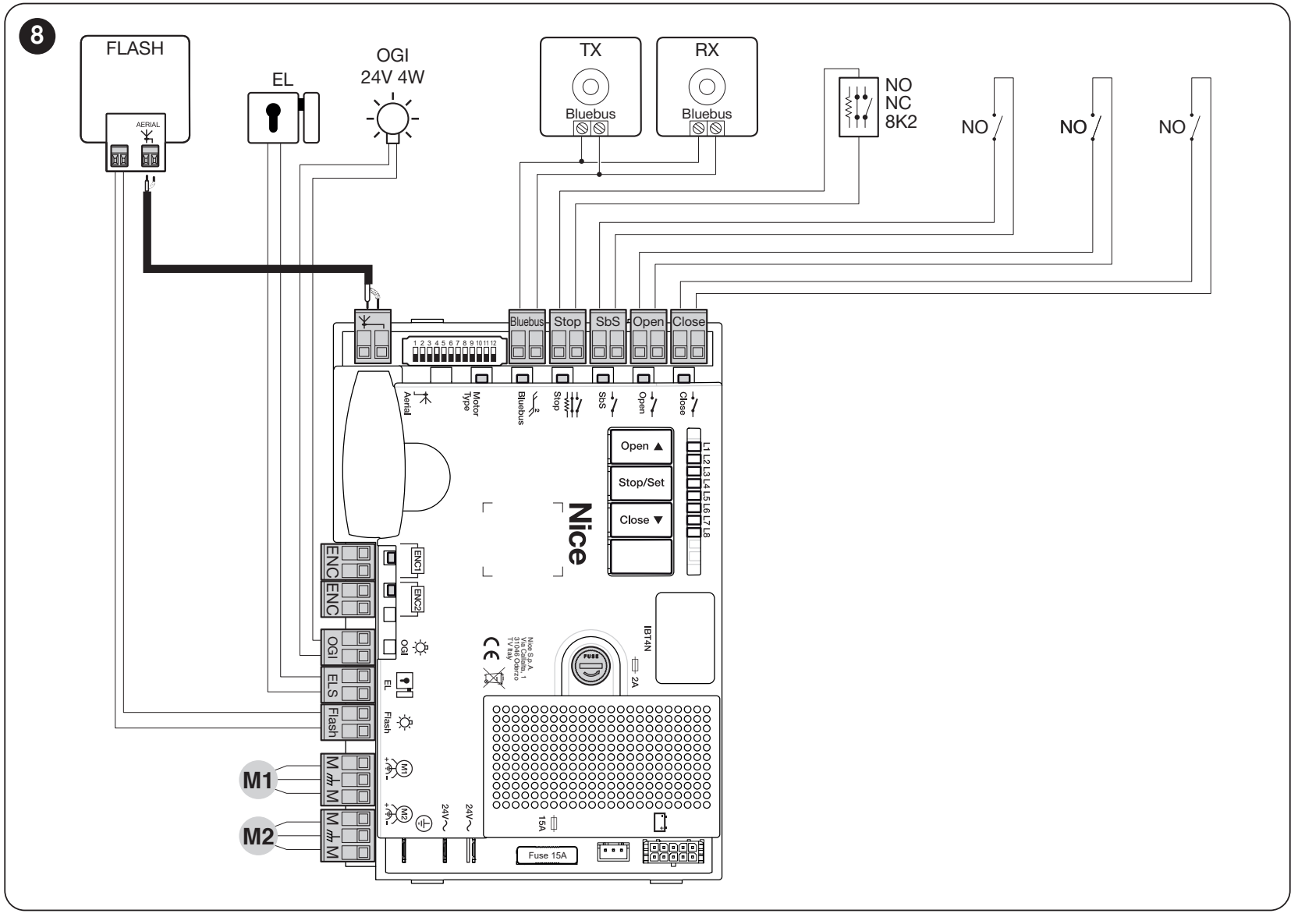

Zapojenie, polarita a fotobunky
| M1/M2 a ENC1/ENC2 | Každý motor má vlastný motorový aj enkodérový konektor. M2 otvára prvý, M1 zatvára prvý. Jediný motor patrí do M2/ENC2. |
|---|---|

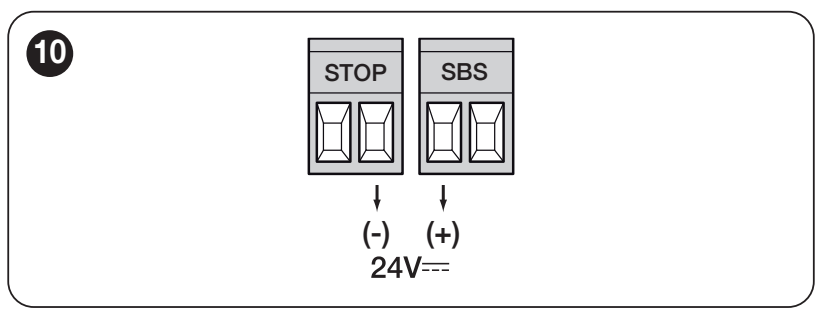

| Pomocné napájanie | Ľavý kontakt v dvojici SbS je + (plus), pravý kontakt v dvojici STOP je − (mínus). 24 V DC −30/+50 %, najviac 200 mA. |
| BlueBUS | Dvojvodičové pripojenie fotobuniek, bez polarity. Každý pár musí mať správnu adresu podľa svojej funkcie. |
| STOP | Učený bezpečnostný vstup pre NO, NC alebo 8,2 kΩ; zapojenie sa vyberá podľa zariadenia. |
| SbS / OPEN / CLOSE | Beznapäťové NO povely. Do ovládacích vstupov sa nepripája cudzie napätie. |
| FLASH | 12 V DC / 21 W, vhodný ELDC. Polohu +/− overte podľa značenia konkrétneho výstupu a majáka. |
| ELS / OGI | ELS je 12 V AC / 15 VA, bez +/−. OGI 24 V / 4 W je programovateľný výstup; zapojenie musí zodpovedať zvolenej funkcii. |
Polohy plus a mínus sa týkajú pomocného napájania na uvedených kontaktoch; nie sú návodom na premostenie vstupov. BlueBUS, enkodér a beznapäťové kontakty nemajú toto rozdelenie +/−.
Pre aktuálnu zostavu použite napríklad fotobunky EPMB. Ďalšie možnosti sú EPSB, EPLB a F210B. Bezdrôtové EPMOW potrebujú rozhranie IBW. Zapojenie a adresy sú v časti BlueBUS.
Prvé spustenie s MC824HR30
1. Výber správneho motora

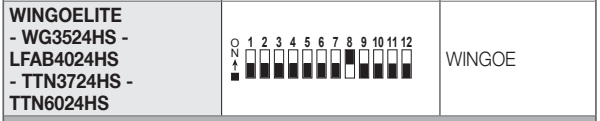

Pri odpojenom napájaní nastavte pre WG3524HS Motor Type: DIP 8 ON, ostatné DIP 1–7 a 9–12 OFF. Nie je to nastavenie funkcií L1–L8.

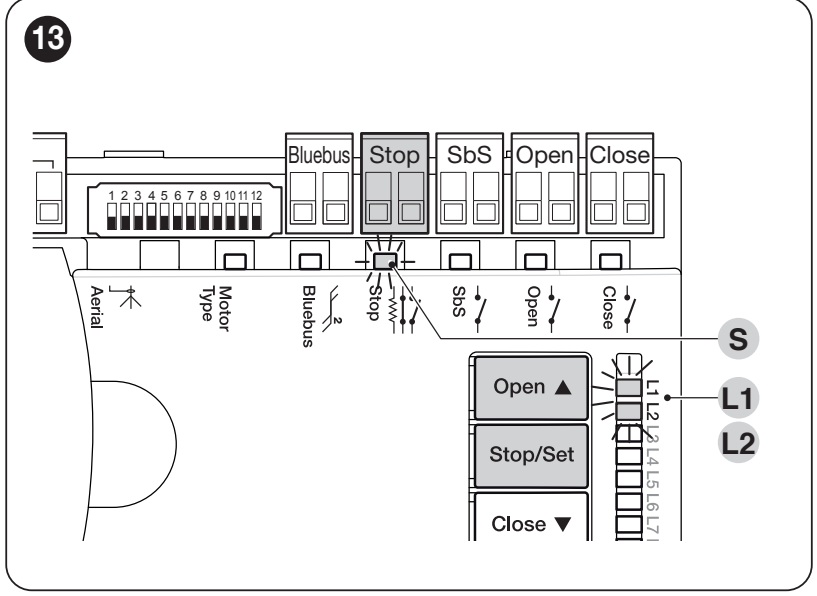

2. Načítanie zariadení
- Skontrolujte motorové/enkodérové konektory, dorazy a funkciu bezpečnostných zariadení. Zapnite napájanie.
- Držte Open + Stop/Set. Keď po približne 3 sekundách začnú L1 a L2 rýchlo blikať, tlačidlá uvoľnite.
- Počkajte na dokončenie. LED STOP musí svietiť a L1/L2 zhasnúť. Po zmene bezpečnostného zariadenia učenie zopakujte.
3. Automatické učenie polôh
- Držte Stop/Set + Close, až kým približne po 5 sekundách nezačnú L3/L4 rýchlo blikať. Uvoľnite tlačidlá.
- Sledujte celú dráhu: pomalé zatvorenie M1, potom M2, pomalé otvorenie M2 a M1, napokon rýchle zatvorenie oboch krídel.
- Ak smer alebo poradie nesedia, zastavte učenie tlačidlom Open alebo Close a odpojte napájanie. Technik opraví smer motora; pri zámene poradia sa zamieňajú motorové aj príslušné enkodérové konektory. Jediný motor zostáva na M2/ENC2.
- Po riadnom dokončení L3/L4 zhasnú. Po zásahu PHOTO/STOP a rozsvietení L1 odstráňte príčinu a učenie zopakujte.
Manuálne a zmiešané učenie, polohy spomalenia a presné opravy sú v návode polôh MC824HR30. Pred odovzdaním vykonajte kompletné skúšky, nie iba jeden úspešný prejazd.
Nastavenia a diaľkové ovládače
Automatické zatváranie, pauzu, rýchlosť, silu a ďalšie funkcie nastavte podľa programovania MC824HR30. Silu nezvyšujte ako náhradu opravy ťažko idúcej brány. Po zmene sa opakujú skúšky bezpečnosti.
Centrála potrebuje rádiový prijímač. Aktuálne sady majú OXIBD a MYGO4. Pre obojsmernú komunikáciu s OXIBD je vhodný ON3EBD. Možno ponechať OXI so zodpovedajúcimi ovládačmi; OXILR vyžaduje ovládače rodiny ONE LR.
Ďalšie existujúce možnosti sú INTI2, ON2E, FLO2RE a NICEWAY; vyberajú sa podľa prijímača a jeho kódovej rodiny. Samotná frekvencia kompatibilitu nezaručuje. Párovanie vykonajte podľa návodu prijímača a antény.
Pri OXIBD pripojte externú anténu priamo do anténnych svoriek prijímača. Dodržte označenie stredného vodiča a tienenia koaxiálneho kábla; nejde o napájanie +/−.
Doplnenie príslušenstva
| Maják | ELDC pre príslušný DC výstup. WLT sa pripája iba na napätie a funkciu podporovanú jeho návodom; nie priamo na 230 V. |
|---|---|
| Fotobunky | EPMB a ďalšie kompatibilné BlueBUS prvky. |
| Konzoly | PLA6 pre potrebné predĺženie zadného uchytenia; PLA8 pre predné uchytenie na skrutky. |
| Servisné rozhranie | IBT4N a OVIEW pre odborné nastavenie a diagnostiku. |
Prevádzka pri výpadku elektriny
MC824HR30 podporuje záložnú batériu NICE PSS324. Staršia PS324 sa pripája cez CABLA11 a pri nej musí byť funkcia Standby vypnutá. Pri výbere náhrady vždy uveďte presné označenie centrály aj batérie.
Zapojenie robte pri odpojenej sieti aj batérii. Výdrž závisí od stavu batérie a zaťaženia brány. Podrobnosti sú v zálohe MC824HR30; bez batérie ostáva k dispozícii ručné odblokovanie.
Keď brána nefunguje správne
| Prejav | Čo overiť |
|---|---|
| Motor sa nepohne | Napájanie centrály, zaistenie odblokovania, STOP a fotobunky; výpadok po preťažení nechajte vychladnúť a odstráňte príčinu. |
| Krídla idú v zlom poradí | M2/ENC2 prvé otvárané, M1/ENC1 prvé zatvárané; kontrola a úpravy iba bez napájania. |
| Zastavuje alebo obracia | Prekážka, vietor, odpor pántov, fotobunky, dorazy a spojenie enkodéra. |
| L1/L2 alebo L3/L4 blikajú | Načítanie zariadení alebo polôh ešte nie je dokončené; postupujte podľa príslušnej fázy. |
| Maják hlási poruchu | Tabuľka diagnostiky MC824HR30 vysvetľuje počet zábleskov a reakciu. |
Reset nie je prvý krok pri bežnej poruche. Vymazanie nastavení vyžaduje opätovné učenie a kontrolu bezpečnosti; rádiové ovládače sa spravujú osobitne v prijímači.

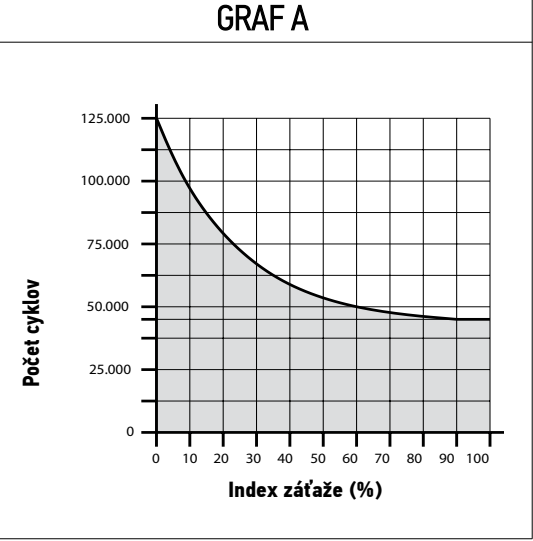

Orientačná životnosť
Sčítajte príslušné indexy v rámci povolených rozmerov brány. Ďalšie vplyvy započítajte, ak sa vyskytujú s pravdepodobnosťou nad 10 %. Graf ukazuje orientačný počet cyklov pri pravidelnej údržbe; nie záruku ani počet rokov.
| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
| Krídlo nad 100 do 200 kg | 10 % |
|
| Dĺžka 1–2 m | 10 % | |
| Dĺžka nad 2 do 3 m | 20 % | |
| Nad 40 °C / pod 0 °C alebo vlhkosť nad 80 % | 20 % | |
| Plná výplň krídla | 15 % | |
| Veterné prostredie | 15 % |
Pri výbere sa stále musíte zmestiť do grafu prípustnej dĺžky a hmotnosti. Index životnosti nepovoľuje ťažšie alebo dlhšie krídlo.
Skúšky, bezpečnosť a údržba
Technik overí celú dráhu, dorazy, odblokovanie, fotobunky, STOP a nárazové sily. Pri ručnej skúške motorového návodu je 390 N horná skúšobná hranica ručného pohybu, nie cieľové nastavenie sily pri náraze. Odovzdá návod a ukáže bezpečné odblokovanie.
Kontrolu vykonávajte najneskôr každých 6 mesiacov, pri intenzívnej prevádzke častejšie. Skontrolujú sa konzoly, skrutky, korózia, pánty, stav a mazanie šneku podľa návodu, káble, dorazy a všetky ochranné zariadenia. Pred údržbou odpojte napájanie aj batériu.
Počas pohybu nevstupujte do dráhy krídel. Ovládače držte mimo dosahu detí a bránu neovládajte bez výhľadu na prejazd. Ak je v krídle priechodná bránka, jej otvorenie musí blokovať spustenie pohonu. Pri poruche automatiku odstavte a privolajte servis; ochranné prvky nepremosťujte.
Technické parametre WG3524HS
| Model | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V DC; nie priamy prívod 230 V |
| Sila | Max. 1 500 N, menovitá 650 N |
| Rýchlosť | 0,040 m/s naprázdno; približne 10 s / 90° bez rozbehu a spomalenia pri štandardnej montáži |
| Príkon / prúd | Max. 120 W / 5 A; menovitý 72 W / 3 A |
| Cyklus | Do 30 cyklov/h pri menovitej sile |
| Zdvih | 470 mm |
| Krytie | IP44 |
| Pracovná teplota | −20 až +50 °C |

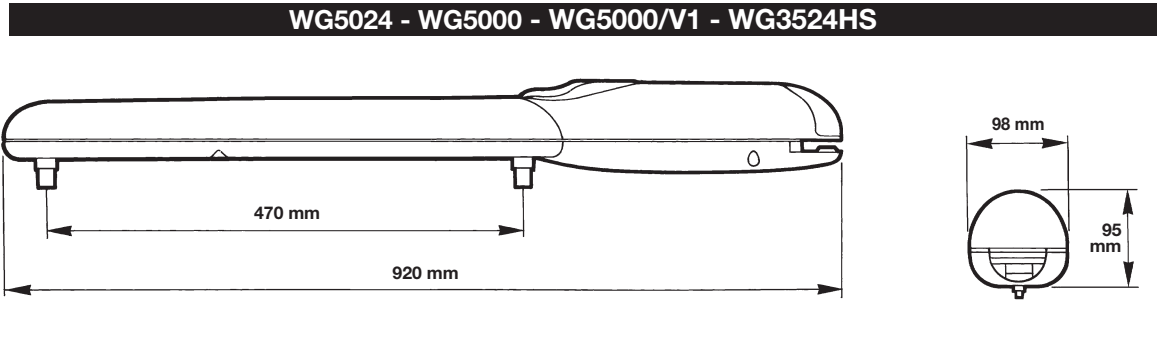

| Rozmery | 920 × 98 × 95 mm |
| Hmotnosť | 6 kg |
S výberom pomôžeme podľa rozmerov, hmotnosti, výplne, frekvencie používania a polohy pántov. Kontaktujte nás s týmito údajmi a fotografiou montážneho miesta.
