NICE TITAN TTN6024HS - samostatný pohon pre krídlové brány do krídla 6m/450kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
406,36 € s DPH
| Hmotnosť |
|---|
| 12 kg |
Popis produktu NICE TITAN TTN6024HS - samostatný pohon pre krídlové brány do krídla 6m/450kg
NICE TITAN TTN6024HS je samostatný rýchly lineárny pohon pre jedno krídlo brány. Motor má 24 V DC a magnetický enkodér; riadiacu jednotku neobsahuje. Pripája sa k NICE MC824HR30. Pre dvojkrídlovú bránu sú potrebné dva motory a jedna vhodne zapojená centrálna jednotka.
Ide o nevratný pohon s pohodlným odblokovaním kľúčom vo vrchnej časti. Otvorenie na 90° trvá orientačne približne 19 sekúnd pri typickej montáži bez započítania rozbehu a spomalenia; skutočný čas závisí od montážnych rozmerov, nastavenia a zaťaženia. Limity 6 m a 450 kg sa posudzujú spolu podľa grafu použitia.
Riadiaca jednotka a kompatibilné príslušenstvo
Magnetický enkodér pomáha riadeniu sledovať polohu krídla a rozpoznať prekážku. Samonačítanie polôh, spomalenie v oboch smeroch, ovládanie tromi tlačidlami a nastavenie sily zabezpečuje MC824HR30 s doskou MCA1R30. Riadenie využíva dvojitú technológiu rozlišovania prekážok. Bezpečnosť musí byť overená na celej bráne.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca jednotka | Ovláda jeden alebo dva motory TTN6024HS a ich magnetické enkodéry. | MC824HR30 Kompatibilita |
| Fotobunky | Ochrana prejazdu. BlueBUS je zapojenie príslušenstva na centrále, nie napájací kábel motora. | NICE EPMB Zapojenie a adresovanie |
| Výstražné svetlo | Signalizácia pohybu z výstupu FLASH. | NICE ELDC Elektrické údaje výstupu |
| Prijímač a ovládač | Zásuvný prijímač v centrále a kompatibilný vysielač; samostatný motor ich neobsahuje. | NICE OXIBD / NICE MYGO4 Párovanie ovládačov |
| Elektrický zámok | Pri krídle dlhšom než 3 m je povinný. Vertikálne alebo horizontálne vyhotovenie vyberte podľa brány. | NICE PLA10 / NICE PLA11 Výstup ELS 12 V AC |
| Záložné napájanie | Prevádzka pri výpadku prúdu; vyberajte podľa konektora a verzie centrály. | NICE PSS324 Batérie a CABLA11 |
| Solárna zostava | Alternatívne napájanie po posúdení spotreby, počtu cyklov a slnečných podmienok. | NICE SOLEMYO SYKCE30 Podmienky prevádzky |
TTN6024HS používa MC824H, aktuálne MC824HR30; MC824L nie je jeho náhradou. Vratný TTN6024RHS vyžaduje odlišné riadenie MC824HR. Označenie MC824HR sa nesmie zameniť s MC824HR30, ktorá patrí k nevratnému motoru TTN6024HS.
Sady pre jedno alebo dve krídla
Všetky uvedené sady TITAN obsahujú MC824HR30, prijímač OXIBD a ovládač MYGO4. Verzie s fotobunkami pridávajú EPMB; verzie s príslušenstvom aj výstražné svetlo ELDC. Limity vždy platia pre jedno krídlo a jeden motor.
| Jedno krídlo | Samostatný motor | Dve krídla |
|---|---|---|
| Základná sada S fotobunkami S príslušenstvom  | 1 × TTN6024HS 24 V DC Magnetický enkodér Bez riadiacej jednotky | Základná sada S fotobunkami S príslušenstvom  |
Čo obsahuje samostatný pohon
Balenie obsahuje jeden motor TTN6024HS, prednú a zadnú montážnu konzolu a odblokovacie kľúče. Riadiaca jednotka, prijímač, ovládače, fotobunky, výstražné svetlo a záložná batéria sa vyberajú samostatne alebo v príslušnej sade. Upevnenie do nosného podkladu musí zodpovedať konkrétnej bráne.
Dĺžka, hmotnosť a vhodnosť krídla
Pre výber motora treba poznať dĺžku a hmotnosť krídla, odpor pohybu, polohu závesov aj vplyv vetra. Krídlo musí byť pevné, správne zavesené a ručne sa pohybovať plynulo po celej dráhe.
| Parameter | Samostatná hranica |
|---|---|
| Dĺžka jedného krídla | Najviac 6 m |
| Hmotnosť jedného krídla | Najviac 450 kg; prípustná hmotnosť klesá s dĺžkou krídla |

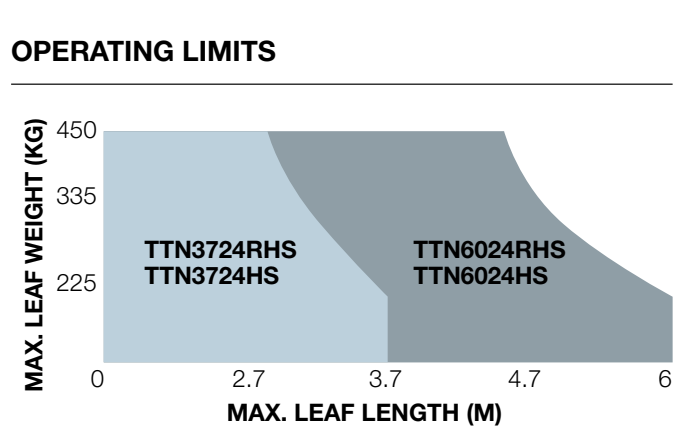

Hodnoty 6 m a 450 kg neplatia súčasne. V grafe nižšie patrí TTN6024HS do tmavšej oblasti označenej TTN6024HS/TTN6024RHS. Vodorovne je dĺžka krídla v metroch, zvislo jeho hmotnosť v kilogramoch; kombinácia musí ležať v povolenej oblasti. Svetlejšia oblasť patrí kratšiemu TTN3724HS.
Pre krídlo dlhšie než 3 m je potrebný elektrický zámok, napríklad NICE PLA10 alebo NICE PLA11. Jeho orientáciu zvoľte podľa brány; zapojenie na ELS nájdete v tabuľke výstupov.
Výška a tvar krídla, plná výplň, silný vietor a odpor pohybu môžu prípustné zaťaženie výrazne znížiť. Pred výberom dlhého alebo ťažkého krídla nás kontaktujte s jeho rozmermi, hmotnosťou, výplňou a predpokladanou prevádzkou. Dva motory nemenia limit jedného krídla.
Montáž motora a upevnenie konzol
Montáž, zapojenie a uvedenie do prevádzky zverte odbornému montážnikovi. Pred prácou odpojte všetky zdroje napájania vrátane batérie. Motor ani predná konzola sa nesmú opierať o slabú výplň brány; kotvenie musí preniesť sily do nosnej konštrukcie.
Rozmery A/B, priestor a dorazy
| Podmienka | Čo dodržať |
|---|---|

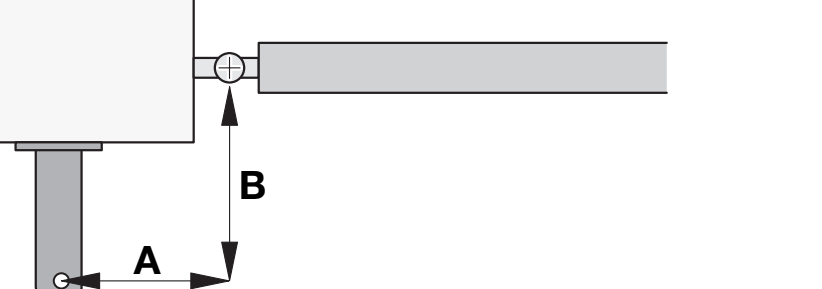

| Geometria pre 100° | A = 200 mm, B = 280 mm podľa nákresu. |
| Geometria pre 115° | A = 280 mm, B = 280 mm. A/B sú vzdialenosti od osi závesu podľa obrázka, nie rozmery prierezu stĺpika. |
| Upevnenie | Zadnú konzolu upevnite do pevného podkladu, prednú do nosného rámu krídla. Motor musí byť vodorovne vyrovnaný a čapy sa musia voľne otáčať. |
| Zdvih | 680 mm; montážna dĺžka L od 1 030 do 1 710 mm podľa polohy piestu. Overte celý pohyb, aby geometria nenútila motor za jeho zdvih. |
| Výška pri nízkej montáži | Najmenej 110 mm nad terénom. Zachovajte priestor pre prístup, odblokovanie a ochranu pred vodou či nečistotami. |
| Dorazy | Pevné mechanické zastavenie brány v otvorenej a zatvorenej polohe. Naučenie polôh nenahrádza správnu mechaniku a odolné dorazy. |
| Priestor | Overte dráhu celého motora a krídla, možnosť otvorenia krytu a prístup ku kľúču odblokovania. |
Postup osadenia konzol

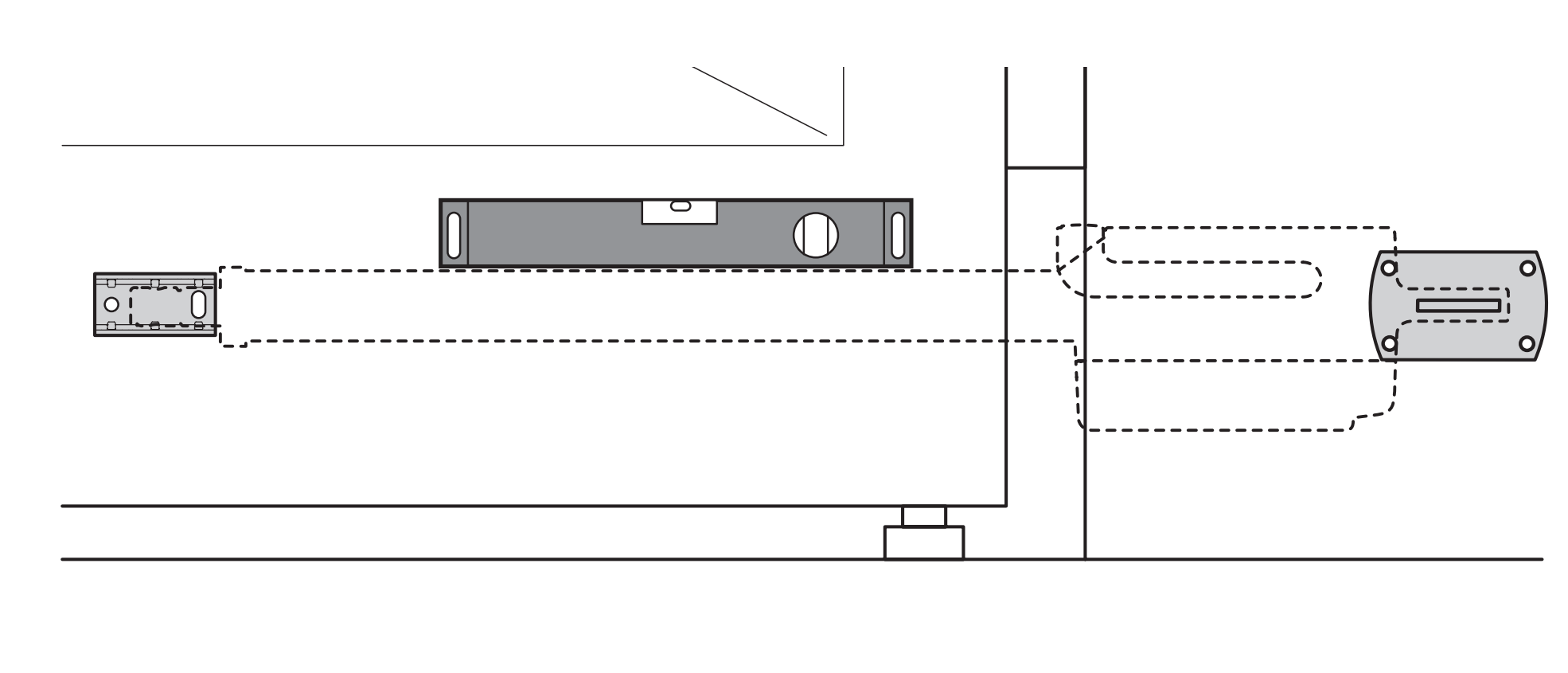

- Určte miesta prednej a zadnej konzoly podľa geometrie a požadovaného otvorenia. Zadnú konzolu upevnite, skontrolujte vodorovné vyrovnanie a zaveste na ňu motor.

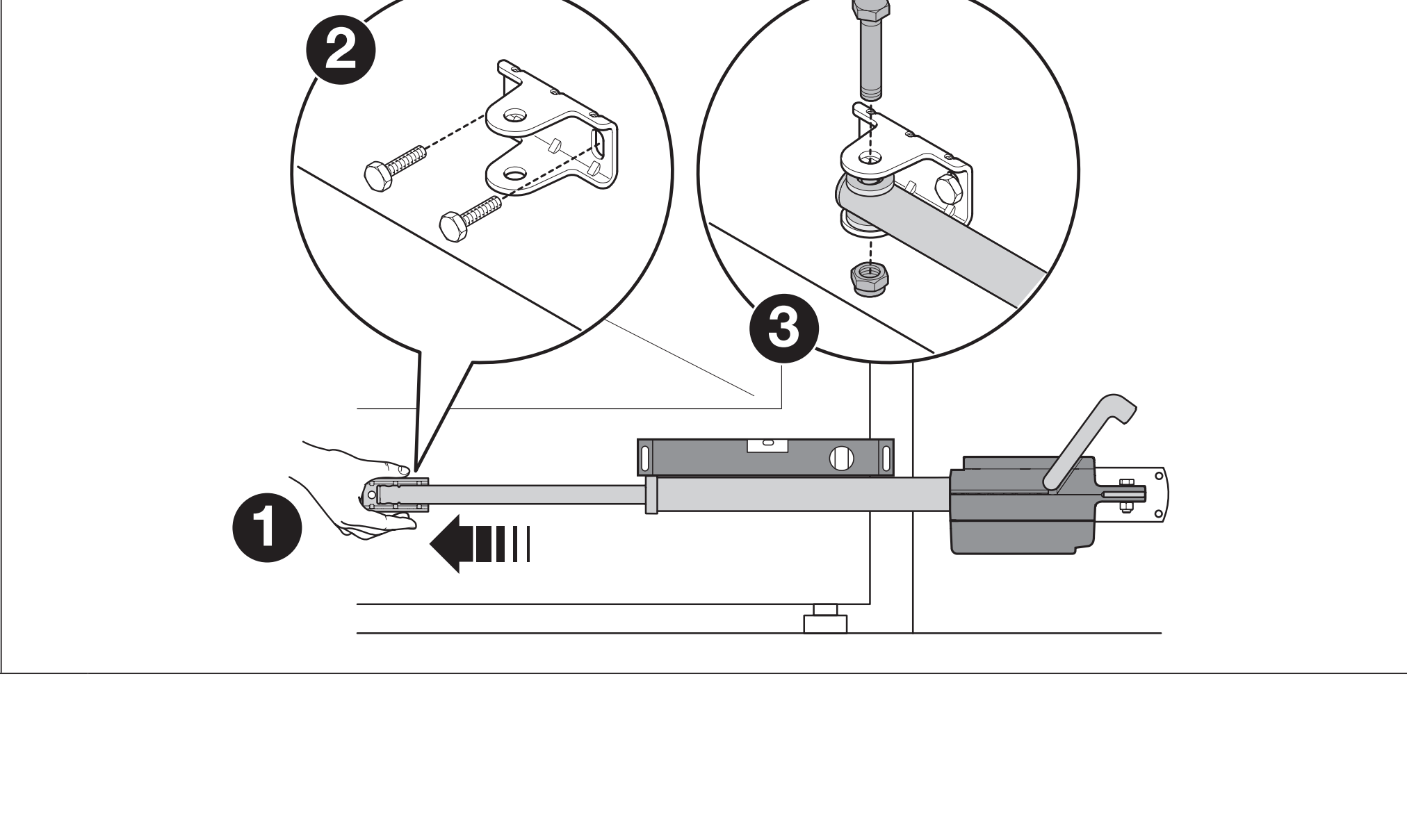

- Motor odblokujte kľúčom. Piest úplne vysuňte a prednú konzolu na krídle osaďte dočasne podľa montážneho obrázka.
- Motor vyrovnajte, piest pripojte k prednej konzole a zaistite čap. Ručne prejdite celý pohyb krídla a skontrolujte dosiahnutie otvoreného dorazu bez zadierania.
- Piest od prednej konzoly odpojte, konzolu definitívne upevnite a motor opäť pripojte. Pri zváraní nesmie byť pripojený k napájaniu a nesmie byť vystavený zváraciemu prúdu ani teplu.
- Skontrolujte čapy, upevnenie a celý ručný pohyb. Pred učením presuňte krídlo približne do polovice dráhy a motor zablokujte.
Zapojenie motora a magnetického enkodéra
Motor pracuje na 24 V DC a nepripája sa priamo na 230 V. Sieťové napájanie patrí riadiacej jednotke. Na motore sú dve svorky MOTOR a dve ENCODER; ochranný vodič sa pripája na samostatné uzemňovacie oko.
| Vedenie | Zapojenie a dĺžka |
|---|---|
| Motor | 3 × 1,5 mm², najviac 10 m: dva motorové vodiče a PE. MOTOR vedie na zodpovedajúci výstup M1 alebo M2 centrály. |
| Enkodér | 2 × 1 mm², najviac 10 m. ENCODER vedie na príslušný vstup ENC toho istého motora. Polarita ENC sa nedodržiava. |
| Spoločný kábel | Motorové a enkodérové vedenie možno nahradiť jedným káblom 5 × 1,5 mm² v uvedenej dĺžke. Ochranný vodič zostáva vyhradený pre PE. |
| Jedno krídlo | Pripojte motor na M2 a jeho enkodér na zodpovedajúci vstup ENC pre motor 2. M1 ostáva voľný. |
| Dve krídla | M2 ovláda krídlo otvárané ako prvé; M1 krídlo zatvárané ako prvé. Každý motor musí mať správne priradený vlastný enkodér. |
- Pri vypnutom napájaní odstráňte kryt motora a uvoľnite káblovú priechodku.

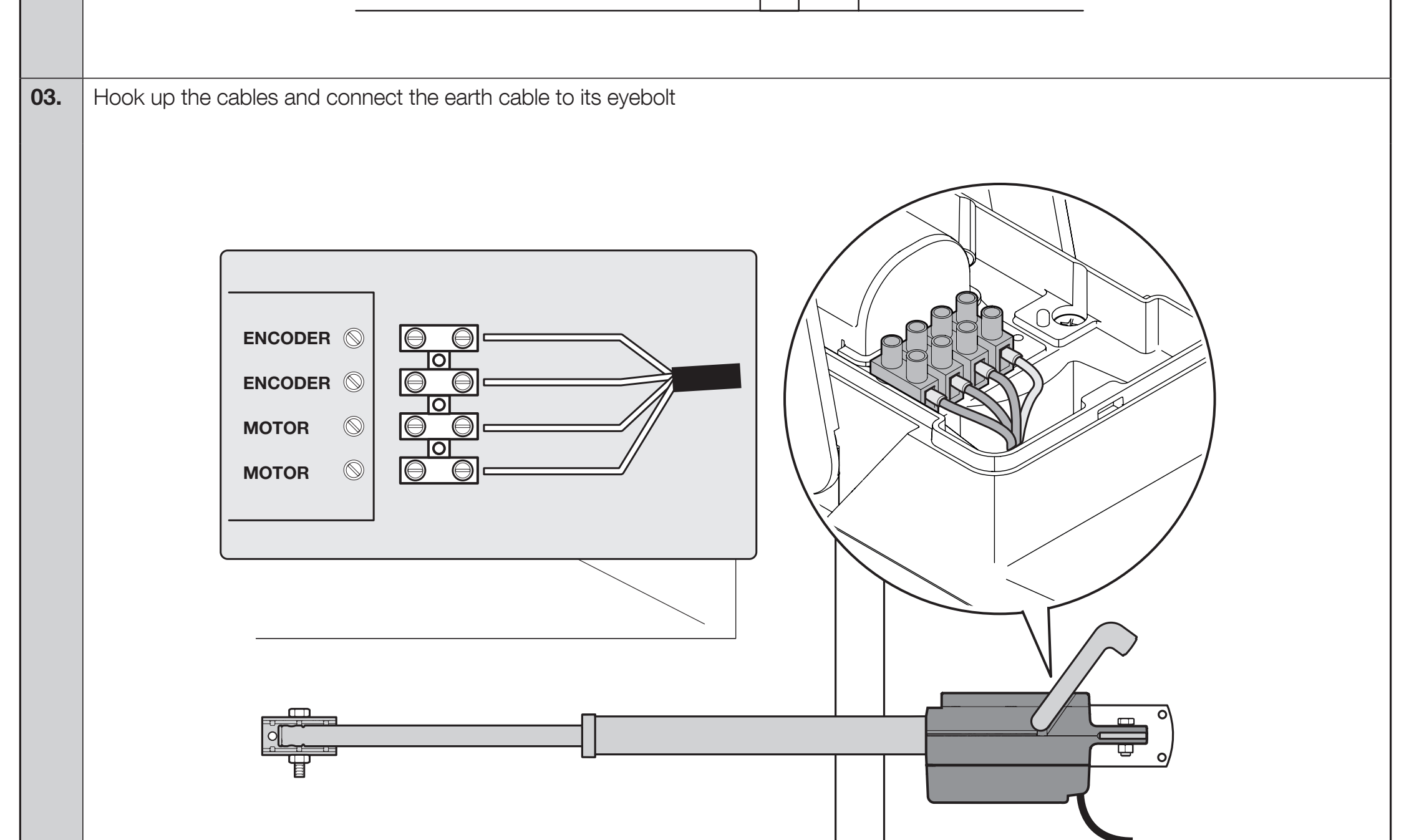

- Prevlečte kábel, zapojte svorky MOTOR a ENCODER podľa obrázka a PE pripojte na uzemňovacie oko. Motorové vodiče nezamieňajte s enkodérom.
- Dotiahnite priechodku, skontrolujte odľahčenie ťahu, tesnenie a nasaďte kryt. Kábel musí mať pri pohybe motora dostatočnú rezervu a nesmie sa zachytávať.
- Na MC824HR30 skontrolujte zodpovedajúce M/ENC a voľbu presného modelu motora ešte pred učením dráhy.
Motorové svorky nemajú stále +/−: centrálna jednotka mení polaritu podľa smeru. Pri opačnom pohybe sa kontroluje dvojica motorových vodičov po odpojení zdrojov; PE sa nemení. Úplná orientácia dosky a schéma sú v zapojení MC824HR30.
Zapojenie príslušenstva a jeho polarita
Príslušenstvo patrí do MC824HR30. Motorový kábel TITAN nie je BlueBUS. Pri pomocnom napájaní sa orientujte podľa popisov STOP a SbS a detailu nižšie.
| Pripojenie | Polarita a elektrické údaje |
|---|---|

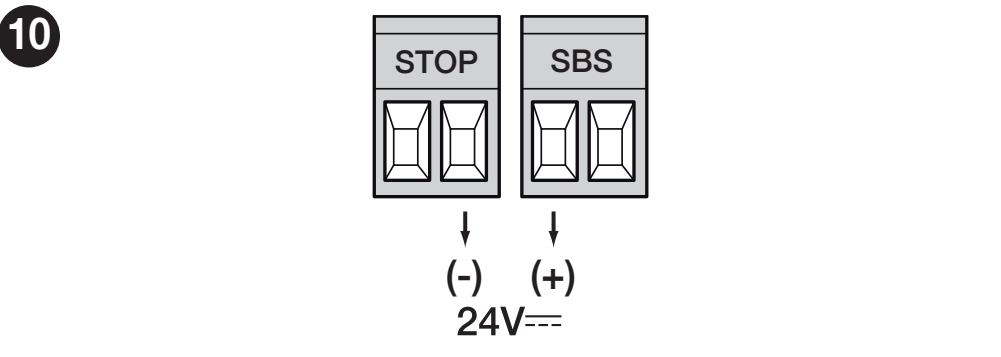

| Pomocné napájanie | + ľavá svorka dvojice SbS; − pravá svorka dvojice STOP pri orientácii popisov ako na obrázku. 24 V DC, −30 % / +50 %, najviac 200 mA. Napätie ostáva prítomné aj v Stand-by. |
| BlueBUS / NICE EPMB | Paralelné zapojenie dvoma vodičmi, bez polarity. 2 × 0,5 mm² do 20 m; pri 20–40 m 2 × 1 mm². Nastavte adresy fotobuniek a zopakujte učenie zariadení. |
| SbS, OPEN, CLOSE | Beznapäťové spínacie NO kontakty. Bez +/−, nepripájať cudzie napätie. |
| STOP | NO, NC alebo 8,2 kΩ podľa zapojenej bezpečnostnej ochrany. Typ vstupu sa rozpozná pri učení; kontakt nemá polaritu. |

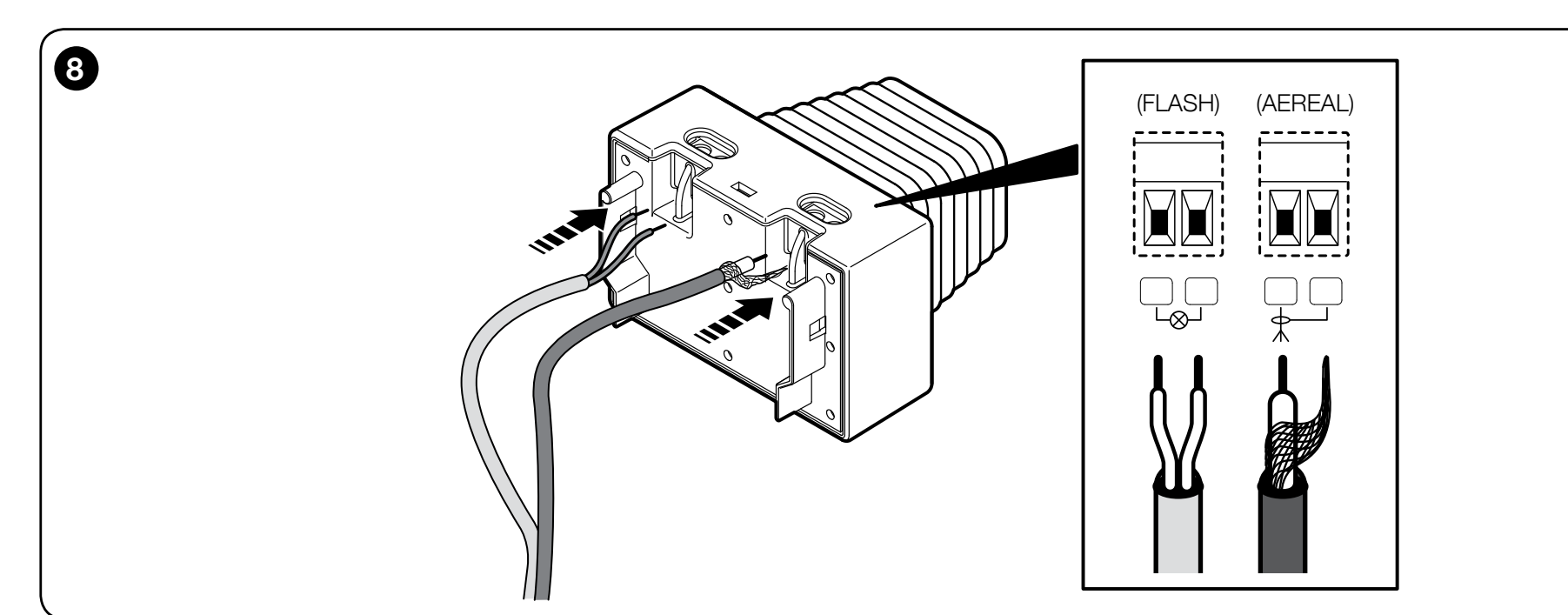

| FLASH / NICE ELDC | Výstup pre výstražné svetlo 12 V DC, najviac 21 W. ELDC zapojte cez jeho dvojicu FLASH, oddelenú od svoriek antény AEREAL. Na napájacej dvojici ELDC nie je v nákrese vyznačené +/−; označenie pomocného výstupu SbS/STOP sem neprenášajte. |
| ELS / elektrický zámok | 12 V AC, najviac 15 VA; bez +/−. PLA10 alebo PLA11 vyberte podľa mechanickej polohy zámku. |
Zapojenie ďalších vstupov a výstupov nájdete v úplnej tabuľke svoriek MC824HR30. Nepremosťujte ochrany len preto, aby sa brána rozbehla.
Prvé spustenie s MC824HR30
Pred zapnutím musia byť dokončené konzoly, dorazy, motorové aj enkodérové vedenie a bezpečnostné zariadenia. Pri učených pohyboch udržujte celý priestor brány voľný.
| Poradie | Čo vykonať na centrále |
|---|---|
| 1. Kontrola zapojenia | Skontrolujte motor a jeho ENC, ochranné vodiče, fotobunky a STOP. Pri jednom krídle sa používa M2. |
| 2. Voľba motora | Nastavte presný typ TTN6024HS na voliči Motor Type podľa tabuľky a originálneho obrázka voliča. Voľba sa robí pred učením koncových polôh. |
| 3. Učenie zariadení | Načítajte pripojené BlueBUS a STOP zariadenia podľa postupu prvého spustenia MC824HR30. Opakujte po ich pridaní alebo odobratí. |
| 4. Učenie polôh | Odblokujte, dajte krídla do vhodnej počiatočnej polohy a zablokujte. Použite postup učenia polôh pre zvolený režim. Pri nesprávnom smere alebo poradí učenie hneď zastavte. |
| 5. Skúška zostavy | Overte úplné otvorenie a zatvorenie, poradie prekrytia krídel, spomalenie a všetky ochranné zariadenia. Až potom bránu odovzdajte. |
Programovanie a diaľkové ovládanie
TITAN TTN6024HS nemá vlastné nastavovacie tlačidlá. Nastavuje sa tromi tlačidlami na MC824HR30: OPEN, STOP/SET a CLOSE. Automatické zatváranie, pauza, sila, rýchlosť, spomalenie a oneskorenie krídel sa menia na centrále podľa potrieb konkrétnej brány.
| Nastavenie | Postup |
|---|---|
| Úrovne I a II | Úplné programovacie tabuľky MC824HR30 obsahujú rozsahy, LED hodnoty a továrenské nastavenia. |
| Sila a spomalenie | Zmena sily nenahrádza opravu zadierajúcej sa brány. Po úprave zopakujte funkčnú a bezpečnostnú skúšku. |
| Ovládače NICE MYGO4 | Párujú sa na prijímači NICE OXIBD podľa postupu rádiového ovládania. Učenie vysielača je oddelené od učenia dráhy. |
| Vymazanie alebo reset | Použite postup konkrétnej centrály alebo prijímača. Reset dosky a vymazanie rádiovej pamäte sú odlišné úkony. |
Prevádzka pri výpadku prúdu
Bez batérie bránu odblokujte kľúčom. Pre automatickú zálohu aktuálnej centrály použite NICE PSS324. Batéria sa zapája do určeného konektora centrály až po dokončení montáže, učenia a skúšok; samostatný motor ju neobsahuje.
Pri použití NICE PS124 alebo staršej PS324 s MC824HR30 je potrebná redukcia NICE CABLA11 a na doske musí byť Stand-by vypnutý (úroveň I, L4 = OFF). Samotná redukcia bez správneho nastavenia nestačí. Podrobnosti sú v zapojení záložného zdroja MC824HR30.
Solárne napájanie SOLEMYO
NICE SOLEMYO SYKCE30 umožňuje napájanie vhodnej zostavy bez siete po posúdení denného počtu cyklov, spotreby príslušenstva a slnečných podmienok. Pre SOLEMYO je potrebné zapnúť Stand-by. Sieťové a solárne napájanie sa nesmú pripojiť súčasne. Toto nastavenie sa líši od použitia PS124/PS324 s CABLA11.
Riešenie problémov
| Prejav | Čo skontrolovať |
|---|---|
| Motor sa nehýbe | Napájanie a signalizáciu centrály, zablokovanie prevodu, prívod MOTOR a zodpovedajúci ENC. Použite diagnostiku MC824HR30. |
| Pri učení ide opačným smerom | Zastavte učenie. Po odpojení všetkých zdrojov preverujte motorové vodiče a zvolený model; ochranný vodič zostáva na PE. |
| Zastavuje alebo sa vracia | Najprv ručne skontrolujte mechaniku, geometriu a dorazy. Potom bezpečnostné vstupy a príslušný enkodér. Sila nie je riešením mechanického odporu. |
| Krídla sa prekrývajú nesprávne | Priradenie M1/M2, ich ENC a oneskorenie otvárania/zatvárania podľa prekrytia. Zopakujte potrebné učenie. |
| Funguje tlačidlo, ale nie ovládač | Preverte vysielač, batériu a pamäť rádiového prijímača podľa párovania ovládačov. |
| Nefunguje pri výpadku siete | Stav a pripojenie batérie; pri PS124/PS324 aj CABLA11 a Stand-by OFF. Preverte podmienky zálohy. |
Ručné odblokovanie a zablokovanie

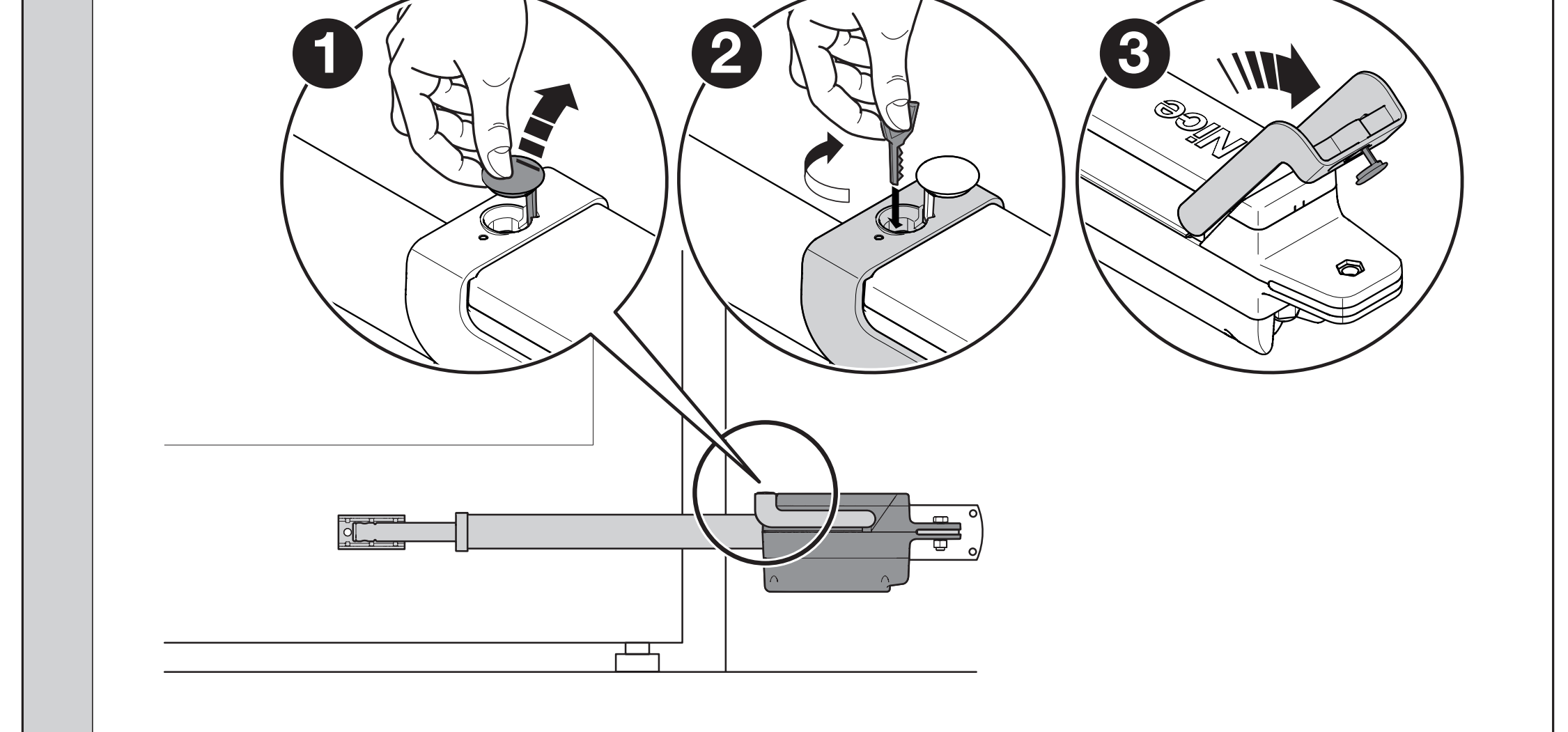

- Zastavte pohyb a zaistite krídlo proti samovoľnému pohybu. Odkryte gumovú krytku odblokovania.
- Vložte kľúč a otočte ho o 90° v smere hodinových ručičiek. Krídlo teraz možno ručne otvoriť alebo zatvoriť.

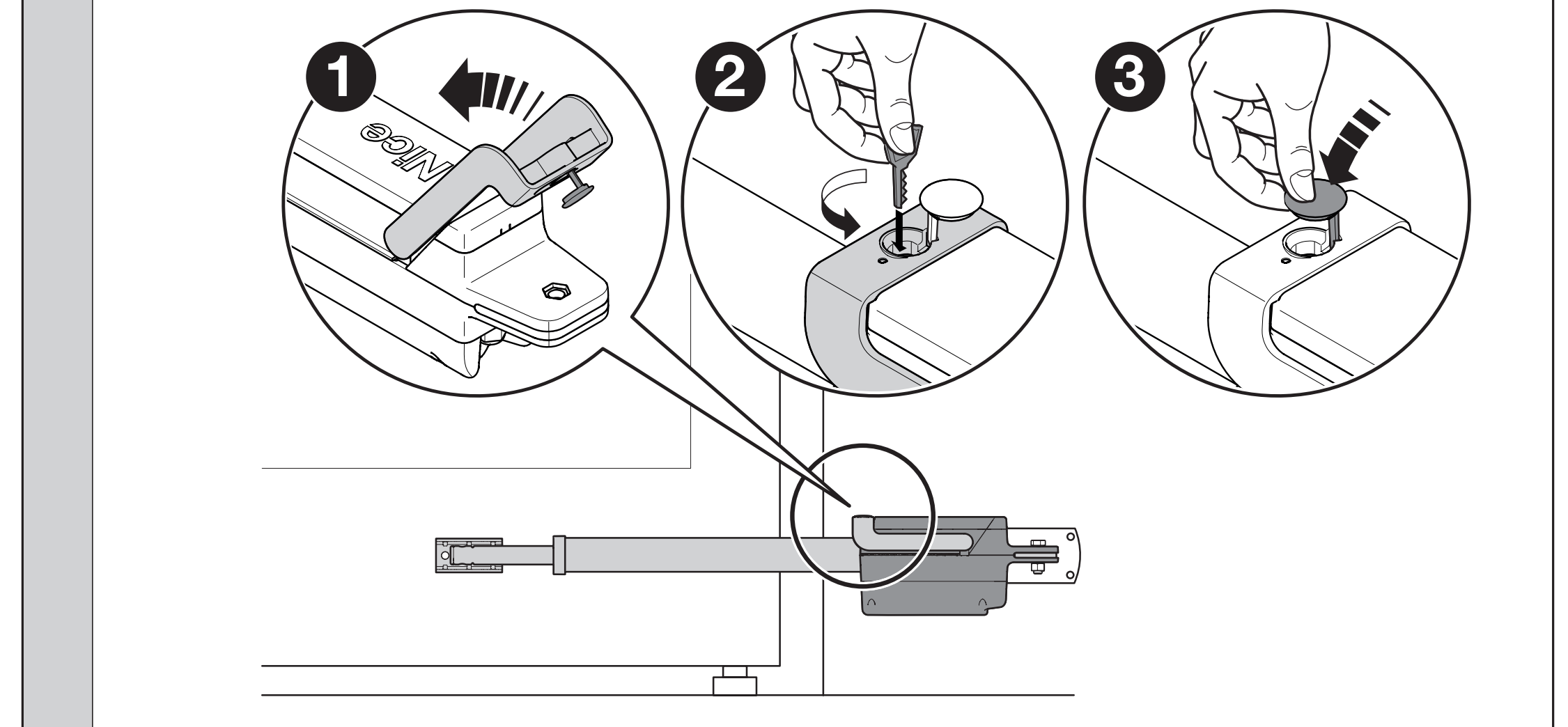

- Pred návratom do automatickej prevádzky presuňte krídlo približne do polovice dráhy, otočte kľúč o 90° proti smeru hodinových ručičiek a zakryte otvor.
- Pri dvojkrídlovej bráne urobte odblokovanie alebo zablokovanie každého motora osobitne.
Bezpečnostná skúška a odovzdanie
- Odblokované krídlo musí ísť ručne otvoriť a zatvoriť silou najviac 390 N. Ide o skúšku mechanického pohybu, nie prípustnú nárazovú silu na osobu.
- Zablokujte motory a odskúšajte otvorenie, zatvorenie aj zastavenie. Overte dorazy, prekrytie krídel a dosiahnutie koncových polôh.
- Jednotlivo odskúšajte fotobunky, STOP, bezpečnostné hrany a ďalšie ochrany. Pri ochrane obmedzením sily musí montážnik zmerať nárazové sily a overiť bezpečnosť zostavy.
- Silu motora nastavuje centrálna jednotka; maximálna sila motora v technickej tabuľke nie je bezpečnou silou kontaktu s človekom.
- Bránu odovzdajte až po úspešných skúškach a poučení majiteľa o ovládaní, odblokovaní a údržbe. Deti sa nesmú hrať s ovládaním ani v priestore pohybu brány.
Pravidelná údržba
Kontrolu zabezpečte najneskôr každých 6 mesiacov. Pri odpojenom napájaní skontrolujte pevnosť konzol a skrutiek, koróziu, opotrebovanie čapov a pohyblivých dielov, káble, priechodky a tesnenia. Poškodené diely vymeňte; po obnovení napájania zopakujte funkčné a bezpečnostné skúšky celej brány. Zistenú mechanickú chybu neriešte zvýšením sily.
Technické parametre TTN6024HS
| Parameter | Hodnota |
|---|---|
| Vyhotovenie | Nevratný lineárny pohon s magnetickým enkodérom |
| Napájanie motora | 24 V DC z kompatibilnej centrály |
| Riadiaca jednotka | MC824H; aktuálne MC824HR30 samostatne |
| Samostatné limity krídla | 6 m / 450 kg; kombinácia podľa grafu |
| Rýchlosť piestu | 0,027 m/s = 2,7 cm/s |
| Maximálny prúd / príkon | 7 A / 150 W |
| Sila | 1 900 N |
| Zdvih | 680 mm |
| Cyklovanie | Nepretržitý cyklus podľa výrobcu; vhodnosť prevádzky sa posudzuje pre celú bránu a riadenie |
| Krytie | IP54 |
| Pracovná teplota | −20 až +55 °C |

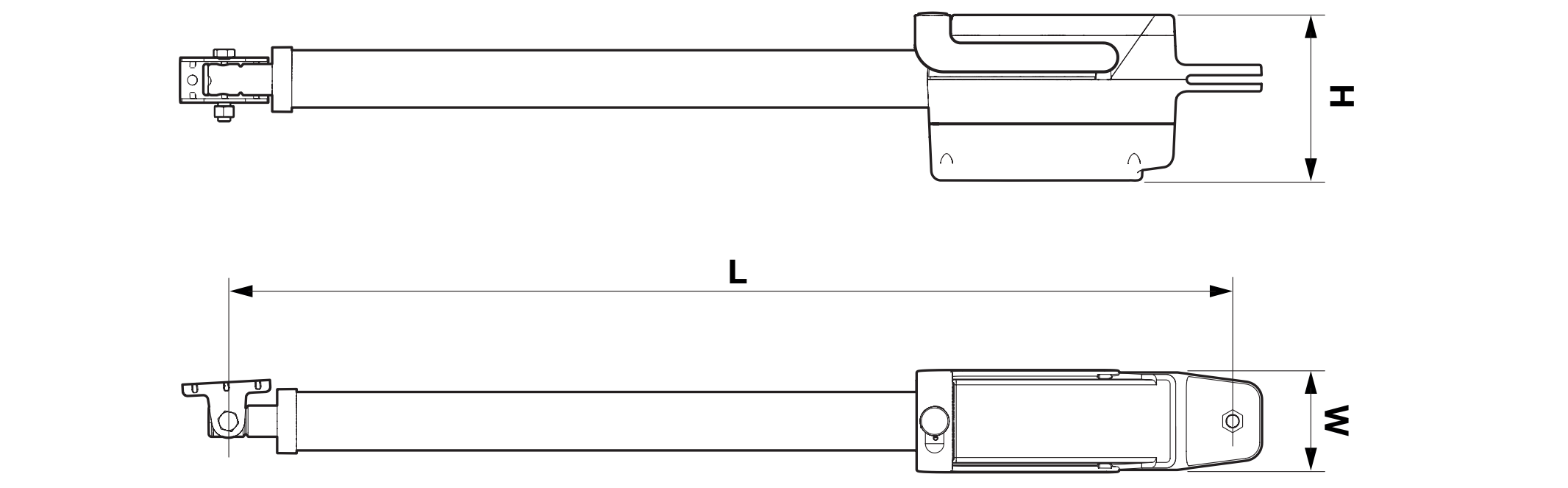

| Rozmery telesa | 1 080 × 105 × 170 mm |
| Montážna dĺžka L | 1 030–1 710 mm podľa vysunutia piestu |
| Hmotnosť motora | 9 kg |
Montážna dĺžka L z výkresu a rozmery telesa sú odlišné údaje. Pri posúdení priestoru počítajte aj s konzolami, pohybom krídla a prístupom ku krytu.
