NICE Toona TO5024 - samostatný pohon pre krídlové brány do krídla 5m/500kg
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu NICE Toona TO5024 - samostatný pohon pre krídlové brány do krídla 5m/500kg
Pohon NICE Toona 5 TO5024 je určený pre automatizáciu pre krídlové brány do dĺžky krídla 5 m a hmotnosti do 500 kg. Pohon je nevratný, je vyhotovený z dvojdielneho tela z tlakovo liateho hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z oceli, ľahkých zliatin a technopolymérov. Vodiaca matica je vyhotovená z bronzu pre zaistenie dobrej pevnosti a takisto tichého chodu. Rozbehový kondenzátor je umiestnený vo vnútri pohonu, aby bola montáž čo najjednoduchšia. Pohony sú rozmerovo spätne kompatibilné s predošlou radou Moby a Pluto talianskeho výrobcu NICE, všetky uchytávacie rozmery a priemery čapov sú rovnaké. Pohon má technológiu 24V, vďaka ktorej je vhodnejší pre situácie s frekventovanejším použitím, ako 230V verzia, ale naopak nie je vhodný do veterného prostredia, hlavne u nepriehľadných plných výplní brán.
Pohon má magnetický enkodér, vďaka ktorému riadiaca jednotka Moonclever MC824HR10 pohonu vie, v akej časti dráhy sa pohon nachádza. Riadiaca jednotka MC824HR10 je vybavená systémom BlueBus, ktorá dovoľuje jednoduché programovanie, automatické načítanie koncových pozíc, automatickú diagnostiku porúch, nastavenie dĺžky pauzy v režime automatického zatvárania, priechod pre peších, spomalenie pred koncovými polohami, dvojitý systém detekcie nárazu do prekážky, možnú núdzovú prevádzku pri použití záložného zdroja PS324, vstup pre všetky typy bezpečnostných líšt pohonu a veľa ďalších.
Pohony Toona sú momentálnou špičkou pre automatizáciu krídlových brán v privátnom aj priemyselnom prostredí. Celá rodina Toona je spoľahlivá a tichá. Detailné technické vlastnosti ». Manuál na stiahnutie ».
| Pohon obsahuje: | Kód | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 5 TO5024 |
TO5024 |
|
|
Elektromechanický motor NICE Toona TO5024 s nosnosťou hmotnosti krídla brány do 500 kg a dĺžkou krídla do 5m. |
||||
 |
1 × | Vnútorný mechanický doraz otvárania | PLA13 | |
|
V prípade použitia nie je potrebné použitie externých zemných dorazov. Návod na nastavenie. |
||||
 |
2 × | Odblokovací kľúč | CM-B | |
|
Pri výpadku prúdu slúži na odblokovanie pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním. |
||||
 |
1 × | Predná konzola na privarenie |
PMD0101R04.4610 |
|
|
Privára sa na pevnú časť krídla, pozor umiestňuje sa do inej výšky ako zadná konzola. Alternatívna konzola na priskrutkovanie je PLA8. |
||||
 |
1 × | Čap prednej konzoly | R8.5120 Podložka V8X10.5102 Čap |
|
|
Slúži na uchytenie prednej časti pohonu ku prednej konzole. |
||||
 |
1 × | Zadná konzola na privarenie | PMDSMP.4610 | |
|
Privára sa na montážnu skrutkovaciu platňu, alebo oceľový stĺpik. Pozor umiestňuje sa do inej výšky ako predná konzola. Alternatívna predĺžená konzola je PLA6. |
||||
 |
1 × | Montážna platňa pod zadnú konzolu | PMDPA.4610 | |
|
Privára sa na ňu zadná konzola. Montážna platňa sa následne uchytáva ku stĺpiku, alebo múru. |
||||
 |
2 × | Čap zadnej konzoly | D10.5110 Matica R10.5120 Podložka V10X40.5101 Čap |
|
|
Slúži na uchytenie zadnej časti pohonu ku zadnej konzole. |
||||
 |
1 × | Montážny manuál NICE Toona 5 TO5024 | Stiahnuť | |
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||
Dôležitá poznámka: Tento pohon je samostatný, tj. sám o sebe nebude fungovať. Máme ho tu v ponuke v e-shope zvlášť, aby ste si vedeli zostaviť automatizáciu presne podľa svojich predstáv na mieru. K pohonu musíte zakúpiť minimálne riadiacu centrálu (NICE Moonclever MC824HR10), prípadne ďalšie príslušenstvo. Pokiaľ nemáte presnú predstavu, ideálne je začať prehľadom našich cenovo zvýhodnených predzostavených sád.
(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:
| « Slabší pohon | Alternatívny pohon | Silnejší pohon » | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
Pohony NICE Toona:
Cenová ponuka aj dodanie na objednávku. |
|
Cenovo zvýhodnené sady obsahujúce pohon NICE Toona 5 TO5024:
| Sada pre jednokrídlovú bránu » | Sada pre dvojkrídlovú bránu » |
|---|---|
|
Pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač. |
2 x pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač. |
| Sada pre jednokrídlovú bránu s fotobunkami » | Sada pre dvojkrídlovú bránu s fotobunkami » |
|
Pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač, fotobunky. |
2 x pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač, fotobunky. |
| Sada pre jednokrídlovú bránu s príslušenstvom » | Sada pre dvojkrídlovú bránu s príslušenstvom » |
|
Pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják. |
2 x pohon Toona do 500kg/5m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják. |
Príslušenstvo kompatibilné s pohonom NICE Toona 5 TO5024
Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Jediná riadiaca centrála kompatibilná s pohonom NICE Toona TO5024. Podporuje technológiu BlueBUS, 24V a obsahuje zabudovanú riadiacu jednotku MCA1. | - MoonClever (MC824HR10) |
| Maják | Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. | - Lucy (LUCYB) - Moonlight (MLBT) - Era Light (ELB) |
| Fotobunky | Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb. | - MoonBUS (MOFB, MOFOB) - Era Photocell (EPMB) |
| Vysielač |
Pre diaľkové ovládanie brány. |
- Era One (ON2E, ON4E) |
| Prijímač | Nutný pre diaľkové ovládanie brány. | |
| Anténa | Pre lepší dosah ovládača. | - integrovaná v majáku LUCYB, MLBT, ELB - sólo anténa ABF, ABFKIT s montážnou konzolou |
| Klávesnica | Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. | - MoonTouch (MOTX-R) |
| Kľúčový spínač | Pre ovládanie brány pomocou dvojpolohového kľúčového spínača. Otočením do jednej strany bránu uvediete do pohybu, otočením do druhej strany bránu stopnete. | - Moonkey (MOSE, MOSI, MOSEU, MOSIU, MOSU) |
| Elektrozámky | Bezpečnostné elektrozámky sú synchronizované s pohonom cez riadiacu jednotku. Pri zadaní povelu pohonu sa najprv odblokuje elektrozámok, až potom sa začne brána otvárať a rovnako po zatvorení brány sa elektrozámok zablokuje. Sú nutné pri dĺžke krídla nad 3m. | - horizontálny elektrozámok PLA11 - vertikálny elektrozámok PLA10 |
| Záložný zdroj | V prípade výpadku elektrickej energie môže byť pohon napájaný z priebežne dobíjaného záložného zdroja po dobu približne 10 manévrov. | - batéria PS324 |
Manuál k pohonu NICE Toona 5 TO5024
Manuál k pohonu NICE Toona 5 TO5024 k stiahnutiu tu:
Manuál k pohonu NICE Toona 5 TO5024
Výber pohonu – je pohon NICE Toona 5 TO5024 vhodný pre moju bránu?
|
|

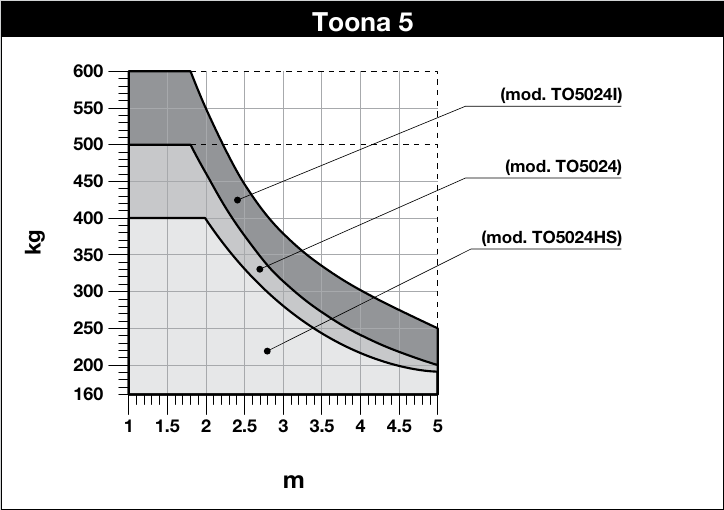

Limity pohonu NICE Toona 5 TO5024Každá brána má svoju dĺžku krídla (a tým pádom páku) a váhu (a tým pádom silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Toona TO5024 je použiteľný pre dĺžky krídiel a váh brán, ako vidno na obrázku vľavo. To znamená, že pohon je vhodný pre bránu od 500kg/1,8m do 200kg/5m. |
Životnosť pohonu NICE Toona 5 TO5024
V nasledovnej tabuľke spočítajte stresové indexy hmotnosti a dĺžky krídla a pripočítajte indexy ostatných vplyvov, pokiaľ sa vyskytujú. Následne z grafu vyčítate životnosť pohonu vyjadrenú v počte cyklov.
Príklad: Mám bránu o dĺžke prejazdu 8 m (2 krát krídlo 4m) a hmotnosti konštrukcie s výplňou jedného krídla 250kg. Spočítam index dĺžky krídla cca. 20 + index hmotnosti brány 10 + pre istotu dám index nižšej teploty 10, lebo máme tuhšie zimy, takže mi vyjde celkový index 40. Z grafu vyčítam, že životnosť pohonu je približne 120.000 cyklov. Čo pri počte manévrov 10 za deň vychádza na časovú životnosť približne 32 rokov.

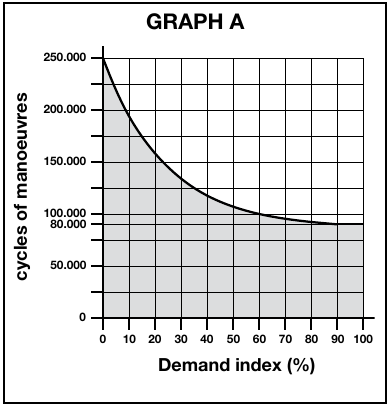

| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
|
Váha jednoho krídla |
Doporučovaný maximálny celkový index je do 60%. (Tj. 100.000 cyklov, čo pri bežnej prevádzke 25 cyklov/deň je 10 rokov) |
|
| Do 200 kg | 0 | |
| 200-300 kg | 10 | |
| 300-400 kg | 20 | |
| 400-500 kg | 30 | |
| Dĺžka krídla | ||
| 2-3 m | 0 | |
| 3-4 m | 10 | |
| 4-5 m | 20 | |
|
Ostatné vplyvy (pokiaľ pravdepodobnosť ich výskytu je väčšia ako 10%) |
||
| Teplota prostredia nad 40°C, pod 0°C, alebo vlhkosť nad 80% | 20 | |
| Plná výplň krídla | 15 | |
| Veterná oblasť | 15 | |
Osadenie pohonu NICE Toona 5 TO5024
Typická (voliteľná) situácia zapojenia pohonu s príslušenstvom vyzerá nasledovne:
Zoznam príslušenstva
Kabeláž pohonu NICE Toona TO5024

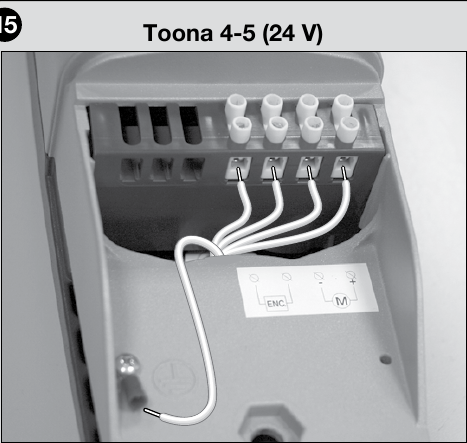

| 1. Odkrytujte pohon | 2. Pretiahnite napájací kábel |
|---|---|
 |
 |
| 3. Zapojte napájanie pohonu | 4. Schéma zapojenia napájania pohonu |
|
Ak chcete Vašu bránu otvárať smerom von, stačí, ak prehodíte kabeláž napájania pohonu, tj vymeníte plus za mínus. |
Na opačnej strane v riadiacej jednotke zapojte kabeláž nasledovne:
|
I. Montáž zadnej uchytávacej konzoly
 |
 |
| Nákres otvárania dnu | Nákres otvárania von |

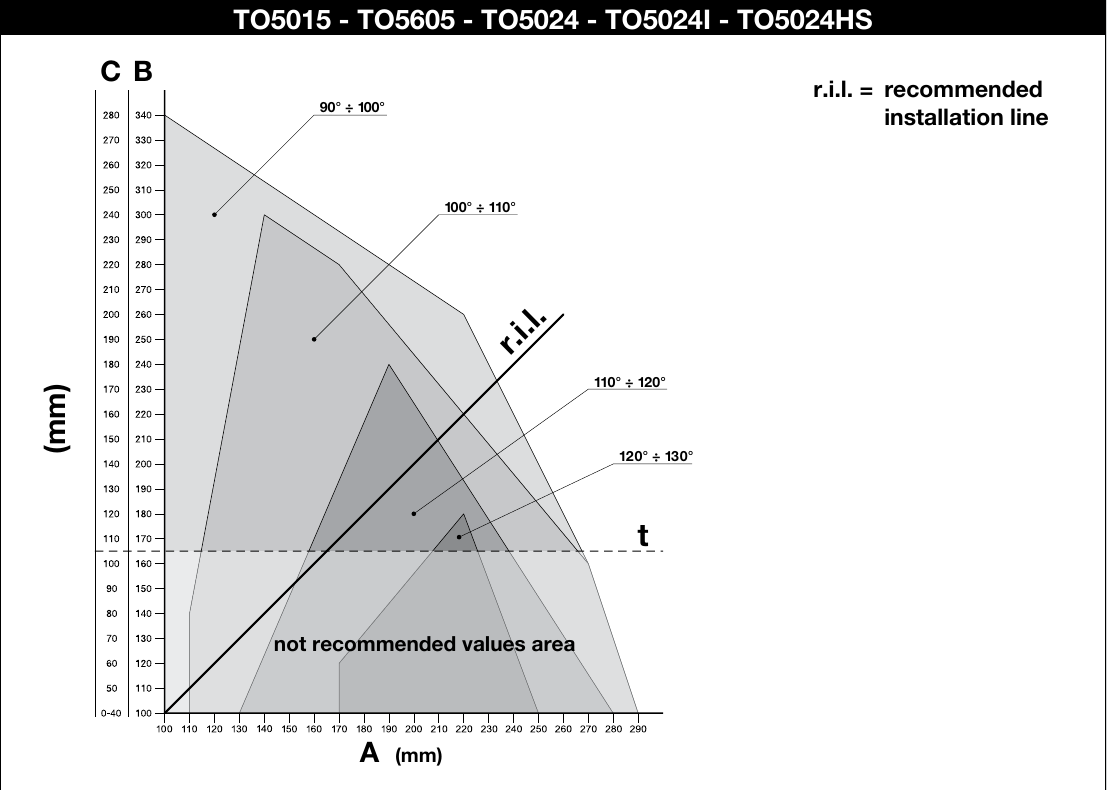

Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.
 |
 |

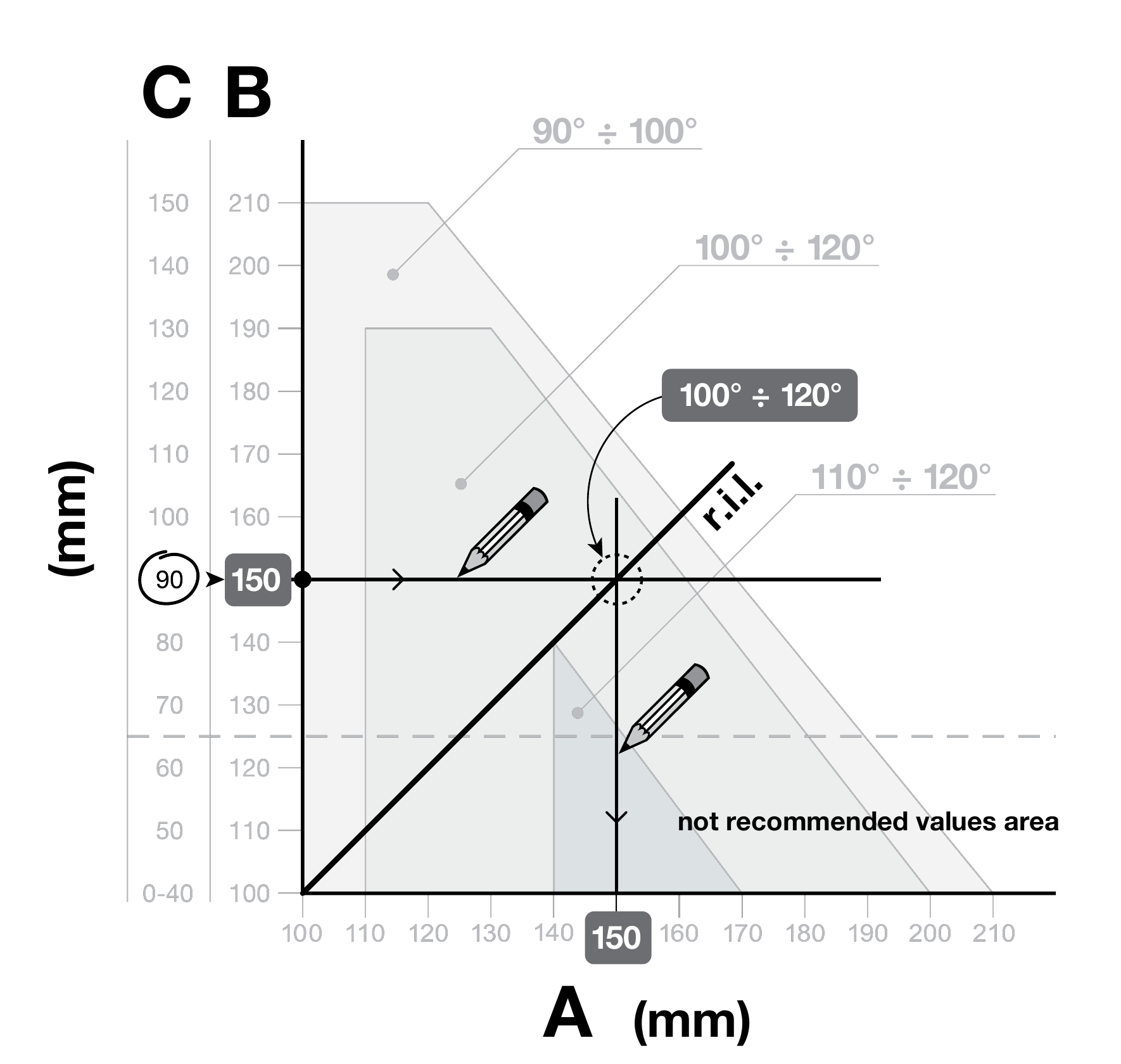

| Graf výpočtu | Ukážka odčítania hodnôt z grafu |
Postup výpočtu:
- Zmerajte vzdialenosť C z Nákresu
- Na Grafe spravte horizontálnu čiaru, ktorá pretína odmeranú hodnotu C
- Pretnutím tejto čiary s DIL (Doporučená Inštalačná Línia) zistíte maximálny uhol otvorenia
- Pokiaľ je priesek pod Úrovňou t, budete musieť upraviť hodnoty tak, aby ste priesek posunuli nad túto úroveň
- Pokiaľ je priesek nad Úrovňou t, je všetko v poriadku, ale pokiaľ je určený maximálny uhol otvorenia nevyhovujúci, bude potrebné upraviť hodnotu A a v nutnom prípade aj hodnotu B, aby boli podobné (ideálne rovnaké)
Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.
 |
 |
| 1. Odrežte konzolu na požadovanú dĺžku | 2. Navarte skrátenú konzolu na montážnu platňu |
V dodávanom balení sa nachádza konzola dĺžky 150 mm, preto v prípade ak potrebujete dlhšiu konzolu na špeciálne situácie, alebo pokiaľ potrebujete bránu otvárať smerom von, doporučujeme doobjednať predĺženú konzolu NICE PLA6.
|

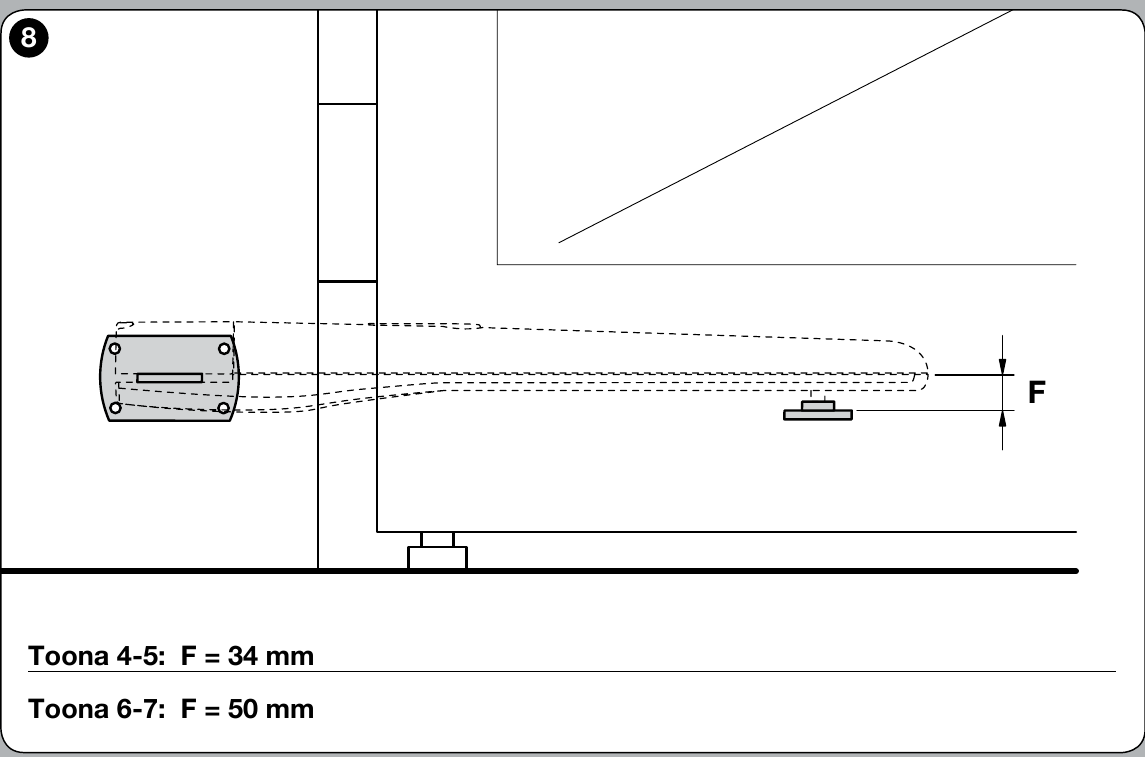

Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.
Rozdiel F=44mm. |
 |
Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.
II. Montáž prednej uchytávacej konzoly
Predná konzola musí byť osadená na krídlo vo vzdialenosti vzhľadom na hodnoty D a E, ktoré vyčítate z Tabuľky (hodnota D je fixná a to 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
V dodávanom balení sa nachádza konzola na privarenie, pokiaľ by ste mali záujem o konzolu na skrutkovanie, doporučujeme objednať alternatívnu konzolu na skrutkovanie NICE PLA8.
- Vypočítajte z Tabuľky hodnotu E
- Vypočítajte výšku podľa obrázku výšiek konzol (zobraziť obrázok)
- Pripevnite konzolu na krídlo (pokiaľ konzolu navárate, doporučujeme ju zatiaľ iba naheftovať)
III. Montáž pohonu brány na zadnú konzolu
 |
|
IV. Montáž pohonu brány na prednú konzolu
 |
|
V. Nastavenie mechanického dorazu pohybu
V prípade použitia vnútorného mechanického dorazu pohybu, o ktorý pohon dorazí pri otváraní, nie je potrebné použitie externých zemných dorazov. Nastavenie prebieha nasledovne:
 |
|
Fotogaléria pohonu NICE Toona
|
Ukážka montáže |
Ukážka montáže |
Ukážka montáže |
|
Ukážka montáže |
Ukážka montáže |
Odkrytovaný pohon |
|
Porovnanie pohonov Toona 4, 5, 7 |
Odblokovaný pohon |
Pohon zdola |
Manuálne odblokovanie pohonu NICE Toona 5 TO5024
V prípade výpadku elektriny nebudete schopní bránu ovládať pomocou diaľkového ovládača. Preto je možné pohon odblokovať pomocou odblokovacieho kľúča a s bránou pohybovať manuálne:
- Odsuňte kryt odblokovacieho zámku
- Vsuňte odblokovací kľúč a otočte ním v smere hodinových ručičiek
- Vytiahnite odblokovaciu páku a s bránou môžte hýbať manuálne
Technické vlastnosti pohonu NICE Toona 5 TO5024
| Model | NICE Toona 5 TO5024 |
|---|---|
| Typový popis | Elektromechanický prevodový motor pre automatickú prevádzku posuvných brán v privátnom prostredí. |
| Sila | 1800N |
| Nominálna sila | 600N |
| Rýchlosť | 0,016 m/s |
| Nominálna rýchlosť | 0,012 m/s |
| Limit cyklov idúcich po sebe | 95 cyklov/hodinu |
| Dĺžka rotačného posunu | 540 mm |
| Životnosť | od 250.000 do 80.000 cyklov, v závislosti na hmotnosti a dĺžke krídla a takisto nastavení pohonu |
| Napájanie | 24Vdc |
| Príkon [Záťaž] |
120W [5A] |
| Nominálny príkon [Nominálna záťaž] |
48W [2A] |
| Izolačná trieda | F |
| Operačná teplota | -20°C až +50°C |
| Ochranná trieda | IP44 |
| Rozmery | 115×965×105 (š×d×v) |
| Hmotnosť | 7kg |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre Vám pohodlné:
- objednať cez eshop: použite tlačítko kúpiť a vložte tovar do košíka internetového obchodu (tlačítko kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 599 857, objednávku môžte spraviť aj telefonicky
- objednať cez email: objednajte na info@branyposuvne.sk
