Objednávka po telefóne 0948599857 a technická podpora pohony 0948647783 NICE Big-Fab BFAB5024 - samostatný podzemný pohon pre krídlovú bránu do krídla 5m/900kg

Dostupnosť produktu: do 3 dní

Tovar štandardne expedujeme do 3 dní.


NICE Big-Fab BFAB5024 - samostatný podzemný pohon pre krídlovú bránu do krídla 5m/900kg NICE Big-Fab BFAB5024 - samostatný podzemný pohon pre krídlovú bránu do krídla 5m/900kg

Kód Váha Cena
Cena s DPH
Kúpiť
NICE-BFAB5024 12 kg 397,99 €
477,59 €
 ks

Popis produktu NICE Big-Fab BFAB5024 - samostatný podzemný pohon pre krídlovú bránu do krídla 5m/900kg

Podzemný pohon NICE Big-Fab BFAB5024 je určený pre automatizáciu krídlových brán do dĺžky jedného krídla 5 m a hmotnosti do 900 kg. Pre presné hodnoty pozrite Limity použitia pohonu.

Podzemný pohon využijete hlavne v situácií, keď:

  • Nie je priestor pre rameno - štandardný ramenový, alebo kĺbový pohon nie je kam umiestniť, lebo tam je napr. stena, plot, múr, prípadne sa Vám tam otvára bránka.
  • Chcete čistý dizajn - pri pohľade na bránu zvonku aj zvnútra vidíte iba plochu brány, pohon je schovaný dole pri stĺpiku pod pántami.
  • Chcete otváranie na veľký uhol - pohon dokáže otvárať bránu na 110°, alebo s použitím doplnkového príslušenstva až na 360°.

Pohon má elektromotor s napájaním 24V takže je vhodný pre intenzívnu prevádzku.

V pohone je veľmi redukovaný prevod, takže elektromotor natočí veľa otáčok, ale os otáčania pohonu sa otočí za minútu iba 0,65 krát. Pohon tým pádom dokáže pohnúť aj veľmi ťažkú bránu. Pre 90° otvorenie to je štvrtina času, čiže otvorenie brány na 90° trvá cca 23 sekúnd.

Vyhotovenie pohonu

Pohon má kovové telo, zapúzdrené so stupňom krytia IP67 (čiže pohon môže byť dočasne ponorený vo vode). Pohon je dodávaný aj s prívodným káblom dĺžky 2 m.

Kompatibilná riadiaca jednotka

Samotný pohon v podstate nič nevie, iba točiť doprava/doľava podľa púšťania napájania z riadiacej jednotky. Pohon NICE Big-Fab BFAB5024 je kompatibilný s riadiacou jednotkou MC824HR10.

Kompatibilita s boxom

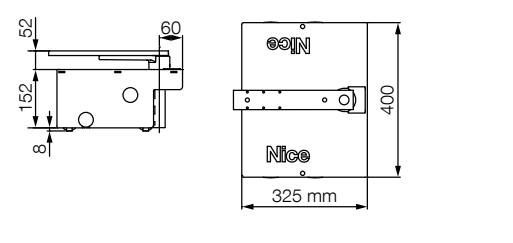

Podzemný pohon ako taký je potrebné osadiť do základového boxu. K pohonu sú dostupné dva základové boxy, ktoré sú úplne totožné, až na materiál vyhotovenia:

  • Oceľový s kataforéznym lakovaním (lakovanie namáčaním) - BFABBOX
  • Nerezový (INOX) - BFABBOXI

Box je obojstranný - pohon s boxom je možné použiť na pravé, aj ľavé krídlo.

Limity použitia pohonu

Hodnoty maximálna dĺžka krídla 5 m a hmotnosť 900 kg sú hraničné, čiže to je buď-alebo.

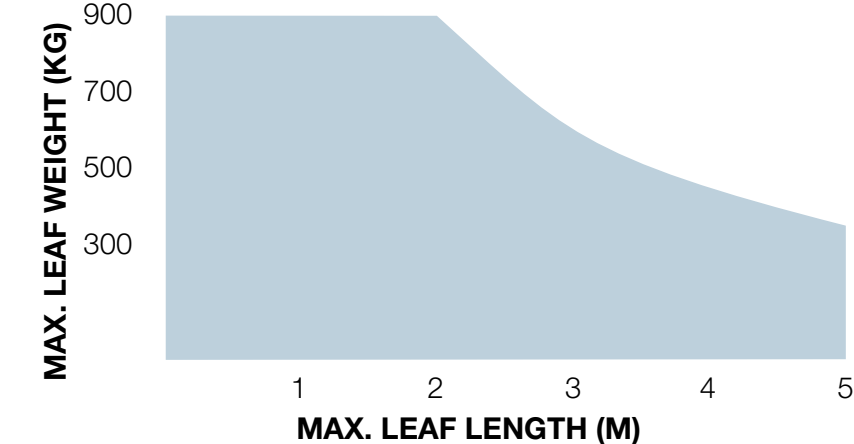

Limit použitia pohonu NICE B-Fab5024



Každá brána má svoju dĺžku krídla (a tým pádom páku) a váhu (a tým pádom silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Big-FAB BFAB5024 je použiteľný pre dĺžky krídiel a váh brán, ako vidno na obrázku vľavo.

Pánty brány musia byť osové - tj. os otáčania pántu krídla musí byť po celú dobu rotácie “na rovnakom mieste”. Takisto musí byť os otáčania úchytu na boxe rovnaká ako os otáčania krídla.

Koncové spínače a dorazy

S pohonom je dodávaný jeden koncový doraz, druhý je dodávaný spoločne so základovým boxom. Maximálny uhol otvorenia pohonu Big-Fab je 110°, tento uhol si viete s pomocou koncových dorazov upraviť napresno bez použitia koncový dorazov na zemi, alebo stene.

S použitím doplnkového príslušenstva NICE BMA1 viete otvoriť krídlo pomocou ozubeného kolieska a reťaze na ľubovoľný uhol (až do 360°), samozrejme pre presný uhol otvorenia je v tomto prípade potreba umiestniť vonkajší doraz.

Výpadok elektriny

K pohonu je potrebný jeden z odblokovacích mechanizmov (prí výpadku elektriny, pre ručný pohyb krídla brány):

  • NICE BMA3 - odblokovanie pomocou páky s hviezdicovou objímkou (praktické)

360°:

Zobraziť fullscreen 360°




Manuály a návody k pohonu



Pohon NICE Big-Fab BFAB5024 bol v minulosti označovaný ako NICE Big-Metro BM5024 alebo XLFAB5024.
