NICE Toona TO6024HS – rýchly 24 V pohon krídlovej brány
NOVINKA
| Dostupnosť produktu: | do 7 dní | Tovar štandardne expedujeme do 7 dní. |
|---|
do 7 dní
645,68 € s DPH
| Hmotnosť |
|---|
| 12 kg |
Popis produktu NICE Toona TO6024HS – rýchly 24 V pohon krídlovej brány
NICE Toona TO6024HS je rýchly samostatný pohon pre jedno krídlo brány s motorom 24 V DC a magnetickým enkodérom. Krajné údaje 6 m a 1 450 kg sa musia posudzovať podľa spoločnej krivky zaťaženia.
NICE uvádza otvorenie o 90° približne za 30 sekúnd pri štandardnej montáži bez započítania rozbehu a spomalenia. Skutočný čas závisí od geometrie, krídla a nastavenia centrály. Motor sa predáva samostatne; príslušenstvo a riadenie treba zvoliť osobitne.
| Rýchla navigácia | |
|---|---|
| Balenie | Príslušenstvo |
| Sady | Limity |
| Životnosť | Montáž |
| Zapojenie | Dorazy |
| Skúška | Odblokovanie |
| Parametre | Údržba |
| Manuál | |
| Príslušenstvo – svorky a polarita | Manuál PDF |
Čo tvorí balenie pohonu

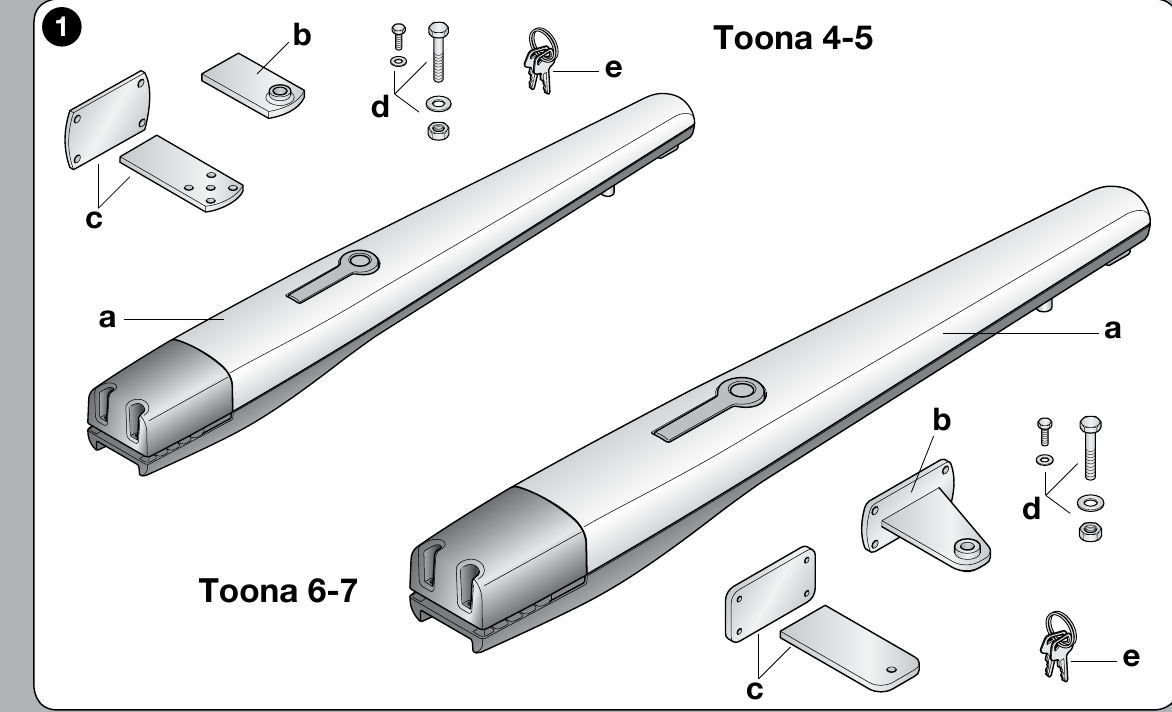

V dolnej časti originálneho obrázka označenej Toona 6–7 sú motor, predná konzola, zadná konzola s platňou, montážny spojovací materiál a kľúče na ručné odblokovanie. Presný počet drobných dielov závisí od vyhotovenia dodaného balenia; riadiaca jednotka a bezpečnostné príslušenstvo sa volia osobitne.
Zapojenie príslušenstva pri MC824HR30
Nasledujúce svorky patria centrále MC824HR30/MCA1R30 v zostave s motorom TO6024HS, nie samotnému motoru. Pred prácou odpojte sieť aj záložnú batériu. Pri inej doske použite jej vlastnú schému.
| Príslušenstvo | Svorky, napätie a polarita |
|---|---|
| Fotobunky BlueBUS | Kompatibilné fotobunky, napríklad EPMB, pripojte dvojvodičovo na BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po zmene zariadení zopakujte učenie. |
| STOP a povely | Vstup STOP prijíma beznapäťový kontakt NO, NC alebo prvok s odporom 8,2 kΩ; jeho stav sa učí. SbS, Open a Close prijímajú beznapäťový kontakt NO na príslušnej dvojici svoriek. Kontakty nemajú +/− a na vstup neprivádzajte cudzie napätie. |
| Pomocné napájanie | Pravá svorka dvojice STOP = −, ľavá svorka dvojice SbS = +, pri orientácii obrázka nižšie (nápisy nad svorkami). Napájanie vhodnej čítačky alebo modulu: 24 V DC (−30 % až +50 %), najviac 200 mA, aj pri Stand-by. Povelové relé modulu zapojte osobitne ako beznapäťový kontakt; overte prípustný rozsah napätia a odber modulu. |
| Maják, zámok, kontrolka | FLASH: 12 V DC, najviac 21 W; ELS: 12 V AC, najviac 15 VA, bez pevného +/−; OGI: 24 V DC, najviac 4 W. Pri FLASH/OGI schéma neurčuje poradie +/− na dvojici svoriek, preto ho neodhadujte; pri polarizovanom výrobku overte označenie na doske aj výrobku. Výstupy môžu mať zmenenú funkciu podľa programovania. |
| Rádio a záloha | Zásuvný prijímač patrí do konektora SM, záložný akumulátor do svojho konektora podľa osadenej dosky. Nepripájajú sa na BlueBUS ani na svorky motora. |
Podrobné polohy svoriek, učenie a skúšku bezpečnostných prvkov nájdete vo vlastnom návode centrály MC824HR30.
Riadiaca jednotka a príslušenstvo
Samostatný motor potrebuje vhodnú centrálu. Aktuálna MC824HR30/MCA1R30 riadi jeden alebo dva 24 V motory a má vlastný návod; pri staršej MC824HR10/MCA1R10 použite návod jej dosky. Konkrétnu výbavu overte v obsahu zvolenej sady.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca jednotka | Riadi 24 V motor; vyberte návod skutočne osadenej dosky. | MC824HR30/MCA1R30 |
| Prijímač | Rádio vyberte podľa kódovania vysielača a dosky. | OXI · OXIBD · OXILR |
| Vysielač | Vyberte podľa prijímača; režimy BD a LR vyžadujú príslušný prijímač. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotobunky | Výber podľa vstupov BlueBUS, napájania a výbavy konkrétnej centrály. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Maják | Napätie, príkon a spôsob blikania musia zodpovedať výstupu centrály. | ELDC · WLT |
Zostavy s pohonom TO6024HS
V ponuke sú samostatné zostavy pre jedno aj dve krídla. Pred objednávkou si na konkrétnej karte overte skutočný obsah sady a dosku.
| Jednokrídlová brána | Dvojkrídlová brána |
|---|---|
| Sada s príslušenstvom Sada s fotobunkami Základná sada | Základná sada Sada s príslušenstvom Sada s fotobunkami |
Rozsah použitia jedného krídla

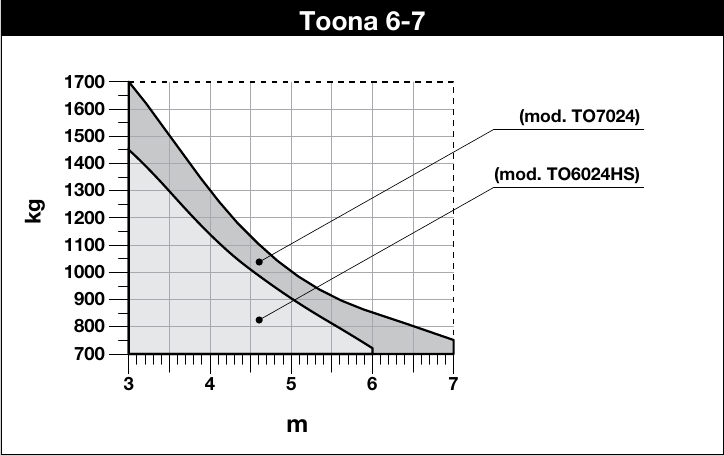

Dĺžka a hmotnosť sú spoločné obmedzenie. Krivka TO6024HS dosahuje približne 1 450 kg pri 3 m; pri 6 m približne 700 kg. Použite iba krivku svojho modelu a zohľadnite odpor pohybu, plnú výplň a vietor; krajné čísla nemožno automaticky spojiť.
Životnosť podľa zaťaženia
Pri jednom krídle sčítajte príslušné indexy hmotnosti, dĺžky a prostredia. Súčet potom porovnajte s grafom NICE. Nad 100 % už graf hodnotu neuvádza. Ide o orientačný odhad životnosti 80 000 až 250 000 pracovných cyklov podľa zaťaženia, nie o záruku.
| Vplyv na jedno krídlo | Index |
|---|---|
| Hmotnosť do 400 kg | 0 % |
| Nad 400 do 500 kg | 10 % |
| Nad 500 kg | 20 % |
| Dĺžka 2–3 m | 0 % |
| Dĺžka 3–4 m | 0 % |
| Dĺžka nad 4 do 5 m | 10 % |
| Dĺžka nad 5 do 6 m | 20 % |
| Teplota nad 40 °C, pod 0 °C alebo vlhkosť nad 80 % | 20 % |
| Plná výplň krídla | 15 % |
| Veterná oblasť | 15 % |
| Graf NICE |
|---|
|
Montáž pohonu a konzol
Pred montážou skontrolujte pevnosť brány, plynulý ručný pohyb krídla, priestor pre odblokovanie a vhodné miesto na pevnej časti krídla. Montáž a elektrické pripojenie zverte kvalifikovanému technikovi.
Uchytenie zadnej konzoly a graf A/B/C
Stĺpik a konzoly: Orientačne odporúčame pevný oceľový stĺpik 120 × 120 mm. Pri 100 × 100 mm musí montážnik osobitne posúdiť hrúbku steny, kotvenie, základ, odsadenie závesu a zaťaženie vetrom. Samotný prierez pevnosť nezaručuje.

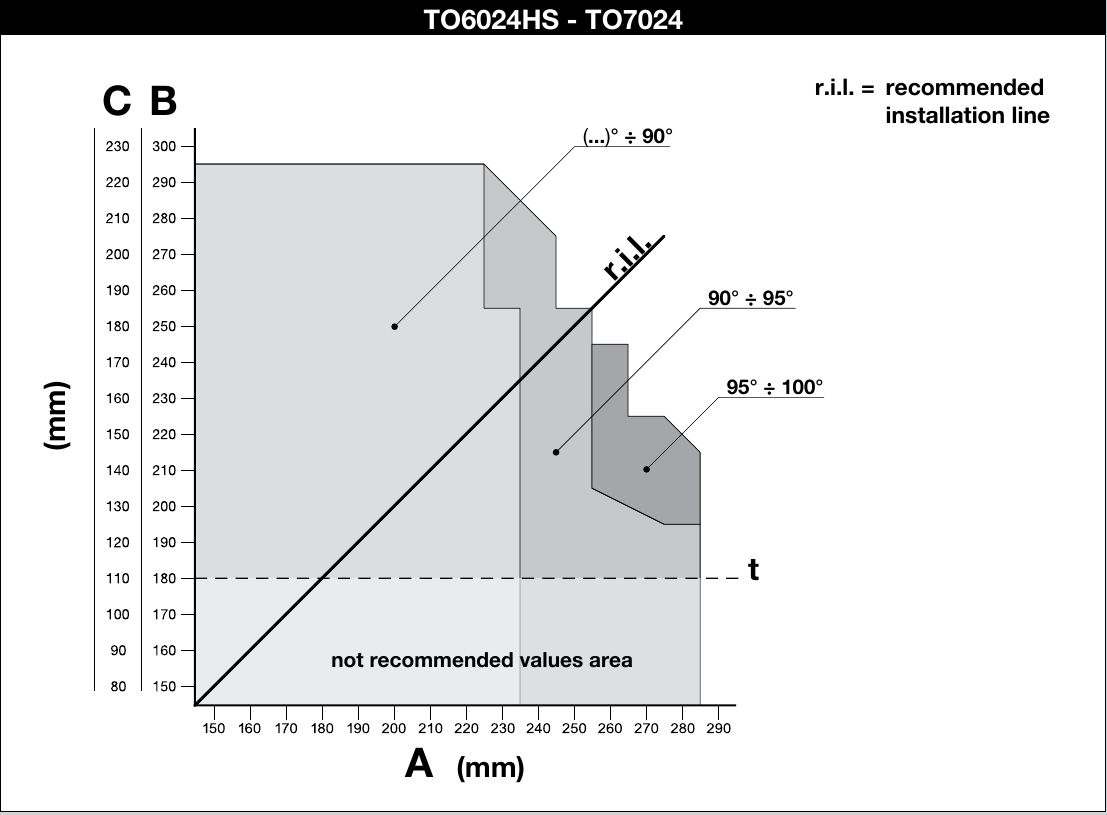

Zmerajte odsadenie závesu C. Na pôvodnom grafe TO6024HS/TO7024 veďte od C vodorovnú čiaru a odčítajte B; priesečník s odporúčanou líniou r.i.l. určí uhol a zvislicou A. Rozmery A a B majú byť podobné. Hodnoty B pod čiarou t NICE neodporúča.

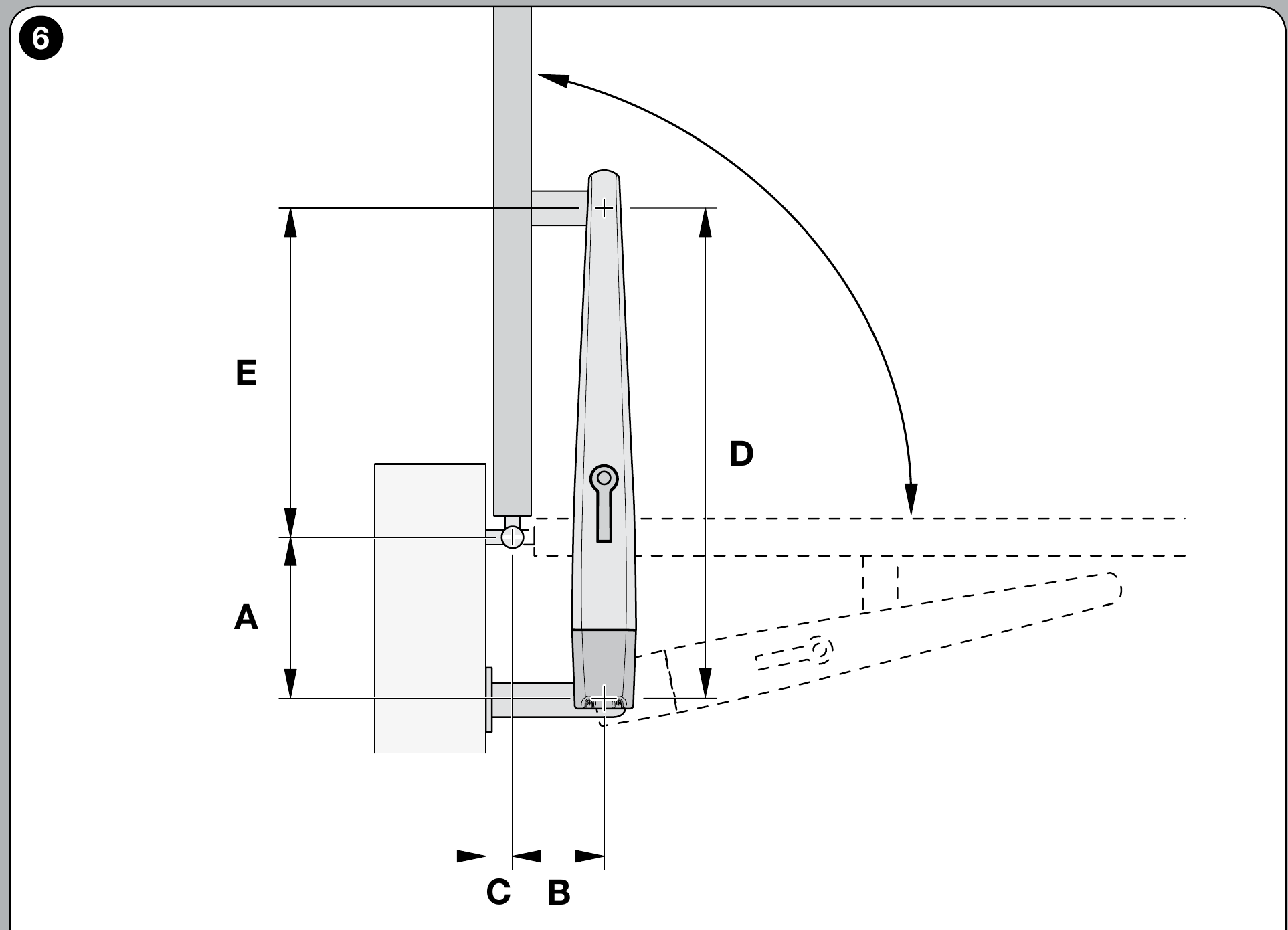

Ak profil stĺpika alebo poloha závesu neumožní dodržať graf, zadnú konzolu treba upraviť alebo zhotoviť vhodné predĺžené uchytenie pre Toona 6–7. Pri otváraní smerom von je predĺžené zadné uchytenie potrebné. Rozmery zvoľte podľa skutočnej brány a pred konečným zvarom overte celý pohyb.
Zadnú konzolu po kontrole geometrie pevne spojte s montážnou platňou a stĺpikom. Spojovací materiál do stĺpika zvoľte podľa podkladu. Prednú konzolu upevnite na pevnú časť krídla; motor musí mať na čapoch potrebnú malú vôľu, aby sa nezasekával.

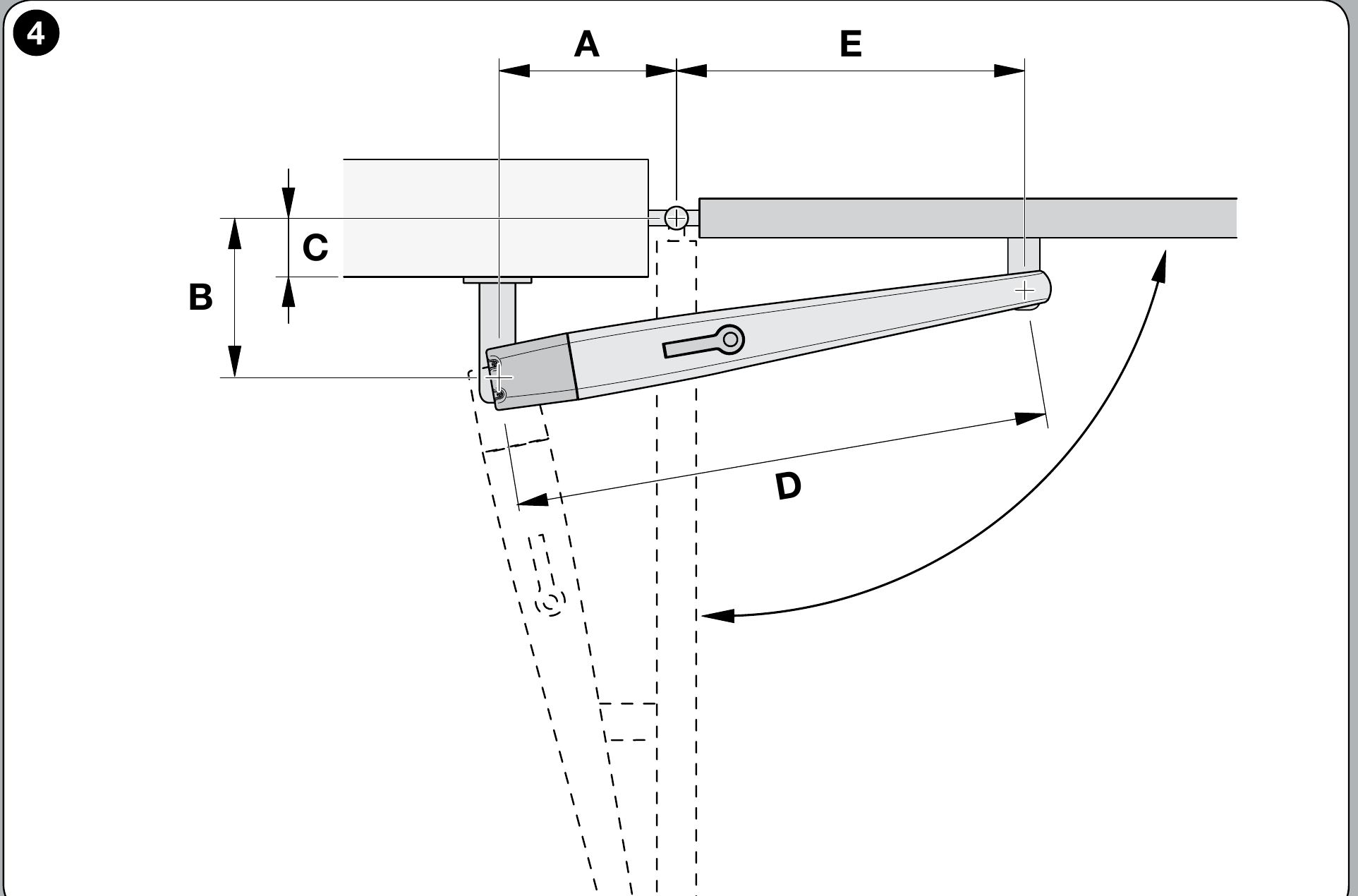

Rozmer D = 1 070 mm. Po určení A z grafu odčítajte E v tabuľke NICE; výškový rozdiel prednej a zadnej konzoly je F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Pri zadnom čape NICE predpisuje maticu dotiahnuť a potom povoliť o 1/10 otáčky, aby medzi dielmi zostala minimálna vôľa. Predné upevnenie dotiahnite podľa výkresu výrobcu.
Kabeláž a zapojenie motora

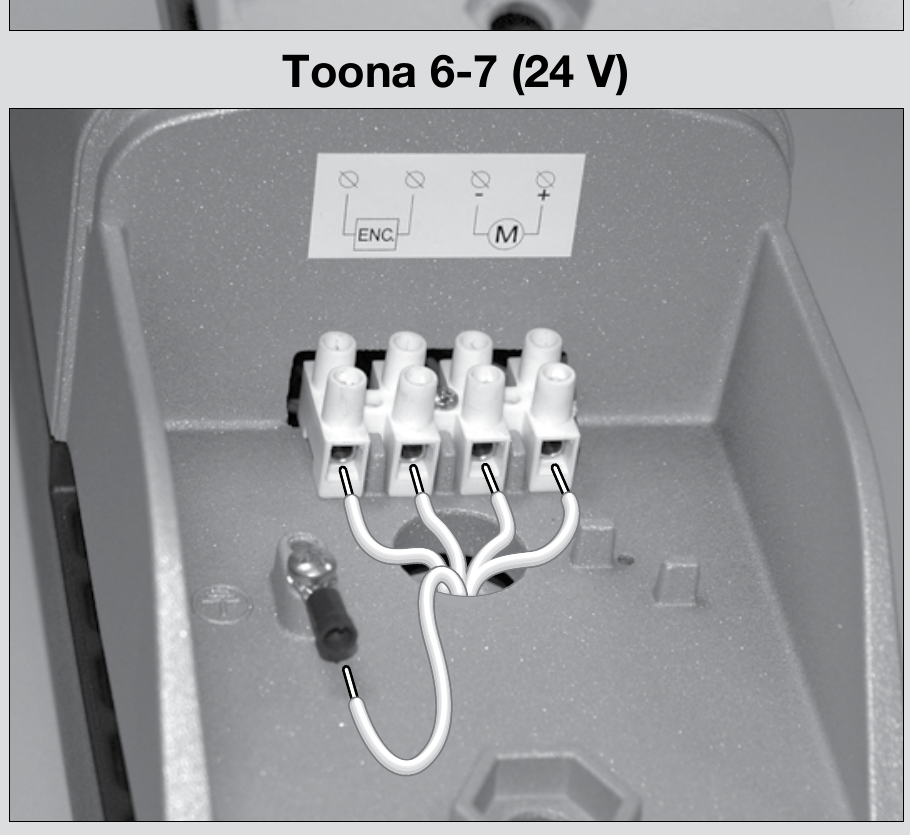

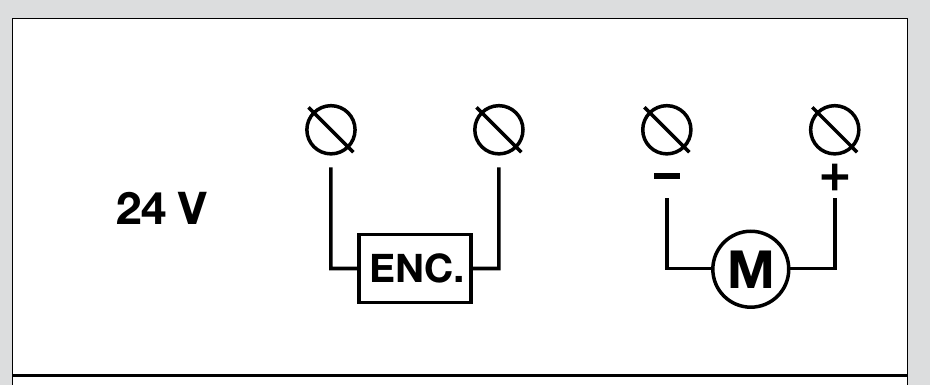

Pred otvorením krytu a zapájaním odpojte napájanie. Pohon má osobitné svorky enkodéra a motora 24 V DC; nezamieňajte ich. Vodiče a ochranné uzemnenie pripojte podľa pôvodného obrázka NICE a návodu skutočne osadenej centrály. Označenie 24 V je napätie motora, nie automaticky sieťové napájanie centrály.
Pri otváraní smerom von sa podľa NICE mení polarita napájania motora. Súčasne musí byť správne navrhnutá montážna geometria; samotná zmena vodičov nestačí. Smer pohybu, polohy zastavenia a bezpečnostné zariadenia potom overte podľa návodu osadenej dosky.
Vnútorné dorazy otvorenia a zatvorenia

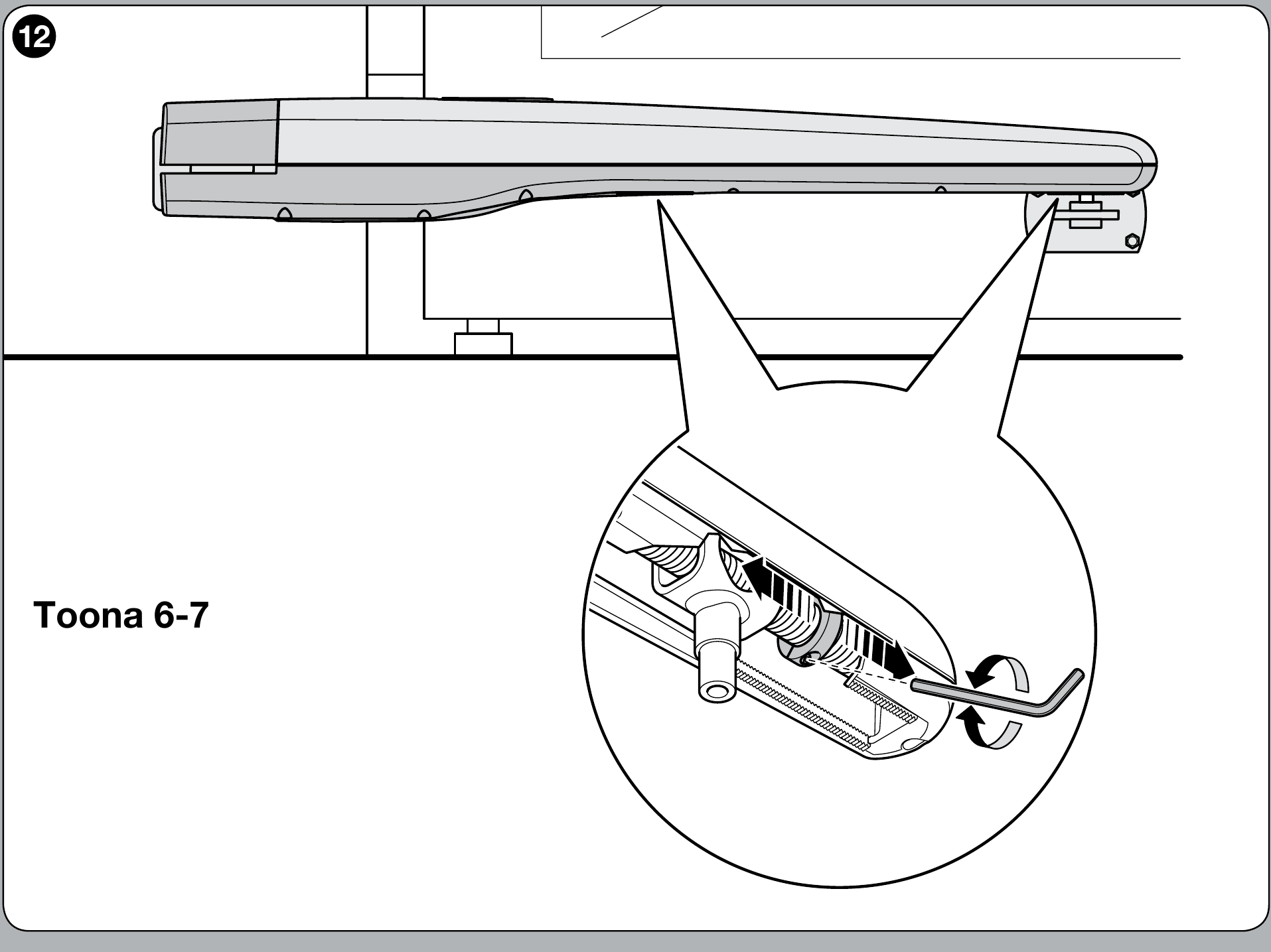

Pri sérii Toona 6–7 sa mechanické dorazy nastavujú pre otvorenie aj zatvorenie. Motor odblokujte, krídlo presuňte tak, aby bola prístupná skrutka dorazu, uvoľnite ju, ručne nastavte požadovanú otvorenú polohu, doraz prisuňte k čapu a dotiahnite. Rovnaký postup zopakujte v požadovanej zatvorenej polohe, potom motor zablokujte. Konečné polohy a bezpečnosť celej brány overte pri skúškach.
Skúška pred prvým používaním
Po montáži a nastavení dorazov musí kvalifikovaný technik odskúšať celú bránu, nie iba rozbeh motora. NICE pri odblokovanom pohone uvádza ako kontrolu ručný pohyb krídla silou najviac 390 N.
- Overiť plynulý ručný pohyb v celom rozsahu, pevnosť konzol a bezpečné odblokovanie.
- Vykonať opakované povely otvoriť, zastaviť a zatvoriť; skontrolovať smer, dobeh, dorazy a pri dvoch krídlach ich poradie podľa návodu centrály.
- Jednotlivo preveriť fotobunky, bezpečnostné hrany a ďalšie osadené ochrany. Technik zmeria prevádzkové sily podľa platných požiadaviek; až po úspešnej skúške možno bránu používať.
Ručné odblokovanie pohonu
Pohon odblokujte alebo zablokujte iba pri stojacom krídle. Ak je osadený elektrozámok, najprv ho odomknite. Pri poruche odpojte napájanie.
- Odsuňte kryt odblokovacieho zámku.
- Vložte dodaný kľúč a otočte ním v smere hodinových ručičiek.
- Zdvihnite páčku a krídlo presuňte ručne. Na opätovné zaistenie páčku sklopte, kľúč otočte späť, vyberte a kryt zatvorte.
Kontrola a údržba
Servis najneskôr každých 6 mesiacov vykoná kvalifikovaný technik. Po odpojení napájania preverí uchytenie, koróziu, opotrebenie, skrutkové spoje a mazanie skrutky s maticou. Po zapnutí preskúša pohyb, odblokovanie a všetky bezpečnostné zariadenia.
Technické vlastnosti
| Parameter | Hodnota |
|---|---|
| Model | TO6024HS |
| Napätie motora | 24 V DC |
| Maximálny / menovitý odber | 5 A / 2,5 A |
| Maximálny / menovitý príkon | 120 W / 60 W |
| Zdvih | 584 mm |
| Rýchlosť bez zaťaženia | 0,016 m/s |
| Maximálna / menovitá sila | 2 200 N / 1 200 N |
| Cykly za hodinu pri menovitej sile | 41 |
| Stupeň ochrany | IP44 |
| Pracovná teplota | −20 až +50 °C |
| Izolačná trieda | F |
| Orientačná životnosť | 80 000 až 250 000 cyklov podľa zaťaženia |
| Rozmery D × Š × V | 1 200 × 128 × 150 mm |
| Hmotnosť motora | 15 kg |
