Popis produktu NICE Toona TO5024HS – rýchly samostatný 24 V pohon krídlovej brány
NICE Toona TO5024HS je rýchly samostatný motor 24 V DC pre jedno krídlo brány. Údaje do 5 m a do 400 kg sú samostatné krajné hodnoty; prípustnú kombináciu určite podľa krivky TO5024HS, nie podľa bežného TO5024.
NICE uvádza otvorenie o 90° približne za 16 sekúnd pri štandardnej montáži bez započítania rozbehu a spomalenia. Skutočný čas závisí od geometrie, krídla a nastavenia centrály. Napätie 24 V je napätím motora; pri aktuálnej MC824HR30/MCA1R30 sa riaďte návodom tejto dosky.
| Rýchla navigácia | |
|---|---|
| Balenie | Limity |
| Životnosť | Montáž |
| Zapojenie | Doraz |
| Príslušenstvo | Centrála |
| Odblokovanie | Parametre |
| Údržba | Manuál |
| Príslušenstvo – svorky a polarita | Manuál PDF |
- Rýchla verzia HS: 0,025 m/s bez zaťaženia; 0,018 m/s pri zaťažení.
- Jedno krídlo do 5 m a do 400 kg iba v kombinácii dovolenej grafom TO5024HS.
- Vnútorný doraz otvorenia, ručné odblokovanie a samostatné vodiče enkodéra.
Čo je pri samostatnom pohone
| Súčasť podľa NICE | Účel |
|---|---|
| Motor TO5024HS | Pohon jedného krídla brány. |
| Predná a zadná konzola s montážnou platňou | Uchytenie na krídlo a stĺpik. |
| Spojovacie diely a odblokovacie kľúče | Montáž pohonu na konzoly a ručný pohyb pri výpadku. |
Presný počet dielov závisí od dodanej verzie; skontrolujte balenie podľa obrázka 1 v návode NICE. Kotviace skrutky a hmoždinky do stĺpika alebo múru sa dodávajú podľa podkladu samostatne. Riadiacu jednotku a bezpečnostné príslušenstvo vyberte podľa konkrétnej zostavy.
Rozsah použitia
TO5024HS: hranica 400 kg platí približne pri krídle do 2 m; pri 5 m graf ukazuje približne 190 kg. Posúďte aj odpor pohybu, výplň krídla a vietor. Graf je hranica použitia, nie prísľub životnosti.
Životnosť podľa zaťaženia
Pre každé krídlo sčítajte príslušné indexy hmotnosti, dĺžky a podmienok prostredia. Na originálnom grafe odčítajte orientačný počet cyklov. Výpočet je odhad výrobcu, nie záruka životnosti.
| Vplyv na jedno krídlo | Index |
|---|---|
Hmotnosť do 300 kg | 0 % |
Nad 300 do 400 kg | 10 % |
Dĺžka 2–3 m | 0 % |
Dĺžka nad 3 do 4 m | 10 % |
Dĺžka nad 4 do 5 m | 20 % |
Teplota nad 40 °C, pod 0 °C alebo vlhkosť nad 80 % | 20 % |
Plná výplň krídla | 15 % |
Veterná oblasť | 15 % |
| Graf NICE |
|---|
|
Výber riadiacej jednotky
Aktuálna: MC824HR30/MCA1R30. Pri staršej zostave overte označenie dosky; návod novej dosky sa na starú automaticky nevzťahuje. Motor sa predáva aj samostatne, preto skontrolujte obsah konkrétnej sady.
Ak si nie ste istí výberom dosky alebo montážnej geometrie, kontaktujte technickú podporu.
I. Montáž zadnej uchytávacej konzoly
Uchytenie konzol: Na bežnej oceľovej konštrukcii sa orientačne odporúča stĺpik 120 × 120 mm. Profil 100 × 100 mm možno použiť po posúdení materiálu, hrúbky steny, výšky, základu, kotvenia a zaťaženia vetrom. Samotný rozmer stĺpika pevnosť montáže nepotvrdzuje.

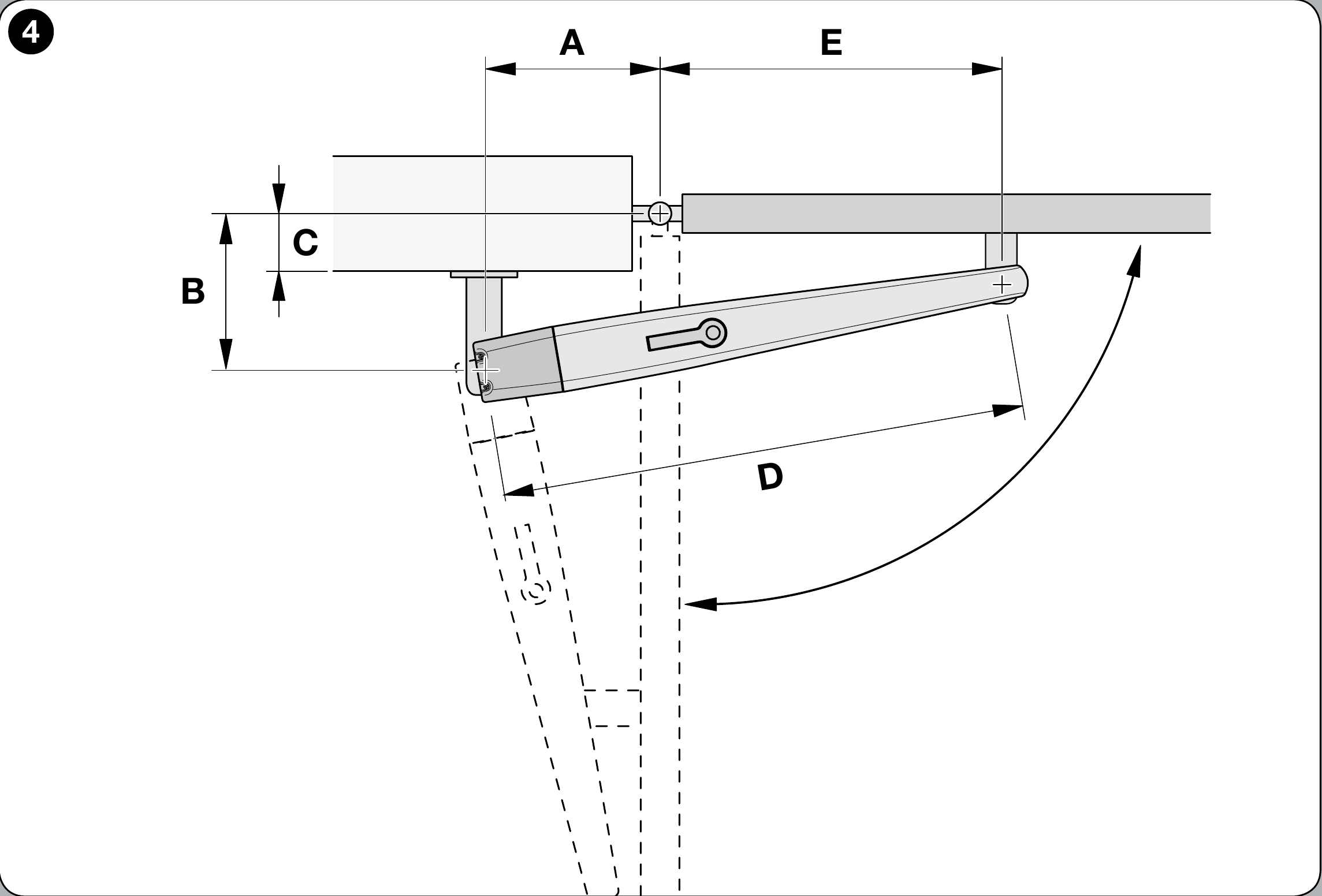

Odmerajte odsadenie závesu C, z originálneho montážneho grafu určite B, uhol otvorenia a A. A a B majú byť podobné; hodnoty B pod čiarou t NICE neodporúča. Ak stĺpik alebo odsadenie závesu neumožňuje zachovať geometriu, upravte konzolu alebo použite predĺženú zadnú konzolu PLA6. Pri otváraní smerom von je predĺžená zadná konzola potrebná; rozmer určite podľa skutočnej brány. Pred privarením premerajte dodané konzoly a overte celý pohyb krídla.
Pred montážou skontrolujte pevnosť krídla, jeho plynulý ručný chod a prístup k odblokovaniu pohonu.
- Zmerajte odsadenie závesu C podľa nákresu brány.
- Na grafe od C veďte vodorovnú čiaru a odčítajte B.
- Priesečník s odporúčanou líniou r.i.l. ukáže prípustný uhol; zvislicou odčítajte A.
- Pred privarením konzoly preverte A, B a celý pohyb krídla. Hodnoty B pod čiarou t NICE neodporúča.

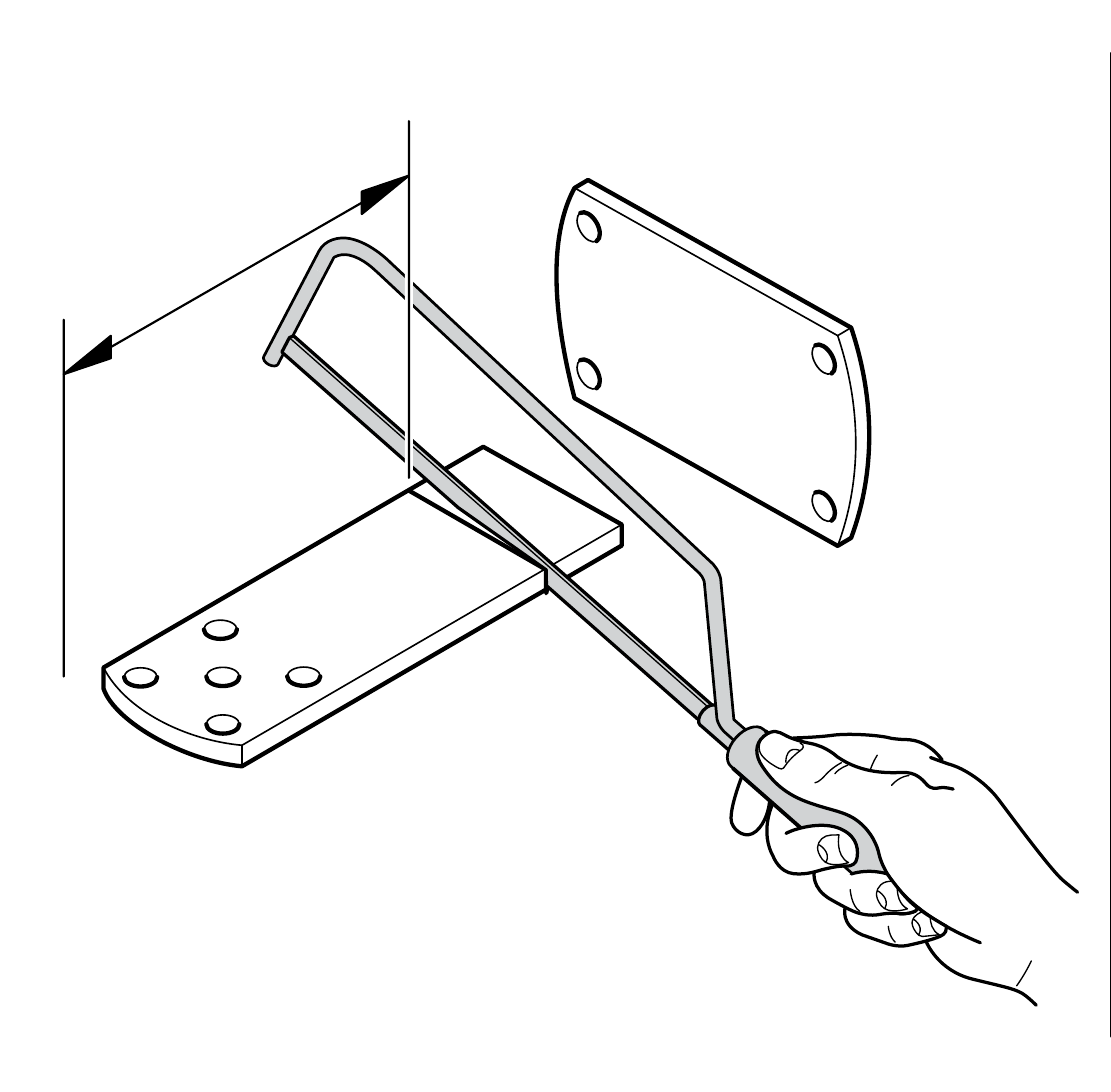

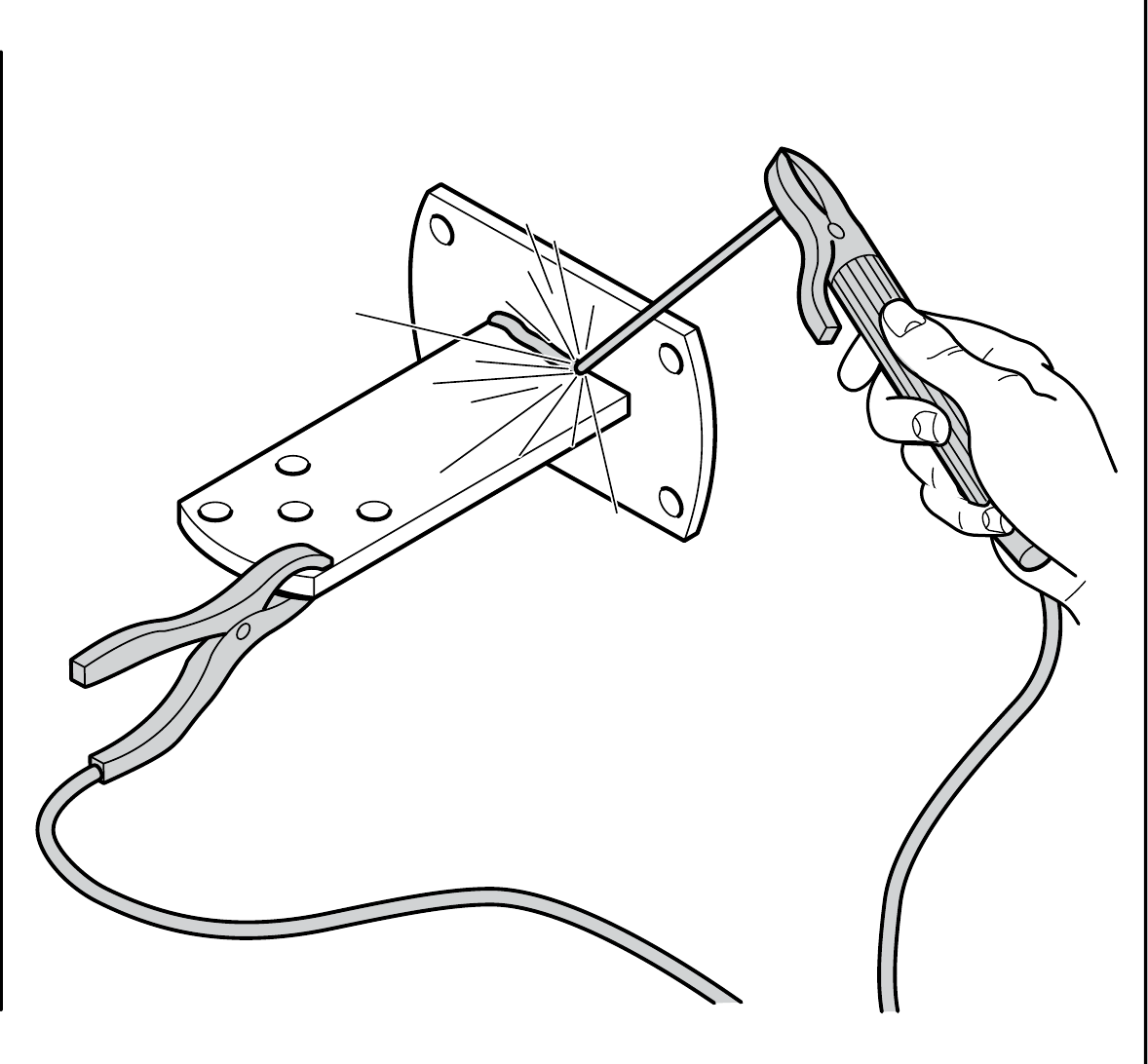

Dodaná zadná konzola série Toona 4–5 má dĺžku 150 mm. Ak treba upraviť jej dĺžku, po skúške geometrie ju skráťte a pevne spojte s montážnou platňou podľa výkresu NICE.
II. Montáž prednej uchytávacej konzoly

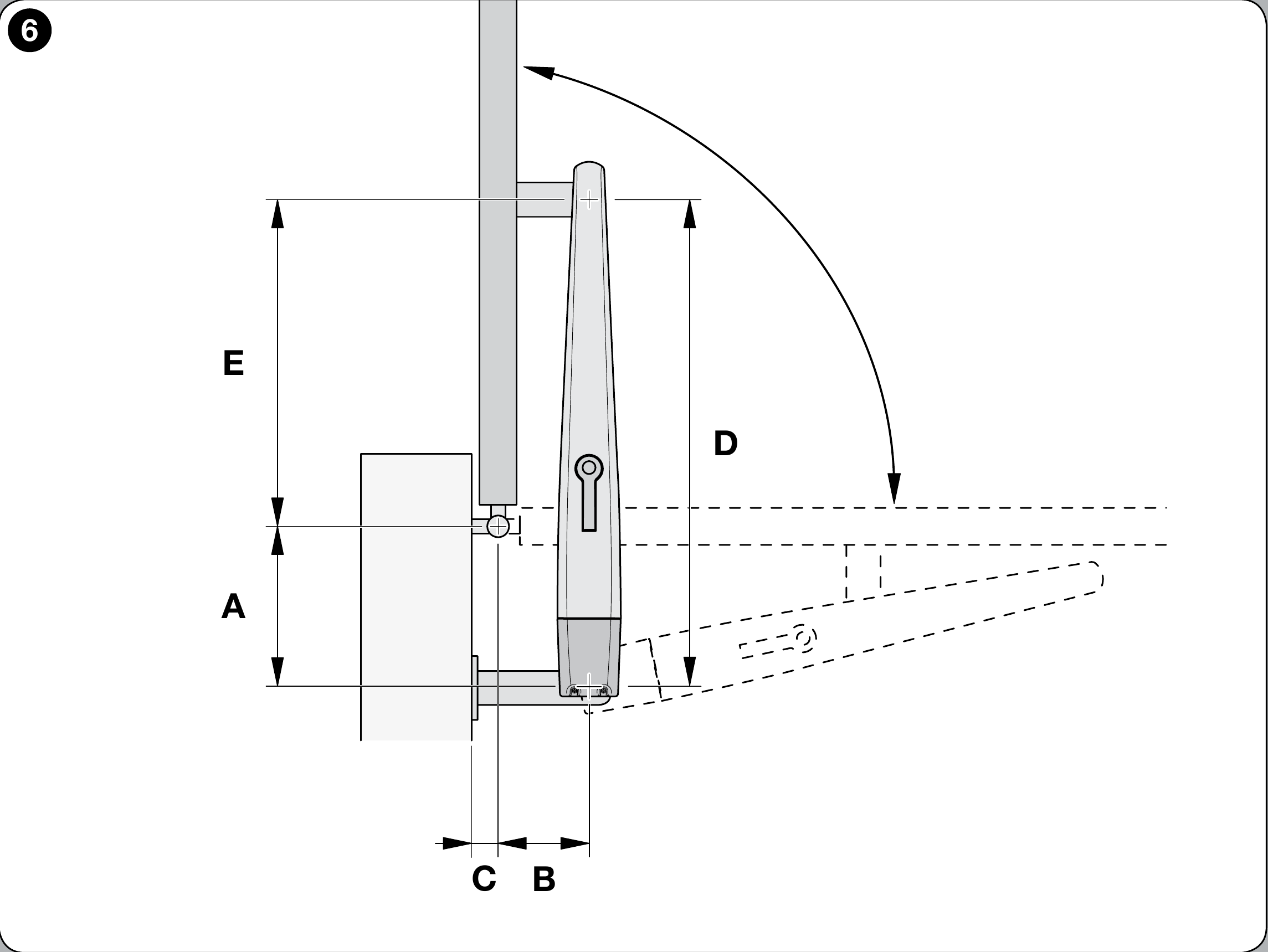

Prednú konzolu osaďte podľa pevného rozmeru D = 880 mm a tabuľky E pre zvolené A. Originálny výkres NICE pre Toona 4–5 uvádza výškový rozdiel F = 34 mm. Pred konečným uchytením premerajte skutočne dodané konzoly a overte voľný pohyb krídla.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Zadnú konzolu upevnite na pevný stĺpik a prednú na pevnú časť krídla. Pred finálnym privarením skontrolujte celý pohyb krídla a voľný chod pohonu.

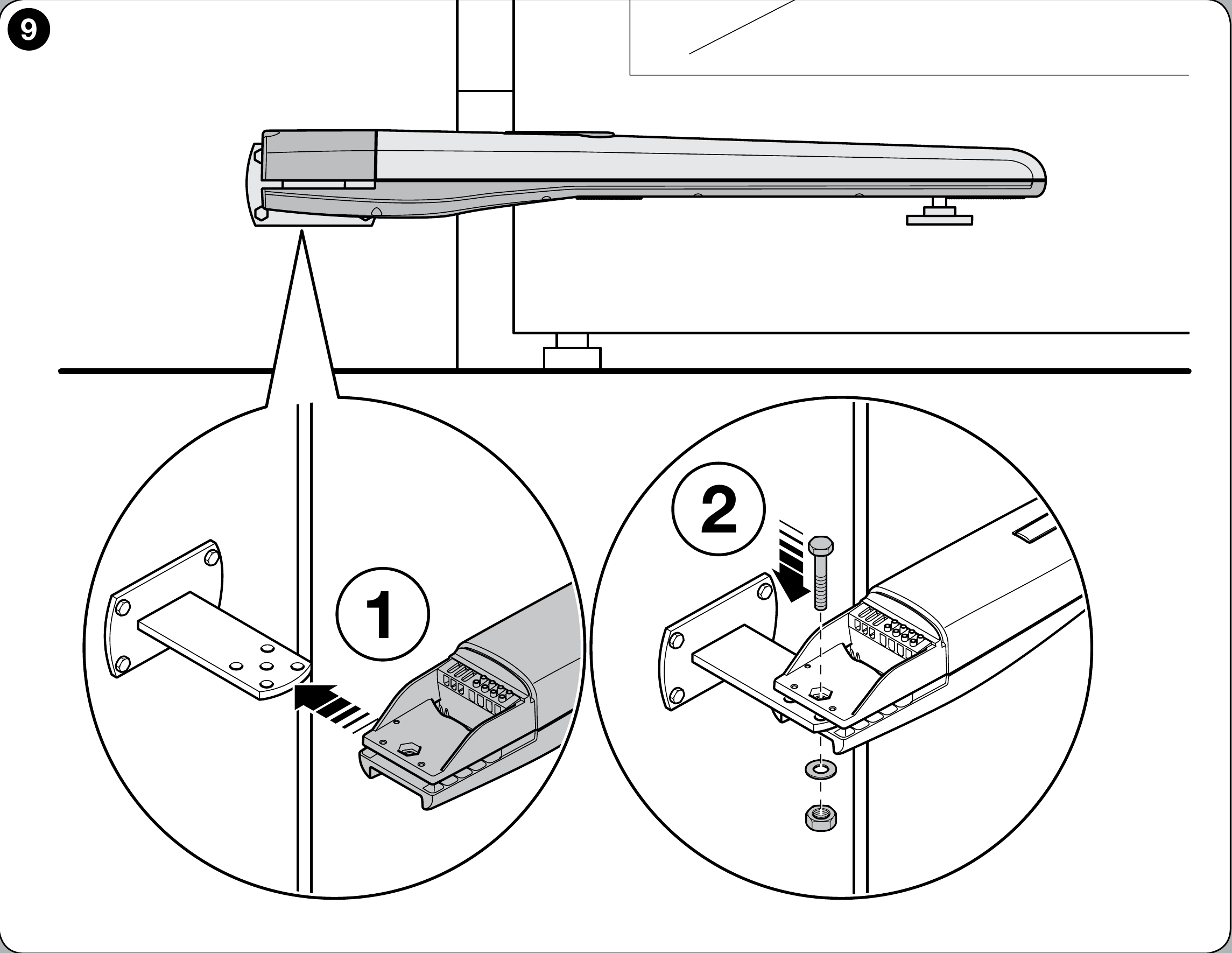

III. Montáž pohonu na zadnú konzolu
- Pripevnite motor na zadnú konzolu dodaným čapom alebo skrutkou, podložkou a maticou podľa výkresu NICE.
- Maticu dotiahnite a potom povoľte približne o 1/10 otáčky, aby zostala minimálna vôľa na pohyb uloženia.

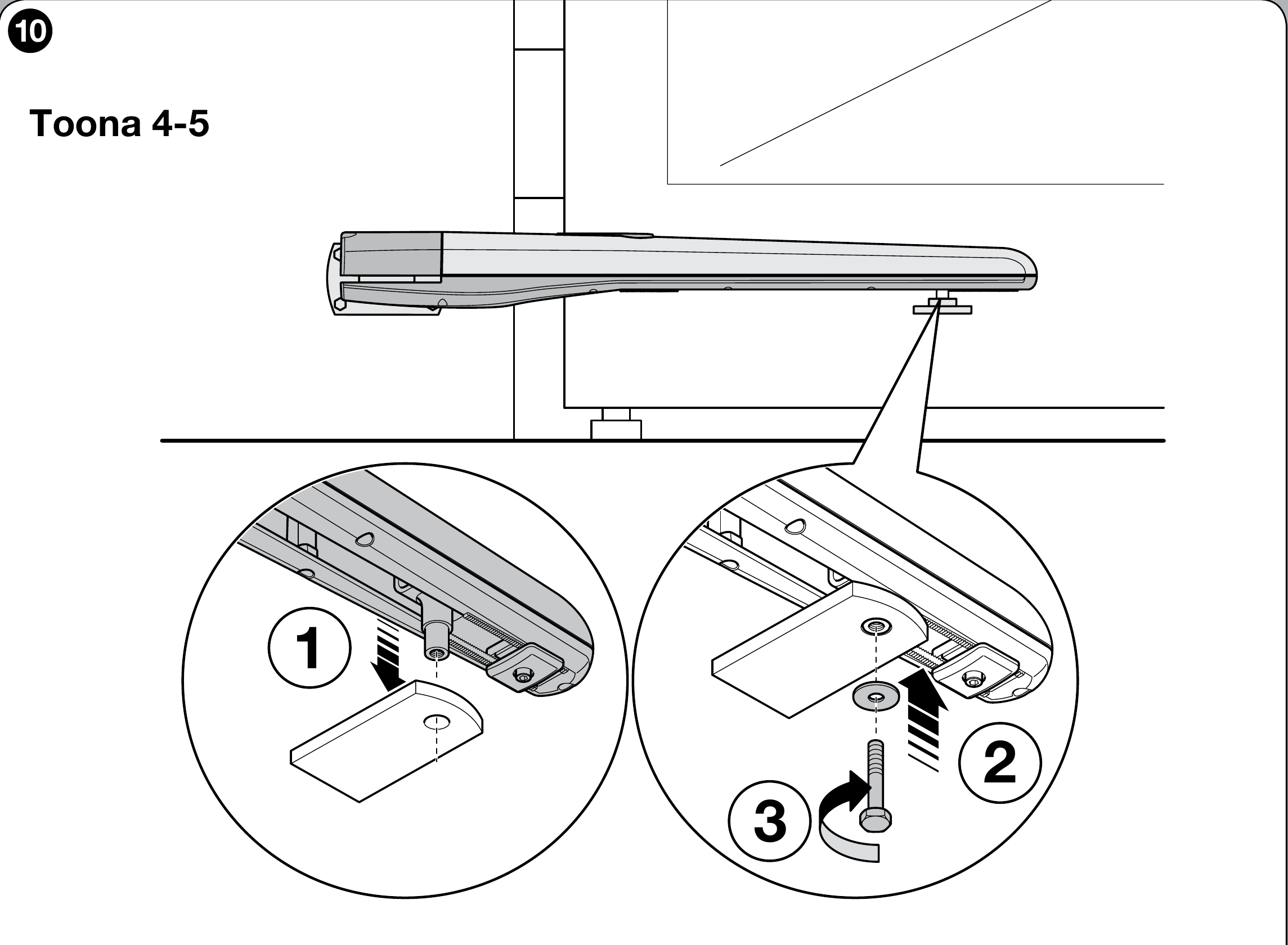

IV. Montáž pohonu na prednú konzolu
Prednú konzolu prichyťte na pevnej časti krídla, skontrolujte celý chod a až potom dokončite jej upevnenie. Motor spojte s konzolou dodaným čapom a podložkou podľa výkresu NICE.
V. Nastavenie mechanického dorazu otvorenia

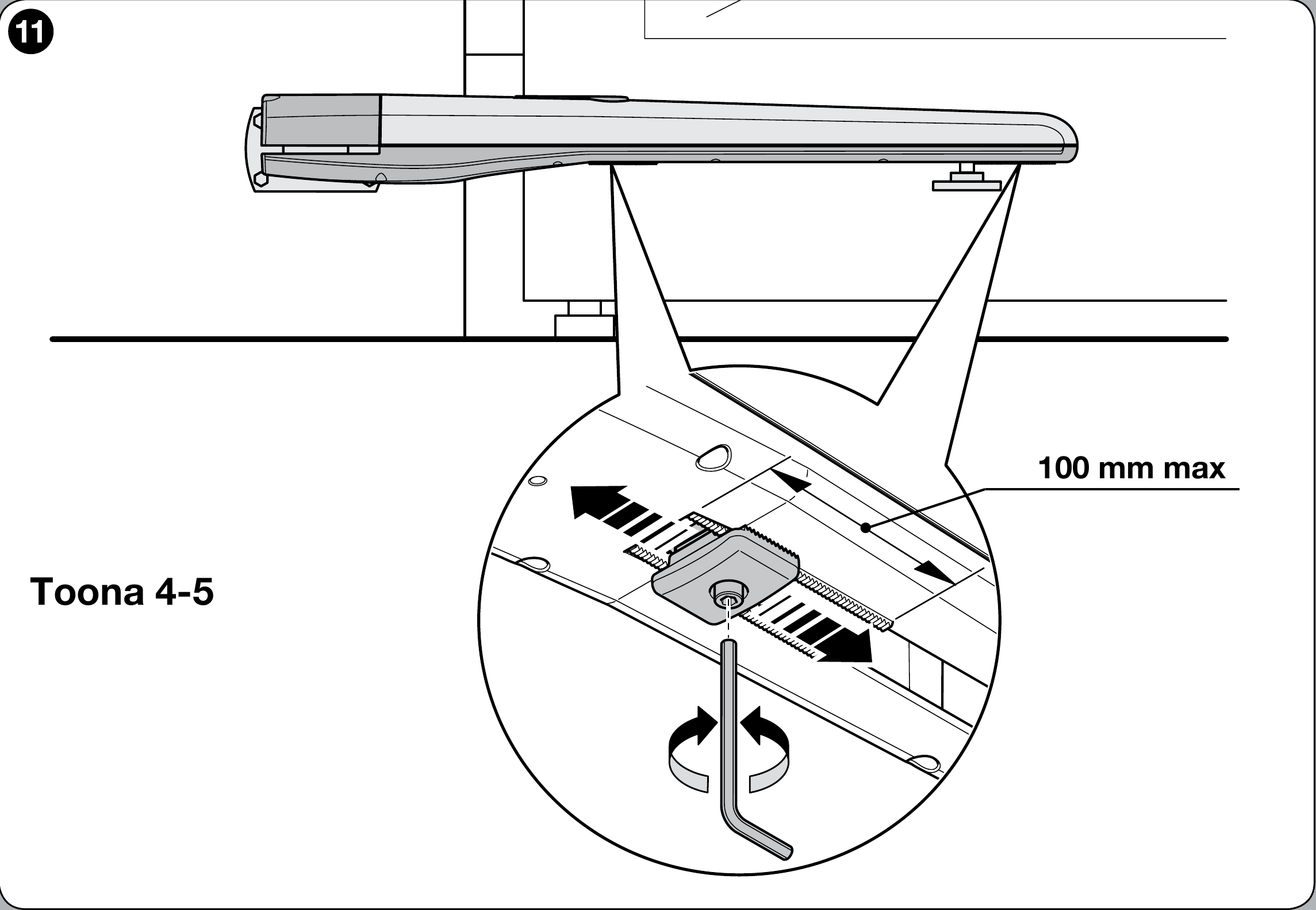

TO5024HS má vnútorný doraz otvorenia. Pri jeho nastavení dodržte rozsah označený na výkrese NICE ako 100 mm max. Zatvorenú polohu a potrebu vonkajších dorazov riešte podľa konkrétnej brány.
- Odblokujte pohon podľa postupu ručného odblokovania.
- Uvoľnite skrutku dorazu otvorenia a krídlo ručne presuňte do požadovanej otvorenej polohy.
- Doraz prisuňte k čapu a skrutku dotiahnite podľa výkresu.
- Krídlo ručne zatvorte a pohon znovu zablokujte.

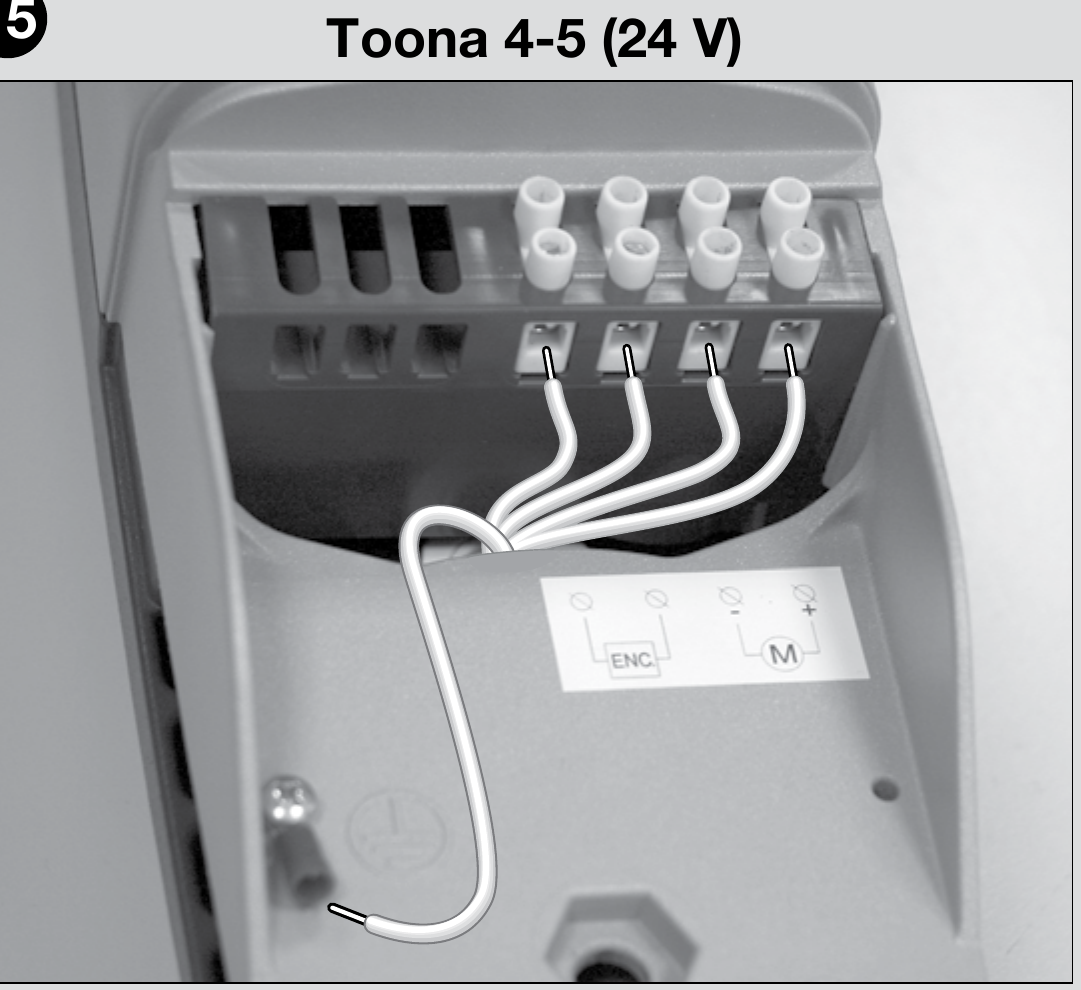

Kabeláž a zapojenie motora

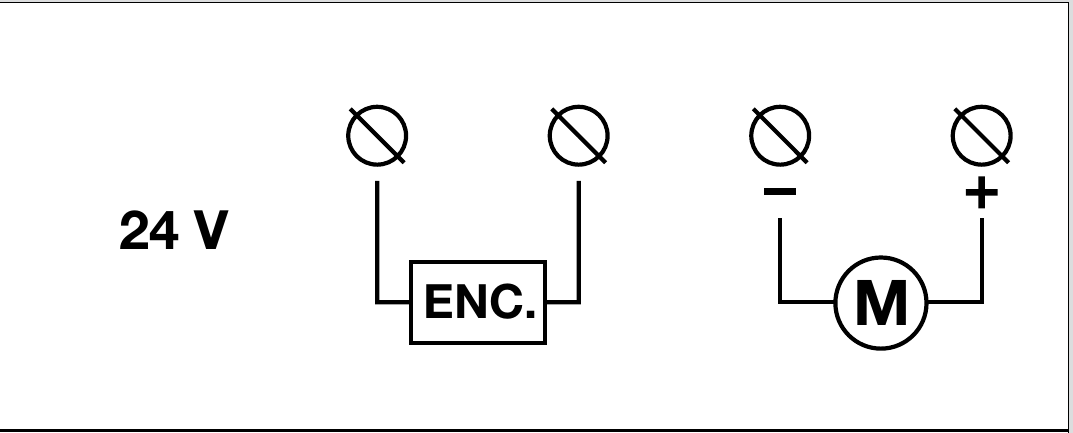

Pred zapájaním odpojte elektrické napájanie. Napätie 24 V DC je napätie motora; napájanie centrály a výstupy príslušenstva sa posudzujú zvlášť. Motor má samostatný pár vodičov motora a pár enkodéra. Pri pohone série 4–5 sú svorky označené podľa obrázka; pri sérii 6–7 použite jej samostatný obrázok. Pripojenie na riadiacej doske určite výlučne podľa skutočnej dosky v zostave. Pri bráne otváranej smerom von sa podľa NICE mení polarita napájania motora; enkodér nepripájajte ako napájanie motora.
Po zapojení overte smer pohybu, polohy zastavenia a bezpečnostné prvky podľa manuálu konkrétnej centrály. Elektrické pripojenie a skúšky patria odborne spôsobilej osobe.
Kontrola pred prvým spustením
Montáž, elektrické pripojenie a uvedenie automatickej brány do prevádzky zverte kvalifikovanému technikovi. Pred zapnutím musí krídlo po odblokovaní prejsť celú dráhu plynulo, bez zadrhávania, a konzoly aj stĺpik musia zostať pevné.
- Po zapojení podľa skutočnej riadiacej jednotky skontrolujte smer pohybu a nastavte polohy podľa jej návodu. Nastavenie sily patrí do centrály, nie do samotného motora.
- Vyskúšajte doraz otvorenia, bezpečnostné fotobunky, prípadné bezpečnostné hrany, ovládanie STOP a ručné odblokovanie. Technik musí overiť bezpečné sily a pri bránke v krídle aj blokovanie pohonu pri jej otvorení.
- Zákazníkovi odovzdajte postup odblokovania a návod skutočne osadenej centrály.
Zapojenie príslušenstva pri MC824HR30
Nasledujúce svorky patria centrále MC824HR30/MCA1R30 v zostave s motorom TO5024HS, nie samotnému motoru. Pred prácou odpojte sieť aj záložnú batériu. Pri inej doske použite jej vlastnú schému.

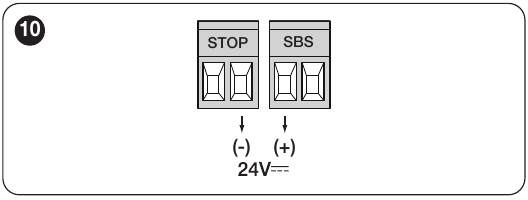

| Príslušenstvo | Svorky, napätie a polarita |
|---|---|
| Fotobunky BlueBUS | Kompatibilné fotobunky, napríklad EPMB, pripojte dvojvodičovo na BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po zmene zariadení zopakujte učenie. |
| STOP a povely | Vstup STOP prijíma beznapäťový kontakt NO, NC alebo prvok s odporom 8,2 kΩ; jeho stav sa učí. SbS, Open a Close prijímajú beznapäťový kontakt NO na príslušnej dvojici svoriek. Kontakty nemajú +/− a na vstup neprivádzajte cudzie napätie. |
| Pomocné napájanie | Pravá svorka dvojice STOP = −, ľavá svorka dvojice SbS = +, pri orientácii obrázka nižšie (nápisy nad svorkami). Napájanie vhodnej čítačky alebo modulu: 24 V DC (−30 % až +50 %), najviac 200 mA, aj pri Stand-by. Povelové relé modulu zapojte osobitne ako beznapäťový kontakt; overte prípustný rozsah napätia a odber modulu. |
| Maják, zámok, kontrolka | FLASH: 12 V DC, najviac 21 W; ELS: 12 V AC, najviac 15 VA, bez pevného +/−; OGI: 24 V DC, najviac 4 W. Pri FLASH/OGI schéma neurčuje poradie +/− na dvojici svoriek, preto ho neodhadujte; pri polarizovanom výrobku overte označenie na doske aj výrobku. Výstupy môžu mať zmenenú funkciu podľa programovania. |
| Rádio a záloha | Zásuvný prijímač patrí do konektora SM, záložný akumulátor do svojho konektora podľa osadenej dosky. Nepripájajú sa na BlueBUS ani na svorky motora. |
Podrobné polohy svoriek, učenie a skúšku bezpečnostných prvkov nájdete vo vlastnom návode centrály MC824HR30.
Príslušenstvo podľa riadiacej jednotky
Príslušenstvo vyberte podľa rozhrania skutočne osadenej centrály a prijímača. Bezdrôtové a povelové zariadenia môžu potrebovať ďalšiu výbavu alebo nastavenie.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Riadi 24 V motor; postupy patria k skutočne osadenej doske. | MC824HR30 |
| Prijímač | Rádiový prijímač vyberte podľa kódovania vysielača. | OXI · OXIBD · OXILR |
| Vysielač | Vyberte podľa prijímača: obojsmerné BD a LR režimy potrebujú zodpovedajúci prijímač. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotobunky | Použitie závisí od rozhrania BlueBUS a pri bezdrôtových typoch aj od ďalšej výbavy. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Maják | Napätie a príkon sa musia zhodovať s výstupom skutočnej centrály. | ELDC · WLT |

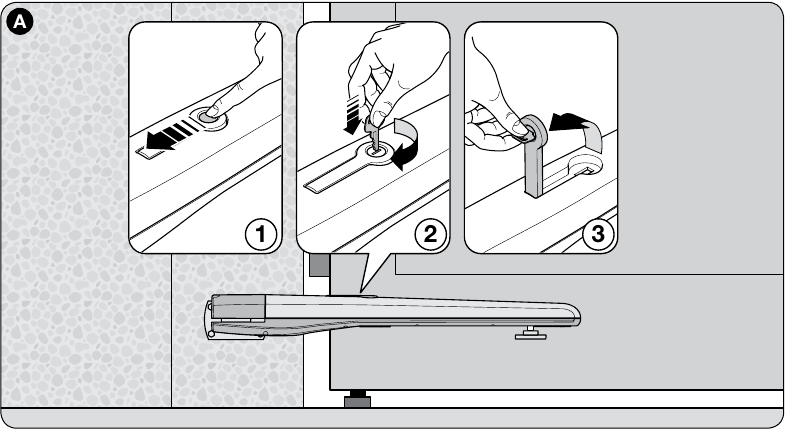

Ručné odblokovanie pohonu
Odblokujte alebo zablokujte pohon iba pri stojacom krídle. Ak je na bráne elektrozámok, najprv ho odomknite. Pri poruche odpojte napájanie.
- Odsuňte ochrannú krytku, vložte dodaný kľúč a otočte ním v smere hodinových ručičiek.
- Zdvihnite odblokovaciu páčku a krídlo posuňte ručne.
- Na opätovné zablokovanie páčku sklopte, kľúč otočte proti smeru hodinových ručičiek, vyberte ho a krytku zatvorte.
Pred opätovným spustením skontrolujte, že je pohon zaistený a v dráhe brány nikto nie je.
Kontrola a údržba
Servis najneskôr každých 6 mesiacov vykoná kvalifikovaný technik. Po odpojení napájania preverí uchytenie, opotrebenie, koróziu a mazanie skrutky s maticou. Po zapnutí otestuje pohyb, odblokovanie aj bezpečnostné zariadenia.
Technické vlastnosti
Údaj 75 cyklov/h platí podľa NICE pri menovitej sile. Rýchlosť 0,025 m/s je bez zaťaženia; pri zaťažení výrobca uvádza 0,018 m/s.
| Parameter | Hodnota |
|---|---|
Model | TO5024HS |
Motor pohonu | 24 V DC |
Maximálny / menovitý odber | 5 A / 2,5 A |
Maximálny / menovitý príkon | 120 W / 60 W |
Zdvih | 505 mm |
Rýchlosť bez zaťaženia | 0,025 m/s |
Rýchlosť pri zaťažení | 0,018 m/s |
Maximálna / menovitá sila | 1 800 N / 600 N |
Cykly za hodinu pri menovitej sile | 75 |
Ochrana | IP44 |
Pracovná teplota | −20 až +50 °C |
Izolačná trieda | F |
Orientačná životnosť podľa NICE | 80 000 až 250 000 pracovných cyklov |
Rozmery D × Š × V | 965 × 115 × 105 mm |
Hmotnosť motora | 7,5 kg |
Hmotnosť motora v tabuľke je údaj NICE bez balenia. Hmotnosť pri objednávanom variante zahŕňa aj balenie a slúži na výpočet dopravy.
Slovensko-český montážny manuál NICE Toona. Programovanie, učenie polôh a rádio riešte v návode skutočne osadenej riadiacej jednotky.
