NICE TITAN TTN3724HS - samostatný pohon pre krídlové brány do krídla 3,7m/450kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
334,12 € s DPH
| Hmotnosť |
|---|
| 12 kg |
Popis produktu NICE TITAN TTN3724HS - samostatný pohon pre krídlové brány do krídla 3,7m/450kg
Upozornenie!
Pri krídlovom pohone NICE Titan TTN3724HS s riadiacou jednotkou verzie R30 (MC824HR30) je pre pripojenie záložného zdroja PS124 alebo PS324 potrebné použiť redukciu kábla CABLA11.
NICE TITAN TTN3724HS je samostatný rýchly lineárny pohon pre jedno krídlo brány. Motor má 24 V DC a magnetický enkodér; riadiacu jednotku neobsahuje. Pripája sa k NICE MC824HR30. Pre dvojkrídlovú bránu sú potrebné dva motory a jedna vhodne zapojená centrálna jednotka.
Ide o nevratný pohon s pohodlným odblokovaním kľúčom vo vrchnej časti. Otvorenie na 90° trvá orientačne približne 12 sekúnd pri typickej montáži bez započítania rozbehu a spomalenia; skutočný čas závisí od montážnych rozmerov, nastavenia a zaťaženia. Limity 3,7 m a 450 kg sa posudzujú spolu podľa grafu použitia.
Riadiaca jednotka a kompatibilné príslušenstvo
Magnetický enkodér pomáha riadeniu sledovať polohu krídla a rozpoznať prekážku. Samonačítanie polôh, spomalenie v oboch smeroch, ovládanie tromi tlačidlami a nastavenie sily zabezpečuje MC824HR30 s doskou MCA1R30. Riadenie využíva dvojitú technológiu rozlišovania prekážok. Bezpečnosť musí byť overená na celej bráne.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca jednotka | Ovláda jeden alebo dva motory TTN3724HS a ich magnetické enkodéry. | MC824HR30 Kompatibilita |
| Fotobunky | Ochrana prejazdu. BlueBUS je zapojenie príslušenstva na centrále, nie napájací kábel motora. | NICE EPMB Zapojenie a adresovanie |
| Výstražné svetlo | Signalizácia pohybu z výstupu FLASH. | NICE ELDC Elektrické údaje výstupu |
| Prijímač a ovládač | Zásuvný prijímač v centrále a kompatibilný vysielač; samostatný motor ich neobsahuje. | NICE OXIBD / NICE MYGO4 Párovanie ovládačov |
| Elektrický zámok | Doplnkové zaistenie krídla podľa mechaniky brány; vertikálne alebo horizontálne vyhotovenie. | NICE PLA10 / NICE PLA11 Výstup ELS 12 V AC |
| Záložné napájanie | Prevádzka pri výpadku prúdu; vyberajte podľa konektora a verzie centrály. | NICE PSS324 Batérie a CABLA11 |
| Solárna zostava | Alternatívne napájanie po posúdení spotreby, počtu cyklov a slnečných podmienok. | NICE SOLEMYO SYKCE30 Podmienky prevádzky |
MC824L ani centrálna jednotka pre iný typ enkodéra nie sú náhradou za MC824H pre tento motor. TTN3724HS sa tiež líši od vratného TTN3724RHS a od rýchlejšieho TTN3724HSC; ich riadenie a technické údaje sa nezamieňajú.
Sady pre jedno alebo dve krídla
Všetky uvedené sady TITAN obsahujú MC824HR30, prijímač OXIBD a ovládač MYGO4. Verzie s fotobunkami pridávajú EPMB; verzie s príslušenstvom aj výstražné svetlo ELDC. Limity vždy platia pre jedno krídlo a jeden motor.
| Jedno krídlo | Samostatný motor | Dve krídla |
|---|---|---|
| Základná sada S fotobunkami S príslušenstvom  Jeden motor + centrálna jednotka. | TITAN TTN3724HS Tento výrobok. Bez centrálnej jednotky, fotobuniek a rádiového ovládania. | Základná sada S fotobunkami S príslušenstvom  Dva motory + jedna centrálna jednotka. |
Čo obsahuje samostatný pohon
Balenie obsahuje jeden motor TTN3724HS, prednú a zadnú montážnu konzolu a odblokovacie kľúče. Riadiaca jednotka, prijímač, ovládače, fotobunky, výstražné svetlo a záložná batéria sa vyberajú samostatne alebo v príslušnej sade. Upevnenie do nosného podkladu musí zodpovedať konkrétnej bráne.

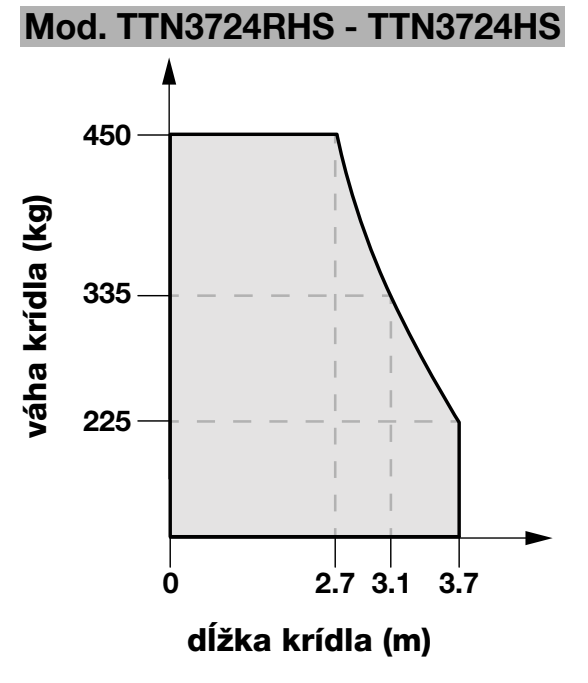

Dĺžka, hmotnosť a vhodnosť krídla
Pre výber motora treba poznať dĺžku a hmotnosť krídla, odpor pohybu, polohu závesov aj vplyv vetra. Krídlo musí byť pevné, správne zavesené a ručne sa pohybovať plynulo po celej dráhe.
| Dĺžka jedného krídla | Hmotnosť podľa grafu |
|---|---|
| Do 2,7 m | Najviac 450 kg |
| 3,1 m | Približne 335 kg |
| 3,7 m | Najviac 225 kg |
Medzi uvedenými bodmi rozhoduje krivka grafu. Motor preto nie je určený pre krídlo 3,7 m s hmotnosťou 450 kg. Plná výplň, vietor alebo väčší odpor pohybu môžu vyžadovať inú zostavu aj pri nižšej hmotnosti.
Montáž motora a upevnenie konzol
Montáž, zapojenie a uvedenie do prevádzky zverte odbornému montážnikovi. Pred prácou odpojte všetky zdroje napájania vrátane batérie. Motor ani predná konzola sa nesmú opierať o slabú výplň brány; kotvenie musí preniesť sily do nosnej konštrukcie.
Rozmery A/B, priestor a dorazy
| Podmienka | Čo dodržať |
|---|---|

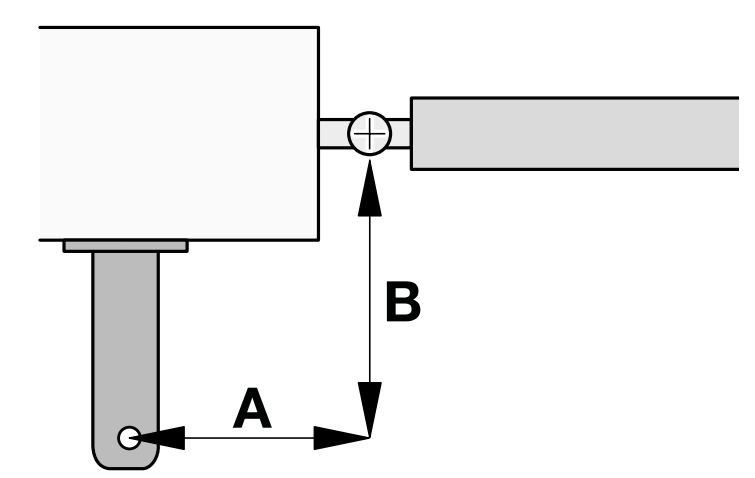

| Geometria pre 110° | Pre TTN3724HS je uvedené A = 180 mm a B = 180 mm. A/B sú rozmery podľa nákresu, nie rozmery prierezu stĺpika. |
| Upevnenie | Zadnú konzolu upevnite do pevného podkladu, prednú do nosného rámu krídla. Motor musí byť vodorovne vyrovnaný a čapy sa musia voľne otáčať. |
| Zdvih | 510 mm; montážna dĺžka L od 860 do 1 370 mm podľa polohy piestu. Overte celý pohyb, aby geometria nenútila motor za jeho zdvih. |
| Výška pri nízkej montáži | Najmenej 110 mm nad terénom. Zachovajte priestor pre prístup, odblokovanie a ochranu pred vodou či nečistotami. |
| Dorazy | Pevné mechanické zastavenie brány v otvorenej a zatvorenej polohe. Naučenie polôh nenahrádza správnu mechaniku a odolné dorazy. |
| Priestor | Overte dráhu celého motora a krídla, možnosť otvorenia krytu a prístup ku kľúču odblokovania. |

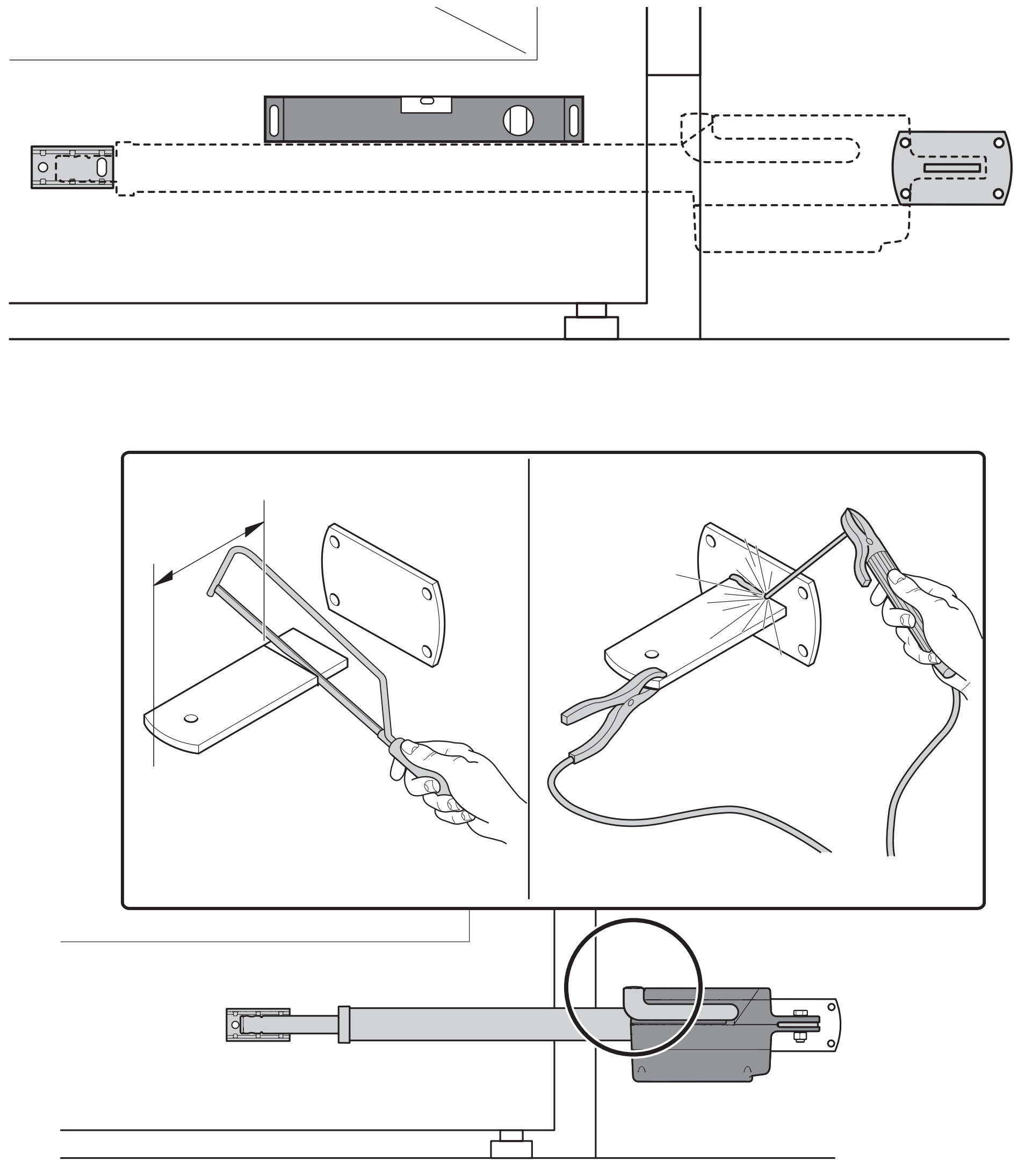

Postup osadenia konzol
- Určte miesta prednej a zadnej konzoly podľa geometrie a požadovaného otvorenia. Zadnú konzolu upevnite, skontrolujte vodorovné vyrovnanie a zaveste na ňu motor.

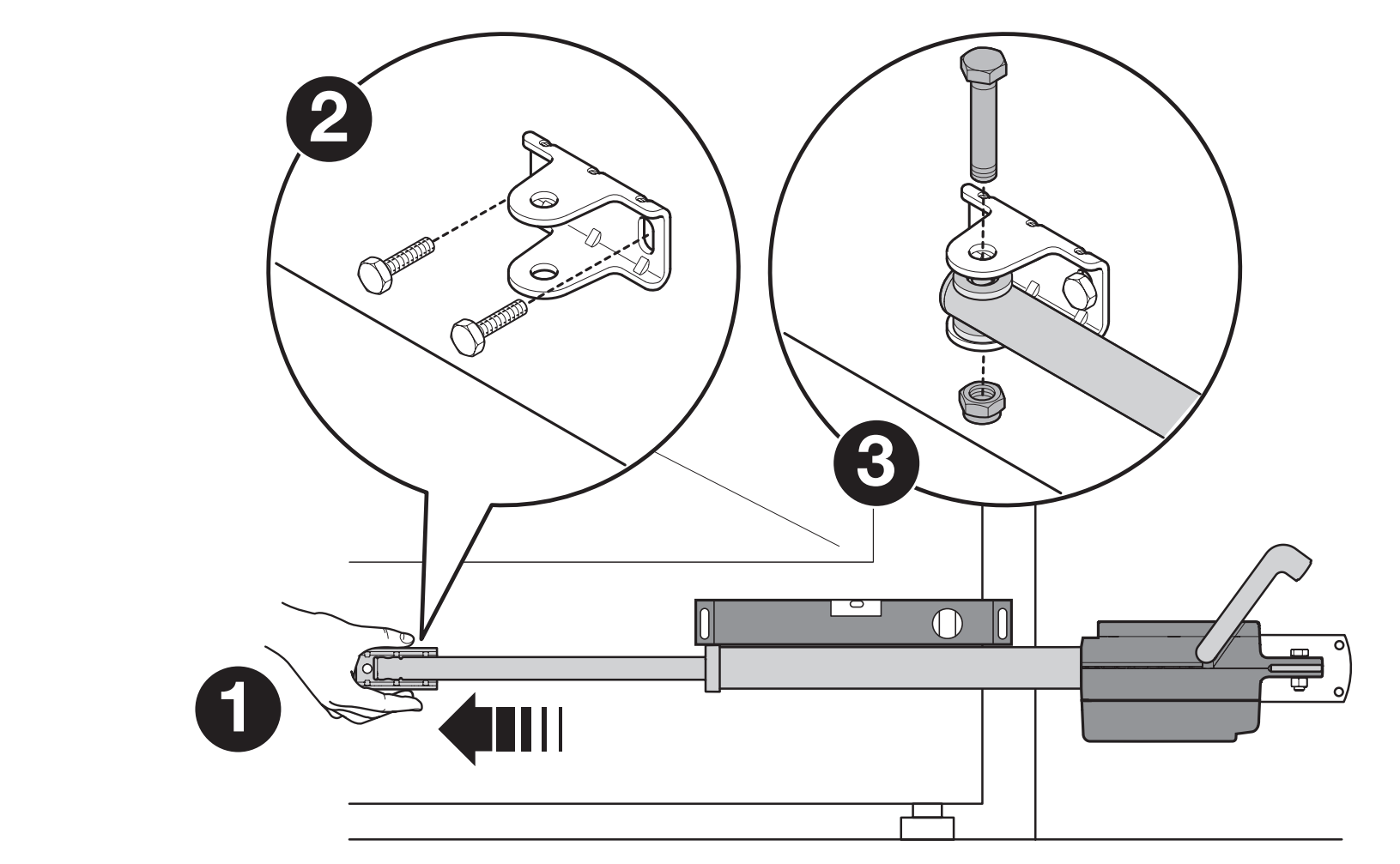

- Motor odblokujte kľúčom. Piest úplne vysuňte a prednú konzolu na krídle osaďte dočasne podľa montážneho obrázka.
- Motor vyrovnajte, piest pripojte k prednej konzole a zaistite čap. Ručne prejdite celý pohyb krídla a skontrolujte dosiahnutie otvoreného dorazu bez zadierania.
- Piest od prednej konzoly odpojte, konzolu definitívne upevnite a motor opäť pripojte. Pri zváraní nesmie byť pripojený k napájaniu a nesmie byť vystavený zváraciemu prúdu ani teplu.
- Skontrolujte čapy, upevnenie a celý ručný pohyb. Pred učením presuňte krídlo približne do polovice dráhy a motor zablokujte.
Zapojenie motora a magnetického enkodéra
Motor pracuje na 24 V DC a nepripája sa priamo na 230 V. Sieťové napájanie patrí riadiacej jednotke. Na motore sú dve svorky MOTOR a dve ENCODER; ochranný vodič sa pripája na samostatné uzemňovacie oko.
| Vedenie | Zapojenie a dĺžka |
|---|---|
| Motor | 3 × 1,5 mm², najviac 10 m: dva motorové vodiče a PE. MOTOR vedie na zodpovedajúci výstup M1 alebo M2 centrály. |
| Enkodér | 2 × 1 mm², najviac 10 m. ENCODER vedie na príslušný vstup ENC toho istého motora. Polarita ENC sa nedodržiava. |
| Spoločný kábel | Motorové a enkodérové vedenie možno nahradiť jedným káblom 5 × 1,5 mm² v uvedenej dĺžke. Ochranný vodič zostáva vyhradený pre PE. |
| Jedno krídlo | Pripojte motor na M2 a jeho enkodér na zodpovedajúci vstup ENC pre motor 2. M1 ostáva voľný. |
| Dve krídla | M1 a M2 musia mať správne priradené enkodéry a poradie pohybu podľa prekrytia krídel. |

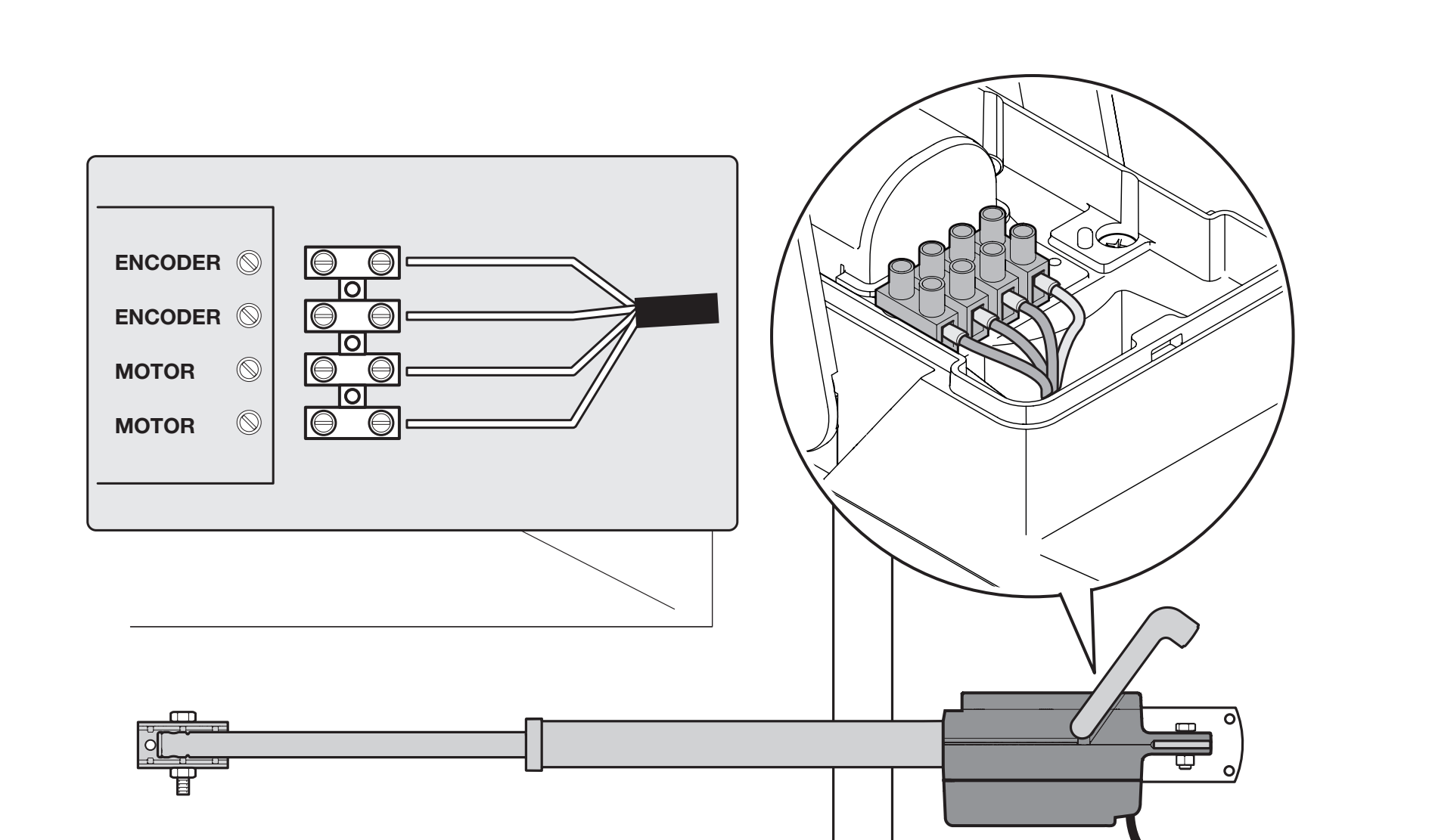

- Pri vypnutom napájaní odstráňte kryt motora a uvoľnite káblovú priechodku.
- Prevlečte kábel, zapojte svorky MOTOR a ENCODER podľa obrázka a PE pripojte na uzemňovacie oko. Motorové vodiče nezamieňajte s enkodérom.
- Dotiahnite priechodku, skontrolujte odľahčenie ťahu, tesnenie a nasaďte kryt. Kábel musí mať pri pohybe motora dostatočnú rezervu a nesmie sa zachytávať.
- Na MC824HR30 skontrolujte zodpovedajúce M/ENC a voľbu presného modelu motora ešte pred učením dráhy.
Motorové svorky nemajú stále +/−: centrálna jednotka mení polaritu podľa smeru. Pri opačnom pohybe sa kontroluje dvojica motorových vodičov po odpojení zdrojov; PE sa nemení. Úplná orientácia dosky a schéma sú v zapojení MC824HR30.
Zapojenie príslušenstva a jeho polarita

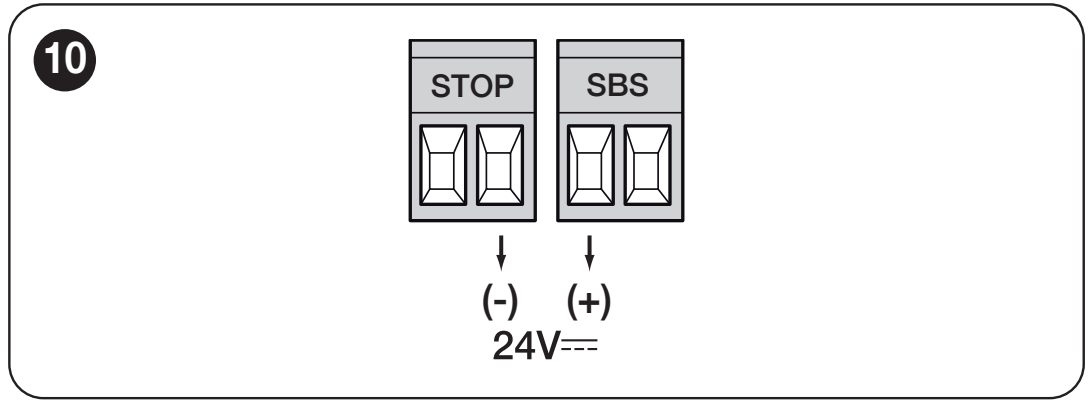

Príslušenstvo patrí do MC824HR30. Motorový kábel TITAN nie je BlueBUS. Pri pomocnom napájaní sa orientujte podľa popisov STOP a SbS a detailu nižšie.
| Pripojenie | Polarita a elektrické údaje |
|---|---|
| Pomocné napájanie | + ľavá svorka dvojice SbS; − pravá svorka dvojice STOP pri orientácii popisov ako na obrázku. 24 V DC, −30 % / +50 %, najviac 200 mA. Napätie ostáva prítomné aj v Stand-by. |
| BlueBUS / NICE EPMB | Paralelné zapojenie dvoma vodičmi, bez polarity. 2 × 0,5 mm² do 20 m; pri 20–40 m 2 × 1 mm². Nastavte adresy fotobuniek a zopakujte učenie zariadení. |
| SbS, OPEN, CLOSE | Beznapäťové spínacie NO kontakty. Bez +/−, nepripájať cudzie napätie. |
| STOP | NO, NC alebo 8,2 kΩ podľa zapojenej bezpečnostnej ochrany. Typ vstupu sa rozpozná pri učení; kontakt nemá polaritu. |
| FLASH / NICE ELDC | Výstup pre výstražné svetlo 12 V DC, najviac 21 W. Použite vstup a spôsob zapojenia ELDC určený pre dané napájanie; polaritu pomocného výstupu SbS/STOP sem neprenášajte. |
| ELS / elektrický zámok | 12 V AC, najviac 15 VA; bez +/−. PLA10 alebo PLA11 vyberte podľa mechanickej polohy zámku. |
Zapojenie ďalších vstupov a výstupov nájdete v úplnej tabuľke svoriek MC824HR30. Nepremosťujte ochrany len preto, aby sa brána rozbehla.
Prvé spustenie s MC824HR30
Pred zapnutím musia byť dokončené konzoly, dorazy, motorové aj enkodérové vedenie a bezpečnostné zariadenia. Pri učených pohyboch udržujte celý priestor brány voľný.
| Poradie | Čo vykonať na centrále |
|---|---|
| 1. Kontrola zapojenia | Skontrolujte motor a jeho ENC, ochranné vodiče, fotobunky a STOP. Pri jednom krídle sa používa M2. |
| 2. Voľba motora | Nastavte presný typ TTN3724HS na voliči Motor Type podľa tabuľky a originálneho obrázka voliča. Voľba sa robí pred učením koncových polôh. |
| 3. Učenie zariadení | Načítajte pripojené BlueBUS a STOP zariadenia podľa postupu prvého spustenia MC824HR30. Opakujte po ich pridaní alebo odobratí. |
| 4. Učenie polôh | Odblokujte, dajte krídla do vhodnej počiatočnej polohy a zablokujte. Použite postup učenia polôh pre zvolený režim. Pri nesprávnom smere alebo poradí učenie hneď zastavte. |
| 5. Skúška zostavy | Overte úplné otvorenie a zatvorenie, poradie prekrytia krídel, spomalenie a všetky ochranné zariadenia. Až potom bránu odovzdajte. |
Programovanie a diaľkové ovládanie
TITAN TTN3724HS nemá vlastné nastavovacie tlačidlá. Nastavuje sa tromi tlačidlami na MC824HR30: OPEN, STOP/SET a CLOSE. Automatické zatváranie, pauza, sila, rýchlosť, spomalenie a oneskorenie krídel sa menia na centrále podľa potrieb konkrétnej brány.
| Nastavenie | Postup |
|---|---|
| Úrovne I a II | Úplné programovacie tabuľky MC824HR30 obsahujú rozsahy, LED hodnoty a továrenské nastavenia. |
| Sila a spomalenie | Zmena sily nenahrádza opravu zadierajúcej sa brány. Po úprave zopakujte funkčnú a bezpečnostnú skúšku. |
| Ovládače NICE MYGO4 | Párujú sa na prijímači NICE OXIBD podľa postupu rádiového ovládania. Učenie vysielača je oddelené od učenia dráhy. |
| Vymazanie alebo reset | Použite postup konkrétnej centrály alebo prijímača. Reset dosky a vymazanie rádiovej pamäte sú odlišné úkony. |
Prevádzka pri výpadku prúdu
Bez batérie bránu odblokujte kľúčom. Pre automatickú zálohu aktuálnej centrály použite NICE PSS324. Batéria sa zapája do určeného konektora centrály až po dokončení montáže, učenia a skúšok; samostatný motor ju neobsahuje.
Pri použití NICE PS124 alebo staršej PS324 s MC824HR30 je potrebná redukcia NICE CABLA11 a na doske musí byť Stand-by vypnutý (úroveň I, L4 = OFF). Samotná redukcia bez správneho nastavenia nestačí. Podrobnosti sú v zapojení záložného zdroja MC824HR30.
Solárne napájanie SOLEMYO
NICE SOLEMYO SYKCE30 umožňuje napájanie vhodnej zostavy bez siete po posúdení denného počtu cyklov, spotreby príslušenstva a slnečných podmienok. Pre SOLEMYO je potrebné zapnúť Stand-by. Sieťové a solárne napájanie sa nesmú pripojiť súčasne. Toto nastavenie sa líši od použitia PS124/PS324 s CABLA11.
Riešenie problémov
| Prejav | Čo skontrolovať |
|---|---|
| Motor sa nehýbe | Napájanie a signalizáciu centrály, zablokovanie prevodu, prívod MOTOR a zodpovedajúci ENC. Použite diagnostiku MC824HR30. |
| Pri učení ide opačným smerom | Zastavte učenie. Po odpojení všetkých zdrojov preverujte motorové vodiče a zvolený model; ochranný vodič zostáva na PE. |
| Zastavuje alebo sa vracia | Najprv ručne skontrolujte mechaniku, geometriu a dorazy. Potom bezpečnostné vstupy a príslušný enkodér. Sila nie je riešením mechanického odporu. |
| Krídla sa prekrývajú nesprávne | Priradenie M1/M2, ich ENC a oneskorenie otvárania/zatvárania podľa prekrytia. Zopakujte potrebné učenie. |
| Funguje tlačidlo, ale nie ovládač | Preverte vysielač, batériu a pamäť rádiového prijímača podľa párovania ovládačov. |
| Nefunguje pri výpadku siete | Stav a pripojenie batérie; pri PS124/PS324 aj CABLA11 a Stand-by OFF. Preverte podmienky zálohy. |
Ručné odblokovanie a zablokovanie

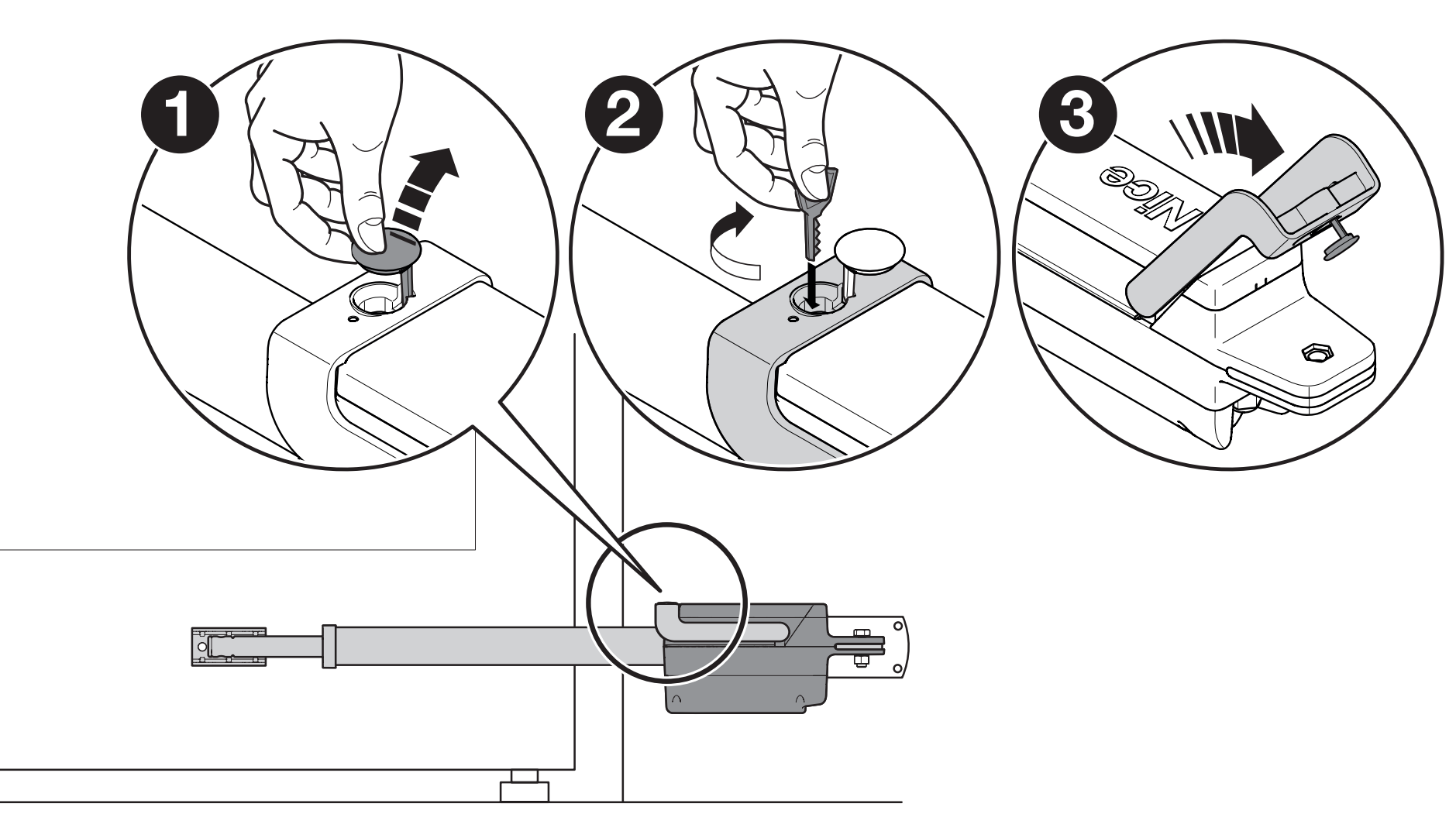

- Zastavte pohyb a zaistite krídlo proti samovoľnému pohybu. Odkryte gumovú krytku odblokovania.
- Vložte kľúč a otočte ho o 90° v smere hodinových ručičiek. Krídlo teraz možno ručne otvoriť alebo zatvoriť.

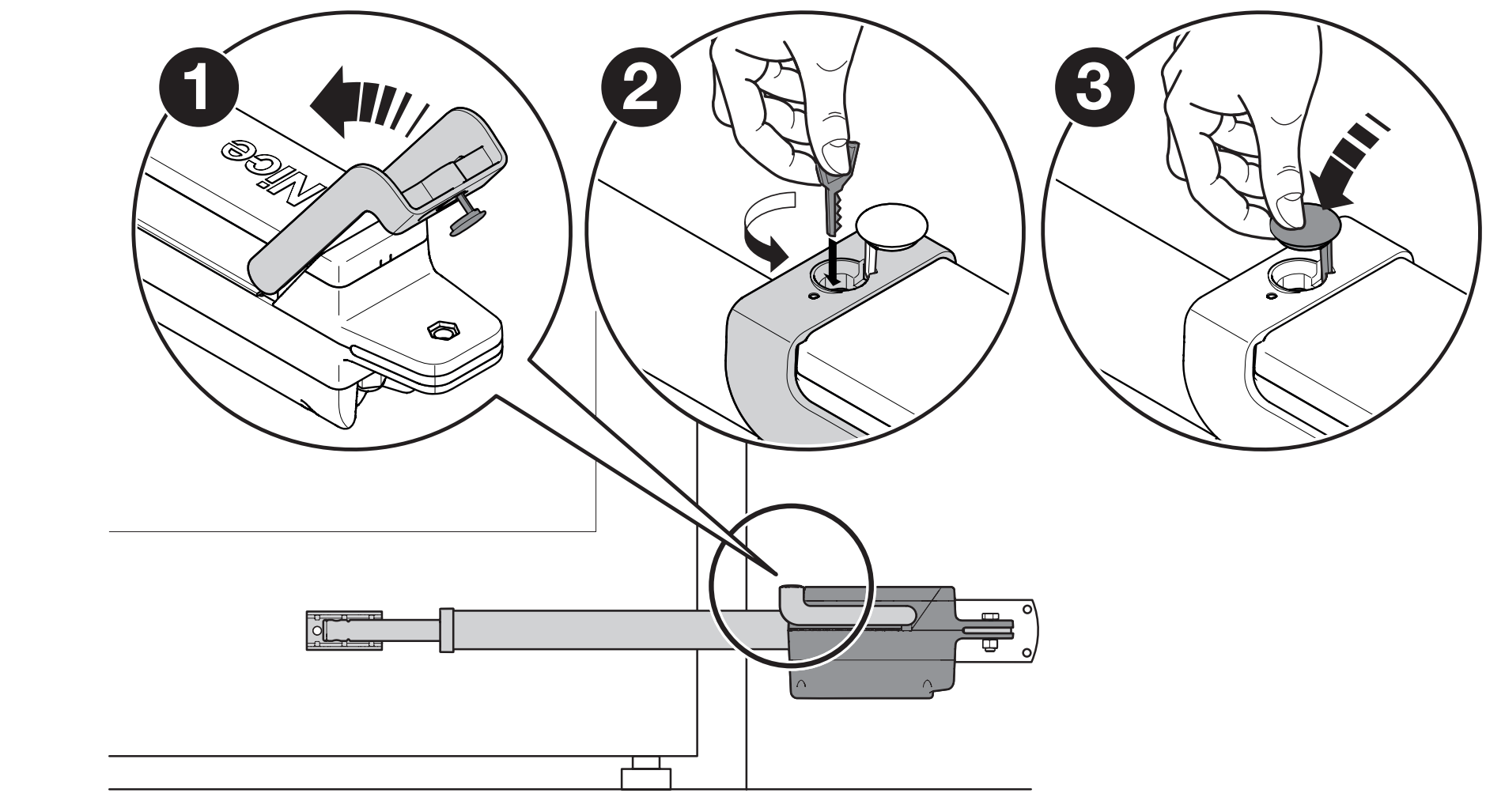

- Pred návratom do automatickej prevádzky presuňte krídlo približne do polovice dráhy, otočte kľúč o 90° proti smeru hodinových ručičiek a zakryte otvor.
- Pri dvojkrídlovej bráne urobte odblokovanie alebo zablokovanie každého motora osobitne.
Bezpečnostná skúška a odovzdanie
- Odblokované krídlo musí ísť ručne otvoriť a zatvoriť silou najviac 390 N. Ide o skúšku mechanického pohybu, nie prípustnú nárazovú silu na osobu.
- Zablokujte motory a odskúšajte otvorenie, zatvorenie aj zastavenie. Overte dorazy, prekrytie krídel a dosiahnutie koncových polôh.
- Jednotlivo odskúšajte fotobunky, STOP, bezpečnostné hrany a ďalšie ochrany. Pri ochrane obmedzením sily musí montážnik zmerať nárazové sily a overiť bezpečnosť zostavy.
- Silu motora nastavuje centrálna jednotka; maximálna sila motora v technickej tabuľke nie je bezpečnou silou kontaktu s človekom.
- Bránu odovzdajte až po úspešných skúškach a poučení majiteľa o ovládaní, odblokovaní a údržbe. Deti sa nesmú hrať s ovládaním ani v priestore pohybu brány.
Pravidelná údržba
Kontrolu zabezpečte najneskôr každých 6 mesiacov. Pri odpojenom napájaní skontrolujte pevnosť konzol a skrutiek, koróziu, opotrebovanie čapov a pohyblivých dielov, káble, priechodky a tesnenia. Poškodené diely vymeňte; po obnovení napájania zopakujte funkčné a bezpečnostné skúšky celej brány. Zistenú mechanickú chybu neriešte zvýšením sily.
Technické parametre TTN3724HS
| Parameter | Hodnota |
|---|---|
| Typ | Nevratný lineárny motor s magnetickým enkodérom |
| Napájanie motora | 24 V DC |
| Riadiaca jednotka | MC824H; aktuálne MC824HR30 samostatne |
| Maximálna dĺžka / hmotnosť krídla | 3,7 m / 450 kg ako samostatné maximá podľa grafu |
| Najväčšia rýchlosť piestu | 3,2 cm/s = 0,032 m/s |
| Zdvih | 510 mm |
| Prúd bez záťaže | 1,5 A |
| Menovitý / maximálny prúd | 2,5 A / 6 A |
| Menovitý / maximálny príkon | 60 W / 150 W |
| Menovitá / maximálna sila | 300 N / 2 200 N |
| Cyklovanie | Nepretržitý cyklus podľa výrobcu; vhodnosť prevádzky závisí od celej brány a riadenia |
| Krytie | IP54 |
| Pracovná teplota | −20 až +55 °C |
| Rozmery telesa | 910 × 105 × 170 mm |
| Montážna dĺžka L | 860–1 370 mm podľa vysunutia piestu |
| Hmotnosť motora | 8 kg |

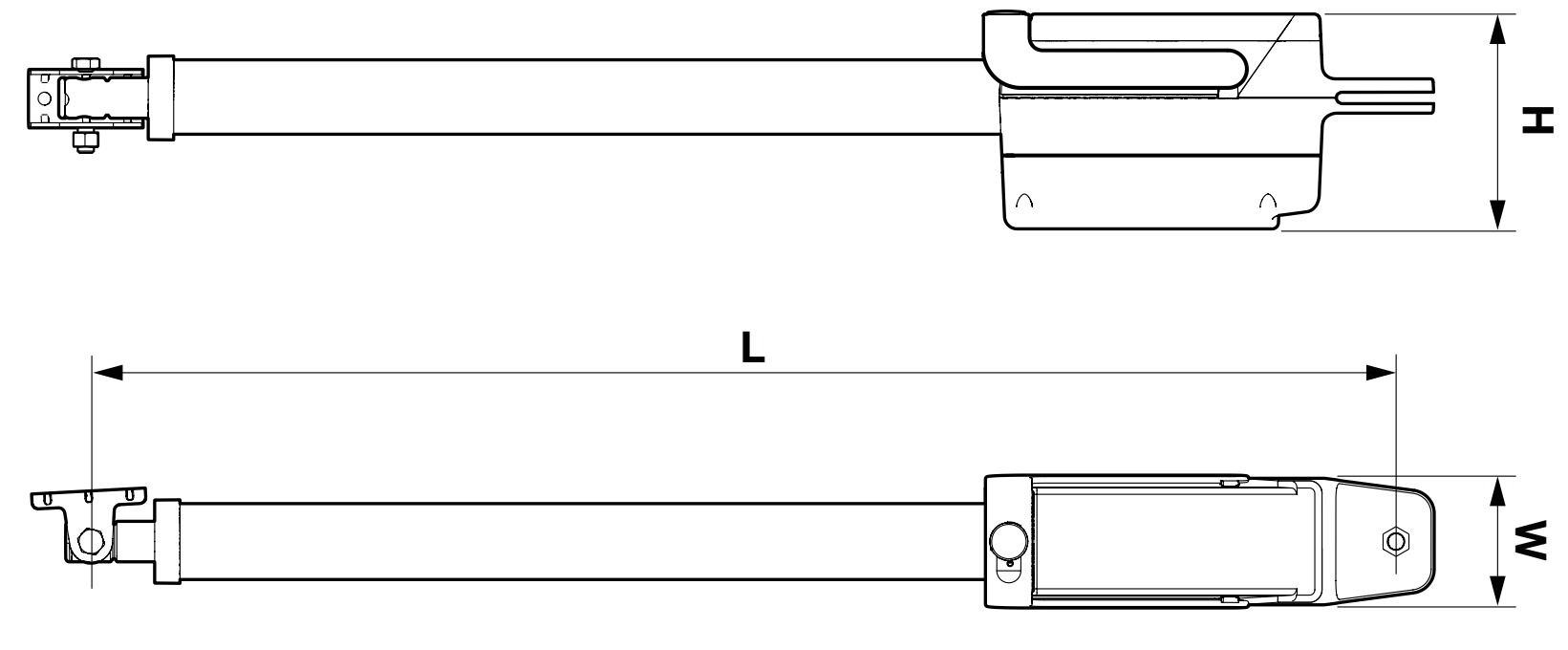

Montážna dĺžka L z výkresu a rozmery telesa sú odlišné údaje. Pri posúdení priestoru počítajte aj s konzolami, pohybom krídla a prístupom ku krytu.
