Dostupnosť produktu: skladom

Tovar štandardne expedujeme do 24 hodín.


NICE Toona TO4024 - samostatný pohon pre krídlové brány do krídla 3m/500kg NICE Toona TO4024 - samostatný pohon pre krídlové brány do krídla 3m/500kg
Kód Váha Cena
Cena s DPH
Kúpiť
NICE-TO4024 8,40 kg 185,58 €
222,70 €
 ks

Popis produktu NICE Toona TO4024 - samostatný pohon pre krídlové brány do krídla 3m/500kg

Rýchla navigácia na tejto stránke:
Pohon obsahuje… Alternatívne pohony… Cenovo zvýhodnené sady…
Kompatibilné príslušenstvo… Manuál… Výber, limity, životnosť…
Montáž… Fotogaléria… Manuálne odblokovanie…
Technické vlastnosti… Spýtajte sa na čokoľvek… Montáž zadnej uchytávacej konzoly...



Pohon NICE Toona 4 TO4024 je určený pre automatizáciu pre krídlové brány do dĺžky krídla 3 m a hmotnosti do 500 kg. Pohon je nevratný, je vyhotovený z dvojdielneho tela z tlakovo liateho hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z oceli, ľahkých zliatin a technopolymérov. Vodiaca matica je vyhotovená z bronzu pre zaistenie dobrej pevnosti a takisto tichého chodu. Rozbehový kondenzátor je umiestnený vo vnútri pohonu, aby bola montáž čo najjednoduchšia. Pohony sú rozmerovo spätne kompatibilné s predošlou radou Moby a Pluto talianskeho výrobcu NICE, všetky uchytávacie rozmery a priemery čapov sú rovnaké. Pohon má technológiu 24V, vďaka ktorej je vhodnejší pre situácie s frekventovanejším použitím, ako 230V verzia, ale naopak nie je vhodný do veterného prostredia, hlavne u nepriehľadných plných výplní brán.

Pohon má magnetický enkodér, vďaka ktorému riadiaca jednotka Moonclever MC824HR10 pohonu vie, v akej časti dráhy sa pohon nachádza. Riadiaca jednotka MC824HR10 je vybavená systémom BlueBus, ktorá dovoľuje jednoduché programovanie, automatické načítanie koncových pozíc, automatickú diagnostiku porúch, nastavenie dĺžky pauzy v režime automatického zatvárania, priechod pre peších, spomalenie pred koncovými polohami, dvojitý systém detekcie nárazu do prekážky, možnú núdzovú prevádzku pri použití záložného zdroja PS324, vstup pre všetky typy bezpečnostných líšt pohonu a veľa ďalších.

Pohony Toona sú momentálnou špičkou pre automatizáciu krídlových brán v privátnom aj priemyselnom prostredí. Celá rodina Toona je spoľahlivá a tichá. Detailné technické vlastnosti ». Manuál na stiahnutie ».

Pohon obsahuje: Kód
Pohon brány NICE Toona 4 TO4024 1 × Motor NICE Toona 4 TO4024

TO4024

Elektromechanický motor NICE Toona TO4024 s nosnosťou hmotnosti krídla brány do 500 kg a dĺžkou krídla do 3m.

Mechanický doraz pohybu PLA13 1 × Vnútorný mechanický doraz otvárania PLA13

V prípade použitia nie je potrebné použitie externých zemných dorazov. Návod na nastavenie.

Odblokovací kľúč NICE 2 × Odblokovací kľúč CM-B

Pri výpadku prúdu slúži na odblokovanie pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním.

Predná konzola na privarenie 1 × Predná konzola na privarenie PMDSMAR04.4610

Privára sa na pevnú časť krídla, pozor umiestňuje sa do inej výšky ako zadná konzola. Alternatívna konzola na priskrutkovanie je PLA8.

Čap prednej konzoly 1 × Čap prednej konzoly R8.5120 Podložka
V8X10.5102 Čap

Slúži na uchytenie prednej časti pohonu ku prednej konzole.

Zadná konzola na privarenie 1 × Zadná konzola na privarenie PMDSMP.4610

Privára sa na montážnu skrutkovaciu platňu, alebo oceľový stĺpik. Pozor umiestňuje sa do inej výšky ako predná konzola. Alternatívna predĺžená konzola je PLA6.

Montážna platňa pod zadnú konzolu 1 × Montážna platňa pod zadnú konzolu PMDPA.4610

Privára sa na ňu zadná konzola. Montážna platňa sa následne uchytáva ku stĺpiku, alebo múru.

Čap zadnej konzoly 2 × Čap zadnej konzoly D10.5110 Matica
R10.5120 Podložka
V10X40.5101 Čap

Slúži na uchytenie zadnej časti pohonu ku zadnej konzole.

Montážny manuál k pohonu NICE Toona a MC824H 1 × Montážny manuál NICE Toona 4 TO4024 Stiahnuť

Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov.

Dôležitá poznámka: Tento pohon je samostatný, tj. sám o sebe nebude fungovať. Máme ho tu v ponuke v e-shope zvlášť, aby ste si vedeli zostaviť automatizáciu presne podľa svojich predstáv na mieru. K pohonu musíte zakúpiť minimálne riadiacu centrálu (NICE Moonclever MC824HR10), prípadne ďalšie príslušenstvo. Pokiaľ nemáte presnú predstavu, ideálne je začať prehľadom našich cenovo zvýhodnených predzostavených sád.

(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:

« Slabší pohon Alternatívny pohon Silnejší pohon »

Pohon NICE Wingo WG3524

Pohon NICE Wingo WG3524
Dĺžka krídla: 3,5m.
Hmotnosť krídla: 400kg.
Klasický systém.

230V pohony NICE Toona:

TO4005 TO4006 TO4015 TO4605
nevratný nevratný nevratný nevratný
230V 230V 230V 230V
rýchly rýchly pomalý rýchly

spínač otvárania

spínač zatvárania

spínač otvárania

spínač zatvárania

spínač otvárania

spínač zatvárania

spínač otvárania

spínač zatvárania

Cenová ponuka aj dodanie na objednávku.

Pohon NICE Toona 5 TO5024

Pohon NICE Toona 5 TO5024
Dĺžka krídla: 5m
Hmotnosť krídla: 500kg.
Systém BlueBUS.





Cenovo zvýhodnené sady obsahujúce pohon NICE Toona 4 TO4024:

Sada pre jednokrídlovú bránu » Sada pre dvojkrídlovú bránu »

Sada pohon NICE Toona TO4024

Pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač.
Detail a cena ».

Sada pohon NICE Toona TO4024

2 x pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač.
Detail a cena ».

Sada pre jednokrídlovú bránu s fotobunkami » Sada pre dvojkrídlovú bránu s fotobunkami »

Sada pohon NICE Toona TO4024

Pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pohon NICE Toona TO4024

2 x pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pre jednokrídlovú bránu s príslušenstvom » Sada pre dvojkrídlovú bránu s príslušenstvom »

Sada pohon NICE Toona TO4024

Pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».

Sada pohon NICE Toona TO4024

2 x pohon Toona do 500kg/3m, riadiaca jednotka, ovládač, prijímač, fotobunky, maják.
Detail a cena ».



Príslušenstvo kompatibilné s pohonom NICE Toona 4 TO4024

Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:



Čo Prečo Typ
Riadiaca centrála Jediná riadiaca centrála kompatibilná s pohonom NICE Toona TO4024. Podporuje technológiu BlueBUS, 24V a obsahuje zabudovanú riadiacu jednotku MCA1. - MoonClever (MC824HR10)
Maják Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. - Lucy (LUCYB)
- Moonlight (MLBT)
- Era Light (ELB)
Fotobunky Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb.  - MoonBUS (MOFB, MOFOB)
- Era Photocell (EPMB)
Vysielač

Pre diaľkové ovládanie brány.

- Era One (ON2EON4E)
- Era Flor (Flo2REFlo4RE)
- FloR (Flo2R-sFlo4R-s)
- Era Inti (INTI2)

Prijímač Nutný pre diaľkové ovládanie brány.

OXI
SMXI
- FloX2R

Anténa Pre lepší dosah ovládača. - integrovaná v majáku LUCYBMLBT, ELB
sólo anténa ABF, ABFKIT s montážnou konzolou
Klávesnica Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. - MoonTouch (MOTX-R)
Kľúčový spínač Pre ovládanie brány pomocou dvojpolohového kľúčového spínača. Otočením do jednej strany bránu uvediete do pohybu, otočením do druhej strany bránu stopnete. - Moonkey (MOSE, MOSI, MOSEU, MOSIU, MOSU)
Elektrozámky Bezpečnostné elektrozámky sú synchronizované s pohonom cez riadiacu jednotku. Pri zadaní povelu pohonu sa najprv odblokuje elektrozámok, až potom sa začne brána otvárať a rovnako po zatvorení brány sa elektrozámok zablokuje. Sú nutné pri dĺžke krídla nad 3m. - horizontálny elektrozámok PLA11
- vertikálny elektrozámok PLA10
Záložný zdroj V prípade výpadku elektrickej energie môže byť pohon napájaný z priebežne dobíjaného záložného zdroja po dobu približne 10 manévrov. - batéria PS324



Manuál k pohonu NICE Toona 4 TO4024

Manuál k pohonu NICE Toona 4 TO4024 k stiahnutiu tu:
Manuál k pohonu NICE Toona 4 TO4024

Návod na spárovanie, vymazanie a zápis ovládaču do/z pamäte prijímača pohonu NICE

Výber pohonu – je pohon NICE Toona 4 TO4024 vhodný pre moju bránu?

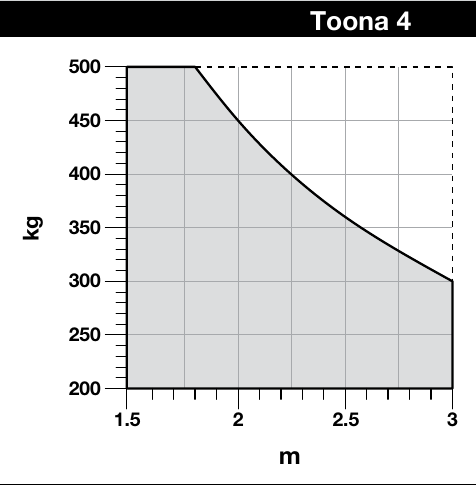

Limit použitia pohonu NICE Toona TO4024

Limity pohonu NICE Toona 4 TO4024

Každá brána má svoju dĺžku krídla (a tým pádom páku) a váhu (a tým pádom silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Toona TO4024 je použiteľný pre dĺžky krídiel a váh brán, ako vidno na obrázku vľavo. To znamená, že pohon je vhodný pre bránu od 500kg/1,8m do 300kg/3m.

Životnosť pohonu NICE Toona 4 TO4024

V nasledovnej tabuľke spočítajte stresové indexy hmotnosti a dĺžky krídla a pripočítajte indexy ostatných vplyvov, pokiaľ sa vyskytujú. Následne z grafu vyčítate životnosť pohonu vyjadrenú v počte cyklov.

Príklad: Mám bránu o dĺžke prejazdu 5 m (2 krát krídlo 2,5m) a hmotnosti konštrukcie s výplňou jedného krídla do 200kg. Spočítam index dĺžky krídla cca. 20 + index hmotnosti brány 10 + pre istotu dám index nižšej teploty 10, lebo máme tuhšie zimy, takže mi vyjde celkový index 40. Z grafu vyčítam, že životnosť pohonu je približne 120.000 cyklov. Čo pri počte manévrov 10 za deň vychádza na časovú životnosť približne 32 rokov.

Vlastnosti celej automatizácie Index Graf životnosti

Váha jednoho krídla

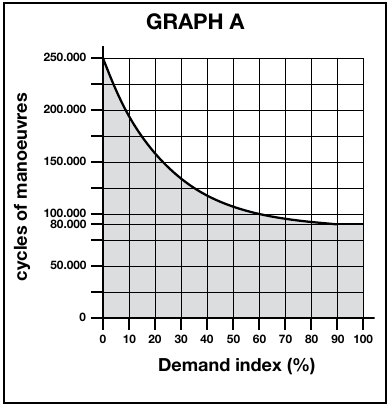

Životnosť pohonu NICE Toona

Doporučovaný maximálny celkový index je do 60%. (Tj. 100.000 cyklov, čo pri bežnej prevádzke 25 cyklov/deň je 10 rokov)

Do 200 kg 10
200-300 kg 20
300-400 kg 30
Dĺžka krídla
2-3 m 20

Ostatné vplyvy (pokiaľ pravdepodobnosť ich výskytu je väčšia ako 10%)

Teplota prostredia nad 40°C, pod 0°C, alebo vlhkosť nad 80% 20
Plná výplň krídla 15
Veterná oblasť 15



Osadenie pohonu NICE Toona 4 TO4024

Typická (voliteľná) situácia zapojenia pohonu s príslušenstvom vyzerá nasledovne:

Situácia zapojenia pohonu NICE Toona

Zoznam príslušenstva

  1. Pohony NICE Toona
  2. Fotobunky
  3. Koncový doraz brány pri otváraní
  4. Fotobunky na stĺpiku
  1. Maják
  2. Kľúčový spínač
  3. Elektrozámok
  4. Riadiaca centrála

Kabeláž pohonu NICE Toona TO4024

1. Odkrytujte pohon 2. Pretiahnite napájací kábel
Odkrytujte pohon NICE Toona Pretiahnite napájací kábel

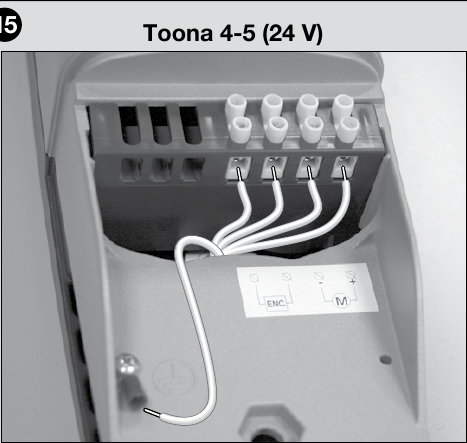

3. Zapojte napájanie pohonu 4. Schéma zapojenia napájania pohonu

Zapojenie napájania pohonu NICE Toona 4 TO4024

Ak chcete Vašu bránu otvárať smerom von, stačí, ak prehodíte kabeláž napájania pohonu, tj vymeníte plus za mínus.

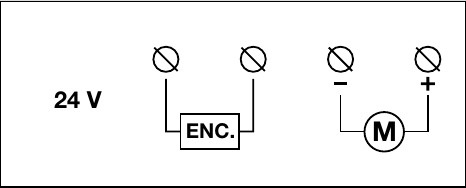

Schéma zapojenia napájania pohonu NICE Toona 4 TO4024

Na opačnej strane v riadiacej jednotke zapojte kabeláž nasledovne:

 NICE MC824H zapojenie pohonov



I. Montáž zadnej uchytávacej konzoly

Nákres otvárania pohonu NICE Toona smerom dnu Nákres otvárania pohonu NICE Toona smerom von
Nákres otvárania dnu Nákres otvárania von

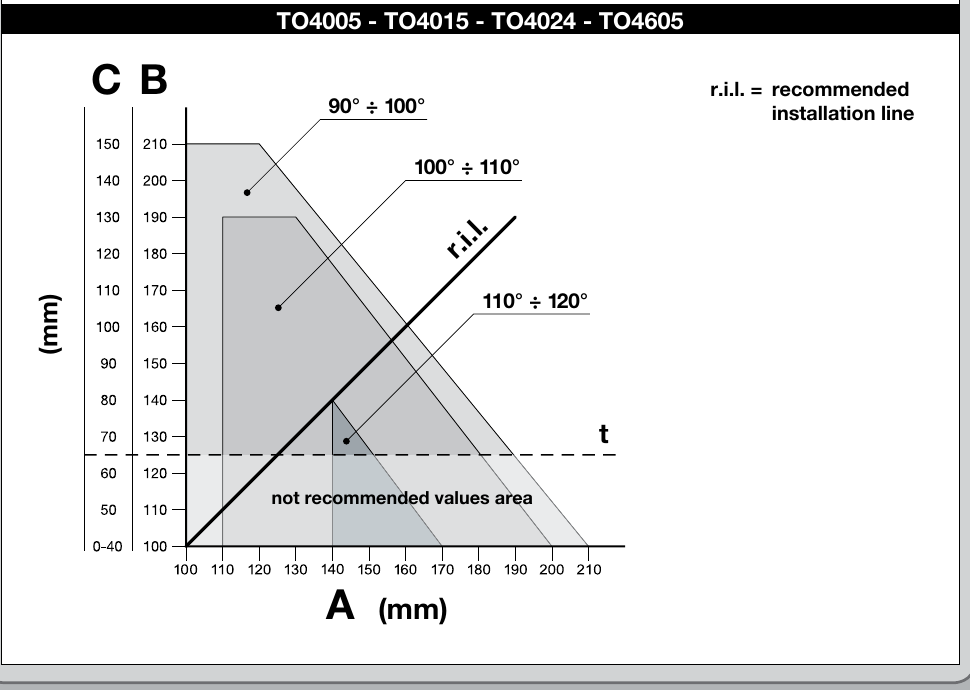

Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.

Graf inštalácie pohonu NICE Toona TO4024 Ilustračná ukážka výpočtu rozmerov montáže pohonu NICE Toona
Graf výpočtu  Ukážka odčítania hodnôt z grafu



Postup výpočtu:

  1. Zmerajte vzdialenosť C z Nákresu
  2. Na Grafe spravte horizontálnu čiaru, ktorá pretína odmeranú hodnotu C
  3. Pretnutím tejto čiary s DIL (Doporučená Inštalačná Línia) zistíte maximálny uhol otvorenia
  4. Pokiaľ je priesek pod Úrovňou t, budete musieť upraviť hodnoty tak, aby ste priesek posunuli nad túto úroveň
  5. Pokiaľ je priesek nad Úrovňou t, je všetko v poriadku, ale pokiaľ je určený maximálny uhol otvorenia nevyhovujúci, bude potrebné upraviť hodnotu A a v nutnom prípade aj hodnotu B, aby boli podobné (ideálne rovnaké)

Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.

Odrežte konzolu na požadovanú dĺžku Navarte skrátenú konzolu na montážnu platňu
1. Odrežte konzolu na požadovanú dĺžku 2. Navarte skrátenú konzolu na montážnu platňu



V dodávanom balení sa nachádza konzola dĺžky 150 mm, preto v prípade ak potrebujete dlhšiu konzolu na špeciálne situácie, alebo pokiaľ potrebujete bránu otvárať smerom von, doporučujeme doobjednať predĺženú konzolu NICE PLA6.

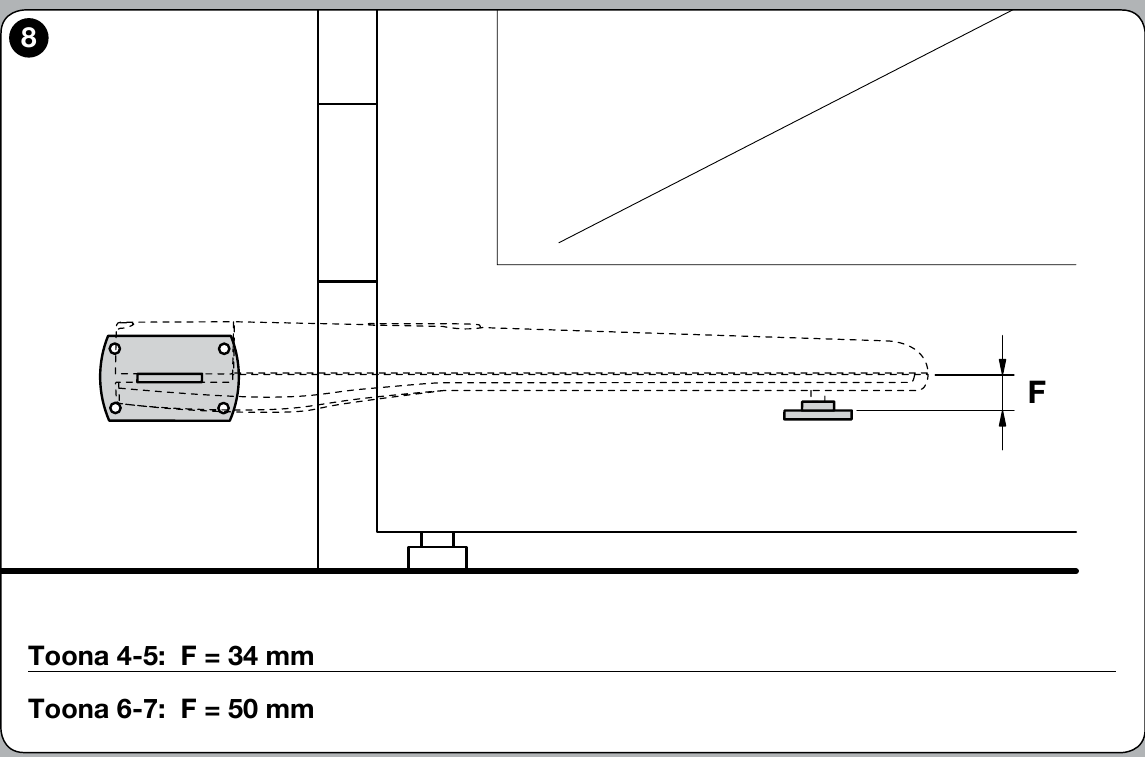

Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.



Rozdiel F=44mm.

Výškový rozdiel medzi prednou a zadnou konzolou

Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.

II. Montáž prednej uchytávacej konzoly

Predná konzola musí byť osadená na krídlo vo vzdialenosti vzhľadom na hodnoty D a E, ktoré vyčítate z Tabuľky (hodnota D je fixná a to 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



V dodávanom balení sa nachádza konzola na privarenie, pokiaľ by ste mali záujem o konzolu na skrutkovanie, doporučujeme objednať alternatívnu konzolu na skrutkovanie NICE PLA8.

  1. Vypočítajte z Tabuľky hodnotu E
  2. Vypočítajte výšku podľa obrázku výšiek konzol (zobraziť obrázok)
  3. Pripevnite konzolu na krídlo (pokiaľ konzolu navárate, doporučujeme ju zatiaľ iba naheftovať)

III. Montáž pohonu brány na zadnú konzolu

Montáž pohonu NICE Toona na zadnú konzolu
  1. Pripevnite motor na konzolu rovnako ako na obrázku pomocou dodaného čapu zadnej konzoly, podložky a matice.
  2. Dotiahnite maticu na úplno a potom povolte o 1/10 obrátky, aby sa mohol pohon brány otáčať



IV. Montáž pohonu brány na prednú konzolu

Montáž pohonu NICE Toona na prednú konzolu
  1. Pripevnite pohon na konzolu rovnako ako na obrázku pomocou dodaného čapu a podložky.
  2. Dotiahnite čap na úplno

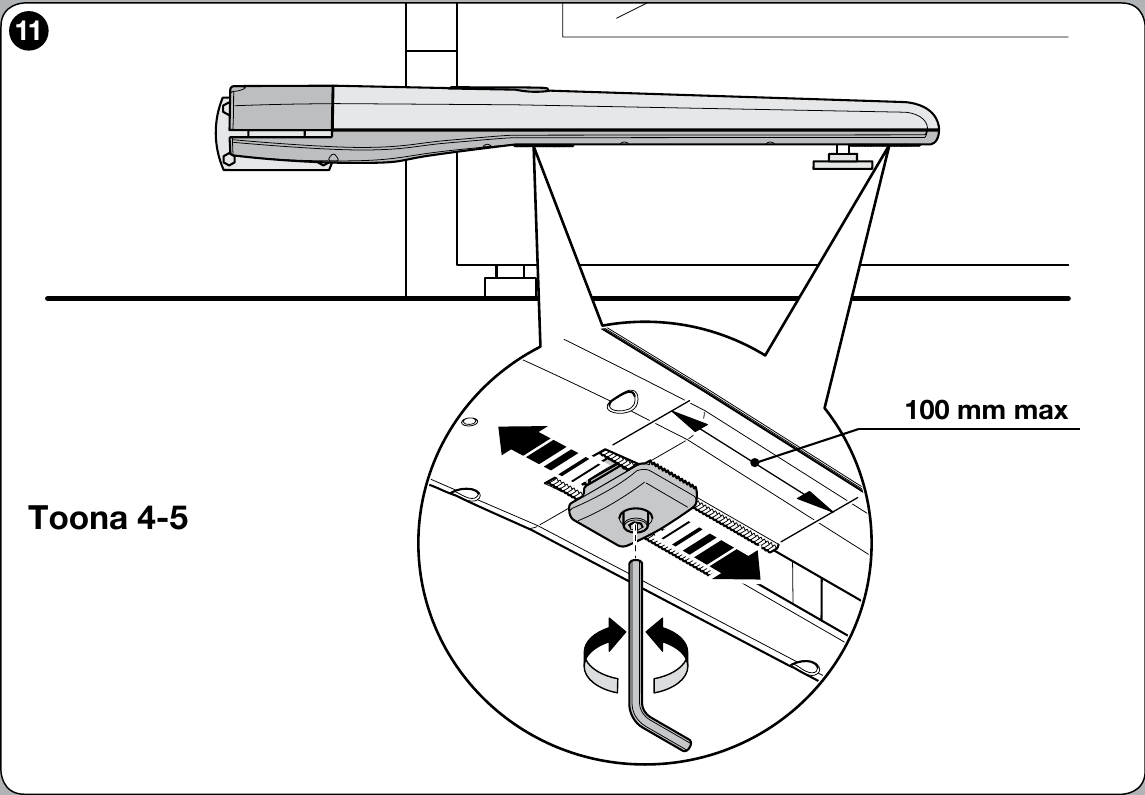

V. Nastavenie mechanického dorazu pohybu

V prípade použitia vnútorného mechanického dorazu pohybu, o ktorý pohon dorazí pri otváraní, nie je potrebné použitie externých zemných dorazov. Nastavenie prebieha nasledovne:

Nastavenie mechanického dorazu pohybu pohonu NICE Toona
  1. Odblokujte pohon podľa návodu na odblokovanie pohonu
  2. Povoľte skrutku mechanického dorazu
  3. Ručne posuňte krídlo do požadovanej otvorenej polohy
  4. Posuňte celý mechanický doraz ku čapu a dotiahnite skrutku podľa obrázku
  5. Ak sú obidva, preveďte kroky 2-4 pre predný (doraz otvárania) aj zadný (doraz zatvárania) mechanický doraz
  6. Ručne posuňte krídlo do zatvorenej polohy a zablokujte pohon



Fotogaléria pohonu NICE Toona

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Ukážka montáže pohonu NICE Toona

Ukážka montáže

Odkrytovaný pohon NICE Toona

Odkrytovaný pohon

Porovnanie pohonov NICE Toona

Porovnanie pohonov Toona 4, 5, 7

Odblokovaný pohon NICE Toona

Odblokovaný pohon

Pohon NICE Toona zdola

Pohon zdola



Manuálne odblokovanie pohonu NICE Toona 4 TO4024

V prípade výpadku elektriny nebudete schopní bránu ovládať pomocou diaľkového ovládača. Preto je možné pohon odblokovať pomocou odblokovacieho kľúča a s bránou pohybovať manuálne:

  1. Odsuňte kryt odblokovacieho zámku
  2. Vsuňte odblokovací kľúč a otočte ním v smere hodinových ručičiek
  3. Vytiahnite odblokovaciu páku a s bránou môžte hýbať manuálne

Odblokovanie pohonu NICE Toona

Technické vlastnosti pohonu NICE Toona 4 TO4024

Model NICE Toona 4 TO4024
Typový popis Elektromechanický prevodový motor pre automatickú prevádzku posuvných brán v privátnom prostredí.
Sila 1800N
Nominálna sila 600N
Rýchlosť 0,016 m/s
Nominálna rýchlosť 0,012 m/s
Limit cyklov idúcich po sebe 95 cyklov/hodinu
Dĺžka rotačného posunu 385 mm
Životnosť od 250.000 do 80.000 cyklov, v závislosti na hmotnosti a dĺžke krídla a takisto nastavení pohonu
Napájanie 24Vdc
Príkon
[Záťaž]
120W
[5A]
Nominálny príkon
[Nominálna záťaž]
48W
[2A]
Izolačná trieda F
Operačná teplota -20°C až +50°C
Ochranná trieda IP44
Rozmery 115×820×105 (š×d×v)
Hmotnosť 6kg

Chcem tento tovar objednať, ako mám postupovať?

Vyberte si podľa toho, čo je pre Vám pohodlné:

  1. objednať cez eshop: použite tlačítko kúpiť a vložte tovar do košíka internetového obchodu (tlačítko kúpiť nájdete v tabuľke variantov tohto produktu tu).
  2. objednať telefonicky: zavolajte na 0948 599 857, objednávku môžte spraviť aj telefonicky
  3. objednať cez email: objednajte na info@branyposuvne.sk

Spýtajte sa na čokoľvek o produkte NICE Toona TO4024 - samostatný pohon pre krídlové brány do krídla 3m/500kg

Produkt: NICE Toona TO4024 - samostatný pohon pre krídlové brány do krídla 3m/500kg
Meno:
E-mail:
Telefón:
Text:
Táto stránka je chránená reCAPTCHA od Google. Platí ochrana súkromia a podmienky používania
