NICE Hyppo 7100 HY7124 - pohon pre dvojkrídlové skladacie brány
NICE-HY7124
na otázku
380,80 € bez DPH
468,38 € s DPH

 ks
Hmotnosť
13 kg

Popis produktu NICE Hyppo 7100 HY7124 - pohon pre dvojkrídlové skladacie brány

Upozornenie!
Pri krídlovom pohone NICE Hyppo HY7124 s riadiacou jednotkou verzie R30 (MC842HR30) je pre pripojenie záložného zdroja PS124 alebo PS324 potrebné použiť redukciu kábla CABLA11.

NICE HYPPO HY7124 – pohon skladacej brány

NICE HYPPO HY7124 je samostatný elektromechanický motor s teleskopickým ramenom pre skladaciu bránu. Motor pracuje na 24 V DC a je nevratný. Potrebuje samostatnú riadiacu jednotku, napájanie a bezpečnostné prvky. Pri výpadku napájania sa dá odblokovať kľúčom.

Rýchla navigácia
Výber pohonuRiadiaca jednotka
Skladanie brányMontážne rozmery
Montáž ramenaOdblokovanie
PríslušenstvoKabeláž
ZapojenieFotobunky
Prvé spustenieNastavenia a ovládače
DiagnostikaÚdržba
ParametreManuál PDF

Kedy zvoliť tento pohon

HY7124 je určený pre skladaciu konštrukciu s teleskopickým ramenom. Pred výberom treba poznať rozmery a hmotnosť jednotlivých dielov, polohu zvislých pántov, odpor pohybu, priestor na skladanie a spôsob uchytenia motora.

Dĺžka dielu skladacej brányNajviac 1 500 mm na jeden diel, podľa montážneho obrázka.
Hmotnosť a dĺžkaHorná hranica hmotnosti je 200 kg, ale prípustná hmotnosť klesá s dĺžkou. Pri dĺžke 1,5 m je krivka pod 150 kg.
Pracovný cyklus80 %; vhodnosť konkrétnej intenzity prevádzky treba posúdiť podľa celej zostavy.

1,5 m a 200 kg nie sú súčasne prípustnou kombináciou. V grafe je vodorovná os dĺžka dielu v metroch a zvislá os hmotnosť v kilogramoch; oblasť nad krivkou označená „Ne“ nie je prípustná. Hodnota neoznačuje nosnosť celého prejazdu ani súčet všetkých dielov. Pri plnej výplni a vetre musí montážnik posúdiť zaťaženie celej brány. Percento pracovného cyklu nie je počet otvorení za hodinu.

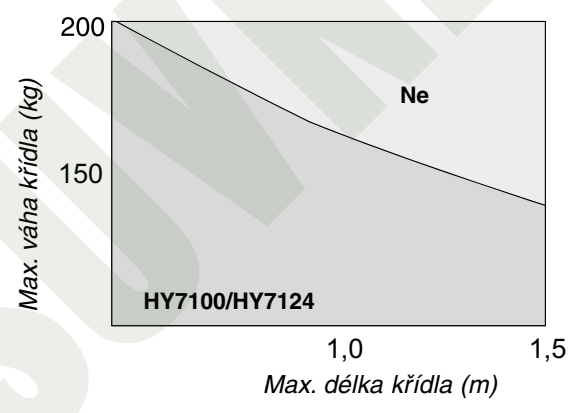

HYPPO HY7100 a HY7124 – graf prípustnej dĺžky a hmotnosti dielu skladacej brány

Ako pracuje skladacia brána

V zobrazenom usporiadaní jeden motor pohybuje jednou skladacou dvojicou dielov. Motor je uchytený na prvom diele skladacej dvojice; teleskopické rameno prepája mechanizmus s druhým dielom. Pri bráne s dvoma skladacími polovicami sú potrebné dva motory a spoločné vhodné riadenie. Počet dielov preto nezamieňajte s počtom motorov.

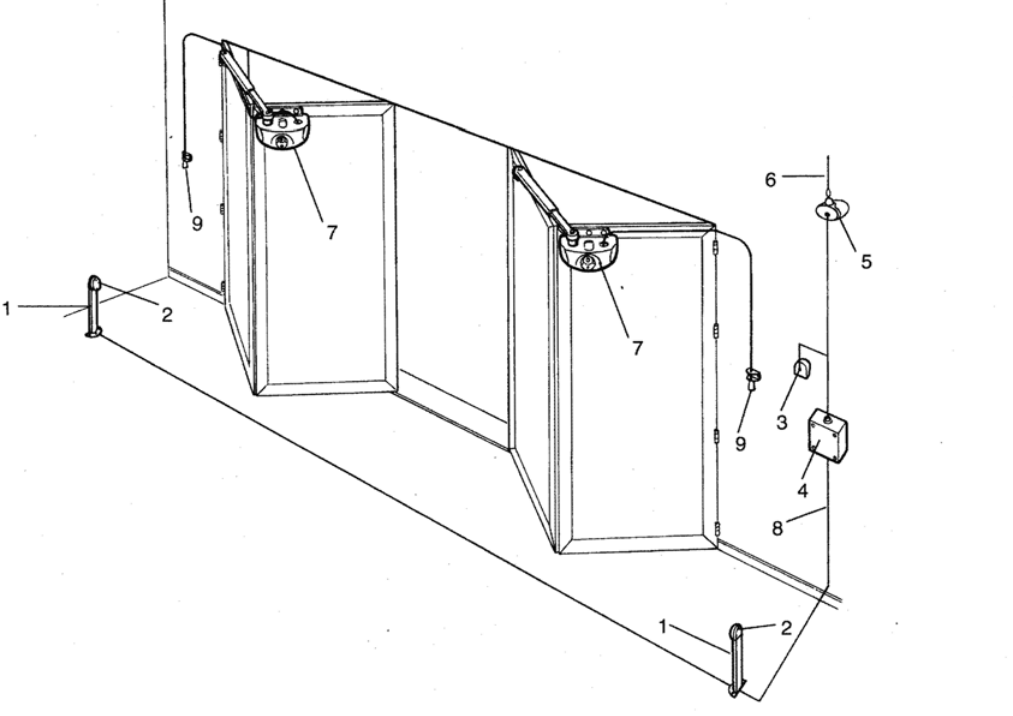

Usporiadanie skladacej brány s pohonmi HYPPO a teleskopickými ramenami

Na obrázku:

  • 1 – stĺpik fotobunky
  • 2 – fotobunka
  • 3 – kľúčový spínač alebo klávesnica
  • 4 – riadiaca centrála
  • 5 – maják
  • 6 – anténa
  • 7 – motor HYPPO
  • 8 – napájanie
  • 9 – odblokovanie.

Výkres ukazuje princíp zostavy; príslušenstvo sa vyberá podľa osadenej centrály.

Samostatný motor a riadiaca jednotka

Táto karta je pre samostatný motor HY7124 s teleskopickým ramenom. Riadiaca centrála nie je vstavaná v motore. Centrálu, bezpečnostné prvky, prijímač a ovládače treba vybrať podľa konkrétnej zostavy. Pred objednaním overte dostupnosť a dodávanú výbavu.

ModelMotor a snímanieVhodné aktuálne riadenie
HYPPO HY712424 V DC; magnetický enkodér.MC824HR30 / MCA1R30

Nasledujúce zapojenie a prvé spustenie sa vzťahujú na MC824HR30 / MCA1R30. Pri existujúcej automatizácii vždy použite návod skutočne osadenej dosky. Motorové napätie a sieťový prívod centrály sú odlišné obvody.

Pri staršej MC824H/MC824HR10 použite jej vlastný návod. Súčasná MC824HR30 má vlastné postupy aj požiadavky na záložné napájanie. MC824L nie je náhradou pre motor HY7124 s enkodérom.

Montáž teleskopického pohonu

Montáž, elektrické zapojenie a bezpečnostné skúšky patria kvalifikovanému technikovi. Pred prácou odpojte sieť aj prípadnú zálohu a zabezpečte diely brány proti samovoľnému pohybu.

  • Overte pevnosť oboch dielov a pántov. Celá skladacia dvojica sa musí ručne pohybovať plynulo po celej dráhe, bez zadrhávania a nadmernej vôle.
  • Pripravte pevné mechanické dorazy zatvorenia a otvorenia pre zvolenú konštrukciu a učenie centrály.
  • Posúďte miesta stlačenia pri krajnom aj strednom pánte, medzi skladajúcimi sa dielmi a pri teleskopickom ramene. Umiestnenie ochrán musí vychádzať z celého pohybu brány.
  • Motor, rameno, káble ani odblokovanie nesmú narážať do rámu, steny alebo druhého dielu. Pripevňujte ich na nosnú časť konštrukcie.

Rozmery skladacích dielov a upevnenia

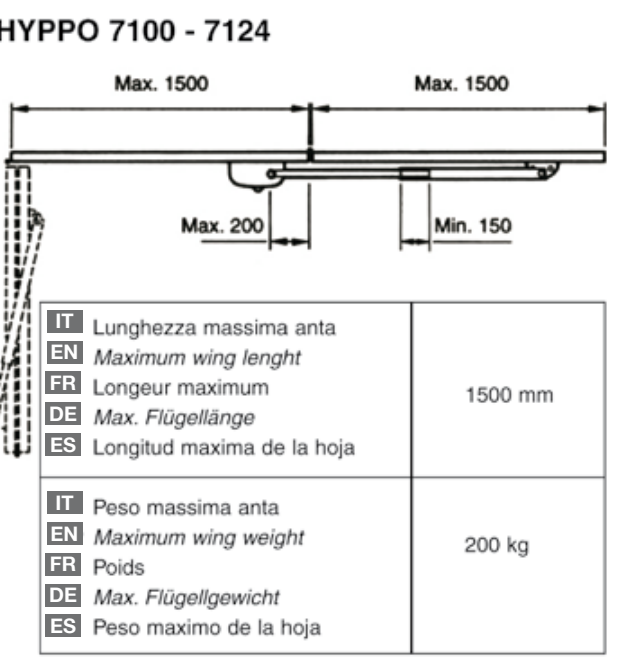

HY7100 a HY7124 – dve časti po najviac 1 500 mm a miestne montážne kóty

Oba vyznačené dielyKaždý najviac 1 500 mm; tento rozmer nie je povolená dĺžka celého jedného pevného krídla.
Kóta pri strednom pánte na strane motoraMax. 200 mm, v polohe vyznačenej na obrázku.
Kóta pri upevnení teleskopického ramenaMin. 150 mm, v polohe vyznačenej na obrázku.

Hodnoty 200 a 150 mm patria konkrétnym miestam vo výkrese. Nie sú prierezom stĺpika ani univerzálnou vzdialenosťou motora od okraja. Pri montáži dodržte zobrazenú geometriu teleskopického ramena a skladacích dielov.

Nosná doska a teleskopické rameno

  1. Určite ľavú alebo pravú montáž pri pohľade zvnútra. Pred upevnením posúďte celý pohyb oboch dielov.
  2. Nosnú dosku motora A a predný držiak B umiestnite podľa výkresu skladacej brány. A/B tu označujú diely uchytenia, nie kóty tabuľky kĺbového ramena.
  3. Motor priskrutkujte k nosnej doske. Na prispôsobenie strany sa poloha dosky môže otočiť o 180° podľa montážneho obrázka.
  4. Zostavte teleskopické rameno s podložkami a upevneniami podľa výkresu. Skrutky pred zostavením premažte podľa návodu.
  5. Pri odblokovanom motore ručne preskúšajte celú dráhu. Drobné odchýlky vyrovnania upravte v pozdĺžnych otvoroch, až potom upevnenia definitívne dotiahnite.

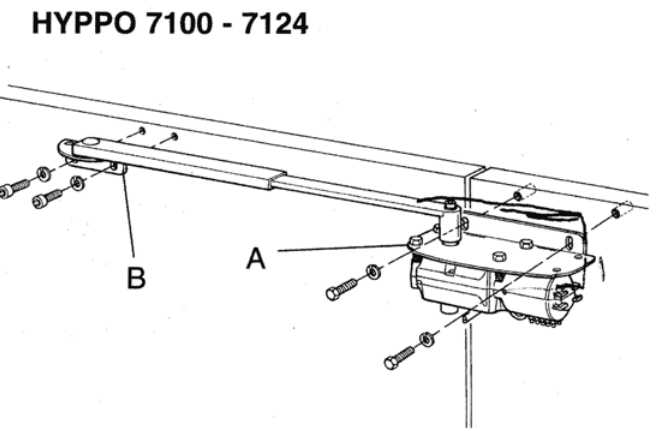

HY7100 a HY7124 – nosná doska A a predné upevnenie B pri skladacej bráne

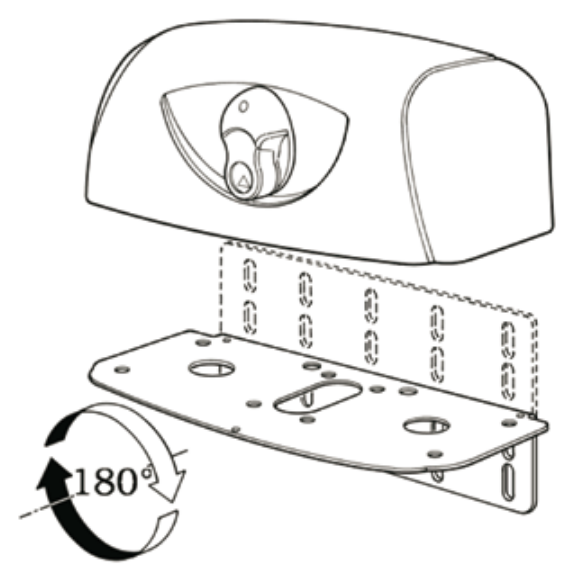

HYPPO – prispôsobenie nosnej dosky ľavej alebo pravej montáži

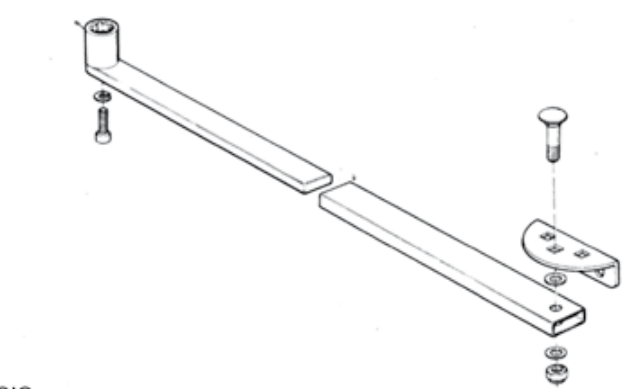

HYPPO HY7100 a HY7124 – zostavenie teleskopického ramena

Kryt a káble

Vedenie k motoru na pohyblivom diele musí zostať chránené aj pri úplnom zložení brány. Zachovajte potrebnú vôľu kábla a odľahčenie ťahu; kábel nesmie zachytiť pánt ani rameno. Po dokončení nastavení upevnite kryt a rukoväť a skontrolujte priechodky.

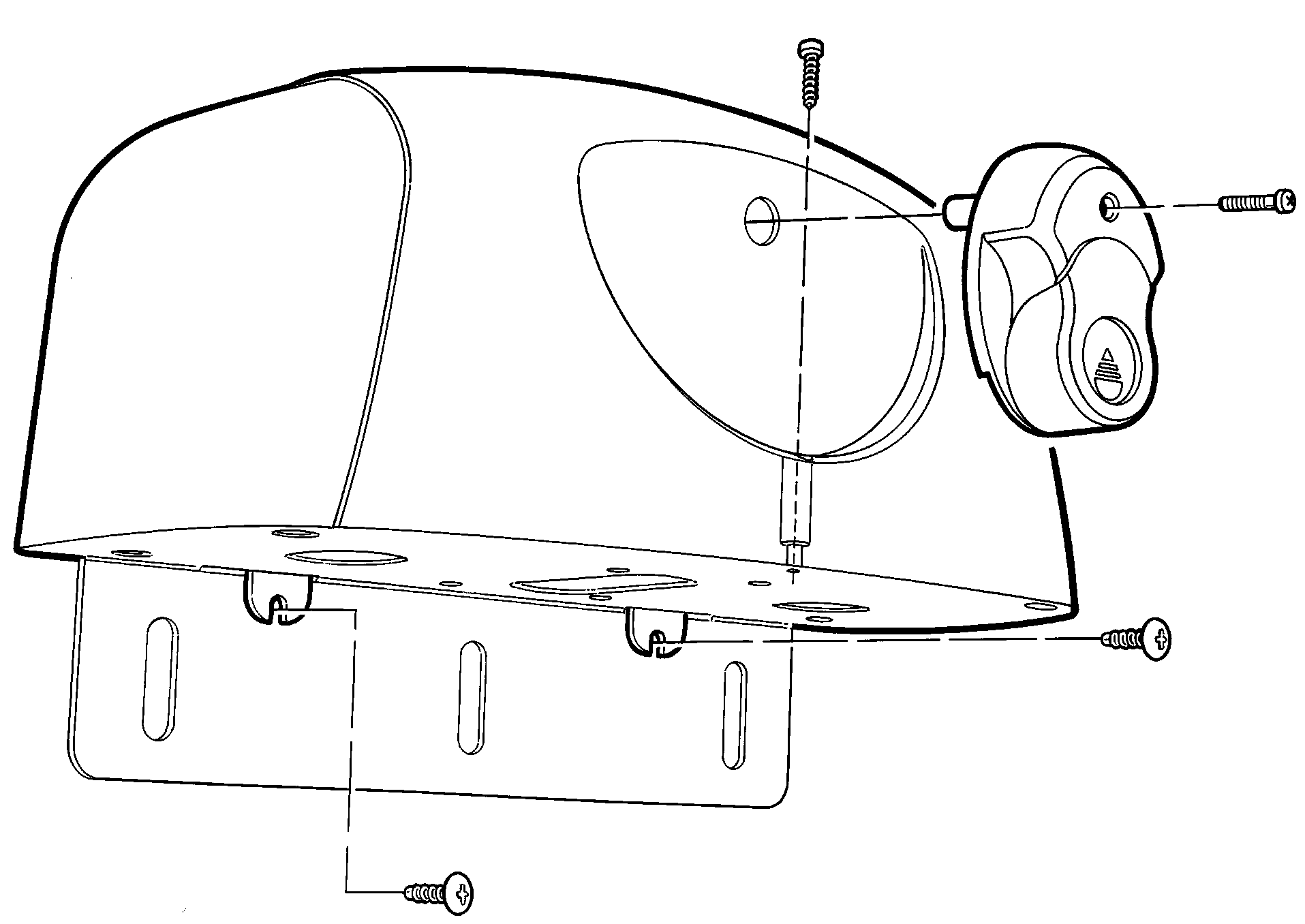

HYPPO – osadenie krytu a odblokovacej rukoväti

Ručné odblokovanie

  1. Zastavte automatizáciu, odpojte napájanie a zaistite skladacie diely proti nechcenému pohybu.
  2. Odsuňte kryt zámku nahor, vložte kľúč a otočte ho v smere hodinových ručičiek.
  3. Otočte rukoväť podľa obrázka a potom bránou pohybujte ručne. Ruky držte mimo pántov a medzery medzi skladajúcimi sa dielmi.
  4. Pred automatickou prevádzkou vráťte rukoväť do zvislej uzamknutej polohy, overte zaistenie prevodu, vyberte kľúč a zavrite kryt zámku.

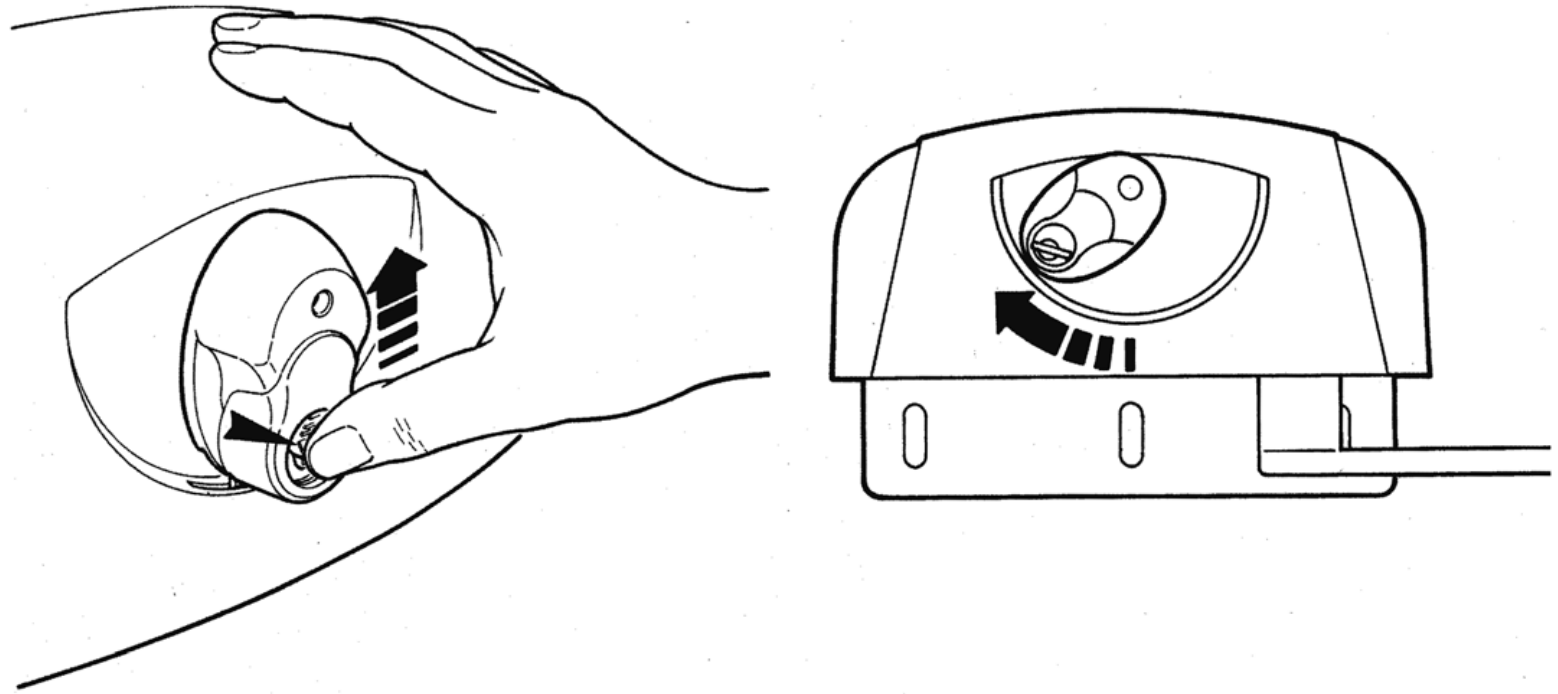

HYPPO – odblokovanie kľúčom a otočením rukoväti

Ak nie je k dispozícii iný vstup, pripravte odblokovanie zvonka už pri montáži. NICE KIO s lankom KA1 vyberte podľa konkrétnej montáže; funkciu celej zostavy treba odskúšať pred odovzdaním.

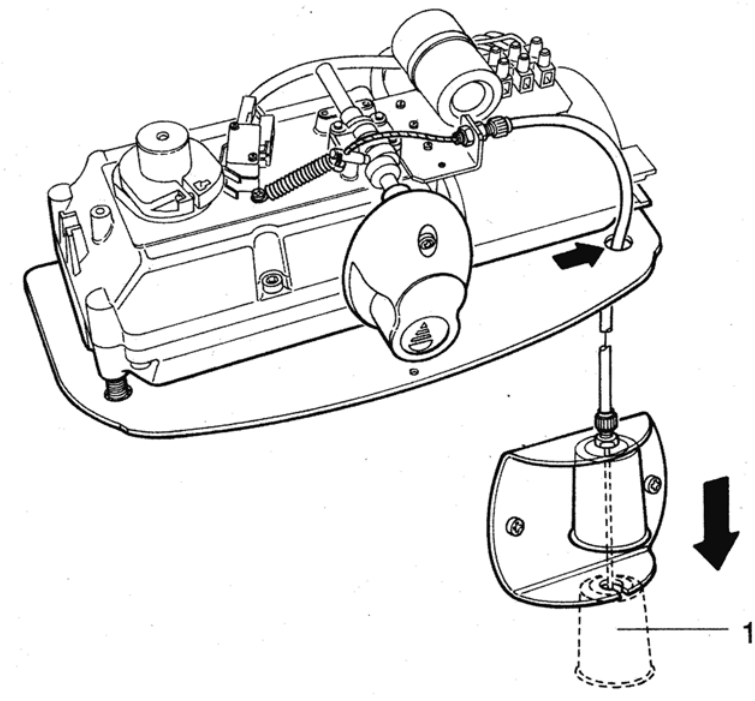

HYPPO – princíp ovládania odblokovania lankom

Príslušenstvo pre zvolenú centrálu

Motor sám nenahrádza riadenie ani bezpečnostné prvky. Umiestnenie fotobuniek a citlivých hrán musí zohľadniť aj skladanie dielov a priestor medzi nimi.

PrvokVýberNa čo dávať pozor
Riadiaca jednotkaMC824HR30Samostatné riadenie jedného alebo dvoch motorov; vyberajte podľa napätia a snímania polohy.
FotobunkyEPMBBlueBUS bez polarity; reléové EPM iba podľa podporovaného zapojenia centrály.
MajákELDC12 V DC FLASH pri MC824HR30.
ZálohaPSS324; CABLA11Pri MC824HR30 aktuálna PSS324; staršia PS324 s CABLA11 a Standby OFF.
Prijímač a ovládačeOXIBD, MYGO4Prijímač do zásuvky SM; ovládač musí zodpovedať kódovaniu prijímača.
Kľúčový spínačEKSBeznapäťový kontakt C–NO do povelového vstupu; bez cudzieho napätia.
Elektrický zámokPLA10, PLA11Pri vhodnej konštrukcii zaistenia; výstup ELS 12 V AC, max. 15 VA.
Odblokovanie zvonkaKIO + KA1Prístup k ručnému odblokovaniu pri výpadku elektriny.

Kabeláž a elektrické pripojenie

Sieťové vedenie, motorové vodiče a nízkonapäťové signály veďte a chráňte podľa napätia a prostredia. Prívod do centrály obsahuje L, N a PE; chráňte ho vhodným istením a zariadením na úplné odpojenie. Káble zaistite priechodkami a odľahčením ťahu.

ObvodKábelPoužitie
Prívod do centrály3 × 1,5 mm²Do 30 m; L, N a PE. Pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii podľa návodu centrály.
Motor3 × 1,5 mm²Do 10 m; dva výkonové vodiče motora a ochranný vodič PE.
Enkodér2 × 1 mm²Do 10 m, bez polarity; patrí príslušnému motoru.
BlueBUS2 × 0,5 mm²Do 20 m; nad 20 m do 40 m použite 2 × 1 mm².
Maják2 × 0,5 mm²Do 20 m, nízkonapäťový FLASH.
Elektrický zámok2 × 1 mm²Do 10 m; výstup 12 V AC / max. 15 VA.
Kľúčový spínač4 × 0,5 mm²Do 50 m; prípadne dva káble 2 × 0,5 mm².
AnténaRG58Do 20 m; odporúča sa menej ako 5 m.

Prierez a trasu musí montážnik overiť podľa dĺžok vedenia a návodu osadenej centrály.

Zapojenie motora a centrály

HY7124 patrí na 24 V DC motorový výstup MC824H, nie na sieťových 230 V. Postup nižšie je pre MC824HR30 s doskou MCA1R30. Prostredná svorka trojpólového výstupu M1 alebo M2 je ochranné uzemnenie PE; krajné dve svorky sú motorové. PE nezamieňajte s motorovým vodičom ani s pomocným mínusom 24 V. Dva vodiče enkodéra nemajú polaritu; patria do príslušného ENC. MC824L používa iné motory.

Jedna skladacia polovicaMotor do M2, enkodér do ENC2; M1 a ENC1 zostávajú voľné.
Dve skladacie poloviceM2 otvára ako prvý, M1 zatvára ako prvý. Enkodér M1 patrí do ENC1, enkodér M2 do ENC2.
Volič motoraPred učením polôh nastavte DIP 1 = ON; DIP 2–12 = OFF pre HY7124. Inú kombináciu nepoužívajte.

MC824H – volič pre HY7124, DIP 1 zapnutý

Pre HY7124 použite jeho modelové nastavenie; programátor môže túto skupinu zobrazovať ako MB4024. Rozhoduje správna poloha prepínačov pre HY7124.

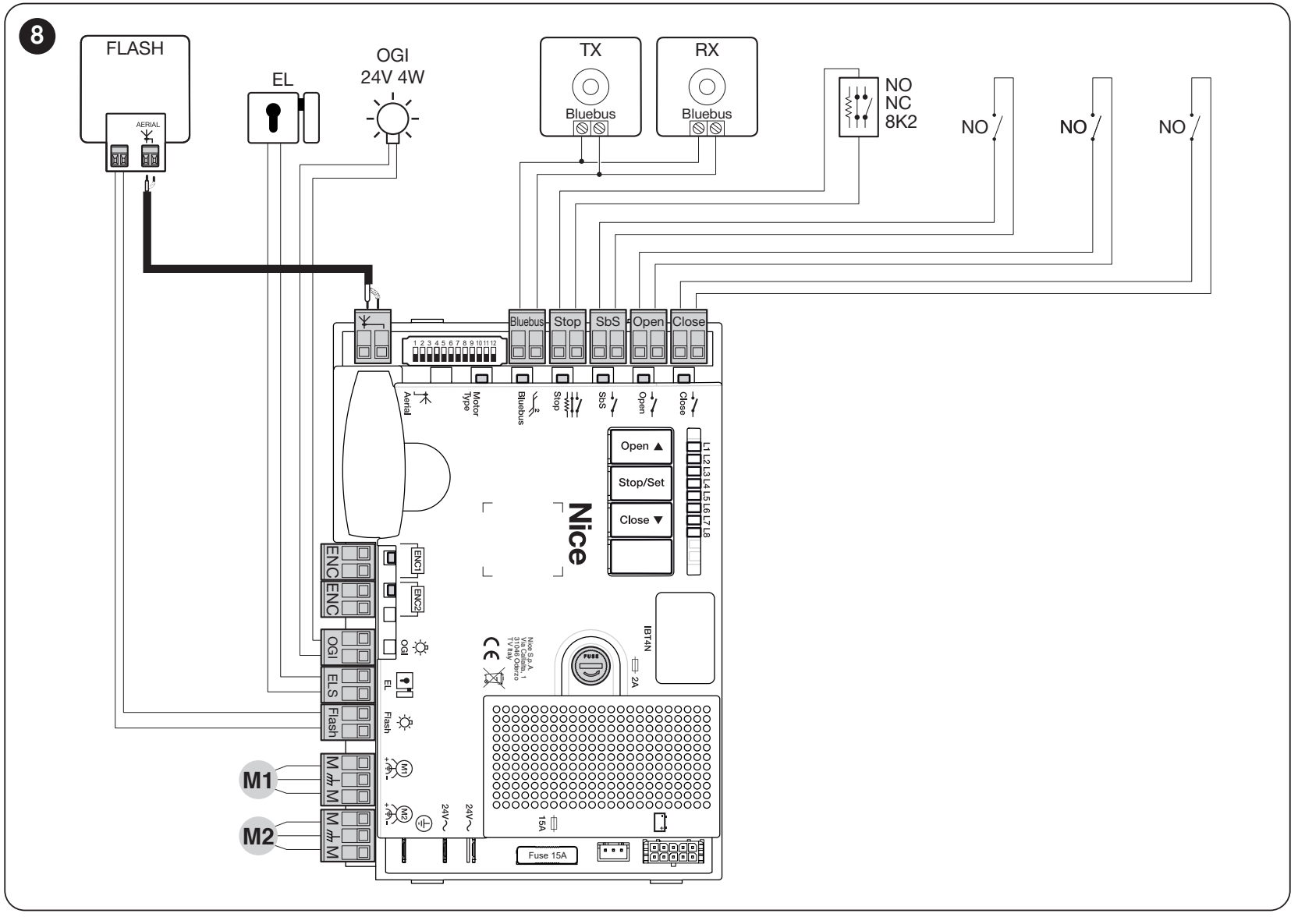

MC824HR30 – schéma motorov, enkodérov a príslušenstva

Svorky príslušenstva a polarita

Pomocné napájanieĽavá svorka dvojice SbS = +; pravá svorka dvojice STOP = −, podľa detailu nižšie. 24 V DC −30 % / +50 %, spolu max. 200 mA. Napätie zostáva aj v Standby. Ide o zobrazené napájacie polohy, nie o ľubovoľné signálové kontakty.
BlueBUSDva paralelné vodiče vedú napájanie aj dáta; bez polarity +/−.
ENC1 / ENC2Enkodéry príslušných motorov; bez polarity.
FLASHMaják 12 V DC, max. 21 W; napríklad ELDC. Pred zapojením overte označenie +/− na konkrétnom výstupe a majáku.
ELSElektrický zámok 12 V AC, max. 15 VA; AC nemá polaritu +/−.
OGISignalizácia otvorenej brány: 24 V DC (−30 % / +50 %), max. 4 W. Režim závisí od nastavenia; dodržte označenie osadeného výstupu.
SbS / Open / CloseBeznapäťové NO kontakty do príslušných dvojíc: krokovanie, iba otvoriť alebo iba zatvoriť. Kontakty nemajú polaritu a nepripája sa na ne cudzie napätie.
STOPNaučený bezpečnostný vstup NO, NC alebo 8,2 kΩ. Beznapäťové kontakty nemajú polaritu; zapojenie musí zodpovedať ochranám.

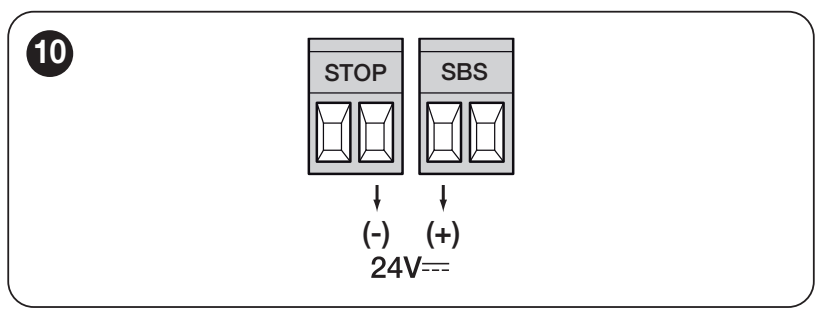

MC824HR30 – pomocné napájanie, STOP mínus a SbS plus

Pri inej doske alebo rozložení svoriek použite návod osadenej jednotky. Podrobné zapojenie MC824HR30.

Záloha pri výpadku siete

MC824HR30 podporuje PSS324. Pred pripojením odpojte sieť aj batériu a použite určený konektor. Ak ponechávate staršiu PS324, potrebujete kábel CABLA11 a Standby musí byť OFF. Počet pohybov závisí od nabitia a zaťaženia brány. Záloha nenahrádza správne ručné odblokovanie. Celý postup pripojenia zálohy.

Fotobunky a bezpečnostné vstupy

Fotobunky umiestnite podľa pohybu skladacích polovíc a rizík brány. TX/RX správne zarovnajte. Ochrana prejazdu nenahrádza ochranu miest stlačenia pri pánte a ramene.

MC824H používa pre fotobunky BlueBUS. EPMB, EPLB, EPSB, EPMORB a F210B zapojte paralelne dvoma vodičmi bez polarity. TX/RX jedného páru majú zhodnú adresu, každý pár odlišnú od ostatných. Po zmene zariadení zopakujte učenie.

PHOTO/PHOTO II chránia zatváranie; PHOTO 1/PHOTO 1 II zasahujú pri otváraní aj zatváraní. PHOTO 2/PHOTO 2 II chránia otváranie. PHOTO 3 nie je povolené. Presné prepojky a reakcie sú v tabuľke adresovania.

Preskúšajte každý pár pri otváraní aj zatváraní, STOP a prípadnú citlivú hranu. Bezpečnostný prvok nevyraďujte premostením, aby sa brána rozbehla.

Prvé spustenie a učenie

Kroky vykonáva montážnik po mechanickej a elektrickej kontrole. Motor zaistite v automatickom režime, skontrolujte dorazy, voľnú dráhu a M1/M2. Pri prvom pohybe buďte pripravení bránu zastaviť.

Na MCA1R30 nastavte pre HY7124 DIP 1 ON, ostatné OFF, a pripojte enkodér.

Po zapnutí napájania musí BlueBUS blikať približne raz za sekundu, LED pripojených BlueBUS fotobuniek TX/RX musia blikať a maják FLASH musí byť zhasnutý. Ak niektorá kontrola nevyjde, odpojte napájanie aj prípadnú zálohu a skontrolujte zapojenie pred pokračovaním.

1. Rozpoznanie zariadení

  1. Držte súčasne Open ▲ + Stop/Set.
  2. Uvoľnite obe tlačidlá, keď L1/L2 začnú rýchlo blikať, približne po 3 sekundách.
  3. Počkajte na ukončenie. Úspech: STOP svieti, L1/L2 zhasnú. L3/L4 môžu blikať ako požiadavka učenia polôh.

Zopakujte po pridaní alebo odstránení BlueBUS/STOP zariadenia. Učenie vykonajte aj bez pripojeného príslušenstva.

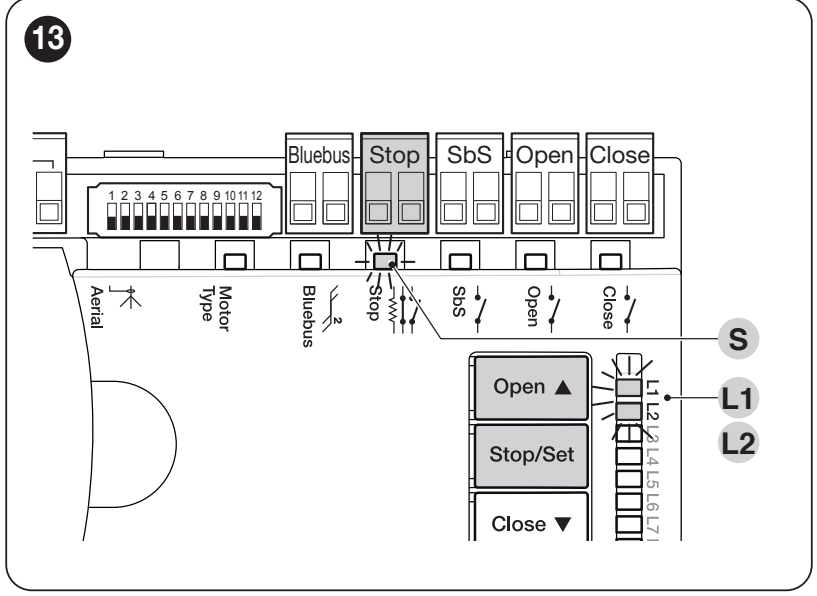

MC824H – tlačidlá a LED pri učení zariadení

2. Automatické učenie polôh

  1. Držte súčasne Stop/Set + Close ▼.
  2. Uvoľnite tlačidlá, keď L3/L4 začnú rýchlo blikať, približne po 5 sekundách.
  3. Sledujte: Pomalé zatvorenie M1 k dorazu, pomalé zatvorenie M2 k dorazu, pomalé otvorenie oboch motorov k dorazom a rýchle zatvorenie oboch motorov. Pri jednom motore sa pohybuje iba M2.
  4. Úspech potvrdzuje zhasnutie L3/L4.

Ak niektorý motor počas prvých zatváracích pohybov namiesto zatvárania otvára, zastavte učenie tlačidlom Open ▲ alebo Close ▼. Odpojte napájanie aj prípadnú zálohu a opravte smer príslušného motora: prehodením dvoch krajných motorových vodičov podľa schémy MC824H; ochranný PE a vodiče enkodéra tým nemeníte. Pri dvoch motoroch a nesprávnom poradí opravte M1/M2, aj ich ENC1/ENC2. Učenie spustite od začiatku. Zásah fotobunky alebo STOP ho preruší a bliká L1; odstráňte príčinu a zopakujte učenie.

3. Skúšky a odovzdanie

Vyskúšajte úplné otvorenia a zatvorenia, dorazy, spomalenia, súhru skladacích polovíc a odblokovanie. Overte každý bezpečnostný prvok, zastavenie a zmenu smeru po prekážke. Montážnik musí zmerať sily a posúdiť celú zostavu. Vysokú silu nenastavujte ako náhradu za opravu zadrhávajúcej brány. Používateľ musí dostať návod a vedieť bezpečne odblokovať pohon.

Ručné a zmiešané učenie: podrobný postup centrály. Zmiešanému učeniu predchádza automatické učenie.

Nastavenia a diaľkové ovládače

Automatické zatváranie, pauzu, krokovanie, spomalenie a silu nastavte podľa brány. Po zmene sily alebo bezpečnostných funkcií zopakujte skúšky. Úplné rozsahy, LED a továrenské hodnoty sú v programovacích tabuľkách centrály.

Prijímač, ovládač a anténa

Samostatný motor nemá vstavaný rádiový prijímač. Do centrály sa osádza prijímač SM. NICE OXIBD podporuje aj obojsmerné ON3EBD; OXILR používajte s ON3ELR. Pri staršom OXI vyberajte vysielače podľa uloženého kódovania. Rovnaká frekvencia sama osebe kompatibilitu nezaručuje.

Koaxiál pripájajte podľa prijímača: pri OXIBD priamo do prijímača, pri OXI podľa schémy centrály. Párovanie a vymazanie ovládačov. Vymazanie rádiovej pamäte nie je reset dosky ani učenie polôh.

Čo preveriť pri poruche

PrejavČo skontrolovať
Brána sa nehýbeNapájanie, zaistenie odblokovania a STOP. Poruchu napájania či poistiek rieši technik pri odpojenom napájaní.
Motor ide, krídlo stojíZaistenie prevodu a upevnenie ramena; vrátiť odblokovanie do uzamknutej polohy.
Brána sa zastavuje alebo vraciaNajprv ručný pohyb a priestor ramena, potom fotobunky, STOP a dorazy. Silu nezvyšovať bez zistenia príčiny.
Učenie sa nedokončíPoradie a smer motorov, dorazy a ochrany. Pri HY7124 aj DIP 1 a enkodéry.
Ovládač nefunguje, tlačidlo ánoBatéria, kódovanie, uloženie vysielača v prijímači a anténa.
Porucha po zmene fotobuniekAdresy a káble, potom zopakovať rozpoznanie zariadení.

Počty blikaní majáka a LED: diagnostika a opravy. Pred resetom zaznamenajte nastavenia. Reset dosky, vymazanie prijímača a nové učenie sú odlišné úkony; použite návod osadenej jednotky.

Kontrola a údržba

Najmenej každých šesť mesiacov nechajte skontrolovať celú automatizáciu; pri intenzívnom používaní alebo náročnom prostredí častejšie podľa plánu údržby. Technik preverí krajné aj stredné pánty, upevnenie motora, teleskopické rameno, dorazy, vedenie káblov, odblokovanie a všetky bezpečnostné prvky. Výsledok zaznamená do záznamu údržby.

Počas pohybu nevstupujte medzi skladajúce sa diely ani do dráhy ramena. Nedovoľte deťom hrať sa pri bráne a ovládače uchovávajte mimo ich dosahu. Používateľ vykonáva len bezpečné ručné odblokovanie a bežné čistenie prístupných povrchov; opravy, elektrické zásahy a zmeny bezpečnostných nastavení patria technikovi. Pri poruche bránu odstavte a zaistite.

Technické parametre NICE HYPPO HY7124

TypNevratný elektromechanický motor s teleskopickým ramenom pre skladaciu bránu.
Napätie motora24 V DC
Prúd5 A
Príkon120 W
Krútiaci moment250 Nm
Rýchlosť otáčania2 ot./min
Čas otvorenia uvedený výrobcom10 s
Pracovný cyklus80 %
Snímanie polohyMagnetický enkodér
KondenzátorBez rozbehového kondenzátora pre AC motor.
KrytieIP43
Prevádzková teplota−20 až +70 °C
Hmotnosť motora13 kg
Rozmery350 × 165 × 242 mm; telo s montážnou doskou podľa výkresu.
Limity skladacieho dieluNajviac 1 500 mm; hmotnosť podľa grafu. Maxima dĺžky a hmotnosti neplatia súčasne.

Čas otvorenia nie je zaručený čas pre ľubovoľnú skladaciu bránu. Závisí od geometrie, nastavenia riadenia a zaťaženia. Pri staršom pohone je rozhodujúci jeho výrobný štítok a zodpovedajúci návod.

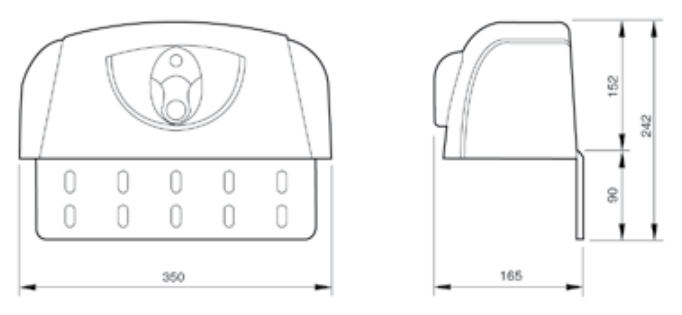

HYPPO – rozmery motora a montážnej dosky
