Rám, pánty a stĺpiky tvoria jeden celok. Pri novej bráne k nim už pri návrhu pridajte výplň a vybraný pohon: jeho konzoly potrebujú pevné miesto a správne odstupy od osi pántu. Nasledujúce odporúčania vám pomôžu zamerať podklady a vybrať diely; rozmery nosných častí treba určiť pre konkrétne krídlo a podklad.
| Krídlová brána: vyberte si tému | |
|---|---|
| Zameranie a postup | |
| Priestor a sklon | Rám, pánty a výplň |
| Pohon a konzoly | Dorazy a príslušenstvo |
| V tomto článku | |
|---|---|
| Rám a profily | Stĺpik a základ |
| Výber pántov | Výplň a vietor |
| Dorazy a zástrče | Elektrický zámok |
| Povrchová úprava | Ručná skúška |
| Príklad: pohon neskôr | Príklad: nová plná výplň |
| Oporné koliesko | |
Pred rezaním: určte dĺžku rámu podľa hotového prejazdu a vybraných pántov. Vyznačte priečku, upevnenie výplne a prednú konzolu pohonu v jej skutočnej výške.
Rám, priečka a stĺpiky
Krídlo prenáša vlastnú hmotnosť cez pánty do stĺpika a základu. Vietor a pohon pridávajú ďalšie sily. Pri návrhu preto nestačí vybrať samotný jokel: rozhodujú aj dĺžka krídla, výška, tuhosť rámu, výplň, poloha pántov a upevnenie konzol.
Jokle a priečka rámu
Pri malom krídle približne do 2 m s ľahkou otvorenou výplňou možno zvážiť aj jokel 40 × 20 × 2 mm. Dĺžka 2 m však nie je potvrdenou nosnosťou tohto profilu ani návodom na celý rám. Pri výbere z konštrukčných profilov porovnajte prierez, hrúbku steny a orientáciu profilu v ráme. Výrobcovi rámu dajte rozmery krídla, hmotnosť a spôsob uchytenia výplne aj miesto konzoly pohonu.
| Profily z našej ponuky | |
|---|---|
 |
Pre ľahké menšie konštrukcie; pred použitím na obvodový rám overte tuhosť a zaťaženie celého krídla. |
 |
Pozinkovaný profil 60 × 40 × 2 mm Obdĺžnikový prierez s 2 mm stenou. Do výkresu označte, ktorým smerom bude otočená širšia strana. |
 |
Pozinkovaný profil 80 × 40 × 2 mm Vyšší profil s rovnakou hrúbkou steny. Porovnajte tuhosť, hmotnosť rámu a miesto pre kovanie. |

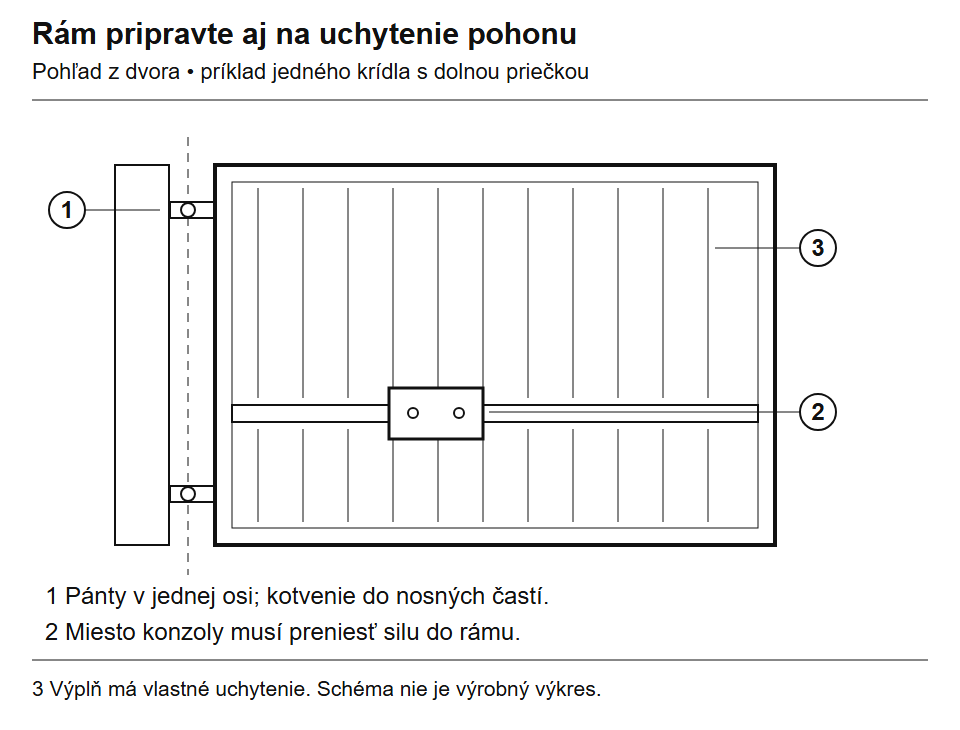

Na príklade 4 × 1,5 m má každé krídlo jednu vodorovnú priečku v spodnej tretine. Pred jej osadením overte rozteč podpier výplne a výšku prednej konzoly pohonu. Ak má priečka niesť aj pohon, potrebuje preniesť jeho sily do rámu; jej polohu neurčujte iba podľa vzhľadu.
Poloha konzoly vychádza z montážneho výkresu pohonu. Dolná priečka v tomto príklade nie je univerzálnou montážnou výškou. Kliknutím zväčšíte.
Príklad: dnes ručná brána, pohon neskôr
Prejazd 4 m, rám vysoký 1,5 m a ľahká otvorená výplň. Bránu chcete spočiatku otvárať ručne, ale po dokončení dvora doplniť motory.
- Zamerajte hotový otvor a vyberte pánty. Až podľa ich osadenia určte šírku oboch rámov; približne dvojmetrové krídlo neznamená dvojmetrový rezací rozmer.
- Už teraz porovnajte montážne rozmery uvažovaného pohonu. Na stĺpiku aj krídle pripravte nosné miesto pre konzoly a pod vjazdom priechod pre káble.
- Pre ručnú prevádzku vyberte dorazy, zachytenie otvorených krídel a zástrč s protikusom. Pred neskorším spustením motora sa ručné zaistenie musí uvoľniť alebo nahradiť vhodným riešením.
Súvisiace diely a postupy: profily, pánty, zástrč a protikus, príprava chráničiek.
Stĺpik a základ
Stĺpik pre lineárny pohon Wingo alebo Toona: pri oceľovej konštrukcii odporúčame priestorovo počítať so stĺpikom 120 × 120 mm, prípadne 100 × 100 mm, ak vyhovuje konkrétna geometria. Rozhoduje poloha osi pántu a čapu konzoly podľa montážneho výkresu a grafu pohonu. Pri inom priereze či polohe môže byť potrebná upravená alebo predĺžená konzola PLA6, ak ju zvolený model umožňuje.
Toto je odporúčanie pre miesto na uchytenie, nie statické minimum. Hrúbku steny, kotvenie a základ určte podľa krídla, výplne, vetra a podkladu. Pre HOPP s kĺbovým ramenom sa priestor preveruje podľa jeho vlastného výkresu.
Pánty a konzoly upevnite do nosnej časti stĺpika, nie iba do obkladu. Pri kotvách skontrolujte druh podkladu, kotevnú hĺbku a predpísané odstupy od hrán. Pri existujúcom murovanom stĺpiku zistite, čo je pod obkladom. Návrh základu potrebuje údaje o zemine, vode a miestnych mrazových podmienkach; jeden univerzálny rozmer výkopu preto nestačí.
Pred betonážou je praktické mať pripravené priechody chráničiek. Podzemný pohon počíta so stavebnou prípravou pre konkrétnu základovú skrinku vrátane odtoku vody. Čas zretia betónu a zaťaženia kotiev vychádza z projektu a použitých materiálov.
Povrch a montáž výplne
Pred povrchovou úpravou sa oplatí rám skúšobne zostaviť s kovaním a prejsť jeho geometriu. Povrchová ochrana, oprava povlaku v miestach zvarov a odvodňovacie či odvzdušňovacie otvory sa prispôsobujú zvolenému systému. Pri žiarovom zinkovaní uzavretých profilov sa potrebné otvory dohodnú so zinkovňou ešte pred výrobou. Výplň má vlastný odporúčaný spôsob upevnenia od jej dodávateľa.
Ako vybrať pánty a ich uchytenie
Pri výmene existujúceho pántu: pred demontážou odfoťte celé uchytenie aj detail. Zapíšte priemer čapu alebo závitu, rozstup otvorov a odstup osi od stĺpika. Rovnaký závit s iným odsadením môže zmeniť medzeru pri stĺpiku aj geometriu pohonu.
Vyberajte celý záves: pánt, čap alebo protikus a upevnenie do stĺpika aj rámu. Samotný závit M16 či M20 neurčuje nosnosť celej zostavy.
| Čo porovnať | Čo zistiť pred objednávkou |
|---|---|
| Krídlo | Dĺžku od osi pántu, celkovú hmotnosť s výplňou a rozstup horného a dolného závesu. Nosnosť musí platiť pre túto kombináciu. |
| Uchytenie | Rozmer platne a otvory pri skrutkovaní; vhodný nosný materiál pri zváraní. Pánt nesmie byť ukotvený iba do obkladu. |
| Poloha a nastavenie | Medzeru pri stĺpiku, rozsah nastavenia a miesto pre matice. Po povrchovej úprave musí zostať priestor na nastavenie aj zaistenie. |
| Protikus | Presný rozmer čapu alebo zhodný protikus odporúčaný pre zvolený pánt. Pri výmene pošlite fotografiu celej dvojice. |
Nastaviteľný pánt pomôže doladiť polohu krídla, no po nastavení musí zostať správne zaistený a mať predpísané zasunutie závitu. Dve katalógové nosnosti nesčítavajte; overte, či výrobca uvádza údaj na jeden kus alebo na zostavu a pri akom rozstupe.
Horný a dolný čap patria presne nad seba. Rozstup sa meria medzi stredmi čapov a spoločnú os pekne ukáže vodováha alebo laser. Kliknutím zväčšíte.
| Typ | Kedy ho zvažovať | Čo skontrolovať |
|---|---|---|
| Nastaviteľný na platni | Skrutkované kotvenie do vhodného podkladu. | Platňu, otvory, kotvy, rozsah nastavenia a priestor pohonu. |
| Navárací nastaviteľný | Oceľový rám a nosný oceľový stĺpik. | Zvar, súososť, kontramaticu a ochranu po zváraní. |
| Osový C pánt | Konštrukcia s príslušným čapom v profile. | Správny čap, profil, osadenie a podmienky únosnosti. |
| Špeciálny / mimoosový | Osobitná geometria alebo zdvíhanie krídla. | Celú dráhu a výslovné potvrdenie použitia s pohonom. |
| Súvisiace produkty | |
|---|---|
 |
Nastaviteľný pánt na priskrutkovanie Zmerajte miesto na platňu a rozstup otvorov. Vyberte rozmer závitu a kotvy pre skutočný nosný podklad. |
 |
Pre vhodnú oceľovú konštrukciu. Po nastavení nasleduje zaistenie závitu a obnovenie povrchovej ochrany. |
 |
Vyberajte spolu s čapom CAIS HP40 na navarenie do profilu. Pri celom závesovom systéme overte aj horné a dolné uloženie a spôsob nastavenia. |
Širšie krídlo pri rovnakej hmotnosti zaťažuje závesy inak než úzke. Ak výrobok nemá údaj pre vašu dĺžku a rozstup pántov, nechajte si vhodnosť potvrdiť pred objednaním.
Celú ponuku nájdete v kategórii pánty a závesy pre krídlové brány. Výsledný uhol otvorenia ovplyvňuje pánt aj geometria namontovaného pohonu.
Kedy zvažovať oporné koliesko
Koliesko vyberajte až po kontrole dráhy. Prejdite trasu jeho kontaktu s podkladom vrátane škár, odvodňovacieho žľabu a zlomov sklonu. Ak sa v časti oblúka odľahčí alebo zadrhne, zmení sa zaťaženie pántov aj odpor pohybu.
Oporné koliesko môže byť súčasťou navrhnutého podopretia krídla. Potrebuje pevný prejazdný podklad po celom oblúku; štrk, obrubník alebo prepadnutá dlažba môžu jeho pohyb obmedziť.
Odmerajte výškové rozdiely v dráhe a porovnajte ich s vyhotovením kolieska. Pružinový zdvih má konečný rozsah a nosnosť kolieska nie je dovolenou hmotnosťou celej brány. Pri pohone overte prípustnosť podopretia pre konkrétnu zostavu. Ak krídlo už klesá, najprv opravte príčinu v ráme, pántoch alebo stĺpiku.
Výplň: vzhľad, hmotnosť a vietor
Výplň je prirodzenou súčasťou návrhu rámu aj výberu pohonu. Hmotnosť celého krídla tvorí rám, výstuha, výplň, spojovací materiál aj kovanie.
Čím väčšiu plochu výplň zakryje, tým viac vietor zaťaží rám, pánty a pohon. Preto je výplň jedným z prvých údajov pri dimenzovaní ostatných častí. Kliknutím zväčšíte.
| Výplň | Pri výbere pomôže |
|---|---|
| Hliníkové lamely | Hmotnosť konkrétneho profilu, rozteč podpier, upevnenie, rozťažnosť a oddelenie rozdielnych kovov. |
| Pozinkované doskové profily | Celkovú hmotnosť a opravu ochrany v miestach rezania či zvárania. |
| Lamely tvaru Z | Správnu kombináciu lamely a nosného systému. Sklon a prekrytie ovplyvňujú priehľadnosť aj prúdenie vzduchu. |
| Drevo, WPC a iné výplne | Hmotnosť, rozťažnosť alebo zmenu vlhkosti, predpísané podopretie a dilatačné medzery. |
| Súvisiace produkty | |
|---|---|
 |
V návode výplne overte rozteč podpier, upevnenie a dilatačné medzery. Z počtu a dĺžky lamiel určte hmotnosť výplne. |
 |
Súčasť systému s nosným profilom veľkosti S a pôdorysom S1; všetky diely sa dajú vybrať ako vzájomne zladená zostava. |
Plná výplň na veternom mieste
Vietor zaťažuje celú plochu krídla. Pri doplnení plnej výplne na pôvodne otvorený rám znovu overte rám, pánty, stĺpiky, vhodnosť pohonu aj uzamknutie. Na porovnanie pošlite rozmery každého krídla, typ výplne a fotografiu okolia. Samotný silnejší motor alebo zámok nedostatočnú konštrukciu neopraví.
Príklad: na otvorený rám chcete plné lamely
Brána sa dnes otvára ľahko, ale chcete obmedziť pohľad z ulice. Nová výplň zmení hmotnosť aj plochu vystavenú vetru.
- Zistite hmotnosť výplne vrátane nosníkov a spojov. Z dĺžok a počtu lamiel spočítajte prírastok pre každé krídlo zvlášť.
- Dodávateľovi rámu ukážte uchytenie výplne, prierez a hrúbku steny rámu, pánty a stĺpiky. Overte tiež potrebné podopretie a dilatáciu lamiel.
- Pri existujúcom pohone doplňte jeho typ a fotografiu otvoreného vjazdu. Výber znovu posúďte s vetrom; pôvodne vyhovujúci motor nemusí vyhovovať novej výplni.
Súvisiace diely a postupy: porovnanie výplní, limity pohonov, elektrické zaistenie.
Dorazy, zástrče a uzamknutie
Polohu dorazov a spôsob zaistenia určte spolu s rámom. Na montáž zástrče alebo zámku ponechajte pevné miesto a priestor na obsluhu.
- Doraz zatvorenia vyberte podľa spodnej hrany rámu a hotovej dlažby.
- Doraz otvorenia a zachytenie krídla riešia rozdielne funkcie.
- Ručnú zástrč vyberajte aj s protikusom; porovnajte ich rozmery.
Uzamknutie pripravte pred dokončením rámu
Pri automatickej bráne vopred overte požiadavku pohonu na elektrický zámok a jeho kabeláž. Pri prekrývajúcich sa krídlach určte poradie zatvárania. Ručná zástrč nesmie pri spustení blokovať pohon.
Pred montážou pohonu vyskúšajte bránu ručne
- Na rovnej podložke skontrolujte rozmery, uhlopriečky a rovinnosť rámu pred dokončením zvarov.
- Pri osadení držte čapy v spoločnej osi. Skúšajte s plánovanou výplňou, nie iba s ľahkým holým rámom.
- Prejdite celý oblúk oboch krídel. Overte odstup od dlažby, stĺpika a plota aj polohy dorazov.
- Krídlo má ísť ľahko bez drhnutia a samovoľného pohybu. Potom znovu overte pripravené kóty konzol a namontujte vopred vybraný pohon.
Ak krídlo potrebuje pri ručnom otvorení nadvihnúť, silnejší motor nevyrieši chybu mechaniky. Pred automatizáciou opravte príčinu.
Pošlite nám rozmer krídla, výplň a fotografiu stĺpika, ak si nie ste istí pántom, dorazom alebo priestorom pre konzolu.
