Doraz určí koncovú polohu, zástrč zaistí krídlo a vhodný zámok ho uzamkne. Vyberajte ich spolu s rámom, hotovým povrchom vjazdu a spôsobom ovládania. Pri automatickej bráne musí zaistenie spolupracovať s pohonom; obyčajnú ručnú zástrč treba pred jeho spustením uvoľniť.
| Krídlová brána: vyberte si tému | |
|---|---|
| Zameranie a postup | |
| Priestor a sklon | Rám, pánty a výplň |
| Pohon a konzoly | Dorazy a príslušenstvo |
Pred objednávkou skontrolujte celé spojenie
| Vyberáte | Čo k tomu patrí |
|---|---|
| Ručnú zástrč | Zhodný protikus alebo puzdro, upevnenie do rámu a potrebný dosah bodca. Ak puzdro nemá dorazovú plochu, polohu krídla musí určiť samostatný doraz. |
| Zámok | Protikus, vhodná montážna poloha a prístup ku kľúču. Pri elektrickom zaistení navyše správne napájanie, ovládanie a núdzové odistenie. |
| Sadu pohonu | Overte počet motorov, konkrétnu centrálu a obsah balenia. Konzoly, prijímač, ovládače, fotobunky či maják nemusia byť v každej sade rovnaké. Zvlášť skontrolujte predĺžené konzoly, dorazy, káble a kotvenie. |

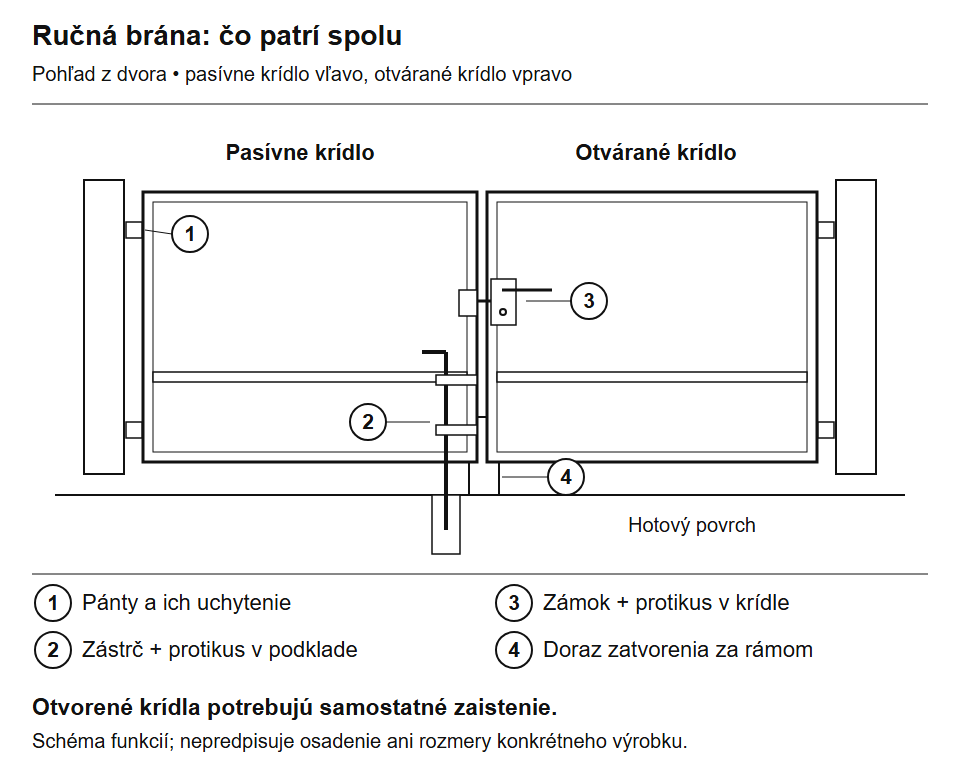

Princíp ručnej zostavy pri pohľade z dvora. Pánty a výplň sa dimenzujú osobitne; otvorené krídla potrebujú vlastné zaistenie. Kliknutím zväčšíte.
Čo bránu zastaví a čo ju udrží na mieste
| Čo | Prečo | Typ a výber |
|---|---|---|
| Doraz zatvorenia | Určuje konečnú polohu zatvorených krídel. | Spodný doraz vyberte podľa výšky rámu nad hotovým povrchom a spôsobu kotvenia. |
| Doraz otvorenia | Zastaví krídlo na konci otvorenia. | Vonkajší alebo vstavaný mechanický doraz podľa konkrétneho pohonu. Overte polohu aj uhol otvorenia. |

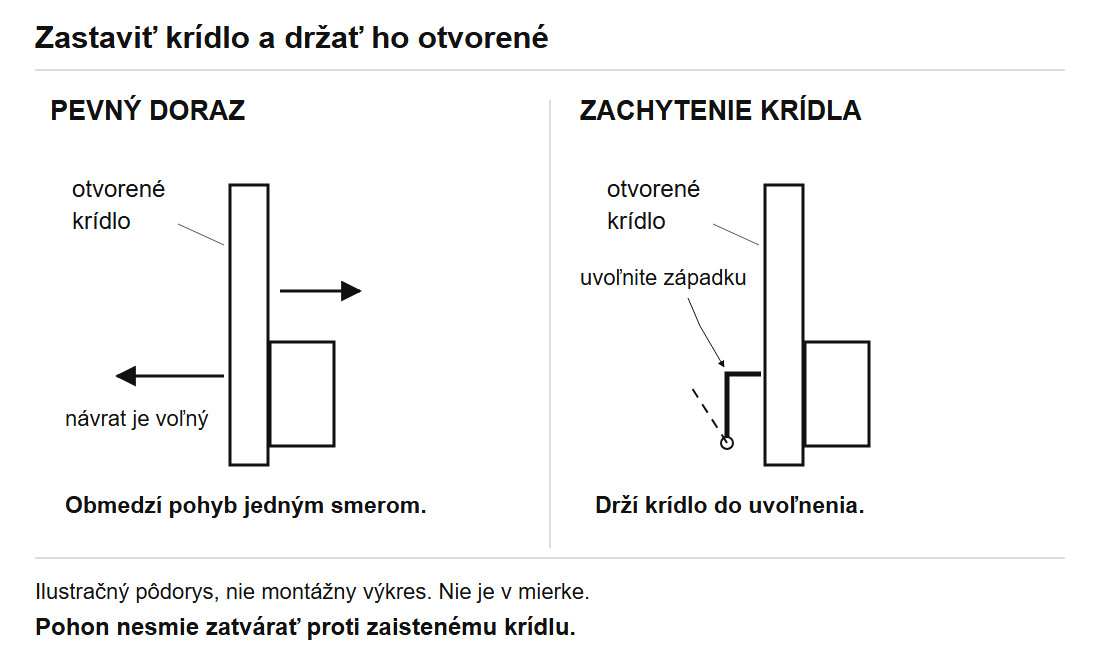

| Zachytávač otvoreného krídla | Ručné krídlo aj pridŕža, aby sa voľne nevracalo. | Vyberte zachytenie a spôsob jeho uvoľnenia. Pevný doraz sám túto funkciu nezaručuje. |
| Zástrč | Zaisťuje napríklad pasívne krídlo ručnej brány. | Bodec a vhodný protikus; porovnajte priemer, zdvih a montážnu výšku. |
| Zámok | Zabezpečí uzamknutie brány. | Ručné uzamknutie alebo elektrické zaistenie podľa spôsobu obsluhy. |
Pri automatizácii vyberajte dorazy podľa návodu pohonu. Naučený čas chodu nie je všeobecnou náhradou mechanického dorazu. Pevné zachytenie otvoreného krídla nesmie zostať zaistené, keď motor začne zatvárať.
Doraz osádzajte podľa hotovej dlažby
Pred vŕtaním skontrolujte kontakt s rámom, vzdialenosť pod autom a dráhu oboch krídel. Dlažba položená neskôr môže zmeniť medzeru pod rámom aj potrebný dosah zástrče. Zvoľte kotvenie pre nosný podklad; samotná tenká dlaždica nemusí stačiť.
Pri nízkom aute overte aj prejazd cez doraz. Zo zástrče a jej otvoru musí byť možné odstraňovať štrk, lístie či sneh. Odtok vody udržujte priechodný; odvodňovací otvor sám nezaručuje ochranu proti zamrznutiu.
Príklad: hotová dlažba a nízke auto
Vyberáte stredový doraz a spodnú zástrč. Dôležitá je výška spodnej hrany rámu, dráha auta aj nosný podklad pod dlažbou.
- Zatvorte a vyrovnajte krídla. Zmerajte medzeru od hotového povrchu k rámu v mieste dorazu a miesto, kam dosiahne bodec zástrče.
- Porovnajte výšku dorazu s kontaktom na ráme a reálnym prejazdom auta. Pri zlome sklonu nestačí katalógová svetlá výška vozidla.
- Ak zvolíte zapustené puzdro EGS, koncovú polohu riešte samostatným dorazom. Pri SABO posúďte naraz dorazovú plochu, otvor pre bodec, kotvenie a čistenie.
Súvisiace diely a postupy: dorazy, EGS a SABO, výber zástrče.
Ako vybrať zástrč s vhodným protikusom
Pri ručnej dvojkrídlovej bráne sa pasívne krídlo často zaisťuje spodnou zástrčou. Vyberte ju až po určení polohy zatvoreného rámu a hotovej výšky povrchu.
- Odmerajte dosah: vzdialenosť medzi miestom upevnenia zástrče a protikusom. Porovnajte celkovú dĺžku aj využiteľný zdvih výrobku.
- Porovnajte bodec a otvor: ich priemer, polohu a potrebné zasunutie podľa výkresu výrobku.
- Skontrolujte obsluhu: miesto pre rukoväť, jej pohyb a zaistenie zdvihnutého bodca, aby pri otváraní nedrhol o zem.
- Vyberte protikus: zapustené puzdro alebo doraz s otvorom. Určte jeho kotvenie, odvodnenie a prístup k čisteniu.
| Dorazy a zástrče | |
|---|---|
 |
Spodný doraz na priskrutkovanie Na presné určenie zatvorenej polohy. Osadenie sa prispôsobí podkladu a miestu v prejazde. |
 |
Pri ručnej zostave môže spolupracovať so zástrčou; otvor a západka sa vyberajú v zodpovedajúcich rozmeroch. |
 |
Skrutkovaná zástrč na zaistenie krídla do zeme; vyberte dĺžku a protikus. |
 |
Pružinové vyhotovenie pre ručnú obsluhu. Spôsob zaistenia a montáž porovnajte s konkrétnym výrobkom. |

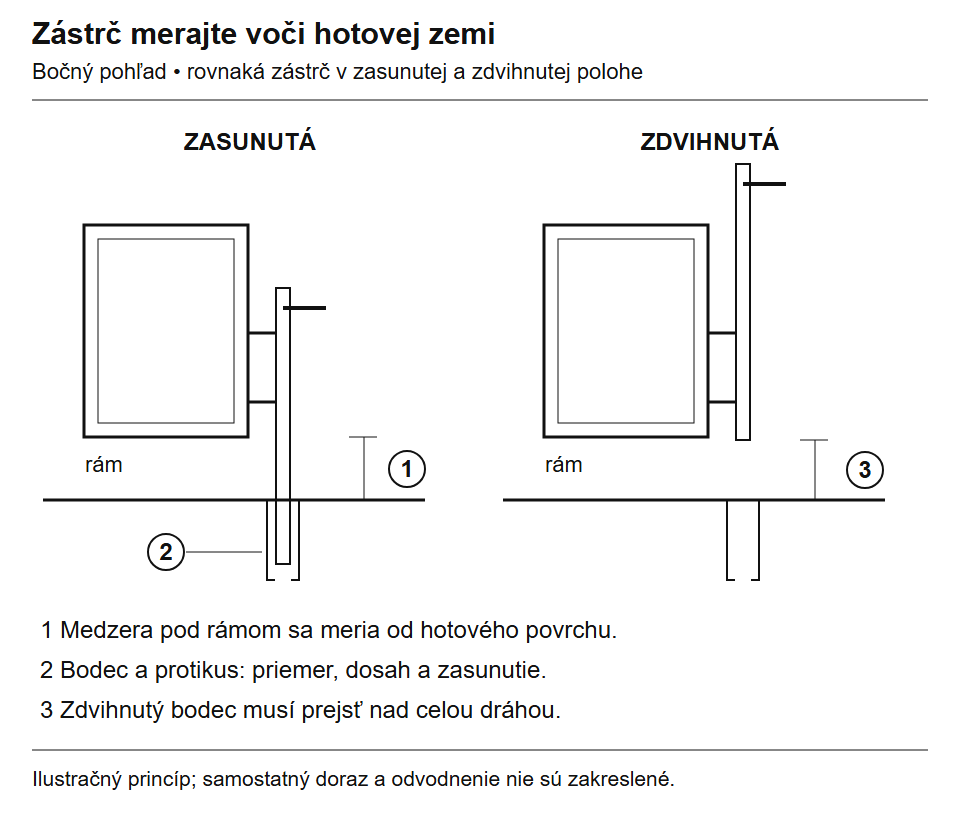

Merajte zasunutú aj zdvihnutú polohu. Bodec pri otvorení nesmie zachytiť vyššie miesto vjazdu. Kliknutím zväčšíte.

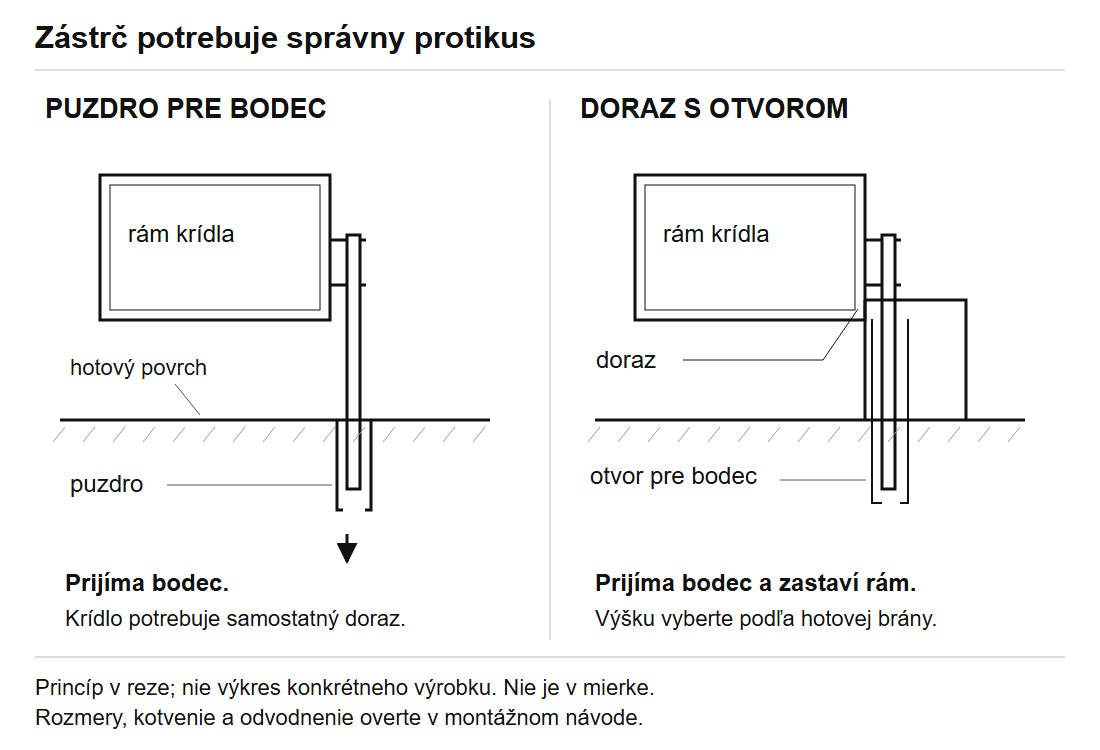

Puzdro EGS alebo doraz SABO?
EGS je zapustené puzdro pre bodec s odtokom vody. Nemá dorazovú platňu, preto samo neurčí koncovú polohu krídla. SABO spája spodný doraz s otvorom pre zástrč. Vyberte ho podľa medzery medzi hotovou zemou a spodnou hranou krídla, rozmeru bodca a montážneho návodu.
| Puzdro a doraz zo sortimentu | |
|---|---|
 |
Locinox EGS – puzdro pre zástrč Zapustené puzdro pre bodec s odtokom vody. Nemá dorazovú platňu; koncovú polohu krídla riešte samostatne. |
 |
Locinox SABO – doraz s otvorom Spodný doraz s otvorom pre zástrč. Vyberajte podľa medzery nad hotovou dlažbou a rozmeru bodca. |
Dva príklady zaistenia ručnej brány
| Situácia | Diely a kontrola pred objednaním |
|---|---|
| Doraz už máte, chýba otvor pre zástrč | Zástrč + zapustené puzdro EGS. EGS je pre bodec do Ø 20 mm a nemá dorazovú platňu. Zmerajte dosah bodca, výšku hotovej dlažby a miesto pre osadenie s odtokom. |
| Potrebujete doraz aj protikus na povrchu | Kompatibilná zástrč + SABO. Overte bodec do Ø 20 mm a medzeru medzi povrchom a spodkom brány 20–45 mm. Pre VSA, VSF a KEYDROP výrobca uvádza profil 40–60 mm; nejde o univerzálnu kombináciu pre každú zástrč. |
Pri oboch riešeniach skontrolujte, či je bodec po zdvihnutí mimo celej dráhy a či má každé otvorené krídlo svoje vhodné zaistenie. Pri budúcom pohone treba ručné zaisťovanie prispôsobiť automatickej prevádzke.
Uzamykateľná zástrč alebo montáž do rámu
Samotný doraz ani bežná neuzamykateľná zástrč bránu nezamknú. Vyberte zámok alebo uzamykateľnú zástrč, napríklad KEYDROP. Pri skrytej montáži SUBY najprv skontrolujte vnútorný priestor profilu a hrúbku steny; montážny otvor pripravte podľa výkresu výrobku.
| Zamykanie a montáž do profilu | |
|---|---|
 |
Locinox KEYDROP – uzamykateľná zástrč Zástrč uzamykateľná kľúčom. Overte miesto na profile, potrebný zdvih a polohu protikusu. |
 |
Locinox SUBY – zástrč do profilu Zástrč osadená do profilu krídla. Pred rezaním otvoru porovnajte profil, hrúbku steny a montážny výkres. |
Locinox VSF má iné usporiadanie: jeho rukoväť môže byť pri zavretí blokovaná druhým krídlom. Nezamieňajte tento spôsob zaistenia s montážou SUBY dovnútra profilu. Ďalšie rozmery a vyhotovenia nájdete medzi zástrčami pre krídlové brány.
Elektrický zámok musí spolupracovať s pohonom
Požiadavku na zámok overte ešte pred prípravou kabeláže. Pri M-Fab výrobca odporúča elektrozámok pri krídle širšom než 2,5 m; nejde o spoločnú hranicu pre všetky motory. Pre iný pohon rozhoduje jeho vlastný návod.
NICE PLA10 je zvislý a PLA11 vodorovný elektrický zámok; oba používajú 12 V AC. Overte výstup a spôsob ovládania v návode skutočne osadenej centrály. Napätie motora neurčuje napájanie zámku.
Elektricky ovládaná spodná zástrč je ďalšou možnosťou. Musí sa úplne odistiť pred pohybom krídla a zasunúť až v správnej polohe. Skontrolujte potrebné napájanie, ovládací signál, protikus a spôsob núdzového odistenia.
Pri výpadku elektriny môže elektrické zaistenie podľa vyhotovenia zostať zamknuté alebo sa uvoľniť. Overte vlastnosť presného modelu a prístup ku kľúču. Odistená zástrč sama neuvoľní blokovaný motor; pozrite aj ručné odblokovanie a zálohu pohonu.

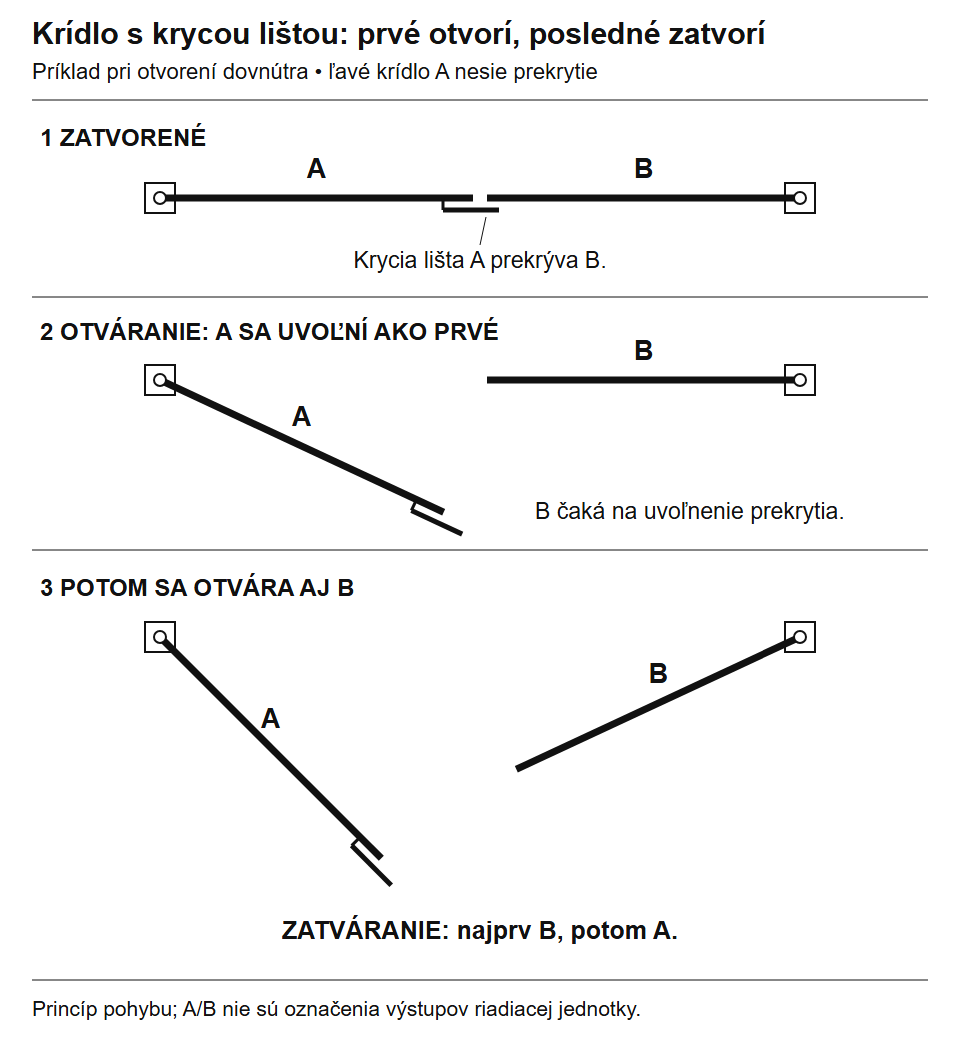

Prekrytie určuje poradie krídel
Ak má jedno krídlo kryciu lištu, ktorá prekrýva druhé, musí sa pri otváraní uvoľniť ako prvé a pri zatváraní prísť ako posledné. Najprv tento pohyb vyskúšajte ručne. Potom nastavte správne poradie a oneskorenie v konkrétnej riadiacej jednotke; čísla motorov neodhadujte podľa ľavej a pravej strany.
V tomto príklade nesie lištu ľavé krídlo A; pri opačnom prekrytí sa úlohy obrátia. Čísla motorov a nastavenie oneskorenia určí návod riadenia. Kliknutím zväčšíte.
Pri ručnej zostave najprv zatvorte a zaistite pasívne krídlo, potom zatvorte aktívne. Doraz a protikus majú sedieť v tejto polohe. Zámok ani zástrč nesmú násilím dorovnávať poklesnutý alebo skrútený rám. Pri nerovnako širokých krídlach posúďte každý motor aj dráhu samostatne.
Ako budete bránu každý deň ovládať
Pred objednávkou skontrolujte obsah sady pohonu. Prijímač, ovládače, fotobunky alebo maják už môžu byť jej súčasťou. Doplnky vyberajte podľa presného typu riadiacej jednotky a podľa toho, kto bude bránu používať.
Miesto tlačidla alebo klávesnice voľte tak, aby obsluha pri zadávaní povelu stála mimo pohybu krídla a ramena pohonu. Elektrický kľúčový spínač dáva povel riadeniu; pri výpadku nenahrádza mechanický odblokovací kľúč.
| Čo | Prečo | Typ a kontrola |
|---|---|---|
| Kľúčový spínač | Ovládanie pri vjazde bez diaľkového ovládača. | Spínače: kontakt a zapojenie podľa vstupu centrály. Elektrický povel nie je mechanické núdzové odblokovanie. |
| Klávesnica | Prístup cez kód pre domácnosť alebo dohodnutých návštevníkov. | Overte káblové, zbernicové alebo rádiové rozhranie a prípadný dekodér v zostave ovládania. |
| Ovládanie mobilom | Otvorenie a správa prístupu podľa možností modulu. | GSM alebo Wi-Fi riešenie: signál, napájanie, pripojenie k centrále a prípadná SIM/služba. Povel na otvorenie nemusí potvrdzovať skutočnú polohu brány. |
| Záložné napájanie | Prevádzka pri výpadku siete v podporovanej zostave. | Záloha pre konkrétnu centrálu. Overte konektor, dobíjanie a príslušenstvo; nie je univerzálna pre všetky 24 V motory. |
| Diaľkový ovládač | Ďalší používateľ alebo ovládanie viacerých zariadení. | Skontrolujte prijímač, kódovanie aj frekvenciu. Rovnaká frekvencia sama nepotvrdzuje kompatibilitu. |
Ochranné prvky vyberajte podľa miesta
Fotobunky sledujú svoju dráhu lúča. Nenahrádzajú posúdenie miest pri pántoch, medzi krídlami a pri plote. Rozhranie fotobuniek, ochranných hrán a ich kontrolu vyberte podľa centrály a rizikových miest brány. Napájanie majáka určujte podľa výstupu riadenia.
Časté otázky pri výbere dielov
Potrebujem doraz aj pri bráne s pohonom?
Riaďte sa návodom konkrétneho motoru: môže používať vonkajší alebo vstavaný mechanický doraz pre daný smer. Naučenie dráhy neznamená, že môžete predpísaný doraz vynechať. Overte otvorenú aj zatvorenú polohu.
Je pružinová zástrč automatická?
Pružina sama neznamená elektrické odistenie. Pri bežnej ručnej zástrči musí obsluha uvoľniť krídlo pred spustením pohonu. Pre automatické zaistenie vyberte zariadenie spolupracujúce s riadením.
Pomôže koliesko, keď krídlo klesá?
Najprv zistite príčinu: pánty, rám, kotvenie alebo stĺpik. Oporné koliesko je možné podopretie navrhnutej brány, nie všeobecná oprava jej mechaniky.
Čo skontrolovať pred objednávkou
- Rozmer profilu a pevné miesto pre uchytenie dielu.
- Hotovú medzeru pod krídlom, priemer bodca, jeho zdvih a protikus.
- Smer otvorenia, prekrytie a prístup k rukoväti alebo kľúču.
- Pri elektrickom prvku presné označenie centrály, napájanie, rozhranie a správanie pri výpadku.
- Obsah sady, kotvenie, káble a diely, ktoré sa objednávajú samostatne.
Pošlite nám fotografiu styku krídel, miesto dorazu a rozmery profilu aj medzery nad zemou. Pri automatickej bráne doplňte štítok pohonu a označenie riadiacej jednotky. Pomôžeme vybrať diely, ktoré k sebe patria.
