Závory a rampy Nice
Profesionálne závory od talianskeho výrobcu Nice
Závory sú jednoduchý a účinný spôsob ako kontrolovať vjazd a výjazd do areálov, firiem, podnikov, parkovísk či iných zabezpečených miest. Závora tak môže slúžiť ako parkovacia rampa, cestná závora, vstupná závora alebo bezpečnostná závora spolu s posuvnou bránou.
V článku sa dočítate:
Prednosti závor
- Spoľahlivé zariadenie
- Zaberajú málo miesta, minimálna stavebná príprava
- Kvalitné prevedenie, stála farebnosť
- K dispozícií aj nerezové (INOXové) prevedenie skrine závory
- Široká ponuka možností ovládania
- Možnosť zapojiť záložný zdroj, pri kompatibilných modeloch BAR aj solárne napájanie Solemyo
- Jednoduché odblokovanie (pri výpadku elektriny)
- Ideálnu zostavu pre Vašu situáciu vám presne vyskladáme
- Certifikácia
Rozdelenie závor
Závory Nice rozdeľujeme na WIDE a BAR. Pri výbere porovnajte konkrétny model, potrebnú šírku prejazdu, počet otvorení za hodinu a požadované ovládanie.
NICE WIDE sú vhodné na bežnú prevádzku a podľa modelu zvládajú najviac 100 až 300 cyklov za hodinu. Možno ich doplniť o záložnú batériu.
NICE BAR nemajú všetky rovnaký výkon. M3BAR je vhodná na veľmi intenzívnu prevádzku a rýchle odbavenie vozidiel. Pri M5BAR, M7BAR a L9BAR rozhoduje aj dĺžka ramena. S-BAR má maximum 100 cyklov/h, teda menej než WIDE M.
Riadiaca jednotka a záložná batéria
WIDE má jednoduché nastavenie pre bežné používanie. BAR pridáva pokročilejšie funkcie. S-Bar má vlastnú jednotku, nie rovnakú ako M-Bar a L-Bar.
| Rad závory | Nastavenie jednotky | Záložná batéria |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikrospínače a trimre. | PS324 |
| S-Bar | XBA20R10: tlačidlá a LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: displej a joystick. | PS224 |
S-Bar podporuje počítanie cyklov a upozornenie na servis. M-Bar a L-Bar umožňujú aj synchronizáciu dvoch protiľahlých závor v režime master/slave.
Porovnanie modelov a maximálneho počtu cyklov
Jeden cyklus znamená otvorenie a zatvorenie závory. Rozhodujúci je počet otvorení v najrušnejšej hodine, nielen denný priemer.
| Model | Max. cyklov/h | Čas otvorenia |
|---|---|---|
| WIDE S | 100 | od 4 s |
| WIDE M | 300 | od 3,5 s |
| WIDE L | 200 | od 5 s |
| S-BAR | 100 | od 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Hodnoty sú maximá podľa výrobcu pri menovitom zaťažení. Skutočná frekvencia závisí od ramena, príslušenstva a nastavenia. Pri S4BAR s osvetlením XBA4 je maximum 80 cyklov/h a čas otvorenia viac než 5 s. Uvedené cykly nie sú garantovaný počet odbavených áut.
BlueBUS, záložná batéria a solárne napájanie
BlueBUS zjednodušuje pripojenie kompatibilných fotobuniek a ďalšieho príslušenstva pomocou dvoch vodičov. Tie zabezpečujú napájanie aj komunikáciu príslušenstva. S-BAR, M-Bar a L-Bar používajú BlueBUS, WIDE klasické reléové fotobunky.
Pri objednávke fotobuniek rozlišujte: pre WIDE reléové EPM, pre S-Bar, M-Bar a L-Bar EPMB s BlueBUS.
Záložná batéria sa pripája samostatne, nie cez BlueBUS. Dostupná je aj pre WIDE. Solárne napájanie Solemyo je určené pre kompatibilné modely BAR, WIDE ho nepodporuje. Konkrétnu solárnu zostavu vyberte podľa modelu a jeho riadiacej jednotky. Ovládanie mobilom je ďalšie samostatné rozšírenie podľa použitého modulu.
V závorách sa používajú 24 V motory, vďaka čomu je možné ich použitie aj v takmer nepretržitej prevádzke. Závory majú ampérometrickú ochranu. Keď rameno závory narazí na prekážku, vyskočí prúdový odber a riadiaca jednotka rozpozná že rameno narazilo na prekážku. Po detekcii prekážky sa môže rameno zastaviť alebo vrátiť do otvorenej polohy (podľa nastavenia).
Zvýhodnené sady
Závory ponúkame v cenovo-zvýhodnených sadách. Tie obsahujú okrem samotnej závory a ramena ešte aj príslušenstvo ako je napr. prijímač, diaľkový ovládač, fotobunky a výstražný maják. V sade nechýba ani protinárazová guma pre rameno a v prípade sady s dvoma ramenami je v sade aj spojka pre tieto ramená.
Sady primárne rozdeľujeme podľa dĺžky ramena a danej závory, ktorá bude toto rameno zdvíhať. Ramená sú v dĺžkach 3, 4 a 5 metrov, no vďaka originálnej spojke sa dá celková dĺžka nakombinovať až na 9 metrov.. Samotné závory rozdeľujeme podľa sily, rýchlosti zdvíhania ramena a cyklov, ktoré vykoná za hodinu.
Dĺžka ramena a čistý prejazd
Dĺžka ramena nie je totožná s čistým prejazdom. Čistý prejazd je voľná šírka pre vozidlo pri otvorenej závore. Najprv zmerajte potrebný prejazd, potom vyberte rameno a závoru podľa montážneho výkresu.
| Model | Čistý prejazd podľa návodu | Rameno v sade (menovitá dĺžka) | Sady v ponuke |
|---|---|---|---|
| WIDE S | Podľa osadenia* | 4 m | Sada 4 m |
| WIDE M | Podľa osadenia* | 4 m | Sada 4 m |
| WIDE L | Podľa osadenia* | 5 / 6 / 7 m | Sada 5 m Sada 6 m Sada 7 m |
| S-BAR | do 4 m | 4 m | Sada 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Sada 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Sada 4 m Sada 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Sada 6 m Sada 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Sada 8 m Sada 9 m |
* Pri WIDE je uvedená menovitá dĺžka ramena v sade, nie zaručená voľná šírka. Čistý prejazd závisí od osadenia skrine a uchytenia ramena. Pri M-Bar/L-Bar sú uvedené rozsahy z návodu pre M3BAR, M5BAR, M7BAR a L9BAR. Doplnky na ramene môžu použiteľnú dĺžku obmedziť.
Napríklad rameno NICE XBA15 má fyzicky 3 150 mm. Pri M3BAR uvádza návod čistý prejazd najviac 2,82 m. Označenie sady „3 m“ preto neznamená automaticky 3 m voľného prejazdu.
V prípade špecifických požiadaviek vieme sady upraviť podľa vášho zadania.
Naša ponuka pre závory a rampy
V ponuke máme závory a ramená aj samostatne, vďaka čomu si môžete celú zostavu nakombinovať sami. Treba ale dávať pozor na kompatibilitu jednotlivých dielov, s čím vám však ochotne poradíme. K dispozícií je aj technická podpora.
Okrem toho nájdete v našej ponuke aj ďalšie doplnky pre závory ako napríklad opora pre rameno, sklopná podpera, hliníkové podzábradlie pod rameno či zalamovací kĺb pre ramená do nízkych priestorov.
Do nízkych priestorov: zalamovací kĺb WIA11 je pre WIDE M, XBA11 pre M3BAR a M5BAR. Pred výberom treba zmerať výšku stropu. Pri opore a podzábradlí overte povolenú kombináciu s ramenom a jeho vyváženie.
Samostatnou kategóriou je bezpečnosť. Závory Nice majú integrovanú detekciu prekážky, kedy sa rameno po náraze do prekážky okamžite vráti späť.
Pre lepšiu bezpečnosť môže závora obsahovať aj bezpečnostné fotobunky, ochranné gumy či rôzne výstražné majáky, semafory a svetielka. Odporúčaním doplnkom sú reflexné samolepky, ktoré sa lepia priamo na rameno závory. Zvýši sa viditeľnosť samotného ramena a zabráni sa tak častým nárazom do ramena.
Externý semafor možno pripojiť k WIDE aj BAR. Zabudovaný XBA8 do horného krytu je určený pre M-Bar a L-Bar. Pri externom semafore treba zvoliť správne napätie, príkon a zapojenie podľa riadiacej jednotky.
Silnejší náraz do ramena môže rameno závory poškodiť. Pri vybraných modeloch možno rameno doplniť o výkyvné uchytenie, ktoré pri náraze pomáha obmedziť poškodenie závory.
- NICE WIA10 - konzola pre bočné odklopenie ramena pre WIDE S a WIDE M, s ramenom do 4 m.
- NICE XBA10 - konzola pre bočné odklopenie ramena pre M3BAR a M5BAR, s ramenom do 4 m.
Ide o voliteľné príslušenstvo. Nejde o štandardné automatické odtrhnutie ramena pri každej závore.
Obľúbeným rozšírením závory je magnetický detektor kovu. Ten dokáže rozpoznať kovové časti auta a následne poslať závore príkaz. Výsledkom môže byť plne automatizovaný systém, ktorý otvorí závoru po detekcií auta či počítadlo áut na parkovacích miestach, ktoré počíta príchody/odchody áut.
Pre kompatibilné jednotky M-Bar a L-Bar sú v ponuke detektory LP21 a LP22 a sada na zhotovenie indukčnej slučky. Samotný detektor zaznamená vozidlo. Na počítanie voľných miest alebo striedavý prejazd so semaformi treba aj zodpovedajúce riadenie.
Možnosti ovládania závory
Závora je elektronické zariadenie, ktoré sa najčastejšie ovláda klasickým diaľkovým ovládačom. To sa dá hocikedy dokúpiť a napárovať. Taktiež sa dá jednoducho vymazať. Prijímač v závore dokáže pracovať so stovkami ovládačov (napr. prijímač NICE OXIBD má pamäť na 1024 kódov).
Ovládače a prijímače z našej ponuky
Pre bežné ovládanie môžete vyberať z viacerých radov NICE s plávajúcim kódom. Rozhoduje kompatibilita s prijímačom a jeho kódovaním, rovnako ako pri pohonoch Robus.
| Použitie | Ovládač a prijímač |
|---|---|
| FloR a Era FloR | FLO2R-S a FLO2RE: 2 kanály. FLO4R-S a FLO4RE: 4 kanály. |
| Era One | ON2E: 2 kanály. ON4E: 4 kanály. ON9E: 9 kanálov. |
| Era INTI | Dvojkanálové ovládače vo farbách: INTI2 čierny, INTI2Y žltý, INTI2L ružový, INTI2B modrý, INTI2R červený, INTI2G zelený. |
| MYGO | MYGO2, MYGO4 alebo MYGO8: 2, 4 alebo 8 kanálov. |
| Obojsmerná komunikácia | ON3EBD + OXIBD |
| Dlhší rádiový dosah | ON3ELR + OXILR. LoRa vyžaduje prijímač OXILR. Dosah závisí od prostredia a antény. |
Na doplnenie externého prijímača je dostupná aj sada INTIKIT s prijímačom a ovládačmi INTI.
Samotná frekvencia a plávajúci kód kompatibilitu nezaručujú. Pri dokupovaní ovládača k existujúcej závore nám môžete poslať označenie alebo fotografiu prijímača.
K dispozícií však sú aj všetky ostatné možnosti ovládania – klávesnice, čítačky kariet, bezdrôtové tlačidlá na stenu či vrátnicu, automatické časovače, kľúčové spínače alebo ovládanie mobilom. Výhodou závor Nice je aj vstup na externé zariadenia iných výrobcov.
Klávesnica dokáže ovládať až 3 zariadenia. Funguje jednoduchým spôsobom - na klávesnici stačí zadať vlastný číselný kód, 4 - 8 miestny.
Čítačky kariet sú obľúbeným prvkom ovládania. K čítačke sa priloží bezdotyková karta alebo kľúčenka a závora sa otvorí.
Bezdrôtové tlačidlá fungujú ako diaľkové ovládače. Tlačidlá sú vhodné na stále miesto ako napr. na stenu veďla vypínača na svetlo.
Ak chcete závoru otvárať a zatvárať na presný čas, tak sú pre vás ideálne automatické časovače. Tie dávajú pokyn závore podľa nastaveného času - hodín a minút.
Na ovládanie mobilom slúži GSM modul alebo moderné riešenia prostredníctvom Wifi modulu. GSM je zariadenie, do ktorého sa pripojí klasická telefónna SIM karta s vlastným číslom a po následnom prezvonení tohto čísla, dá GSM modul pokyn riadiacej jednotke a zdvihne závoru (alebo otvorí bránu).
Wifi modul je taktiež zariadenie, ktoré sa pripojí do riadiacej jednotky a následne jej predáva pokyny. Wifi modul funguje prostredníctvom mobilnej aplikácie a internetu - musí však byť v dosahu vlastnej (domácej) wifi siete.
Závora je nevratné zariadenie - teda v zatvorenom stave blokované. To v praxi znamená, že závoru rukou nepretlačíte. V balení sa nachádza odblokovací kľúč, ktorý uvoľní prevodovku a potom závoru jednoducho zdvihnete. Toto sa používa hlavne pri výpadku elektriny.
Príklad realizácie
K objednávke dostanete kompletný návod s nákresmi a schémami.
Video prezentácia závory Nice Wide
Na jednoduchej video prezentácií závory Nice Wide si môžete všimnúť ako závora pracuje, z čoho sa skladá a zobrazených je aj pár detailov ako napr.: odblokovací kľúč; proti-nárazová funkcia, vďaka ktorej sa závora vráti späť po detekcií prekážky; zalamovací kĺb; možnosť predĺženia ramena a iné.
V prípade ak máte ďalšie otázky ohľadom závor alebo potrebujete pomoc s výberom vhodného zariadenia, nás neváhajte kontaktovať telefonicky na 0948 599 857 alebo e-mailom na [email protected]
Stavebná príprava pre závory
Závoru je vhodné ukotviť na betónový základ, ideálne do nemrznúcej hĺbky, teda cca. 80cm, podľa lokality. Každá závora obsahuje montážnu podložku z pozinkovanej ocele. Podložka slúži na kotvenie závory. Rozmery jednotlivých platní nájdete v detaile produktu:
- NICE SIA1 - základová platňa pre závory WIDE S, WIDE M a S-BAR
- NICE SIA2 - základová platňa pre závoru NICE WIDE L
- NICE XBA16 - základová platňa pre závoru M-BAR
- NICE XBA17 - základová platňa pre závoru L-BAR
Montážna podložka má otvor na prívod kabeláže. V tomto bode treba pripraviť prívod 220V, ideálne na samostatnom ističi 6A. Odporúčame oddeliť slaboprúd od napájania 220 V.
Montážny základ pre závory NICE WIDE

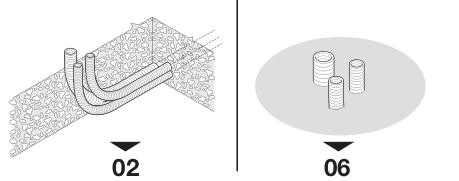

01. Vyberte postup podľa stavu základu
Určte, kde bude závora a jednotlivé prvky systému umiestnené.
- Ak betónový základ ešte nemáte, začnite krokom 02.
- Ak už máte hotový betónový základ, pokračujte krokom 06.
02. Pripravte výkop a chráničky na káble
Vykopte jamu pre základ a pripravte chráničky na elektrické káble. Typy káblov nájdete v tabuľke kabeláže nižšie.
03. Pripevnite kotvy k montážnej podložke
K montážnej podložke pripevnite štyri kotvy. Každú zaistite jednou maticou nad podložkou a druhou pod ňou.
Dôležité: Spodnú maticu zaskrutkujte až na koniec závitu.
04. Zabetónujte montážnu podložku
Vyplňte výkop betónom a osaďte montážnu podložku s kotvami.
Dôležité: Kým betón stuhne, vodováhou skontrolujte, či je montážna podložka dokonale vodorovná.

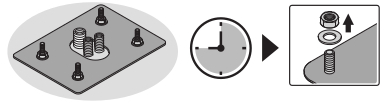

05. Nechajte betón vytvrdnúť
Počkajte, kým betón vytvrdne. Výrobca uvádza spravidla najmenej dva týždne. Potom odskrutkujte štyri horné matice kotiev.

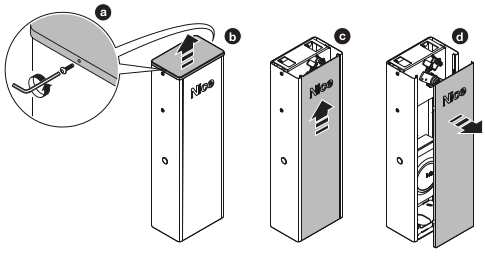

06. Pripravte a upevnite skriňu závory
- a/b: Odskrutkujte skrutky a zložte horný kryt.
- c/d: Vyberte dvierka skrine.

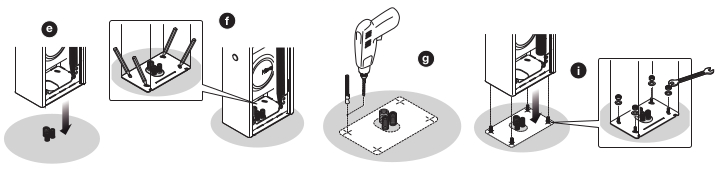

Kotvenie do hotového betónového základu: Nasledujúci postup s vŕtaním je určený pre montáž pomocou rozpínacích kotiev, nie pre podložku s už zabetónovanými kotvami z krokov 03 až 05.
- e/f: Postavte skriňu na miesto a cez montážne otvory označte body kotvenia.
- g: V označených bodoch vyvŕtajte otvory do podkladu.
- h: Vložte štyri rozpínacie kotvy. Nie sú súčasťou dodávky.
- i: Osaďte skriňu a upevnite ju maticami a podložkami. Pri tomto spôsobe kotvenia nie sú matice ani podložky súčasťou dodávky.
Ostatná kabeláź záleží od zvoleného príslušenstva, najčastejšia situácia:
| Pripojenie | Nice WIDE | Nice BAR |
|---|---|---|
| I - napájanie (230 V) | 1ks 3x1,5mm2 | 1ks 3x1,5mm2 |
| II - pripoj. ľavého fotočlánku | 1ks 2x0,25mm2 | 1ks 2x0,5mm2 |
| III - pripoj. pravého fotočlánku | 1ks 4x0,25mm2 | 1ks 2x0,5mm2 |
| IV - pripoj. výstražnej lampy | 1ks 2x0,5mm2 1ks tienený RG58 (resp. koaxiál odpor 50ohm |
1ks 2x0,5mm2 1ks tienený RG58 (resp. koaxiál odpor 50ohm |
Rýchlosť závor
Na videu môžete vidieť porovnanie rýchlostí závor M5-BAR a L-BAR.
Pomôžeme vybrať vhodné riešenie
Pošlite nám šírku prejazdu, približný počet otvorení za hodinu a ako chcete závoru ovládať. Pomôže aj fotografia vjazdu alebo jednoduchý náčrt. Ochotne vám pomôžeme s výberom závory a vhodného príslušenstva.
