Popis produktu Sada pohonu pre posuvnú bránu do 400kg CAME BXL04AGS, 801MS-0140 (D)
Pohon CAME BXL04AGS je určený pre posuvné brány hmotnosti do 400 kg a šírky prejazdu do 10 m. Má elektromechanický spínač zastavenia. Pohon je nevratný. Detailné technické vlastnosti ». Manuál na stiahnutie ».
BXL04AGS s riadiacou doskou ZN6 je pohon posuvného krídla s motorom 24 V DC a mechanickými koncovými spínačmi. Sieťový prívod je 230 V AC. Hmotnosť, dĺžku aj odpor brány posudzujte spolu; pohon nie je riešením pre ťažko sa pohybujúce alebo poškodené krídlo.
Montáž, sieťové zapojenie a uvedenie do prevádzky patrí kvalifikovanému technikovi. Pred zásahom odpojte sieť aj prípadné batérie. Enkodér a fotobunky nenahrádzajú pevné dorazy, ochranu nebezpečných miest a overenie síl na hotovej bráne.
Pred programovaním overte dosku. Nasledujúce nastavenia platia pre ZN6 s piatimi DIP prepínačmi, tromi trimrami a tlačidlom P1. Ak je v pohone iná doska alebo displej, tieto kombinácie DIP nepoužívajte.
Sada CAME BXL04AGS
Sada obsahuje pohon s motorom 24 V, diaľkový ovládač, fotobunky, rádiový prijímač a maják. Ďalšie prvky, najmä ozubený hrebeň a doplnkové ovládanie, vyberajte podľa konkrétnej brány. Označenie riadenia a dodaných komponentov skontrolujte pred zapojením.
| Vlastnosť | CAME BXL04AGS |
|---|---|
| Sada | BXL04AGS / 801MS-0140 (D) |
| Max. krídlo | 400 kg / 10 m |
| Motor / výkon | 24 V DC / 150 W |
| Riadenie v tomto návode | ZN6: DIP, P1, trimre |
| Prevádzka | Pracovný cyklus 50 % |
| Rádiová pamäť | 25 používateľov |
Kompatibilné príslušenstvo
| Čo | Prečo | Typ |
|---|---|---|
| Fotobunky | Kontrola priechodu; zvoliť reakciu bezpečnostného vstupu. |
|
| Maják | Signalizácia pohybu brány. |
|
| Prijímač | Rádiové ovládanie so zhodným kódovaním. |
|
| Ovládač | Ďalší vysielač pre kompatibilný systém s pevným kódom. |
|
| Hrebeň | Prenos pohybu na krídlo. |
|
| Tlačidlo / kľúčový spínač | Miestny povel alebo STOP. |
|
Montáž pohonu
Brána sa musí pri odblokovanom pohone pohybovať ľahko po celej dráhe, bez sklonu, poškodených kolies alebo nebezpečenstva vyskočenia z vedenia. Overte pevné mechanické dorazy v otvorenej aj zatvorenej polohe, stabilitu podkladu a ochranu miest, kde môže krídlo niekoho pritlačiť. V priestore pohonu nesmie stáť voda ani naň dopadať priamy prúd vody.

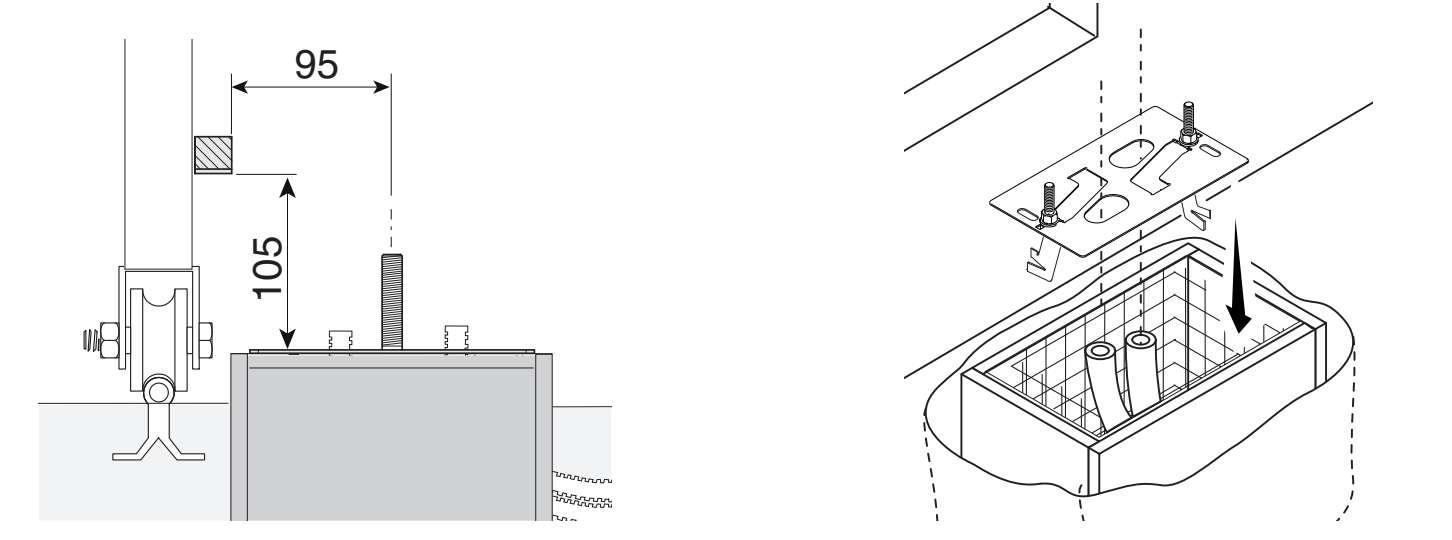

Základ a kotviaca platňa

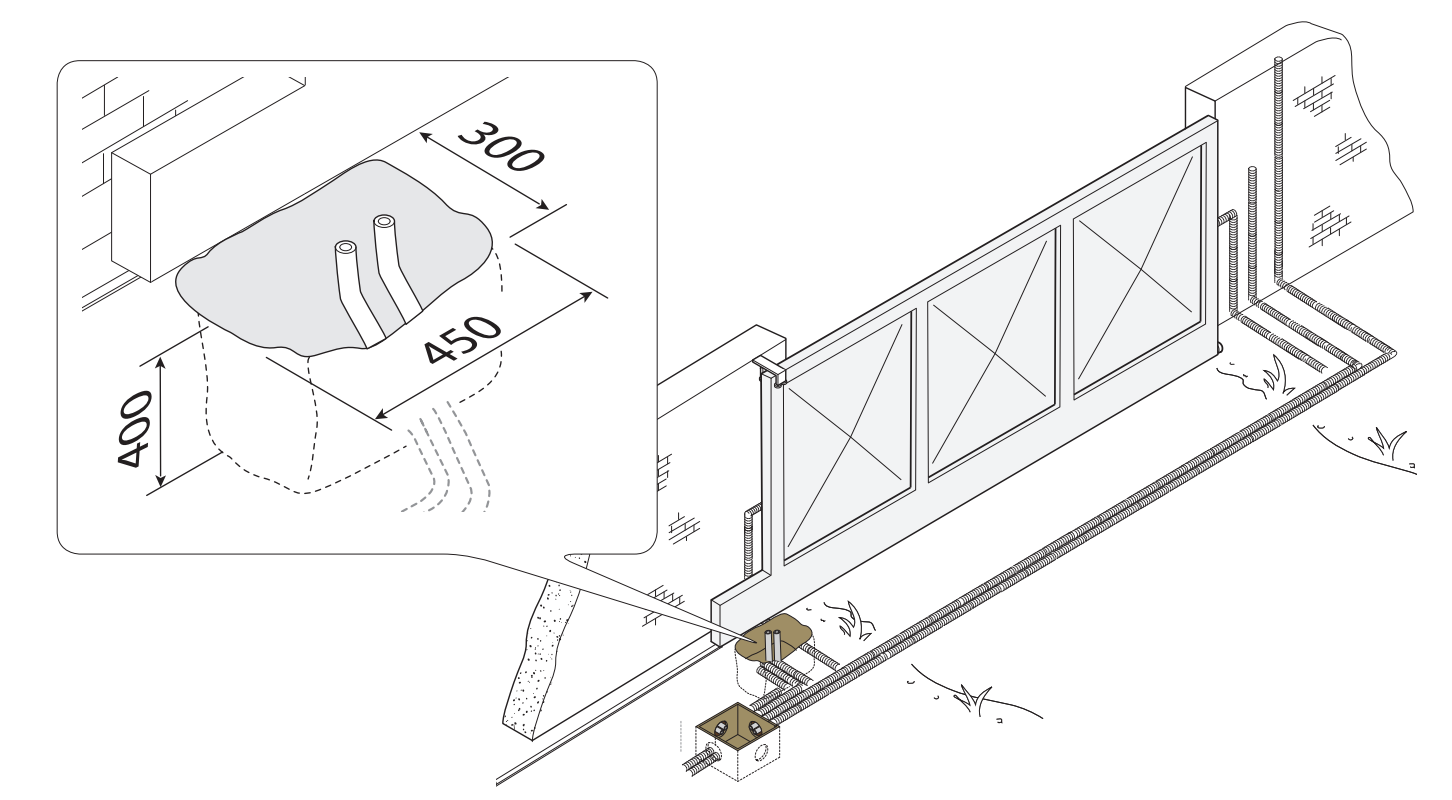

Príklad osadenia má výkop 450 × 300 mm a hĺbku 400 mm. Rozmer základu prispôsobte podložiu a konkrétnej bráne. Debnenie vyčnieva 50 mm nad terén; použite výstuž a kotvy M12. Pre prívod k pohonu je odporúčaná chránička Ø 40 mm a pre príslušenstvo Ø 25 mm.
Kotviacu platňu usaďte vodorovne, káble veďte jej otvormi a závitové časti kotiev ponechajte nad povrchom. Betón nechajte vytvrdnúť najmenej 24 hodín. Polohu platne voči hrebeňu určite podľa rozmerového obrázka; výška pastorka je pre tieto dva pohony odlišná.

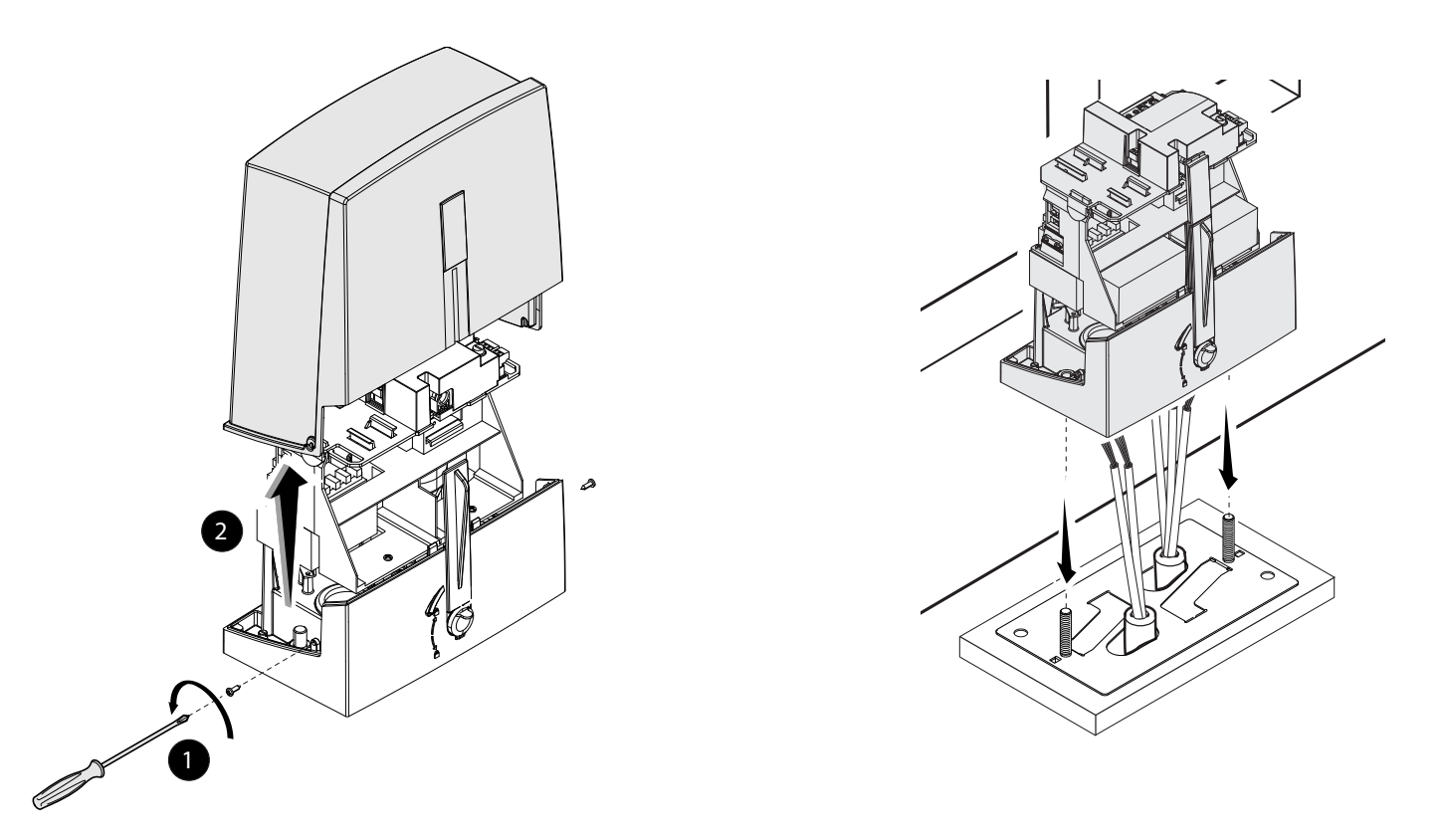

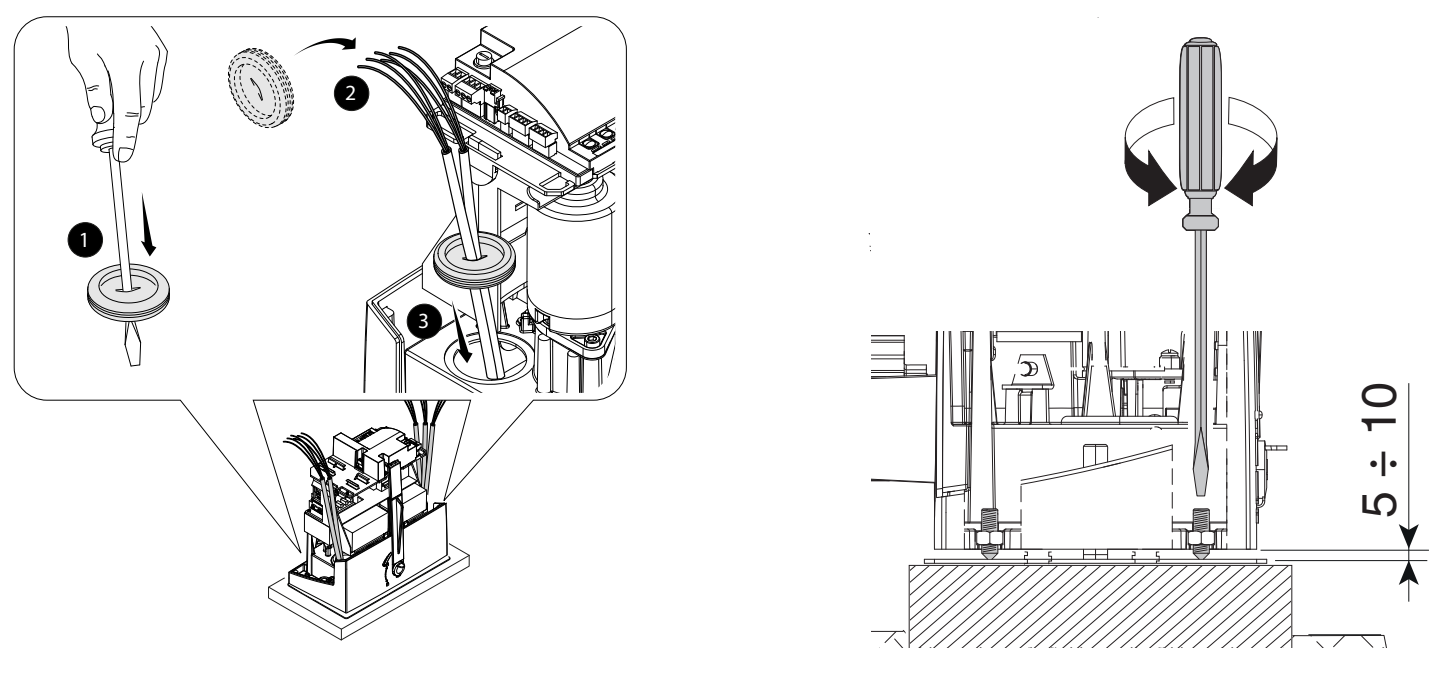

Osadenie a nastavenie výšky
Zložte kryt a osaďte pohon na platňu. Káble musia prejsť spodkom telesa a správne osadenými priechodkami. Počas nastavovania zdvihnite pohon závitovými nožičkami o 5–10 mm, aby zostala rezerva na nastavenie záberu.

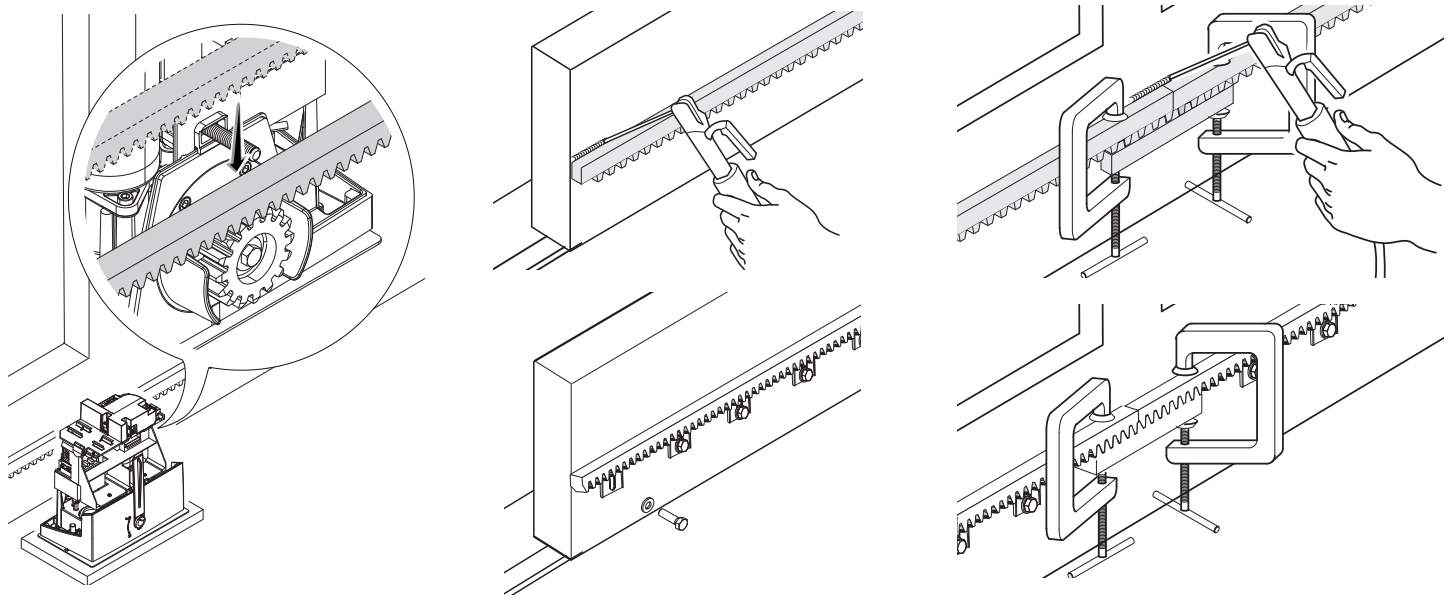

Hrebeň a vôľa v zábere
Odblokujte pohon a hrebeň pripevňujte pri ručnom pohybe krídla. Pri spájaní dielov použite pomocný diel hrebeňa pod spojom, aby na seba zuby plynulo nadväzovali. Po montáži nastavte vertikálnu aj horizontálnu polohu pohonu.

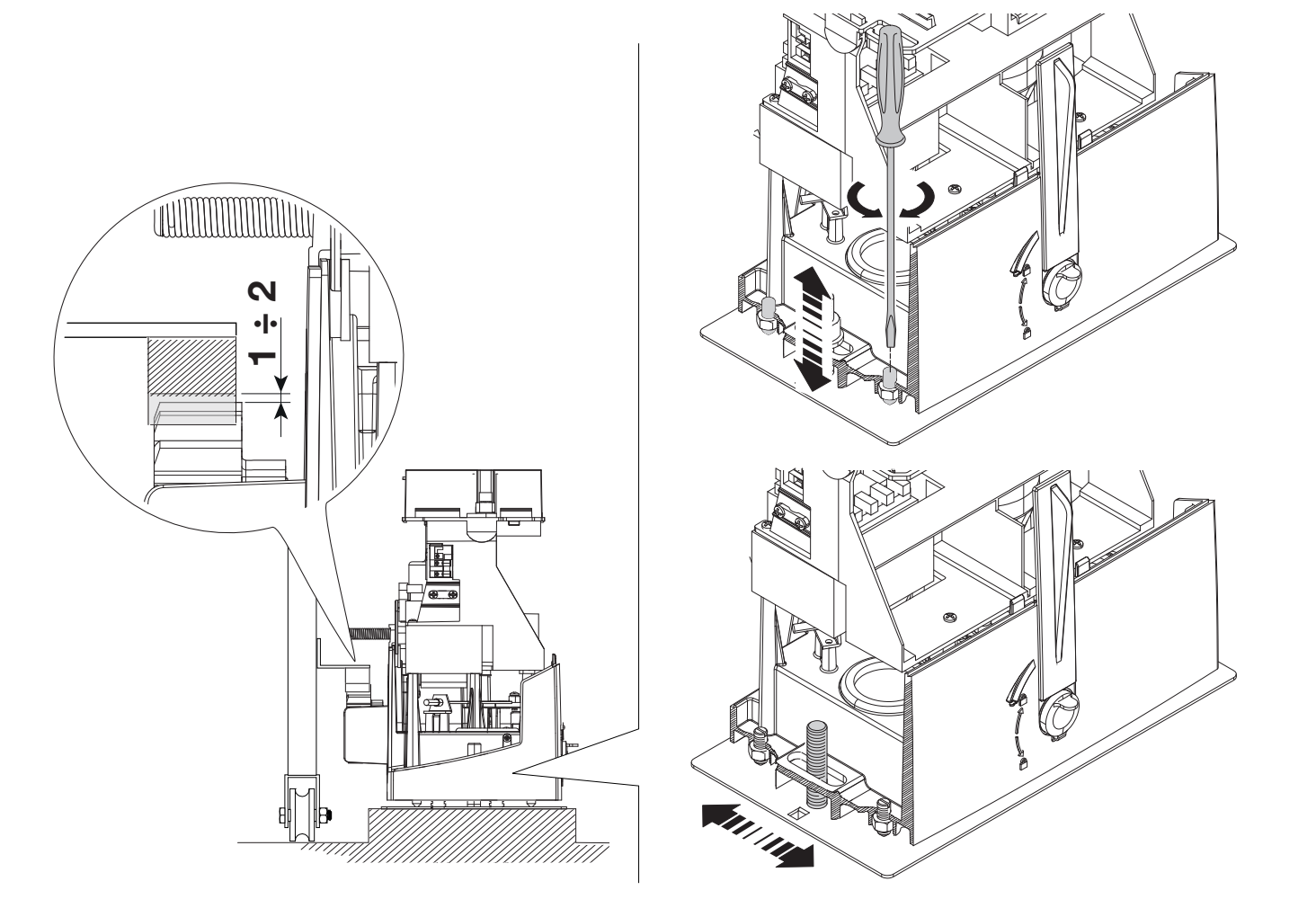

Medzi hrebeňom a pastorkom ponechajte vôľu 1–2 mm. Hmotnosť brány nesmie spočívať na pohone. Ručne prejdite celú dráhu, skontrolujte záber aj spoje hrebeňa a až potom dotiahnite matice a podložky na kotvách.

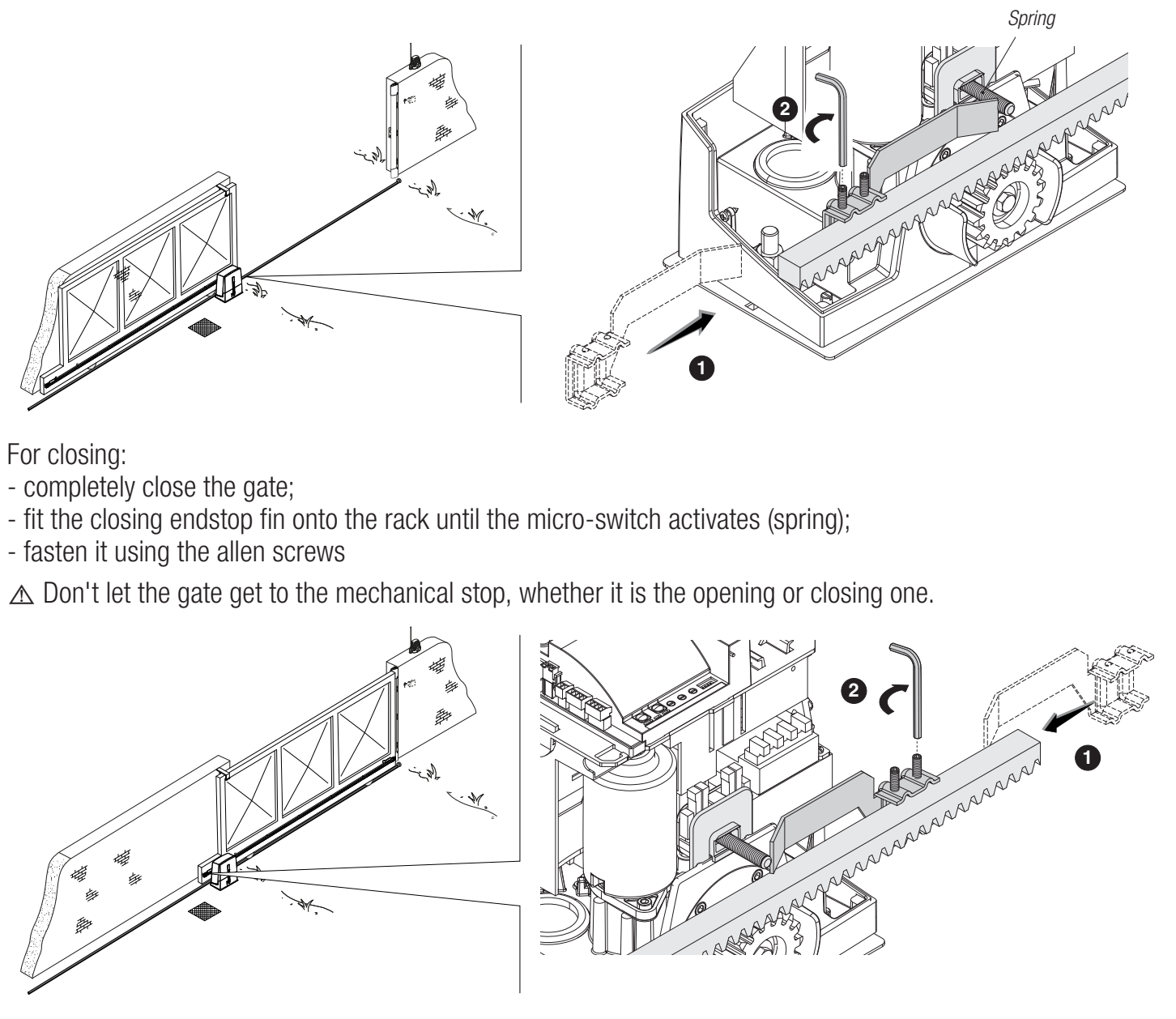

Mechanické koncové spínače
Krídlo ručne presuňte do otvorenej polohy. Na hrebeň upevnite otvárací spínací doraz tak, aby jeho nábeh spoľahlivo prepol pružinový mikrospínač. Rovnakým spôsobom nastavte zatvárací doraz. Dorazy pevne zaistite; mechanický pevný doraz brány a spínací doraz pohonu majú rozdielne úlohy.
Nastavte vypnutie tak, aby pohon pri bežnom otváraní ani zatváraní netlačil krídlo do pevného mechanického dorazu.
Kabeláž
| Pripojenie | Kábel / podmienka |
|---|---|
| Sieť 230 V AC, L/N/PE | 3G × 1,5 mm² pre dĺžku do 20 m; 3G × 2,5 mm² pri 20–30 m. |
| Maják / povel | 2 × 0,5 mm²; pre konkrétny odber a dĺžku overiť prierez. |
| Fotobunky DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² podľa synchronizovanej schémy DIR. Zapojiť aj TX prepojenie a kontakt NC. |
| Anténa | RG58; odporúčaná dĺžka do 5 m. |
Počet vodičov musí pokryť celú vybranú schému. Pri dlhšej trase, súbežných odberoch alebo inom príslušenstve musí technik prierez prepočítať podľa prúdu a úbytku napätia. Káble chráňte pred poškodením a kontaktom s motorom či transformátorom; sieťový prívod a nízkonapäťové obvody veďte vhodne oddelene.

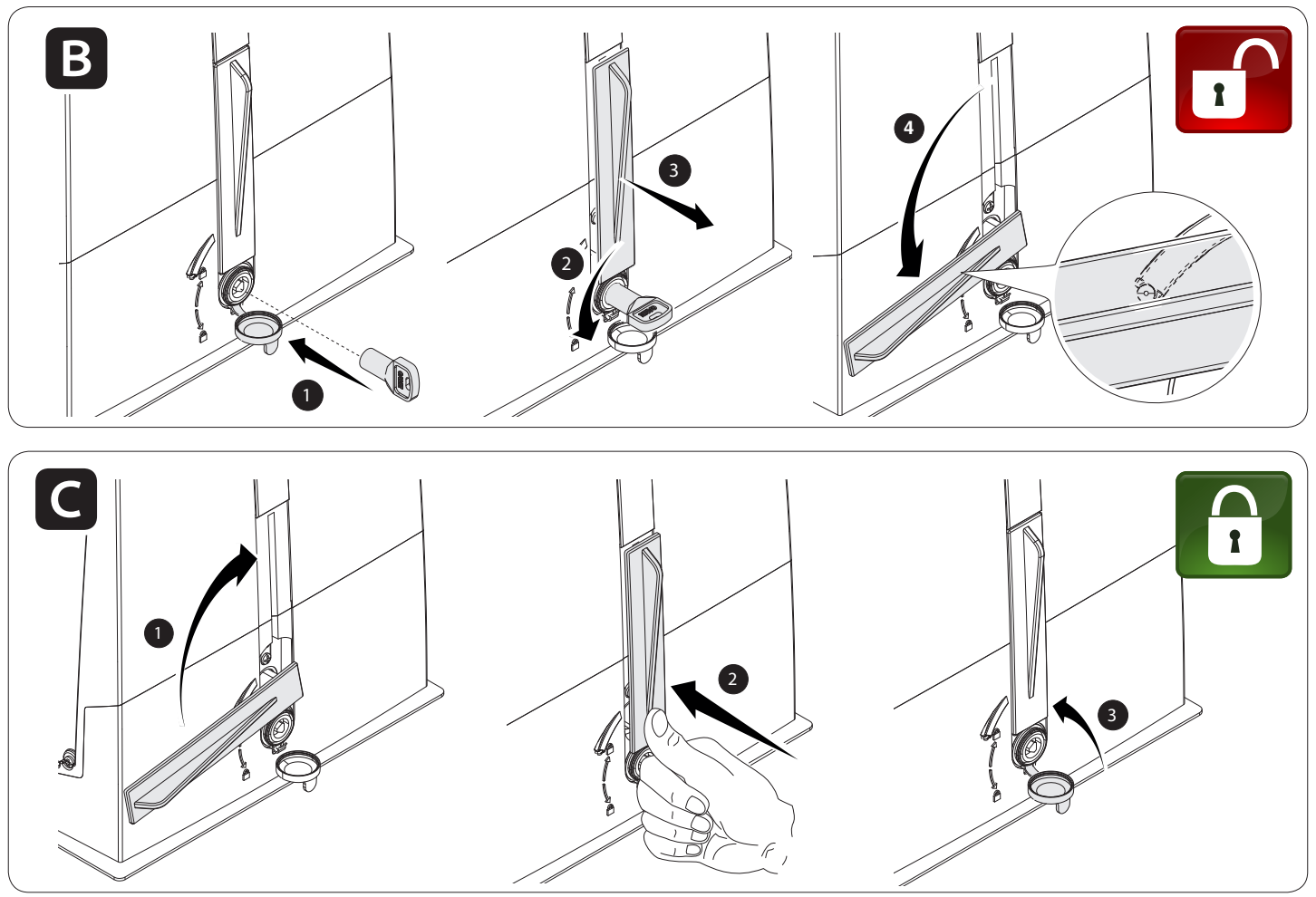

Ručné odblokovanie pri výpadku napájania
Pred ručným pohybom odpojte napájanie a zabezpečte krídlo. Odblokovanie poškodenej alebo nevyváženej brány môže vyvolať nekontrolovaný pohyb.
- Vložte kľúč do zámku a otočte ho v smere hodinových ručičiek.
- Potiahnite a otvorte odblokovaciu páku podľa obrázka.
- Bránu ručne presúvajte kontrolovane, bez osôb v dráhe.
- Pri opätovnom zaistení vráťte páku do pôvodnej polohy a uzamknite mechanizmus. Pred motorovým povelom overte, že je pohon zablokovaný.

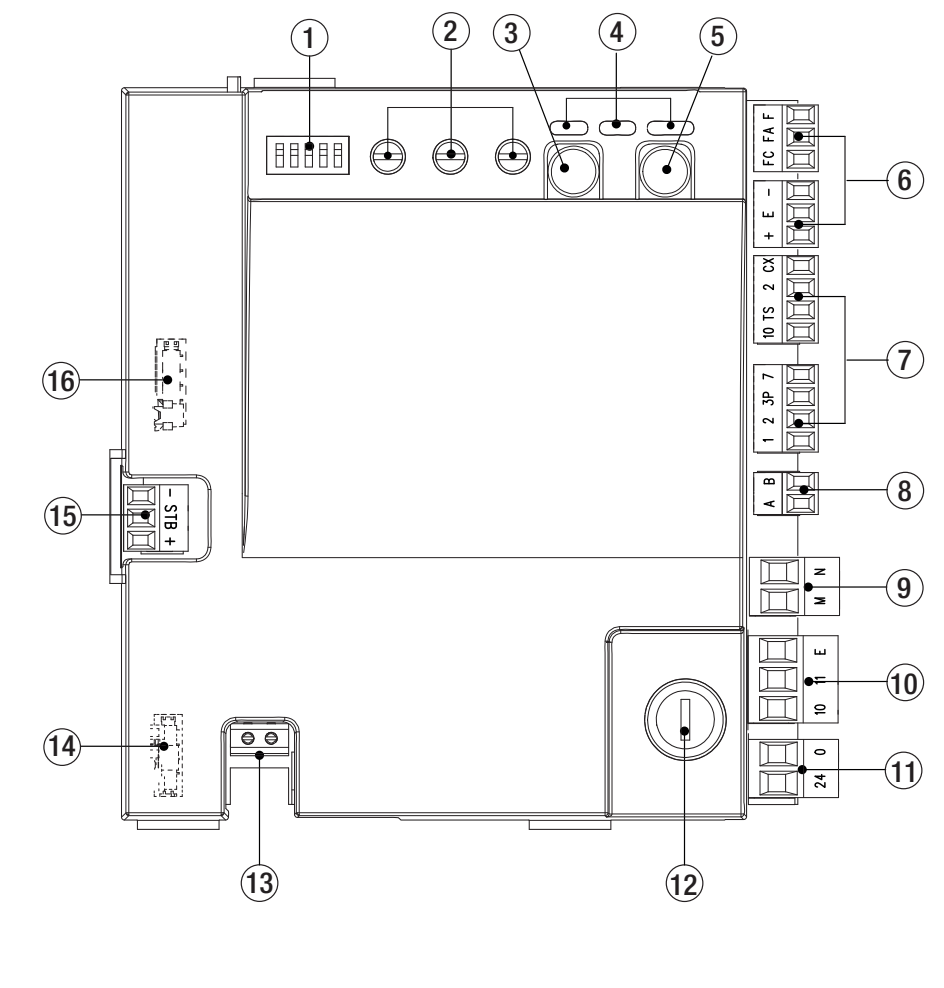

Orientácia na riadiacej doske ZN6
ZN6 má päť DIP prepínačov, trimre A.C.T., SP.SLOW a SENS., programovacie tlačidlo P1 a povelové tlačidlo 7. LED sledujú napájanie, povely a bezpečnostné vstupy. Rádio potrebuje zásuvnú kartu v konektore AF; R800 sa používa pre kompatibilnú kódovú klávesnicu.
| Číslo obrázka | Prvok |
|---|---|
| 1 / 2 / 3 | DIP / trimre / P1 |
| 4 / 5 | LED / tlačidlo povelu 7 |
| 6 / 7 / 8 | Enkodér a koncové spínače / povely a bezpečnosť / A–B klávesnica |
| 9 / 10 / 11 | Motor M–N / príslušenstvo / vnútorný prívod dosky |
| 12 / 13 / 14 | Poistka príslušenstva / anténa / AF |
| 15 / 16 | RGP1 / R800 |

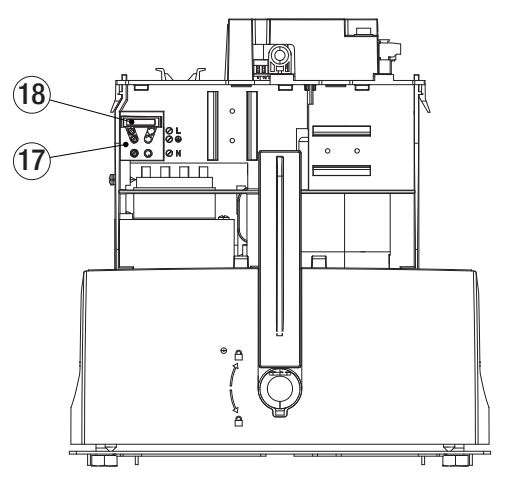

| 17 / 18 | Sieťová svorkovnica / sieťová poistka |

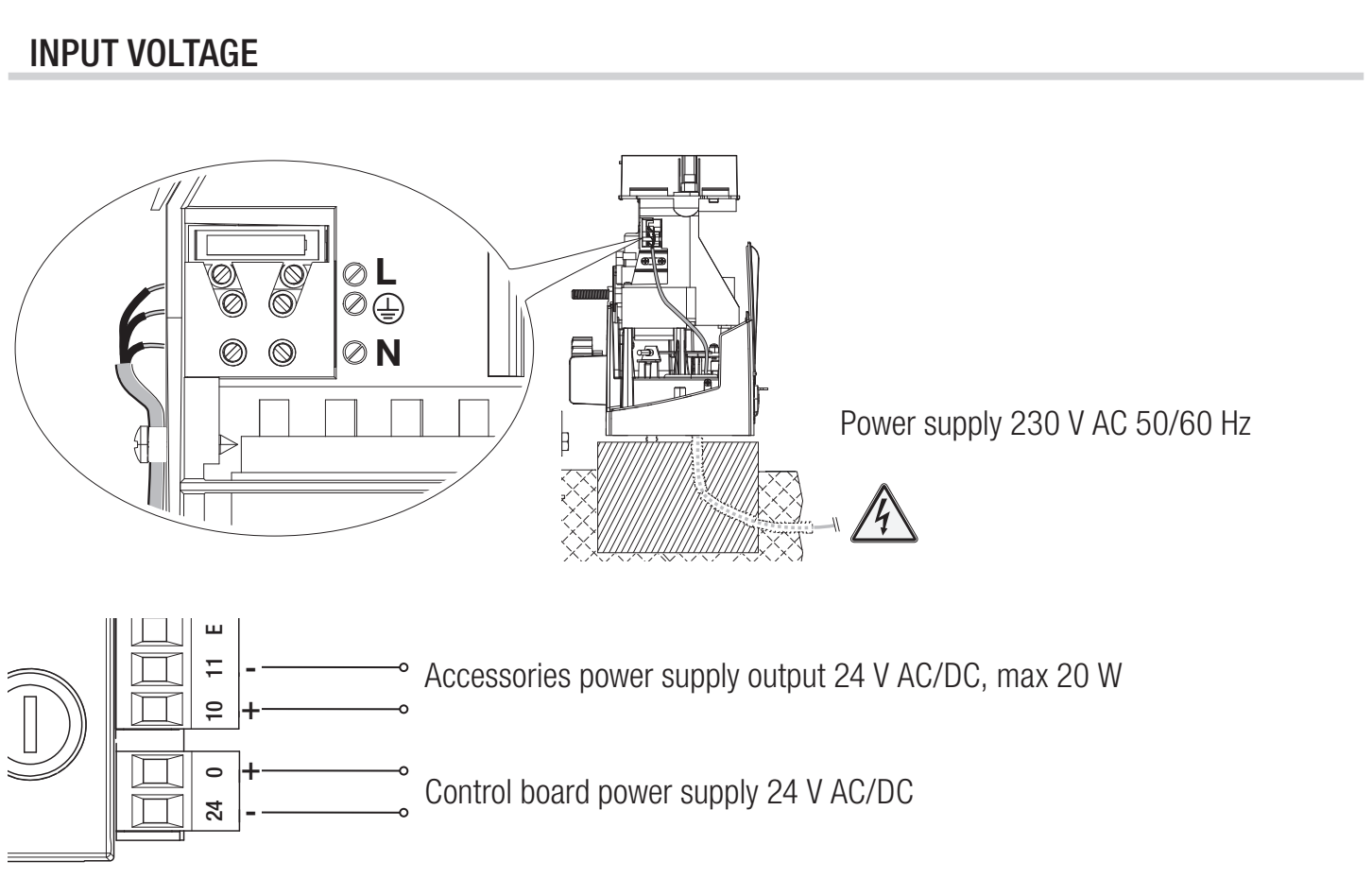

Svorky a napájanie ZN6
| Svorky | Použitie / napätie / polarita |
|---|---|
| L / N / PE | Sieť 230 V AC, 50/60 Hz; ochranný vodič PE pripojiť. AC bez +/−. |
| 10 / 11 | Príslušenstvo 24 V AC/DC, spolu najviac 20 W. Pri DC: 10 = plus (+), 11 = mínus (−); pri AC bez polarity. |
| 10 / E | Výstup majáka 24 V AC/DC, max. 25 W; pri DC je spoločný 10 kladný, E spínaný vývod. Nie je to trvalé napájanie príslušenstva. |
| 24 / 0 | Vnútorný napájací vstup dosky 24 V AC/DC; neprepájať s výstupom príslušenstva. Pri AC bez polarity; pri DC je 0 = +, 24 = −. |

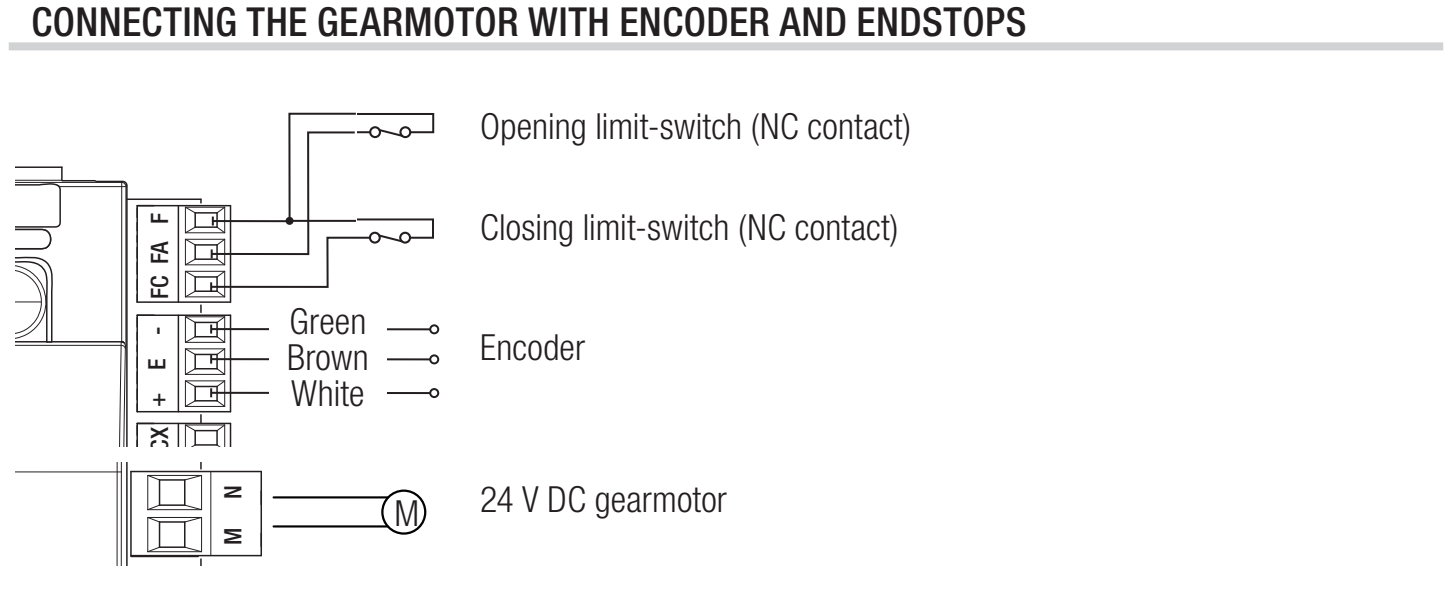

| M / N | Motor 24 V DC; zapojenie podľa pôvodnej schémy. Nie sieť 230 V. |
| + / E / − | Enkodér: napájanie +/− a signál E; nejde o výstup pre príslušenstvo. |
| F / FA, F / FC | Koncové spínače: FA otvorenie, FC zatvorenie, F spoločný; NC kontakty bez polarity. |

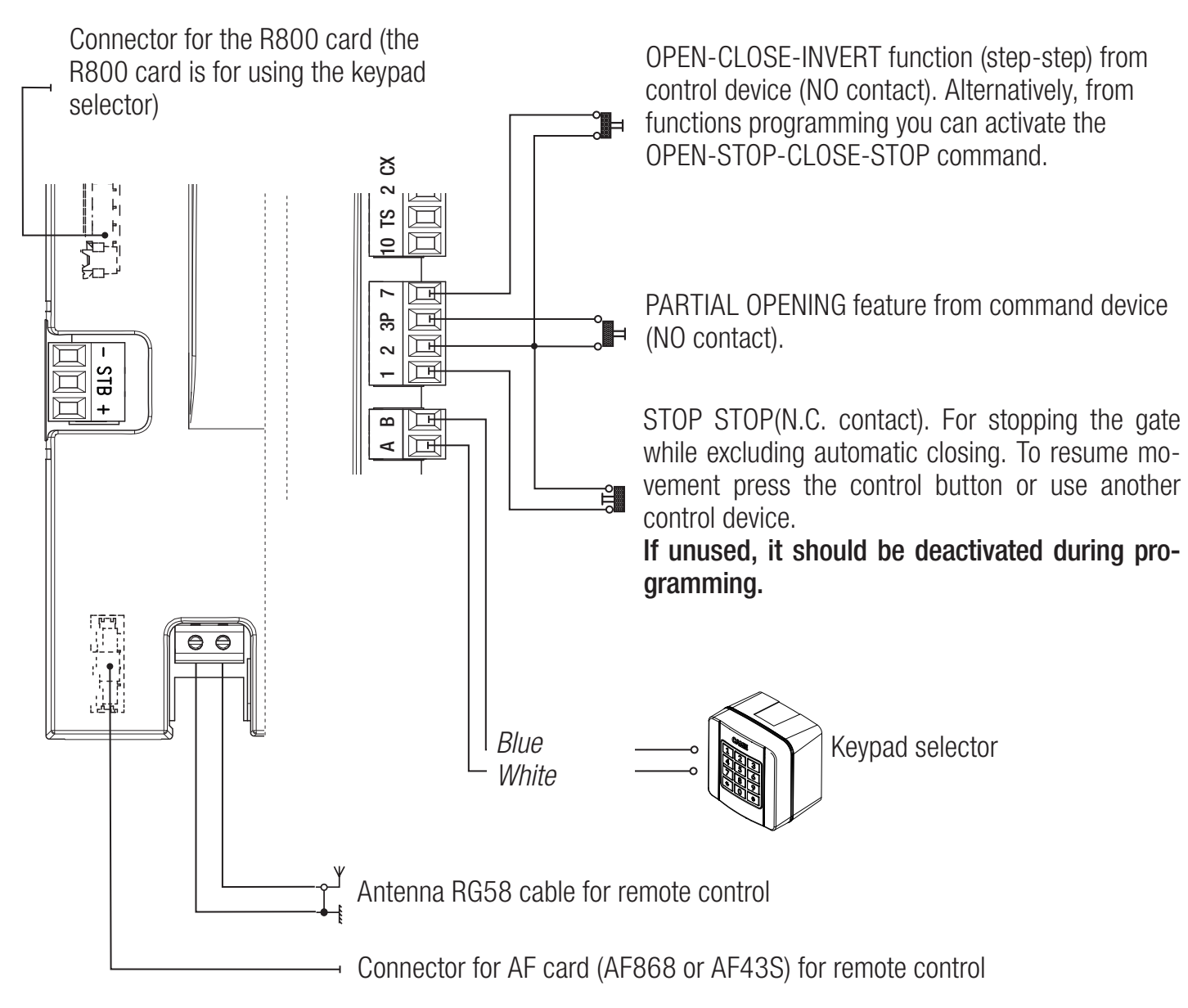

Povely, STOP a klávesnica
| Svorky | Kontakt / činnosť |
|---|---|
| 1–2 | NC STOP. Továrensky aktívny; bez STOP deaktivovať cez DIP 2,3. Kontakt bez polarity. |
| 2–7 | NO povel, továrensky otvoriť – zatvoriť – zmeniť smer. Bez polarity; nepripájať cudzie napájanie. |
| 2–3P | NO čiastočné otvorenie; pri držanom režime otváranie. Bez polarity. |
| 2–CX | NC bezpečnostný kontakt; aktivovať a vybrať C1/C4. |
| 10–TS | Napájací vývod pre testovanú vetvu fotobuniek podľa konkrétnej schémy. |
| A–B | Kompatibilná klávesnica s kartou R800, nie svorky motora. |
| Anténa / AF | RG58 / zásuvná rádiová karta. Vkladať iba bez sieťového a batériového napájania. |

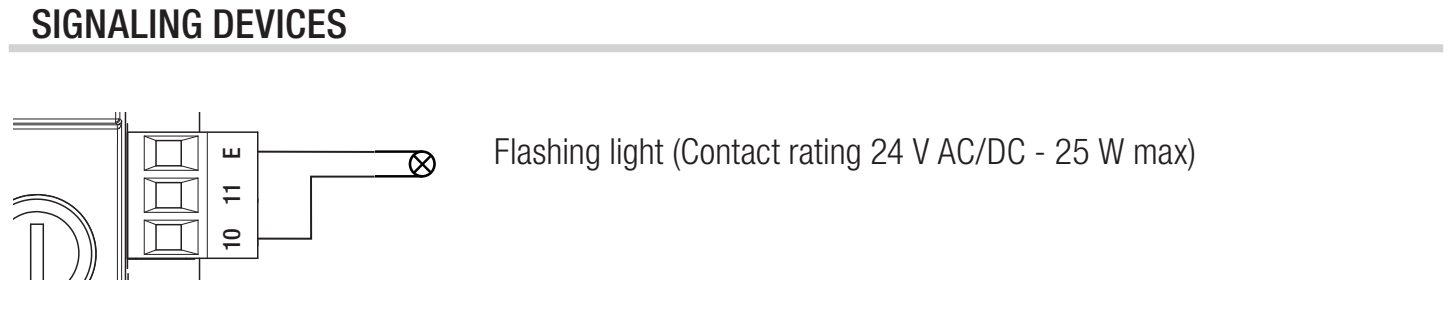

Maják 24 V
KLED24 zapojte na 10–E. Má napájanie 24 V AC/DC a príkon 2 W. Pri AC nemá prívod jednosmernú polaritu; pri DC je na doske 10 kladný pól a E spínaný vývod. KLED24 nemá na prívode samostatne označené +/−. Maják 230 V na tento výstup nepatrí.
Fotobunky a bezpečnostný test
CAME DIR10 tvorí vysielač TX a prijímač RX s dosahom 10 m. Nastavte prepojku prijímača na 24 V. Odber páru je 60 mA pri 24 V AC. RX má napájanie označené 10 (+), 2 (−); TX má TX (+), 2 (−). Pri striedavom napájaní sa jednosmerná polarita neuplatňuje. Vývod TX je súčasť synchronizácie; nevynechajte jeho prepojenie.
| Svorka fotobunky | Bežné zapojenie | Zapojenie s testom |
|---|---|---|
| RX 10 (+) | Doska 10 | Doska 10 |
| RX 2 (−) a RX C | Doska 2 | Doska 2 |
| RX TX ↔ TX TX (+) | Prepojiť TX medzi prijímačom a vysielačom | Rovnaké prepojenie |
| TX 2 (−) | Doska 2 | Doska TS |
| RX NC | Doska CX | Doska CX |
Kontakt C–NC je beznapäťový bezpečnostný kontakt. Nemá plus ani mínus. Zapojenie napájania a kontaktu sú dva rozdielne obvody. Pri DC je 10 kladný pól; záporný vývod RX 2 je v tejto konkrétnej schéme spojený so spoločnou svorkou 2 dosky. Nezamieňajte svorku 2 s napájacou svorkou 11.
Pripojený vstup CX aktivujte cez DIP 4. Pre ochranu pri zatváraní ponechajte reakciu C1; cez DIP 1,4 sa volí C4. C1 pri prerušení lúča počas zatvárania znovu otvorí; C4 zastaví pohyb a pokračuje po odstránení prekážky.

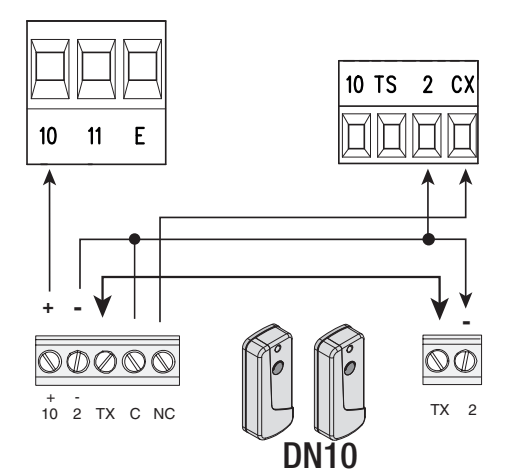

Pôvodné schémy ZN6 nižšie zobrazujú synchronizované fotobunky DN10. Rozpis svoriek DIR10 vyššie vychádza aj z jeho vlastného zapojenia. Pre fotobunky s inými označeniami alebo iným rozhraním tento rozpis nepoužívajte.

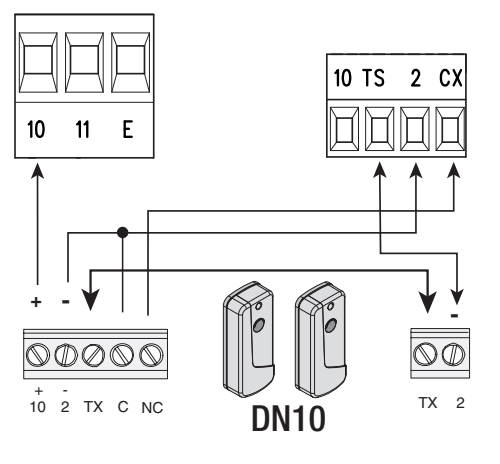

Zapojenie testu cez TS
Pri teste sa TX 2 presunie na TS, zatiaľ čo RX 2 a RX C zostávajú na svorke 2 dosky. Prepojenie TX medzi vysielačom a prijímačom zostáva. Najprv zmeňte zapojenie bez napájania a až potom aktivujte test.
Aktivujte test cez DIP 2,4 a P1; vstup CX musí byť zapnutý. Pri neúspešnom teste doska povel nevykoná. Po nastavení vráťte všetky DIP do OFF.
Po zapojení vyskúšajte prerušenie lúča počas príslušného pohybu a jeho opätovné uvoľnenie. Bezpečnostný vstup nepreklenujte ako trvalé riešenie poruchy.
Prvé spustenie ZN6
- Overte mechaniku, vôľu hrebeňa, pevné aj spínacie dorazy, zaistenie pohonu a všetky pripojené ochrany.
- Zapnite napájanie a overte LED PWR. Nastavte postupne smer posuvu, STOP a učenie dráhy.
- Aktivujte pripojený CX, nastavte jeho reakciu a prípadný test fotobuniek. Nepoužívaný CX ponechajte vypnutý.
- Nastavte a uložte trimre, prípadnú automatiku a čiastočné otvorenie.
- Spárujte ovládače. Overte celý cyklus, STOP, fotobunky, spomalenie, koncové polohy, maják a správanie po výpadku napájania.
Automatické učenie celej dráhy
Predpoklady: správny smer a STOP, aktívny enkodér, voľná dráha a správne nastavené koncové spínače. Po ručnom presunutí musí byť pohon znovu zaistený. Technik dohliada na celý pohyb; počas učenia nevstupujte do priestoru brány.
- Pri zastavenom pohone nastavte DIP 1,2,3,5 do ON; DIP 4 zostáva OFF.
- Stlačte P1. Brána vykoná sériu pohybov na určenie bodov spomalenia.
- Počas učenia červená LED bliká. Úspešný koniec potvrdí zvuk na 1 s; neúspech rýchle blikanie a 4 zvuky.
- P1 môže učenie prerušiť. Po dokončení vráťte všetkých päť DIP do OFF.
- Overte celý otvárací a zatvárací cyklus aj funkciu bezpečnostných prvkov. Pri chybe najprv odstráňte príčinu a až potom opakujte učenie.
Naučenie čiastočného otvorenia
Po naučení celej dráhy presuňte bránu tlačidlom 7 na doske do požadovanej čiastočnej polohy. Nastavte DIP 4,5 do ON a stlačte P1. LED svieti a zvuk 1 s potvrdí uloženie. Rýchle blikanie so štyrmi zvukmi znamená neprípustnú polohu. DIP potom vráťte do OFF a vyskúšajte povel 2–3P aj automatiku čiastočnej polohy.
Programovanie DIP a tlačidlom P1
DIP vyberajú funkciu, ktorú uložíte tlačidlom P1. Nie sú to trvalé prevádzkové prepínače. Pri každom nastavení dajte do ON iba čísla uvedené v príslušnom riadku; všetky ostatné musia byť OFF. Programujte iba zastavený pohon. Po potvrdení vráťte všetkých päť DIP do OFF.
Pri bežnom prepnutí na aktívnu alebo alternatívnu funkciu LED svieti a zaznie zvuk 1 s; pri návrate na vypnutú alebo pôvodnú hodnotu LED bliká a zaznejú dva zvuky. STOP, enkodér a automatika čiastočného zastavenia sú továrensky zapnuté, preto ich prvé P1 vypína. Učenie, párovanie, mazanie a reset majú vlastné potvrdenia uvedené v tabuľke.

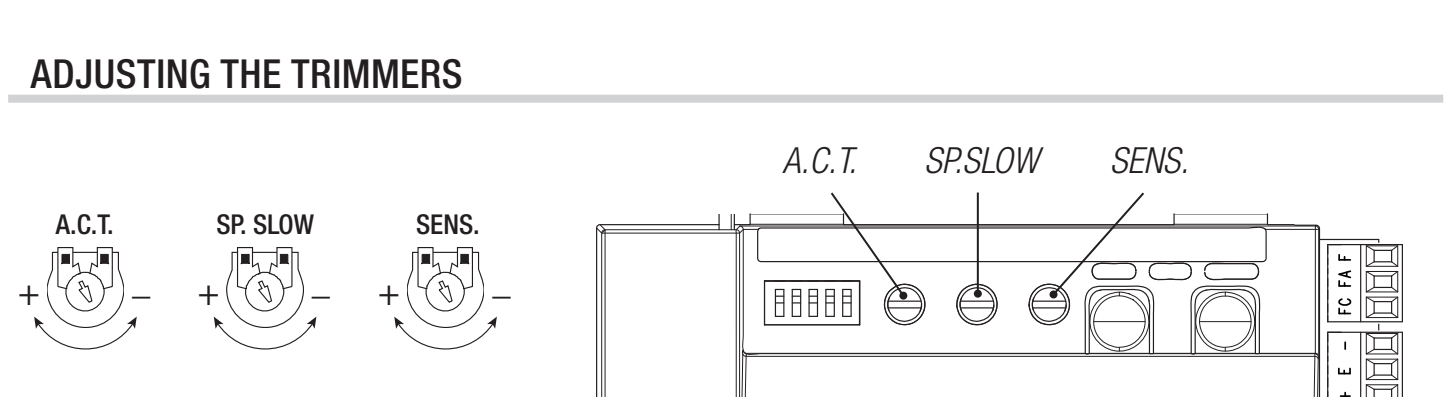

Trimre a uloženie hodnôt
| Trimer | Rozsah / účel |
|---|---|
| A.C.T. | Čakanie na automatické zatvorenie 1–120 s; automatiku aktivovať samostatnou funkciou. |
| SP.SLOW | Rýchlosť spomalenia 30 % (−) až 60 % (+) z maximálnej rýchlosti. |
| SENS. | Citlivosť zisťovania prekážky: − minimum, + maximum citlivosti. Po zmene overiť sily a ochranu. |
Po nastavení trimrov uložte všetky tri hodnoty: DIP 2,3,4,5 do ON, P1, potvrdenie LED a zvukom 1 s, potom všetky DIP OFF. Bez tohto uloženia sa zmeny stratia.
Párovanie diaľkových ovládačov
ZN6 ukladá najviac 25 používateľov. Pre systém 433,92 MHz s pevným kódom možno použiť AF43S a kompatibilný TOP-432EE. Kartu AF vkladajte iba bez napájania. Rovnaká frekvencia sama osebe nezaručuje kompatibilné kódovanie.
- Zvoľte kombináciu DIP pre požadovaný povel: 1 = čiastočné otvorenie; 2 = iba otvoriť; 1,2 = otvoriť–zatvoriť–zmeniť smer; 3 = otvoriť–STOP–zatvoriť–STOP.
- Stlačte P1. Po rozblikaní LED do 10 sekúnd stlačte vybrané tlačidlo ovládača.
- LED svieti a zvuk 1 s potvrdí uloženie. Už uložený vysielač oznámi rýchle blikanie a 4 zvuky.
- Všetky DIP vráťte do OFF a overte priradenú činnosť.
Vymazanie ovládačov a reset
Vymazať všetkých používateľov: DIP 1,3 ON, ostatné OFF; držať P1 5 s. LED svieti a zvuk 1 s potvrdí vymazanie. Potom DIP OFF. Toto odstráni všetky uložené ovládače.
Reset parametrov: všetkých päť DIP ON a stlačiť P1. LED bliká, zaznejú dva zvuky; potom všetkých päť DIP OFF. Reset parametrov používateľov nemaže. Pred ďalšou prevádzkou znovu nastavte a preverujte smer, STOP, CX, učenie a bezpečnosť.

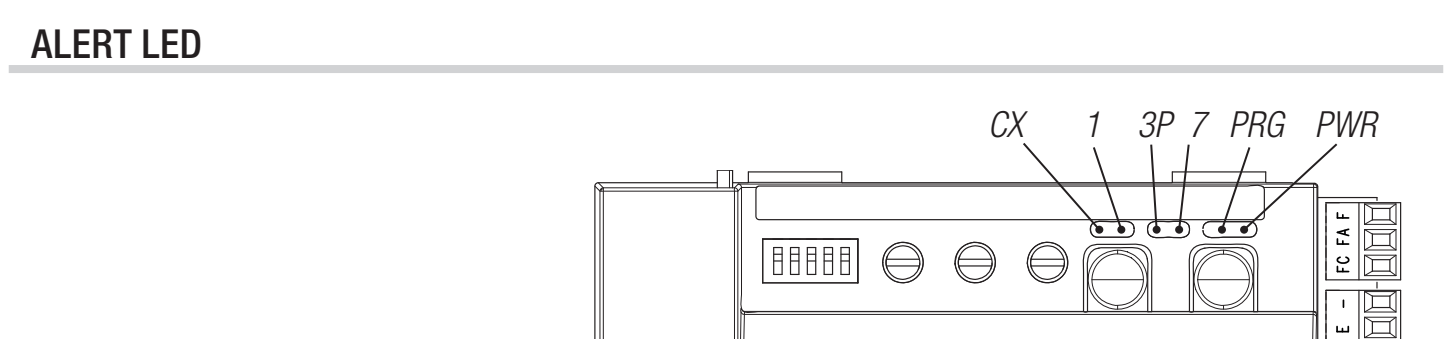

Diagnostika ZN6
| LED | Význam / čo skontrolovať |
|---|---|
| CX – žltá | Svieti pri otvorenom NC kontakte 2–CX. Lúč, napájanie a kontakt fotobuniek. |
| 1 – žltá | Svieti pri otvorenom NC kontakte 1–2. STOP a jeho konfigurácia. |
| 3P – žltá | Svieti pri zopnutom NO kontakte 2–3P; pri trvalom svietení overiť zaseknutý povel. |
| 7 – žltá | Svieti pri zopnutom NO kontakte 2–7; overiť tlačidlo/spínač. |
| PRG – červená | Programovanie, čakanie na automatické zatvorenie alebo porucha. Význam závisí od vykonávaného postupu. |
| PWR – zelená | Napájanie dosky. Ak nesvieti, preveriť prívod a poistky. |
| Príznak | Kontrola / náprava |
|---|---|
| 4 zvuky pri učení | Skontrolovať učenie, smer, koncové spínače, voľný chod a enkodér. |
| 4 zvuky pri párovaní | Vysielač je už uložený; nejde o potvrdenie nového uloženia. |
| 4 zvuky pri čiastočnej polohe | Zvoliť inú prípustnú čiastočnú polohu. |
| Nehýbe sa | Overiť prívod, zaistenie pohonu, STOP, aktivovaný CX, test TS a trvalo zopnuté povely. |
| Otvorí, ale nezatvorí | Overiť fotobunky a ich NC kontakt; pri automate aj jeho aktiváciu a uložený A.C.T. |
Poistky ZN6
| Obvod | Rýchla poistka |
|---|---|
| Sieť LINE | 1,6 A-F |
| Príslušenstvo | 2 A-F |
Poistky kontrolujte bez napájania. Použite rovnakú hodnotu a rýchly typ; vyššia poistka ani opakovaná výmena bez odstránenia skratu nie je oprava.
Údržba a servis
Pravidelne kontrolujte čistotu dráhy a hrebeňa, ľahký ručný pohyb, upevnenie pohonu, spínacie dorazy, stav káblov, odblokovanie, fotobunky a ostatné bezpečnostné prvky. Pred čistením alebo zásahom odpojte sieť aj prípadnú batériovú zálohu. Pri poškodení, neobvyklom hluku alebo vibráciách prevádzku zastavte a nechajte odstrániť príčinu.
Zvýšenie citlivosti SENS. nenahrádza opravu mechaniky; hodnoty trimrov musia byť uložené cez DIP 2,3,4,5 a P1. Po servise znovu overte celý pohyb, sily a ochrany.

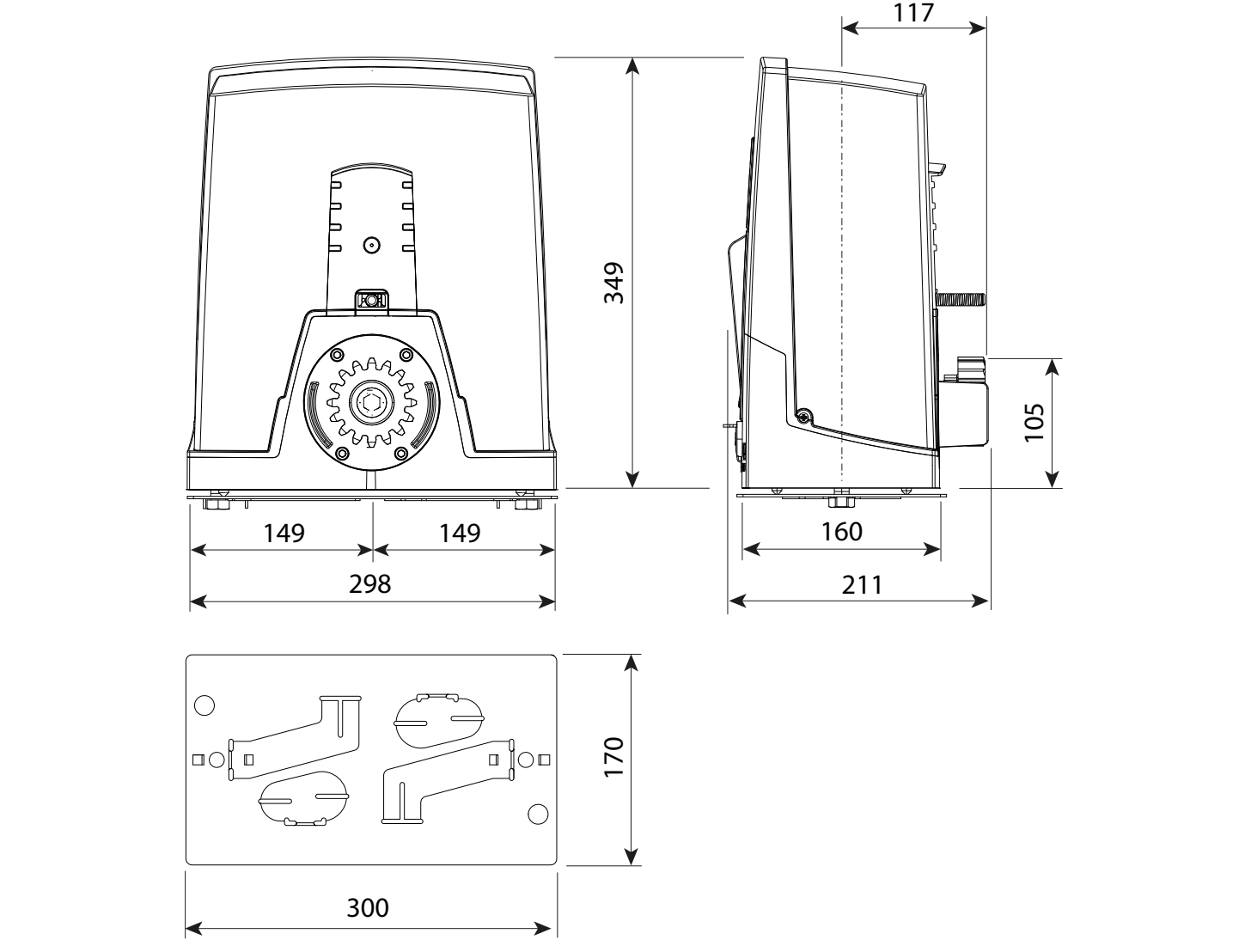

Technické vlastnosti BXL04AGS
| Parameter | Hodnota |
|---|---|
| Maximálna hmotnosť krídla | 400 kg |
| Maximálna dĺžka krídla | 10 m |
| Napájanie pohonu – sieť | 230 V AC, 50/60 Hz |
| Napájanie motora | 24 V DC |
| Výkon | 150 W |
| Maximálny odber | 7 A |
| Krytie | IP44 |
| Prevádzková teplota | −20 až +55 °C |
| Prevádzka | Pracovný cyklus 50 %; nejde o počet cyklov za hodinu. |
| Spotreba v pohotovosti | 7,4 W |
| Trieda ochrany | I |
| Pastorek / koncové spínače | Modul 4 / mechanické |
| Riadenie uvedeného vyhotovenia | ZN6, DIP + trimre + P1 |
| Hmotnosť samotného pohonu | 7,7 kg |
