Sada pohonu NICE Wingo 3524 pre dvojkrídlovú bránu - jedno krídlo 3,5m/500kg s príslušenstvom
TOP
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu Sada pohonu NICE Wingo 3524 pre dvojkrídlovú bránu - jedno krídlo 3,5m/500kg s príslušenstvom
Pohon NICE Wingo WG3524 je určený pre automatizáciu pre krídlové brány do dĺžky krídla 3,5 m a hmotnosti do 500 kg. Pohon je postavený na technológii 24V a má mechanický doraz otvorenia PLA13. Pohon je nevratný. Pohony Wingo sú rozumnou voľbou cena/výkon pre automatizáciu krídlových brán v privátnom a mierne priemyselnom prostredí. Celá rodina Wingo je spoľahlivá a tichá. Detailné technické vlastnosti ». Manuál na stiahnutie ». NICE Wingo WG3524 obsahuje novú riadiacu centrálu MC424LR10 ktorá má v sebe riadiacu jednotku MCA2R10 so zabudovaným príjmačom, vstup na vloženie príjmača osotal zachovaný, ak by ste chceli použiť starší prijímač na ktorom máte zapísané ovládače.

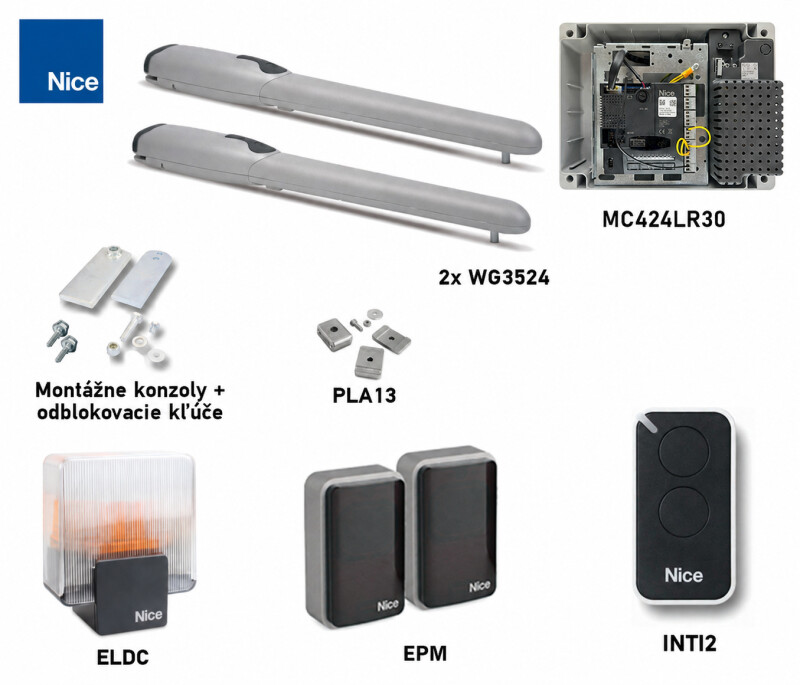

| Sada obsahuje: | NICE-WG3524BE2 | |||
|---|---|---|---|---|
 |
2 × | Pohon NICE Wingo WG3524 | NICE-WG3524 | |
|
Elektromechanický pohon NICE Wingo WG3524 s nosnosťou hmotnosti krídla brány do 500 kg a dĺžkou krídla do 3,5m. |
Detail | |||
 |
1 × | Riadiaca centrála NICE MC424LR10 | NICE-MC424LR10 | |
|
Riadiaca centrála v designovom boxe Moonclever obsahujúca riadiacu jednotku MCA2R10 so zabudovaným príjmačom, do ktorej sa zapájajú pohony a príslušenstvo, je esenciálnou súčasťou automatizácie. Staršiu verziu riadiacej jednotky MC424L si môžete pozrieť tu. |
Detail  |
|||
 |
1 × | Diaľkový ovládač NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Diaľkový ovládač s dvomi tlačítkami pre automatické ovládanie brány na diaľku. Môžte s ním ovládať dve zariadenia, alebo jednému zariadeniu dávať dva druhy povelov. |
Detail |
|||
 |
1 × | Pár fotobuniek NICE BF | NICE-BF | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail |
|||
 |
2 × | Odblokovací kľúč | ||
|
Pri výpadku prúdu slúži na odblokovanie pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním. |
||||
 |
1 × | Montážny manuál NICE Wingo WG3524 | ||
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
Stiahnuť |
|||
| 1 × | Doplnky pre montáž | |||
|
Komponenty pre montáž pohonu, predná a zadná konzola na privarenie, |
||||
(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:
| « Slabšia sada | Alternatívny pohon | Silnejšia sada » | |||||
|---|---|---|---|---|---|---|---|
|
|
230V pohon NICE Wingo:
Cenová ponuka aj dodanie na objednávku. |
Sada pohonu NICE Toona 4 TO4024
|
VLASTNOSTI POHONU NICE WINGO WG3524
Pohon je vyhotovený z dvojdielneho tela z tlakovo liateho hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z oceli, ľahkých zliatin a technopolymérov. Vodiaca matica je vyhotovená z bronzu pre zaistenie dobrej pevnosti a takisto tichého chodu. Rozbehový kondenzátor je umiestnený vo vnútri pohonu, aby bola montáž čo najjednoduchšia. Pohony sú rozmerovo spätne kompatibilné s predošlou radou Moby a Pluto talianskeho výrobcu NICE, všetky uchytávacie rozmery a priemery čapov sú rovnaké. Pohon má technológiu 24V, vďaka ktorej je vhodnejší pre situácie s frekventovanejším použitím, ako 230V verzia, ale naopak nie je vhodný do veterného prostredia, hlavne u nepriehľadných plných výplní brán.
Riadiaca jednotka MCA2R10 v riadiacej centrále MC424LR10 dovoľuje jednoduché programovanie, automatické načítanie koncových pozícií, automatickú diagnostiku porúch, nastavenie dĺžky pauzy v režime automatického zatvárania, priechod pre peších, spomalenie pred koncovými polohami, systém detekcie nárazu do prekážky, možnú núdzovú prevádzku pri použití záložného zdroja PS124, vstup pre všetky typy bezpečnostných líšt pohonu a veľa ďalších.
PRÍSLUŠENSTVO KOMPATIBILNÉ S POHONOM NICE WINGO WG3524
Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:
| Čo | Prečo | Typ | V sade? |
|---|---|---|---|
| Riadiaca centrála | Jediná riadiaca centrála kompatibilná s pohonom NICE Wingo WG2024. Klasický systém zapojenia, obsahuje zabudovanú riadiacu jednotku MCA2R10 so zabudovaným príjmačom. | - MoonClever (MC424LR10) | Áno, MC424LR10. |
| Maják | Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. |
- Lucy (LUCY24 - bez antény) |
Áno, ELDC |
| Fotobunky | Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb. | - Moon (MOF,MOFO) - BF , EPM, EPL, EPMOR, EPS |
Áno, BF. |
| Vysielač |
Pre diaľkové ovládanie brány. |
- Era One (ON2E, ON4E) |
Áno, Flo2RE. |
| Prijímač | Nie je nutný pre diaľkové ovládanie brány, nakoľko riadiaca jednotka NICE-MCA2R10 už v sebe má jeden prijímač zabudovaný. | ||
| Anténa | Pre lepší dosah ovládača. | - integrovaná v majáku ELDC - sólo anténa ABF, ABFKIT s montážnou konzolou |
Áno, integrovaná v ELDC |
| Klávesnica | Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. | - EDSWG, EDS | Nie. |
| Kľúčový spínač | Pre ovládanie brány pomocou dvojpolohového kľúčového spínača. Otočením do jednej strany bránu uvediete do pohybu, otočením do druhej strany bránu stopnete. | - EKS, EKSEU | Nie. |
| Elektrozámky | Bezpečnostné elektrozámky sú synchronizované s pohonom cez riadiacu jednotku. Pri zadaní povelu pohonu sa najprv odblokuje elektrozámok, až potom sa začne brána otvárať a rovnako po zatvorení brány sa elektrozámok zablokuje. Sú nutné pri dĺžke krídla nad 2m. | - horizontálny elektrozámok PLA11 - vertikálny elektrozámok PLA10 |
Nie. |
| Záložný zdroj | V prípade výpadku elektrickej energie môže byť pohon napájaný z priebežne dobíjaného záložného zdroja po dobu približne 10 manévrov. | - batéria PS124 | Nie. |
MANUÁL K POHONU NICE WINGO WG3524
Manuál k pohonu NICE Wingo WG3524 k stiahnutiu tu:
Manuál k pohonu NICE Wingo WG3524
| Pohon Wingo WG3524: | Riadiaca jednotka MC424LR10 |
|---|---|
| Čo obsahuje samotný pohon?… | Osadenie a montáž…, Kabeláž… |
| Kompatibilné príslušenstvo detailne… | Zapojenie riadiacej centrály… |
| Montáž pohonu… | Fotobunky… |
| Technické vlastnosti… | Nastavenie…, Diagnostika… |
| Návod na manuálne odblokovanie… | Technické vlastnosti… |
Fotogaléria pohonu NICE Wingo
|
Ukážka montáže |
Ukážka montáže |
Ukážka montáže |
|
Ukážka montáže |
Ukážka montáže |
Ukážka montáže |
|
Ukážka montáže
|
Odblokovaný pohon |
Odkrytovaný pohon |
|
Zadná časť zdola |
Ukážka šneku a mechanického vnútorného dorazu |
Predná časť zdola |
|
Zadná časť so zapojeným káblom |
Technické vlastnosti
| Detailné technické vlastnosti pohonov NICE Wingo WG3524 > | Detailné technické vlastnosti riadiacej centrály NICE Moonclever MC424LR10 > |
