NICE Moonclever MC424LR30 - riadiaca centrála pre 24V pohony krídlových brán rodiny Wingo
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
221,86 € s DPH
| Hmotnosť |
|---|
| 1,50 kg |
Popis produktu NICE Moonclever MC424LR30 - riadiaca centrála pre 24V pohony krídlových brán rodiny Wingo

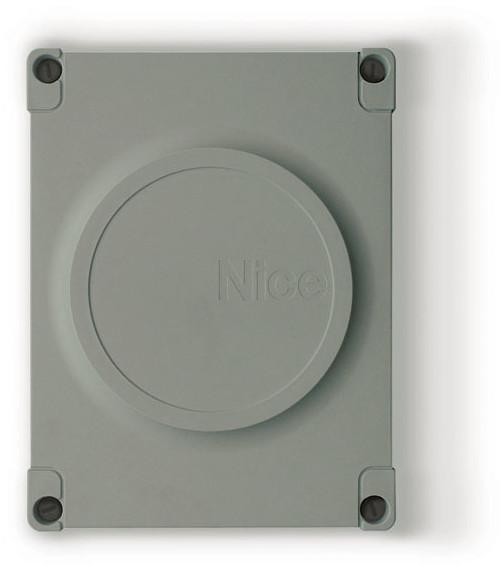

NICE MC424LR30 je riadiaca centrála na automatizáciu jednokrídlových, alebo dvojkrídlových brán. Pohony s ňou kompatibilné musia mať napájanie 24 Vdc. Manuál na stiahnutie>>

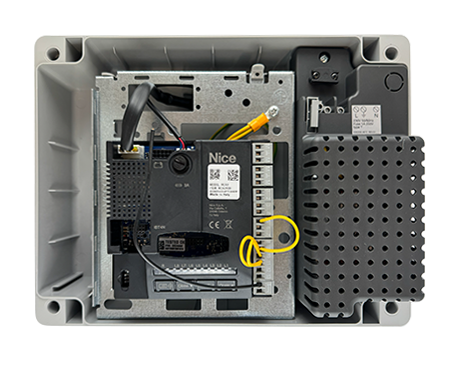

Riadiaca centrála NICE MC424LR30 je vybavená riadiacou jednotkou NICE MCA2R30 so zabudovaným rádiovým prijímačom.
Nová riadiaca jednotka MCA2R30
Nová riadiaca jednotka MCA2R30 nahrádza jednotku MCA2R10, ktorej predchodcom bola jednotka MCA2. Kompatibilná je s motormi Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 a XME2024.
Zmeny v riadiacej jednotke NICE MCA2R30 oproti MCA2R10
- Nové poradie výstupov, ktoré sú inak nezmenené.
- Nový konektor na pripojenie záložnej batérie, pomocou nového kábla CABLA11. Pribudne totiž nový záložný zdroj PSS124.
- Vylepšená diagnostika.
- Nižšia spotreba energie v pokojovom režime.
UPOZORNENIE
Všetky programovacie procedúry zostávajú oproti staršej riadiacej jednotke MCA2R10 nezmenené.
Programovanie riadiacej jednotky NICE MC424LR30
Máte riadiacu jednotku MC424LR30 s doskou MCA2R30, napríklad pri pohonoch Wingo WG2024 alebo WG3524? Nižšie nájdete, ako naučiť bránu otvárať a zatvárať, nastaviť jej funkcie a spárovať ovládač INTI2. Každé sa robí zvlášť. Čiže ak chcete iba pridať ovládač, môžete ísť rovno na párovanie.
Čo potrebujete nastaviť?
1. Na čo slúžia tlačidlá a LED diódy
| Označenie | Použitie |
|---|---|
| Open ▲ | Otvorí bránu. Pri programovaní ním posúvate výber funkcie alebo hodnoty. |
| Stop/Set | Zastaví bránu. Podržaním sa dostanete do programovania, kde ním zapínate/vypínate funkciu alebo vstupujete do nastavenia jej hodnoty. |
| Close ▼ | Zatvorí bránu. Pri programovaní ním posúvate výber funkcie alebo hodnoty. |
| Radio | Slúži na párovanie a mazanie ovládačov. K tomuto tlačidlu patrí LED dióda LR. |
Pri programovaní sledujete diódy L1–L8. Diódy L9–L13 ukazujú stav vstupov a dióda LR patrí prijímaču ovládačov. Pozor aj na úroveň programovania: napríklad L1 v úrovni I. zapína automatické zatváranie, ale L1 v úrovni II. nastavuje čas, po ktorom sa má brána zatvoriť.
2. Nastavenie dráhy brány
Riadiaca jednotka si potrebuje zistiť, kde sú dorazy a ako ďaleko sa krídla pohybujú. Preto si bránu sama otvorí a zatvorí. Tento postup je pre dvojkrídlovú bránu.
Pred začiatkom skontrolujte zapojenie, bezpečnostné vstupy a dorazy. Prepínače typu motora nastavte podľa pohonov, ktoré máte namontované – pozrite tabuľku 5 v manuáli LR30, kapitola 4.4. Názov sady na výber nastavenia nestačí.
- Odblokujte pohony podľa ich návodu, ručne posuňte krídla približne do polovice a pohony znovu zablokujte. V priestore pohybu nesmie nič zavadzať ani nikto stáť.
- Stlačte a držte na riadiacej jednotke naraz Stop/Set + Close ▼ dlhšie ako 3 sekundy. Keď sa spustí učenie, tlačidlá pustite.
- Brána sa najprv krátko otvorí. Potom sa zatvorí spodné krídlo a po ňom horné. Horné je to, ktoré prekrýva druhé krídlo – čiže sa otvára ako prvé a zatvára ako posledné.
- Teraz počkajte, kým sa obe krídla úplne otvoria a potom zatvoria. Riadiaca jednotka si uloží namerané hodnoty aj zapojenie vstupu ALT.
- Ak sa krídla hýbu opačne, v nesprávnom poradí alebo niekoho ohrozujú, stlačte Stop/Set. Najprv odstráňte príčinu, až potom učenie zopakujte. Pred zmenou zapojenia odpojte sieťové napájanie aj záložnú batériu.
Počas učenia nechajte bránu dokončiť pohyb. Ďalší povel alebo aktivovanie bezpečnostného vstupu učenie preruší. Ak ho potrebujete zopakovať, pamäť nemažte – znovu spustite tento postup.
3. Programovanie úrovne I. – zapnutie/vypnutie funkcií
V tejto úrovni funkciu iba zapínate alebo vypínate. Čiže napríklad poviete bráne, že sa má zatvárať automaticky. Po koľkých sekundách, to nastavíte až v úrovni II.
- Brána musí stáť. Stlačte a držte Stop/Set, kým sa rozbliká L1, potom tlačidlo pustite.
- Tlačidlami Open ▲ / Close ▼ sa presuňte na diódu funkcie, ktorú chcete zmeniť. Zoznam je v tabuľke nižšie.
- Stlačte Stop/Set jedenkrát bez držania. Tým funkciu prepnete: pomalé blikanie = zapnutá (ON), rýchle blikanie = vypnutá (OFF).
- Už nič nestláčajte a počkajte, kým sa programovanie samo ukončí. Ak chcete nastavenie skontrolovať, vstúpte do programovania znova a pozrite blikanie danej diódy. Potom funkciu vyskúšajte na bráne.
Medzi krokmi dlho nečakajte, inak sa programovanie ukončí a dovtedajšie zmeny sa uložia. Či je funkcia zapnutá, zisťujte podľa diódy – nespoliehajte sa na to, že sú všetky z výroby vypnuté.
| LED | Funkcia | Čo meníte |
|---|---|---|
| L1 | Automatické zatváranie | Keď je zapnuté (ON), brána sa po otvorení a uplynutí pauzy sama zatvorí. Dĺžku pauzy nastavíte v úrovni II. |
| L2 | Zatvorenie po fotobunke | Keď je zapnuté (ON), prerušenie fotobunky počas pohybu nastaví pauzu na 4 sekundy. Táto funkcia môže bránu automaticky zatvoriť aj vtedy, keď máte L1 vypnutú. |
| L3 | Zatvorenie po výpadku elektriny | Keď je zapnuté (ON), po obnovení napájania začne maják výstražne blikať a otvorená brána sa sama zatvorí. Čiže aj bez stlačenia ovládača. |
| L4 | Stand-by / Fototest | ON = úsporný režim Stand-by, OFF = Fototest. Vyberte podľa zapojenia fotobuniek. Ak pohon napájate iba zo Solemyo, musí byť zapnutý Stand-by. |
| L5 | Elektrozámok / OGI | ON = kontrolka otvorenej brány OGI, OFF = elektrozámok. Nastavte podľa toho, čo máte na výstupe pripojené. |
| L6 | Predblikávanie majáka | ON: maják začne blikať 3 sekundy pred pohybom. OFF: začne spolu s pohybom. |
| L7 | Režim pre bytové domy | Keď je zapnutý (ON), ďalšie stlačenie ovládača nepreruší otváranie. Bezpečnostné vstupy fungujú ďalej. |
| L8 | Ľahká / ťažká brána | ON = ťažká brána, OFF = ľahká brána. Podľa tejto voľby sa mení rozbeh a spomaľovanie pohonov. |
4. Programovanie úrovne II. – čas, rýchlosť a ďalšie nastavenia
Tu už nevyberáte zapnuté/vypnuté, ale konkrétnu hodnotu. Napríklad či sa má brána zatvoriť po 30 alebo po 60 sekundách. Najprv si vyberiete, čo idete nastavovať, a potom akú hodnotu tomu chcete dať.
- Stlačte a držte Stop/Set, kým sa rozbliká L1, potom tlačidlo pustite.
- Tlačidlami Open ▲ / Close ▼ sa presuňte na diódu parametra, ktorý chcete nastaviť – napríklad L1 pre dĺžku pauzy.
- Znova stlačte Stop/Set a držte ho. Približne po 3 sekundách sa rozsvieti dióda aktuálnej hodnoty.
- Stále držíte Stop/Set a popritom tlačidlami Open ▲ / Close ▼ vyberáte novú hodnotu.
- Až teraz Stop/Set pustite. Počkajte, kým sa programovanie ukončí. Ak chcete hodnotu skontrolovať, zopakujte vstup do nastavenia, ale už ju nemeňte.
| LED | Čo nastavujete | Možné hodnoty |
|---|---|---|
| L1 | Pauza pred zatvorením | Hodnoty L1–L8: 5, 15, 30, 45, 60, 80, 120, 180 sekúnd. |
| L2 | Vstup AUX | L1: čiastočné otvorenie jedného krídla; L2: čiastočné otvorenie oboch; L3: otváranie; L4: zatváranie; L5: FOTO2; L6: Stop; L7/L8: vstup bez funkcie. Pri voľbe FOTO2 musí sedieť aj zapojenie fotobuniek. |
| L3 | Rýchlosť motorov | Vyberáte kombináciu rýchlosti pri otváraní a zatváraní. Jednotlivé možnosti nájdete v tabuľke 8 manuálu. |
| L4 | Uvoľnenie tlaku po zatvorení | Na ako dlho pohon po zatvorení krátko cúvne. L1: bez cúvnutia; L2–L8: 0,2 až 1,4 sekundy po krokoch 0,2 sekundy. |
| L5 | Sila / citlivosť na prekážku | L1 = najnižšia sila a najvyššia citlivosť, L8 = najvyššia sila a najnižšia citlivosť. Ak brána drhne, najprv opravte mechaniku, nepridávajte jej iba silu. Po zmene sily treba overiť výsledok meraním. |
| L6 | Oneskorenie krídla | L1–L8: 0, 5, 10, 15, 20, 30, 40, 50 % pracovného času pri zatváraní. Pri otváraní je oneskorenie polovičné. |
| L7 | Interval údržby | Po koľkých pohyboch má jednotka upozorniť na údržbu. Nastavte podľa dohodnutého servisu brány. |
| L8 | História porúch | Tu nič nenastavujete. Pozriete si výsledky posledných ôsmich pohybov brány. |
Príklad: chcete, aby sa brána sama zatvorila po 60 sekundách
Najprv v úrovni I. zapnite L1, čiže automatické zatváranie. Potom vstúpte do úrovne II., vyberte L1 (dĺžka pauzy) a počas držania Stop/Set sa presuňte na L5 (60 sekúnd). Stop/Set pustite a počkajte na ukončenie programovania.
Sú to dve nastavenia. Ak zmeníte iba čas, automatické zatváranie sa tým nezapne. A ak máte zapnutú aj L2 „Zatvorenie po fotobunke“, prerušenie fotobunky môže pauzu skrátiť na 4 sekundy.
Všetky hodnoty sú v tabuľke 8 manuálu LR30, strany 14–16. Po zmene rýchlosti, sily, oneskorenia alebo bezpečnostných funkcií vyskúšajte pohyb aj zastavenie brány; obmedzenie sily overte meraním.
5. Párovanie ovládača NICE INTI2
Postup je pre prijímač zabudovaný v doske MCA2R30. Ak máte pridaný samostatný zásuvný prijímač, použite jeho návod. Chcete pridať druhý ovládač? Nič nemažte ani znovu nenastavujte dráhu brány, stačí ho spárovať.
Spárovanie oboch tlačidiel naraz – režim 1
- Na riadiacej jednotke stlačte a držte Radio. Keď sa rozsvieti dióda LR, tlačidlo pustite.
- Do 10 sekúnd stlačte a držte ľubovoľné tlačidlo INTI2.
- Keď LR blikne 3× dlho, ovládač je uložený a tlačidlo môžete pustiť.
- Ďalší ovládač môžete pridať v nasledujúcich 10 sekundách rovnakým spôsobom od bodu 2. Ak už ďalší nepridávate, počkajte na ukončenie párovania a vyskúšajte obe tlačidlá. Priestor pohybu brány nechajte voľný.
Prvé tlačidlo bude mať krokovanie (SbS / Passo-Passo), druhé AUX. Čo bude druhé tlačidlo robiť, závisí od nastavenia L2 v úrovni II. Ak tam máte čiastočné otvorenie, funguje zo zatvorenej brány. V inej polohe sa tento povel správa ako krokovanie.
Jedno tlačidlo s vybranou funkciou – režim 2
- Stlačte Radio bez držania toľkokrát, akú funkciu chcete spárovať: 1× krokovanie, 2× AUX, 3× otvorenie, 4× zatvorenie.
- Do 10 sekúnd stlačte a držte to tlačidlo INTI2, ktorému chcete funkciu priradiť.
- Keď LR blikne 3× dlho, tlačidlo pustite. Ak chcete nastaviť ďalšie tlačidlo, začnite znovu od bodu 1.
Ovládač sa nespároval? Pozrite, koľkokrát blikne LR: 1 krátke bliknutie = ovládač už je uložený, 6 bliknutí = nekompatibilné rádiové kódovanie, 8 bliknutí = plná pamäť. Pri uzamknutej pamäti najprv postupujte podľa kapitoly 6.7 manuálu. Nemažte všetky ovládače len preto, že sa jeden nepodarilo pridať.
6. Vymazanie nastavení – reset
Čo sa resetom vymaže?
Naučené koncové polohy, nastavenie vstupu ALT, nastavenia úrovne I. aj II. a počítadlo pohybov. Spárované ovládače zostanú uložené. Reset teda nerobte pri bežnej zmene funkcie alebo pridaní ovládača.
- Stlačte a držte naraz Open ▲ + Close ▼ približne 3 sekundy.
- Keď sa rozsvietia L1–L8, tlačidlá pustite.
- L1–L8 budú približne 3 sekundy rýchlo blikať. Tým jednotka potvrdí vymazanie nastavení.
Po resete treba znova naučiť dráhu, nastaviť funkcie a vyskúšať bránu aj bezpečnostné vstupy. Mazanie ovládačov má samostatný postup, týmto resetom ich nevymažete.
7. Čo vyskúšať po nastavení
Vyskúšajte otvorenie aj zatvorenie: idú krídla správnym smerom a v správnom poradí, zastavujú na dorazoch a reagujú na fotobunky aj vstup ALT? Skontrolujte tiež obe tlačidlá ovládača a automatické zatváranie, ak ste ho zapli. Obmedzenie sily treba overiť meraním. Ak niečo nefunguje, bránu zastavte a odstráňte príčinu – fotobunky ani iné ochrany nevyraďujte.
Schémy zapojenia a ďalšie nastavenia nájdete v slovenskom manuáli Nice IDV0619A00SK. K tomuto postupu patria kapitoly 4.3–4.5, 5 a 6. Montáž samotných motorov Wingo je v ich samostatnom návode.
