Sada pohonu NICE Wingo 3524 pre dvojkrídlovú bránu - jedno krídlo 3,5m/500kg
TOP
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu Sada pohonu NICE Wingo 3524 pre dvojkrídlovú bránu - jedno krídlo 3,5m/500kg
Pohon NICE Wingo WG3524 je určený pre automatizáciu pre krídlové brány do dĺžky krídla 3,5 m a hmotnosti do 500 kg. Pohon je postavený na technológii 24V a má mechanický doraz otvorenia PLA13. Pohon je nevratný. Pohony Wingo sú rozumnou voľbou cena/výkon pre automatizáciu krídlových brán v privátnom a mierne priemyselnom prostredí. Celá rodina Wingo je spoľahlivá a tichá. Detailné technické vlastnosti ». Manuál na stiahnutie ». NICE Wingo WG3524 obsahuje novú riadiacu centrálu MC424LR10 ktorá má v sebe riadiacu jednotku MCA2R10 so zabudovaným príjmačom, vstup na vloženie príjmača osotal zachovaný, ak by ste chceli použiť starší prijímač na ktorom máte zapísané ovládače.

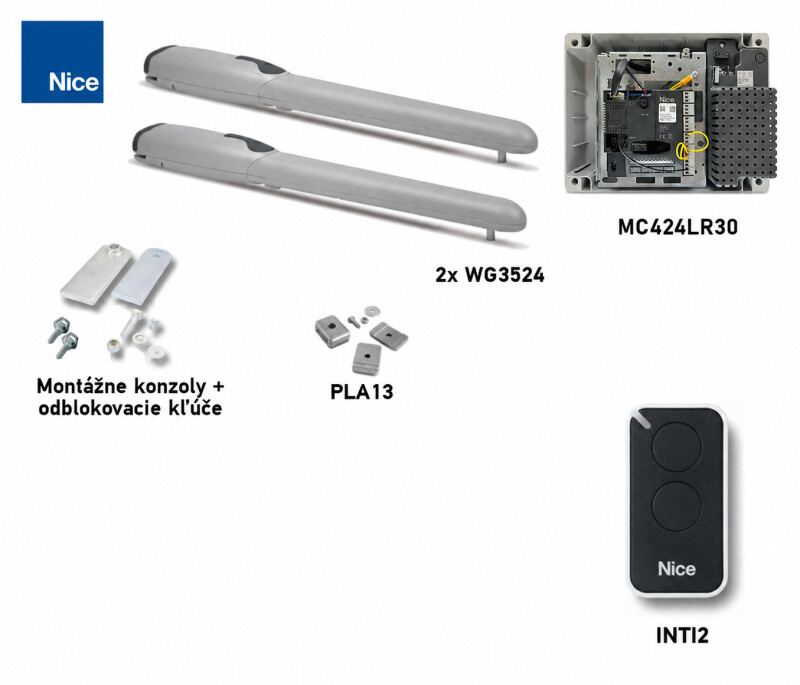

| Sada obsahuje: | NICE-WG3524B2 | |||
|---|---|---|---|---|
 |
2 × | Pohon NICE Wingo WG3524 | NICE-WG3524 | |
|
Elektromechanický pohon NICE Wingo WG3524 s nosnosťou hmotnosti krídla brány do 500 kg a dĺžkou krídla do 3,5m. |
Detail  |
|||
 |
1 × | Riadiaca centrála NICE MC424LR10 | NICE-MC424LR10 | |
|
Riadiaca centrála v designovom boxe Moonclever obsahujúca riadiacu jednotku MCA2R10 so zabudovaným príjmačom, do ktorej sa zapájajú pohony a príslušenstvo, je esenciálnou súčasťou automatizácie. Staršiu verziu riadiacej jednotky MC424L si môžete pozrieť tu. |
Detail |
|||
 |
1 × | Diaľkový ovládač NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Diaľkový ovládač s dvomi tlačítkami pre automatické ovládanie brány na diaľku. Môžte s ním ovládať dve zariadenia, alebo jednému zariadeniu dávať dva druhy povelov. |
Detail |
|||
 |
2 × | Odblokovací kľúč | ||
|
Pri výpadku prúdu slúži na odblokovanie pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním. |
||||
 |
1 × | Montážny manuál NICE Wingo WG3524 | ||
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
Stiahnuť |
|||
| 1 × | Doplnky pre montáž | |||
|
Komponenty pre montáž pohonu, predná a zadná konzola na privarenie, |
||||
(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:
| « Slabšia sada | Alternatívny pohon | Silnejšia sada » | |||||
|---|---|---|---|---|---|---|---|
|
|
230V pohon NICE Wingo:
Cenová ponuka aj dodanie na objednávku. |
Sada pohonu NICE Toona 4 TO4024
|
VLASTNOSTI POHONU NICE WINGO WG3524
Pohon je vyhotovený z dvojdielneho tela z tlakovo liateho hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vplyvom. Všetky vnútorné pohyblivé časti sú z oceli, ľahkých zliatin a technopolymérov. Vodiaca matica je vyhotovená z bronzu pre zaistenie dobrej pevnosti a takisto tichého chodu. Rozbehový kondenzátor je umiestnený vo vnútri pohonu, aby bola montáž čo najjednoduchšia. Pohony sú rozmerovo spätne kompatibilné s predošlou radou Moby a Pluto talianskeho výrobcu NICE, všetky uchytávacie rozmery a priemery čapov sú rovnaké. Pohon má technológiu 24V, vďaka ktorej je vhodnejší pre situácie s frekventovanejším použitím, ako 230V verzia, ale naopak nie je vhodný do veterného prostredia, hlavne u nepriehľadných plných výplní brán.
Riadiaca jednotka MCA2R10 v riadiacej centrále MC424LR10 dovoľuje jednoduché programovanie, automatické načítanie koncových pozícií, automatickú diagnostiku porúch, nastavenie dĺžky pauzy v režime automatického zatvárania, priechod pre peších, spomalenie pred koncovými polohami, systém detekcie nárazu do prekážky, možnú núdzovú prevádzku pri použití záložného zdroja PS124, vstup pre všetky typy bezpečnostných líšt pohonu a veľa ďalších.
PRÍSLUŠENSTVO KOMPATIBILNÉ S POHONOM NICE WINGO WG3524
Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:
| Čo | Prečo | Typ | V sade? |
|---|---|---|---|
| Riadiaca centrála | Jediná riadiaca centrála kompatibilná s pohonom NICE Wingo WG2024. Klasický systém zapojenia, obsahuje zabudovanú riadiacu jednotku MCA2R10 so zabudovaným príjmačom. | - MoonClever (MC424LR10) | Áno, MC424LR10. |
| Maják | Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. |
- Lucy (LUCY24 - bez antény) |
Nie. |
| Fotobunky | Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb. | - Moon (MOF,MOFO) - BF , EPM, EPL, EPMOR, EPS |
Nie. |
| Vysielač |
Pre diaľkové ovládanie brány. |
- Era One (ON2E, ON4E) |
Áno, Flo2RE. |
| Prijímač | Nie je nutný pre diaľkové ovládanie brány, nakoľko riadiaca jednotka NICE-MCA2R10 už v sebe má jeden prijímač zabudovaný. | ||
| Anténa | Pre lepší dosah ovládača. | - integrovaná v majáku ELDC - sólo anténa ABF, ABFKIT s montážnou konzolou |
Nie. |
| Klávesnica | Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. | - EDSWG, EDS | Nie. |
| Kľúčový spínač | Pre ovládanie brány pomocou dvojpolohového kľúčového spínača. Otočením do jednej strany bránu uvediete do pohybu, otočením do druhej strany bránu stopnete. | - EKS, EKSEU | Nie. |
| Elektrozámky | Bezpečnostné elektrozámky sú synchronizované s pohonom cez riadiacu jednotku. Pri zadaní povelu pohonu sa najprv odblokuje elektrozámok, až potom sa začne brána otvárať a rovnako po zatvorení brány sa elektrozámok zablokuje. Sú nutné pri dĺžke krídla nad 2m. | - horizontálny elektrozámok PLA11 - vertikálny elektrozámok PLA10 |
Nie. |
| Záložný zdroj | V prípade výpadku elektrickej energie môže byť pohon napájaný z priebežne dobíjaného záložného zdroja po dobu približne 10 manévrov. | - batéria PS124 | Nie. |
MANUÁL K POHONU NICE WINGO WG3524
Manuál k pohonu NICE Wingo WG3524 k stiahnutiu tu:
Manuál k pohonu NICE Wingo WG3524
| Pohon Wingo WG3524: | Riadiaca jednotka MC424LR10 |
|---|---|
| Čo obsahuje samotný pohon?… | Osadenie a montáž…, Kabeláž… |
| Kompatibilné príslušenstvo detailne… | Zapojenie riadiacej centrály… |
| Montáž pohonu… | Fotobunky… |
| Technické vlastnosti… | Nastavenie…, Diagnostika… |
| Návod na manuálne odblokovanie… | Technické vlastnosti… |
Fotogaléria pohonu NICE Wingo
|
Ukážka montáže |
Ukážka montáže |
Ukážka montáže |
|
Ukážka montáže |
Ukážka montáže |
Ukážka montáže |
|
Ukážka montáže
|
Odblokovaný pohon |
Odkrytovaný pohon |
|
Zadná časť zdola |
Ukážka šneku a mechanického vnútorného dorazu |
Predná časť zdola |
|
Zadná časť so zapojeným káblom |
Technické vlastnosti
| Detailné technické vlastnosti pohonov NICE Wingo WG3524 > | Detailné technické vlastnosti riadiacej centrály NICE Moonclever MC424LR10 > |
