NICE Run RUN1800P - samostatný pohon pre posuvné brány (A)
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu NICE Run RUN1800P - samostatný pohon pre posuvné brány (A)
Pohon NICE Run RUN1800P je určený pre posuvné brány hmotnosti do 1800 kg a šírky prejazdu do 15 m. Má magnetický (indukčný) spínač zastavenia. Pohon je nevratný. Detailné technické vlastnosti ». Manuál na stiahnutie ».
(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:
| « Slabší pohon | Alternatívny pohon | Silnejší pohon » |
|---|---|---|
|
|
|
|
Tento produkt - samostatný pohon posuvnej brány NICE Run RUN1800P (náš kód NICE-RUN1800P) obsahuje:
- elektromechanický pohon NICE Run RUN1800P s nosnosťou 1800 kg a maximálnou dĺžkou krídla 15m a so zabudovanou (ale odnímateľnou) riadiacou jednotkou RUA1 bez prijímača rádiového signálu (pokiaľ chcete bránu na diaľkové ovládanie, nutno dokúpiť prijímač zvlášť, napr. SMXI, alebo OXI).
- 2 × odblokovací kľúč k manuálnej obsluhe pohonu (nutný v prípade výpadku elektriny)
- komponenty pre montáž pohonu, kotviace prvky a konzola, dorazy pre magnetický koncový spínač pohonu
- montážny manuál
Cenovo zvýhodnené sady obsahujúce pohon NICE Run RUN1800P:
| Sada pohonu s príslušenstvom » | Sada pohonu s príslušenstvom a ozubeným hrebeňom » |
|---|---|
|
Pohon Run do 1800 kg, ovládač, fotobunky, maják, kľúčový spínač. |
Pohon RUN do 1800 kg, ozubený hrebeň, ovládač, fotobunky, maják, kľúčový spínač. |
Pohon je kompaktný, bezpečný, praktický, ideálny pre privátne i firemné použitie. Nárazuvzdorný kryt, telo z hliníkovej zliatiny s epoxidovým nástrekom.
Pohon je vhodný pre automatizovanie posuvnej brány do hmotnosti 1800 kg a dĺžky krídla 15 m. Hodnoty platia pri podmienkach stanovených výrobcom, ako poveternostné vplyvy, teplotné rozdiely, tuhosť brány a hlavne ľahký pohyb brány. To sa nie vždy podarí, resp. nedá ovplyvniť, preto odporúčame ideálne použitie pohonu NICE Run RUN1800P pre brány úrovne 80% týchto hodnôt. Pozrite kapitolu Výber pohonu pre bližšie informácie.
Užívateľsky veľmi prívetivá technológia BlueBUS umožňuje napájať a ovládať až 7 párov fotobuniek pomocou dvojžilového kábla.
Teplotný senzor upravuje ťažnú silu pohonu v závislosti na klimatických podmienkach. Súčasťou pohonu je i teplotná poistka.
Nastavitelná rýchlosť, sila a čas pauzy automatického zatvárania pohonu a veľa ďalších, viď Programovanie.
Diagnostika pomocou výstražného majáku.
Ozubené koliesko modul 4 je kompatibilné s ozubeným hrebeňom v našej ponuke.
Funkcia pohonu Run 1800 "Podriadená jednotka" zaisťuje automatické synchronizovanie dvoch motorov. Znamená to, že je možné automatizovať dve posuvné brány jazdiace proti sebe.
Pohon NICE Run RUN1800P je elektromechanický pohon vhodný pre klimatické podmienky na Slovensku a splňuje všetky európske bezpečnostné normy.
Príslušenstvo kompatibilné s pohonom NICE Run RUN1800P
Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo, alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu:
| Čo | Prečo | Typ |
|---|---|---|
| Maják | Maják signalizuje pohyb brány blikaním - vhodné pri výjazdoch so slabým výhľadom. Ďalej má v sebe zabudovanú anténu - dlhší dosah ovládača. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotobunky | Pri zatváraní zdetekujú prekážku a zastavia pohyb - brána nenarazí do auta ani žiadnych osôb. | - MoonBUS (MOFB) |
| Vysielač |
Pre diaľkové ovládanie brány. |
- Era One (ON2E, ON4E) |
| Prijímač | Nutný pre diaľkové ovládanie brány. | - OXI - SMXI |
| Anténa | Pre lepší dosah ovládača. | - integrovaná v majáku LUCYB, MLBT - sólo anténa ABFKIT |
| Klávesnica | Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel, alebo osôb a nechcete každému dávať ovládač, alebo otvárať sólo. | - MOTXR |
| Ozubenie | Nutný pre samotnú automatizáciu pohonu - bez hrebeňa pohon nemá čím hýbať bránou. | - nylonový LZ-1 s oceľovou výstuhou - oceľový LZ-2 |
Manuály a dokumenty na stiahnutie
NICE Run RUN1800P v kocke
NICE Run je rodina nevratných elektromechanických prevodových pohonov pre posuvné brány. Sú dodávané so zabudovanou (ale odnímateľnou) riadiacou jednotkou NICE RUA1 s konektorom SM pre externé prijímače rádiového signálu NICE SMXI, prípadne NICE OXI. Elektrické zapojenia externých zariadení (fotobunky, výstražný maják, atp.) boli v rodine NICE Run pohonov pre posuvné brány zjednodušené použitím technológie BlueBUS, ktorá dovoľuje zapojenie viacerých zariadení do spoločného konektora pomocou iba jedného dvojžilového kábla, u ktorého nie je dokonca ani nutné dodržiavať polaritu. Automatické ovládanie je závislé od prísunu elektrickej energie, ale samozrejme je možné pri výpadku prúdu odblokovať prevodový motor pomocou špeciálneho odblokovacieho kľúča a bránu ovládať manuálne.
Výber pohonu – je pohon NICE Run RUN1800P vhodný pre moju bránu?
Každá brána má svoju veľkosť (a tým pádom páku) a váhu (a tým pádom silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Run RUN1800P je použiteľný pre nasledovné dĺžky krídiel a váh brán:
| Počet cyklov/hodinu Počet cyklov po sebe |
Hmotnosť krídla | |||||
| Do 500kg | 500-900kg | 900-1200kg | 1200-1500kg | 1500-1800kg | ||
|---|---|---|---|---|---|---|
|
D |
Do 6m |
42 |
34 |
31 |
25 |
21 |
| 6-9m | 28 18 |
23 15 |
21 13 |
17 10 |
14 9 |
|
| 9-12m | 21 14 |
17 11 |
15 10 |
12 8 |
10 7 |
|
| 12-15m | 17 11 |
14 9 |
12 8 |
10 6 |
8 5 |
|
V princípe dĺžka krídla určuje maximálny počet cyklov za hodinu a takisto po sebe idúcich cyklov, tj. upresňuje, ako dlho môže pohon byť v prevádzke. Vyššia váha počet týchto cyklov ešte percentuálne znižuje, kvôli väčšiemu namáhaniu pohonu a určuje taktiež maximálnu dovolenú rýchlosť pri danom zaťažení. Pohon je vybavený zariadením (teplotná poistka), ktoré meria jednak teplotu motora, druhak okolitú teplotu prostredia a úmerne tomu znižuje počet možných cyklov.
Limity pohonu NICE Run RUN1800P
Uvedené hodnoty sú hodnoty doporučované výrobcom NICE. My zo skúsenosti odporúčame ponechať pre pohon rezervu vo výške cca. 80% uvedených hodnôt:
| Maximálne | Doporučujeme | |
|---|---|---|
| Dĺžka krídla | 15 m | 12 m |
| Hmotnosť krídla | 1800 kg | 1400 kg |
Využívanie pohonu na maximum ale znižuje jeho životnosť - viďte orientačný výpočet životnosti pohonu v závislosti na stresových faktoroch:
Životnosť pohonu NICE Run RUN1800P
V nasledovnej tabuľke spočítajte stresové indexy hmotnosti a dĺžky krídla a pripočítajte indexy ostatných vplyvov, pokiaľ sa vyskytujú. Následne z grafu vyčítate životnosť pohonu vyjadrenú v počte cyklov.
Príklad: Mám bránu o dĺžke prejazdu 12 m a hmotnosti konštrukcie s výplňou do 900kg (štandardná brána). Spočítam index dĺžky krídla cca. 10 + index hmotnosti brány 15 + pre istotu dám index nižšej teploty 10, lebo máme tuhšie zimy, takže mi vyjde celkový index 35. Z grafu vyčítam, že životnosť pohonu je približne 220.000 cyklov. Čo pri počte manévrov 20 za deň vychádza na časovú životnosť približne 30 rokov.
| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
| Váha krídla |
Doporučovaný maximálny celkový index je do 45%. (Tj. 200.000 cyklov, čo pri bežnej prevádzke 50 cyklov/deň je 10 rokov)
|
|
| Do 500 kg | 5 | |
| 500-900 kg | 10 | |
| 900-1200 kg | 20 | |
| 1200-1500 kg | 30 | |
| 1500-1800 kg | 40 | |
| Dĺžka krídla | ||
| Do 6 m | 5 | |
| 6-9 m | 10 | |
| 9-12 m | 15 | |
| 12-15 m | 25 | |
| Ostatné vplyvy (pokiaľ pravdepodobnost ich výskytu je väčšia ako 10%) | ||
| Teplota prostredia nad 40°C, pod 0°C, alebo vlhkosť nad 80% | 10 | |
| Prašné prostredie | 15 | |
| Slané prostredie | 20 | |
| Aktivácia fotobuniek | 10 | |
| Aktivácia vstupu STOP | 20 | |
| Aktívna funkcia špička | 10 | |
Osadenie pohonu NICE Run RUN1800P
Spôsob osadenia pohonu je pre koľajovú posuvnú bránu a samonosnú posuvnú bránu rozdielny. Pre koľajovú bránu sa spravidla pohon osádza na úroveň výšky terénu, pre samonosnú bránu je potrebné pohony dvihnúť do výšky pomocou napr. závitových tyčí (závitová tyč Ø8), konzoly svojpomocnej výroby, podbetónovaním apod. Rozhodujúcim faktorom je výškové umiestnenie ozubeného hrebeňa, aby ideálne zapadol do ozubeného kolieska pohonu, viď Ozubený hrebeň a jeho doraz.
Kabeláž
Typická (voliteľná) situácia zapojenia pohonu s príslušenstvom vyzerá nasledovne:
Zoznam príslušenstva
|
|
Zoznam kabeláže
| Účel | Typ | Max dĺžka |
|---|---|---|
| A. Napájanie | 3×1,5mm2 | 30m, v prípade väčšej dĺžky 3×2,5mm2 + uzemnenie |
| B. Maják s anténou |
2×0,5mm2 |
20m 20m (doporučený menej ako 5m) |
| C. Fotobunky | 2×0,5mm2 | 30m, nad 30m 2×1mm2 |
| D. Kľúčový spínač | 4×0,5mm2 | 50m (alebo 2ks 2×0,5mm2) |
| E. Dotykové hrany statické | 2×0,5mm2 | 30m |
| F. Dotykové hrany pohyblivé | 2×0,5mm2 | 30m |
Montáž
Viďte "Do akej výšky mám osadiť pohon".
Ozubený hrebeň a jeho doraz
Princíp pohybu brány spočíva v prenášaní otáčavého momentu ozubeného kolieska pohonu do lineárneho pohybu pomocou ozubnicového prevodu na ozubenom hrebeni pohonu. Najbežnejšie používané typy ozubených hrebeňov sú dva:
 |
Nylonový hrebeň (prípadne s oceľovou výztuhou) – pripevňuje sa na bránu samoreznými skrutkami cez oká. Ideálne použitie pre relatívne ľahšie a kratšie brány. Pohyb je vďaka treniu oceľového ozubeného kolieska a nylonového hrebeňa tichý. |
 |
Oceľový hrebeň – pripevňuje sa na bránu navarením konzoliek so závitom, do ktorých sa následne hrebeň naskrutkuje. Používa sa na dlhšie a ťažšie brány. Pohyb je kvôli treniu oceľového ozubeného kolieska o oceľový hrebeň mierne hlučnejší. |
Rozhodujúce je, aby bol modul zubu pohonu kompatibilný s modulom ozubeného hrebeňa. Pohon NICE Run RUN1800P má modul zubu 4.

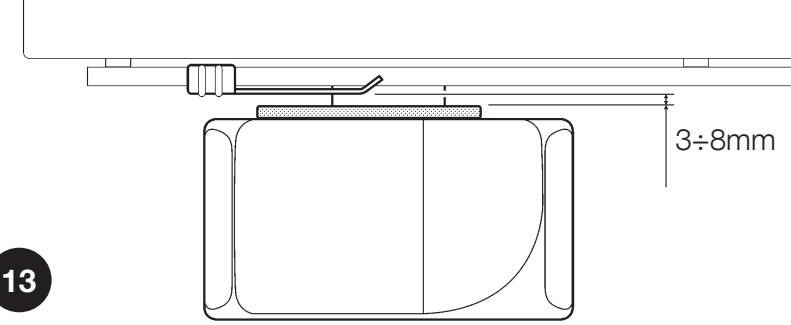

Pohon vyhodnocuje koncovú polohu pri otváraní a zatváraní pomocou koncových dorazov, ktoré sa montujú na ozubený hrebeň:
| 1. Vylaďte pohon do roviny pomocou štyroch regulačných bodov | 2. Brána aj pohon musia byť v rovine | 3. Medzi ozubeným hrebeňom a ozubeným kolieskom pohonu nechajte priestor približne 1-2 mm, aby tiaž brány nebola prenášaná do pohonu. |
 |
 |
 |
| 4. Dotiahnite ukotvenie pohonu, nech sa Vám pohon pri zábere nepohne | 5. Uveďte bránu do otvorenej/zatvorenej polohy a inštalujte koncové dorazy tak, aby v koncovej polohe spínali spínač pohonu. | |
 |
 |
Zapojenie pohonu NICE Run RUN1800P
Nezabudnite pred zapájaním, odpájaním a menením zapojenia pohonu ako do siete, tak prídavných zariadení odstrániť prísun elektrickej energie, či už na ističi, alebo vytiahnutím poistky napájania.
...do siete
 |
Pre základné fungovanie pohonu je nutné akurát dotiahnuť do pohonu prívod elektrickej energie.
Zapojenie je jednoduché:
|
...prídavných zariadení
Riadiaca jednotka NICE RUA1 pohonu NICE Run RUN1800P umožňuje nasledovné vstupy a výstupy pre prídavné zariadenia:
| Vstup/výstup | Popis |
|---|---|
| Výstup pre až dva 12V výstražné majáky NICE LUCYB (alebo NICE MLBT) s jednou 12V 21W žiarovkou | |
| S.C.A. (Indikátor) |
Výstup pre indikátor (24V 4W). Jeho chovanie môže byť nastavené programovaním úrovne II. pre L4, viď Programovanie úrovne II., L4 – Výstupný indikátor. |
| Vstup pre paralelné pripojenie kompatibilných zariadení využívajúcich technológiu BlueBUS pomocou dvojžilového kábla, cez ktorý je posielané jednak elektrické napájanie, druhak komunikačný signál. | |
| STOP (Zastaviť) |
Vstup pre zariadenia, ktoré zastavujú pohyb brány. Je možné pripojiť zariadenia:
|
| Vstup pre zariadenia, ktoré krokujú pohyb brány (viď Krokovanie pohybu brány). Je možné pripojiť normálne rozopnuté zariadenia (NO). | |
| OPEN (Otvoriť) |
Vstup pre zariadenia, ktoré riadia otváranie pohybu brány (viď Otváranie brány). Je možné pripojiť normálne rozopnuté zariadenia (NO). |
| CLOSE (Zatvoriť) |
Vstup pre zariadenia, ktoré riadia otváranie pohybu brány (viď Zatváranie brány). Je možné pripojiť normálne rozopnuté zariadenia (NO). |
| AERIAL (Anténa) |
vstup pre anténu rádiového prijímača. Anténa býva štandardne zabudovaná vo výstražnom majáku, napr. NICE LUCYB, NICE MLBT, prípadne je možnosť samostatnej externej antény NICE ABFKIT. |
Poistky pohonu
 |
V pohone sa nachádzajú dve poistky:
|
Štandardná schéma zapojenia:
Fotobunky pohonu
Užívateľsky veľmi prívetivá technológia BlueBUS umožňuje napájať a ovládať až 7 párov fotobuniek pomocou dvojžilového kábla.
ZAPOJENIE VIACERÝCH PÁROV FOTOBUNIEK NICE MOFB DO DÁTOVEJ SIETE NICE BLUEBUS
Fotobunky umiestnite do situácie okolo brány, alebo vrát podľa ukážkových situácií plného zapojenia a nastavte prepoje podľa tabuľky prepojov fotobuniek NICE MOFB pohonu brány. Aby sa zamedzilo interferencii medzi jednotlivými u seba blízko umiestnenými pármi, je nutné, podľa týchto ukážkových situácií, dodržiať orientáciu vysielačov TX a prijímačov RX. Fotobunky zapojte paralelne podľa obrázku (nie je nutné dodržiavať polaritu):
Ukážková situácia zapojenia fotobuniek
Pokiaľ potrebujete aby fotobunky fungovali ako otvárače brány (viď FA1 a FA2 na obrázku), tj. keď vojdete vozidlom medzi ich optickú os, aby otvorili bránu, je potrebné prerušiť spoj A na vysielači TX aj prijímači RX, viď obrázok:
Tabuľka prepojov fotobuniek NICE MOFB pohonu brány
 |
Zapojenie viacerých párov fotobuniek do systému BlueBUS sa vykonáva pomocou nastavenia rôznych kombinácii prepojov, pričom každý pripojený pár musí mať unikátnu kombináciu prepoju. Je potrebné zaistiť, aby sa v jednej BlueBUS dátovej sieti nenechádzali dva páry s rovnakou kombináciou. Prepoj je nutné nastaviť v rámci jedného páru fotobuniek u vysielača TX aj prijímača RX na rovnakú hodnotu. Pokiaľ typ prepoju používa iba jeden prepojovač, vždy odložte druhý do slepej priehradky, ako vidno na obrázku vľavo. |
| Označenie páru fotobuniek | Prepoj pomocou kombinácie prepojovačov |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Pokiaľ je nutné fotobunku z ľubovoľného dôvodu vymeniť, stačí, ak u nej nastavíte rovnaký prepoj ako u pôvodnej a nie je nutné vykonať fázu vyhodnotenia zariadení.
Prijímač rádiového signálu pre pohony
 |
Pohon NICE Run RUN1800P je dodávaný s riadiacou jednotkou NICE RUA1, ktorá poskytuje konektor SM na pripojenie externého rádiového prijímača (napr. NICE OXI, NICE SMXI). Tento prijímač je esenciálne nutný pre zachytávanie príkazov vysielaných z diaľkových ovládačov, teda je nutný predpoklad pre ovládanie posuvnej brány na diaľku diaľkovým ovládačom. |
Výber smeru pohybu brány
Výber smeru pohybu posuvnej brány musí byť zvolený s ohľadom na umiestnenie pohonu voči krídlu posuvnej brány. Pozrite sa na bránu zo strany, kde je umiestnený pohon.
 |
 |
| Pokiaľ sa brána otvára doľava, umiestnite prepínač doľava. | Pokiaľ sa brána otvára doprava, umiestnite prepínač doprava. |
Prepínač nájdete na pravej strane riadiacej jednotky RUA1 v strede.
Vyhodnotenie pripojených zariadení pohonu
Po každom pripojení, odpojení, alebo zmene zapojenia prídavných zariadení na vstupoch BlueBUS a STOP musí byť prevedená fáza vyhodnotenia prídavných zariadení. Pohon Vás sám upozorní na nutnosť vykonať túto operáciu pomocou blikania LED diód L1 a L2.
 |
|
Vyhodnotenie dĺžky krídla brány
Pre správne fungovanie pohybu brány (konkrétne výpočtu rozbehovej a dobehovej dráhy a čiastočného otvorenia) si pohon musí sám zistiť dĺžku krídla brány. Počas tejto operácie si pohon pohýbe bránou od dorazu k dorazu a zistí si pomocou spínača dĺžku brány.
 |
|
Programovanie pohonu
Pohon Run dovoľuje naprogramovať viacero funkcí, či už zapnutie/vypnutie funkcie programovaním úrovne I., alebo nastavením predvoleného parametra programovaním úrovne II.
Riadiaca jednotka RUA1 obsahuje tri tlačidlá na ovládanie a programovanie pohonu:
 |
Tlačidlo | Použitie |
|---|---|---|
| Open | Tlačidlo umožňuje pohonu zadať povel otvorenia brány. Takisto slúži pri programovaní na presun hodnoty programovaného parametru smerom hore. | |
| Stop/Set | Tlačidlo umožňuje pohonu zadať povel zastavenia brány. Prvým stlačením a držaním 5 sekúnd sa dostanete do programovania úrovne I. Ďalším stlačením a držaním sa dostanete do programovania úrovne II. pre aktuálnu LED. | |
| Close | Tlačidlo umožňuje pohonu zadať povel zatvorenia brány. Takisto slúži pri programovaní na presun hodnoty programovaného parametru smerom dole. |
Programovanie Úroveň I.
V úrovni I. sa programovaním zapína/vypína daná funkcia. Pokiaľ je niektorá funkcia zapnutá, príslušná LED na riadiacej jednotke svieti. Od výroby sú všetky funkcie vypnuté.
Vstup do programovania úrovne I. vykonáte podržaním tlačidla "Stop/Set" na cca. 5 sekúnd, než sa rozbliká LED L1. Následne pomocou tlačidiel "Open" a "Close" posúvate aktuálnu LED hore, resp. dole. Na každý úkon máte 10 sekúnd, inak pohon programovací režim opustí. Až blikajúcou LED nadídete nad LED funkcie, ktorú chcete zapnúť/vypnúť, jednotlivým stlačením tlačidla "Stop/Set" blikanie zrýchlite(zapnutá funkcia)/spomalíte(vypnutá funkcia) a potom ponecháte tak, nech pohon do 10 sekúnd opustí programovací režim. Ak všetko prebehlo v poriadku, príslušná zapínaná LED zostane svietiť.
Zoznam programovateľných zapnuteľných funkcií:
| LED | Funkcia | Popis |
|---|---|---|
| L1 | Automatické zatváranie | Po určitom čase (ktorý sa nastavuje v „Programovaní úrovne II. - Dĺžka pauzy") od otvorenia brány sa brána začne zatvárať automaticky. Pokiaľ je funkcia vypnutá, brána sa bude dať obsluhovať iba na povel z diaľkového ovládaču brány a pod. |
| L2 | Zatvoriť po prerušení fotobuniek |
Funkcia dovoľuje ponechať bránu otvorenú iba na nutne dlhý čas potrebný na prechod vozidla. Po uvoľnení fotobuniek (vozidlo prešlo prejazdom) sa po 5 sekundách brána začne sama zatvárať. Existuju dve chovania tejto funkcie v závislosti, či je zapnuté automatické zatváranie (viď predošlú funkciu). Automatické zatváranie zapnuté - brána sa po uvoľnení fotobuniek zastaví a po 5 sekundách sa začne zatvárať. To znamená, že sa nemusí otvoriť celá. |
| L3 | Vždy zatvor | Po výpadku energie buď brána zostane ako bola (ak je táto funkcia vypnutá), alebo zatvorí bránu (ak je táto funkcia zapnutá). |
| L4 | Spomaľovanie | Pokiaľ je funkcia aktívna, pohon na konci otvárania, alebo zatvárania spomalí na približne 60% nominálnej rýchlosti. Táto funkcia, nemôže byť použitá, ak je pohon nastavený na maximálnu silu, alebo je brána príliš ťažká. |
| L5 | Špička | Vypína postupný rozbeh pohonu pri začiatku manévru a rovno pohon nasadí plnú silu. Vhodné pokiaľ je vysoké trenie, prípadne je potrebné preraziť sneh a ľad, takže táto funkcia nájde využitie hlavne v zime. Na druhú stranu, znižuje životnosť pohonu. |
| L6 | Predblikávanie | Po prijatí signálu na pohyb brány najprv maják tri sekundy upozorňuje okolie blikaním, až následne sa spustí požadovaný manéver pohybu. |
| L7 | Zatvoriť znamená Čiastočné otvorenie | Pokyn zatvoriť vždy spustí manéver čiastočného otvorenia brány. |
| L8 | Podriadená jednotka | Zapnutie tejto funkcie má význam pri inštalácii dvoch automatizovaných posuvných brán proti sebe – jeden pohon je nadriadený druhému. Podriadený pohon má zapnutú práve túto funkciu a je synchronizovaný nadriadeným pohonom cez vstup BlueBUS. Viac viď. Run v režime podriadenej jednotky. |
Programovanie Úroveň II.
V úrovni II. sa programovaním nastavujú hodnoty daným funkciám (tieto funkcie sú odlišné od úrovne I.).
Zabudnite na programovanie úrovne I. Vstup do programovania úrovne II. vykonáte podržaním tlačidla "Stop/Set" na cca. 5 sekúnd, než sa rozbliká LED L1. Následne pomocou tlačidiel "Open" a "Close" posúvate aktuálnu LED hore, resp. dole. Na každý úkon máte 10 sekúnd, inak pohon programovací režim opustí. Až blikajúcou LED nadídete nad LED funkcie, ktorej chcete nastaviť parameter, stlačením a držaním tlačidla "Stop/Set" vstúpite do nastavenia konkrétnej LED. LED, ktorá Vám zostane svietiť (stále držíte "Stop/Set") je aktuálna hodnota parametru. Túto hodnotu môžete zmeniť hore, resp. dole pomocou tlačidiel "Open", resp. "Close" (stále držíte tlačidlo "Stop/Set"), následne "Stop/Set" pustíte a potom ponecháte tak, nech pohon do 10 sekúnd opustí programovací režim. Aby ste zistili, či všetko prebehlo v poriadku, musíte opakovať postup znova, ale neprevádzajte zmenu hodnoty parametru.
Zoznam programovateľných nastaviteľných funkcií:
|
Vstupná LED — Názov |
LED nastavenia — Hodnota |
|---|---|
| L1 — Dĺžka pauzy Ak je hodnota „Automatické zatváranie“ v programovaní úrovne I. |
L1 — 5 sekúnd L2 — 15 sekúnd L3 — 30 sekúnd L4 — 45 sekúnd L5 — 60 sekúnd L6 — 80 sekúnd L7 — 120 sekúnd L8 — 180 sekúnd |
|
Nastaví postupnosť pohybu brány, ktorá nastane opakovaným stláčaním napr. tlačidla na ovládači brány, alebo vyvolaním cez vstup STEP-BY-STEP (označovaný tiež P.P., alebo Krokovanie). |
L1 — Otvoriť/Stop/Zatvoriť/Stop L2 — Otvoriť/Stop/Zatvoriť/Otvoriť L3 — Otvoriť/Zatvoriť/Otvoriť/Zatvoriť L4 — Kondomínium L5 — Kondomínium po dvoch Stop L6 — Krokovanie po dvoch čiastočné otvorenie L7 — Osoba prítomná L8 — Poloautomatické otváranie, Osoba prítomná zatváranie |
|
Kontroluje prekážky v dráhe brány. Ak brána do niečoho narazí, pohon to vyhodnotí ako odpor a zastaví. |
L1 — Extrémne citlivá L2 — Veľmi citlivá L3 — Citlivá L4 — Stredne citlivá L5 — Málo citlivá L6 — Necitlivá L7 — Veľmi necitlivá L8 — Extrémne necitlivá |
|
Nastaví, kedy sa má do výstupu S.C.A. poslať signál (24V -30% +50% s maximálnym výkonom 4W) |
L1 — Otváranie brány L2 — Brána zatvorená L3 — Brána otvorená L4 — Druhý rádiový výstup L5 — Tretí rádiový výstup L6 — Štvrtý rádiový výstup L7 — Údržba L8 — Elektrický zámok |
|
Príznakuje systému kontroly sily motoru váhu brány. Tento systém zároveň vyhodnocuje teplotu prostredia a automaticky upravuje silu motoru, napr. jej zvýšením pri veľmi nízkych teplotách. |
L1 — 40% L2 — 50% L3 — 60% L4 — 80% L5 — 100% L6 — Poloautomatická (40-100%) L7 — Poloautomatická (60-100%) L8 — Automatická |
|
Nastaví dĺžku prechodu pri čiastočnom otvorení. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Nastaví počet manévrov brány, po ktorom pohon bude indikovať, že je potrebné vykonať údržbu. |
L1 — Automaticky (pohon spočíta sám na základe náročnosti manévrov) L2 — 2000 × L3 — 4000 × L4 — 7000 × L5 — 10000 × L6 — 15000 × L7 — 20000 × L8 — 30000 × |
|
Prehrá typ posledných až 8 chybových hlasení. |
L1 — Výsledok 1. manévru L2 — Výsledok 2. manévru L3 — Výsledok 3. manévru L4 — Výsledok 4. manévru L5 — Výsledok 5. manévru L6 — Výsledok 6. manévru L7 — Výsledok 7. manévru L8 — Výsledok 8. manévru |
Automatizácia dvoch proti sebe idúcich posuvných brán pomocou dvoch pohonov NICE Run RUN1800P
Pokiaľ potrebujete automatizovať dve posuvné brány proti sebe, pohony Run umožňujú zapojenie v režime podriadenej jednotky. Princíp fungovania je taký, že jeden pohon je nadradený a zadáva povely druhému, podriadenému. Všetky pohony Run sú od výroby nadriadené, preto je potrebné u podriadeného pohonu nastaviť tento parameter v programovaní úrovne I. pomocou funkcie L8 - podriadená jednotka.
Obmedzenia pre zapojenie nadriadenej a podriadenej jednotky
- Neexistuje možnosť otvoriť bránu poháňanú podriadenou jednotkou inak ako úplne (nie je možnosť čiastočného otvorenia).
- Všetky zariadenia (fotobunky, prijímač, atp.) musia byť pripojené do nadriadenej jednotky. Do podriadenej jednotky môžu byť pripojené iba: výstražný maják, výstupný indikátor S.C.A., zariadenia do vstupu STOP a P.P. (tiež nazývaný STEP-BY-STEP, alebo Krokovanie), vstupy OPEN a CLOSE sú ignorované.
- Všetky naprogramované funkcie na podriadenej jednotke sú ignorované okrem funkcií naprogramovaných v:
| Programovaní úrovne I. | Programovaní úrovne II. |
|---|---|
| L4 - Pohotovostný režim | L3 - Rýchlosť motoru |
| L5 - Špička | L4 - Výstupný indikátor |
| L8 - Podriadená jednotka | L5 - Sila motoru |
| L8 - Archív chýb |
Postup inštalácie dvoch pohonov Run v režime podriadenej jednotky
1. Osaďte brány a pohony a nastavte smery otvárania podľa:
2. Zapojte pohony podľa schémy (je nutné dodržať polaritu zapojenia BlueBUS medzi pohonmi):
3. Zaveďte elektrické napájanie do oboch pohonov
4. Nastavte u podriadenej jednotky v programovaní úrovne II. parameter L8 - Podriadená jednotka
5. Vykonajte fázu vyhodnotenia pripojených zariadení na podriadenej jednotke
6. Vykonajte fázu vyhodnotenia pripojených zariadení na nadriadenej jednotke
7. Vykonajte fázu vyhodnotenia dlžky krídla na nadriadenej jednotke
Pripojenie dodatočných externých zariadení k pohonu
 |
Pokiaľ potrebujete pripojiť k pohonu dodatočné zariadenia, ktoré vyžadujú externé napájanie (napr. indikačné osvetlenie, kľúčový spínač, magnetické karty, atp.), pripojte zariadenie podľa obrázku. Dodávané napätie je 24Vdc -30% až +50% s maximálnym prúdom 100mA. |
Špeciálne funkcie pohonu
Neustále otvorená brána
Pokiaľ povel na vstup STEP-BY-STEP (tiež označovaný P.P., alebo Krokovanie) trvá dlhšie ako 2 sekundy, riadiaca jednotka podrží bránu otvorenú pokiaľ povel bude trvať. Vhodné využitie nájde táto funkcia v kombinácii s časovačom.
Vynútený pohyb
Pokiaľ niektoré bezpečnostné zariadenie zlyhá, prípadne sa napr. do lúču fotobuniek dostane neodstraniteľná prekážka a brána sa nebude chcieť z bezpečnostných dôvodov pohnúť, je možné aktivovať režim "Osoba prítomná", buď trvalo v Programovaní úrovne II. v nastavení L2 - Typ krokovania na hodnotu L7 - Osoba prítomná, alebo dočasne:
- Dajte povel bráne (diaľkovým ovládačom, kľúčovým spínačom apod.)
- Ak je nejaký problém, brána sa nepohne a maják bude pravdepodobne signalizovať chybu.
- Preto do 3 sekúnd od predošlého povelu zadajte povel znovu a držte ho.
- Pokým povel budete držať, brána sa bude hýbať, až pustíte, tak zastaví.
Hlásenie údržby
V Programovaní úrovne II. sa v bode L7 - Upozornenie na údržbu nastavuje počet cyklov, po ktorých má pohon signalizovať žiadosť o údržbu (prehliadku). Toto pohon signalizuje majákom (prípadne na výstup S.C.A., ak je nastavené v Programovaní úrovne II. v bode L4 - Výstupný indikátor úroveň L7 - Údržba) nasledovne:
| Počet cyklov | Signalizácia majákom | Signalizácia výstupným indikátorom S.C.A. |
|---|---|---|
| menej ako 80% limitu | Normálny chod, blikanie v polsekundových intervaloch. | "Svieti" 2 sekundy po začatí otvárania. |
| 80-100% limitu | Svieti 2s po začatí manévru, potom pokračuje normálne. | Bliká počas manévru. |
| cez 100% limitu | Svieti 2s po začatí manévru, potom pokračuje normálne, svieti 2s po skončení manévru. | Stále bliká. |
Vymazanie hlásenia údržby a kontrolu aktuálneho počtu manévrov limitu nájdete v manuále v kapitole 7.4.3.
Riešenie potiaží s pohonom
Ak Vám je čokoľvek nezrozumiteľné, alebo máte akúkoľvek inú potiaž, kľudne sa obráťte na našu technickú podporu pre pohony NICE.
Podľa povahy problému
Počas montáže (alebo v prípade zlyhania pohonu) môžte naraziť na niektoré z nasledovných problémov:
|
Potiaž |
Možné riešenie |
|---|---|
|
Brána nereaguje na pokyn diaľkového ovládania a LED dióda na diaľkovom ovládači sa nerozsvieti. |
Skontrolujte, či sú batérie ovládaču pohonu v poriadku, ak nie, vymeňte ich. Návod nájdete v manuále konkrétneho ovládaču. |
|
Brána nereaguje na pokyn diaľkového ovládania, ale LED dióda na diaľkovom ovládači sa rozsvieti. |
Skontrolujte, či bolo diaľkové ovládanie uložené do pamäte prijímača v poriadku, resp. skúste diaľkový ovládač uložiť znovu. |
|
Brána sa nepohne a LED BlueBUS nebliká.
|
Preskúšajte, či je pohon napájaný 230V. Ak áno, premerajte obe poistky a prípadne ich vymeňte za nové s rovnakými vlastnosťami. |
|
Brána sa nepohne a maják nebliká. |
Skontrolujte, či je povel vôbec pohonom zaregistrovaný. V prípade vyslania povelu diaľkovým ovládačom by mala LED BlueBUS dva krát rýchlo bliknúť. Ak povel vysiela iné zariadenie cez vstup STEP-BY-STEP (P.P.), mala by sa rozsvietiť odpovedajúca LED dióda STEP-BY-STEP. |
|
Brána sa nepohne a maják zabliká niekoľko krát. |
Spočítajte počet bliknutí a pozrite Diagnostika pomocou blikania majáku. |
|
Brána sa pohne, ale v momente zastaví a začne pohyb do opačnej strany. |
Naprogramovaná sila motoru je pravepodobne pre Vašu bránu príliš nízka. Skontrolujte, či v pohybe brány nebránia žiadne prekážky a prípadne zvýšte silu pohonu, eventuálne zapnite funkciu Špička. |
|
Brána sa spustí, ale maják nefunguje. |
Skontrolujte, či sa nachádza napätie na výstupe FLASH počas manévru brány (výška napätia nie je dôležitá, cca. 10-30Vdc). Ak na výstupe je napätie, problém bude v majáku, skúste ho vymeniť za podobný, či funguje. Ak na výstupe nie je napätie, výstup FLASH môže byť preťažený, skúste skontrolovať, či neskratovala kábeláž. |
|
Brána sa spustí, ale výstup S.C.A. nefunguje. |
Zistite typ funkcie naprogramovanej pre výstup S.C.A. a ak by mal výstup blikať, skontrolujte, či sa na ňom nachádza napätie (približne 24Vdc). Ak na výstupe je napätie, problém bude v žiarovke, skúste ju vymeniť za podobnú, či funguje. Ak na výstupe nie je napätie, výstup S.C.A. môže byť preťažený, skúste skontrolovať, či neskratovala kábeláž. |
Diagnostika pomocou blikania majáku
Počas manévru brány maják bliká pravidelne každú sekundu. Pokiaľ dojde k problému, maják dvoma rýchlejšími po sebe idúcimi sériami blikania oznámi chybu.
|
Séria bliknutí |
Chyba |
Riešenie |
|---|---|---|
|
1 bliknutie 1 sekunda pauza 1 bliknutie |
Chyba BlueBUS
|
Zariadenia pripojené k vstupu BlueBUS neodpovedajú tým, ktoré boli vyhodnotené vo fázi vyhodnotenia zariadení. Preveďte fázu znovu, ak to nepomôže, skúste ešte raz, inak budete musieť vylučovacou metódou nájsť chybné zariadenie a to vymeniť (kúpiť, reklamovať, alebo opraviť). |
|
2 bliknutia 1 sekunda pauza 2 bliknutia |
Spustenie fotobunky |
Spúšťajú sa fotobunky, čo je bežné, ak pri zatváraní brány je prerušený ich lúč. Ak lúč prerušený nebol, môžu byť špinavé, oslnené, alebo chybné. |
|
3 bliknutia 1 sekunda pauza 3 bliknutia |
Aktivácia obmedzovača sily motora
|
Počas pohybu brána detekujte zvýšené trenie – môžno máte zle vyladenú bránu, skúste ju ručne pohýbať a preštelovať. Inak spravidla pomôže zvýšenie sily motora, prípadne aktivácia funkcie Špička. Ďalším problémom môže byť, ak máte spodný doraz príliš vysoko. |
|
4 bliknutia 1 sekunda pauza 4 bliknutia |
Aktivácia vstupu STOP
|
Bol poslaný príkaz do vstupu STOP, takže ak sa jedná o nevyžiadané chovanie, skontrolujte zariadenia doň pripojené. |
|
5 bliknutí 1 sekunda pauza 5 bliknutí |
Vnútorná chyba riadiacej jednotky |
Počkajte 30 sekúnd a opakujte. Pokiaľ pretrváva, skúste vyresetovať. Inak bude pravdepodobne nutná oprava, alebo výmena riadiacej jednotky. |
|
6 bliknutí 1 sekunda pauza 6 bliknutí |
Hodinový limit manévrov dosiahnutý. |
Počkajte niekoľko minút, pokiaľ obmedzovač cyklov klesne na podlimitnú hodnotu. |
|
7 bliknutí 1 sekunda pauza 7 bliknutí |
Vnútorná chyba elektronických obvodov. |
Odpojte celý pohon na niekoľko sekúnd a skúste znovu. Pokiaľ pretrváva, skúste vyresetovať. Inak bude potreba pravdepodobne oprava, alebo výmena riadiacej jednotky. |
|
8 bliknutí 1 sekunda pauza 8 bliknutí |
Aktívny permanentný príkaz.
|
Do pohonu je neustále vysielaný príkaz – skúste skontrolovať pripojené zariadenia do vstupu OPEN. Pravdepodobne, ak máte pripojený časovač, sa jedná oň.
|
Diagnostika pomocou blikania LED diód
Na riadiacej jednotke RUA1 pohonu NICE Run RUN1800P sú dve sústavy LED diód, z ktorých každá blikaním, alebo svietením identifikuje normálny chod riadiacej jednotky, alebo diagnostiku chýb podľa nasledujúcich tabuliek.
Horizontálne LED diódy BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalizácia |
Stav |
Riešenie |
|---|---|---|
|
LED BlueBUS |
||
|
Nesvieti |
Chyba
|
Skontrolujte pripojenie do elektrickej siete, ak je v poriadku, skontrolujte poistky F1 a F2 a prípadne ich vymeňte za nové s rovnakými vlastnosťami. |
|
Svieti |
Vážna chyba
|
Skúste odpojiť riadiacu jednotku, prípadne všetky vstupy. Ak nepomôže, vyresetujte a ak stále nepomôže, bude pravdepodobne nutné riadiacu jednotku vymeniť. |
|
Blikanie v sekundových intervaloch |
Všetko v poriadku |
Normálny chod riadiacej jednotky. |
|
2 rýchle bliknutia |
Zmenil sa stav na vstupoch |
Normálny chod – zmenil sa stav na vstupe STEP-BY-STEP, STOP, OPEN, CLOSE, boli aktivované fotobunky, alebo pohon dostal pokyn z diaľkového ovládača. |
|
Série blikaní oddelené sekundovou pauzou |
Viac možností |
Počet bliknutí v sérii odpovedá diagnostike chýb podľa majáku. |
|
LED STOP (Zastaviť) |
||
|
Nesvieti |
Vstup STOP bol aktivovaný |
Skontrolujte zariadenia pripojené do vstupu STOP. |
|
Svieti |
Všetko v poriadku |
Vstup STOP nie je aktívny. |
|
LED STEP-BY-STEP (alebo tiež označovaná P.P., Krokovanie) |
||
|
Nesvieti |
Všetko v poriadku |
Vstup STEP-BY-STEP nie je aktívny. |
|
Svieti |
Vstup STEP-BY-STEP bol aktivovaný |
Normálny chod riadiacej jednotky, ak bolo aktívne zariadenie pripojené do vstupu STEP-BY-STEP. |
|
LED OPEN (Otvoriť) |
||
|
Nesvieti |
Všetko v poriadku |
Vstup OPEN nie je aktívny.
|
|
Svieti |
Vstup OPEN bol aktivovaný |
Normálny chod riadiacej jednotky, ak bolo aktívne zariadenie pripojené do vstupu OPEN. |
|
LED CLOSE (Zatvoriť) |
||
|
Nesvieti |
Všetko v poriadku |
Vstup CLOSE nie je aktívny.
|
|
Svieti |
Vstup CLOSE bol aktivovaný |
Normálny chod riadiacej jednotky, ak bolo aktívne zariadenie pripojené do vstupu CLOSE. |
Vertikálne LED diódy L1–L8
|
Signalizácia |
Riešenie |
|---|---|
|
LED 1 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Automatické zatvorenie nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Automatické zatvorenie je zapnutá. |
|
Bliká |
|
|
LED 2 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Zatvoriť po prerušení fotobuniek nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Zatvoriť po prerušení fotobuniek je zapnutá. |
|
Bliká |
|
|
LED 3 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Vždy zatvor nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Vždy zatvor je zapnutá. |
|
Bliká |
|
|
LED 4 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Pohotovostný režim nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Pohotovostný režim je zapnutá. |
|
Bliká |
|
|
LED 5 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Špička nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Špička je zapnutá. |
|
Bliká |
Prebieha programovanie funkcie. |
|
LED 6 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Predblikávanie nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Predblikávanie je zapnutá. |
|
Bliká |
Prebieha programovanie funkcie. |
|
LED 7 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Zatvoriť znamená Čiastočné otvorenie nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Zatvoriť znamená Čiastočné otvorenie je zapnutá. |
|
Bliká |
Prebieha programovanie funkcie. |
|
LED 8 |
|
|
Nesvieti |
Počas normálneho chodu indikuje, že funkcia Podriadená jednotka nie je zapnutá. |
|
Svieti |
Počas normálneho chodu indikuje, že funkcia Podriadená jednotka je zapnutá. |
|
Bliká |
Prebieha programovanie funkcie. |
Manuálne odblokovanie pohonu NICE Run RUN1800P
|
V prípade výpadku elektriny nebudete schopní bránu ovládať pomocou diaľkového ovládača. Preto je možné pohon odblokovať pomocou odblokovacieho kľúča a s bránou pohybovať manuálne: |
| 1. Odsuňte kryt odblokovacieho zámku | 2. Vsuňte odblokovací kľúč a otočte ním v smere hodinových ručičiek |
|---|---|
 |
 |
| 3. Vytiahnite odblokovaciu páku | 4. S bránou môžte hýbať manuálne |
 |
|
Technické vlastnosti pohonu NICE Run RUN1800P
| Model | NICE Run RUN1800P |
|---|---|
| Typový popis | Elektromechanický prevodový motor pre automatickú prevádzku posuvných brán v priemyselnom prostredí. Dodávaný vrátane riadiacej jednotky NICE RUA1, ale bez rádiového prijímaču. |
| Ozubené koliesko | Počet zubov: 18 Modul zubu: 4 Rozostup: 12,6mm Priemer rozostupu: 60mm |
| Krútiaci moment [Sila] |
40Nm [1110N] - nutná pre rozbeh krídla |
| Nominálny moment [Nominálna sila] |
20Nm [560N] - nutná pre udržiavanie krídla v pohybe |
| Rýchlosť | 10,0 m/min |
| Nominálna rýchlosť | 8,5 m/min |
| Limit cyklov idúcich po sebe | 264 cyklov/deň, 11 cyklov/hodina (riadiaca jednotka počet obmedzí na základe obmedzení viď Výber pohonu) |
| Prevádzkový limit | 40 minút (riadiaca jednotka čas obmedzí na základe obmedzení viď Výber pohonu) |
| Životnosť | od 450.000 do 150.000 cyklov, v závislosti na hmotnosti a dĺžke krídla a takisto nastavení pohonu |
| Napájanie | 230V (+10% -15%) 50/60Hz |
|
Príkon [Záťaž] |
maximálny - 700W [3A] |
| Izolačná trieda | 1 - nutno uzemniť |
| Výstup pre maják | pre dva majáky 12V so žiarovkou 21W (napr. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Výstupný indikátor (S.C.A.) | pre jednu 21V, max 4W žiarovku (výstupné napätie +50% -30%), môže ovládať malé relé |
| Výstup BlueBUS | jeden výstup pre až 15 BlueBUS zariadení |
| Vstup STOP | pre normálne rozopnuté, normálne zopnuté a pre zariadenia s konštantným odporom 8,2KΩ |
| Vstup STEP-BY-STEP (P.P., Krokovanie) | normálne rozopnuté (zopnutie vyvolá príkaz "Krokovanie") |
| Vstup OPEN | normálne rozopnuté (zopnutie vyvolá príkaz "Otvoriť") |
| Vstup CLOSE | normálne rozopnuté (zopnutie vyvolá príkaz "Zatvoriť") |
| Rádiový prijímač | bez prijímaču, konektor "SM" pre prijímače NICE SMXI, NICE OXI apod. |
| Vstup na anténu | 52Ω pre koaxiálny kábel RG-58 (alebo podobný) |
| Programovacie funkcie | 8 funkcí zapnúť/vypnúť (Programovanie úrovne I.) 8 nastaviteľných funkcií (Programovanie úrovne II.) |
| Funkcie samovyhodnotenia |
vyhodnotenie dĺžky krídla (výpočet rozbehových a dobehových vzdialeností, výpočet bodu čiastočného otvorenia) |
| Operačná teplota | -20°C až +50°C |
| Použitie v slaných, kyslých a potencionálne výbušných prostrediach | nie |
| Ochranná trieda | IP44 |
| Rozmery | 255×400×390 (š×d×v) |
| Hmotnosť | 24,5kg |
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre Vám pohodlné:
- objednať cez eshop: použite tlačítko kúpiť a vložte tovar do košíka internetového obchodu (tlačítko kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 599 857, objednávku môžte spraviť aj telefonicky
- objednať cez email: objednajte na info@branyposuvne.sk
