Popis produktu Rýchly pohon NICE Hyke HK7224 HS
NICE HYKE HK7224HS je rýchly kĺbový nevratný pohon pre jedno krídlo otočnej brány. Je to druhý motor bez riadiacej jednotky; pre dvojkrídlovú bránu patrí k HK7024HS. Samostatný HK7224HS nie je úplným pohonom pre jednokrídlovú bránu.
Motor pracuje na 24 V DC. Napája a riadi ho vstavaná jednotka pohonu HK7024HS; HK7224HS sa samostatne nepripája na sieťových 230 V. Vďaka kĺbovému ramenu sa dá osadiť aj pri odsadení pántu na širšom podklade, ak poloha a voľný priestor zodpovedajú montážnemu grafu. Pri bežnej montáži je otvorenie 90° približne 10 s.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Montáž | Rameno a dorazy |
| Zapojenie | Svorky |
| Prvé spustenie | Programovanie |
| Diagnostika | Reset |
| Údržba | Životnosť |
| Parametre | Manuál PDF |
Výber pohonu a limity krídla
Pre HYKE HS platia samostatné maximá dĺžka 3 m a hmotnosť 270 kg. Neplatia súčasne: rozhoduje kombinácia podľa grafu. Pri krídle dlhom 3 m vychádza z grafu približne 175 kg; pri krídle dlhom 1,8 m približne 260 kg. Dĺžka 3 m a hmotnosť 250 kg preto nepredstavujú prípustnú spoločnú kombináciu jedného krídla. Plná výplň, vietor, zlé vyváženie alebo odpor pohybu môžu hranicu ďalej znížiť.

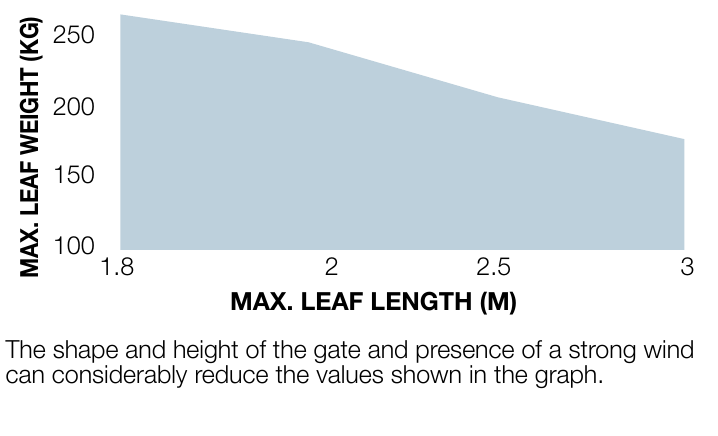

Na grafe je vodorovne dĺžka krídla a zvislo hmotnosť jedného krídla.
Pri skrátenom ramene je rozsah menší než pri plnom ramene. Pred výberom skontrolujte voľný chod brány, pevnosť krídla a bezpečnú polohu ramena. Jeden motor patrí na jedno krídlo; dva motory nezvyšujú povolenú hmotnosť jedného krídla.
Riadenie a kompatibilné príslušenstvo
| Čo | Prečo | Typ |
|---|---|---|
| Motor a riadenie | Jeden motor na jedno krídlo. Pohon vyžaduje HK7024HS s riadením celej dvojkrídlovej zostavy. | Integrovaná jednotka v HK7024HS; HK7224HS nie je samostatná centrála. |
| Rádiový prijímač | Konektor SM v riadiacej jednotke HK7024HS; zvoľte prijímač podľa kódovania vysielača. | OXI, OXIBD, OXILR. OXILR patrí k ovládačom LR. |
| Diaľkový ovládač | Spárovať s osadeným prijímačom; samotná frekvencia kompatibilitu neurčuje. | INTI2, ON2E, ON3EBD s OXIBD, ON3ELR s OXILR. Pôvodné FLO2RE a NICEWAY overte podľa skutočného prijímača. |
| Fotobunky | Bezpečnostné zariadenia na BlueBUS; po pridaní vykonajte učenie. | EPSB, EPMB, EPLB, F210B. EPMOW vyžadujú rozhranie IBW. |
| Výstražné svetlo | Signalizuje pohyb. Výstup FLASH je 12 V DC / max. 21 W. | ELDC alebo WLT podľa režimu a odberu výstupu. |
| Núdzové napájanie | Pri výpadku siete pre HK7024HS po overení dosky a konektora. | PSS124. Staršia PS124 potrebuje príslušný adaptér; nepripájajte ju priamo. |
Montáž a kontrola miesta

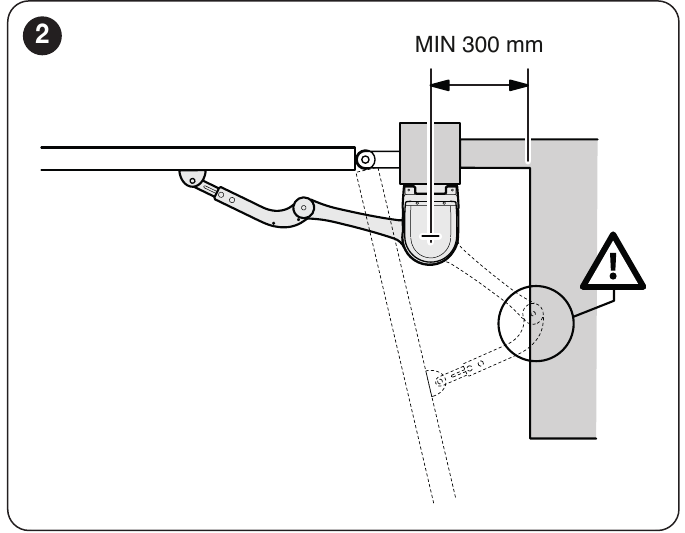

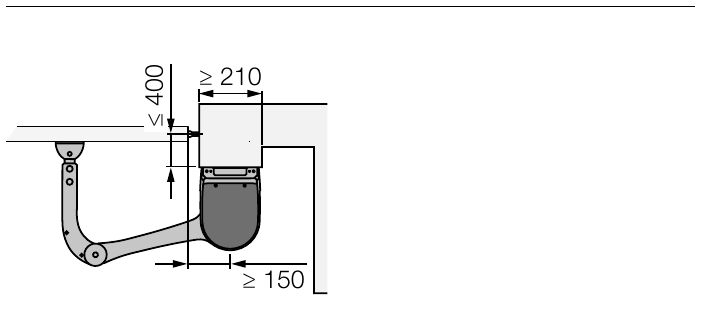

Podklad musí bezpečne niesť konzolu a rameno sa musí po celej dráhe voľne otáčať. Pre motor vyhraďte aspoň 210 mm šírky priestoru. Pri znázornenej montáži musí byť od osi motora k protiľahlej prekážke aspoň 300 mm; ďalšiu kótu 150 mm a odsadenie pántu odmerajte podľa príslušného výkresu. Nejde o univerzálne rozmery stĺpika. Odsadenie pántu do približne 400 mm je možné iba pri geometrii zodpovedajúcej výkresu a grafu. Kotvy konzoly vyberte podľa skutočného podkladu; nie sú súčasťou motora.

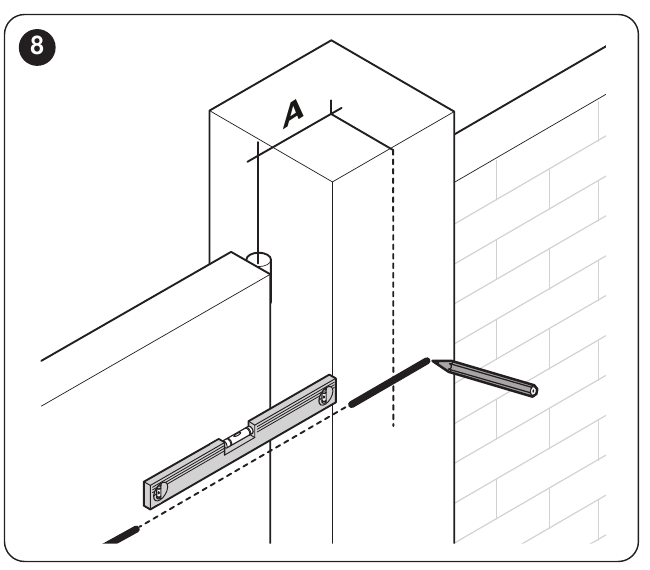

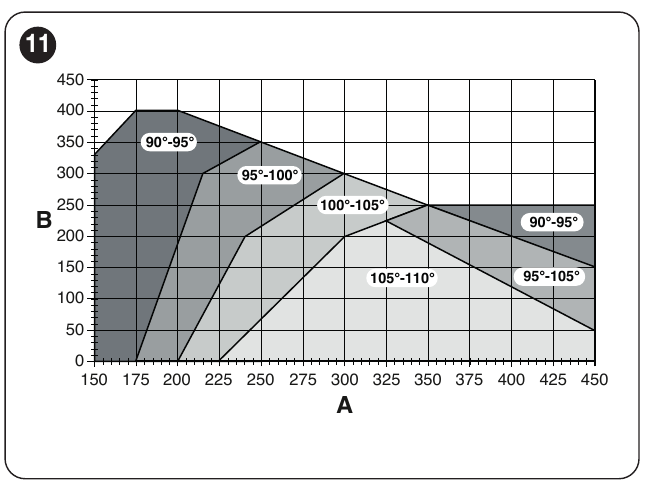

Pred vŕtaním odmerajte polohu osi pántu, konzoly a požadovaný uhol. Na celé rameno použite originálny graf rozmerov A/B; konzolu krídla upevnite na pevnú časť rámu. Pri plnom ramene je horná hranica otvorenia 110° podľa montážneho grafu. Bránu s trením, deformáciou alebo chýbajúcimi pevnými dorazmi najprv opravte.

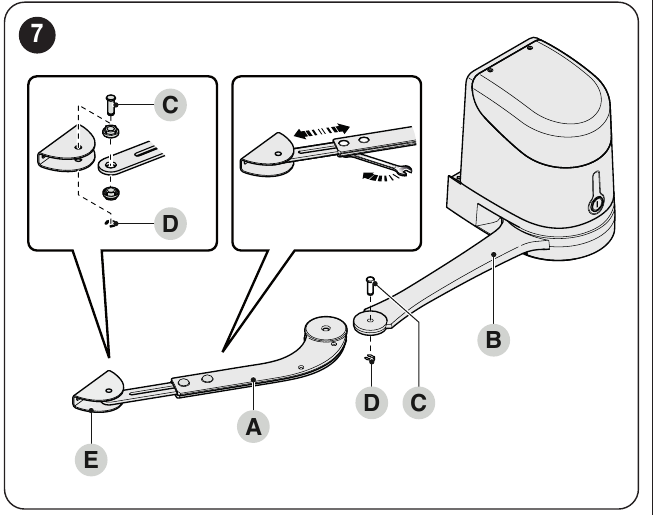

Plné a skrátené rameno, koncové dorazy
Pri prekážke odmerajte voľný rozmer E. Plné rameno použite pri E aspoň 650 mm; pri E 300–650 mm ho skráťte podľa montážneho postupu. Skrátené rameno obmedzuje prípustný uhol i kombináciu dĺžky a hmotnosti; pri tomto usporiadaní vychádzajte z grafu a návrh otvorenia neprekračujte. Skrátenie sa robí na určených miestach pôvodného ramena, nie odhadom.
Po upevnení motora nastavte rameno a konzolu krídla v najvzdialenejšom pevnom bode, overte, že rameno správne zapadne do koncovej polohy, a nastavte mechanické dorazy otvorenia i zatvorenia. Pri odblokovanom motore ručne prejdite celú dráhu; pohyb musí byť ľahký a bez kolízií.
Elektrické zapojenie

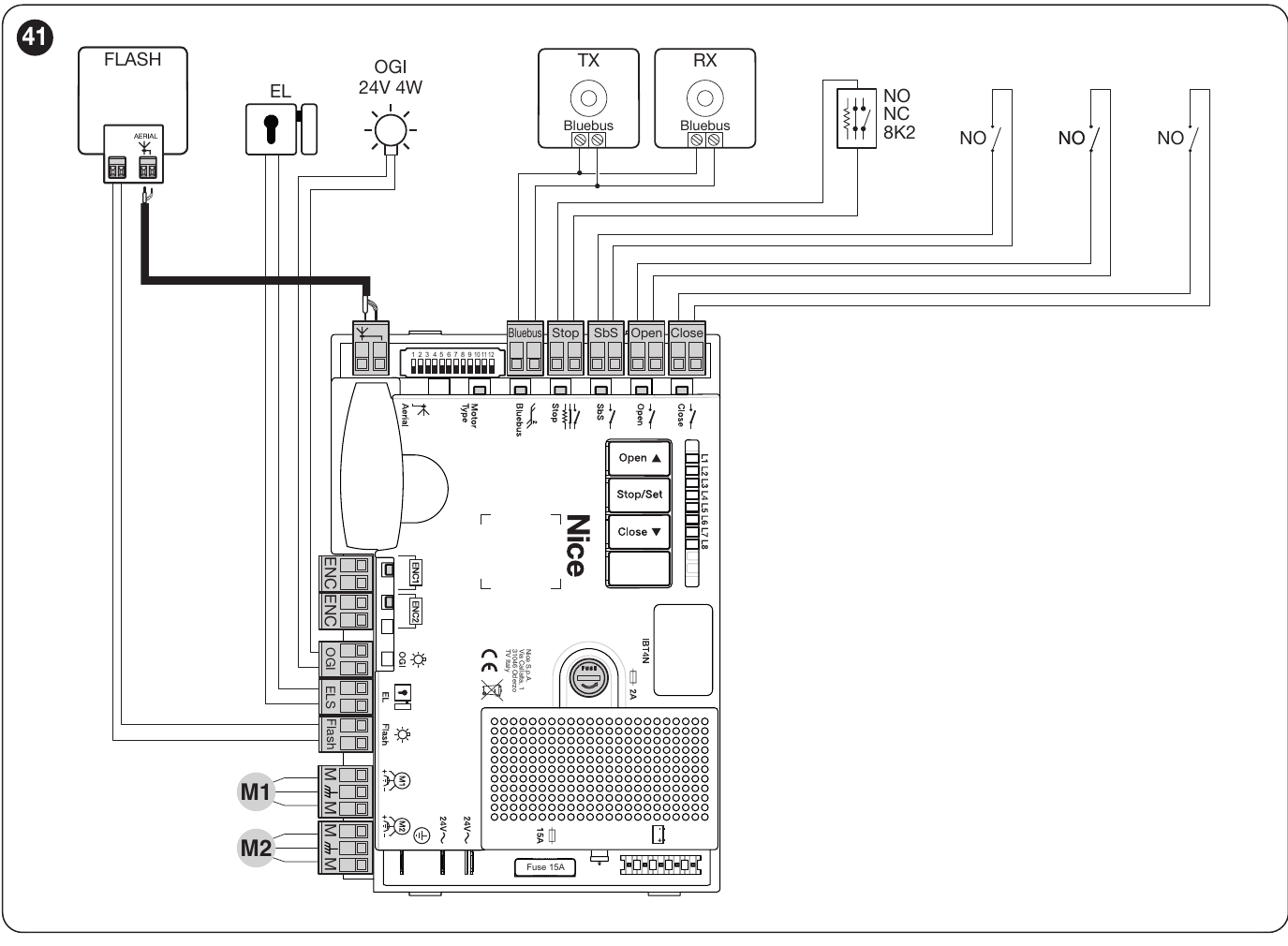

Tento motor sa pripája na výstup M2 centrálnej jednotky v HK7024HS a jeho enkóder na ENC2; svorky M1/ENC1 patria prvému motoru. Poradie krídel overte pri učení. Napájanie 24 V DC dodáva jednotka, nie sieťový prívod. Pri práci odpojte sieť aj záložný zdroj. Pre druhý motor použite kábel 3 × 1,5 mm² do 10 m a enkóder 2 × 1 mm² do 10 m; konkrétna trasa a prierez sa musia zhodovať s inštaláciou.
Napájanie príslušenstva a polarita
| Svorky | Zapojenie |
|---|---|
| BlueBUS | Dva vodiče pre kompatibilné fotobunky; bez polarity. Po zmene zariadení zopakujte učenie. |
| SbS (+) a STOP (−) | Pomocné 24 V DC, najviac 200 mA medzi takto označenými svorkami integrovanej dosky podľa obrázka. Napätie zostáva aj v pohotovostnom režime. Tieto svorky zároveň slúžia povelovému a bezpečnostnému vstupu; napájanie príslušenstva musí rešpektovať zapojenie kontaktov. |
| STOP, SbS, OPEN, CLOSE | Beznapäťové kontakty; STOP môže byť NO, NC alebo odpor 8,2 kΩ podľa učenia. Pre samotný kontakt sa +/− nepriraďuje. |
| ENC1 / ENC2 | Enkóder príslušného motora; podľa návodu bez polarity. |
| FLASH | 12 V DC, najviac 21 W; výstražné svetlo vyberte podľa režimu a odberu. Polarita jednotlivých neoznačených vývodov sa neodhaduje. |
| ELS / OGI | ELS: zámok 12 V AC, najviac 15 VA. OGI: signalizácia 24 V DC, najviac 4 W. Výstupy môžu zmeniť funkciu programovaním. |
Prvé spustenie a učenie polôh
HK7224HS nemá programovacie tlačidlá ani vlastnú riadiacu jednotku. Typ HS, učenie polôh a prevádzkové funkcie sa nastavujú na doske v HK7024HS. Nasledujúce kroky sa vzťahujú iba na takúto zostavu s 12-polohovým prepínačom zobrazeným v schéme.
Pri spojení s HK7024HS najprv nechajte na integrovanej doske rozpoznať BlueBUS a STOP, potom nastavte prepínač HYKE HS a naučte koncové polohy. Jednotka musí pri dvojkrídlovej bráne správne rozlíšiť M1 a M2. Ak prvé pohyby alebo poradie nesedia, zastavte učenie a skontrolujte motorové a enkóderové vodiče.
Programovanie na integrovanej doske
Funkcie sa nastavujú iba na integrovanej doske motora HK7024HS. Pri výmene dosky skontrolujte jej skutočné označenie a rozmiestnenie prepínačov.
Diagnostika
Na HK7024HS bliká BlueBUS pri správnej prevádzke približne raz za sekundu. Pomalé L1/L2 znamenajú zmenené alebo nenaučené zariadenia; pomalé L3/L4 znamenajú nenaučené polohy alebo zmenu prepínačov po učení; polohy naučte znovu. Zhasnutá LED STOP signalizuje zásah bezpečnostného vstupu. Pri druhom motore HK7224HS sledujte tieto signalizácie na prvom pohone s jednotkou.
Pri poruche svetlo FLASH opakuje skupinu krátkych bliknutí, po 1-sekundovej prestávke ju zopakuje. Počítajte bliknutia v jednej skupine.
| Počet bliknutí FLASH | Čo skontrolovať |
|---|---|
| 1 | Zmenené/odpojené BlueBUS zariadenie; po oprave zopakujte učenie zariadení. |
| 2 | Fotobunka alebo prekážka v jej lúči. |
| 3 | Zvýšený odpor pohybu či nastavenie sily; najprv skontrolujte mechaniku. |
| 4 | Aktívny STOP alebo zmena naučeného bezpečnostného vstupu. |
| 5 | Chyba vnútorných parametrov jednotky; počkajte aspoň 30 s, skúste povel znovu. Ak trvá, odpojte a obnovte napájanie; pri opakovaní volajte servis. |
| 6 | Prekročený limit po sebe idúcich alebo hodinových cyklov; počkajte niekoľko minút, kým obmedzovač povolí ďalší pohyb. |
| 7 | Porucha elektrických obvodov; počkajte aspoň 30 s, skúste povel znovu. Pri pretrvávaní po obnovení napájania volajte servis. |
| 8 | Iný trvalo aktívny povel bráni novému pohybu; skontrolujte ovládacie vstupy a príčinu držaného povelu. |
| 9 | Brána bola zablokovaná príkazom; odblokujte ju príslušným ovládacím príkazom. |
| 10 | Enkóder zaznamenal prekážku alebo vysoké trenie; skontrolujte dráhu krídla. |
Obnova nastavení
Na integrovanej doske HK7024HS podržte Open a Close, kým nezačnú blikať L1 a L2, potom tlačidlá uvoľnite. Tým sa obnovia výrobné hodnoty programovania; vlastné nastavenia sa stratia. Po resete skontrolujte zapojenie a signalizáciu dosky; ak žiada nové učenie zariadení alebo polôh, vykonajte ho pred prevádzkou.
Ručné odblokovanie a údržba
Pri výpadku napájania motor odblokujte dodaným kľúčom a páčkou otočenou o 90°, potom krídlo premiestnite ručne. Pred ďalšou automatickou prevádzkou motor znovu zaistite. Údržbu vykonáva technik najneskôr po 6 mesiacoch alebo 20 000 manévroch: skontroluje opotrebovanie, pevnosť konzol, dorazy, voľný chod brány a bezpečnostné zariadenia.
Orientačná životnosť

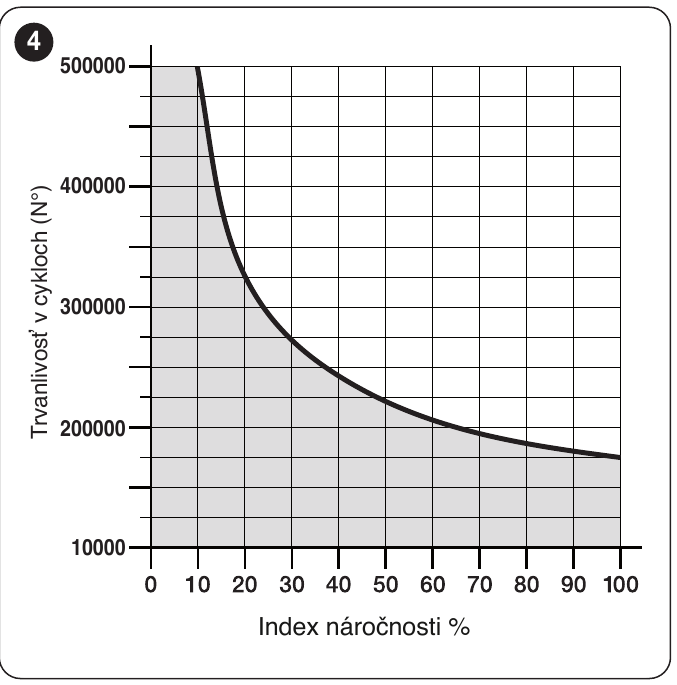

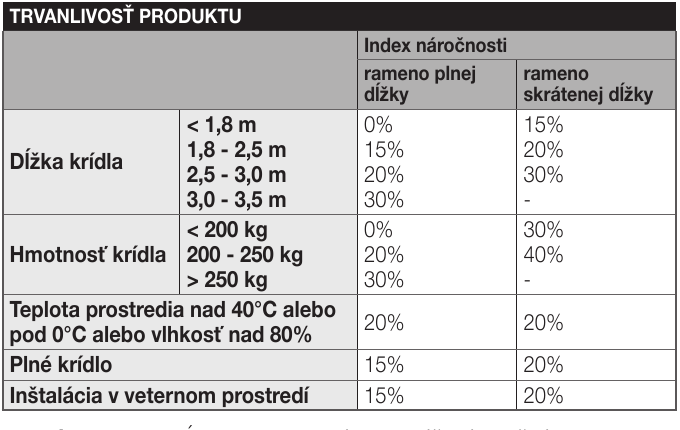

Index náročnosti je súčet vplyvu dĺžky, hmotnosti, plného alebo skráteného ramena, teploty/vlhkosti, plného krídla a vetra. Hodnoty podľa výrobcu sú orientačné, nie záruka počtu cyklov. Najprv overte prípustnú kombináciu dĺžky a hmotnosti v grafe HYKE HS vyššie; až potom použite index na orientačný odhad životnosti. Graf počtu cyklov nie je záruka.
Technické parametre a rozmery
| Parameter | Hodnota |
|---|---|
| Model | NICE HYKE HK7224HS |
| Určenie | Kĺbový pohon HighSpeed na jedno krídlo; HK7224HS je druhý motor bez riadiacej jednotky. |
| Napätie motora | 24 V DC |
| Napájanie | 24 V DC z jednotky HK7024HS; bez vlastného sieťového prívodu. |
| Príkon / odber | 140 W; krátkodobo do 6 A (najviac 2 s). |
| Rýchlosť naprázdno | 2 ot./min; čas 90° približne 10 s pri bežnej montáži bez rozbehu a spomalenia. |
| Rozbehový / menovitý moment | 500 / 120 Nm. |
| Prevádzka | Najviac 40 cyklov/h pri menovitom momente; súvislý chod najviac 7 min. |
| Pracovná teplota | −20 až +50 °C podľa aktuálneho katalógu. |
| Krytie | IP54 pri neporušenom kryte. |

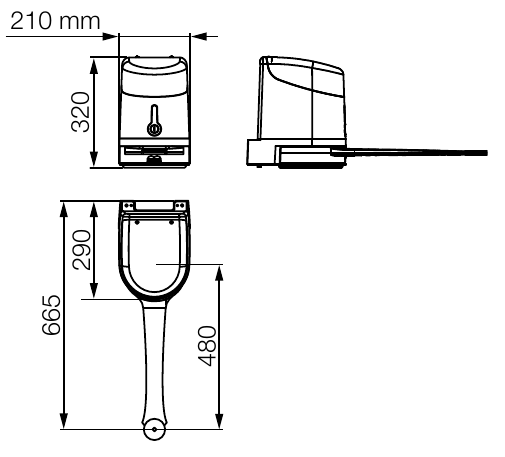

| Rozmery motora | 290 × 210 × 320 mm. |
| Hmotnosť samotného motora | 9,5 kg. |
