Popis produktu Rýchly pohon NICE Hyke HK7024 HS
NICE HYKE HK7024HS je rýchly kĺbový nevratný pohon pre jedno krídlo otočnej brány. Má vstavanú riadiacu jednotku; pri dvojkrídlovej bráne ju dopĺňa HK7224HS.
Motor pracuje na 24 V DC. Sieťových 230 V AC sa privádza do integrovanej jednotky HK7024HS, nie priamo do druhého motora. Vďaka kĺbovému ramenu sa dá osadiť aj pri odsadení pántu na širšom podklade, ak poloha a voľný priestor zodpovedajú montážnemu grafu. Pri bežnej montáži je otvorenie 90° približne 10 s.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Montáž | Rameno a dorazy |
| Zapojenie | Svorky |
| Prvé spustenie | Programovanie |
| Diagnostika | Reset |
| Údržba | Životnosť |
| Parametre | Manuál PDF |
Výber pohonu a limity krídla
Pre HYKE HS platia samostatné maximá dĺžka 3 m a hmotnosť 270 kg. Neplatia súčasne: rozhoduje kombinácia podľa grafu. Pri krídle dlhom 3 m vychádza z grafu približne 175 kg; pri krídle dlhom 1,8 m približne 260 kg. Dĺžka 3 m a hmotnosť 250 kg preto nepredstavujú prípustnú spoločnú kombináciu jedného krídla. Plná výplň, vietor, zlé vyváženie alebo odpor pohybu môžu hranicu ďalej znížiť.
Na grafe je vodorovne dĺžka krídla a zvislo hmotnosť jedného krídla.
Pri skrátenom ramene je rozsah menší než pri plnom ramene. Pred výberom skontrolujte voľný chod brány, pevnosť krídla a bezpečnú polohu ramena. Jeden motor patrí na jedno krídlo; dva motory nezvyšujú povolenú hmotnosť jedného krídla.
Riadenie a kompatibilné príslušenstvo
| Čo | Prečo | Typ |
|---|---|---|
| Motor a riadenie | Jeden motor na jedno krídlo. Pre druhé krídlo pridajte HK7224HS. |
|
| Rádiový prijímač | Konektor SM v riadiacej jednotke HK7024HS; zvoľte prijímač podľa kódovania vysielača. | |
| Diaľkový ovládač | Spárovať s osadeným prijímačom; samotná frekvencia kompatibilitu neurčuje. | |
| Fotobunky | Bezpečnostné zariadenia na BlueBUS; po pridaní vykonajte učenie. | |
| Výstražné svetlo | Signalizuje pohyb. Výstup FLASH je 12 V DC / max. 21 W. | |
| Núdzové napájanie | Pri výpadku siete pre HK7024HS po overení dosky a konektora. |
|
Montáž a kontrola miesta
Podklad musí bezpečne niesť konzolu a rameno sa musí po celej dráhe voľne otáčať. Pre motor vyhraďte aspoň 210 mm šírky priestoru. Pri znázornenej montáži musí byť od osi motora k protiľahlej prekážke aspoň 300 mm; ďalšiu kótu 150 mm a odsadenie pántu odmerajte podľa príslušného výkresu. Nejde o univerzálne rozmery stĺpika. Odsadenie pántu do približne 400 mm je možné iba pri geometrii zodpovedajúcej výkresu a grafu. Kotvy konzoly vyberte podľa skutočného podkladu; nie sú súčasťou motora.
Pred vŕtaním odmerajte polohu osi pántu, konzoly a požadovaný uhol. Na celé rameno použite originálny graf rozmerov A/B; konzolu krídla upevnite na pevnú časť rámu. Pri plnom ramene je horná hranica otvorenia 110° podľa montážneho grafu. Bránu s trením, deformáciou alebo chýbajúcimi pevnými dorazmi najprv opravte.
Plné a skrátené rameno, koncové dorazy
Pri prekážke odmerajte voľný rozmer E. Plné rameno použite pri E aspoň 650 mm; pri E 300–650 mm ho skráťte podľa montážneho postupu. Skrátené rameno obmedzuje prípustný uhol i kombináciu dĺžky a hmotnosti; pri tomto usporiadaní vychádzajte z grafu a návrh otvorenia neprekračujte. Skrátenie sa robí na určených miestach pôvodného ramena, nie odhadom.
Po upevnení motora nastavte rameno a konzolu krídla v najvzdialenejšom pevnom bode, overte, že rameno správne zapadne do koncovej polohy, a nastavte mechanické dorazy otvorenia i zatvorenia. Pri odblokovanom motore ručne prejdite celú dráhu; pohyb musí byť ľahký a bez kolízií.
Elektrické zapojenie
Integrovaná doska riadi oba motory. Na jednokrídlovej bráne patrí motor na M2, M1 zostane voľný. Pri dvoch krídlach je M1 krídlo zatvárané ako prvé a M2 druhé; príslušné enkódery pripojte k ENC1/ENC2. Pri práci odpojte sieť aj záložný zdroj. Pre druhý motor použite kábel 3 × 1,5 mm² do 10 m a enkóder 2 × 1 mm² do 10 m; konkrétna trasa a prierez sa musia zhodovať s inštaláciou.
Napájanie príslušenstva a polarita
| Svorky | Zapojenie |
|---|---|
| BlueBUS | Dva vodiče pre kompatibilné fotobunky; bez polarity. Po zmene zariadení zopakujte učenie. |
| SbS (+) a STOP (−) | Pomocné 24 V DC, najviac 200 mA medzi takto označenými svorkami integrovanej dosky podľa obrázka. Napätie zostáva aj v pohotovostnom režime. Tieto svorky zároveň slúžia povelovému a bezpečnostnému vstupu; napájanie príslušenstva musí rešpektovať zapojenie kontaktov. |
| STOP, SbS, OPEN, CLOSE | Beznapäťové kontakty; STOP môže byť NO, NC alebo odpor 8,2 kΩ podľa učenia. Pre samotný kontakt sa +/− nepriraďuje. |
| ENC1 / ENC2 | Enkóder príslušného motora; podľa návodu bez polarity. |
| FLASH | 12 V DC, najviac 21 W; výstražné svetlo vyberte podľa režimu a odberu. Polarita jednotlivých neoznačených vývodov sa neodhaduje. |
| ELS / OGI | ELS: zámok 12 V AC, najviac 15 VA. OGI: signalizácia 24 V DC, najviac 4 W. Výstupy môžu zmeniť funkciu programovaním. |
Prvé spustenie a učenie polôh

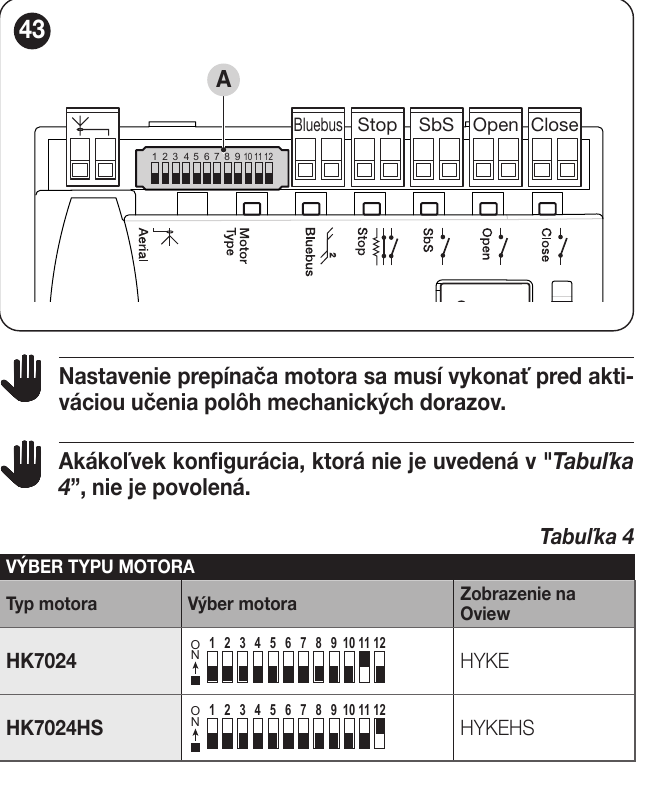

Na doske HK7024HS sa typ motora nastavuje pred učením polôh. Pri 12-polohovom prepínači zobrazenej dosky je pre HYKE HS zapnutá poloha 12; ostatné polohy sú vypnuté. Ak má vaša doska iné označenie alebo vyhotovenie, nastavujte podľa skutočne osadenej dosky.
- Skontrolujte správne zapojenie, mechanické dorazy a voľný priestor. Pred privedením napätia dajte krídlo približne do polovice dráhy.
- Po zapnutí má BlueBUS blikať približne raz za sekundu; LED fotobuniek reagujú a FLASH zostáva vypnutý.
- Stlačte súčasne Open a Stop/Set približne 3 s, kým L1 a L2 nezačnú rýchlo blikať. Po učení musí STOP svietiť, L1/L2 zhasnúť.
- Skontrolujte voľbu motora HS. Stlačte Stop/Set + Close asi 5 s, až L3/L4 rýchlo blikajú. Jednotka vykoná pomalé zatvorenie M1, potom M2, otvorenie oboch a rýchle zatvorenie. Pri jednom motore M1 vynechá.
- Ak sa ako prvé hýbe nesprávne krídlo alebo nesprávnym smerom, učenie zastavte; kvalifikovaný technik opraví pripojenie motora aj zodpovedajúceho enkódera a učenie zopakuje. Zásah fotobunky alebo STOP učenie preruší.
- Niekoľkými úplnými cyklami overte smer, spomalenie, dorazy a všetky bezpečnostné zariadenia. Krídlo musí byť ľahko ovládateľné aj pri ručnom odblokovaní.
Programovanie na integrovanej doske
Prvá úroveň: podržte Stop/Set, až začne blikať L1, potom tlačidlo uvoľnite; Open/Close zvoľte LED, Stop/Set prepína stav (rýchle blikanie OFF, pomalé ON). Po skončení počkajte 10 s. Medzi tlačidlami neprekročte 20 s.
| LED – funkcia | Stav ON / OFF |
|---|---|
| L1 – Automatické zatváranie | Po čase pauzy zatvorí; OFF = polautomatická prevádzka. Výrobný stav: OFF. |
| L2 – Zatvoriť po fotobunke | Pri zapnutom automatickom zatváraní po zásahu fotobunky skráti pauzu na 5 s. Ak je automatické zatváranie vypnuté, zásah fotobunky ho aktivuje s naprogramovanou pauzou. Výrobný stav: OFF. |
| L3 – Vždy zatvoriť | Po 10 s od obnovenia napájania pri otvorenej bráne predbliká 5 s a zatvorí. Výrobný stav: OFF. |
| L4 – Stand-by všetko | Po minúte bez pohybu vypne BlueBUS a väčšinu LED. Výrobný stav: OFF. |
| L5 – Výstup ELS ako svetlo | ON mení elektrozámok na svetlo zdvorilosti. Výrobný stav: OFF. |
| L6 – Blikanie vopred | ON spustí výstražné svetlo 3 s pred pohybom. Výrobný stav: OFF. |
| L7 – CLOSE ako čiastočné otvorenie 1 | ON zmení funkciu vstupu CLOSE. Výrobný stav: OFF. |
| L8 – OGI ako kontrolka údržby | ON zmení funkciu kontrolky otvorenej brány. Výrobný stav: OFF. |
Druhá úroveň: podržte Stop/Set, až začne blikať L1, potom tlačidlo uvoľnite; Open/Close zvoľte vstupnú LED. Znova podržte Stop/Set; približne po 3 s sa rozsvieti aktuálna hodnota. Pri stále stlačenom Stop/Set vyberte Open/Close hodnotovú LED, potom Stop/Set pustite a počkajte 10 s. Tučne sú označené továrenské hodnoty tejto dosky.
| Vstupná LED – parameter | LED nastavenia – hodnota |
|---|---|
| L1 – Doba pauzy | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Krokový režim | L1 O–S–Z–S; L2 O–S–Z–O; L3 O–Z–O–Z; L4 bytový; L5 bytový 2; L6 krátky povel pešie otvorenie; L7 prítomnosť osoby; L8 otvorenie poloautomaticky a zatvorenie držaním povelu. |
| L3 – Rýchlosť motorov | L1 veľmi pomaly; L2 pomaly; L3 stredne; L4 rýchlo; L5 veľmi rýchlo; L6 veľmi rýchlo; L7 rýchle otvorenie/pomalé zatvorenie; L8 veľmi rýchle otvorenie/stredné zatvorenie. |
| L4 – Odľahčenie po zatvorení | L1 žiadne; L2 úroveň 1 ≈100 ms; L3 úroveň 2; L4 úroveň 3; L5 úroveň 4; L6 úroveň 5; L7 úroveň 6; L8 úroveň 7 ≈800 ms. |
| L5 – Sila motorov | L1 minimum; L2 úroveň 2; L3 úroveň 3; L4 úroveň 4; L5 úroveň 5; L6 úroveň 6; L7 úroveň 7; L8 maximum. |
| L6 – Pešie / čiastočné otvorenie | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 celé M2; L5 obe krídla 1/4 menšieho otvorenia; L6 obe 1/2; L7 obe 3/4; L8 obe na menší z naučených uhlov. |
| L7 – Upozornenie na údržbu | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manévrov. |
| L8 – História porúch | L1 posledný manéver; L2–L8 druhý až ôsmy posledný manéver. |
Diagnostika
Na HK7024HS bliká BlueBUS pri správnej prevádzke približne raz za sekundu. Pomalé L1/L2 znamenajú zmenené alebo nenaučené zariadenia; pomalé L3/L4 znamenajú nenaučené polohy alebo zmenu prepínačov po učení; polohy naučte znovu. Zhasnutá LED STOP signalizuje zásah bezpečnostného vstupu. Pri druhom motore HK7224HS sledujte tieto signalizácie na prvom pohone s jednotkou.
Pri poruche svetlo FLASH opakuje skupinu krátkych bliknutí, po 1-sekundovej prestávke ju zopakuje. Počítajte bliknutia v jednej skupine.
| Počet bliknutí FLASH | Čo skontrolovať |
|---|---|
| 1 | Zmenené/odpojené BlueBUS zariadenie; po oprave zopakujte učenie zariadení. |
| 2 | Fotobunka alebo prekážka v jej lúči. |
| 3 | Zvýšený odpor pohybu či nastavenie sily; najprv skontrolujte mechaniku. |
| 4 | Aktívny STOP alebo zmena naučeného bezpečnostného vstupu. |
| 5 | Chyba vnútorných parametrov jednotky; počkajte aspoň 30 s, skúste povel znovu. Ak trvá, odpojte a obnovte napájanie; pri opakovaní volajte servis. |
| 6 | Prekročený limit po sebe idúcich alebo hodinových cyklov; počkajte niekoľko minút, kým obmedzovač povolí ďalší pohyb. |
| 7 | Porucha elektrických obvodov; počkajte aspoň 30 s, skúste povel znovu. Pri pretrvávaní po obnovení napájania volajte servis. |
| 8 | Iný trvalo aktívny povel bráni novému pohybu; skontrolujte ovládacie vstupy a príčinu držaného povelu. |
| 9 | Brána bola zablokovaná príkazom; odblokujte ju príslušným ovládacím príkazom. |
| 10 | Enkóder zaznamenal prekážku alebo vysoké trenie; skontrolujte dráhu krídla. |
Obnova nastavení
Na integrovanej doske HK7024HS podržte Open a Close, kým nezačnú blikať L1 a L2, potom tlačidlá uvoľnite. Tým sa obnovia výrobné hodnoty programovania; vlastné nastavenia sa stratia. Po resete skontrolujte zapojenie a signalizáciu dosky; ak žiada nové učenie zariadení alebo polôh, vykonajte ho pred prevádzkou.
Ručné odblokovanie a údržba
Pri výpadku napájania motor odblokujte dodaným kľúčom a páčkou otočenou o 90°, potom krídlo premiestnite ručne. Pred ďalšou automatickou prevádzkou motor znovu zaistite. Údržbu vykonáva technik najneskôr po 6 mesiacoch alebo 20 000 manévroch: skontroluje opotrebovanie, pevnosť konzol, dorazy, voľný chod brány a bezpečnostné zariadenia.
Orientačná životnosť
Index náročnosti je súčet vplyvu dĺžky, hmotnosti, plného alebo skráteného ramena, teploty/vlhkosti, plného krídla a vetra. Hodnoty podľa výrobcu sú orientačné, nie záruka počtu cyklov. Najprv overte prípustnú kombináciu dĺžky a hmotnosti v grafe HYKE HS vyššie; až potom použite index na orientačný odhad životnosti. Graf počtu cyklov nie je záruka.
| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
|
| |
Technické parametre a rozmery
| Parameter | Hodnota |
|---|---|
| Model | NICE HYKE HK7024HS |
| Určenie | Kĺbový pohon HighSpeed s integrovanou riadiacou jednotkou pre jedno alebo dve krídla. |
| Napätie motora | 24 V DC |
| Napájanie | 230 V AC, 50/60 Hz do vstavanej jednotky; motor je 24 V DC. |
| Príkon / odber | 300 W; 1,5 A na sieťovom vstupe. |
| Rýchlosť naprázdno | 2 ot./min; čas 90° približne 10 s pri bežnej montáži bez rozbehu a spomalenia. |
| Rozbehový / menovitý moment | 500 / 120 Nm. |
| Prevádzka | Najviac 40 cyklov/h pri menovitom momente; súvislý chod najviac 7 min. |
| Pracovná teplota | −20 až +50 °C podľa aktuálneho katalógu. |
| Krytie | IP54 pri neporušenom kryte. |
| Rozmery motora | 290 × 210 × 320 mm. |
| Hmotnosť samotného motora | 10,5 kg. |
