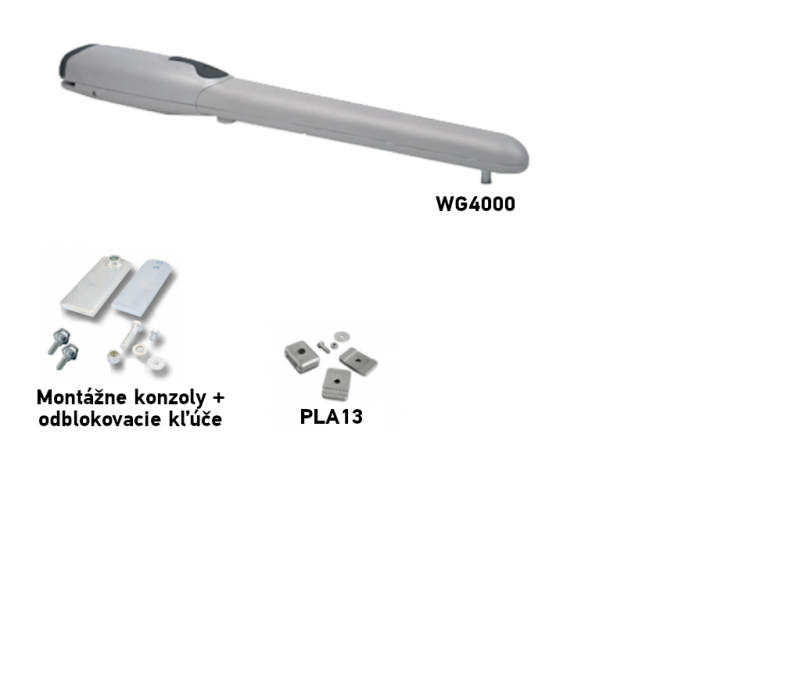

NICE Wingo WG4000 - samostatný pohon pre krídlové brány do krídla 2m/400kg
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
Popis produktu NICE Wingo WG4000 - samostatný pohon pre krídlové brány do krídla 2m/400kg
| Rýchla navigácia na tejto stránke: | ||
|---|---|---|
| Montáž zadnej uchytávacej konzoly... | Rozmery uchytávacej konzoly | Manuál... |
- 230V
- S mikrospínacím dorazom pre otváranie
Rozsah použitia

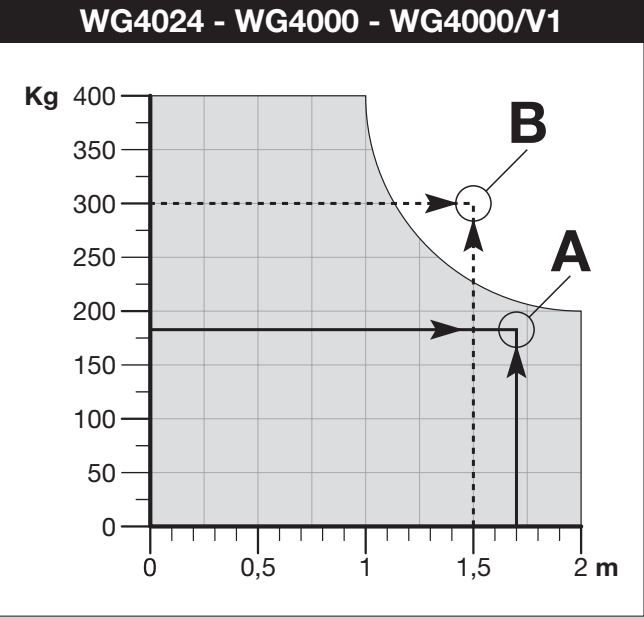

Pre krídlo brány do hmotnosti 400kg a dĺžky 2m podľa nasledovného grafu použitia:
Kompatibilné riadiace jednotky
I. Montáž zadnej uchytávacej konzoly
 |
 |
| Nákres otvárania dnu | Nákres otvárania von |
Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.
 |
 |

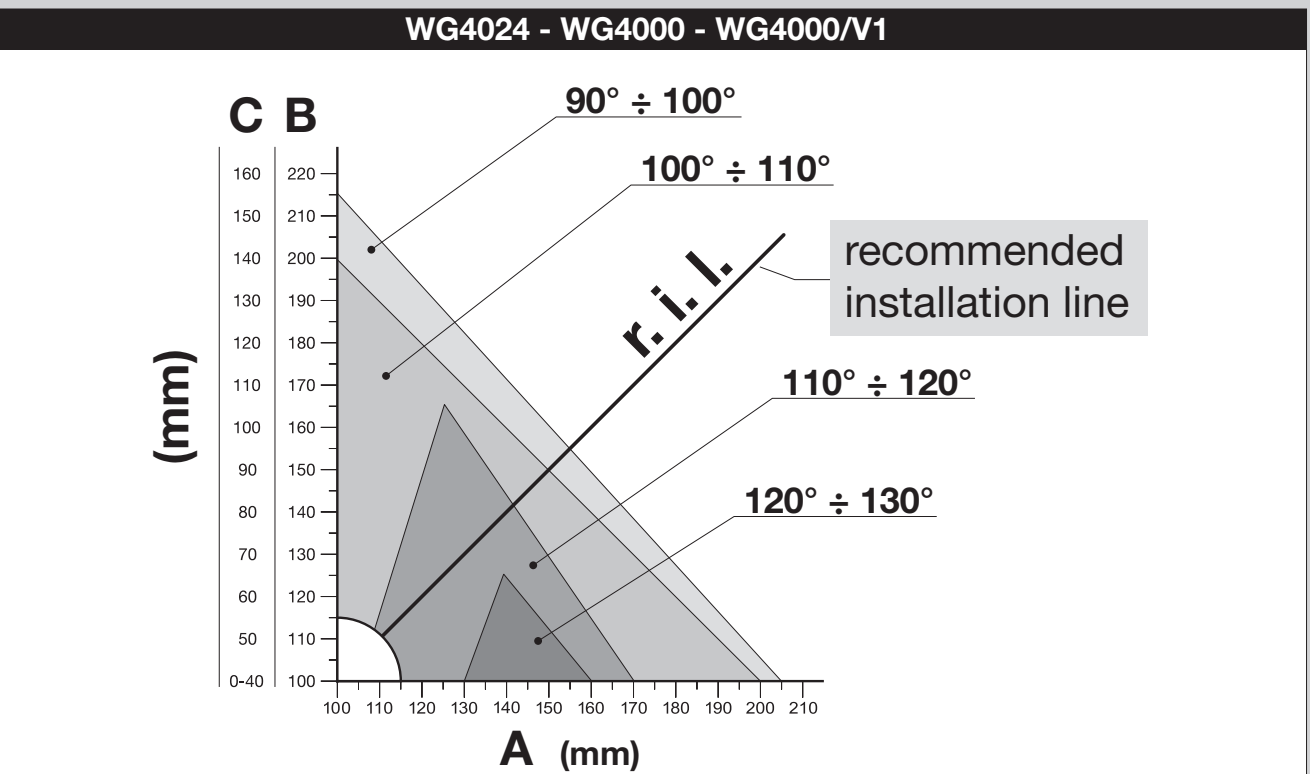

| Graf výpočtu | Ukážka odčítania hodnôt z grafu |

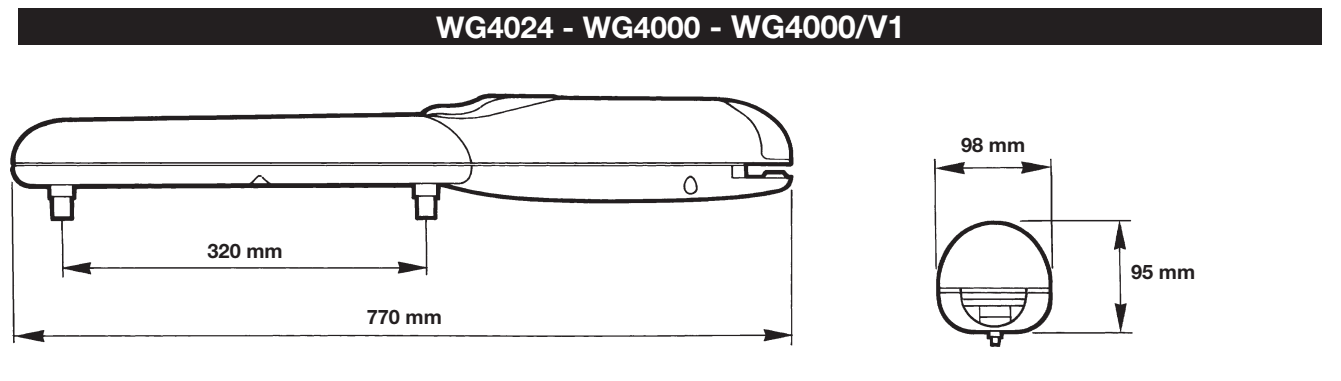

Kompletné rozmery kotviacich konzol.
Postup výpočtu:
- Zmerajte vzdialenosť C z Nákresu
- Na Grafe spravte horizontálnu čiaru, ktorá pretína odmeranú hodnotu C
- Pretnutím tejto čiary s DIL (Doporučená Inštalačná Línia) zistíte maximálny uhol otvorenia
- Pokiaľ je určený maximálny uhol otvorenia nevyhovujúci, bude potrebné upraviť hodnotu A a v nutnom prípade aj hodnotu B, aby boli podobné (ideálne rovnaké)
Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.
 |
 |
| 1. Odrežte konzolu na požadovanú dĺžku | 2. Navarte skrátenú konzolu na montážnu platňu |
V dodávanom balení sa nachádza konzola dĺžky 150 mm, preto v prípade ak potrebujete dlhšiu konzolu na špeciálne situácie, alebo pokiaľ potrebujete bránu otvárať smerom von, doporučujeme doobjednať predĺženú konzolu NICE PLA6.
|
Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.
Rozdiel F=30mm. |
 |
Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.
Technické vlastnosti
| Napájanie | 230V |
|---|---|
| Odber | 1,5A |
| Výkon | 200W |
| Rýchlosť | 0,016m/s |
| Sila | 1500N |
| Cykly/hodina* | 30 |
| Ochranná trieda | IP44 |
| Pracovná teplota | -20°C až +50°C |
| Rozmery | 770x98x95mm |
| Hmotnosť | 6kg |
* pri optimálnej inštalácii
