Popis produktu NICE MC800 – riadiaca centrála pre dva 230 V motory s doskou MCA5R30
Zapojenie a nastavenie NICE MC800 s doskou MCA5R30
NICE MC800 riadi jeden alebo dva 230 V AC pohony krídlovej brány a nadväzuje na staršiu centrálu NICE Mindy A60. Táto verzia má dosku MCA5R30. Na nej nájdete výstup OutSTB a tlačidlo Aux PRG; starší návod pre dosku MCA5 s OGI a Photo PRG sa na tieto miesta nevzťahuje.
Pri jednom krídle sa používa M2. Pri dvoch krídlach M2 otvára ako prvý a M1 zatvára ako prvý. Napájanie centrály 230 V AC, napätie motorov 230 V AC a nízkonapäťové výstupy príslušenstva sú samostatné obvody.
Pred zapojením: podľa označenia na doske overte MCA5R30, odpojte sieťové napájanie a pri práci nechajte bránu bez možnosti samovoľného pohybu. Po dokončení treba vyskúšať fotobunky, STOP a všetky povely.
| Rýchla navigácia | Postupy | Servis |
|---|---|---|
| Pohony a príslušenstvo | Montáž a kabeláž | Technické údaje |
| Svorky | Fotobunky a STOP | Diagnostika |
| Prvé spustenie | Ručné polohy | Reset |
| Standby | Programovanie | Prijímač a ovládače |
Pohony a príslušenstvo
| Čo | Prečo | Typ |
|---|---|---|
| Maják | Blikaním upozorní na pohyb brány, najmä pri výjazde so slabým výhľadom. |
|
| Fotobunky | Rozpoznajú prekážku v priestore brány a vyvolajú príslušnú bezpečnostnú reakciu. |
|
| Diaľkový ovládač | Otvorenie a zatvorenie brány na diaľku. |
|
| Prijímač | Prijíma povely z ovládačov; do konektora SM sa osádza jeden modul. |
|
| Servisné programovanie | Rozšírené nastavenie a diagnostika centrály. |
|
| Anténa | Pomáha zvýšiť dosah rádiového ovládania. |
|
| Klávesnica | Umožní zadať povel kódom bez diaľkového ovládača. |
|
| Kľúčový spínač | Ovládanie brány kľúčom z pevného miesta. |
|
Príklad kompatibilného 230 V pohonu je NICE HY7005. Konkrétny motor vyberte podľa rozmerov, hmotnosti a mechaniky krídla.
Osadenie boxu a kabeláž

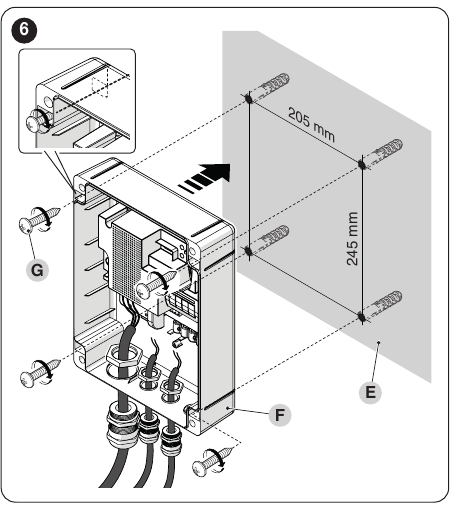

Originálne obrázky NICE ukazujú osadenie boxu a vedenie káblov cez vhodné priechodky. Kliknutím obrázok zväčšíte.
Box pripevnite na pevnú zvislú plochu. Rozstup montážnych otvorov je 205 × 245 mm. Po pripojení upevnite napájacie káble príchytkou, aby sa ťah neprenášal na svorky. Káblové vstupy chráňte pred vodou.
| Obvod | Kábel a dĺžka |
|---|---|
| Prívod centrály | 3 × 1,5 mm² do 30 m; pri dlhšej trase výrobca uvádza 3 × 2,5 mm² a uzemnenie pri automatizácii. |
| Každý motor | 4 × 1,5 mm² vrátane PE, do 10 m; kondenzátor podľa motora. |
| Maják | 2 × 1,5 mm² do 20 m, izolácia pre sieťové napätie. |
| BlueBUS | 2 × 0,5 mm² do 20 m; pri 20–40 m 2 × 1 mm². |
| Anténa | Koaxiál RG58 do 20 m, odporúčaná dĺžka menej než 5 m. |
| Kľúčový spínač | Dva káble 2 × 0,5 mm² do 50 m. |
| Elektrický zámok | 2 × 1 mm² do 10 m. |
Doska, svorky a zapojenie

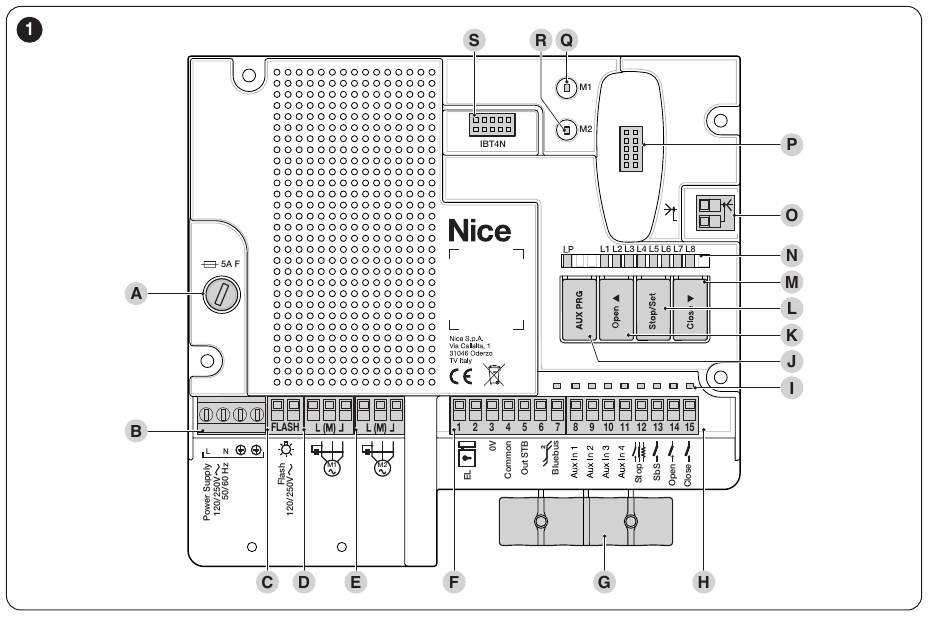

Na obrázku je doska MCA5R30: poistka A, napájanie B, FLASH C, motory D/E, nízkonapäťové svorky F/H, Aux PRG J, tlačidlá K–M, SM konektor P a IBT4N konektor S. Kliknutím obrázok zväčšíte.
| Svorka | Účel | Pripojenie |
|---|---|---|
| L / N / PE | Prívod 230 V AC | Ochranný vodič PE pripojte aj k motorom podľa ich návodu. |
| M1 / M2 | Dva 230 V AC motory | OPEN – COMMON – CLOSE podľa potlače. Pri jednom motore len M2. |
| FLASH | Maják | Spínané sieťové napätie, max. 21 W; napríklad NICE ELAC. |
| 1–2 / EL | Elektrický zámok | 12 V AC, max. 15 VA. |
| 3 / 4 | Príslušenstvo | Svorka 3 = 0 V (−), svorka 4 = spoločný +24 V DC (+); odber spolu najviac 200 mA. |
| 5 / OutSTB | Napájanie reléových fotobuniek | 24 V, max. 4 W; v Standby sa vypína. Nie je to OGI starej dosky. |
| 6–7 | BlueBUS | Dva vodiče, zapojené paralelne, bez polarity. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Pri režime reléových fotobuniek; pri režime koncových spínačov FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 alebo STOP | V režime koncových spínačov FCC2; v režime fotobuniek ďalší STOP. |
| 12 / STOP | Bezpečnostný vstup | NO, NC alebo 8,2 kΩ podľa kombinácie. |
| 13 / SbS | Krokovanie | Bezpotenciálový NO kontakt voči svorke 4. |
| 14 / OPEN | Otvorenie | Bezpotenciálový NO kontakt voči svorke 4. |
| 15 / CLOSE | Zatvorenie | Bezpotenciálový NO kontakt voči svorke 4; funkcia sa môže zmeniť na čiastočné otvorenie. |
Pre NICE EKS použite kontakt C–NO. Na povelové vstupy neprivádzajte cudzie napätie. Anténu OXIBD pripájajte priamo do prijímača; anténa nie je súčasťou obvodu majáka FLASH.
Fotobunky, fototest a STOP
Vyberte zapojenie podľa skutočného typu fotobuniek a stavu Standby. TX je vysielač, RX prijímač. EPM má reléový C–NC kontakt; EPMB používa dvojvodičový BlueBUS. Čísla svoriek na fotobunkách iného typu sa môžu líšiť.
Reléové fotobunky EPM

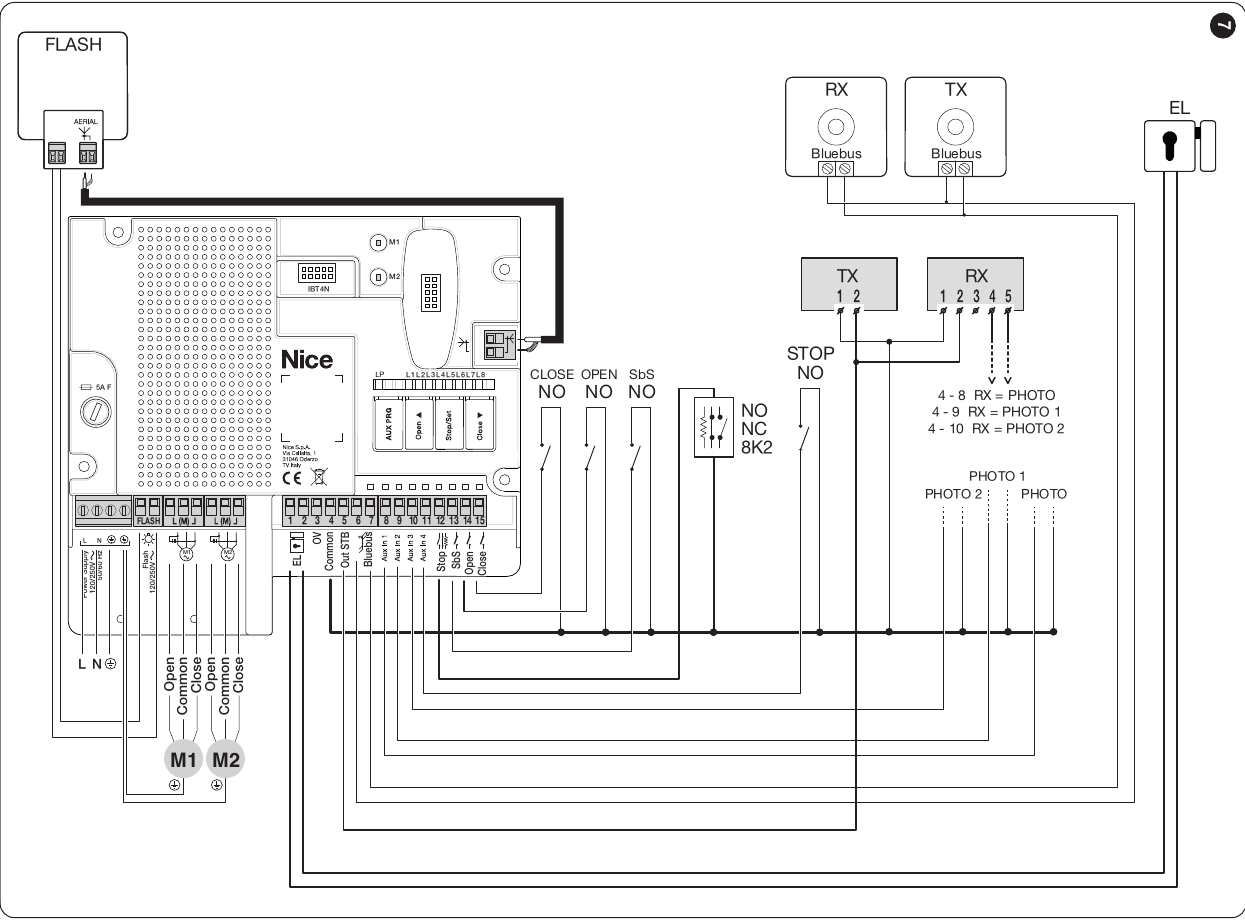

Obrázok 7 NICE: kombinované zapojenie pri zapnutom Standby; napájanie reléových fotobuniek vedie cez OutSTB. Kliknutím obrázok zväčšíte.
Jeden pár EPM bez fototestu, Standby vypnutý: napájanie TX a RX veďte zo svoriek 3/4; kontakt RX C–NC pripojte medzi 4/COMMON a 8/PHOTO. Na NICE EPM platí nasledujúce prepojenie:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; prepojiť s RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Pri inom type reléových fotobuniek sa čísla ich svoriek môžu líšiť. Výstup 5 má na MCA5R30 funkciu OutSTB, nie OGI.
Obrázok 10 NICE: zapojenie fototestu; výstup 5 má funkciu OutSTB, nejde o OGI. Kliknutím obrázok zväčšíte.
Pre fototest podľa obrázka 10 pripojte TX 1 na MC800 svorku 4 a TX 2 na svorku 5. RX zostáva napájaný zo svoriek 3/4 a jeho kontakt C–NC sa pripája na zvolený PHOTO vstup. Výstup 5 nepoužívajte zároveň na inú záťaž. Po zmene zapojenia zopakujte učenie zariadení a otestujte fotobunku pri pohybe.
Aux PRG a LP: pri reléových fotobunkách musí byť LP rozsvietená; pri AUX vstupoch použitých ako koncové spínače musí byť zhasnutá. Nepoužité AUX ponechajte voľné. Po prepnutí overte výsledný stav LP a zopakujte učenie zariadení.
BlueBUS a adresovanie
Fotobunky BlueBUS zapojte dvojvodičovo na svorky 6–7 bez polarity. Ak AUX1–4 slúžia na koncové spínače pohonov, nastavte Aux PRG tak, aby LP nesvietila: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 a AUX4/11 = FCC2. Kontakty koncových spínačov pripájajte voči spoločnej svorke 4; nevyužité vstupy ponechajte voľné.

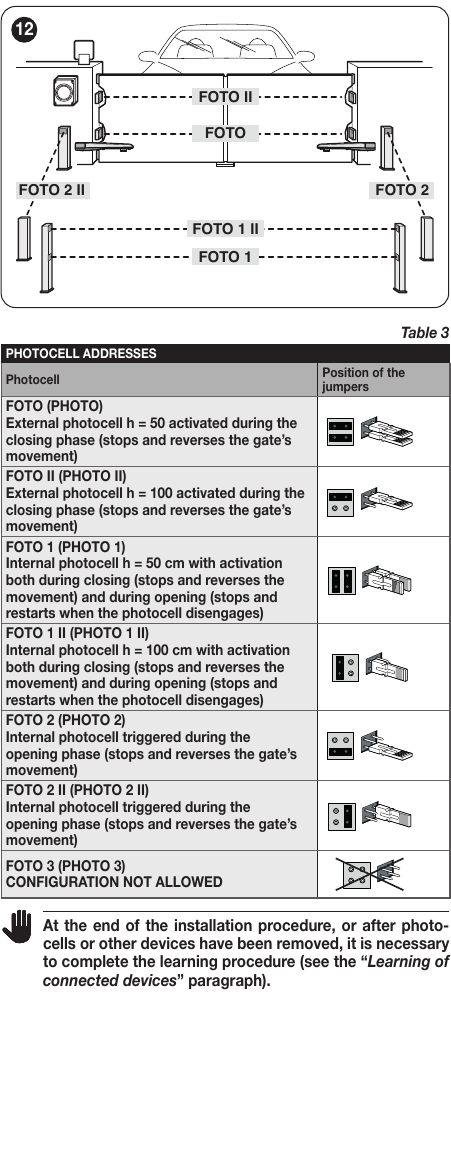

Originálna tabuľka 3 vrátane polôh prepojov: rovnaká adresa na TX a RX jedného páru, odlišná adresa ďalšieho páru. Kliknutím obrázok zväčšíte.
| Adresa | Reakcia |
|---|---|
| FOTO / FOTO II | Pri zatváraní zastaví a obráti smer. |
| FOTO 1 / FOTO 1 II | Pri zatváraní zastaví a obráti; pri otváraní zastaví a po uvoľnení lúča pokračuje. |
| FOTO 2 / FOTO 2 II | Pri otváraní zastaví a obráti smer. |
| FOTO 3 | Pre MC800 nepovolená konfigurácia. |
Kapacita BlueBUS je najviac 15 jednotiek zaťaženia, nie automaticky 15 párov fotobuniek. Po pridaní alebo výmene zariadenia spustite nové učenie.
Zapojenie vstupu STOP
| Zariadenia | Zapojenie |
|---|---|
| Viac NO kontaktov | Paralelne. |
| Viac NC kontaktov | Sériovo. |
| Dve hrany 8,2 kΩ | Paralelne; pri viac ako dvoch zariadeniach kaskádovo s jediným koncovým odporom 8,2 kΩ. |
| NO + NC | Podľa tabuľky 2 NICE paralelne, s odporom 8,2 kΩ v sérii s NC; umožňuje aj kombináciu NO, NC a hrany 8,2 kΩ. |
STOP si pri učení zapamätá pripojený stav. Zmena potom vyvolá zastavenie s krátkym spätným pohybom. Vstup nezakracujte namiesto riešenia poruchy.
Zjednodušený postup zapojenia a nastavenia MC800/MCA5R30
Tento postup opisuje dosku MCA5R30 s jedným párom reléových EPM na PHOTO, ktorý chráni zatváranie. Pri BlueBUS alebo viacerých pároch použite príslušnú schému vyššie.
Krok 0. Zapojenie kabeláže
Prívod L/N/PE, 230 V AC motory M1/M2, kondenzátory a maják zapojte podľa svoriek na doske. Pri jednom krídle zostáva M1 voľné. Fotobunky zapojte podľa zvoleného režimu vyššie; pri EPM bez fototestu a vypnutom Standby pripojte 3/4 na TX/RX a kontakt RX 4–5 medzi 4/COMMON a 8/PHOTO.
Krok 1. Reset iba pri vedomom návrate na výrobné nastavenia
Pri novom zapojení netreba centrálu „pre istotu“ resetovať. Ak potrebujete vymazať vlastné nastavenia, použite postup resetu a potom znova naučte zariadenia aj dráhu.
Krok 2. Zvoľte režim AUX a Standby
Na doske MCA5R30 je tlačidlo Aux PRG. Pri reléových fotobunkách overte svietiacu LP; pri AUX ako koncových spínačoch zhasnutú LP. Pri reléovom zapojení vyberte schému podľa zapnutého alebo vypnutého Standby. Samotná voľba AUX nenahrádza správne napájanie TX/RX.
Po privedení napájania má zelená LED BlueBUS pravidelne blikať približne raz za sekundu, kontrolky fotobuniek majú signalizovať činnosť a maják FLASH má byť vypnutý. Ak niektorá kontrola nevyjde, skontrolujte zapojenie pred učením.
Krok 3. Vyhodnotenie pripojených zariadení
Držte Open + Stop/Set a tlačidlá pustite pri rýchlom blikaní L1/L2 asi po 3 s. Po skončení majú L1/L2 zhasnúť a STOP svietiť. Učenie vykonajte aj bez zariadení na BlueBUS/STOP a opakujte po zmene príslušenstva.
Krok 4. Vyhodnotenie pohybu krídel

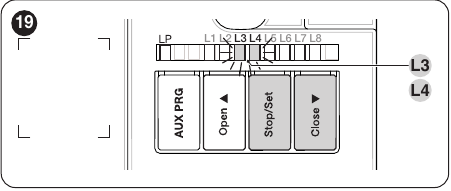

Tlačidlá a LED L3/L4 používané pri učení dráhy. Kliknutím obrázok zväčšíte.
Odblokované krídla presuňte približne do polovice dráhy, pohony znovu zablokujte a pred učením skontrolujte silu motora (úroveň II/L6). Držte Stop/Set + Close a pustite pri rýchlom blikaní L3/L4 asi po 3 s. Centrála postupne zatvorí M1 a M2, otvorí M2 a M1 a napokon zatvorí M1 a M2. Po úspechu L3/L4 zhasnú.
Ak sa niektoré krídlo namiesto zatvárania otvára, učenie prerušte tlačidlom Open alebo Close. Pri odpojenom napájaní zameňte dva smerové pracovné vodiče príslušného motora; COMMON a PE zostávajú. Pri 230 V AC nejde o „prehodenie polarity“. Potom učenie opakujte. Fotobunka alebo STOP môžu učenie prerušiť.
Krok 5. Ovládač a funkčná skúška
Párovanie vykonajte podľa skutočne osadeného prijímača SMXI, OXI alebo iného kompatibilného modulu. Existujúci postup SMXI je uvedený v časti o rádiu; netreba kvôli nemu resetovať centrálu. Vyskúšajte OPEN, CLOSE, STOP, obidva smery a reakciu fotobuniek.
Manuálne nastavenie koncových polôh a spomalenia
R30 používa polohy 0, A a 1. Úplné manuálne učenie sa spúšťa pri rýchlom blikaní L3/L4 krátkym stlačením Stop/Set; zmiešané učenie vybraných polôh vyžaduje predchádzajúce automatické učenie. Bod A sa dá konfigurovať až po získaní otvorenej polohy príslušného krídla.

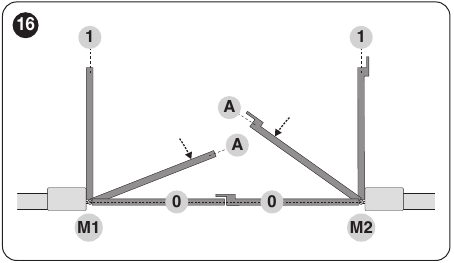

Originálny obrázok 16 NICE. Kliknutím obrázok zväčšíte.
Úplné ručné učenie
Brána musí stáť, motory musia byť zablokované do prevádzky a pripojené zariadenia už naučené. Stlačte spolu Stop/Set + Close, približne po 3 s ich pustite pri rýchlom blikaní L3/L4 a krátko stlačte Stop/Set. Rozbliká sa poloha L1. Krátke Open alebo Close presúva výber blikajúcej LED; podržaním Open alebo Close posúvate príslušné krídlo. V každej želanej polohe podržte Stop/Set najmenej 3 s. Po 2 s sa príslušná LED rozsvieti trvalo, po pustení začne blikať ďalšia. Medzi nadväzujúcimi stlačeniami nenechajte viac než 10 s, inak sa postup ukončí a uloží dovtedy vykonané zmeny.
| Poradie / LED | Čo nastaviť | Ako potvrdiť |
|---|---|---|
| 1 / L1 | M1 do úplne zatvorenej polohy 0 | Držte Stop/Set aspoň 3 s; potom bliká L2. |
| 2 / L2 | M2 do úplne zatvorenej polohy 0 | Držte Stop/Set aspoň 3 s; potom bliká L5. |
| 3 / L5 | M2 do bodu A, kde pri zatváraní začína spomaľovať | Držte Stop/Set aspoň 3 s; potom bliká L6. |
| 4 / L6 | M1 do bodu A, kde pri zatváraní začína spomaľovať | Držte Stop/Set aspoň 3 s; potom bliká L7. |
| 5 / L7 | M2 do úplne otvorenej polohy 1 | Držte Stop/Set aspoň 3 s; potom bliká L8. |
| 6 / L8 | M1 do úplne otvorenej polohy 1 | Držte Stop/Set aspoň 3 s a tlačidlo pustite. |
Výrobca uvádza, že body A možno nastaviť až po získaní otvorených polôh. Ak ich doska pri prvom ručnom učení ešte nemá, uložte najprv L7/L8 a potom postup opakujte pre L5/L6. Pri jednom krídle sa používajú iba L2, L5 a L7. Po učení vykonajte celý otvárací aj zatvárací cyklus; pri otvorení majú krídla zastaviť niekoľko centimetrov pred mechanickým dorazom, pri zatvorení dosadnúť na zatvárací doraz.
Zmiešané doladenie naučených polôh
Najprv musí úspešne prebehnúť automatické učenie. Potom držte Stop/Set + Close a tlačidlá pustite, keď začne blikať L1. Krátkym Open/Close vyberte LED polohy, podržaním posuňte krídlo a polohu uložte podržaním Stop/Set najmenej 3 s. Rovnakým spôsobom upravte ďalšie polohy. Po zmene vyskúšajte celý cyklus brány.
Režim Standby
MC800 s doskou MCA5R30 má úsporný režim Standby. Keď je zapnutý, centrála doň prejde približne 5 minút po správne dokončenom pohybe; ak ešte nie je nakonfigurovaná, približne po 10 minútach. V tomto režime sa vypína výstup OutSTB a spotreba samotnej centrály pri správnom zapojení klesá pod 0,5 W bez započítania príslušenstva. Reléové fotobunky zapojte podľa toho, či je Standby zapnutý alebo vypnutý.
Pri zapnutí napájania tri bliknutia LED L1–L8 potvrdzujú aktívny Standby. Na zmenu režimu držte súčasne Open + Stop/Set + Close a pustite pri treťom bliknutí; po zapnutí L1–L8 znovu trikrát bliknú, po vypnutí nie. Po zmene skontrolujte zapojenie a otestujte fotobunky.
Programovanie funkcií a parametrov
Na stojacej bráne držte Stop/Set do blikania L1. Open/Close vyberá položku. V úrovni I krátke Stop/Set zmení stav: krátky záblesk = OFF, dlhý = ON. Z výroby sú funkcie úrovne I vypnuté. Medzi nadväzujúcimi tlačidlami nečakajte dlhšie než 20 s; po skončení počkajte asi 10 s na opustenie režimu.
Úroveň I – funkcie ON/OFF
| LED – funkcia | Stav ON a OFF |
|---|---|
| L1 – Automatické zatváranie | ON: Po otvorení odpočíta pauzu a zatvorí. OFF (z výroby): Poloautomatický režim. |
| L2 – Zatvorenie po fotobunke | ON: Pri aktívnej L1 skráti pauzu po zásahu na 5 s; aj bez L1 môže po zásahu spustiť zatvorenie s nastavenou pauzou. OFF (z výroby): Bez tejto väzby. |
| L3 – Vždy zatvoriť | ON: Po obnovení prúdu 10 s vyhodnotí otvorenú bránu a po 5 s predblikania ju zatvorí. OFF (z výroby): Brána zostane v polohe. |
| L4 – Dotlačenie pre zámok | ON: Pred otvorením krátko pritlačí do zatvorenia. OFF (z výroby): Bez dotlačenia. |
| L5 – FLASH ako osvetlenie | ON: Mení funkciu výstupu FLASH na pomocné svetlo. OFF (z výroby): FLASH ovláda maják. |
| L6 – Predblikanie | ON: Maják bliká 3 s pred pohybom. OFF (z výroby): Začne s pohybom. |
| L7 – CLOSE ako Partial Open 1 | ON: Vstup CLOSE vyvoláva čiastočné otvorenie. OFF (z výroby): Vstup zatvára. |
| L8 – Udržiavanie tlaku | ON: Pre vhodné hydraulické pohony po 4 h uzavretia obnoví tlak krátkym zatvorením. OFF (z výroby): Bez obnovy tlaku. |
Úroveň II – hodnoty parametrov
Vyberte vstupnú LED parametra, potom držte Stop/Set asi 3 s do rozsvietenia LED aktuálnej hodnoty. Stop/Set stále držte a Open/Close zvoľte novú hodnotovú LED. Po pustení počkajte na návrat do bežného režimu. Vstupná LED a LED hodnoty majú odlišný význam. Zvýraznená hodnota je továrenská predvoľba.
| Vstupná LED – parameter | LED nastavenia – hodnota |
|---|---|
| L1 – Čas pauzy Doba pred automatickým zatvorením. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Krokovanie Sekvencia povelov SbS, OPEN, CLOSE a rádia; pri L4, L5, L7 a L8 sa mení aj správanie OPEN a CLOSE. |
L1 – otvor–stop–zatvor–stop L2 – otvor–stop–zatvor–otvor L3 – otvor–zatvor–otvor–zatvor L4 – kondomínium L5 – kondomínium 2 L6 – krokovanie 2; krátky povel čiastočne otvára L7 – ovládanie držaním L8 – poloautomatické otvorenie, zatvorenie držaním |
| L3 – Oneskorenie otvorenia Odstup pri otváraní krídel ako podiel pracovného času. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Oneskorenie zatvorenia Odstup pri zatváraní krídel ako podiel pracovného času. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Vyváženie časov Mení dĺžku zatvárania voči otváraniu. Počiatočnú hodnotu odčítajte z LED konkrétnej dosky. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Sila motorov Sila oboch motorov; pred zvýšením skontrolujte mechaniku. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Čas rozbehu Trvanie rozbehu na začiatku pohybu. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Čiastočné otvorenie Rozsah povelu Partial Open 1. Pri oboch krídlach sa podiel počíta z menšieho nastaveného otvorenia. |
L1 – M2 na ¼ L2 – M2 na ½ L3 – M2 na ¾ L4 – celé M2 L5 – obe krídla na ¼ L6 – obe krídla na ½ L7 – obe krídla na ¾ L8 – obe krídla na menšie plné otvorenie |
Pri L2/L4 (kondomínium) povel SbS alebo OPEN pri otváraní nič nemení a CLOSE obráti smer; pri zatváraní SbS alebo OPEN obráti smer a CLOSE nič nemení. L2/L5 má rovnaký základ, ale povel držaný dlhšie než 2 s vyvolá STOP. Pri L2/L6 krátky povel do 2 s spôsobí čiastočné otvorenie; L2/L7 vyžaduje trvalé držanie povelu a L2/L8 držanie pri zatváraní.
Pri parametri II/L5 sú ako predvoľba označené dve hodnoty: L4 = 40 % aj L5 = 60 %. Pred zmenou odčítajte skutočne svietiacu hodnotovú LED na konkrétnej doske.
Príklad 60 s: zapnite úroveň I/L1 a pri úrovni II/L1 zvoľte hodnotovú L5. Ak je aktívna L2 po fotobunke, môže sa pauza skrátiť.
Diaľkové ovládanie a servisné programátory
Prijímač SMXI alebo OXI z existujúcej zostavy možno ponechať, ak je kompatibilný s používanými ovládačmi. Zásuvný prijímač osadzujte pri odpojenom napájaní. Pri novom prijímači sa riaďte jeho vlastným návodom; samotná rovnaká frekvencia ovládačov nestačí.

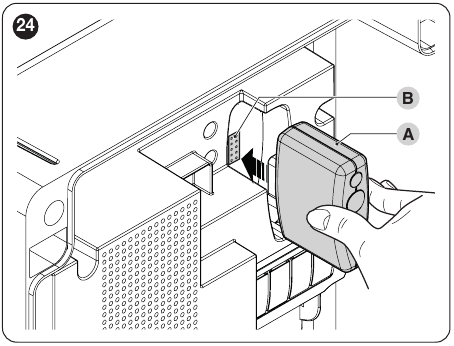

Obrázok 24 NICE. Kliknutím obrázok zväčšíte.
| Výstup prijímača SMXI/SMXIS alebo OXI v režime 1/2 | Povel centrály |
|---|---|
| 1 | SbS – krokovanie |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Pre existujúci SMXI: v režime I podržte tlačidlo prijímača aspoň 3 s do rozsvietenia LED, potom do 10 s podržte tlačidlo ovládača aspoň 2 s. Tri bliknutia potvrdia uloženie. Pre jeden konkrétny povel použite príslušný režim II prijímača; tento postup neprenášajte automaticky na OXI či OXIBD.
NICE OXIBD sa osádza do SM konektora; anténa sa pripája priamo do prijímača. Ovládač NICE ON3EBD párujte podľa návodu použitého prijímača. Rozšírené povely v nasledujúcej tabuľke platia pre prijímače OXI/OXIFM/OXIT/OXITFM. Pri OXIBD sa riaďte jeho vlastným návodom.
Rozšírený režim II prijímačov OXI/OXIFM/OXIT/OXITFM: číslo povelu priraďte tlačidlu podľa návodu daného prijímača. Nasledujúca tabuľka nepopisuje režim OXIBD.
| Č. | Povel | Účinok |
|---|---|---|
| 1 | SbS | Krokovanie. |
| 2 | Partial 1 | Čiastočné otvorenie podľa parametra úrovne II/L8. |
| 3 | OPEN | Otvorenie. |
| 4 | CLOSE | Zatvorenie. |
| 5 | STOP | Zastavenie pohybu. |
| 6 | SbS kondomínium | Povel v režime kondomínium. |
| 7 | SbS s vysokou prioritou | Povel prijíma aj zamknutá automatizácia. |
| 8 | Partial 2 | Krídlo M2 sa otvorí do polovice. |
| 9 | Partial 3 | Obe krídla sa otvoria do polovice. |
| 10 | Otvoriť a uzamknúť | Po otvorení zamkne ďalšie bežné povely. |
| 11 | Zatvoriť a uzamknúť | Po zatvorení zamkne ďalšie bežné povely. |
| 12 | Uzamknúť automatizáciu | Zastaví pohyb a uzamkne ďalšie bežné povely. |
| 13 | Odomknúť automatizáciu | Obnoví bežné ovládanie. |
| 14 | Osvetlenie s časovačom | Zapne pomocné svetlo s časovým vypnutím. |
| 15 | Osvetlenie ON/OFF | Strieda zapnutie a vypnutie pomocného svetla. |
BusT4 a programovanie

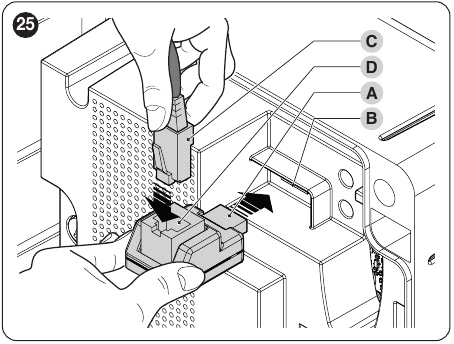

NICE IBT4N sa osádza pri vypnutom napájaní do konektora dosky. Umožní pripojiť NICE OVIEW podľa jeho návodu. Pri module NICE BIDIWIFI overte kompatibilitu a dostupné funkcie pre MCA5R30 podľa aktuálneho návodu modulu.
Obrázok 25 NICE. Kliknutím obrázok zväčšíte.
Diagnostika a riešenie problémov
Pri chybe si poznačte počet červených bliknutí BlueBUS a stav ďalších LED. Dva rýchle zelené záblesky znamenajú zmenu vstupu alebo prijatý povel. Pri aktívnom Standby môže byť po nečinnosti časť signalizácie vypnutá.

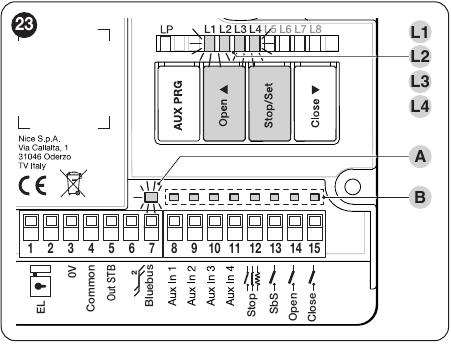

Obrázok 23 NICE označuje BlueBUS, STOP a stavové LED. Kliknutím obrázok zväčšíte.
| Prejav / kód | Kontrola a riešenie |
|---|---|
| 1 červené | Zmena zostavy BlueBUS – skontrolujte adresy a zopakujte učenie. |
| 2 červené | Fotobunka bráni pohybu – prekážka, smerovanie, napájanie a zapojenie. |
| 4 červené | STOP – skontrolujte bezpečnostné zariadenie a vedenie. |
| 5 červených | Chyba vnútorných parametrov; po 30 s skúste povel, pri návrate chyby servis. |
| 7 červených | Elektrická chyba; L1 = ochrana/odpojený motor, L2 = chybný naučený koncový spínač, L3 = prítomný nenaučený koncový spínač, L4 = všeobecná anomália. |
| 8 červených | Trvalý povel – skontrolujte tlačidlo alebo relé. |
| 9 červených | Automatizácia uzamknutá povelom; odblokujte príslušným povelom. |
| LED na doske | Význam / prvá kontrola |
|---|---|
| BlueBUS zelená 1×/s | Bežná činnosť. |
| BlueBUS stále zhasnutá / svieti | Napájanie, poistka alebo porucha dosky. |
| STOP nesvieti | Aktívny alebo chybný STOP. |
| SbS / OPEN / CLOSE svieti | Príslušný vstup je aktívny; trvalý stav bez povelu vysvetľuje blokovanie. |
| LS1/LS2 OPEN/CLOSE | Pri pripojených koncových spínačoch čítajte podľa ich zapojenia a režimu AUX; zmena stavu má zodpovedať pohybu. |
| L1 + L2 pomaly blikajú | Učte zariadenia. |
| L3 + L4 pomaly blikajú | Učte dráhu alebo overte zmenené nastavenie dosky. |
Poistka 5 A F
Doska MCA5R30 má rýchlu poistku 5 A F. Pri kontrole odpojte napájanie a nahraďte ju iba zhodným typom.
Na kryte je označenie 5 A F. Kliknutím obrázok zväčšíte.
Vymazanie pamäte centrálnej jednotky
Reset vymaže vlastné nastavenia; nie je povinným prvým krokom pri novom zapojení. Držte Open + Close, kým L1/L2 nezačnú blikať, potom pustite. Znovu nastavte režim AUX, naučte zariadenia a dráhu, prejdite vlastné parametre a vykonajte skúšky. Pamäť zásuvného prijímača má samostatný postup.
Dočasný pohyb pri poruche bezpečnostného prvku
Ak zariadenie pri poruche bezpečnostného vstupu odmieta bežný povel, výrobca umožňuje dočasný pohyb s trvalým držaním povelu: vyšlite povel, do 3 s ho zopakujte a držte. Asi po 2 s sa brána pohybuje iba počas držania. Potom odstráňte príčinu poruchy a znovu vyskúšajte bezpečnostné zariadenia.
Technické parametre a kontrola
| Parameter | MCA5R30 / MC800R30 |
|---|---|
| Napájanie centrály | 120–250 V AC, 50/60 Hz; v našej sieti 230 V AC. |
| Menovitý príkon | 900 W. |
| Spotreba v Standby | Menej ako 0,5 W bez príslušenstva pri zapojení podľa originálnej schémy. |
| Motory | Jeden alebo dva vhodné 230 V AC pohony. |
| FLASH | Maják na sieťové napätie, max. 21 W. |
| EL | Elektrický zámok 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; pri Standby sa vypína. |
| BlueBUS | Najviac 15 jednotiek zaťaženia. |
| Pracovná teplota / krytie | −20 až +55 °C / IP54 pri neporušenom boxe. |
| Rozmery a hmotnosť boxu | 310 × 232 × 122 mm; 4,1 kg. |
Po nastavení vyskúšajte otvorenie, zatvorenie a zastavenie každým používaným povelom. Každý pár fotobuniek a každé zariadenie STOP otestujte samostatne aj počas pohybu; skontrolujte poradie krídel a dorazy. Pri výpadku napájania sa odblokujú samotné pohony podľa ich návodu.
Automatizáciu skontrolujte najmenej každých 6 mesiacov. Pri servisnej požiadavke pomôže označenie MCA5R30 a motorov, fotografia svoriek, stav LED a počet červených bliknutí BlueBUS.
PDF nižšie patrí staršej doske MCA5 s OGI a Photo PRG. Dodávaná MCA5R30 má OutSTB a Aux PRG; pri jej zapájaní a nastavovaní použite postupy vyššie na tejto stránke.
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
