NICE Walky WL1024 - pohon bez riadiacej jednotky pre bránu do 1,8m/180kg
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
603,60 € s DPH
| Hmotnosť |
|---|
| 4,30 kg |
Popis produktu NICE Walky WL1024 - pohon bez riadiacej jednotky pre bránu do 1,8m/180kg
NICE WALKY WL1024 je kĺbový motor 24 V DC bez riadiacej jednotky. Slúži ako druhý pohon dvojkrídlovej brány a pripája sa k NICE WALKY WL1024C, ktorý obsahuje riadiacu jednotku WLA1. Samotný WL1024 nemá prijímač, programovacie tlačidlá ani vlastné sieťové napájanie.
Pohon je nevratný; pri výpadku napájania možno krídlo odblokovať kľúčom a ovládať ručne. Dĺžku a hmotnosť krídla vyberajte spolu podľa grafu použitia.
Riadenie a kompatibilné príslušenstvo
Všetko príslušenstvo sa pripája do WLA1 v motore WL1024C. Do WL1024 patrí iba prívod od riadiacej jednotky. Pre jednokrídlovú bránu zvoľte WL1024C; pre dvojkrídlovú bránu použite jeden WL1024C a jeden WL1024.
| Čo | Prečo | Typ |
|---|---|---|
| Riadenie druhého krídla | Napája a ovláda oba motory; nastavuje dráhu, silu a rýchlosť motorov. | |
| Fotobunky | Kontrola prejazdu; zapojenie dvoma vodičmi bez polarity. | |
| Diaľkové ovládanie | Zásuvný prijímač a zodpovedajúci ovládač; príslušenstvo samostatného motora sa dokupuje. | |
| Výstražné svetlo | Signalizuje pohyb. WLT sa montuje na WL1024C a pripája do jeho FLASH konektora. | |
| Záloha pri výpadku | Batéria sa pripája do WL1024C a napája zostavu oboch motorov. | |
| Solárne napájanie | Možnosť prevádzky bez siete po posúdení spotreby a podmienok miesta. |
Motor, riadenie alebo kompletná sada
| WL1024C | WL1024 | Dvojkrídlové sady |
|---|---|---|
Motor s WLA1 Pre jedno krídlo alebo ako riadiaci motor dvojkrídlovej brány. | Druhý motor bez riadenia Tento výrobok. Pripája sa k WL1024C; samostatne bránu neovláda. | Základná sada S fotobunkami S príslušenstvom  |
Dvojkrídlové sady obsahujú WL1024C, WL1024, prijímač OXIBD a ovládač MYGO4. Verzia s fotobunkami pridáva EPMB; sada s príslušenstvom aj WLT. Dva motory nezvyšujú povolenú dĺžku ani hmotnosť jedného krídla.
Balenie samostatného motora
Samostatný WL1024 obsahuje motor, kĺbové rameno s upevňovacími dielmi, montážne konzoly a odblokovacie kľúče. Neobsahuje WLA1 ani rádiové ovládanie; riadenie zabezpečuje WL1024C. Kotvy do konkrétneho podkladu a pevné dorazy treba zabezpečiť podľa montáže.
Kedy je WALKY WL1024 vhodný
| Vyhotovenie | Použitie |
|---|---|
| Plné rameno | Krídlo do 1,8 m pri 100 kg; do 180 kg pri 0,8 m. Uhol podľa geometrie najviac 110°. |
| Skrátené rameno | Krídlo do 1,6 m pri 100 kg; uhol najviac 90°. Ostatné kombinácie dĺžky a hmotnosti podľa príslušnej oblasti grafu. |
| Výška krídla | Najviac 2 m. Plná výplň a vietor zvyšujú zaťaženie. |
| Stav brány | Plynulý ručný pohyb v oboch smeroch, bez miest s vyšším odporom. Krídlo po pustení zostáva stáť. |
| Použitie | Krídlová brána s otváraním dovnútra a dostatočným miestom na pohyb ramena. |

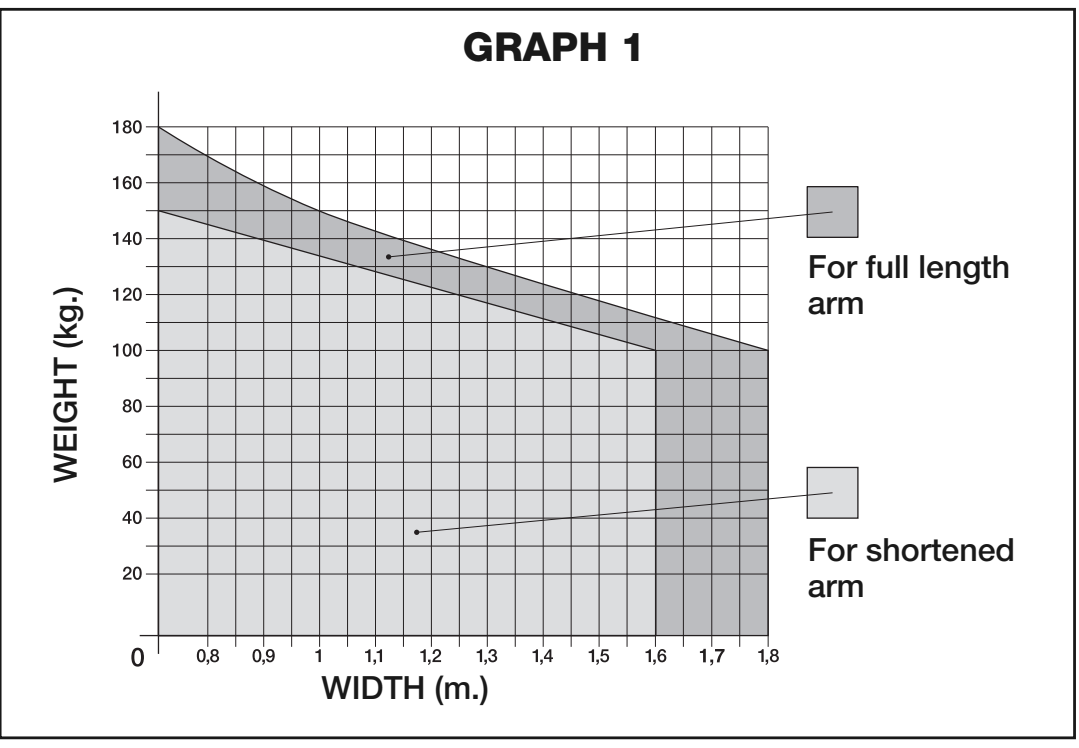

Hodnoty 1,8 m a 180 kg sú samostatné krajné limity. V grafe je vodorovne dĺžka krídla v metroch, zvislo hmotnosť v kilogramoch; priesečník musí ležať v povolenej sivej oblasti pre zvolenú dĺžku ramena. Biela oblasť nie je prípustná.

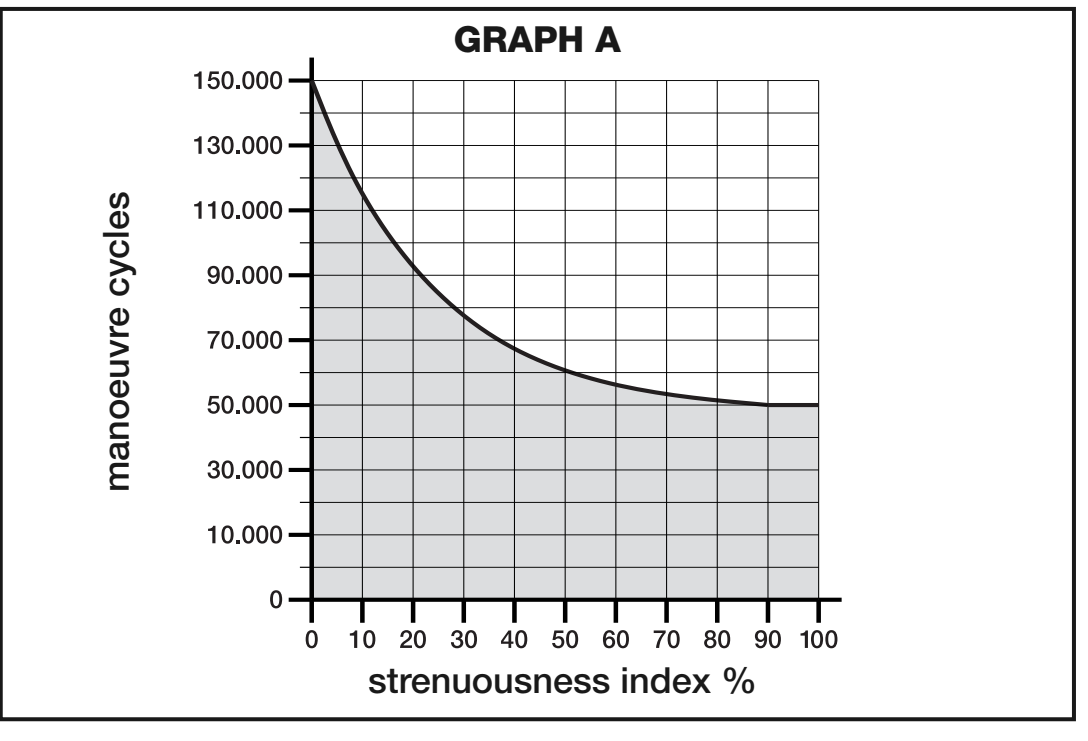

Zaťaženie a orientačná životnosť
Životnosť ovplyvňuje dĺžka a hmotnosť krídla, teplota, výplň a vietor. Sčítajte index pre dĺžku a hmotnosť s ďalšími prítomnými vplyvmi. Graf ukazuje orientačný počet cyklov pri údržbe, nie záruku počtu rokov.
| Vlastnosti celej automatizácie | Index | Graf životnosti | |
|---|---|---|---|
| Plné rameno | Skrátené rameno | ||
| Krídlo pod 1,2 m; nad 100 kg / pod 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Krídlo 1,2–1,6 m; nad 80 kg / pod 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Krídlo nad 1,6 m; nad 60 kg / pod 60 kg | 55 % / 40 % | Neprípustné | |
| Teplota nad 40 °C alebo pod 0 °C, prípadne vlhkosť nad 80 % | +15 % | +15 % | |
| Plná výplň | +15 % | +10 % | |
| Veterné miesto | +15 % | +10 % | |
Pri hmotnosti presne na hranici uvedeného pásma počítajte pri výbere s vyšším indexom. Pri väčšom odpore pohybu alebo vetre nechajte vhodnosť zostavy posúdiť montážnikom.

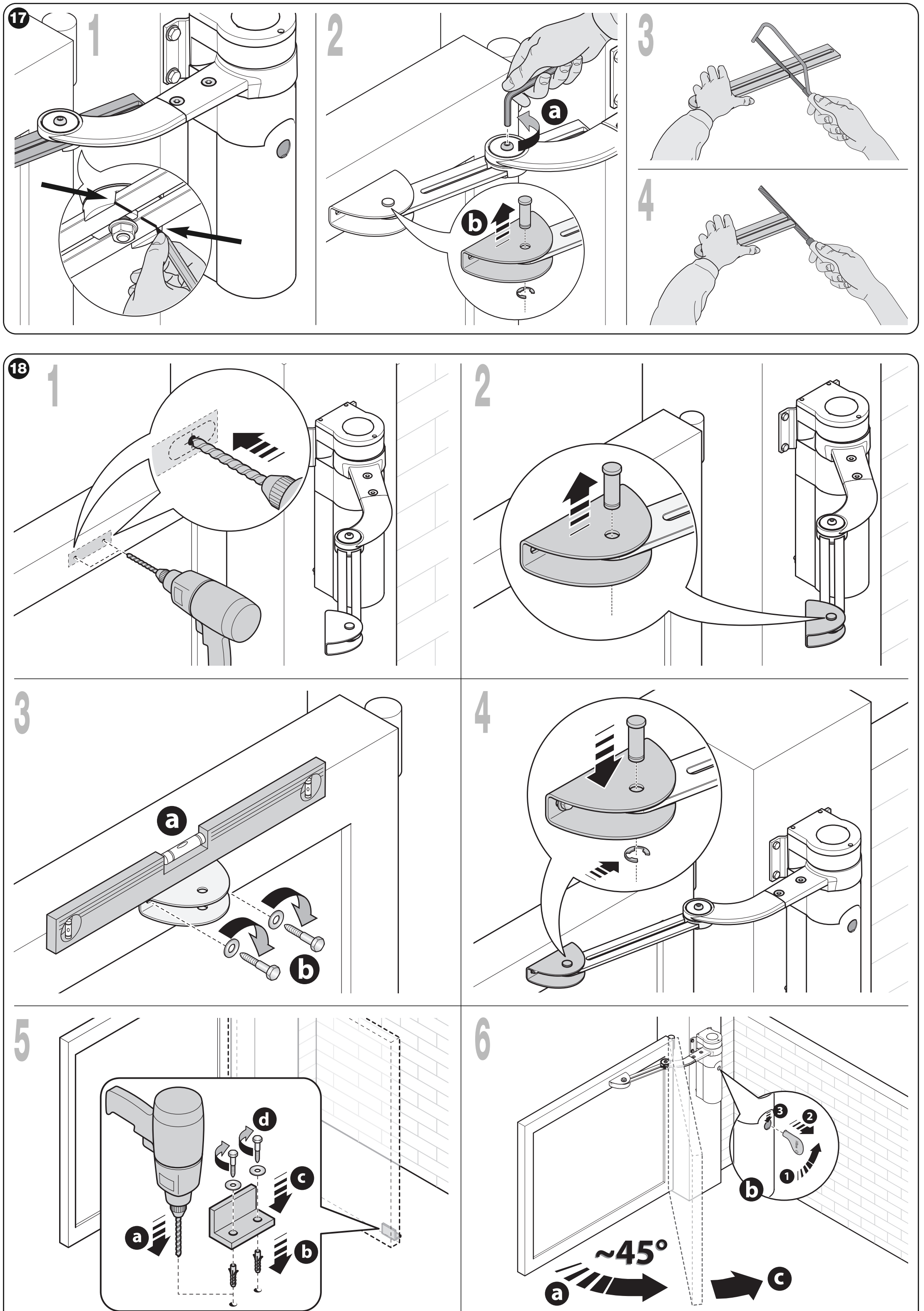

Montáž konzol a plného ramena
Montáž a elektrické zapojenie zverte odbornému montážnikovi. Pred prácou odpojte sieť aj prípadnú batériu alebo solárny zdroj. Pohon nesmie opravovať zle zavesenú, poškodenú alebo zadierajúcu sa bránu.

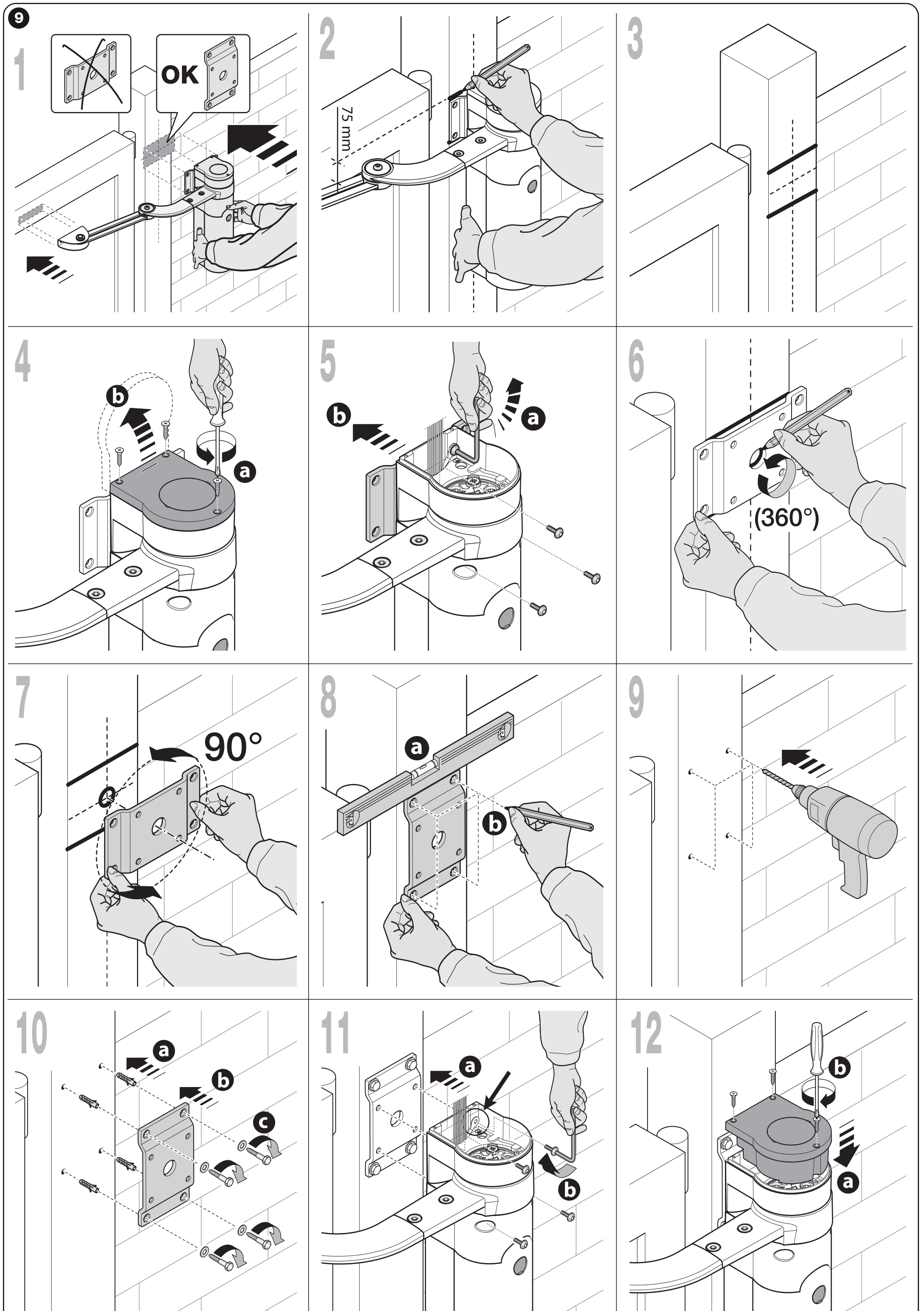

Montážna plocha, rozmery A/B a priestor E
| Podmienka | Čo dodržať |
|---|---|
| Plocha na stĺpiku | Najmenej 80 mm široká pevná montážna plocha. Pri šírke 80–135 mm otočte zadnú upevňovaciu konzolu o 90° podľa obrázka. |
| Poloha motora | Zvislo, s ramenom hore. Motor sa nesmie montovať obrátene s ramenom smerom dole. |
| Predná konzola | Kotviť do pevnej časti krídla, napríklad nosného rámu; motor aj rameno musia byť vodorovne vyrovnané. |

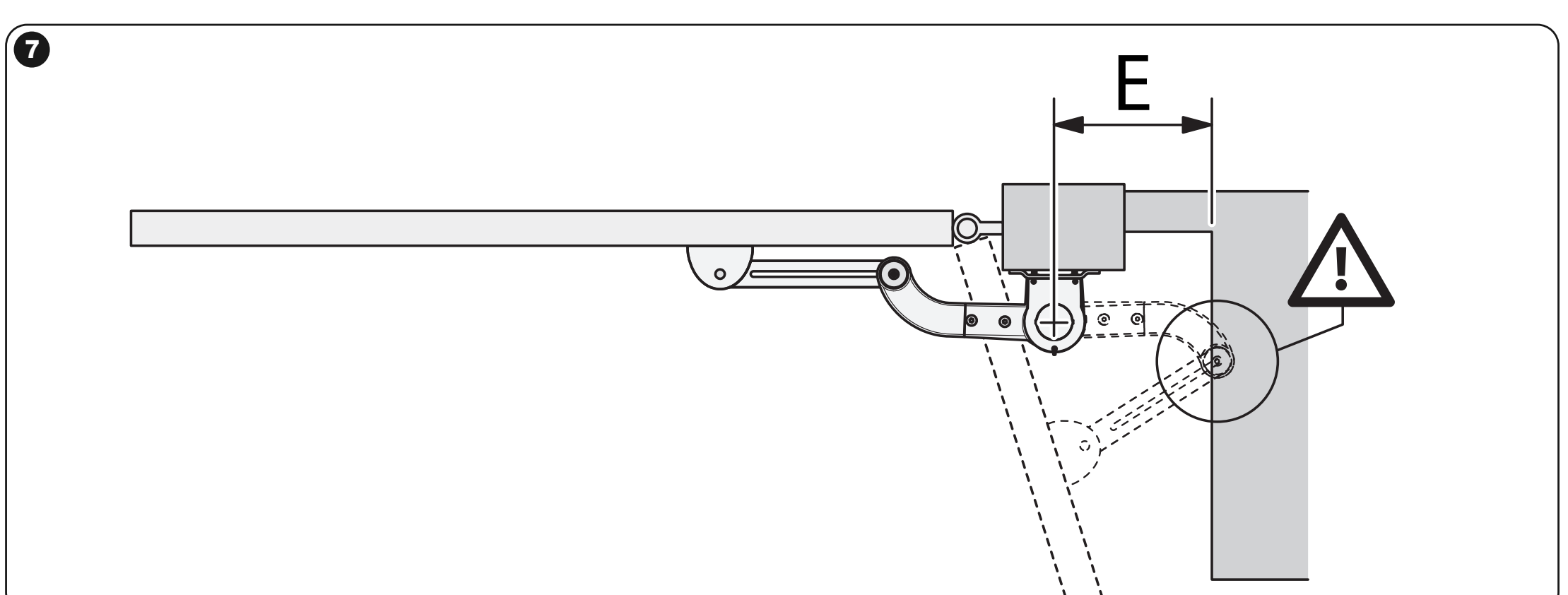

| Priestor E | 80–299 mm: rameno treba skrátiť, otvorenie najviac 90°. Od 300 mm: plné rameno, podľa A/B otvorenie najviac 110°. |

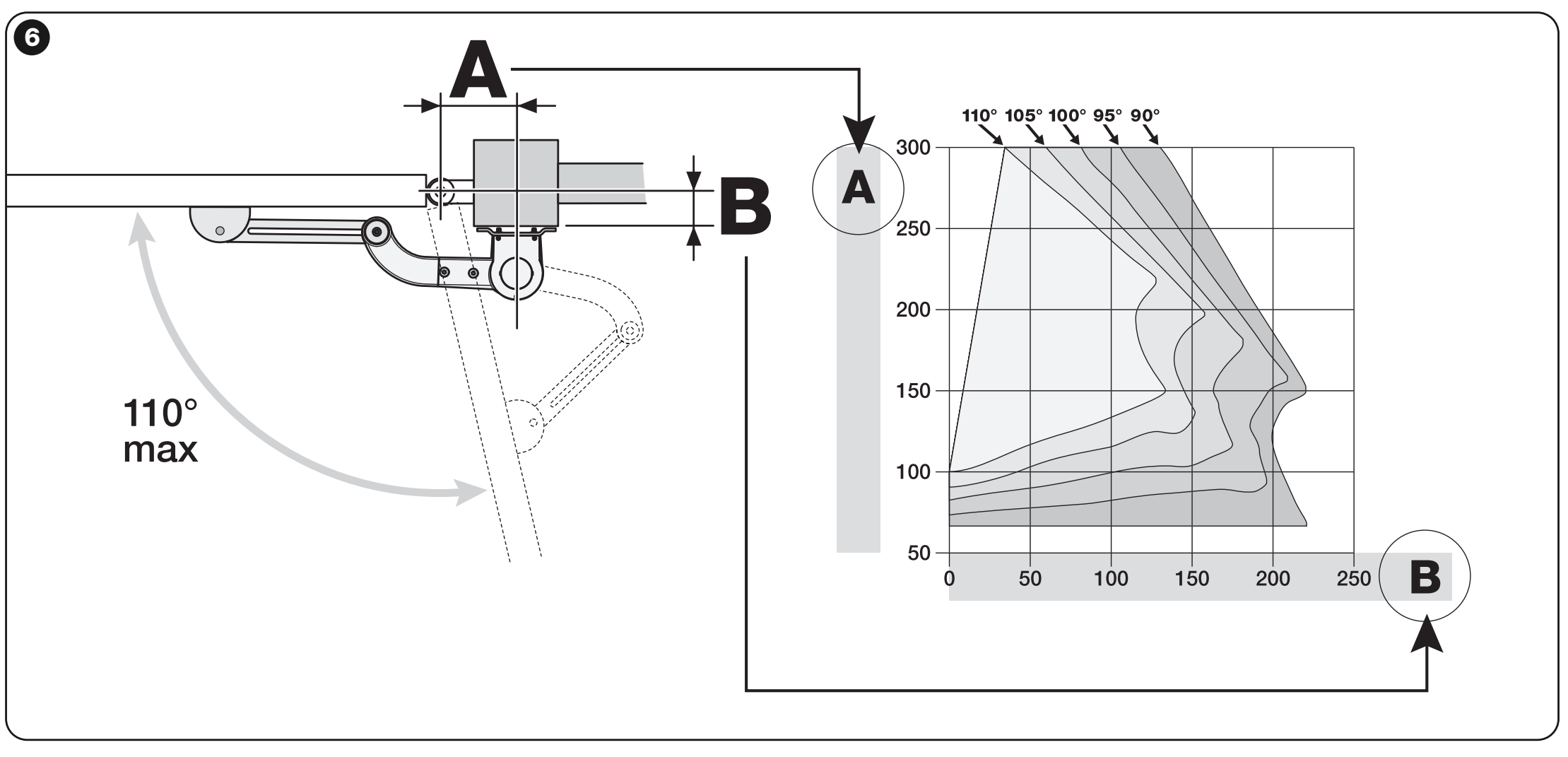

| Rozmery A/B | Zmerajte B od osi závesu po montážnu plochu. A určte pre zvolený uhol tak, aby bod A/B ležal v povolenej oblasti grafu. |
| Dorazy | Pevné a dostatočne odolné mechanické dorazy pri otvorení aj zatvorení; nie sú automaticky súčasťou samostatného motora. |

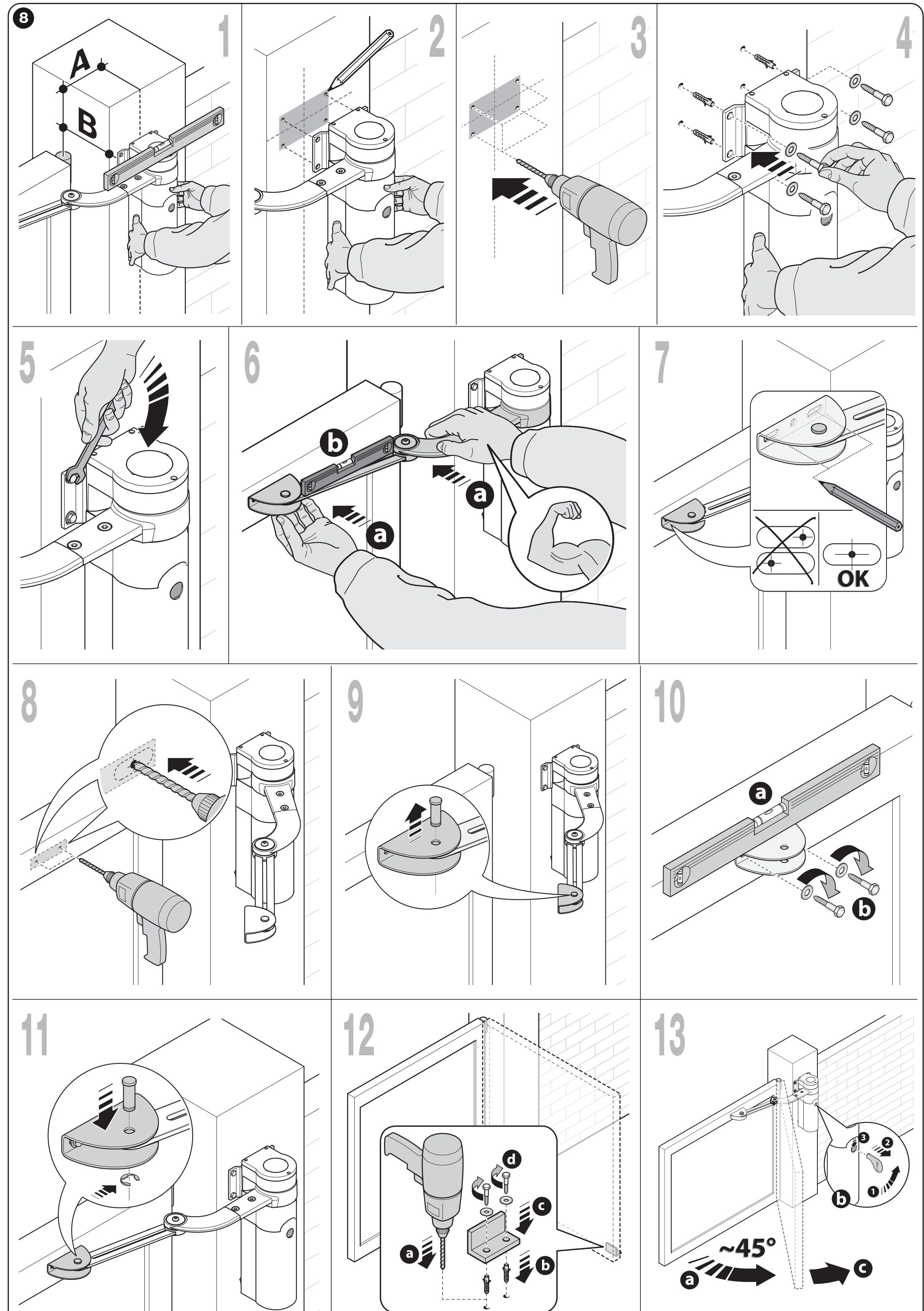

- Pripravte pevné otvorené a zatvorené dorazy, určte požadovaný uhol a montážne rozmery A/B. Overte celý priestor pohybu ramena.
- Zostavte rameno a upevnite zadnú konzolu vhodnými kotvami do nosného podkladu. Pohon osaďte zvislo a odblokujte.
- Pri zatvorenom krídle vysuňte rameno do jeho najväčšieho vystretia a overte jeho mechanické zaistenie v krajnej polohe. Nastavte prednú konzolu do pevnej časti rámu. Zakrivené rameno smeruje ku krídlu; rameno vyrovnajte vodorovne.
- Konzolu najprv upevnite dočasne. Ručne prejdite celú dráhu a overte, že rameno nekoliduje so stĺpikom ani stenou a krídlo dosahuje oba dorazy.
- Dokončite upevnenie, vložte čapy a poistné Benzing krúžky. Vyrovnanie prednej konzoly umožní aj kontrolný rozmer 75 mm z montážneho obrázka.
- Krídlo presuňte približne do polovice dráhy, zablokujte motor kľúčom a miernym ručným pohybom nechajte prevod zapadnúť.

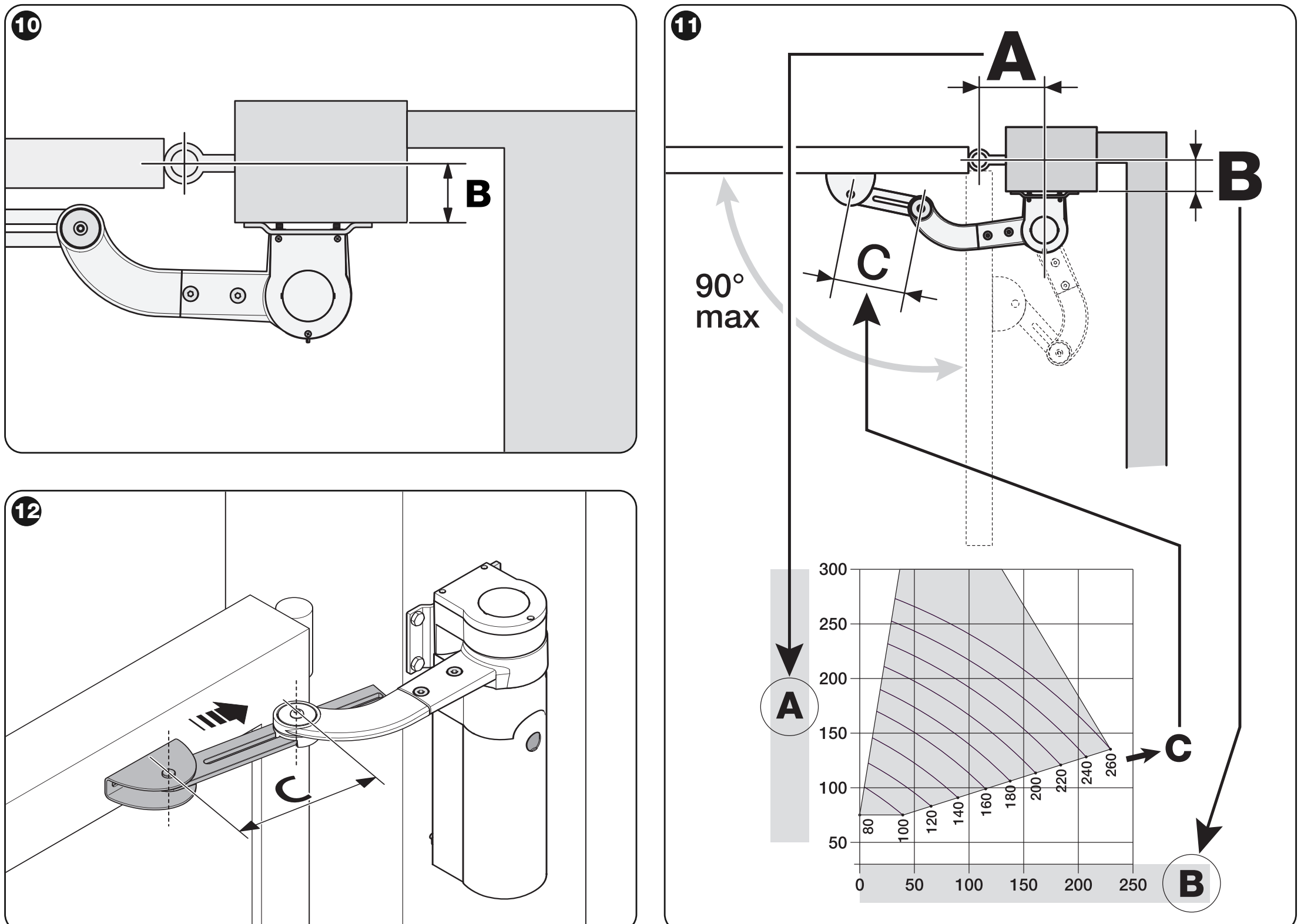

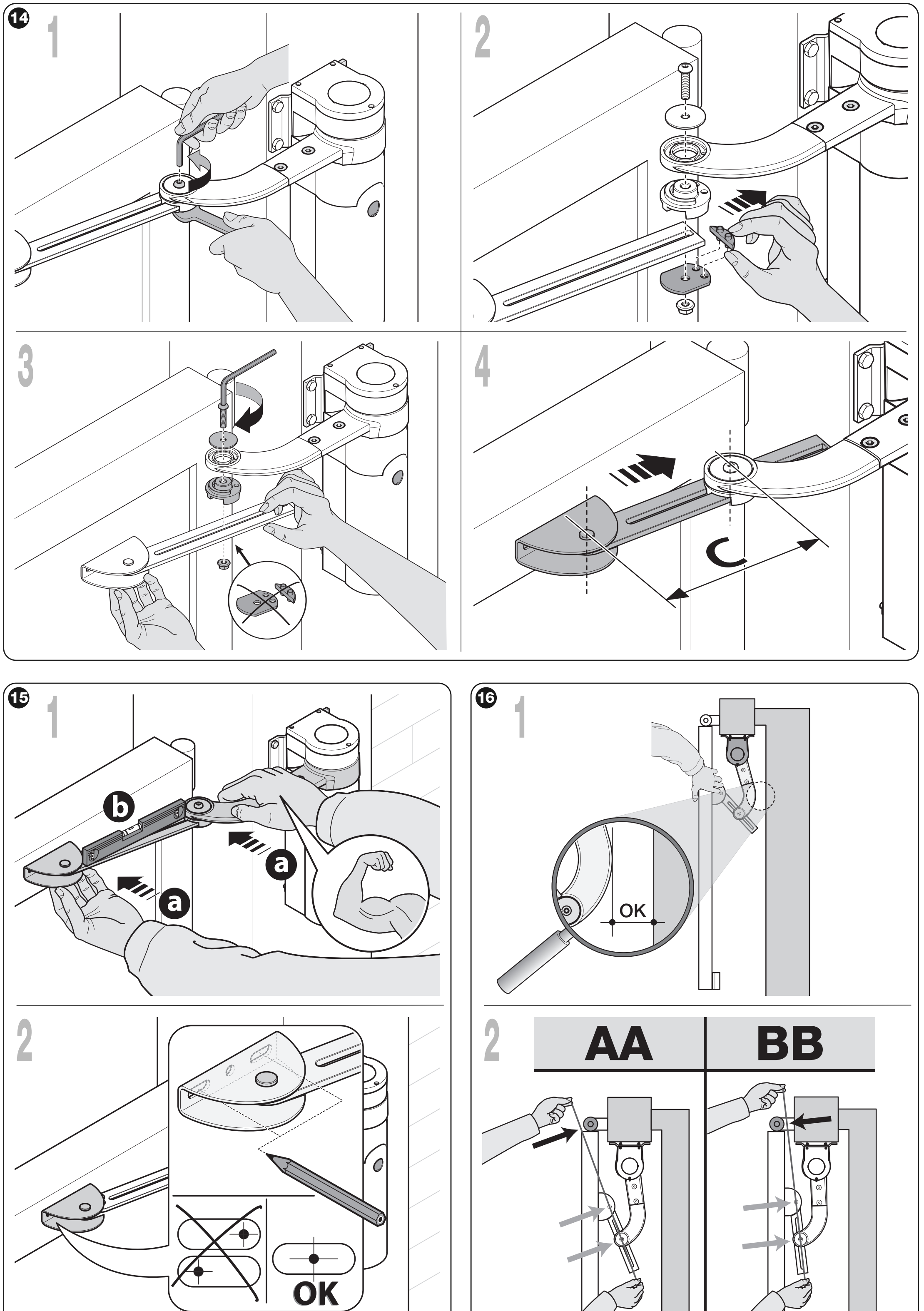

Skrátenie ramena pri obmedzenom priestore
Skrátenie patrí montážnikovi a musí predchádzať konečnému upevneniu konzoly. Najväčší uhol skráteného ramena je 90° a najväčšia dĺžka krídla 1,6 m podľa grafu zaťaženia.
- Nastavte otvorenú polohu do 90° a dočasný doraz. Zmerajte B; z grafu pre skrátené rameno určte A a vzdialenosť C medzi čapmi.
- Rameno nastavte na C a prednú konzolu upevnite dočasne na zatvorenom krídle. Pri otvorení overte polohu čapov voči závesu podľa obrázka AA/BB.
- Ak napnutá kontrolná šnúra prechádza ako BB, zväčšite C o niekoľko milimetrov a skúšku opakujte až do polohy AA, bez kontaktu ramena s prekážkou.
- Až po overení geometrie rameno odrežte podľa pôvodného výkresu, zostavte ho, definitívne upevnite konzolu a pevné dorazy.

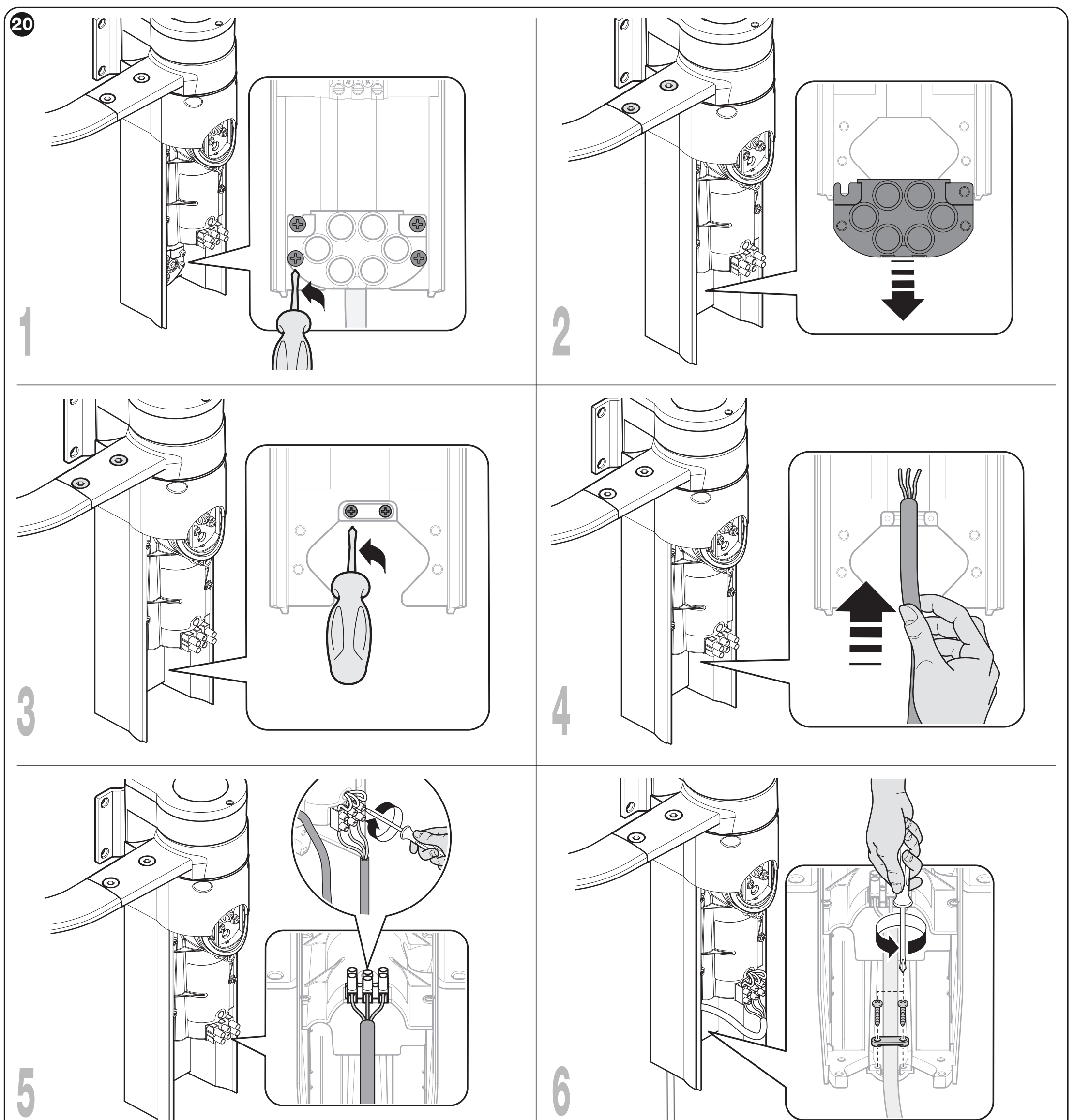

Zapojenie WL1024 do riadenia WL1024C
WL1024 sa nepripája na 230 V. Napája ho motorový výstup WLA1 v WL1024C. Pre prepojenie použite kábel 3 × 1,5 mm², najviac 6 m: dva vodiče motora a ochranný vodič. Motorové vodiče majú pri zmene smeru obrátenú polaritu; nejde o stále napájanie +/− príslušenstva.

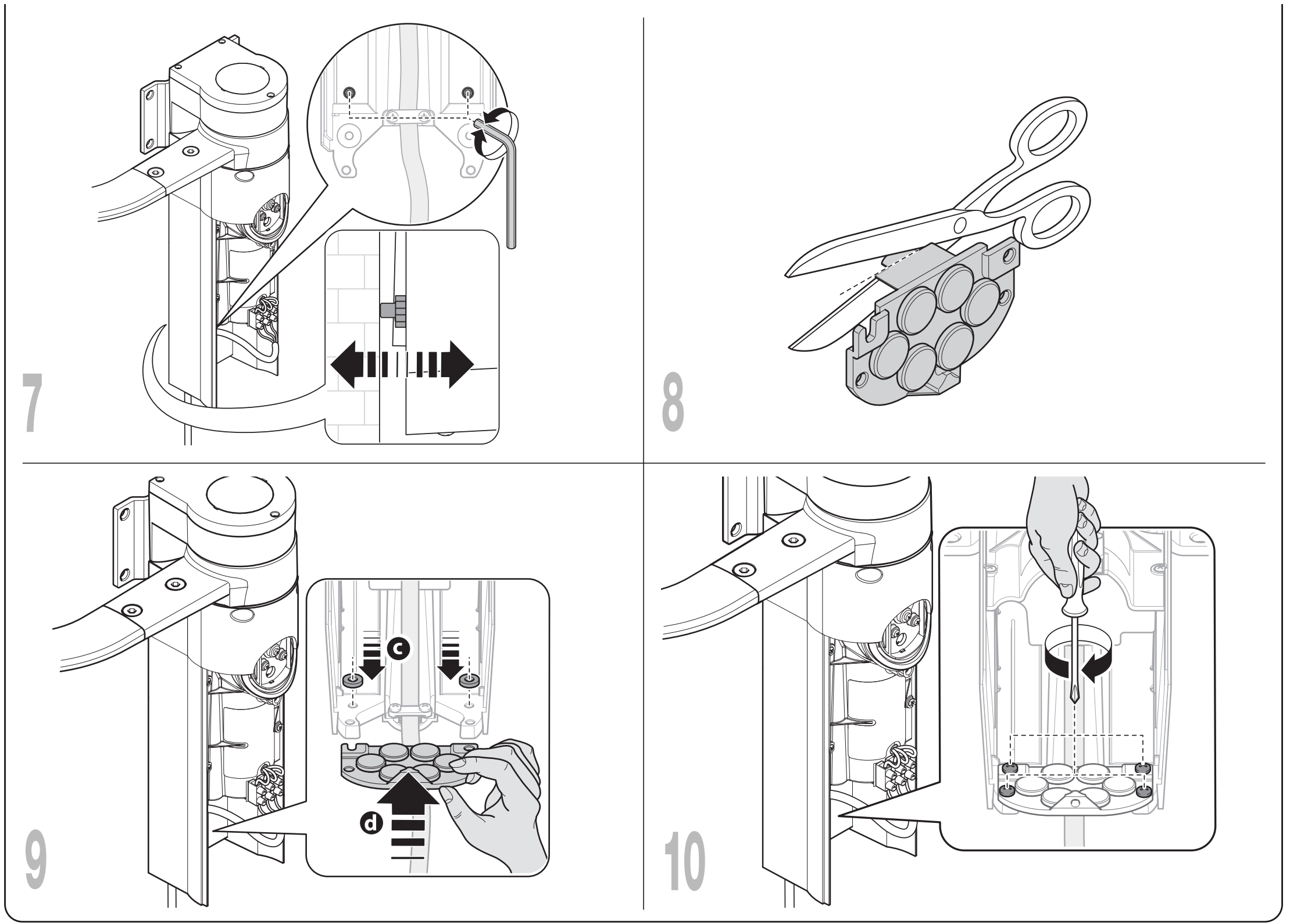

- Odpojte všetky zdroje napájania. Odstráňte spodný kryt WL1024 a štyri skrutky držiaka priechodiek; zachovajte dva dištančné diely.
- Kábel prevlečte priechodkou. Tri vodiče pripojte presne podľa symbolov na motorovej svorkovnici a ochranný vodič na označené uzemnenie. Priechodku dotiahnite.
- Dve vnútorné opierky nastavte tak, aby sa opierali o stĺpik. Upravte okraj držiaka priechodiek podľa obrázka a vráťte oba dištančné diely aj kryt.
- Na WLA1 zapojte druhý motor do jeho motorového výstupu M1. Nastavte prepojky JA/JB podľa polohy riadiaceho motora a prekrytia krídel v tabuľke nižšie.

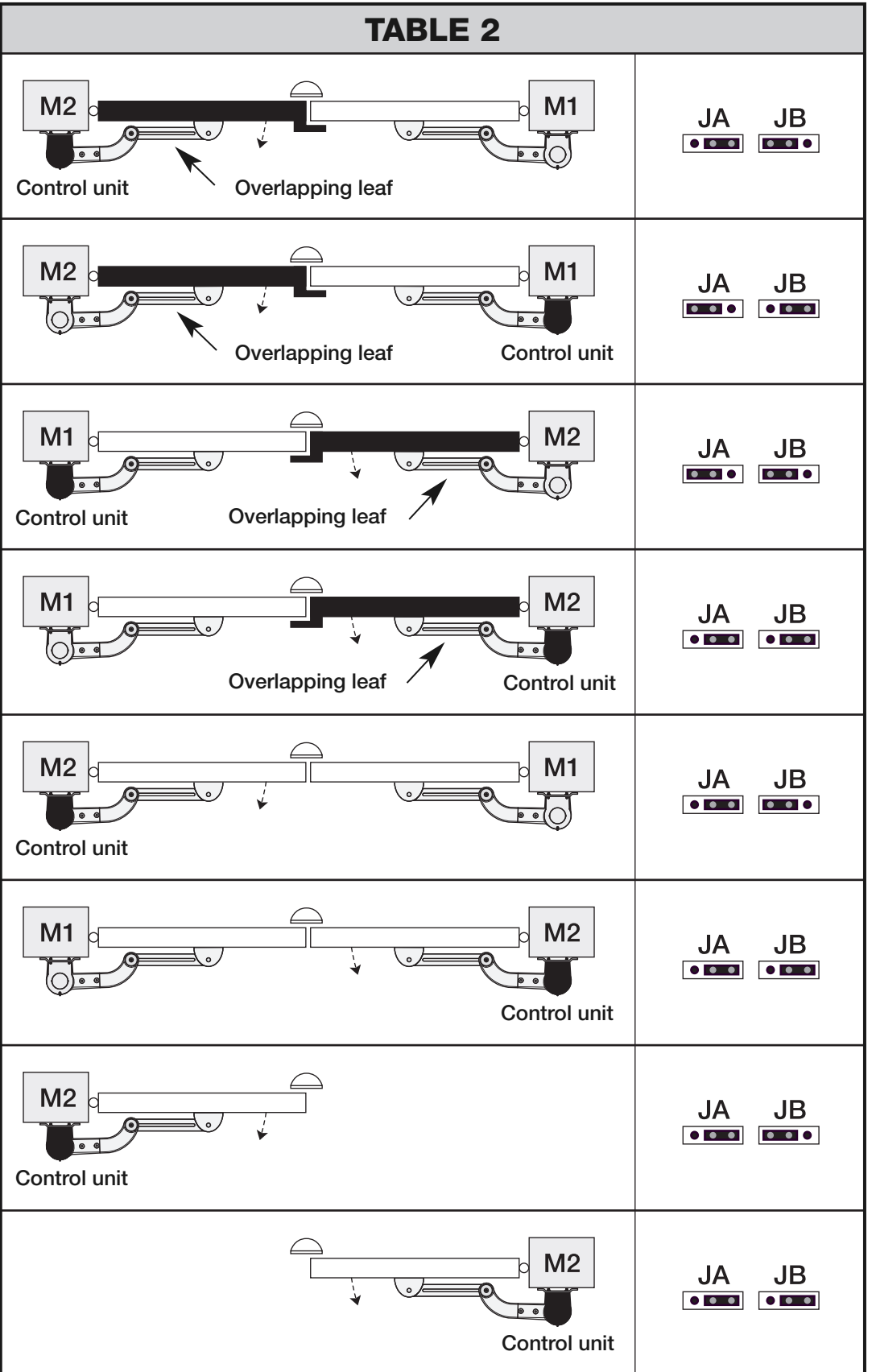

Označenie M1/M2 pri učení vychádza z konfigurácie JA/JB a prekrytia krídel. Prepojky nevoľte iba podľa toho, na ktorej strane je motor WL1024; použite zodpovedajúci obrázok s riadiacou jednotkou a prekryvajúcim krídlom.

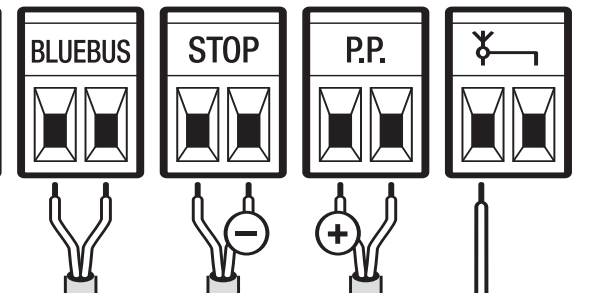

Svorky príslušenstva na WLA1
Tieto svorky sú v WL1024C, nie v samostatnom WL1024. Pomocné napájanie odoberajte z konkrétnych svoriek označených v detaile nižšie, nie z ľubovoľnej dvojice kontaktov.
| Pripojenie | Polarita a elektrické údaje |
|---|---|
| Pomocné napájanie | + ľavá svorka dvojice P.P.; − pravá svorka dvojice STOP pri čitateľnej orientácii nápisov ako na obrázku nižšie. Napätie 18–31 V DC pri sieťovom alebo solárnom napájaní, 11–14 V DC pri PS424. Celkový odber najviac 200 mA. Napájanie ostáva aj v Stand-by. |
| BlueBUS / NICE EPMB | Dva vodiče paralelne, bez polarity. Kábel 2 × 0,5 mm² do 20 m; pri 20–40 m použite 2 × 1 mm². TX a RX nastavte na zodpovedajúcu adresu a zopakujte učenie zariadení. |
| P.P. – povel | Spínací beznapäťový NO kontakt. Pri poveli sa nepoužíva napájanie +/−. |
| STOP | NO, NC alebo 8,2 kΩ podľa bezpečnostného zariadenia; typ sa uloží pri učení. Bez polarity kontaktu, nepripájať cudzie napätie. |
| ELS – elektrický zámok | 12 V AC, najviac 15 VA; bez +/−. Údaj platí pre funkciu elektrického zámku. |
| FLASH / NICE WLT | Konektor FLASH na napájacej časti WL1024C; dodržte pôvodný konektor a zapojenie WLT. Pre funkciu výstražného svetla je výstup 12 V DC, najviac 21 W. Neprenášajte sem polaritu P.P./STOP. |
Prvé spustenie dvojkrídlovej brány
Nasledujúce úkony robí montážnik na WLA1 vo WL1024C, po dokončení montáže, kontrole zapojenia a osadení pevných dorazov. V priestore brány nesmú byť osoby ani prekážky. Postup je pre dosku so štyrmi LED L1–L4.
1. Načítanie BlueBUS a STOP
- Po zapnutí musí LED BlueBUS pravidelne blikať približne raz za sekundu. Pri neobvyklej signalizácii vypnite napájanie a skontrolujte zapojenie.
- Podržte OPEN + STOP/SET približne 3 sekundy. Pustite, keď L1 a L2 začnú rýchlo blikať.
- Po dokončení musí svietiť STOP a L1/L2 zhasnú. Učenie zopakujte po každom pridaní alebo odobratí zariadenia, aj keď pôvodne žiadne nebolo pripojené.
2. Načítanie koncových polôh
- Skontrolujte JA/JB. Oba motory odblokujte, krídla dajte do polovice dráhy a opäť zablokujte.
- Podržte STOP/SET + CLOSE približne 3 sekundy. Pustite pri rýchlom blikaní L3/L4.
- Zostava musí vykonať pomalé zatvorenie M1, pomalé zatvorenie M2, pomalé otvorenie oboch krídel po dorazy a úplné rýchle zatvorenie.
- Pri nesprávnom smere alebo poradí hneď stlačte ľubovoľné tlačidlo. Po odpojení napájania skontrolujte JA/JB a polaritu dvoch motorových vodičov WL1024; ochranný vodič sa nemení.
- Po úspešnom zatvorení L3/L4 zhasnú. Vyskúšajte celé otvorenie a zatvorenie so spomalením. Zásah fotobunky alebo iného povelu počas učenia postup preruší; treba ho zopakovať od začiatku.
Nastavenia dvojkrídlovej brány na WLA1
Na samostatnom WL1024 sa nič neprogramuje. Nasledujúce nastavenia patria riadiacej jednotke WLA1 so štyrmi LED L1–L4 v motore WL1024C. Tlačidlá OPEN a CLOSE slúžia pri programovaní na výber; STOP/SET na potvrdenie. Spomalenie a koncové polohy vychádzajú z učenia dráhy. Poradie krídel musí zodpovedať konfigurácii JA/JB.
Úroveň I – zapnutie a vypnutie funkcií
- Podržte STOP/SET približne 3 sekundy. Pustite ho, keď začne blikať L1.
- Pomocou OPEN alebo CLOSE presuňte blikajúcu LED na požadovanú funkciu.
- Krátkym stlačením STOP/SET zmeňte jej stav: krátke blikanie = OFF, dlhé blikanie = ON.
- Počkajte 10 sekúnd bez stlačenia tlačidla; programovanie sa ukončí a zmeny sa uložia. Pri nastavovaní ďalších funkcií neprekročte 10 sekúnd medzi stlačeniami.
| LED – funkcia | ON / OFF a továrenský stav |
|---|---|
| L1 – Automatické zatváranie Zatvorenie po nastavenom čase pauzy. | ON: po otvorení sa brána zatvorí po uplynutí pauzy, štandardne 30 s. OFF – továrenský stav: poloautomatická prevádzka; na zatvorenie treba povel. |
| L2 – Zatvorenie po fotobunke Skrátenie čakania po prejazde. | ON: zásah fotobunky pri otváraní alebo zatváraní skracuje pauzu na 5 s. Ak je automatické zatváranie vypnuté a fotobunka zasiahne počas zatvárania, použije sa po zásahu naprogramovaný čas pauzy. OFF – továrenský stav: táto funkcia je vypnutá. |
| L3 – Zatvorenie po návrate napájania Správanie pri obnovení elektriny. | ON: ak riadenie po návrate napájania zistí otvorenú bránu, zatvorí ju po 5 s predblikania. OFF – továrenský stav: návrat napájania sám nespustí zatvorenie. |
| L4 – Stand-by BlueBUS Úsporný režim, najmä pri batérii alebo solárnom napájaní. | ON: 1 minútu po manévri sa vypne výstup BlueBUS a LED okrem pomaly blikajúcej BlueBUS. Nový povel obnoví prevádzku s krátkym oneskorením. OFF – továrenský stav: bežná prevádzka bez tohto vypínania. |
Úroveň II – hodnoty parametrov
Vstupná LED vyberá parameter; hodnotová LED určuje jeho nastavenie. Tučné hodnoty sú továrenské. Zmenu sily alebo rýchlosti musí sprevádzať funkčná a bezpečnostná skúška celej brány.
- Podržte STOP/SET približne 3 sekundy; pustite pri blikaní L1.
- Pomocou OPEN alebo CLOSE zvoľte vstupnú LED požadovaného parametra.
- Znova stlačte STOP/SET a držte ho. Približne po 3 s sa rozsvieti LED aktuálnej hodnoty.
- Pri stále držanom STOP/SET vyberte hodnotovú LED pomocou OPEN alebo CLOSE. Potom STOP/SET pustite.
- Počkajte 10 sekúnd bez stlačenia, aby sa nastavenie uložilo a programovanie ukončilo.
| Vstupná LED – názov a popis | LED nastavenia – hodnota |
|---|---|
| L1 – Čas pauzy Čakanie pred zatvorením; účinné pri zapnutom automatickom zatváraní. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Krok za krokom Sled povelov z P.P. a rádiového ovládania. | L1 – otvorenie → stop → zatvorenie → stop L2 – otvorenie → stop → zatvorenie → otvorenie L3 – otvorenie → zatvorenie → otvorenie → zatvorenie L4 – bytový režim: pri otváraní P.P. a OPEN nemajú účinok, CLOSE obráti pohyb na zatváranie. Pri zatváraní P.P. a OPEN obráti pohyb na otváranie, CLOSE nemá účinok. |
| L3 – Rýchlosť motorov Rýchlosť počas bežnej dráhy. | L1 – pomalá L2 – stredná L3 – rýchla L4 – veľmi rýchla |
| L4 – Sila motorov Úroveň sily oboch motorov; neslúži na prekrytie zadierania ani nesprávnej geometrie. | L1 – úroveň 1, minimálna sila L2 – úroveň 2 L3 – úroveň 3 L4 – úroveň 4, maximálna sila |
Diaľkové ovládanie
Ovládače NICE MYGO4 sa učia na zásuvnom prijímači NICE OXIBD v riadiacom motore WL1024C podľa jeho návodu. Učenie vysielača je oddelené od učenia zariadení a dráhy; WL1024 vlastný rádiový prijímač neobsahuje.
Obnovenie nastavení WLA1
Na WLA1 podržte súčasne OPEN + CLOSE, kým nezačnú blikať L1 a L2, potom tlačidlá pustite. Doska obnoví továrenské nastavenia. Znova vykonajte učenie zariadení aj učenie dráhy a bezpečnostnú skúšku. Tento úkon nie je postupom vymazania rádiovej pamäte prijímača.
Záložná batéria a solárne napájanie
NICE PS424 sa pripája do riadiaceho motora WL1024C až po dokončení montáže, učenia a skúšok. WL1024 z nej získava napájanie cez WLA1. Použite určený konektor batérie; polaritu nezamieňajte s pomocnými svorkami príslušenstva.
NICE SOLEMYO SYKCE30 je alternatíva k sieti, po preverení slnečných podmienok a počtu cyklov. Sieť a solárny zdroj sa nesmú používať súčasne. Samostatný WL1024 neobsahuje batériu ani solárnu súpravu.
Keď druhé krídlo nefunguje správne
| Prejav | Čo preveriť |
|---|---|
| WL1024 sa nehýbe | Napájanie a stav WLA1 v WL1024C, pevné zasunutie motorovej svorkovnice, vedenie 3 × 1,5 mm² a zablokovanie prevodu. |
| Krídlo pri učení otvára namiesto zatvárania | Učenie zastavte. Po odpojení zdrojov skontrolujte JA/JB a motorové vodiče WL1024 podľa zapojenia. |
| Krídla sa pri zatváraní prekrývajú v zlom poradí | Skontrolujte konfiguráciu JA/JB podľa skutočného prekrytia krídel a správne naučenie dráhy. Po oprave zopakujte učenie. |
| Motor zastavuje alebo obracia | Najprv odblokujte a skontrolujte odpor pohybu, geometriu ramena a pevné dorazy. Preverte fotobunky a STOP. Sila sa nesmie zvyšovať na prekrytie mechanickej chyby. |
| L1/L2 alebo L3/L4 pomaly blikajú | L1/L2 žiadajú učenie zariadení; L3/L4 učenie koncových polôh. Pokračujte podľa prvého spustenia. |
| Nejde iba ovládač | Ak brána reaguje na tlačidlo WLA1, preverujte batériu vysielača a prijímač, nie zapojenie druhého motora. |

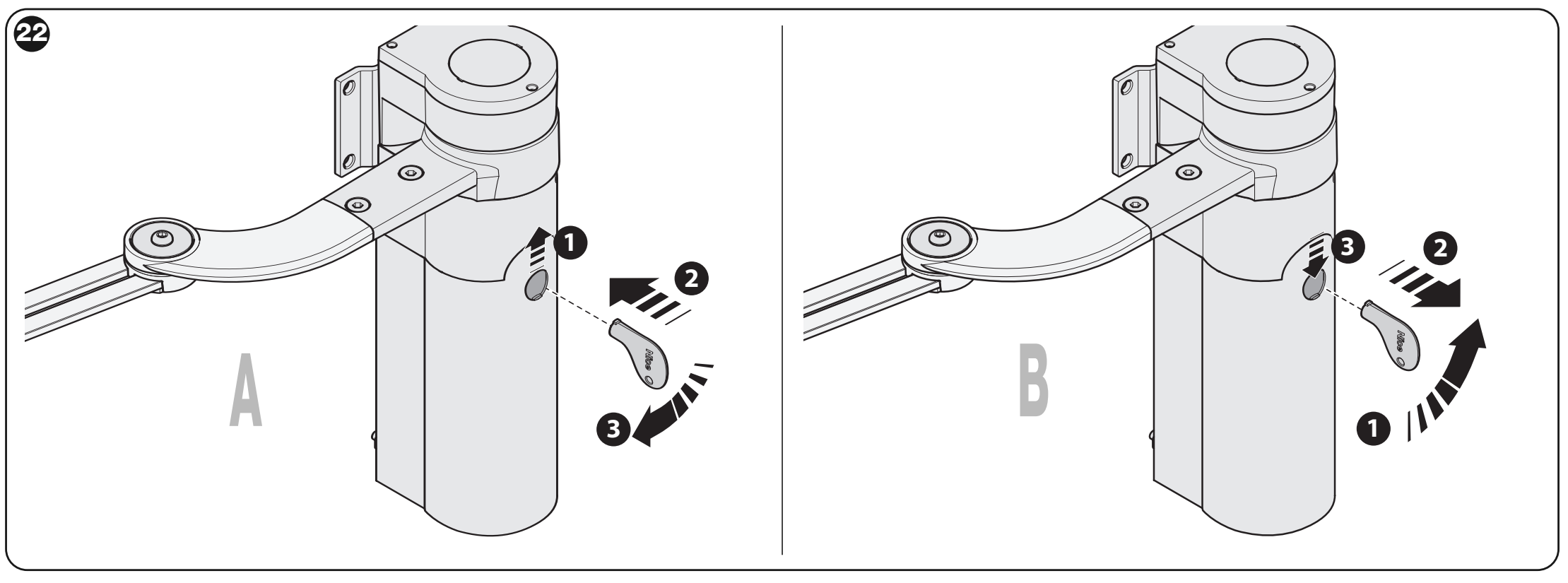

Ručné odblokovanie pri výpadku prúdu
- Zastavte bránu a držte krídlo tak, aby sa samovoľne nepohlo. Otvorte krytku a vložte odblokovací kľúč.
- Kľúč otočte takmer o celý závit v smere hodinových ručičiek. Krídlo sa teraz dá presunúť ručne.
- Pre zablokovanie otočte kľúč proti smeru hodinových ručičiek a jemne pohybujte krídlom, kým prevod mechanicky zapadne.
- Vyberte kľúč, odblokovací kotúč otočte proti smeru hodinových ručičiek o 90° a zatvorte krytku. Pri dvojkrídlovej bráne odblokujte každý motor samostatne.
Kontrola pred používaním
- Pri odblokovanom motore musí ísť krídlo ručne otvoriť aj zatvoriť silou menšou než 390 N a po pustení zostať stáť. Toto je skúška ručného pohybu, nie povolená nárazová sila na osobu.
- Skontrolujte kotvy, čapy, poistky, kryty a celý pohyb ramena. Vykonajte opakované otvorenie, zatvorenie a zastavenie.
- Každú fotobunku, bezpečnostnú hranu a STOP odskúšajte osobitne. Ak ochrana využíva obmedzenie sily, montážnik musí zmerať nárazové sily a overiť bezpečnosť celej zostavy.
- Bránu odovzdajte až po úspešných skúškach. Majiteľ musí dostať návod na obsluhu, ukážku odblokovania a plán údržby. Deti ani ďalšie osoby sa nesmú zdržiavať v pohybe krídel.
Údržba a pravidelná kontrola
Kontrolu zabezpečte najneskôr každých 6 mesiacov alebo po 20 000 manévroch, podľa toho, čo nastane skôr. Pred zásahom odpojte všetky zdroje. Preverte upevnenie, koróziu, vôľu čapov, poistné krúžky, opotrebovanie ramena a tesnosť krytov; poškodené diely vymeňte. Po údržbe zopakujte funkčné a bezpečnostné skúšky.
Technické parametre WL1024
| Parameter | Hodnota |
|---|---|
| Typ | Kĺbový elektromechanický motor bez riadiacej jednotky |
| Napájanie motora | 24 V DC z WLA1 vo WL1024C |
| Menovitý prúd | 2 A |
| Prúd pri rozbehu | 3 A, najviac 2 s |
| Menovitý krútiaci moment | 50 Nm |
| Uhlová rýchlosť bez záťaže | 0,20–0,30 rad/s |
| Uhlová rýchlosť pri menovitom momente | 0,16–0,24 rad/s |
| Prevádzka | Najviac 100 úplných cyklov za deň; WLA1 obmedzuje približne na 50 cyklov/h |
| Nepretržitá prevádzka | Približne 10 minút |
| Krytie | IP44 pri nepoškodenom uzavretom kryte |
| Teplota | −20 až +50 °C |
| Rozmery | 90 × 125 × 385 mm |
| Hmotnosť motora | 4,3 kg |
Motor nie je určený do kyslého, silno slaného ani výbušného prostredia. Počet cyklov nie je prísľubom využitia pri každej bráne; platia aj limity zaťaženia a stav mechaniky.

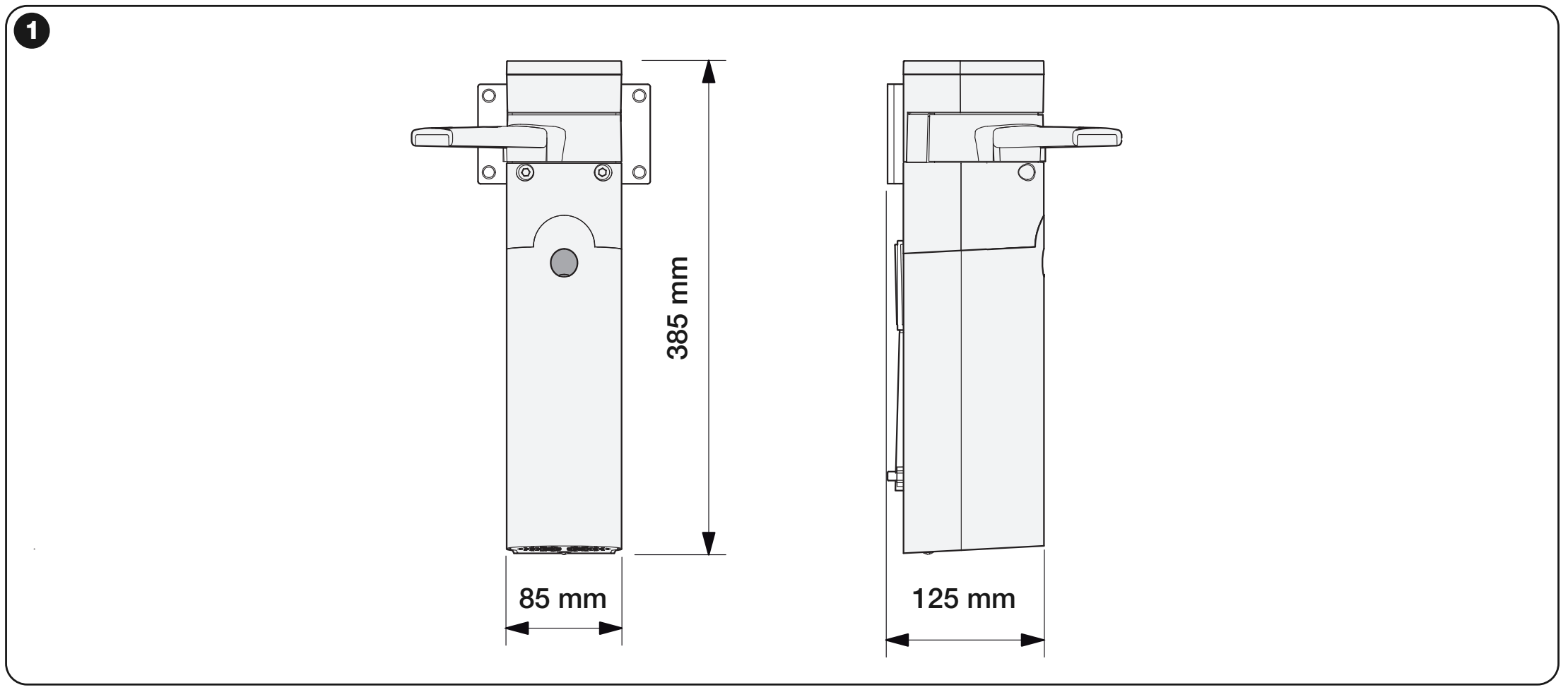

Rozmerový výkres uvádza šírku 85 mm, technické rozmery pohonu sú 90 × 125 × 385 mm. Pred vŕtaním overte skutočný motor aj konzolu a ponechajte voľný celý priestor pohybu ramena.
