Popis produktu Nice Tub4000 - pohon pro posuvnú bránu do 4000kg/30m
NICE TUB4000 je samostatný priemyselný pohon pre posuvnú bránu s hmotnosťou do 4 000 kg a dĺžkou do 30 m. Má trojfázový motor 400 V AC, vstavanú riadiacu jednotku DPRO500, mechanickú brzdu, chladenie ventilátorom a pastorok pre ozubený hrebeň modulu 6. Je nevratný; pri výpadku elektriny možno prevod odblokovať a bránu posúvať ručne.
Kedy zvoliť NICE TUB4000
Je určený pre veľké a ťažké posuvné brány priemyselných areálov. Pri výbere posudzujte hmotnosť, skutočnú dĺžku krídla, odpor pohybu, vietor a počet otvorení a zatvorení. Brána musí ísť ručne plynulo, nesmie sa samovoľne rozbiehať a musí mať pevné mechanické dorazy v oboch smeroch.
| Hmotnosť brány | Do 4 000 kg. |
|---|---|
| Dĺžka brány | Do 30 m; s rastúcou dĺžkou klesá počet povolených cyklov za hodinu. |
| Napájanie zostavy | 3~ 400 V AC ±10 %, 50 Hz; potrebné ochranné uzemnenie. |
| Hrebeň | Modul 6. Hrebeň modulu 4 používaný pri menších pohonoch nie je zameniteľný. |
Počet cyklov podľa dĺžky krídla
| Dĺžka krídla | Max. cyklov/h |
|---|---|
| Do 5 m | 42 |
| Nad 5 do 10 m | 21 |
| Nad 10 do 15 m | 14 |
| Nad 15 do 20 m | 10 |
| Nad 20 do 25 m | 8 |
| Nad 25 do 30 m | 7 |
Jeden cyklus je úplné otvorenie a zatvorenie. Pri návrhu dodržte súčasne rozmerové, hmotnostné aj prevádzkové limity; maximálna hmotnosť sama osebe nepotvrdzuje vhodnosť pre konkrétnu bránu. Napríklad pri krídle dlhom 30 m je limit 7 cyklov/h.
Pri náhrade existujúceho pohonu treba preveriť aj príslušenstvo, spôsob zapojenia a montážny priestor.
Vstavaná riadiaca jednotka DPRO500
NICE DPRO500 je vstavaná v TUB4000. Má štyri DIP prepínače, tlačidlá Open/Stop/Close a konektor SM pre rádiový prijímač. Koncové polohy TUB4000 určujú mechanické koncové spínače; konektor ENCODER sa v tejto verzii nepoužíva.
Možnosť nastaviť samotnú riadiacu jednotku pre iné napájanie nemení tento motor na jednofázový 230 V pohon. TUB4000 sa pripája podľa svojho štítka a schémy trojfázového 400 V vyhotovenia.
Čo tvorí pohon a čo treba doplniť
- Motor s prevodovkou, vstavaným riadením, mechanickou brzdou a ventilátorom.
- Pastorok modulu 6, 18 zubov.
- Mechanizmus odblokovania pre ručný pohyb brány.
- Na kompletnú automatizáciu treba vhodný hrebeň, ukotvenie, mechanické dorazy a bezpečnostné prvky podľa konkrétnej brány. Diaľkové ovládanie potrebuje zodpovedajúci prijímač a vysielače.
Pri objednávke zladíme montážny materiál, hrebeň a príslušenstvo s konkrétnou zostavou. Samostatný pohon nie je kompletná automatická brána.

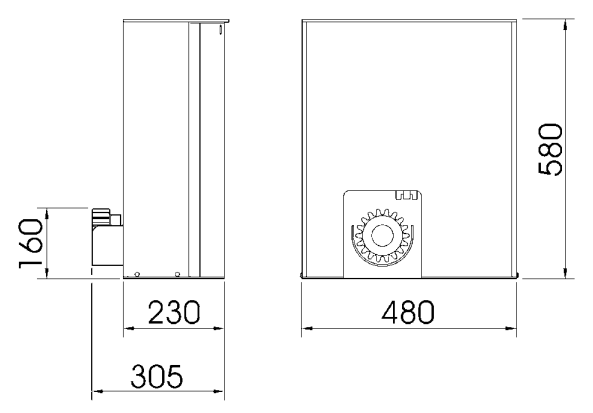

Rozmery a miesto na montáž
Výkres udáva výšku 580 mm, šírku 480 mm, hĺbku telesa 230 mm a celkovú kótu po pastorok 305 mm. Os pastorka je na výkrese vo výške 160 mm. Rozmery sú v milimetroch. Nechajte prístup k dvierkam, odblokovaniu, koncovému spínaču a elektrickému riadeniu.

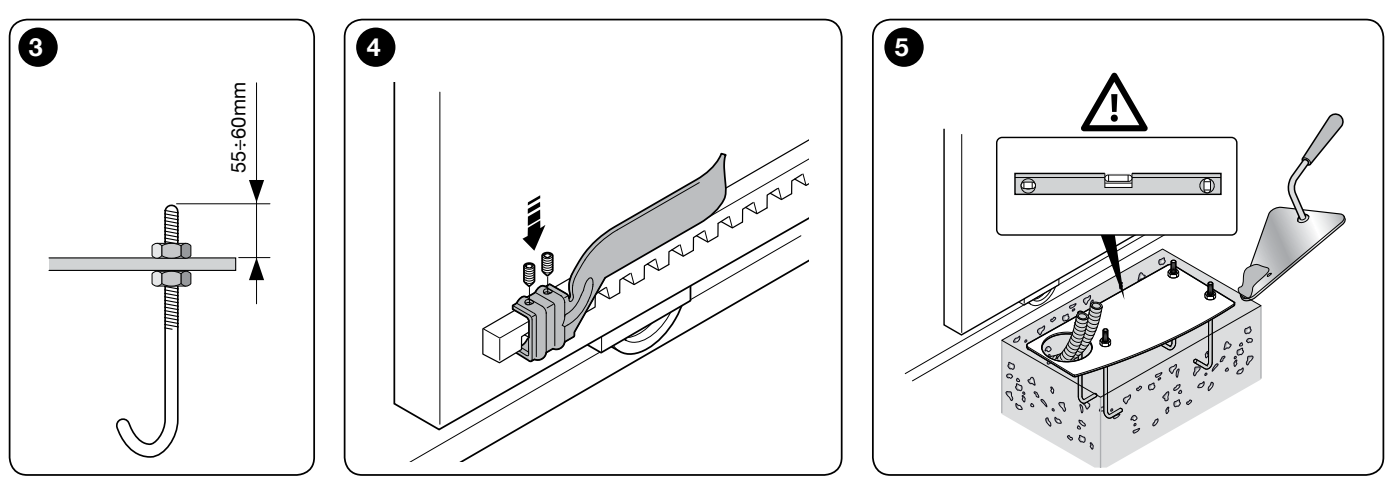

Montáž základu, motora a hrebeňa
Montáž, zapojenie a skúšky vykonáva kvalifikovaný technik. Pred zásahom odpojte všetky napájacie prívody a zaistite ich proti zapnutiu. Základ musí byť pevný, vodorovný a chránený pred zaplavením. Pri príprave chráničiek zabráňte prenikaniu vody a kondenzátu do riadenia.
- Na existujúcom vhodnom základe použite kotvenie podľa podkladu. Pri novom základe pripravte jamu a chráničky; rozmery základu sa určujú podľa miesta montáže.
- Základovú platňu so štyrmi kotvami osaďte rovnobežne s krídlom a vodorovne. Detail kotvy udáva presah závitu 55–60 mm. Betón nechajte úplne vytvrdnúť.

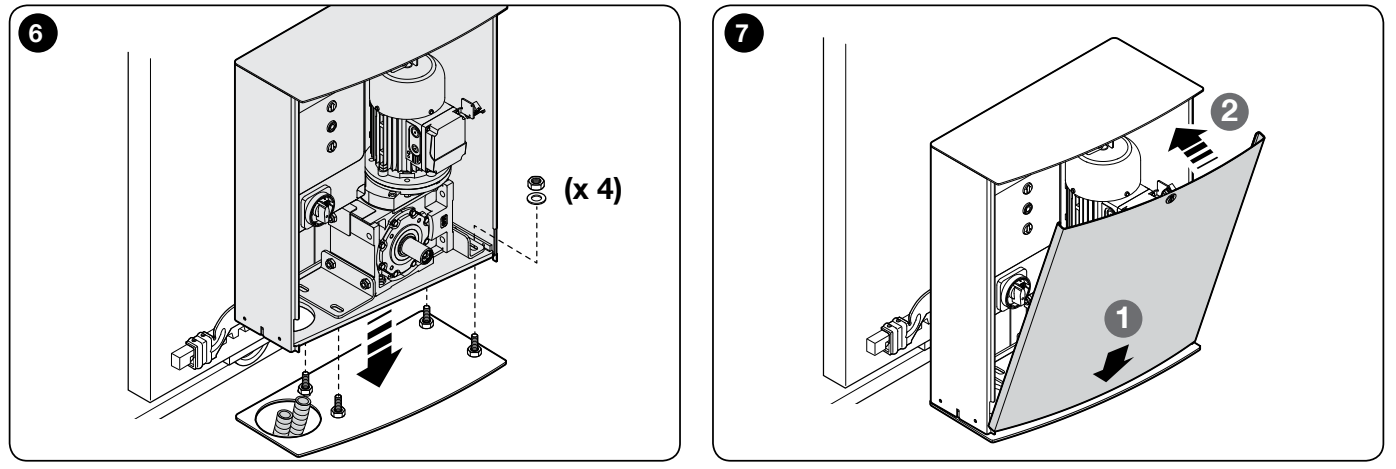

- Motor postavte na platňu, zarovnajte s krídlom a upevnite štyrmi maticami s podložkami. Pre ďalšiu prácu odblokujte prevod.
- Hrebeň modulu 6 upevňujte postupne po celej dráhe. Medzi hrebeňom a pastorkom zachovajte vôľu 2–3 mm; hmotnosť brány sa nesmie prenášať na pohon.
- Bránu viackrát presuňte ručne. Skontrolujte rovný záber, plynulý prechod spojmi hrebeňa a rovnakú vôľu po celej dĺžke.
Koncové spínače a mechanické dorazy
Na hrebeň sa upevňujú dve konzoly, ktoré ovládajú páku koncového spínača pre otvorenie a zatvorenie. Nenahrádzajú pevné mechanické dorazy brány. Páka sa musí voľne pohybovať a konzoly musia pôsobiť v správnom smere.
Po zopnutí koncového spínača počítajte s dobehom približne 2–3 cm. Konzoly nastavte tak, aby brána bezpečne zastavila pred mechanickými dorazmi; dobeh overte aj pri zahriatom motore.

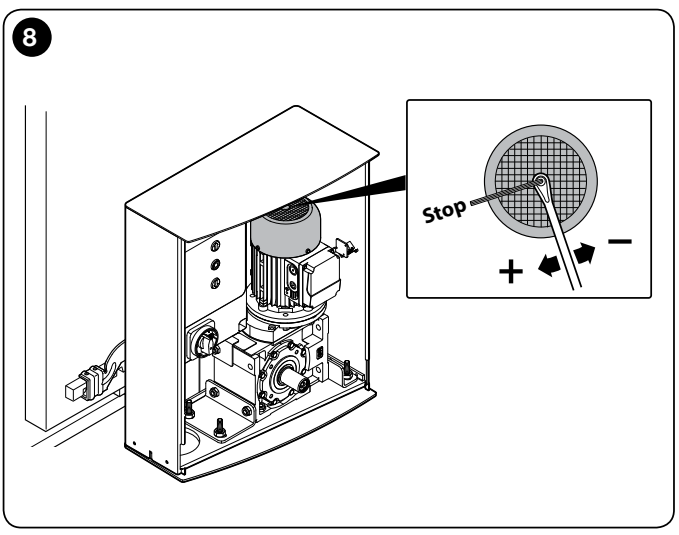

Ak je dobeh dlhší, technik skontroluje a nastaví mechanickú brzdu. Pred nastavovaním musí byť napájanie vypnuté. Matica na hriadeli sa podľa návodu priťahuje najprv o pol otáčky v smere hodinových ručičiek; nadmerné dotiahnutie môže motor zablokovať. Po úprave treba zopakovať skúšky.

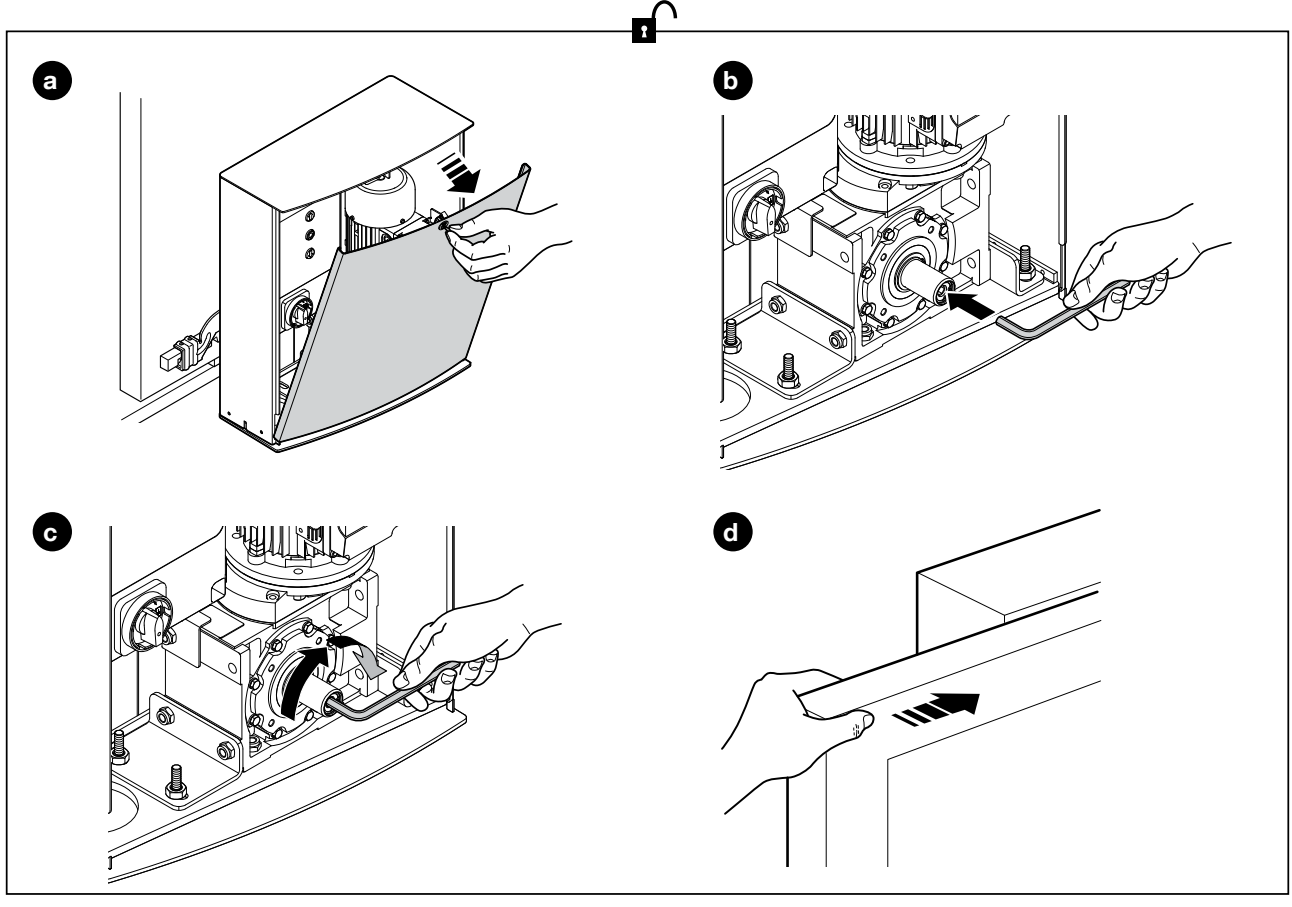

Odblokovanie pri výpadku elektriny
Odblokovanie robte iba pri stojacej bráne a vypnutom napájaní. Krídlo zaistite proti samovoľnému pohybu. Pri odovzdaní vám technik ukáže postup a odovzdá kľúče.
- Otvorte predný kryt pohonu podľa obrázka.
- Imbusový kľúč vložte do hriadeľa a vnútornú skrutku úplne povoľte podľa obrázka.
- Kľúč vyberte a dvierka zatvorte. Bránu môžete opatrne posúvať ručne.
- Pre opätovné zaistenie vykonajte postup opačne. Overte záber prevodu a zatvorenie dvierok; ich bezpečnostný mikrospínač musí byť aktivovaný.
Kabeláž pre typickú zostavu
| Zapojenie | Kábel | Dĺžka |
|---|---|---|
| Prívod k pohonu | 4 × 1,5 mm² | Do 30 m |
| Maják | 2 × 1 mm² | Do 20 m |
| Anténa | Koaxiálny RG58 | Odporúčané menej ako 5 m |
| Vysielač fotobunky TX | 2 × 0,25 mm² | Do 30 m |
| Prijímač fotobunky RX | 2 káble 2 × 0,25 mm² | Do 30 m |
| Kľúčový prepínač | 2 káble 2 × 0,25 mm² | Do 50 m |
| Pevná / pohyblivá hrana | Podľa hrany a rozhrania | Podľa konkrétneho zariadenia |
Dva káble 2 × 0,25 mm² možno nahradiť jedným 4 × 0,25 mm². Pri prívode nad 30 m musí technik určiť väčší prierez a zodpovedajúce uzemnenie. Pre nízkonapäťové vedenia fotobuniek nad 30 m návod požaduje tienenie uzemnené iba na strane riadenia. Káble musia byť vhodné pre prostredie; pre vonkajšie uloženie výrobca uvádza napríklad H07RN-F.
Uvedené prierezy sú z tabuľky typickej zostavy TUB4000. Pre 230 V maják zapojený podľa schémy NDA040 treba aj samostatný neutrálny vodič N. Štvoržilový prívod 3 fázy + PE ho neobsahuje. Návrh prívodu a istenia preto musí zohľadniť skutočnú výbavu.
Pohyblivá bezpečnostná hrana potrebuje spojenie funkčné aj počas pohybu krídla. Počet vodičov a rozhranie určujte podľa typu hrany; dvojžilový príklad zo staršej typickej zostavy nemožno použiť pre každú OSE hranu.

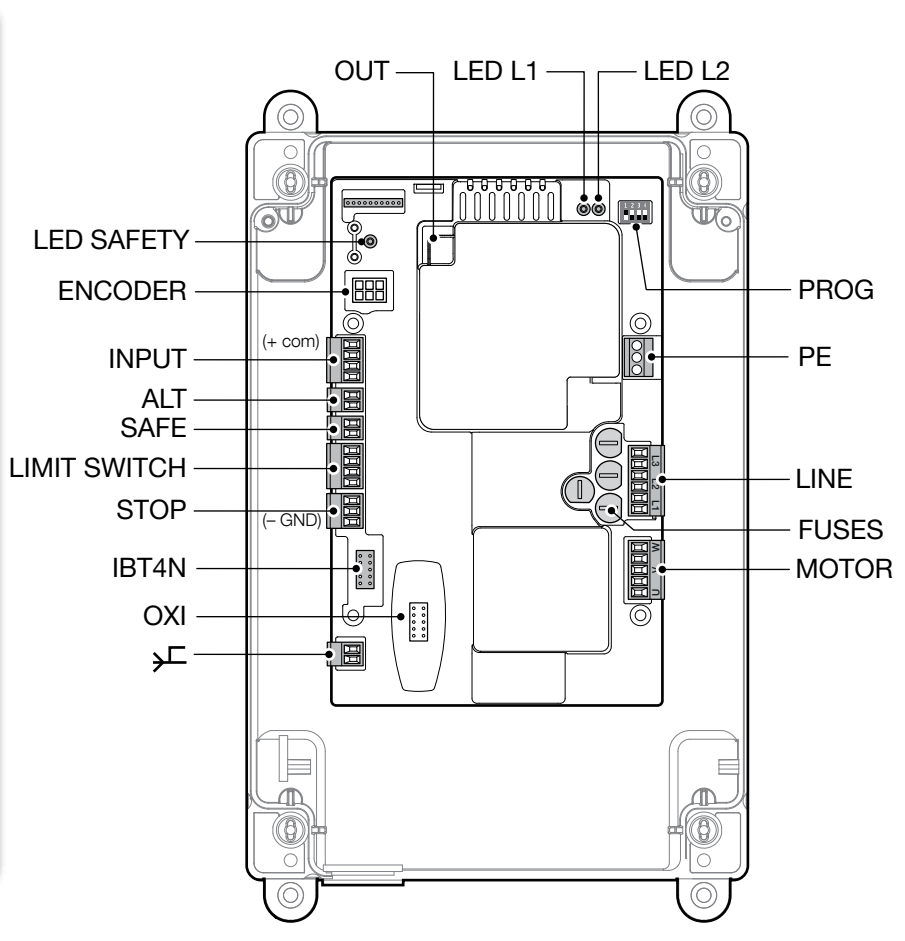

Zapojenie DPRO500 a polarita svoriek
Všetky zmeny zapojenia, zasúvanie prijímača a pripájanie servisného rozhrania sa robia pri odpojenom napájaní. Silové vedenia 400 V oddeľte od nízkonapäťových signálov. Ochranný PE, neutrálny N a signálový GND majú rozdielne funkcie.
| Konektor / svorka | Funkcia |
|---|---|
| LINE L1–L2–L3 / PE | Trojfázový 400 V prívod a ochranné uzemnenie. |
| MOTOR U–V–W | Pripojenie motora; nejde o DC polaritu +/−. |
| INPUT 8 COMMON | Spoločný bod ovládacích vstupov a +24 V DC pre príslušenstvo. |
| STOP 7 GND | Mínus − / 0 V DC príslušenstva. Medzi INPUT 8 (+) a STOP 7 (−) je 24 V DC, max. 100 mA. |
| INPUT 9 OPEN | NO beznapäťový kontakt otvorenia voči 8 COMMON. |
| INPUT 10 CLOSE | NO beznapäťový kontakt zatvorenia voči 8 COMMON. |
| INPUT 11 ING1 / PHOTO | Z výroby fotobunka: NC beznapäťový kontakt voči 8 COMMON. Inú funkciu možno nastaviť cez OVIEW. |
| ALT | NC bezpečnostný vstup zastavenia; nie napájanie príslušenstva. |
| SAFE | Tepelná ochrana motora pri vyhotovení s mechanickými koncovými spínačmi. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | Spoločný kontakt / otvorenie / predkoncový spínač zatvorenia / zatvorenie, podľa konkrétnej kabeláže motora. |
| STOP 5 / 6 / 7 | Vstup bezpečnostnej hrany: 5 +12 V DC (hnedý vodič OSE), 6 signál S (zelený), 7 GND − (biely). |
| STOP 6–7, hrana 8k2 | Pripojenie odporovej hrany 8,2 kΩ medzi signál a GND podľa schémy. Nepoužíva napájaciu svorku 5. |
| PUSH BUTTONS | Tlačidlá na kryte Open / Stop / Close. |
| OXI / SM | Zásuvný rádiový prijímač príslušného typu. |
| IBT4N | Pripojenie programátora OVIEW cez rozhranie IBT4N. |
| OUT / NDA040 | Rozšírenie o dva reléové výstupy s beznapäťovými kontaktmi; funkcie sa programujú cez OVIEW. |
| ENCODER | V TUB4000 s mechanickými koncovými spínačmi sa nepoužíva. |
COMMON 8 je kladné nízkonapäťové napájanie, nie sieťový neutrálny vodič N. Pri OSE hrane sa napájanie 12 V z 5 nesmie zameniť za 24 V pre fotobunky. Na ovládacie vstupy INPUT, ALT ani na kontakty fotobuniek sa nepripája sieťové napätie. Reléové výstupy NDA040 sú samostatný obvod pre záťaž podľa schémy majáka.

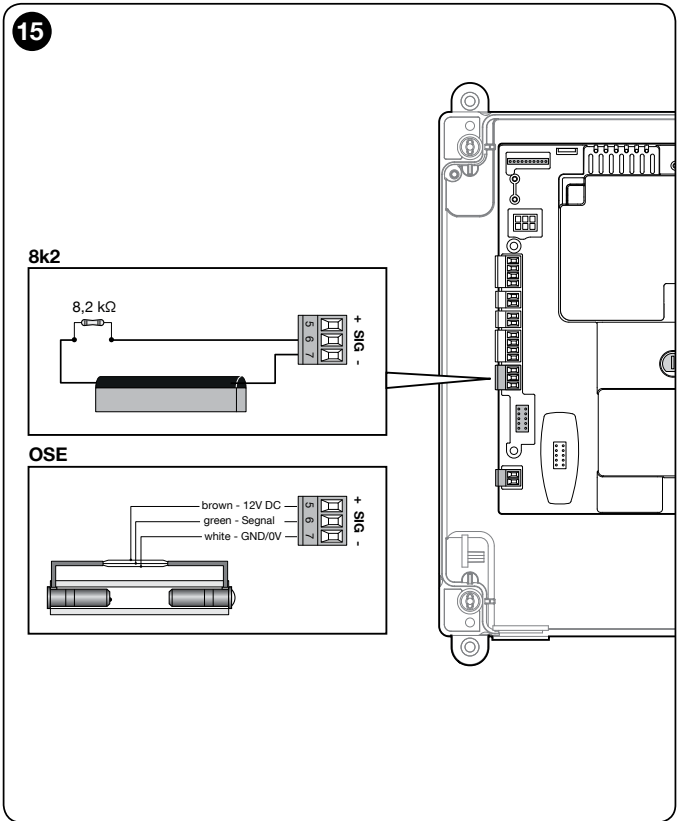

Bezpečnostná hrana 8k2 alebo OSE
Vstup bezpečnostnej hrany pri zásahu zastaví pohyb a vykoná krátku reverzáciu. DPRO500 pri učení rozpozná pripojený typ 8k2 alebo OSE. Pri zmene hrany či jej zapojenia treba rozpoznanie zopakovať. Počas učenia musí byť na vstupe STOP SAFETY EDGE pripojené aspoň jedno bezpečnostné zariadenie; samotná fotobunka na INPUT 11 ho nenahrádza. Hrana sa nenahrádza drôtovou prepojkou.
NO alebo NC hrany vyžadujú zapojenie s odporom 8,2 kΩ presne podľa návodu. Viac hrán sa navrhuje ako jeden kontrolovaný obvod s príslušným zakončením; neprepájajte ich ľubovoľne. Pri poloautomatickej prevádzke návod vyžaduje aktívnu citlivú hranu, pri automatickej navyše aspoň jeden pár fotobuniek.
Fotobunky pre DPRO500
Použite reléové fotobunky s vhodným napájaním, napríklad NICE EPM. DPRO500 nemá BlueBUS, preto sa EPMB nepripája na INPUT ako náhrada EPM. Pre základnú funkciu PHOTO zostáva ING1 v predvolenom nastavení fotobunky.
Dosah fotobuniek vyberajte podľa šírky prejazdu. EPM má užitočný dosah 15 m; výrobca uvádza maximálne 30 m. Pri vzdialenosti TX–RX nad 10 m musí technik upraviť prepojku +10m na prijímači RX podľa návodu EPM. Hmla, dážď a prach môžu dosah znížiť o 50 %, preto maximálny údaj 30 m nie je zárukou spoľahlivého pokrytia rovnako širokého prejazdu. Pre konkrétne miesto vyberte vhodný model a overte jeho funkciu.
| EPM | DPRO500 |
|---|---|
| TX a RX 1 | Plus + → INPUT 8 COMMON, +24 V DC. |
| TX a RX 2 | Mínus − → STOP 7 GND, 0 V DC. |
| RX 4 COM | → INPUT 8 COMMON. |
| RX 5 NC | → INPUT 11 ING1 / PHOTO. |
| RX 3 NO | Pre bezpečnostnú funkciu PHOTO sa nepoužíva. |
| Odber | Pár EPM má max. približne 55 mA. Výstup riadenia má spolu max. 100 mA; dva takéto páry už vyžadujú iný návrh napájania. |
Fotobunky montujte proti sebe a overte ich zarovnanie. Pri viacerých pároch posúďte vzájomné rušenie a celkový odber. Synchronizácia EPM opísaná pre AC napájanie nefunguje automaticky pri DC napájaní z DPRO500. Prípadný samostatný zdroj pre fotobunky a bezpečnostné obvody navrhne technik.
Maják a stavová kontrolka

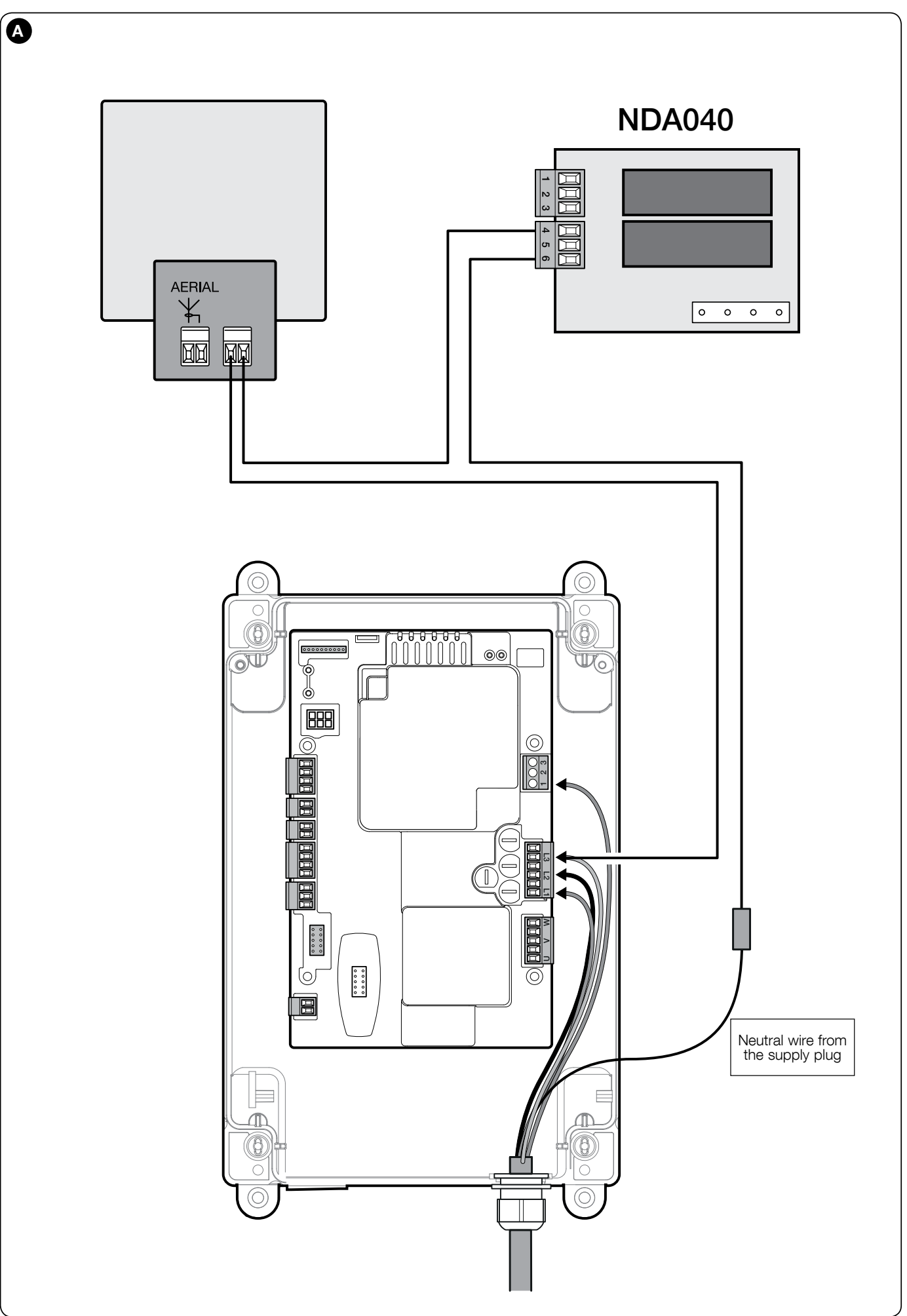

Pre externý maják používa DPRO500 rozširujúcu kartu NDA040. Jej reléové výstupy sú beznapäťové; samy neposkytujú napájanie pre maják. Funkciu nastavuje technik cez OVIEW. Pre 230 V AC NICE ELAC je zapojenie v pôvodnej schéme nižšie vrátane vodiča N zo sieťového prívodu. Na 400 V medzi fázami sa ELAC nepripája.
Schéma zobrazuje maják a jeho anténu funkčne. Súčasný ELAC má vlastné svorky podľa svojho návodu. Označenie AERIAL je anténa; napájanie majáka patrí na FLASH. Pri AC napájaní nie je DC polarita +/−.

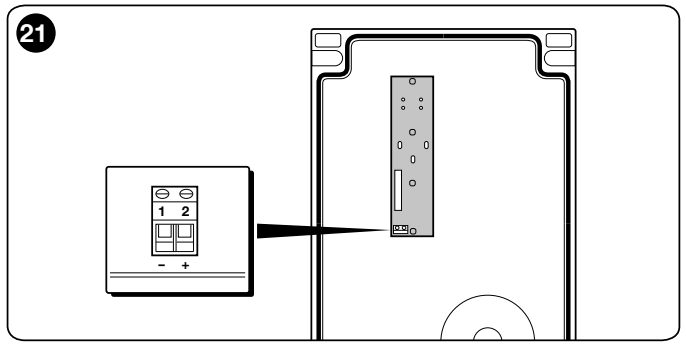

Samostatná stavová kontrolka na doske tlačidiel má svorku 1 mínus − a 2 plus +, 24 V DC, max. 5 W a vedenie najviac 2 m. Tento výstup nie je chránený proti skratu a nenahrádza napájanie majáka ani fotobuniek.
Prvé zapnutie a učenie TUB4000
Pred učením nastavte konzoly mechanických koncových spínačov, skontrolujte brzdu, zaistenie prevodu a bezpečnostnú výbavu. Začnite so všetkými štyrmi DIP prepínačmi OFF. Dráha musí byť voľná. Pri dlhej bráne technik preverí aj časový limit pohybu; pôvodné nastavenie 60 s nemusí pre celú jazdu stačiť a upravuje sa cez OVIEW.
- Po zapnutí skontrolujte zelenú LED L2 OK, ktorá má pravidelne blikať približne raz za sekundu. Červená SAFETY musí trvalo svietiť. Overte aj stav fotobuniek. Pri nesprávnom stave vypnite napájanie a odstráňte chybu.
- Pre rozpoznanie bezpečnostného vstupu nastavte DIP 1 ON. Zelená LED bliká rýchlo, červená je vypnutá. Držte STOP približne 3 s, kým sa červená LED trvalo nerozsvieti, potom tlačidlo uvoľnite.
- Bez prerušenia pokračujte učením polôh. Nastavte DIP 1 OFF; ostatné DIP zostávajú OFF. Držte tlačidlo Open až po úplné otvorenie a zastavenie na otváracom koncovom spínači, potom držte Close až po úplné zatvorenie a zastavenie na zatváracom koncovom spínači.
- Ak Open pohybuje bránou v opačnom smere, okamžite zastavte a vypnite napájanie. Technik podľa schémy zamení motorové vodiče V a W a opäť overí smer aj správnu funkciu koncových spínačov.
- Pri troch červených bliknutiach a prestávke potvrďte chybu tlačidlom STOP. Potom pri vypnutom napájaní opravte zamenené pripojenie otváracieho a zatváracieho koncového spínača a zopakujte rozpoznanie. Pri deviatich bliknutiach nastala chyba učenia polôh; podľa návodu po odstránení príčiny vymažte pamäť riadenia a zopakujte rozpoznanie bezpečnostného zariadenia aj polôh.
- Vykonajte opakované skúšky pohybu, dobehu, hrany, fotobuniek a STOP. Zvolený poloautomatický či automatický režim povoľte až po úspešnej kontrole.
Učenie bezpečnostných zariadení a polôh sa vykonáva nadväzne. Pri prerušení treba rozpoznávanie zopakovať. Nezamieňajte LED SAFETY bezpečnostného reťazca s červenou diagnostickou LED L1 WARNING.
Prevádzkové režimy DPRO500
| DIP 1 / 2 / 3 / 4 | Režim |
|---|---|
| OFF / OFF / OFF / OFF | Prítomná obsluha: pohyb počas držania príslušného ovládania. |
| ON / ľubovoľne / OFF / OFF | Rozpoznávanie zariadení a polôh podľa postupu vyššie. |
| OFF / OFF / OFF / ON | Priemyselný režim: poloautomatické otvorenie, zatvorenie s prítomnou obsluhou; po naučení polôh. |
| OFF / OFF / ON / OFF | Poloautomatický režim; po naučení polôh. |
| OFF / OFF / ON / ON | Automatický režim s nastaviteľnou pauzou; po naučení polôh. |
DIP 2 mení smer enkodéra. Pri TUB4000 s mechanickými spínačmi ho nepoužívajte na opravu nesprávneho smeru motora. Ak režimy nastavujete cez OVIEW, návod požaduje DIP prepínače OFF.
Nastavenie pauzy automatického zatvorenia
- Po úspešnom naučení polôh nastavte DIP 3 a 4 ON.
- Dajte povel na úplné otvorenie. Od dosiahnutia otvorenej polohy odmerajte požadovanú pauzu.
- Po uplynutí tejto pauzy dajte povel na zatvorenie; riadenie si čas uloží.
- Pre zmenu nastavte DIP 3 a 4 OFF a opäť ON, potom postup zopakujte. Presunutie DIP 4 na OFF uloženú pauzu vymaže.
Pokročilé nastavenia, funkciu vstupu ING1, časový limit a reléové výstupy možno spravovať cez IBT4N a OVIEW. Rozhranie pripájajte a odpájajte pri vypnutom napájaní.
Diaľkové ovládanie TUB4000
Doska má konektor SM pre prijímače SMXI, SMXIS, OXI alebo zodpovedajúci kompatibilný typ. NICE OXIBD sa volí spolu s kompatibilnými ovládačmi podľa rádiového protokolu. Prijímač zasúvajte iba pri odpojenom napájaní; kódy ovládačov sa ukladajú do jeho pamäte.
| Výstup prijímača v základnom režime | Povel DPRO500 |
|---|---|
| 1 | Krok za krokom |
| 2 | Čiastočné otvorenie; z výroby polovica, s možnosťou zmeny |
| 3 | Otvorenie |
| 4 | Zatvorenie |
Pri OXIBD sa externá anténa pripája priamo do svoriek prijímača podľa jeho návodu; staršia schéma antény na základnej doske sa naň automaticky neprenáša. Postup párovania a mazania sa riadi konkrétnym prijímačom. Reset DPRO500 nenahrádza správu ovládačov v prijímači.
Príslušenstvo pre TUB4000
| Prvok | Výber |
|---|---|
| Fotobunky | NICE EPM s reléovým NC kontaktom; dodržte DC polaritu a odber výstupu 100 mA. |
| Maják | NICE ELAC 230 V AC cez NDA040 a vhodne napájaný reléový obvod podľa schémy. |
| Bezpečnostná hrana | Odporová 8k2 alebo OSE podľa vstupu hrany DPRO500. |
| Rádiový prijímač | NICE OXIBD alebo iný zodpovedajúci podporovaný SM prijímač; vybrať aj kompatibilné ovládače. |
| Programovanie | NICE IBT4N + OVIEW pre nastavenie a diagnostiku. |
| Riadenie | NICE DPRO500 s boxom ako samostatná servisná položka. Rozširujúca PIU zo starého A500 nie je náhradou NDA040. |
Dve protiľahlé posuvné krídla
Každé krídlo vyžaduje vlastný motor, riadenie a koncové spínače. Prepojenie dvoch DPRO500 má samostatnú schému v návode; režim Open sa nastavuje cez OVIEW ako kondomíniový. Zásah hrany, červeného STOP a tepelnej ochrany v tejto schéme pôsobí iba na príslušné krídlo. Celkovú ochranu oboch krídel musí navrhnúť technik.
Diagnostika DPRO500
Počítajte skupinu bliknutí medzi prestávkami a rozlišujte farbu LED. Zelená L2 OK hlási prevádzkový stav, červená L1 WARNING chybu. LED SAFETY trvalo svieti pri uzavretom bezpečnostnom reťazci; pri zhasnutí skontrolujte ALT, STOP na kryte, tepelnú ochranu a odblokovanie.
| Zelená L2 | Význam |
|---|---|
| Pravidelné bliknutie približne 1×/s | Bežná činnosť riadenia po úvodnej signalizácii. |
| 2 bliknutia | Zásah fotobunky alebo chýbajúce povolenie prejazdu; skontrolovať prekážku a zarovnanie. |
| 4 bliknutia | Zásah STOP alebo ALT; zistiť príčinu. |
| 6 bliknutí | Obmedzenie počtu manévrov. |
| 9 bliknutí | Automatika zablokovaná; uvoľnenie zodpovedajúcim povelom po preverení príčiny. |
| Červená L1 | Význam a postup |
|---|---|
| 2 bliknutia | Chyba bezpečnostného testu; preveriť hranu a zopakovať jej rozpoznanie. |
| 3 bliknutia | Pri mechanických spínačoch TUB4000 potvrdiť chybu tlačidlom STOP a pri vypnutom napájaní opraviť zamenené pripojenie otvorenia/zatvorenia. Nerobiť opravu cez DIP 2 enkodéra. |
| 4 bliknutia | Prejdenie bezpečnostného koncového spínača; po bezpečnom odpojení ručne vrátiť bránu do medzipolohy, preveriť nastavenie a zaistiť prevod. Následne technik obnoví prevádzku tlačidlom STOP. |
| 5 bliknutí | Chyba vnútornej pamäte; odborná kontrola, pri pretrvávaní reset a nové nastavenie alebo servis dosky. |
| 6 bliknutí | Chyba stykača; kontrola silového obvodu a riadenia. |
| 7 / 8 bliknutí | Komunikácia / chyba enkodéra. TUB4000 používa mechanické spínače; preveriť zvolenú konfiguráciu a riadenie. |
| 9 bliknutí | Chyba učenia polôh; odstrániť príčinu, vymazať pamäť riadenia a zopakovať rozpoznanie bezpečnostného zariadenia aj polôh. |
| 10 bliknutí | Vypršanie času pohybu; preveriť prekážky, dráhu a časový limit v OVIEW. |
Po zapnutí znamená rýchle blikanie L1 aj L2 počas 5 s prázdnu pamäť. Pri naučených polohách zelená bliká rýchlo 2 s; červená jedným pomalým bliknutím potvrdí 8k2, dvoma OSE. Striedavé rýchle červené a zelené blikanie signalizuje aktualizáciu firmvéru, štyri súčasné bliknutia čakanie na aktualizáciu.
Úplné vymazanie nastavení
Reset použije technik až po diagnostike. Vymaže naučené údaje riadenia a obnoví predvolené nastavenia. Nastavte DIP 1–4 ON, držte STOP približne 3 s do trvalého rozsvietenia červenej aj zelenej LED, uvoľnite STOP a po vykonaní resetu vráťte všetky DIP OFF. Potom treba znovu rozpoznať bezpečnostné zariadenia a polohy, nastaviť režim a vykonať bezpečnostné skúšky.
Bezpečnosť, skúšky a údržba
Pred odovzdaním technik opakovane vyskúša otvorenie, zatvorenie, zastavenie, koncové spínače, všetky fotobunky, bezpečnostné hrany a núdzové zastavenie. Overí dobeh a bezpečnosť celej dráhy; ak ochrana využíva obmedzenie nárazovej sily, vykoná aj príslušné meranie. Samotné nastavenie trimra alebo zapojenie fotobunky nenahrádza skúšku celej brány.
Dodržujte servisný plán od montážneho technika podľa intenzity prevádzky. Kontrolujú sa upevnenia, korózia, pastorok a hrebeň, mechanická brzda, koncové spínače, káble, dvierka a všetky ochranné zariadenia. Po údržbe nasleduje funkčná a bezpečnostná skúška.
Používateľ môže pri vypnutom napájaní odstrániť listy a kamene z dráhy a jemne vlhkou handričkou očistiť dostupné povrchy a optiku fotobuniek. Pri nezvyčajnom hluku, trhaní alebo poruche bránu odstavte a kontaktujte servis. Bezpečnostné vstupy nepremosťujte. Ovládače držte mimo dosahu detí a do prejazdu vstupujte až po úplnom otvorení a zastavení brány. Otvorená priechodná bránka v krídle musí blokovať motor.
Technické parametre TUB4000
| Model | NICE TUB4000 |
|---|---|
| Riadiaca jednotka | DPRO500, vstavaná |
| Napájanie | 3~ 400 V AC ±10 %, 50 Hz |
| Max. príkon | 580 W |
| Menovitý prúd | 1,6 A |
| Menovitý krútiaci moment | 65 Nm |
| Špičkový krútiaci moment | 216 Nm |
| Rýchlosť pri menovitom momente | 0,16 m/s (približne 9,5 m/min) |
| Max. hmotnosť / dĺžka brány | 4 000 kg / 30 m; vhodnosť podľa prevádzkových podmienok |
| Počet cyklov | Podľa tabuľky dĺžok |
| Pastorok | Z = 18; modul 6; rozstup zubov 18,8 mm |
| Krytie | IP54 |
| Trieda izolácie | I; povinné ochranné uzemnenie |
| Pracovná teplota | −20 až +55 °C |
| Montážne rozmery | Výkres v mm: výška 580, šírka 480, hĺbka telesa 230, po pastorok 305 |
| Hmotnosť | 60 kg |
Technické hodnoty platia pri teplote okolia 20 °C ±5 °C. Pri výbere náhradných dielov a riadenia uveďte presný model a vyhotovenie na štítku.
Pomoc s výberom a doplnením zostavy
Kontaktujte nás s dĺžkou a hmotnosťou brány, počtom cyklov za hodinu a deň, dostupným napájaním a fotografiou osadeného riadenia. Pomôžeme vybrať hrebeň, prijímač a bezpečnostné príslušenstvo.
