NICE DPRO500 - riadiaca jednotka pre pohon TUB4000 s boxom
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
362,91 € s DPH
| Hmotnosť |
|---|
| 5,30 kg |
Popis produktu NICE DPRO500 - riadiaca jednotka pre pohon TUB4000 s boxom
Riadiaca jednotka s boxom NICE DPRO500 pre ovládanie pohonu NICE TUB4000. Tlačidlá na kryte umožňujú otvoriť, zastaviť a zatvoriť bránu. Podľa nastavenej prevádzky môže riadenie pracovať s držaným povelom, poloautomaticky alebo s automatickým zatvorením po pauze.
Použitie DPRO500 a dodávaná výbava
Ide o samostatnú riadiacu jednotku s boxom pre TUB4000. Motor sa objednáva osobitne. Pred výmenou porovnajte označenie pôvodného riadenia, prívod, motorové zapojenie, koncové spínače a bezpečnostné prvky. D-PRO ACTION, DPRO924 a staršia A500 sú iné riadiace jednotky; ich zapojenie a postupy nepoužívajte pre DPRO500.
Zásuvný rádiový prijímač, ovládače, fotobunky, bezpečnostná hrana a doplnkové rozhrania sa vyberajú podľa zostavy. Prijímač nie je vstavaný. Samotná výmena riadenia nezvyšuje dovolenú hmotnosť, dĺžku ani počet cyklov pohonu TUB4000.

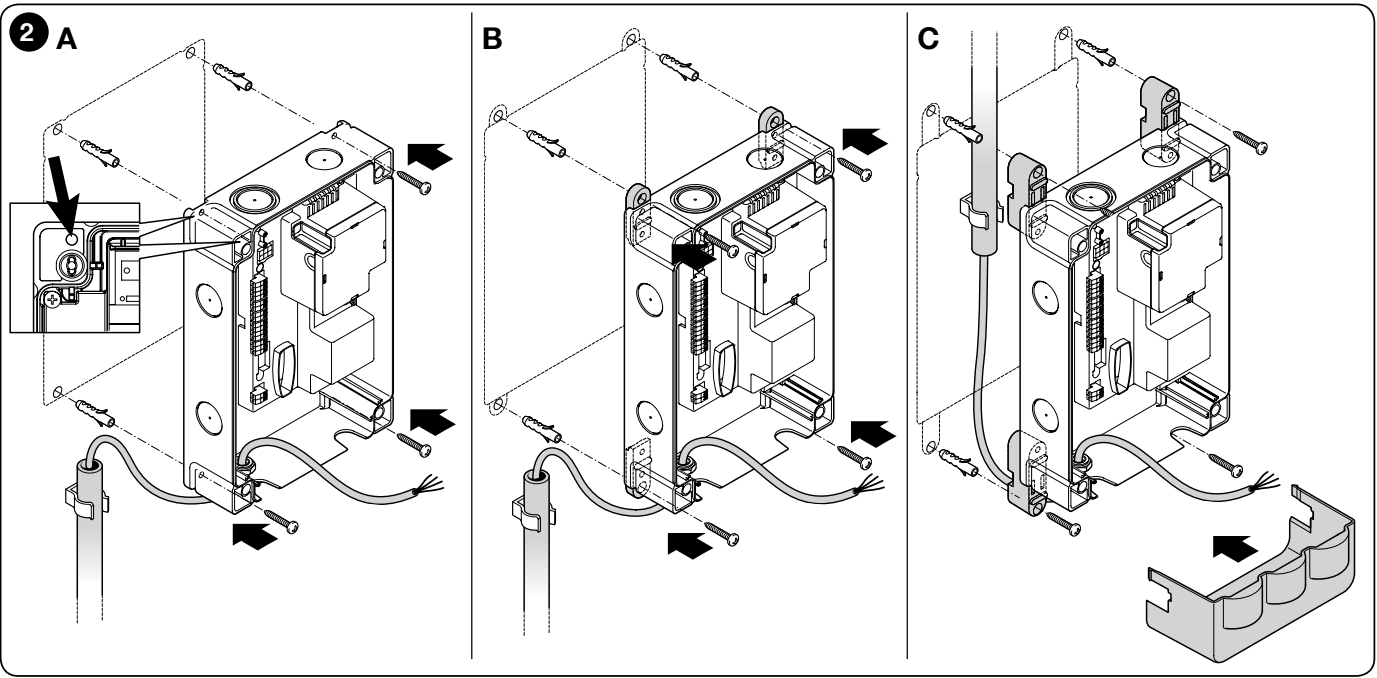

Montáž a ochrana riadiaceho boxu
Box upevnite na pevný nepohyblivý podklad, mimo zaplavovanej zóny, s voľným prístupom k tlačidlám a servisnému priestoru. Rozmery skrine sú 310 × 210 × 160 mm. Použiť možno priame upevnenie zvnútra boxu alebo držiaky. Voliteľná súprava NDA100 umožňuje vedenie káblov za boxom s odstupom do 2 cm od steny.
Káble veďte cez vhodné priechodky, prednostne v pripravených spodných miestach. Utesnite vstupy a zabráňte pritekaniu vody i kondenzácii z chráničiek. Krytie overte na štítku dodanej skrine a zachovajte ho použitými priechodkami, tesnením a uzavretím krytu.
Napájanie DPRO500 a pripojenie motora
Zapojenie vykonáva kvalifikovaný technik pri odpojenom prívode. Pred zásahom zaistite aj ochranu pred nechceným zapnutím. Prívod musí mať vhodné istenie a odpájacie zariadenie pre úplné odpojenie. Ochranný vodič PE pripojte ku skrini riadenia aj k motoru podľa schémy.
| Zapojenie | Použitie |
|---|---|
| TUB4000: 3~ 400 V AC | Sieť na LINE L1, L2, L3 a PE; trojfázový motor na MOTOR U, V, W a PE. TUB4000 má mechanické koncové spínače. |
| 1~ 230 V AC | Iba pre zodpovedajúci jednofázový motor a po správnom nastavení napájacieho mostíka; prívod L1, L3 a PE. Toto nastavenie nemení TUB4000 na 230 V motor. |
| Motor U/V/W pri jednofázovej aplikácii | U = spoločný vodič, V = otváranie, W = zatváranie; platí iba pri vhodnom jednofázovom motore. |
| Nesprávny smer pohybu | Po odpojení napájania technik zamení V a W. Následne preverí aj priradenie otváracieho a zatváracieho koncového spínača. |
Pri použití na TUB4000 sa riaďte aj káblovou tabuľkou pohonu TUB4000. Dimenzovanie prívodu závisí od dĺžky a podmienok uloženia; hodnoty pre krátky prívod samostatnej jednotky nemožno automaticky preniesť na dlhé vedenie k bráne. Ak sa má cez doplnkovú kartu spínať 230 V maják zo siete 400/230 V, musí byť dostupný aj vodič N.

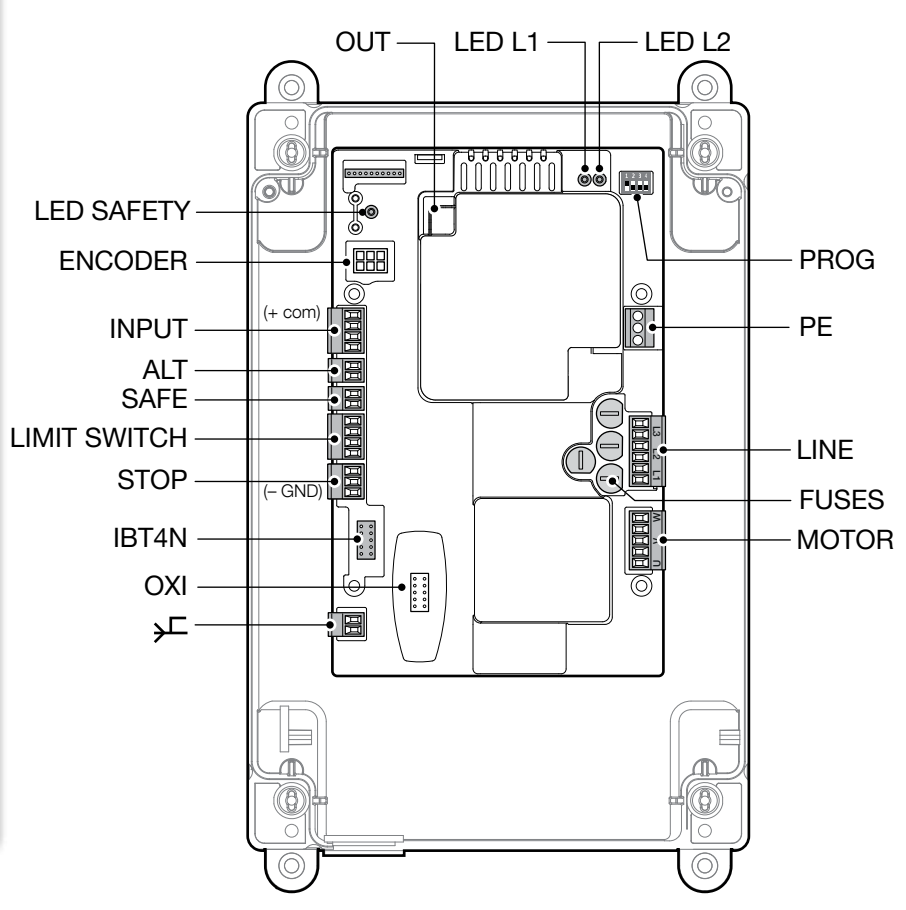

Svorky riadenia a polarita príslušenstva
Pomocné napájanie je 24 V DC: INPUT 8 / COM = plus (+), STOP 7 / GND = mínus (−). Najvyšší spoločný odber je 100 mA. Toto napájanie odlíšte od 12 V výstupu pre optickú hranu. Na INPUT, ALT, SAFE ani vstupy hrany nepripájajte sieťové napätie.
| Svorka / konektor | Čo sa pripája |
|---|---|
| INPUT 8 – COMMON | +24 V DC; spoločná svorka povelov a plus pomocného napájania. |
| INPUT 9 – OPEN | Beznapäťový kontakt NO medzi 8 a 9: otvorenie. Kontakt nemá vlastné +/−. |
| INPUT 10 – CLOSE | Beznapäťový kontakt NO medzi 8 a 10: zatvorenie. Kontakt nemá vlastné +/−. |
| INPUT 11 – ING1 / PHOTO | Výrobne bezpečnostný vstup NC voči 8. Ďalšie funkcie sa nastavujú cez OVIEW; význam vstupu musí zodpovedať zapojeniu. |
| ALT | Samostatný bezpečnostný vstup pre kontakt NC. Nezamieňať s trojpólovým STOP SAFETY EDGE. |
| SAFE | Tepelná ochrana motora pri mechanických koncových spínačoch. Pri TUB4000 zachovať skutočné zapojenie ochrany. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 spoločný vodič; 2 otvorenie; 3 predkoncový spínač zatvárania; 4 zatvorenie. Koncové spínače nenahrádzajú mechanické dorazy brány. |
| STOP 5 / 6 / 7 | 5 = +12 V DC pre OSE; 6 = signál S; 7 = GND, mínus (−). Odporová hrana 8,2 kΩ sa pripája medzi 6 a 7. |
| ENCODER | Pri TUB4000 s mechanickými spínačmi sa nepoužíva. Postup pre enkodér nepreberajte na túto zostavu. |
| OXI / SM | Zásuvný rádiový prijímač so zodpovedajúcim konektorom SM. |
| IBT4N | Rozhranie pre OVIEW; pripájať a odpájať pri vypnutom napájaní. |
| OUT | Doplnková karta NDA040 s dvoma bezpotenciálovými reléovými výstupmi. |

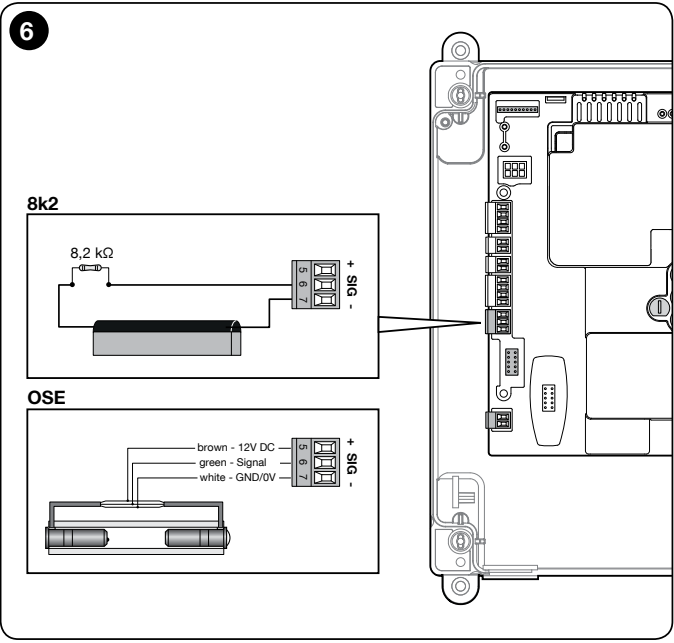

Bezpečnostná hrana STOP SAFETY EDGE
Podporovaná je odporová hrana 8,2 kΩ alebo optická hrana OSE. Zmena naučeného stavu vyvolá zastavenie s krátkym spätným pohybom. Fotobunka na PHOTO nie je náhradou bezpečnostnej hrany na STOP SAFETY EDGE.
| Typ hrany | Pripojenie |
|---|---|
| Odporová 8,2 kΩ | Výstup hrany medzi 6 (S) a 7 (GND). Svorka 5 sa na napájanie tejto hrany nepoužíva. |
| Optická OSE | 5 = +12 V DC, hnedý vodič; 6 = signál S, zelený; 7 = GND/0 V (−), biely. Overiť aj označenie konkrétnej hrany. |
| Viac bezpečnostných prvkov | Kombináciu NO/NC/8,2 kΩ musí technik zostaviť podľa schémy v návode. Jediný koncový odpor 8,2 kΩ patrí na koniec príslušnej bezpečnostnej vetvy; vstup nepremosťujte. |
Pri ovládaní držaným povelom musí mať obsluha prehľad o dráhe a ovládanie nesmie byť voľne prístupné nepovolaným osobám. Poloautomatická prevádzka vyžaduje aktívnu bezpečnostnú hranu na obmedzenie síl; automatická prevádzka navyše aspoň jeden pár fotobuniek. Technik musí posúdiť všetky miesta stlačenia, strihu a vtiahnutia.
Zapojenie fotobuniek NICE EPM
Pre reléové fotobunky NICE EPM použite ich napájacie a bezpečnostné svorky oddelene. EPMB so zbernicou BlueBUS nie je priamou náhradou reléového EPM na tejto jednotke.
| EPM | DPRO500 v režime PHOTO |
|---|---|
| TX aj RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). Pár EPM odoberá najviac 55 mA; súčet všetkého príslušenstva nesmie prekročiť 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO sa na toto bezpečnostné zapojenie nepoužíva. |
| Beznapäťový kontakt RX | COM/NC nemá vlastnú napájaciu polaritu; svorky 1/2 sú samostatné napájanie. |
| Dosah | Užitočný 15 m, maximálny 30 m. Nad 10 m upraviť prepojku +10m na RX podľa návodu EPM; hmla, dážď a prach môžu dosah znížiť o 50 %. |
Po zapojení overte reakciu na prerušenie lúča aj pri výpadku napájania fotobuniek. Dosah nevyberajte iba podľa maximálneho katalógového čísla. V uvedenom zapojení sa EPM napájajú priamo zo svoriek 8 a 7; nepoužívajte zapojenie fototestu alebo Stand-by určené pre inú riadiacu jednotku.
Prvé spustenie a učenie polôh TUB4000
Pred zapnutím skontrolujte PE, správne napätie, motor, mechanické dorazy, koncové spínače, uzavretý bezpečnostný reťazec a všetky ochrany. Po zapnutí má zelená L2 OK pravidelne blikať približne 1× za sekundu a červená SAFETY má trvalo svietiť. Ak kontrola nevyjde, odpojte prívod a odstráňte príčinu.
- Pripojte aspoň jedno vhodné bezpečnostné zariadenie na STOP SAFETY EDGE. Nastavte DIP 1 na ON, ostatné DIP na OFF. Zelená LED rýchlo bliká, červená je zhasnutá.
- Držte STOP približne 3 sekundy, až červená LED zostane svietiť, a tlačidlo uvoľnite.
- Bez prerušenia nadviažte učením polôh: DIP 1 prepnite na OFF. Pri ostatných DIP OFF držte Open a dopravte bránu na koncový spínač úplného otvorenia. Potom držte Close až do úplného zatvorenia.
- Ak je smer pohybu opačný, odpojte napájanie a opravte motorové vodiče V/W. Ak sú opačne priradené koncové spínače, technik opraví ich otvorenú/zatvorenú vetvu; DIP 2 pre enkodér nie je opravou mechanických spínačov TUB4000.
- Po úspešnom učení zvoľte požadovaný prevádzkový režim a vykonajte všetky funkčné a bezpečnostné skúšky. Pri zmene typu hrany alebo prerušení učenia opakujte celý nadväzujúci postup.
Červené 9-násobné blikanie znamená chybu učenia polôh. Pri 3-násobnom blikaní preveruje technik smer a priradenie koncových spínačov; po oprave zruší chybu tlačidlom STOP a zopakuje učenie. Nevykonávajte pokusy s vyradenými ochranami.
Prevádzkové režimy DIP a automatická pauza
| DIP 1 / 2 / 3 / 4 | Režim |
|---|---|
| OFF / OFF / OFF / OFF | Držaný povel: pohyb počas držania tlačidla. |
| ON / OFF / OFF / OFF | Učenie bezpečnostného vstupu a polôh podľa predchádzajúceho postupu. |
| OFF / OFF / OFF / ON | Priemyselný režim: poloautomatické otvorenie, zatváranie držaným povelom; vyžaduje naučené polohy. |
| OFF / OFF / ON / OFF | Poloautomatická prevádzka; vyžaduje naučené polohy. |
| OFF / OFF / ON / ON | Automatická prevádzka s nastaviteľnou pauzou; vyžaduje naučené polohy a príslušné bezpečnostné prvky. |
DIP 2 ponechajte pri mechanických spínačoch TUB4000 vypnutý. Slúži na zmenu smeru enkodéra v príslušnej podporovanej aplikácii. Ak režimy nastavujete cez OVIEW, všetky DIP musia byť OFF.
- Pre učenie automatickej pauzy nastavte DIP 3 a 4 na ON a otvorte bránu úplne.
- Od dosiahnutia otvorenej polohy počkajte požadovaný čas a zadajte zatvorenie. Tento interval sa uloží ako pauza.
- Pre zmenu dajte DIP 3 a 4 na OFF a opäť ON, potom zopakujte otvorenie, čakanie a zatvorenie. Prepnutie DIP 4 na OFF uloženú pauzu vymaže.
Rádiový prijímač a diaľkové ovládače
Riadenie má konektor SM pre zásuvný prijímač. Vhodnou možnosťou je NICE OXIBD; v starších zostavách môžu byť SMXI, SMXIS, OXI alebo OXIT. Prijímač zasúvajte a vyberajte pri odpojenom napájaní. Diaľkový ovládač vyberajte podľa konkrétneho prijímača a jeho rádiového protokolu. Postup uloženia alebo vymazania ovládača patrí k prijímaču, nie k resetu DPRO500.
| Výstup prijímača v základnom režime | Povel DPRO500 |
|---|---|
| 1 | Krok za krokom |
| 2 | Čiastočné otvorenie, výrobne do polovice dráhy; nastavenie možno upraviť. |
| 3 | Otvorenie |
| 4 | Zatvorenie |
Rozšírený režim kompatibilného prijímača umožňuje aj ďalšie povely vrátane Stop, blokovania a uvoľnenia automatiky. Pred použitím sa overí prijímač aj jeho nastavenie. Externú anténu OXIBD pripojte podľa návodu priamo do konektora prijímača: stred vodiča na anténny signál, tienenie na príslušný zemniaci kontakt; nejde o napájacie +/−.
Rozšírenia a signalizácia
OVIEW a IBT4N
Programovanie, diagnostiku a zmenu funkcie ING1 umožňuje OVIEW cez IBT4N. Rozhranie sa zasúva pri vypnutom napájaní. Pri nastavovaní režimov cez OVIEW ponechajte DIP na OFF. Zmenená funkcia vstupu musí zodpovedať skutočnému zapojeniu zariadenia.
Maják cez NDA040
DPRO500 vyžaduje pre externé reléové výstupy doplnkovú kartu NDA040 do OUT. Má dva bezpotenciálové reléové kontakty, nastaviteľné cez OVIEW. Kontakt sám neposkytuje napájacie napätie; napájanie a zaťaženie sa volí podľa schémy a limitov NDA040.
Pre TUB4000 je v návode zapojenie 230 V AC majáka NICE ELAC cez NDA040 a vodič N. AC maják nemá napájacie +/−. Na nízkonapäťové INPUT či STOP sa nepripája; DC maják sa nesmie pripojiť na 230 V. Reléová záťaž NDA040 a bezpečnostné vstupy sú oddelené obvody.
V zobrazenej schéme sa na NDA040 používa 4 = COM a 6 = NO: vodič fázy L3 ide na 6, zo svorky 4 pokračuje na jeden napájací kontakt majáka a druhý kontakt majáka na N. Svorka 5 = NC sa v tomto zapojení nepoužíva. Výstup musí byť cez OVIEW nastavený na požadovanú funkciu majáka. Ide o spínanie 230 V AC, bez pevnej polarity +/−; zásah vykonáva technik pri vypnutom prívode.
Kontrolka stavu na kryte
Svorkovnica na doske tlačidiel umožňuje kontrolku 24 V DC, najviac 5 W: svorka 1 = mínus (−), svorka 2 = plus (+). Najväčšia vzdialenosť je 2 m. Výstup nie je chránený proti skratu a nie je totožný s pomocným napájaním 100 mA.
Pri rozpojenom bezpečnostnom reťazci kontrolka zhasne; pri bežnej činnosti bliká 0,5 s zapnutá / 0,5 s vypnutá. Pri závažnej chybe opakuje diagnostiku červenej L1.
Dve protiľahlé posuvné krídla
Každé krídlo musí mať vlastný motor, riadenie a koncové spínače. Prepojenie dvoch jednotiek sa vykonáva podľa osobitnej schémy v manuáli; Open sa cez OVIEW nastavuje ako kondomíniový. Hrana, červené STOP a tepelná ochrana v tejto konfigurácii ovplyvňujú iba vlastné krídlo. Ochranu celej dvojkrídlovej zostavy musí navrhnúť technik; nejde o jeden motorový výstup pre dva motory.
Diagnostika LED DPRO500
Počítajte záblesky medzi prestávkami a vždy rozlišujte zelenú L2 OK, červenú L1 WARNING a samostatnú SAFETY. Rovnaký počet inej farby znamená inú situáciu. Bezpečnostné vstupy pri poruche nepremosťujte.
| Zelená L2 | Význam a kontrola |
|---|---|
| Približne 1×/s | Bežná činnosť po úvodnej signalizácii. |
| 2 záblesky | Zásah fotobunky: prekážka, zarovnanie, napájanie alebo chýbajúce povolenie na PHOTO. |
| 4 záblesky | Zásah STOP alebo ALT; odstrániť príčinu. |
| 6 zábleskov | Obmedzenie manévrov; preveriť prevádzkové zaťaženie. |
| 9 zábleskov | Automatika blokovaná; po preverení príčiny uvoľniť príslušným povelom. |
| Červená L1 | Význam a kontrola |
|---|---|
| 2 záblesky | Chyba skúšky bezpečnosti: preveriť pripojenú hranu a zopakovať jej načítanie. |
| 3 záblesky | Nesprávny smer / priradenie koncových spínačov. Pri mechanických spínačoch preveriť vetvy otvorenie a zatvorenie; po oprave STOP a nové učenie. |
| 4 záblesky | Prekročenie bezpečnostného koncového spínača. Odpojiť napájanie, podľa návodu motora ručne presunúť bránu približne do polovice, znovu zaistiť; technik preverí spínače, polohy a obnoví prevádzku. |
| 5 zábleskov | Chyba vnútornej pamäte/parametrov. Vypnúť a znovu zapnúť; pri pretrvávaní odborne resetovať a opakovať inštaláciu, prípadne servis dosky. |
| 6 zábleskov | Chyba stykača, dosky alebo motorových spojov; odpojiť prívod a zabezpečiť odbornú kontrolu. |
| 7 alebo 8 zábleskov | Komunikácia alebo chyba enkodéra pri príslušnej aplikácii; tento postup nie je návodom pre mechanické spínače TUB4000. |
| 9 zábleskov | Chyba učenia koncových polôh; preveriť zapojenie a zopakovať učenie. Ak chyba pretrváva, postupovať cez reset a nové nastavenie. |
| 10 zábleskov | Prekročenie času pohybu, výrobne 60 s. Preveriť prekážky, pohyb a nastavenie časovača v OVIEW; nezvyšovať čas na prekrytie mechanickej poruchy. |
SAFETY svieti: bezpečnostný reťazec je uzavretý. SAFETY nesvieti: skontrolujte ALT, STOP na kryte, tepelnú ochranu a odblokovanie motora. Rýchle striedanie L1/L2 znamená aktualizáciu firmvéru; štyri spoločné záblesky oboch LED znamenajú čakanie na aktualizáciu. Aktualizáciu rieši servis.
Pri zapnutí prázdna pamäť vyvolá rýchle blikanie oboch LED približne 5 s. Pri naučených polohách bliká zelená rýchlo približne 2 s; jeden pomalý červený záblesk označuje rozpoznanú 8,2 kΩ hranu a dva pomalé záblesky OSE. Následná signalizácia sa vyhodnocuje podľa farby a počtu vyššie.
Úplné vymazanie pamäte DPRO500
Reset vymaže nastavenia riadenia. Použite ho až po zistení príčiny poruchy a so zabezpečenou bránou; nejde o bežné zrušenie chyby ani o vymazanie ovládačov v samostatnom prijímači.
- DIP 1, 2, 3 a 4 prepnite na ON; červená a zelená LED rýchlo blikajú.
- Držte STOP približne 3 sekundy, kým obe LED zostanú svietiť. STOP uvoľnite; po resete LED opäť rýchlo blikajú.
- Všetky štyri DIP vráťte na OFF. Zopakujte učenie bezpečnostných zariadení a polôh, nastavte režim a vykonajte bezpečnostné skúšky.
Skúšky, prevádzka a údržba
Pred odovzdaním opakovane odskúšajte Open, Close a Stop, oba koncové spínače, všetky fotobunky, hrany a blokovanie priechodnej bránky, ak je súčasťou krídla. Preverte dobeh, mechanické dorazy a nebezpečné miesta; kde sa ochrana opiera o obmedzenie sily, musí technik vykonať aj potrebné meranie. Skúšky samotnej jednotky nenahrádzajú kontrolu celej brány.
Dodržujte servisný plán celej zostavy. Pri odpojenom prívode sa kontrolujú svorky, káble, priechodky, tesnenie, vlhkosť, upevnenie a ochranné vodiče. Po zásahu opakujte funkčné a bezpečnostné skúšky. Poistku vymieňajte až po odstránení príčiny a iba za rovnaký typ a hodnotu. Používateľ nesmie pracovať v otvorenom rozvádzači.
Ovládače držte mimo dosahu detí. Bránu sledujte počas pohybu a do prejazdu vstupujte až po úplnom otvorení a zastavení. Pri poruche alebo nezvyčajnom správaní zariadenie odstavte a zavolajte servis.
Technické parametre riadiacej jednotky
| Model | NICE DPRO500 s riadiacim boxom |
|---|---|
| Použitie s TUB4000 | NICE TUB4000 s mechanickými koncovými spínačmi |
| Napájanie TUB4000 | 3~ 400 V AC, podľa motora a jeho prívodu |
| Možnosti napájania riadenia | 3~ 400 V AC / 3~ 230 V AC alebo 1~ 230 V AC, ±10 %, 50/60 Hz; konkrétna aplikácia podľa motora a schémy |
| Najvyšší výkon motora | 2,2 kW; nejde o príkon samotnej jednotky ani nový limit TUB4000 |
| Príkon v Stand-by | Menej ako 5 W |
| Pomocné napájanie | 24 V DC, max. 100 mA spolu: INPUT 8 + / STOP 7 − |
| Hrana OSE | 5 +12 V DC / 6 signál / 7 GND − |
| Stavová kontrolka | 24 V DC / max. 5 W, 1 − / 2 +; vedenie do 2 m, bez ochrany proti skratu |
| Poistky | F1: 500 mA, typ F; F2, F3, F4: 6,3 A, typ T |
| Prevádzková teplota riadenia | −20 až +50 °C |
| Rozmery / hmotnosť | 310 × 210 × 160 mm / 2,5 kg |
| Montáž | Pevný podklad bez vibrácií; ochrana pred vodou a kondenzáciou |
Hodnoty riadiacej jednotky nezamieňajte s parametrami motora TUB4000. Pred pripojením porovnajte štítky dodaného motora a boxu, napájacie nastavenie a presné osadenie dosky.
Pomoc s výberom a výmenou riadenia
Kontaktujte nás s označením motora a pôvodnej dosky, fotografiou svoriek, napájaním a zoznamom príslušenstva. Pri poruche doplňte farbu LED, počet zábleskov a situáciu, pri ktorej chyba vzniká.
