NICE Toona 5016P - samostatný pohon pre krídlové brány do krídla 5m/800kg pre väčšie zaťaženie
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
404,51 € s DPH
| Hmotnosť |
|---|
| 11 kg |
Popis produktu NICE Toona 5016P - samostatný pohon pre krídlové brány do krídla 5m/800kg pre väčšie zaťaženie
NICE Toona TO5016P je samostatný motor 230 V AC pre jedno krídlo brány.
Limity použitia: 5 m a 800 kg nie sú prípustné súčasne. Pri 5 m graf povoľuje približne 250 kg, 800 kg približne do 1,8 m. Vhodnosť určite podľa krivky TO5016P pre dĺžku aj hmotnosť konkrétneho krídla.
Samostatný motor potrebuje vhodnú riadiacu jednotku. Aktuálna MC800/MCA5R30 je voľba pre jeden alebo dva motory; MC200 je dostupná pre jeden motor. V staršej sade postupujte podľa návodu skutočne osadenej dosky.
| Rýchla navigácia | |
|---|---|
| Príslušenstvo | Limity |
| Životnosť | Montáž |
| Zapojenie | Odblokovanie |
| Parametre | Údržba |
| Príslušenstvo – svorky a polarita | Manuál PDF |
- Nevratný
- 230V
- Pomalý
- S mechanickým dorazom a mikrospínačom; polohu koncových dorazov overte na dodanom kuse.
- Pre väčšie zaťaženie - 3200N
Rozsah použitia

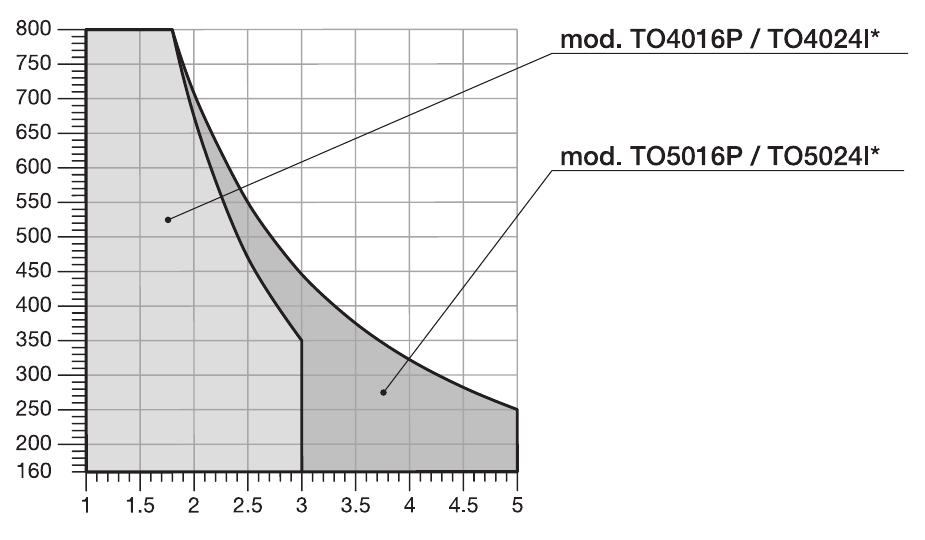

Graf výrobcu pre TO5016P: prípustnú kombináciu dĺžky a hmotnosti jedného krídla odčítajte z krivky označenej TO5016P.
Životnosť a zaťaženie
Pre TO5016P uvádza dodatok NICE orientačný rozsah 50 000 až 150 000 pracovných cyklov. Skutočná životnosť závisí od dĺžky a hmotnosti krídla, odporu pohybu, vetra, teploty a údržby. Konkrétny počet cyklov z tohto rozsahu nemožno určiť ani zaručiť.
Kompatibilné riadiace jednotky
Aktuálne v ponuke
- NICE MC800 – aktuálna pre jeden alebo dva 230 V motory.
- NICE MC200 – aktuálna pre jeden 230 V motor.
Staršie kompatibilné jednotky – už sa nevyrábajú
MC800 nahrádza staršie A60, A400, A6 a A6F v súčasnej ponuke. Pri existujúcej zostave návod MC800 nepoužívajte na staršiu osadenú dosku.
I. Montáž zadnej uchytávacej konzoly
Uchytenie konzol: Pred montážou zmerajte odsadenie závesu a rozmery A/B/C podľa montážneho grafu. Pri bežnom oceľovom stĺpiku odporúčame 120 × 120 mm. Profil 100 × 100 mm použite až po posúdení pevnosti stĺpika, kotvenia a základu vzhľadom na bránu a vietor.
Ak rozmery grafu nevychádzajú, upravte zadnú konzolu alebo použite predĺženú PLA6. Pri otváraní smerom von je predĺžená zadná konzola potrebná; jej polohu určite podľa grafu a overte voľný pohyb krídla.
 |
 |
| Nákres otvárania dnu | Nákres otvárania von |
Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.

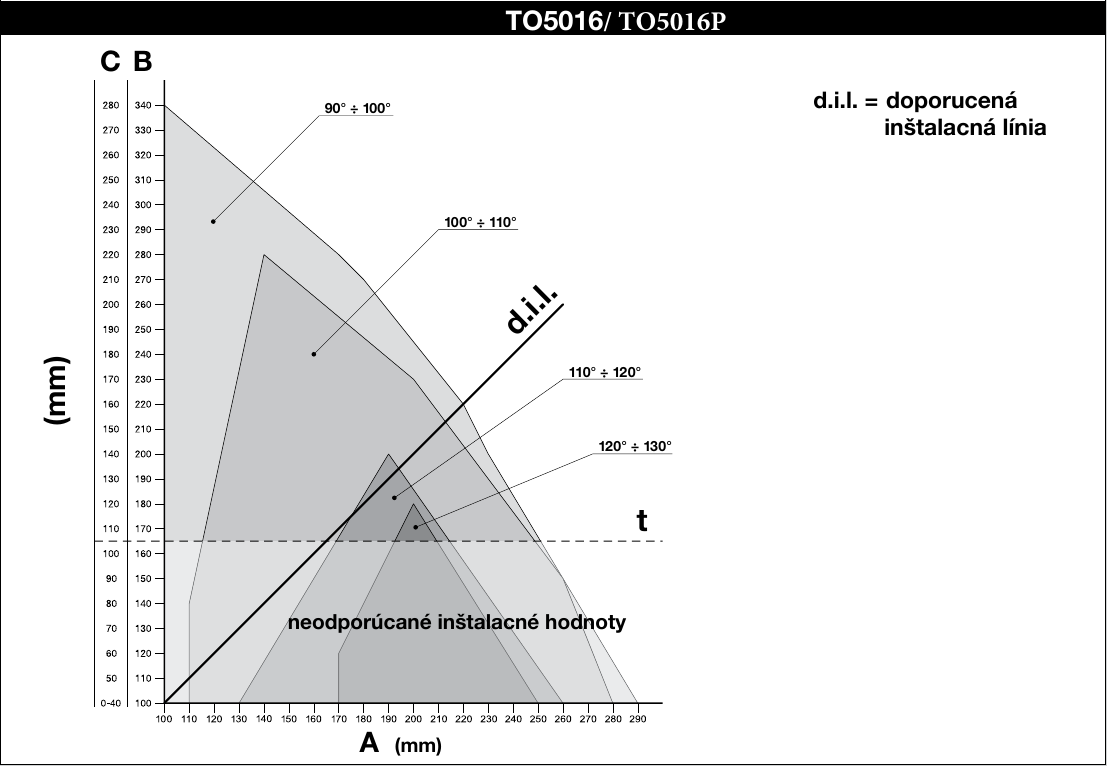

Ukážka vysvetľuje postup odčítania. Rozmery pre TO5016P určite podľa modelového montážneho grafu hneď pod ňou.
Postup výpočtu:
- Zmerajte vzdialenosť C z Nákresu
- Na grafe nájdite namerané C, veďte vodorovnú čiaru a na susednej stupnici odčítajte B.
- Priesečník s čiarou d.i.l. určuje maximálny uhol otvorenia; z neho zvislicou odčítajte A.
- Hodnoty B pod prerušovanou čiarou t výrobca neodporúča.
- Ak uhol nevyhovuje, upravte A a podľa potreby B tak, aby boli približne rovnaké; overte celý pohyb krídla.
Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.
 |
 |
| 1. Odrežte konzolu na požadovanú dĺžku | 2. Navarte skrátenú konzolu na montážnu platňu |
Dodávaná zadná konzola je dlhá 150 mm. Pred skrátením a privarením overte, či výsledné rozmery zodpovedajú grafu.
|
Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku. Rozdiel F = 34 mm. |
 |
Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.
Predná konzola a výška uchytenia
Pre TO5016P je pevný rozmer D = 845 mm. K nameranému A zvoľte E z tabuľky (E = 845 mm − A). Výškový rozdiel konzol je na výkrese NICE F = 34 mm; pred privarením ho overte na dodaných konzolách.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Kabeláž a zapojenie motora

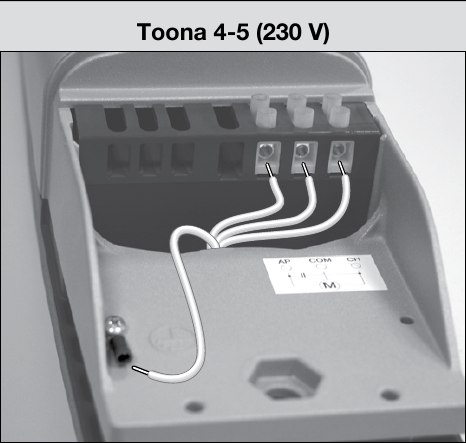

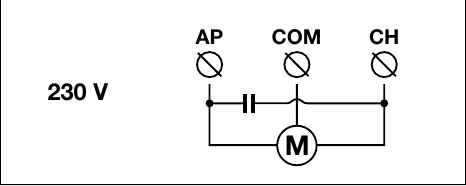

Pred zapájaním odpojte elektrické napájanie. Napätie 230 V AC je napätie motora; napájanie centrály a výstupy príslušenstva sa posudzujú zvlášť. Na motore sú označené svorky AP / COM / CH a ochranné uzemnenie. Zapojenie, smer pohybu a kontrolu mikrospínačov vykonajte podľa originálneho obrázka NICE a návodu použitej riadiacej jednotky. Pri otváraní smerom von sa podľa NICE prehodia vodiče smeru; ochranný vodič zostáva na svojom mieste.
Po zapojení overte smer pohybu, polohy zastavenia a bezpečnostné prvky podľa manuálu konkrétnej centrály. Elektrické pripojenie a skúšky patria odborne spôsobilej osobe.
Koncové polohy a mikrospínač
Motor 230 V má mechanický doraz s mikrospínačom, ktorý pri kontakte s čapom preruší napájanie. Montážnik pri odpojenom napájaní overí počet a polohu dorazov na dodanom kuse a preskúša otvorenie aj zatvorenie podľa návodu skutočnej centrály. Postup nastavovania mechanického dorazu 24 V variantu sa na tento 230 V motor neprenáša.
Zapojenie príslušenstva pri MC800 s doskou MCA5R30
Nasledujúce zapojenie platí pre MC800/MCA5R30 v sadách s touto centrálou. Svorky príslušenstva patria centrále, nie samotnému motoru. Pri inej riadiacej jednotke použite jej vlastnú schému. Pred prácou odpojte sieťové napájanie.
| Príslušenstvo | Svorky, napájanie a polarita |
|---|---|
Pomocné napájanie | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a spoločný bod vstupov. Pre napájané príslušenstvo je spoločný limit 200 mA; overte odber a prípustné napätie každého výrobku. |
Reléové fotobunky EPM | Pri vypnutom Standby bez fototestu napájajte vysielač TX a prijímač RX zo svorky 4 (+24 V DC) a svorky 3 (−). Beznapäťový kontakt C–NC prijímača zapojte medzi 4 (spoločný) a príslušný vstup 8/PHOTO, 9/PHOTO1 alebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musia byť nastavené na režim reléových fotobuniek; v režime koncových spínačov majú iný význam. |
EPM pri zapnutom Standby | Podľa schémy MCA5R30 napájajte TX aj RX medzi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná vetva). Na fotobunkách EPM je 1 = +, 2 = vratná vetva. OutSTB je 24 V, najviac 4 W a v Standby sa vypína; svorku 5 nepoužívajte ako trvalý mínus. Kontakt RX C–NC ide medzi 4 a príslušný PHOTO vstup. |
EPM s fototestom | Podľa schémy fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijímač je trvalo napájaný: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zostáva medzi 4 a príslušným PHOTO vstupom. OutSTB nepreťažujte ani nepoužívajte súčasne na inú záťaž; po zapojení vykonajte učenie a skúšku bezpečnostnej funkcie. |
Fotobunky BlueBUS | Kompatibilné EPMB pripojte dvojvodičovo na svorky 6 a 7 BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po pridaní alebo odobratí prvku spustite učenie zariadení. |
STOP a povelové kontakty | Beznapäťový vstup 12/STOP prijíma podľa zapojeného prvku NO, NC alebo 8,2 kΩ; stav sa učí. 13/SbS, 14/OPEN a 15/CLOSE používajú kontakt NO proti svorke 4 (spoločný). Takéto kontakty nemajú +/−; na vstupy nepriveďte cudzie napätie. Platí aj pre relé kľúčového spínača či externého prijímača. |
Maják ELAC | NICE ELAC pripojte na výstup FLASH určený pre samostatne blikajúcu lampu: spínané 120/250 V AC, najviac 21 W. Ide o sieťový výstup; nemá +/−. Nesmie sa zameniť za 24 V svorky príslušenstva. |
Elektrozámok | Svorky 1–2 / EL: 12 V AC, najviac 15 VA. Striedavý výstup nemá +/−; overte parametre zámku. |
Rádiový prijímač | OXIBD sa osádza do konektora SM; napájacie svorky 3/4 ani BlueBUS naň nepoužívajte. Anténa sa pripája podľa prijímača, nie podľa svoriek motora. |
Ak sú vstupy AUX 8–11 použité pre koncové spínače, ich funkcia sa líši od PHOTO vstupov. Pri zmene fotobuniek alebo zapojenia zopakujte príslušné učenie a odskúšajte zastavenie a reakciu brány. Podrobný postup je v návode centrály MC800.
Reléové fotobunky v režime Standby
Reléové fotobunky s fototestom
Kompatibilné príslušenstvo s pohonom NICE Toona TO5016P
Príslušenstvo vyberajte podľa skutočnej riadiacej jednotky, jej vstupov, výstupov a rádiového prijímača:
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Elektronika pre motor; návod vyberte podľa skutočne osadenej dosky. | Aktuálna: MC800/MCA5R30 pre jeden alebo dva motory 230 V; MC200 pre jeden motor. Staršia kompatibilná doska: MCA5. Pri nej použite návod jej vlastnej generácie. |
| Maják | Signalizuje pohyb. Anténu má len model, pri ktorom ju výrobca uvádza. Voľba závisí od výstupu centrály. |
Ďalší maják vyberte podľa napätia a zaťažiteľnosti výstupu skutočnej centrály. |
| Fotobunky | Sledujú priestor lúča a odovzdajú signál centrále. Reakcia brány závisí od zapojenia a nastavenia; po montáži vyskúšajte celú zostavu. | |
| Vysielač | Ovládač vyberte podľa prijímača a kódovania osadeného v centrále. ON3EBD patrí k OXIBD, ON3ELR k OXILR. | |
| Prijímač | Rádiový prijímač musí podporovať kódovanie ovládača; rozhrania pre inteligentnú domácnosť majú odlišné funkcie. |
|
| Anténa | Zlepšenie príjmu prijímača pri správnom umiestnení a pripojení. | |
| Klávesnica | Ovládanie kódom. BlueBUS klávesnica vyžaduje dosku, ktorá podporuje povelové zariadenia. | |
| Kľúčový spínač | Ovládanie cez vhodný povelový vstup centrály. | |
| Čítačky kariet | ETPB vyžaduje podporu povelových zariadení na BlueBUS konkrétnej dosky. |
|
| Elektrozámky | Zaistenie krídla; spôsob ovládania a napätie zámku overte podľa centrály a montáže. |
|
Ručné odblokovanie pohonu
Odblokujte alebo zablokujte pohon iba pri stojacom krídle. Ak je na bráne elektrozámok, najprv ho odomknite. Pri poruche odpojte napájanie.
- Odsuňte ochrannú krytku, vložte dodaný kľúč a otočte ním v smere hodinových ručičiek.
- Zdvihnite odblokovaciu páčku a krídlo posuňte ručne.
- Na opätovné zablokovanie páčku sklopte, kľúč otočte proti smeru hodinových ručičiek, vyberte ho a krytku zatvorte.
Pred opätovným spustením skontrolujte, že je pohon zaistený a v dráhe brány nikto nie je.
Kontrola a údržba
Zabezpečte odbornú kontrolu pohonu najneskôr každých 6 mesiacov; pri intenzívnom používaní môže byť potrebná častejšie. Technik pri odpojenom napájaní preverí uchytenie, koróziu, opotrebenie a mazanie závitovky a vodiacej matice, potom preskúša pohyb a bezpečnostné prvky. Ak sa brána správa nezvyčajne, nepokúšajte sa o opravu sami; obráťte sa na montážnu firmu.
Technické vlastnosti
| Parameter | Hodnota |
|---|---|
Model | TO5016P |
Motor pohonu | 230 V AC |
Maximálny / menovitý odber | 1,7 A / 1,2 A |
Maximálny / menovitý príkon | 385 W / 220 W |
Kondenzátor v motore | 12 µF |
Zdvih | 505 mm |
Rýchlosť bez zaťaženia | 0,013 m/s |
Rýchlosť pri zaťažení | 0,010 m/s |
Maximálna / menovitá sila | 3 200 N / 800 N |
Cykly za hodinu pri menovitej sile | 46 |
Ochrana | IP44 |
Pracovná teplota | −20 až +50 °C |
Tepelná ochrana | 140 °C |
Izolačná trieda | F |
Orientačná životnosť podľa NICE | 50 000 až 150 000 pracovných cyklov |
Celkové rozmery (dĺžka × šírka × výška) | 965 × 115 × 105 mm |
Hmotnosť motora | 7 kg |
Parametre a graf modelu TO5016P dopĺňa montážny dodatok výrobcu. Programovanie vykonajte podľa návodu skutočne osadenej centrály.
