NICE Toona Toona 4016P - samostatný pohon pre krídlové brány do krídla 3m/800kg pre väčšie zaťaženie
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
357,39 € s DPH
| Hmotnosť |
|---|
| 10 kg |
Popis produktu NICE Toona Toona 4016P - samostatný pohon pre krídlové brány do krídla 3m/800kg pre väčšie zaťaženie
NICE Toona TO4016P je samostatný elektromechanický motor pre jedno krídlo brány. Motor pracuje s napätím 230 V AC z vhodnej riadiacej jednotky. Údaj o napätí motora nie je údajom o sieťovom napájaní centrály.
Hmotnosť a dĺžku jedného krídla posudzujte spolu podľa grafu NICE; dve krajné hodnoty uvedené pri modeli neplatia automaticky súčasne.
Zosilnený variant má vlastný graf prípustnej hmotnosti a dĺžky krídla. Pri výbere použite tento graf pre presný model motora.
Ak je motor súčasťou sady s MC800/MCA5R30, použite návod tejto dosky. Pri inej alebo staršej sade si overte skutočný typ riadiacej jednotky.
| Rýchla navigácia | |
|---|---|
| Príslušenstvo | Limity |
| Životnosť | Montáž |
| Zapojenie | Odblokovanie |
| Parametre | Údržba |
| Príslušenstvo – svorky a polarita | Manuál PDF |
- Nevratný
- 230V
- Pomalý
- S mechanickým dorazom a mikrospínačom; koncové polohy overte podľa skutočného vyhotovenia motora
- Pre väčšie zaťaženie - 3200N
Rozsah použitia
Graf NICE ukazuje krajné hodnoty 800 kg a 3 m pre jedno krídlo. Ich prípustnú kombináciu odčítajte z krivky; maximá nemožno automaticky použiť súčasne.
Životnosť a zaťaženie
Pri modeli TO4016P je orientačná životnosť 50 000 až 150 000 pracovných cyklov. Závisí od hmotnosti a dĺžky krídla, odporu pohybu, teploty, vetra a údržby. Presný počet cyklov pre konkrétnu bránu z tohto rozsahu nemožno určiť.
Výber riadiacej jednotky
NICE MC800/MCA5R30 je aktuálna centrála a nahrádza staršie A60, A400, A6 a A6F. Pre jeden motor sa naďalej predáva aj MC200. Pri už osadenej staršej jednotke použite návod jej skutočnej dosky.
Aktuálne v ponuke
- NICE MC800 – pre jeden alebo dva 230 V motory.
- NICE MC200 – pre jeden 230 V motor.
Staršie kompatibilné jednotky – už sa nevyrábajú
I. Montáž zadnej uchytávacej konzoly
Stĺpik a uchytenie konzol: Pre bežné uchytenie odporúčame pevný stĺpik s prierezom 120 × 120 mm. Prierez 100 × 100 mm je orientačné minimum, len ak vyhovuje pevnosť stĺpika, jeho základu a poloha závesu.
Pri inom priereze alebo odsadení závesu upravte zadnú konzolu alebo použite predĺženú konzolu PLA6. Rozmery A a B musia zodpovedať nameranému C a uhlu otvorenia; ich význam ukazuje montážny graf. Pri otváraní smerom von je potrebná predĺžená zadná konzola; jej dĺžku určite z geometrie montáže a overte voľný pohyb krídla.
Nákres otvárania dnu
Nákres otvárania von
Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.

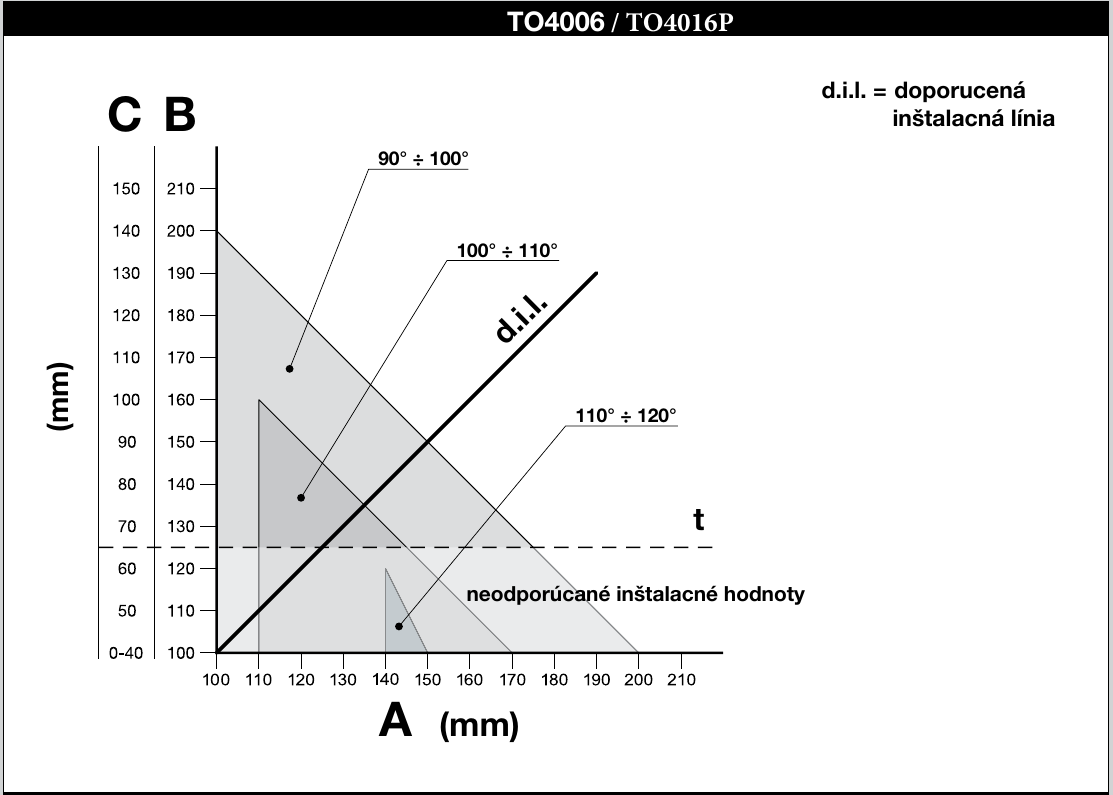

Montážny graf NICE Toona TO4006 / TO4016P
Ukážka odčítania hodnôt z grafu
Postup výpočtu:
- Zmerajte vzdialenosť C z Nákresu
- V montážnom grafe nájdite namerané C a veďte z neho vodorovnú čiaru. Na vedľajšej stupnici odčítajte zodpovedajúci rozmer B.
- Priesečník s čiarou d.i.l. (odporúčaná montážna línia na grafe NICE) určuje maximálny uhol otvorenia; z neho zvislicou odčítajte rozmer A.
- Nepoužívajte rozmer B pod prerušovanou čiarou t; NICE túto oblasť grafu neodporúča.
- Ak uhol otvorenia nevyhovuje, upravte A a podľa potreby aj B tak, aby boli približne rovnaké. Potom znovu overte celý pohyb krídla.
Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.
1. Odrežte konzolu na požadovanú dĺžku
2. Navarte skrátenú konzolu na montážnu platňu
Dodávaná zadná konzola má dĺžku 150 mm. Pred skrátením a privarením overte, či umožní dodržať rozmery A a B pre váš stĺpik; podľa potreby použite predĺženú konzolu.
Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.
Podľa výkresu NICE je výškový rozdiel konzol F = 34 mm. Pred privarením overte rozmer aj na dodanom vyhotovení konzol.
Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.
II. Montáž prednej uchytávacej konzoly
Prednú konzolu osaďte podľa rozmerov A, D a E. Pre TO4016P uvádza montážna tabuľka D = 695 mm; príslušnú hodnotu E zvoľte podľa nameraného A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
V dodávanom balení sa nachádza konzola na privarenie, pokiaľ by ste mali záujem o konzolu na skrutkovanie, doporučujeme objednať alternatívnu konzolu na skrutkovanie NICE PLA8.
- Vypočítajte z Tabuľky hodnotu E
- Vypočítajte výšku podľa obrázku výšiek konzol (zobraziť obrázok)
- Pripevnite konzolu na krídlo (pokiaľ konzolu navárate, doporučujeme ju zatiaľ iba naheftovať)
III. Montáž pohonu brány na zadnú konzolu
- Pripevnite motor na konzolu rovnako ako na obrázku pomocou dodaného čapu zadnej konzoly, podložky a matice.
- Dotiahnite maticu na úplno a potom povolte o 1/10 obrátky, aby sa mohol pohon brány otáčať
IV. Montáž pohonu brány na prednú konzolu
- Pripevnite pohon na konzolu rovnako ako na obrázku pomocou dodaného čapu a podložky.
- Dotiahnite čap na úplno
V. Koncové polohy a mikrospínač
Motor 230 V má mechanický doraz s mikrospínačom, ktorý pri kontakte s čapom preruší napájanie motora. Montážnik musí pri odpojenom napájaní overiť skutočnú výbavu dorazov dodaného pohonu, nastaviť koncové polohy a pred prevádzkou preskúšať pohyb aj bezpečnostné prvky podľa návodu použitej riadiacej jednotky.
Kabeláž a zapojenie motora
Pred zapájaním odpojte elektrické napájanie. Napätie 230 V AC je napätie motora; napájanie centrály a výstupy príslušenstva sa posudzujú zvlášť. Na motore sú označené svorky AP / COM / CH a ochranné uzemnenie. Zapojenie, smer pohybu a kontrolu mikrospínačov vykonajte podľa originálneho obrázka NICE a návodu použitej riadiacej jednotky. Pri otváraní smerom von sa podľa NICE prehodia vodiče smeru; ochranný vodič zostáva na svojom mieste.
Po zapojení overte smer pohybu, polohy zastavenia a bezpečnostné prvky podľa manuálu konkrétnej centrály. Elektrické pripojenie a skúšky patria odborne spôsobilej osobe.
Zapojenie príslušenstva pri MC800 s doskou MCA5R30
Nasledujúce zapojenie platí pre MC800/MCA5R30 v sadách s touto centrálou. Svorky príslušenstva patria centrále, nie samotnému motoru. Pri inej riadiacej jednotke použite jej vlastnú schému. Pred prácou odpojte sieťové napájanie.
| Príslušenstvo | Svorky, napájanie a polarita |
|---|---|
Pomocné napájanie | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a spoločný bod vstupov. Pre napájané príslušenstvo je spoločný limit 200 mA; overte odber a prípustné napätie každého výrobku. |
Reléové fotobunky EPM | Pri vypnutom Standby bez fototestu napájajte vysielač TX a prijímač RX zo svorky 4 (+24 V DC) a svorky 3 (−). Beznapäťový kontakt C–NC prijímača zapojte medzi 4 (spoločný) a príslušný vstup 8/PHOTO, 9/PHOTO1 alebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musia byť nastavené na režim reléových fotobuniek; v režime koncových spínačov majú iný význam. |
EPM pri zapnutom Standby | Podľa schémy MCA5R30 napájajte TX aj RX medzi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná vetva). Na fotobunkách EPM je 1 = +, 2 = vratná vetva. OutSTB je 24 V, najviac 4 W a v Standby sa vypína; svorku 5 nepoužívajte ako trvalý mínus. Kontakt RX C–NC ide medzi 4 a príslušný PHOTO vstup. |
EPM s fototestom | Podľa schémy fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijímač je trvalo napájaný: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zostáva medzi 4 a príslušným PHOTO vstupom. OutSTB nepreťažujte ani nepoužívajte súčasne na inú záťaž; po zapojení vykonajte učenie a skúšku bezpečnostnej funkcie. |
Fotobunky BlueBUS | Kompatibilné EPMB pripojte dvojvodičovo na svorky 6 a 7 BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po pridaní alebo odobratí prvku spustite učenie zariadení. |
STOP a povelové kontakty | Beznapäťový vstup 12/STOP prijíma podľa zapojeného prvku NO, NC alebo 8,2 kΩ; stav sa učí. 13/SbS, 14/OPEN a 15/CLOSE používajú kontakt NO proti svorke 4 (spoločný). Takéto kontakty nemajú +/−; na vstupy nepriveďte cudzie napätie. Platí aj pre relé kľúčového spínača či externého prijímača. |
Maják ELAC | NICE ELAC pripojte na výstup FLASH určený pre samostatne blikajúcu lampu: spínané 120/250 V AC, najviac 21 W. Ide o sieťový výstup; nemá +/−. Nesmie sa zameniť za 24 V svorky príslušenstva. |
Elektrozámok | Svorky 1–2 / EL: 12 V AC, najviac 15 VA. Striedavý výstup nemá +/−; overte parametre zámku. |
Rádiový prijímač | OXIBD sa osádza do konektora SM; napájacie svorky 3/4 ani BlueBUS naň nepoužívajte. Anténa sa pripája podľa prijímača, nie podľa svoriek motora. |
Ak sú vstupy AUX 8–11 použité pre koncové spínače, ich funkcia sa líši od PHOTO vstupov. Pri zmene fotobuniek alebo zapojenia zopakujte príslušné učenie a odskúšajte zastavenie a reakciu brány. Podrobný postup je v návode centrály MC800.
Reléové fotobunky v režime Standby
Reléové fotobunky s fototestom
Príslušenstvo podľa riadiacej jednotky
Voliteľné príslušenstvo vyberajte podľa riadiacej jednotky v konkrétnej zostave. Pred objednaním skontrolujte jej napätie, vstupy, prijímač a typ pripojenia:
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála |
Riadiaca elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány. Model ELAC má zabudovanú anténu; pri správnom pripojení môže zlepšiť príjem ovládača. |
Ďalší maják vyberte podľa napätia a zaťažiteľnosti výstupu skutočnej centrály. |
| Fotobunky |
Fotobunky pomáhajú zistiť prekážku; reakcia brány závisí od zapojenia a nastavenia riadiacej jednotky. Na MC800 sa kontaktné a BlueBUS fotobunky pripájajú na odlišné vstupy. Počet párov a spôsob ich použitia určite podľa skutočnej dosky. |
|
| Vysielač | Pre diaľkové ovládanie brány. Typ a kódovanie ovládača vyberte podľa prijímača osadeného v použitej riadiacej jednotke. |
|
| Prijímač |
Pre diaľkové ovládanie brány. Pred výberom overte konektor a podporované kódovanie konkrétnej dosky. |
|
| Anténa |
Pre lepší dosah ovládača. |
|
| Klávesnica | Otvorenie brány kódom bez diaľkového ovládača. Pri modeloch BlueBUS overte, či ich skutočná centrála podporuje ako povelové zariadenia. | |
| Kľúčový spínač | Ovládanie kľúčom cez vhodný povelový vstup riadiacej jednotky; miesto montáže zvoľte podľa kabeláže. | |
| Čítačky kariet | Prístup kartou alebo príveskom. ETPB vyžaduje centrálu s BlueBUS, ktorá podporuje povelové zariadenia. |
|
| Elektrozámky | Elektrozámok zaistí krídlo v zatvorenej polohe. Vhodnosť a ovládanie zámku určite podľa brány, napätia a výstupu použitej centrály. |
|
Ručné odblokovanie pohonu
Odblokujte alebo zablokujte pohon iba pri stojacom krídle. Ak je na bráne elektrozámok, najprv ho odomknite. Pri poruche odpojte napájanie.
- Odsuňte ochrannú krytku, vložte dodaný kľúč a otočte ním v smere hodinových ručičiek.
- Zdvihnite odblokovaciu páčku a krídlo posuňte ručne.
- Na opätovné zablokovanie páčku sklopte, kľúč otočte proti smeru hodinových ručičiek, vyberte ho a krytku zatvorte.
Pred opätovným spustením skontrolujte, že je pohon zaistený a v dráhe brány nikto nie je.
Kontrola a údržba
Zabezpečte odbornú kontrolu pohonu najneskôr každých 6 mesiacov; pri intenzívnom používaní môže byť potrebná častejšie. Technik pri odpojenom napájaní preverí uchytenie, koróziu, opotrebenie a mazanie závitovky a vodiacej matice, potom preskúša pohyb a bezpečnostné prvky. Ak sa brána správa nezvyčajne, nepokúšajte sa o opravu sami; obráťte sa na montážnu firmu.
Technické vlastnosti
| Parameter | Hodnota |
|---|---|
Model | TO4016P |
Motor pohonu | 230 V AC |
Maximálny / menovitý odber | 1,7 A / 1,2 A |
Maximálny / menovitý príkon | 385 W / 220 W |
Kondenzátor v motore | 12 µF |
Zdvih | 350 mm |
Rýchlosť bez zaťaženia | 0,013 m/s |
Rýchlosť pri zaťažení | 0,010 m/s |
Maximálna / menovitá sila | 3 200 N / 800 N |
Cykly za hodinu pri menovitej sile | 46 |
Ochrana | IP44 |
Pracovná teplota | −20 až +50 °C |
Tepelná ochrana | 140 °C |
Izolačná trieda | F |
Orientačná životnosť podľa NICE | 50 000 až 150 000 pracovných cyklov |
Celkové rozmery (dĺžka × šírka × výška) | 820 × 115 × 105 mm |
Hmotnosť motora | 6 kg |
Montážny manuál NICE Toona · Technický dodatok pre TO4016P. Programovanie, učenie polôh a príslušenstvo patria k návodu skutočnej riadiacej jednotky.
