NICE Toona TO4005 – samostatný motor 230 V pre krídlo do 3 m
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
281,83 € s DPH
| Hmotnosť |
|---|
| 10 kg |
Popis produktu NICE Toona TO4005 – samostatný motor 230 V pre krídlo do 3 m
NICE Toona 4 TO4005 je samostatný motor 230 V AC pre jedno krídlo. Podľa grafu NICE zvládne pri dĺžke 3 m najviac približne 300 kg; hmotnosť 500 kg platí pri dĺžke do približne 1,8 m. Pohon je nevratný, má kondenzátor 7 µF a mikrospínač dorazu otvorenia. Centrála a príslušenstvo patria až k zvolenej zostave.
Ak potrebujete motor 24 V DC s enkodérom, pozrite TO4024. Napätie motora vyberajte spolu s kompatibilnou riadiacou centrálou.
| Rýchla navigácia na tejto stránke | ||
|---|---|---|
| Výber a limity | Životnosť | Zostavy |
| Obsah balenia | Príslušenstvo | Manuál |
| Montáž | Kabeláž | Zapojenie príslušenstva |
| Parametre | Údržba | Odblokovanie |
Kompatibilné príslušenstvo s pohonom NICE Toona 4 TO4005
Uvedené príslušenstvo používajte podľa svoriek a výstupov skutočnej riadiacej jednotky. Aktuálne sady TO4005 obsahujú MC800; historické zostavy môžu mať inú dosku. Konkrétne zapojenie overte pred montážou.
Ďalej doporučujeme dokúpiť k pohonu kompatibilné voliteľné príslušenstvo:
| Čo | Prečo | Typ |
|---|---|---|
Riadiaca centrála |
Riadiaca elektronika pohonu. |
|
| Signalizuje pohyb brány. Anténu má iba model, pri ktorom je výslovne uvedená; výber lampy závisí od výstupu použitej centrály. | ELAC – maják s anténou pre zostavy s MC800. Pri 230 V napájaní MC800/MCA5R30 má výstup FLASH sieťové napätie 230 V AC, najviac 21 W, pre samostatne blikajúcu lampu. Pri inom majáku overte napätie, príkon, vlastné blikanie a zapojenie; napätie motora na výber nestačí. | |
Sledujú priestor medzi vysielačom a prijímačom. Pri prerušení lúča odovzdajú signál centrále; reakcia závisí od zapojenia a nastavenia. Po montáži vyskúšajte bezpečnosť celej brány. Na MC800 sa BlueBUS a kontaktné fotobunky pripájajú na odlišné vstupy. | ||
Kontaktné fotobunky | Reléové fotobunky s vhodným kontaktom pripájajte na zodpovedajúci vstup skutočnej centrály. | |
| Vyberajte podľa prijímača v konkrétnej sade a požadovaného kódovania. | Prijímač OXIBD podporuje vhodne nakódované ovládače MYGO4 a FLO2RE. Pre obojsmerné ovládanie tvorí pár ON3EBD + OXIBD. Pre dlhý dosah použite samostatný pár ON3ELR + OXILR. Vysielače medzi týmito systémami ľubovoľne nezamieňajte. | |
| Prijímač a vysielač musia používať zhodné kódovanie; výbavu ponúkaných sád ukazuje tabuľka zostáv. |
|
|
|
Pre lepší dosah ovládača. |
||
|
Ak by ste zabudli diaľkový ovládač, prípadne ak k Vám chodí veľa vozidiel alebo osôb a nechcete každému dávať ovládač či otvárať sólo. |
||
|
Pre ovládanie brány pomocou kľúča cez spínač pripojený na ľubovoľnom mieste kabelážou k riadiacej jednotke. |
||
|
Ovládanie pohonu pomocou priloženia karty alebo kľúčenky na čítačku kariet. |
|
|
| Zámok drží krídlo v zatvorenej polohe. Centrála ho musí uvoľniť pred otvorením; vhodnosť a napätie určite podľa brány a konkrétnej jednotky. |
|
Výber pohonu TO4005
Limity dĺžky a hmotnosti krídla
Graf NICE pre Toona 4 povoľuje približne 500 kg pri dĺžke krídla do 1,8 m a 300 kg pri 3 m. Medzi týmito bodmi klesá prípustná hmotnosť s dĺžkou. Zohľadnite aj ľahký chod krídla, plnú výplň a vietor.
Odhad životnosti
Životnosť je odhad podľa indexu namáhania, nie záruka počtu cyklov. Spočítajte príslušné hodnoty z tabuľky a výsledok odčítajte z pôvodného grafu NICE.
| Vplyv pri Toona 4 | Index |
|---|---|
Hmotnosť krídla do 200 kg | 0 % |
Hmotnosť nad 200 do 300 kg | 10 % |
Hmotnosť nad 300 do 400 kg | 20 % |
Hmotnosť nad 400 do 500 kg | 30 % |
Dĺžka krídla od 2 do 3 m | 20 % |
Teplota nad 40 °C, pod 0 °C alebo vlhkosť nad 80 % | 20 % |
Plná výplň krídla | 15 % |
Veterná oblasť | 15 % |
| Graf životnosti |
|---|
 Kliknutím zväčšíte pôvodný graf NICE. |
Pri výpočte použite hmotnosť jedného krídla. Napríklad pri 250 kg, 2,5 m a bez ďalších vplyvov je index 10 % + 20 % = 30 %; odhad cyklov sa odčíta z grafu.
Samostatný motor a zostavy
Na tejto stránke sa objednáva jeden pohon TO4005. Originálny manuál NICE znázorňuje montážne konzoly, spojovací materiál a kľúče podľa konkrétneho balenia. Pred montážou skontrolujte úplnosť dodávky podľa obrázka 1 výrobcu. Pohon sám bez centrály a potrebných bezpečnostných prvkov netvorí hotovú automatizáciu.
Kompatibilné riadiace jednotky
- Aktuálna centrála v sadách: NICE MC800 (doska MCA5R30), náhrada za staršie modely uvedené nižšie.
- Pre jeden motor: NICE MC200 sa naďalej predáva.
- Staršie kompatibilné, už nevyrábané: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Pri existujúcej inštalácii použite návod jej skutočnej dosky.
Sady s motorom TO4005
| Základná sada – 1 krídlo | Základná sada – 2 krídla |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Zloženie a cena » | 2 × TO4005, 1 × MC800, 1 × diaľkový ovládač NICE, 1 × OXIBD. Zloženie a cena » |
| Sada s fotobunkami – 1 krídlo | Sada s fotobunkami – 2 krídla |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM. Zloženie a cena » | 2 × TO4005, 1 × MC800, 1 × diaľkový ovládač NICE, 1 × OXIBD, 1 pár EPM. Zloženie a cena » |
| Sada s príslušenstvom – 1 krídlo | Sada s príslušenstvom – 2 krídla |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Zloženie a cena » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Zloženie a cena » |
Montáž pohonu TO4005
Pred uchytením overte, či stĺpik, jeho základ a kotvenie prenesú zaťaženie od krídla, pohonu a vetra. Samotný rozmer profilu neurčuje vhodnosť: rozhoduje aj materiál, hrúbka steny, výška, poloha závesu a stav základu.
Ak poloha závesu a tvar stĺpika neumožňujú rozmery z montážneho grafu, upravte zadnú konzolu alebo použite predĺženú konzolu PLA6. Rozmery A a B určite z nameraného C a požadovaného uhla otvorenia podľa montážneho grafu NICE. Pri otváraní smerom von je potrebná predĺžená zadná konzola; jej dĺžku určite z grafu a overte voľný pohyb krídla.
Pred uchytením ešte skontrolujte rovnomerný chod krídla a bezpečnú vzdialenosť od pevných prekážok. Predná a zadná konzola majú výškový rozdiel F = 34 mm.
I. Montáž zadnej uchytávacej konzoly
Nákres otvárania dnu
Nákres otvárania von
Vypočítajte pozíciu zadnej konzoly pomocou Grafu, z ktorého vyčítate rozmery A a B a maximálny uhol otvorenia. Pozor, hodnoty A aj B musia byť podobné (ideálne rovnaké), aby sa pohon mohol pohybovať plynulo lineárne.
Graf výpočtu
Ukážka odčítania hodnôt z grafu
Postup výpočtu:
- Zmerajte vzdialenosť C z Nákresu
- Na Grafe spravte horizontálnu čiaru, ktorá pretína odmeranú hodnotu C
- Pretnutím tejto čiary s DIL (Doporučená Inštalačná Línia) zistíte maximálny uhol otvorenia
- Pokiaľ je priesek pod Úrovňou t, budete musieť upraviť hodnoty tak, aby ste priesek posunuli nad túto úroveň
- Pokiaľ je priesek nad Úrovňou t, je všetko v poriadku, ale pokiaľ je určený maximálny uhol otvorenia nevyhovujúci, bude potrebné upraviť hodnotu A a v nutnom prípade aj hodnotu B, aby boli podobné (ideálne rovnaké)
Predtým, ako uchytíte konzolu na stĺp, alebo múr, je potrebné ju skrátiť na požadovanú dĺžku odpovedajúcu rozmerom A a B a privariť na montážnu platňu.
1. Odrežte konzolu na požadovanú dĺžku
2. Navarte skrátenú konzolu na montážnu platňu
Štandardná zadná konzola v balení má dĺžku 150 mm. Pred jej privarením porovnajte dostupnú dĺžku s rozmermi z montážneho grafu; ak nestačí, použite vhodne predĺženú konzolu.
Pred samotným uchytením zadnej konzoly skontrolujte, či vychádza predná konzola na pevnú časť krídla brány, pretože medzi prednou a zadnou konzolou je výškový rozdiel, ako vidno na obrázku.
Rozdiel F = 34 mm.
Pokiaľ všetko vyhovuje, uchyťte zadnú konzolu na stĺp, alebo múr pomocou skrutiek, hmoždín a podložiek.
II. Montáž prednej uchytávacej konzoly
Predná konzola musí byť osadená na krídlo vo vzdialenosti vzhľadom na hodnoty D a E, ktoré vyčítate z Tabuľky (hodnota D je fixná a to 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
V dodávanom balení sa nachádza konzola na privarenie, pokiaľ by ste mali záujem o konzolu na skrutkovanie, doporučujeme objednať alternatívnu konzolu na skrutkovanie NICE PLA8.
- Vypočítajte z Tabuľky hodnotu E
- Vypočítajte výšku podľa obrázku výšiek konzol (zobraziť obrázok)
- Pripevnite konzolu na krídlo (pokiaľ konzolu navárate, doporučujeme ju zatiaľ iba naheftovať)
III. Montáž pohonu brány na zadnú konzolu
- Pripevnite motor na konzolu rovnako ako na obrázku pomocou dodaného čapu zadnej konzoly, podložky a matice.
- Dotiahnite maticu na úplno a potom povolte o 1/10 obrátky, aby sa mohol pohon brány otáčať
IV. Montáž pohonu brány na prednú konzolu
- Pripevnite pohon na konzolu rovnako ako na obrázku pomocou dodaného čapu a podložky.
- Dotiahnite čap na úplno
V. Mikrospínací doraz pri otvorení
TO4005 patrí medzi 230 V modely Toona 4 s mechanickým dorazom a mikrospínačom. Pri kontakte s dorazom mikrospínač preruší elektrický prívod do motora. Nastavenie a skúšku koncovej polohy treba vykonať podľa originálneho výkresu a použitej riadiacej jednotky; postup pre 24 V mechanický doraz sa naň bez kontroly neprenáša.
Elektrické zapojenie motora TO4005

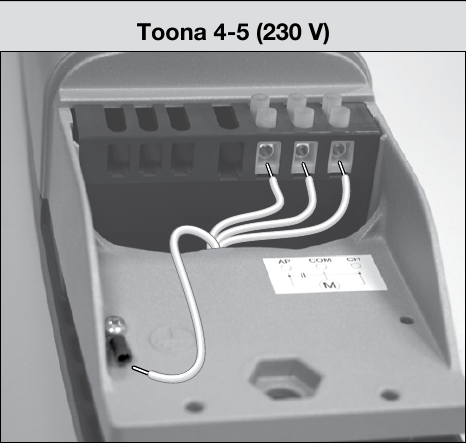

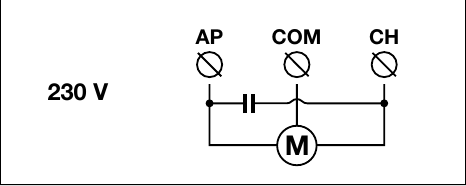

Motor má pripojenie AP / COM / CH a samostatné ochranné uzemnenie. Zapojenie vykonávajte výlučne pri odpojenom napájaní podľa obrázka 15 NICE a podľa návodu skutočnej centrály. Smer chodu, koncový mikrospínač a ochranné prvky overte pri skúške celej brány.
Riadiaca jednotka MC800 sa používa len v zostavách, ktoré ju skutočne obsahujú. Napätie motora 230 V nehovorí samo o sebe, aké napätie majú výstupy fotobuniek, majáka alebo ovládačov.
Zapojenie príslušenstva pri MC800 s doskou MCA5R30
Nasledujúce zapojenie platí pre MC800/MCA5R30 v aktuálnych sadách TO4005. Svorky príslušenstva patria centrále, nie samotnému motoru. Pri inej riadiacej jednotke použite jej vlastnú schému. Pred prácou odpojte sieťové napájanie.
| Príslušenstvo | Svorky, napájanie a polarita |
|---|---|
Pomocné napájanie | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a spoločný bod vstupov. Pre napájané príslušenstvo je spoločný limit 200 mA; overte odber a prípustné napätie každého výrobku. |
Reléové fotobunky EPM | Pri vypnutom Standby bez fototestu napájajte vysielač TX a prijímač RX zo svorky 4 (+24 V DC) a svorky 3 (−). Beznapäťový kontakt C–NC prijímača zapojte medzi 4 (spoločný) a príslušný vstup 8/PHOTO, 9/PHOTO1 alebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musia byť nastavené na režim reléových fotobuniek; v režime koncových spínačov majú iný význam. |
EPM pri zapnutom Standby | Podľa schémy MCA5R30 napájajte TX aj RX medzi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná vetva). Na fotobunkách EPM je 1 = +, 2 = vratná vetva. OutSTB je 24 V, najviac 4 W a v Standby sa vypína; svorku 5 nepoužívajte ako trvalý mínus. Kontakt RX C–NC ide medzi 4 a príslušný PHOTO vstup. |
EPM s fototestom | Podľa schémy fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijímač je trvalo napájaný: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zostáva medzi 4 a príslušným PHOTO vstupom. OutSTB nepreťažujte ani nepoužívajte súčasne na inú záťaž; po zapojení vykonajte učenie a skúšku bezpečnostnej funkcie. |
Fotobunky BlueBUS | Kompatibilné EPMB pripojte dvojvodičovo na svorky 6 a 7 BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po pridaní alebo odobratí prvku spustite učenie zariadení. |
STOP a povelové kontakty | Beznapäťový vstup 12/STOP prijíma podľa zapojeného prvku NO, NC alebo 8,2 kΩ; stav sa učí. 13/SbS, 14/OPEN a 15/CLOSE používajú kontakt NO proti svorke 4 (spoločný). Takéto kontakty nemajú +/−; na vstupy nepriveďte cudzie napätie. Platí aj pre relé kľúčového spínača či externého prijímača. |
Maják ELAC | NICE ELAC pripojte na výstup FLASH určený pre samostatne blikajúcu lampu: spínané 120/250 V AC, najviac 21 W. Ide o sieťový výstup; nemá +/−. Nesmie sa zameniť za 24 V svorky príslušenstva. |
Elektrozámok | Svorky 1–2 / EL: 12 V AC, najviac 15 VA. Striedavý výstup nemá +/−; overte parametre zámku. |
Rádiový prijímač | OXIBD sa osádza do konektora SM; napájacie svorky 3/4 ani BlueBUS naň nepoužívajte. Anténa sa pripája podľa prijímača, nie podľa svoriek motora. |
Ak sú vstupy AUX 8–11 použité pre koncové spínače, ich funkcia sa líši od PHOTO vstupov; mikrospínač v motore TO4005 sám osebe neurčuje nastavenie AUX na centrále. Pri zmene fotobuniek alebo zapojenia zopakujte príslušné učenie a odskúšajte zastavenie a reakciu brány. Podrobný postup je v návode centrály MC800.
Reléové fotobunky v režime Standby
Reléové fotobunky s fototestom
Ručné odblokovanie pri výpadku napájania
- Odsuňte kryt zámku na pohone.
- Vložte odblokovací kľúč, otočte ním a vytiahnite páku.
- Krídlo pomaly premiestnite ručne. Po skončení pohon znovu zablokujte a skontrolujte jeho záber.
Postup zodpovedá pôvodnému obrázku 16 NICE. Ručne pohybujte krídlom až po odpojení napájania a po overení, že sa môže bezpečne pohnúť.
Technické vlastnosti
Model | NICE Toona 4 TO4005 |
|---|---|
Použitie | Elektromechanický pohon pre krídlové brány |
Napájanie motora | 230 V AC / 50 Hz |
Maximálny / menovitý odber | 1,5 A / 1 A |
Maximálny / menovitý príkon | 340 W / 180 W |
Vstavaný kondenzátor | 7 µF |
Zdvih | 385 mm |
Rýchlosť bez záťaže / pri záťaži | 0,016 / 0,012 m/s |
Maximálna / menovitá sila | 1 800 N / 600 N |
Cykly za hodinu pri menovitej sile | 58 |
Ochrana / izolácia | IP44 / trieda F |
Tepelná ochrana | 140 °C |
Pracovná teplota | −20 až +50 °C |
Rozmery (d × š × v) | 820 × 115 × 105 mm |
Hmotnosť pohonu | 6 kg |
Bezpečnosť a údržba
Pred uvedením do prevádzky skontrolujte pohyb krídla, doraz, smer chodu, fotobunky a ďalšie bezpečnostné zariadenia. Motor nemá vlastné nastavenie sily; to patrí riadiacej jednotke. NICE vyžaduje plánovanú kontrolu pohonu najneskôr každých 6 mesiacov, vrátane upevnení, skrutkovice a funkčných skúšok.
