NICE TOO TOO3024 - samostatný pohon, pre jedno krídlo 3m/300kg, intenzívna prevádzka
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
139,81 € s DPH
| Hmotnosť |
|---|
| 6,00 kg |
Popis produktu NICE TOO TOO3024 - samostatný pohon, pre jedno krídlo 3m/300kg, intenzívna prevádzka
NICE TOO3024 je samostatný elektromechanický pohon pre jedno krídlo krídlovej brány do 3 m a do 300 kg. Motor má 24 V DC a je nevratný. Pri výpadku napájania sa odblokuje kľúčom. Je vhodný pre súkromné aj mierne priemyselné použitie; riadiaca jednotka a bezpečnostné prvky sa volia podľa celej brány.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Riadiaca jednotka |
| Sady a alternatívy | Montáž |
| Rozmer C | Zapojenie |
| Skúška | Príslušenstvo |
| Odblokovanie | Údržba |
| Parametre | Manuál |
| Príslušenstvo – svorky a polarita | Manuál PDF |
Kedy zvoliť tento pohon
Údaje 3 m a 300 kg sú maximá jedného krídla. Vhodnosť konkrétnej brány závisí aj od odporu pohybu, polohy závesu, vetra, výplne krídla a geometrie konzol. Výber overte podľa skutočných rozmerov, hmotnosti a voľného chodu brány. Pre inú dĺžku alebo hmotnosť porovnajte TOO4524 do 4,5 m / 250 kg.
24 V motor je vhodný aj na intenzívnejšie používanie. Prípustnú frekvenciu otvárania a zaťaženie celej automatizácie posúďte podľa krídla, montáže a riadiacej jednotky.
Riadiaca jednotka a výbava brány
| Generácia | Kompatibilná centrála |
|---|---|
| Aktuálna | MC424LR30 / MCA2R30 pre jeden alebo dva motory TOO 24 V. |
| Staršia, stále v ponuke | MC424LR10 / MCA2R10. Použite návod tejto generácie. |
Skontrolujte označenie osadenej dosky a použite návod pre túto generáciu. Pri staršej MC424LR01 nepoužívajte postupy pre R10 alebo R30. Výber typu motora, učenie dráhy a programovanie aktuálnej jednotky nájdete v návode MC424LR30.
Označenie 24 V patrí motoru. Centrála MC424LR30 sa pripája na sieť 230 V AC a vytvára príslušné motorové a pomocné výstupy; kabeláž musí zodpovedať jej presnému návodu.

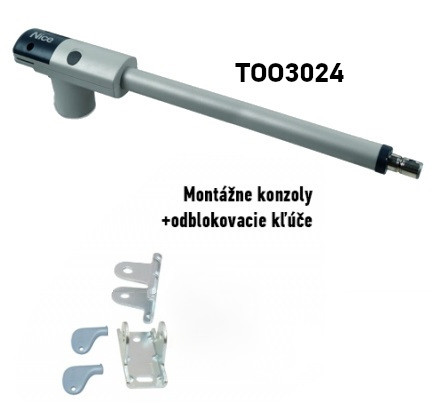

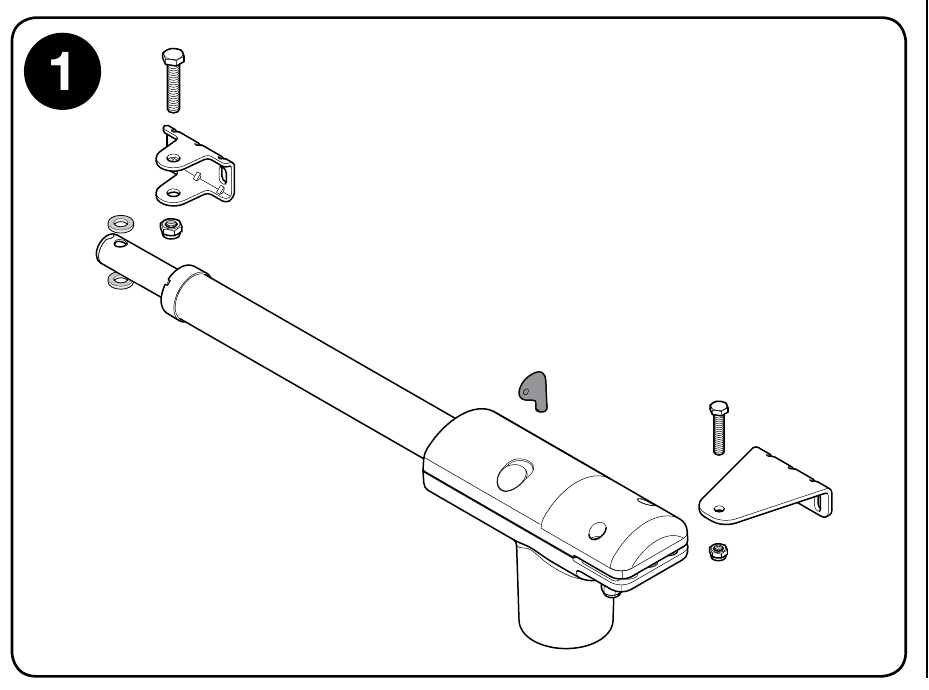

S motorom sú vyobrazené predná a zadná konzola, spojovacie diely a odblokovací kľúč. Pred montážou skontrolujte dodané balenie. Riadiaca jednotka, fotobunky a kotvenie do konkrétneho stĺpika sa vyberajú osobitne alebo podľa obsahu sady.
Sady pre jedno alebo dve krídla
Samostatný motor je určený pre jedno krídlo. Pri dvojkrídlovej bráne sú potrebné dva pohony. Naše 24 V sady nižšie obsahujú MC424LR10 a líšia sa ďalšou výbavou. V strede je samostatný 230 V alternatívny motor.
| Sady pre 1 krídlo | Alternatívny pohon | Sady pre 2 krídla |
|---|---|---|
Sada NICE TOO3024 pre 1 krídlo
Základná S fotobunkami S príslušenstvom | NICE TOO3000
230 V AC Vyžaduje centrálu pre 230 V motory. Nie je určený na pripojenie k MC424L. | Sada NICE TOO3024 pre 2 krídla
Základná S fotobunkami S príslušenstvom |
Limity 3 m a 300 kg sa posudzujú pre každé krídlo osobitne. Pri dvoch krídlach sa limit jedného motora nezvyšuje. Základnú sadu doplňte o potrebné bezpečnostné prvky podľa konkrétnej brány.
Montáž konzol a poloha pohonu
Najprv určte polohu závesu a zadnej konzoly, potom skontrolujte priestor pre celý pohyb brány. Rozmery A a B určujú dosiahnuteľný uhol a priebeh sily. Konzoly sa musia pevne uchytiť do vhodne posúdenej konštrukcie; samotný rozmer stĺpika nestačí na posúdenie kotvenia. Pred trvalým upevnením overte voľný ručný chod bez drhnutia.

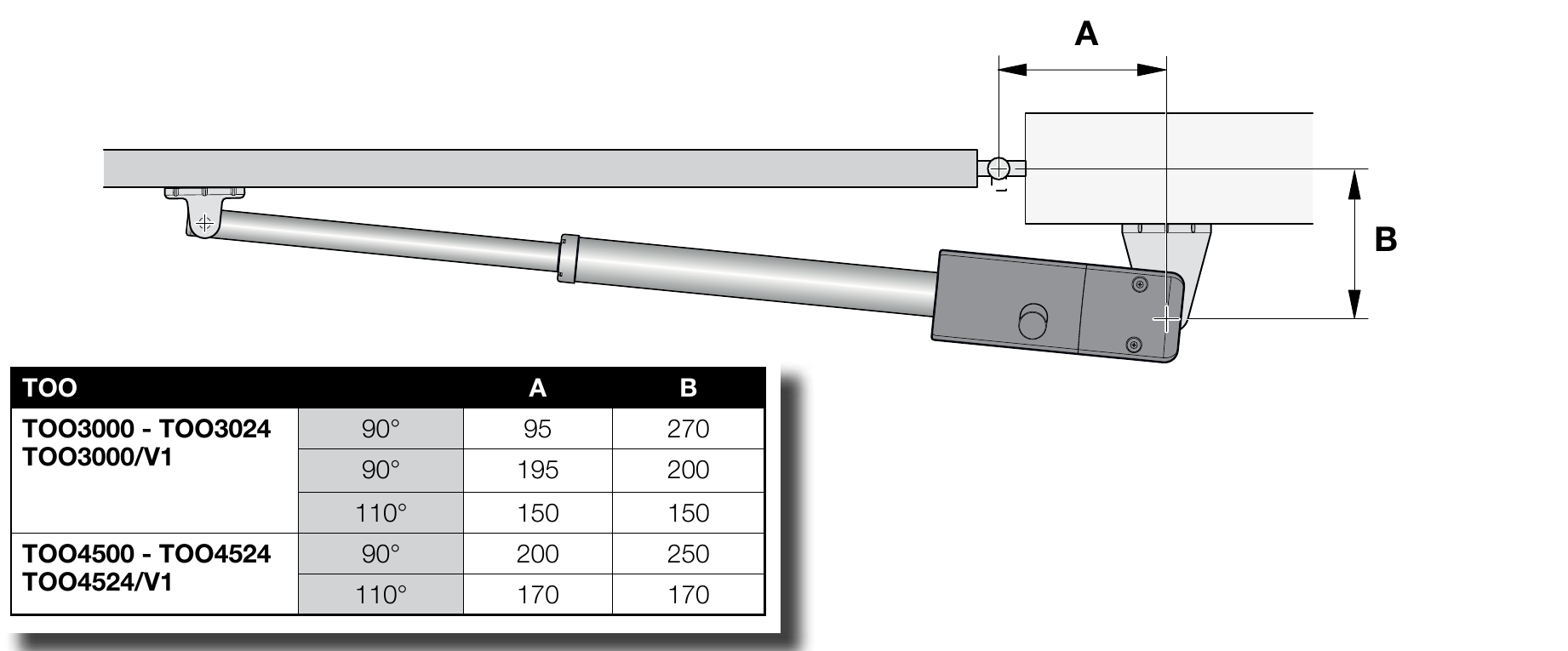

Montážne rozmery TOO3024
| Uhol otvorenia | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Pre konkrétny stĺpik a konzolu pozrite rozmery kotviacich konzol TOO3024. Pri neobvyklej polohe závesu alebo otváraní von nechajte montážnika navrhnúť vhodné uchytenie tak, aby zostali zachované A, B a C a motor ani konzoly neprekážali pohybu krídla.

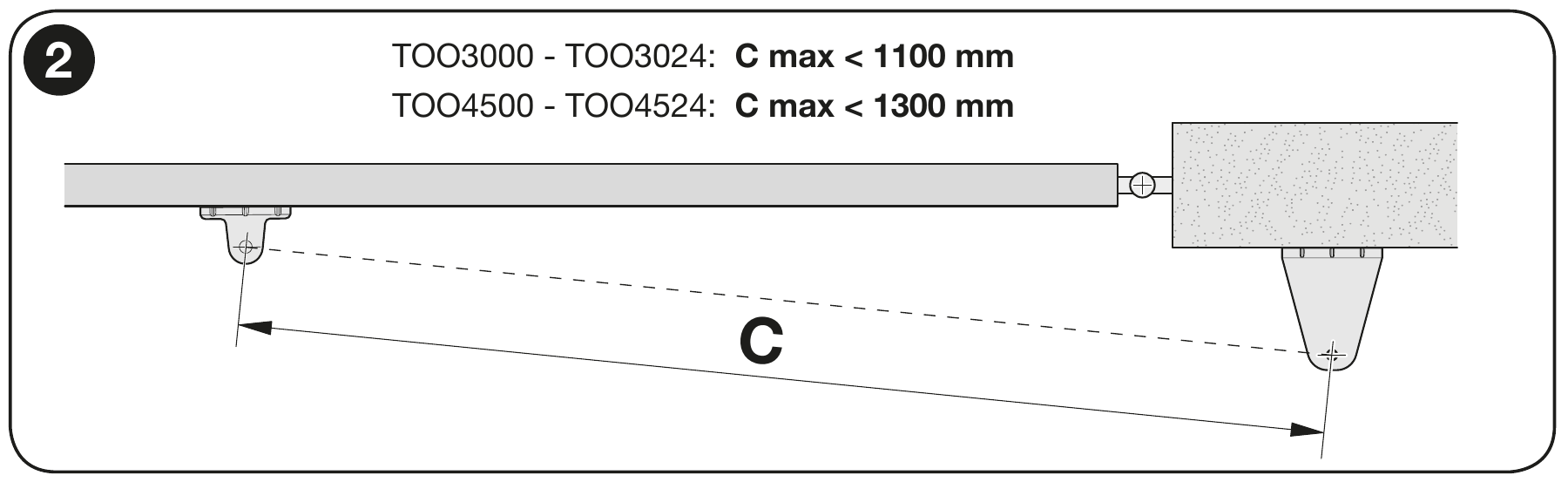

Rozmer C pri zatvorenej bráne
Pri zatvorenom krídle odmerajte vzdialenosť C < 1 100 mm. Hodnota musí byť menšia než uvedená hranica, nesmie sa jej rovnať ani ju prekročiť. Súčasne zachovajte zvolenú kombináciu A/B.
Uchytenie a kontrola pohybu

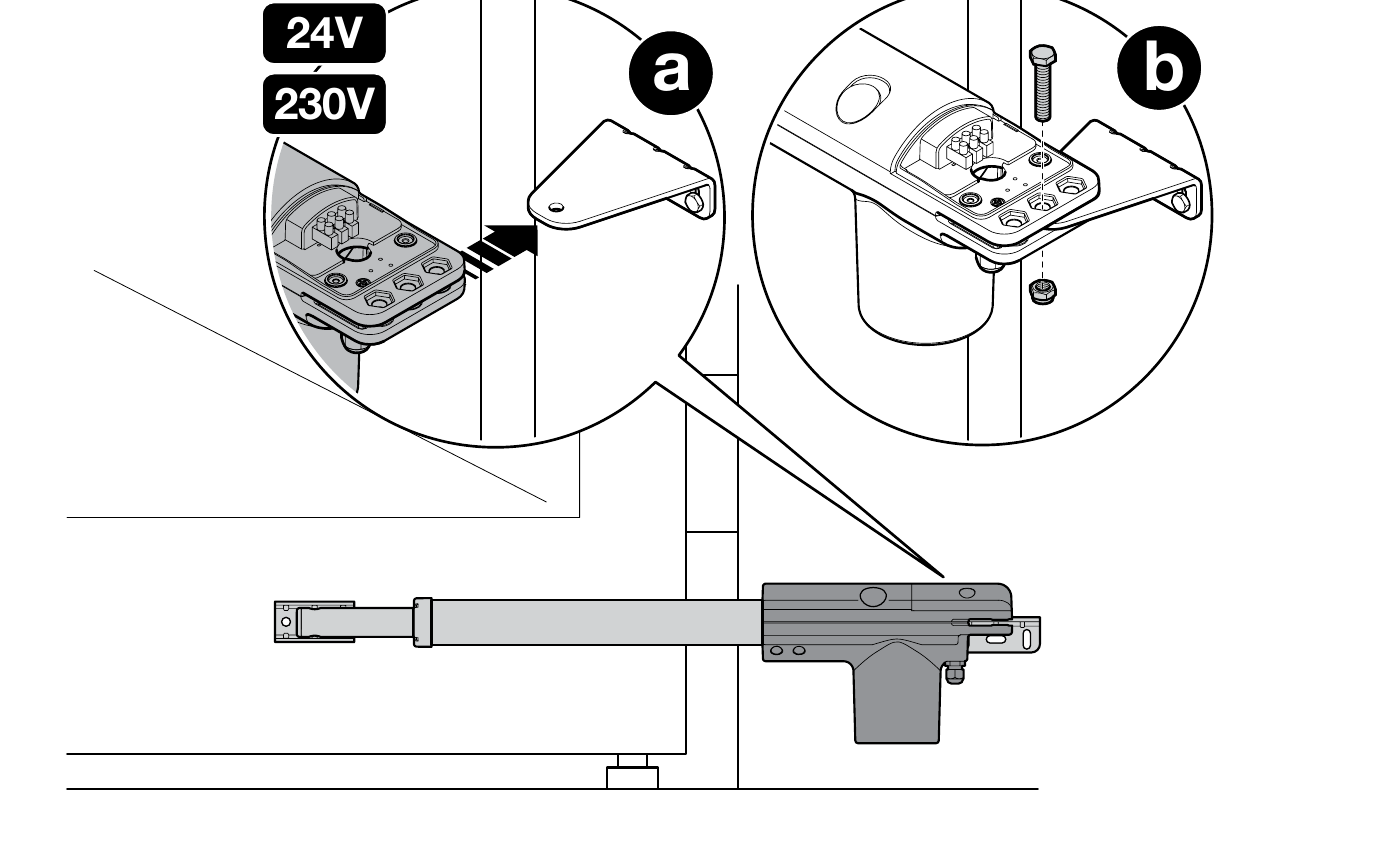

- Zvoľte jednu kombináciu A/B pre konkrétny motor a uhol. Zadnú konzolu upevnite do pevného stĺpika alebo vhodne navrhnutej nosnej konštrukcie a pripojte k nej motor.

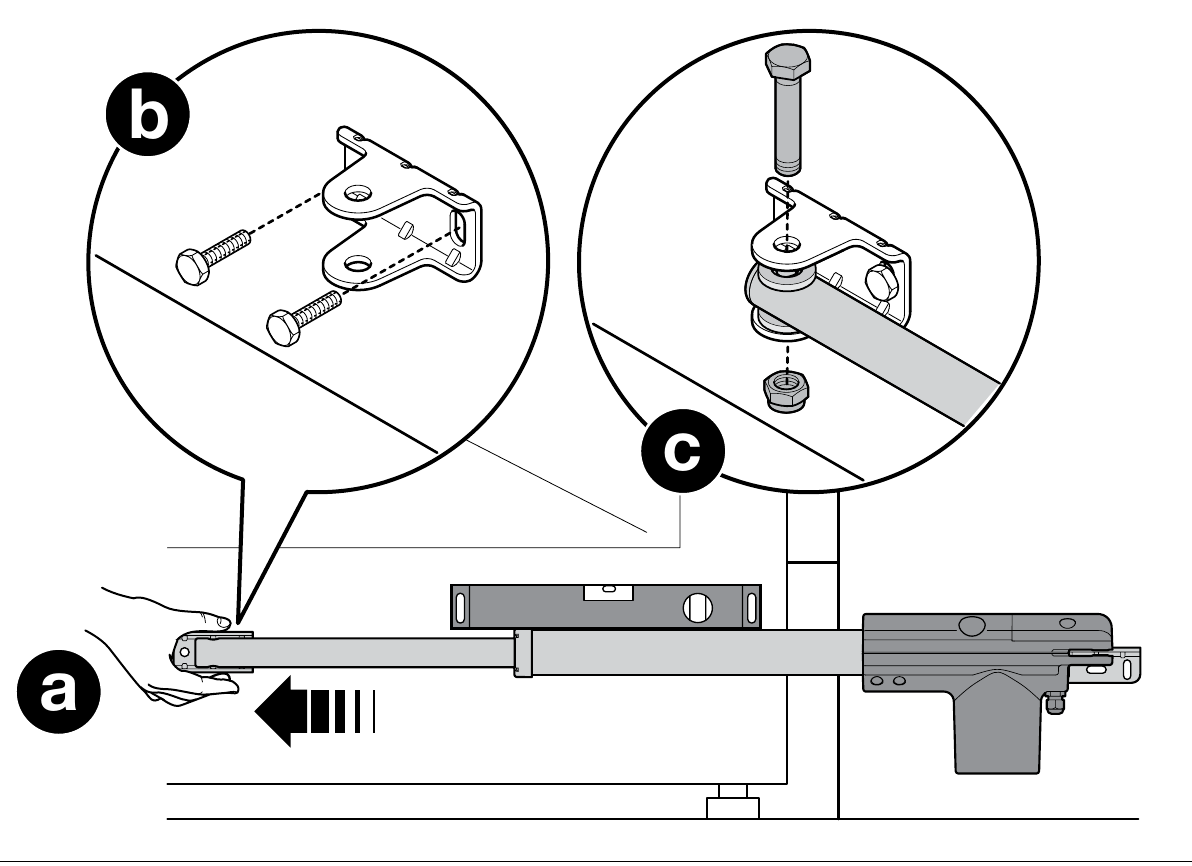

- Pohon odblokujte kľúčom, piest úplne vysuňte podľa výkresu NICE a prednú konzolu priložte skúšobne na pevný rám krídla.
- Motor vyrovnajte do vodorovnej polohy a pripojte piest k prednej konzole. Overte rozmer C pri zatvorení a voľný chod krídla v celej dráhe.

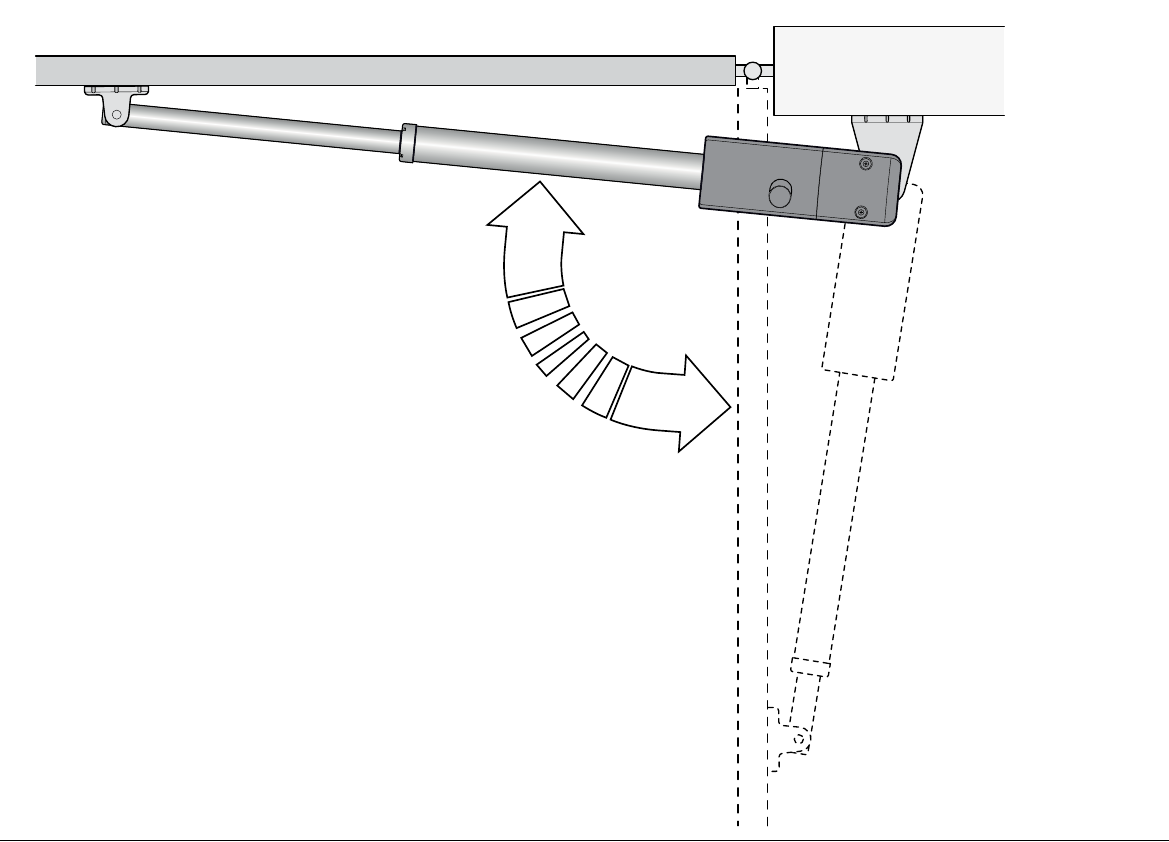

- Skontrolujte dosadnutie otvoreného krídla na mechanický doraz. Odstráňte drhnutie a prípadné kolízie motora, konzol či krídla.
- Až po úspešnej ručnej skúške definitívne upevnite prednú konzolu a pohon znovu zaistite. Pri dvojkrídlovej bráne vykonajte postup na oboch krídlach.
Pre otvorenú aj zatvorenú polohu musí mať brána vhodné mechanické dorazy; koniec zdvihu piesta ich nenahrádza. Pri inom stĺpiku upravte spôsob kotvenia alebo použite vhodnú konzolu tak, aby zostali zachované A/B a C. Konzolu nekotvite iba do tenkej výplne krídla.

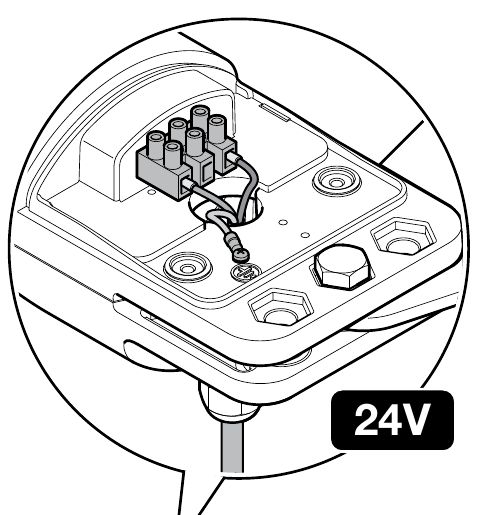

Zapojenie 24 V motora
Pred otvorením krytu odpojte sieťové aj záložné napájanie. Kábel veďte cez priechodku a odľahčenie ťahu. Dva motorové vodiče a ochranný vodič PE pripojte podľa výkresu; PE patrí na určený zemniaci bod, nie na motorový výstup. Priechodku dotiahnite a kryt uzavrite.
Pri MC424LR30 sa jeden motor pripája na M2. Pri dvoch krídlach sa M2 otvára prvý a zatvára posledný; M1 pracuje v opačnom poradí. Riadiaca jednotka musí mať zvolený presný typ TOO3024 alebo TOO4524 podľa tabuľky výberu motora. Smer chodu a bezpečnostné vstupy overte pred uvedením do prevádzky.
Skúška pred prvým použitím
Montáž a uvedenie do prevádzky má vykonať kvalifikovaný technik. Po nastavení centrály musí preveriť pevnosť uchytenia, celý pohyb, oba dorazy, správny smer chodu, fotobunky, STOP, reakciu na prekážku a bezpečné sily. Počas skúšky udržujte priestor pohybu voľný. Používateľovi odovzdajte postup ručného odblokovania a návod osadenej centrály.
Zapojenie príslušenstva podľa dosky MC424L
Pohon TOO3024 je 24 V motor; nižšie sú svorky riadiacej jednotky. V predávaných sadách overte označenie osadenej dosky. Pred zapájaním odpojte sieť aj batériu. Reléové fotobunky EPM sa nepripájajú ako BlueBUS.

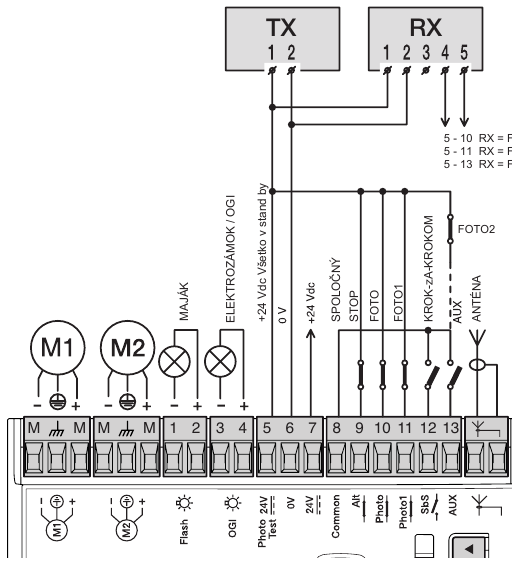

MC424LR10 / MCA2R10 v sadách TOO
| Prvok | Svorky a polarita |
|---|---|
| Pomocných 24 V DC | 6 = 0 V (−), 7 = +24 V DC, pre príslušenstvo spolu najviac 200 mA. Svorka 8 = spoločný +24 V pre vstupy bez Stand-by all. Skontrolujte odber všetkých napájaných prvkov. |
| Fotobunky EPM | Bez Stand-by all a bez fototestu napájajte TX a RX medzi 7 (+) a 6 (−). Beznapäťový kontakt RX C–NC pripojte medzi 8 (spoločný) a 10/FOTO, prípadne 11/FOTO1 alebo 13/AUX, ak je AUX nastavené ako FOTO2. Kontakt nemá +/−. |
| Stand-by all / fototest | Režimy sa vylučujú. Pri Stand-by all napájajte TX a RX cez 5 (+) / 6 (−); spoločný bod bezpečnostných kontaktov je 5. Pri fototeste napájajte TX cez 5 (+) / 6 (−), najviac 100 mA; RX cez 7 (+) / 6 (−), kontakt RX z 8 na príslušný FOTO vstup. Nepoužité testované FOTO/FOTO1/FOTO2 zapojte na 5 podľa schémy počtu párov, nie automaticky na 8. |
| STOP a povely | 9/STOP je pre NC alebo 8,2 kΩ podľa naučeného režimu; spoločná svorka je pri Stand-by all 5, inak 8. 12/krokovanie je NO proti 8; 13/AUX závisí od nastavenia. Kontakty nemajú +/−; na vstupy neprivádzajte cudzie napätie. |
| Maják, kontrolka, zámok | Maják 24 V DC/najviac 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/najviac 5 W: 3 = −, 4 = +. Ak je 3–4 naprogramované ako elektrozámok, ide o 12 V AC/najviac 25 VA, bez pevného +/−. Funkciu výstupu skontrolujte pred pripojením. |
| Rádio a záloha | Prijímač sa osádza do konektora SM, batéria PS124 do vlastného konektora. Nepripájajú sa na napájacie svorky príslušenstva. |

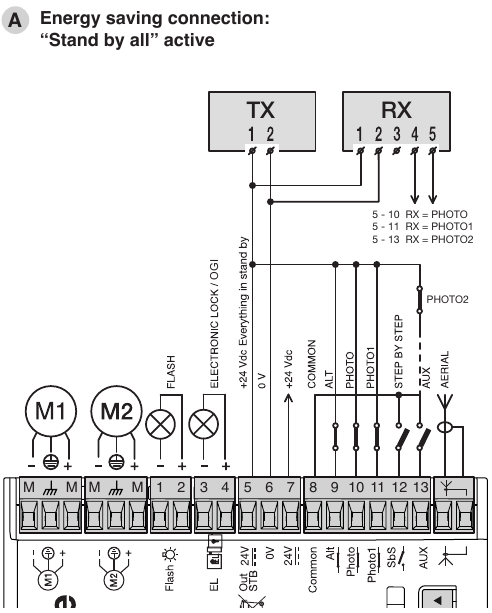

MC424LR30 / MCA2R30 pri samostatne zvolenej centrále
| Prvok | Svorky a rozdiely LR30 |
|---|---|
| Napájanie a vstupy | 6 = 0 V (−), 7 = +24 V DC pre príslušenstvo, najviac 200 mA; 8 = spoločný +24 V bez Stand-by all. 9/ALT je NC alebo 8,2 kΩ; 10/FOTO, 11/FOTO1 sú NC; 12/krokovanie NO; 13/AUX podľa nastavenia. Kontakty nemajú polaritu. |
| Stand-by all / fototest | Pri Stand-by all napájajte TX/RX cez 5 (+) / 6 (−) a bezpečnostné kontakty vrátane ALT majú spoločný bod 5. Pri fototeste: TX 5 (+) / 6 (−), najviac 100 mA; RX 7 (+) / 6 (−); kontakt RX z 8 na FOTO vstup. Nepoužité testované vstupy sa pripájajú na 5 podľa príslušnej schémy. Režimy sa vylučujú. Pri Stand-by klesá výstup 7 na 21 V DC (±10 %), 2 W; overte odber. |
| Výstupy | Maják 24 V DC/najviac 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/najviac 5 W: 3 = −, 4 = +. Pri funkcii elektrozámku je na 3–4 12 V AC/najviac 15 VA, bez pevného +/−. Pred pripojením overte naprogramovanú funkciu. |
| Rádio a záloha | Prijímač a batéria používajú svoje konektory; pri staršej batérii a tejto doske overte správny kábel a nastavenie Stand-by all podľa návodu MC424LR30. |
Schémy fotobuniek pre konkrétnu dosku

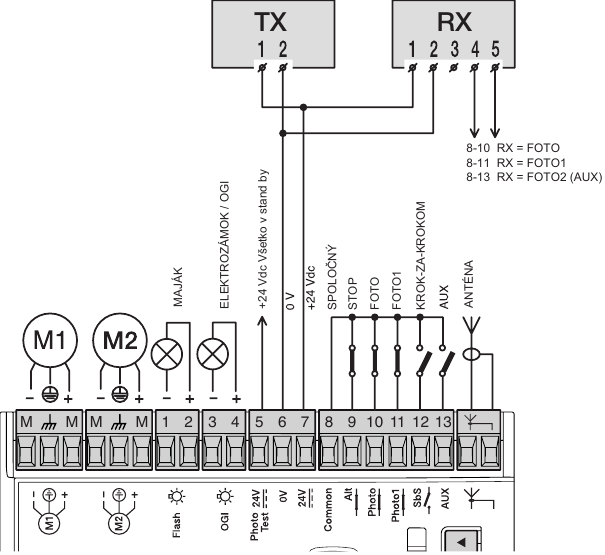

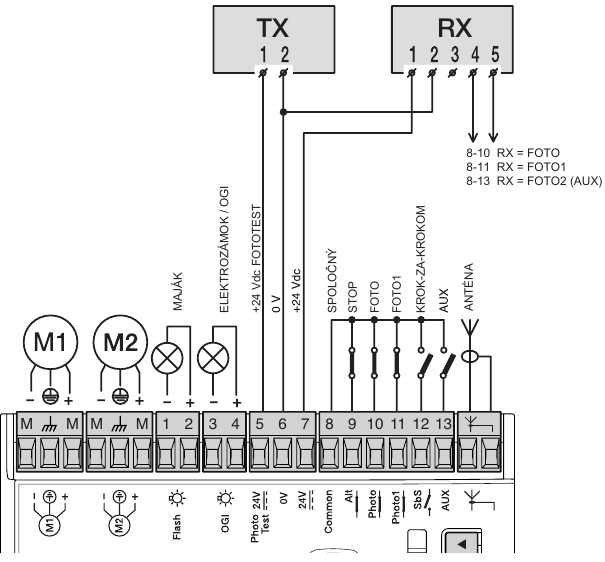

MC424LR10: Stand-by all · bez Stand-by all a fototestu · fototest.

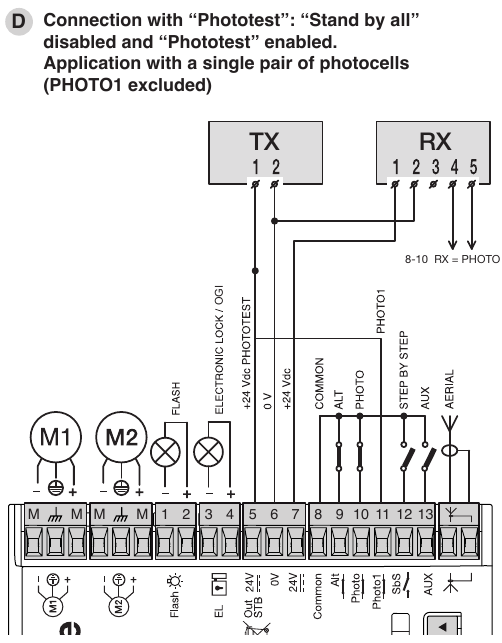

MC424LR30: Stand-by all · fototest s jedným párom. Kompletné zapojenia, učenie a nastavenie sú vo vlastnom návode MC424LR30.
Po zapojení skontrolujte typy kontaktov, vykonajte príslušné učenie a odskúšajte bezpečnostné zariadenia pri otvorení aj zatvorení.
Kompatibilné príslušenstvo
Príslušenstvo sa pripája k zvolenej riadiacej jednotke, nie priamo k telu motora. Pri staršej doske sa môžu líšiť konektory, rádiový prijímač aj napájanie výstupov.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Riadi jeden alebo dva 24 V motory TOO. Návod a zapojenie sa riadia skutočne osadenou doskou. | Aktuálna MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) je kompatibilná staršia generácia, ktorú tiež nájdete v ponuke. |
| Maják | Upozorňuje na pohyb brány. Napätie a príkon zvoľte podľa výstupu použitej centrály. | |
| Fotobunky | Kontrolujú priestor v línii lúča. Reakciu brány určuje zapojenie, učenie a nastavenie bezpečnostných vstupov centrály. Pozrite skúšku bezpečnostných prvkov. | |
| Vysielač | Diaľkové ovládanie podľa protokolu prijímača. Vstavaný prijímač MC424LR30 podporuje Nice Opera. Obojsmernosť a dlhý dosah vyžadujú prijímač s príslušnou podporou. |
FLO2RE a FLO2R-S vyžadujú prijímač s podporou FloR. Pri výmene centrály overte aj kompatibilitu používaných ovládačov. Párovanie INTI2 s MC424LR30. |
| Rádio / Wi-Fi / GSM | Doska MCA2R30 má vstavaný rádiový prijímač. Ovládanie cez Wi-Fi alebo GSM je ďalšie rozhranie, ktoré vyžaduje vhodné pripojenie. |
Ďalšie Wi-Fi moduly vyberajte podľa vstupu centrály. Ovládanie Zamel využíva aplikáciu SUPLA pre Android a iOS. |
| Anténa | Pomáha dosahu rádiového prijímača; použite anténu pre jeho frekvenciu a konektor. | |
| Klávesnica | Ovládanie kódom. Drôtová EDS vyžaduje dekodér MORX; bezdrôtový variant musí podporovať osadený prijímač. | |
| Kľúčový spínač | Umožňuje ovládanie brány kľúčom. Kontakt spínača sa zapája na vhodný povelový vstup riadiacej jednotky podľa jej návodu. | |
| Čítačky kariet | Ovládanie kartou alebo príveskom. Čítačka ETP potrebuje dekodér MORX a povelový vstup centrály. |
|
| Elektrozámky | Pomáhajú zabezpečiť zatvorené krídlo. Výber zámku, napájanie a časovanie treba zosúladiť s konkrétnou centrálou a bránou. |
|
| Záložné a solárne napájanie | Batéria PS124 udrží chod pri výpadku siete; pri MC424LR30 vyžaduje kábel CABLA11 a vypnutie Stand-by all. Solárna sada Solemyo je samostatný spôsob napájania: nesmie byť súčasne pripojená elektrická sieť a Stand-by all musí byť zapnuté. |

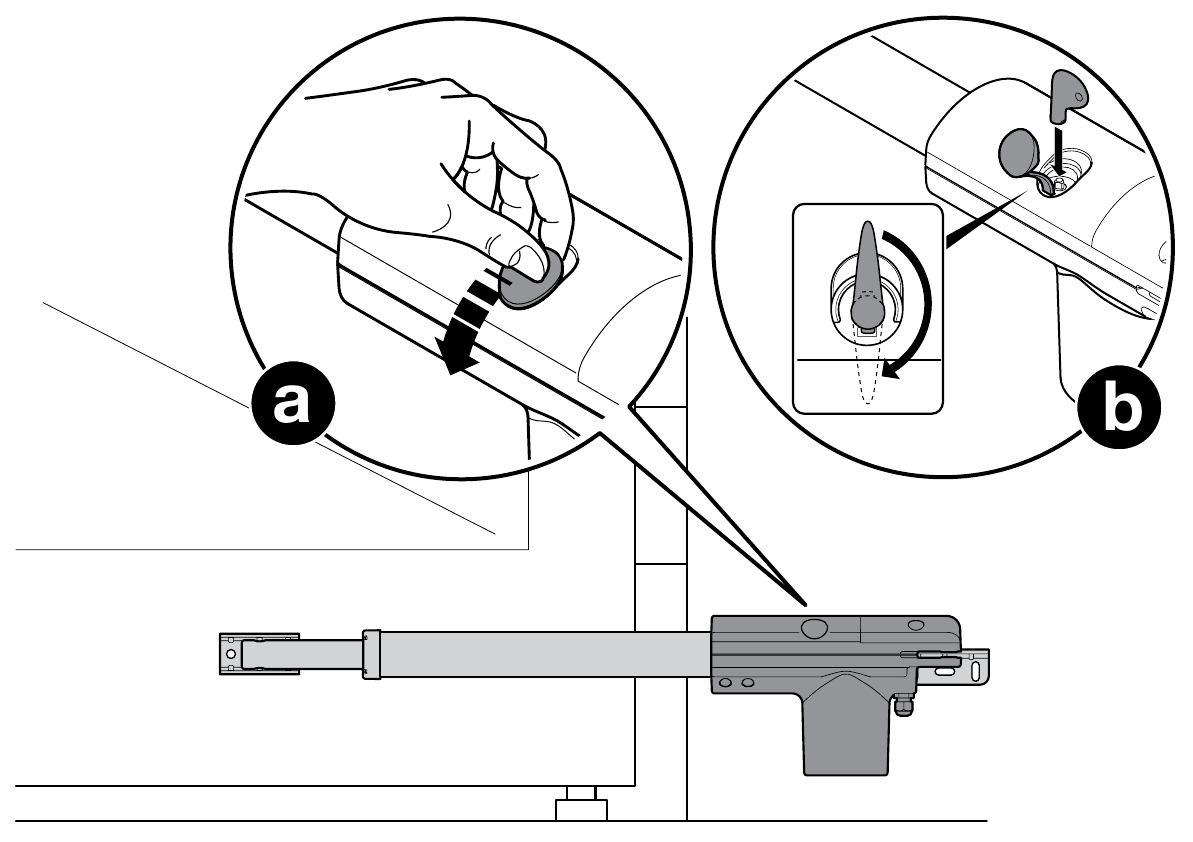

Ručné odblokovanie pri výpadku napájania
Otvorte gumenú krytku, zasuňte dodaný kľúč a otočte ho o 90° v smere hodinových ručičiek. Bránu potom presuňte ručne. Na opätovné zaistenie nastavte krídlo približne do polovice otvorenia a kľúč otočte o 90° proti smeru hodinových ručičiek. Pred ďalším motorovým pohybom overte, že je pohon naozaj zaistený.
Údržba a bezpečnosť
Motor a celú automatizáciu nechajte skontrolovať najneskôr po 6 mesiacoch od uvedenia do prevádzky a potom pravidelne podľa používania. Technik pri odpojenom napájaní preverí konzoly, skrutky, koróziu, pohyblivé časti, dorazy a bezpečnostné zariadenia; po kontrole vykoná funkčnú skúšku. Pri poškodení alebo nezvyčajnom odpore pohonu bránu nepoužívajte do odstránenia poruchy.
Technické parametre motora
| Parameter | Hodnota |
|---|---|
| Model motora | TOO3024 |
| Napätie motora | 24 V DC |
| Napájanie riadiacej jednotky MC424LR30 | 230 V AC |
| Najväčšia dĺžka jedného krídla | 3 m |
| Najväčšia hmotnosť jedného krídla | 300 kg |
| Menovitý / maximálny príkon motora | 30 / 120 W |
| Menovitý / maximálny prúd | 1,1 / 5 A |
| Menovitá / maximálna sila | 300 / 1 800 N |
| Rýchlosť posuvu | 0,014 m/s |
| Zdvih piesta | 400 mm |
| Stupeň krytia | IP54 |
| Prevádzková teplota | −20 až +50 °C |
| Hmotnosť samotného motora | 5,5 kg |

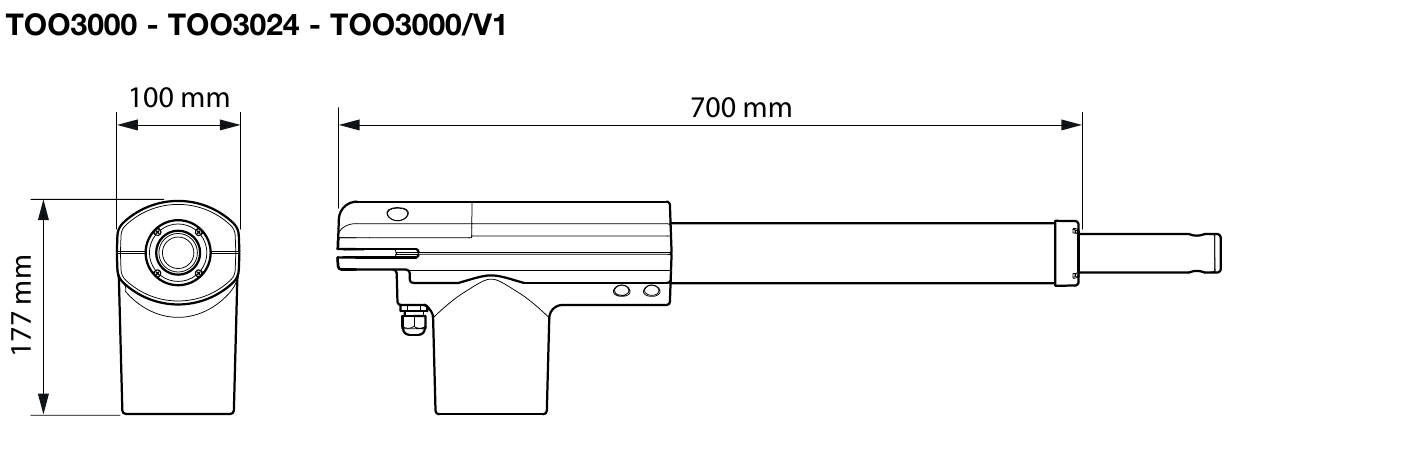

| Rozmery motora | 700 × 100 × 177 mm |
| Prevádzkový režim | Nepretržitá prevádzka |
Údaje NICE platia pri teplote okolia 20 °C (±5 °C). Hmotnosť 5,5 kg patrí samotnému motoru. Maximálna sila a príkon nie sú hodnoty trvalého zaťaženia.
