NICE TOO TOO3000 - samostatný pohon, pre jedno krídlo 3m/300kg
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
138,25 € s DPH
| Hmotnosť |
|---|
| 6,00 kg |
Popis produktu NICE TOO TOO3000 - samostatný pohon, pre jedno krídlo 3m/300kg
NICE TOO3000 je samostatný elektromechanický pohon pre jedno krídlo otváracej brány do 3 m a do 300 kg. Motor je 230 V AC; nejde o 24 V variant. Je nevratný a pri výpadku napájania sa odblokuje kľúčom. Riadiaca jednotka a bezpečnostné prvky sa vyberajú podľa celej brány.
| Rýchla navigácia | |
|---|---|
| Výber | Riadiaca jednotka |
| Sady | Montáž |
| Rozmer C | Zapojenie |
| Skúška | Príslušenstvo |
| Odblokovanie | Údržba |
| Parametre | Manuál |
| Príslušenstvo – svorky a polarita | Manuál PDF |
Kedy zvoliť tento pohon
Hranice 3 m a 300 kg platia pre jedno krídlo, ale vhodnosť neurčujú samy. Rozhoduje aj odpor pohybu, poloha závesu, výplň, vietor a montážna geometria. Pre inú dĺžku alebo hmotnosť porovnajte TOO4500 do 4,5 m / 250 kg. Príbuzný TOO3024 má 24 V motor a vyžaduje odlišnú riadiacu jednotku.
Výrobca pre 230 V variant uvádza najviac 24 cyklov za hodinu. Pri častejšom používaní sa posudzuje celá brána a vhodnosť prevádzkového režimu.
Riadiaca jednotka pre 230 V motor
Aktuálna MC800 s doskou MCA5R30 riadi jeden alebo dva motory. MC200 je aktuálna voľba pre jeden motor. Pri dvoch krídlach preto použite vhodnú dvojmotorovú centrálu. V našich aktuálnych sadách pre TOO3000 je MC800; pred zapojením vždy skontrolujte zloženie konkrétnej sady.
Pri existujúcej montáži so staršou jednotkou A60, A400, A6 alebo A6F použite návod skutočne osadenej dosky. Aktuálnou náhradou týchto jednotiek je MC800. Jej návod platí pre MC800/MCA5R30. Napätie motora, sieťové napájanie centrály a nízkonapäťový výstup príslušenstva sú odlišné obvody.

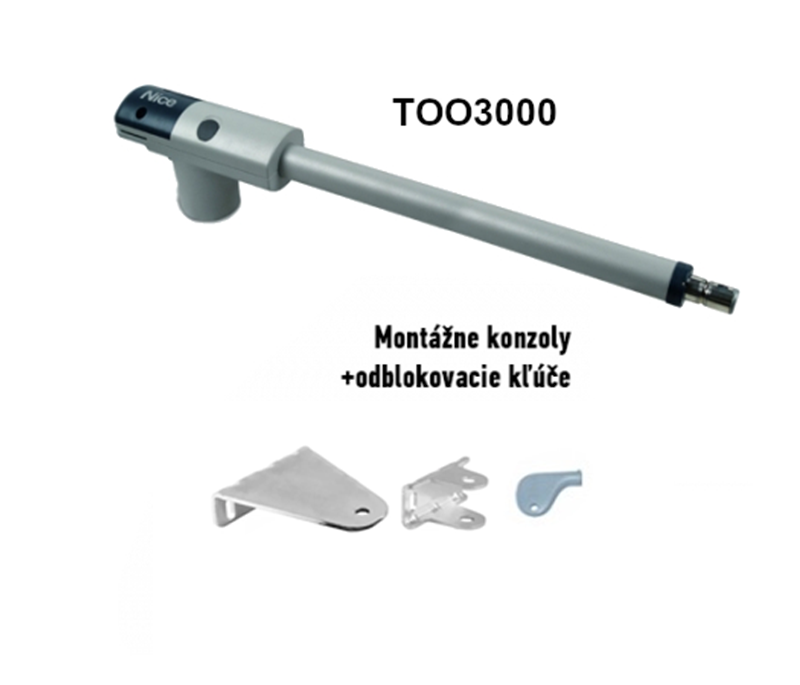

Obrázok ukazuje základné diely motora a konzol. Pred montážou skontrolujte dodané balenie. Riadiaca jednotka a bezpečnostné zariadenia sa vyberajú osobitne alebo podľa výbavy kompletnej sady.
Sady pre jedno alebo dve krídla
Samostatný motor je určený pre jedno krídlo. Pri dvojkrídlovej bráne sú potrebné dva pohony. Po bokoch porovnajte 230 V sady s centrálou MC800 a rôznou výbavou; v strede je samostatný 24 V alternatívny motor.
| Sady pre 1 krídlo | Alternatívny pohon | Sady pre 2 krídla |
|---|---|---|
NICE TOO3000
Centrála MC800, Základná sada S fotobunkami S príslušenstvom | NICE TOO3024
24 V DC Vyžaduje riadiacu jednotku pre 24 V motory. Výbavu celej zostavy vyberte na karte tohto pohonu. | NICE TOO3000
Centrála MC800, Základná sada S fotobunkami S príslušenstvom |
Limity dĺžky a hmotnosti sa posudzujú pre každé krídlo osobitne spolu s montážnou geometriou. Základnú sadu pred použitím doplňte o potrebné bezpečnostné prvky; ich výber a zapojenie nájdete v časti kompatibilné príslušenstvo.
Montáž konzol a geometria krídla
Pred kotvením určte polohu závesu, zadnej a prednej konzoly a požadovaný uhol otvorenia. Rozmery A/B vo výkrese určujú priebeh pohybu a sily. Stĺpik aj kotvenie musia uniesť zaťaženie; pri inej polohe závesu či rozmere stĺpika sa konzoly upravia alebo zvolia vhodné predĺžené konzoly tak, aby zostala zachovaná potrebná geometria. Samotný rozmer profilu to nezaručí.
| Otvorenie | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Pre konkrétny model pozrite rozmery kotviacich konzol TOO3000. Pri otváraní smerom von spravidla treba iné alebo predĺžené uchytenie; montážnik musí znovu overiť A, B, C a voľný pohyb na celej dráhe.
Rozmer C pri zatvorenej bráne
Pri zatvorenom krídle odmerajte vzdialenosť C < 1 100 mm. Hodnota musí byť menšia než uvedená hranica, nesmie sa jej rovnať ani ju prekročiť. Súčasne treba dodržať zvolenú kombináciu A/B.
Zadnú konzolu upevnite do nosnej konštrukcie, motor odblokujte, piest vysuňte a prednú konzolu najprv osaďte skúšobne. Po vyrovnaní motora overte celý ručný pohyb. Až potom konzoly definitívne zaistite. V otvorenej aj zatvorenej polohe musia byť mechanické dorazy brány; koniec zdvihu piesta ich nenahrádza.
Zapojenie 230 V motora
Zapojenie vykonáva kvalifikovaný technik pri odpojenom napájaní. Kábel vedie cez priechodku a príchytku; ochranný vodič PE sa pripojí k motoru podľa výkresu. Motorové vodiče a zodpovedajúci kondenzátor sa zapoja podľa svoriek konkrétnej dosky a štítku dielca. Pri MC800/MCA5R30 patrí jeden motor na M2; pri dvoch motoroch sa M1/M2 priradia podľa poradia pohybu. Nízkonapäťové fotobunky sa nepripájajú na motorové svorky.
Pre MC800/MCA5R30 pozrite zapojenie motorov M1/M2 a kabeláž riadiacej jednotky.
Skúška pred prvým použitím
Skontrolujte voľný ručný chod, pevnosť uchytenia, oba dorazy a správny smer motora. Podľa NICE sa musí dať krídlo pri odblokovanom pohone v oboch smeroch ručne pohybovať silou najviac 390 N. Potom podľa návodu osadenej centrály otestujte fotobunky, STOP, povely a reakciu pri prekážke. Pri zostave s MC800 výrobca vyžaduje aj bezpečnostné hrany; samotné fotobunky ich nenahrádzajú. Motor sám nemá programovanie rádia ani učenie dráhy; pri MC800 pozrite rádiové ovládanie a učenie pohybu krídel.
Ak má osadená centrála regulátor sily Force-F, bez osobitného dôvodu ho nenastavujte na 100 %. Ak približne 75 % nestačí, obráťte sa na technickú podporu. Na súčasnej MC800/MCA5R30 sa sila nastavuje podľa návodu tejto dosky; postup s trimrom na ňu neprenášajte. Nastavenie sily nenahrádza meranie a skúšku bezpečnosti celej brány.
Zapojenie príslušenstva pri MC800 s doskou MCA5R30
Nasledujúce zapojenie platí pre MC800/MCA5R30 v sadách s touto centrálou. Svorky príslušenstva patria centrále, nie samotnému motoru. Pri inej riadiacej jednotke použite jej vlastnú schému. Pred prácou odpojte sieťové napájanie.
| Príslušenstvo | Svorky, napájanie a polarita |
|---|---|
Pomocné napájanie | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a spoločný bod vstupov. Pre napájané príslušenstvo je spoločný limit 200 mA; overte odber a prípustné napätie každého výrobku. |
Reléové fotobunky EPM | Pri vypnutom Standby bez fototestu napájajte vysielač TX a prijímač RX zo svorky 4 (+24 V DC) a svorky 3 (−). Beznapäťový kontakt C–NC prijímača zapojte medzi 4 (spoločný) a príslušný vstup 8/PHOTO, 9/PHOTO1 alebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musia byť nastavené na režim reléových fotobuniek; v režime koncových spínačov majú iný význam. |
EPM pri zapnutom Standby | Podľa schémy MCA5R30 napájajte TX aj RX medzi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná vetva). Na fotobunkách EPM je 1 = +, 2 = vratná vetva. OutSTB je 24 V, najviac 4 W a v Standby sa vypína; svorku 5 nepoužívajte ako trvalý mínus. Kontakt RX C–NC ide medzi 4 a príslušný PHOTO vstup. |
EPM s fototestom | Podľa schémy fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Prijímač je trvalo napájaný: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zostáva medzi 4 a príslušným PHOTO vstupom. OutSTB nepreťažujte ani nepoužívajte súčasne na inú záťaž; po zapojení vykonajte učenie a skúšku bezpečnostnej funkcie. |
Fotobunky BlueBUS | Kompatibilné EPMB pripojte dvojvodičovo na svorky 6 a 7 BlueBUS. + a − sa nerozlišujú. Nastavte adresu a po pridaní alebo odobratí prvku spustite učenie zariadení. |
STOP a povelové kontakty | Beznapäťový vstup 12/STOP prijíma podľa zapojeného prvku NO, NC alebo 8,2 kΩ; stav sa učí. 13/SbS, 14/OPEN a 15/CLOSE používajú kontakt NO proti svorke 4 (spoločný). Takéto kontakty nemajú +/−; na vstupy nepriveďte cudzie napätie. Platí aj pre relé kľúčového spínača či externého prijímača. |
Maják ELAC | NICE ELAC pripojte na výstup FLASH určený pre samostatne blikajúcu lampu: spínané 120/250 V AC, najviac 21 W. Ide o sieťový výstup; nemá +/−. Nesmie sa zameniť za 24 V svorky príslušenstva. |
Elektrozámok | Svorky 1–2 / EL: 12 V AC, najviac 15 VA. Striedavý výstup nemá +/−; overte parametre zámku. |
Rádiový prijímač | OXIBD sa osádza do konektora SM; napájacie svorky 3/4 ani BlueBUS naň nepoužívajte. Anténa sa pripája podľa prijímača, nie podľa svoriek motora. |
Ak sú vstupy AUX 8–11 použité pre koncové spínače, ich funkcia sa líši od PHOTO vstupov. Pri zmene fotobuniek alebo zapojenia zopakujte príslušné učenie a odskúšajte zastavenie a reakciu brány. Podrobný postup je v návode centrály MC800.
Reléové fotobunky v režime Standby
Reléové fotobunky s fototestom
Kompatibilné príslušenstvo
Príslušenstvo sa pripája k vybranej riadiacej jednotke, nie priamo k telu motora. Voľba fotobuniek, rádia, majáka a zámku závisí od výstupov a konektorov skutočne osadenej dosky.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Ovláda jeden alebo dva 230 V motory. Vyberte ju podľa počtu krídel a výbavy brány. | MC800/MCA5R30 pre jeden alebo dva motory; MC200 pre jeden motor. |
| Maják | Blikaním upozorňuje na pohyb brány. Napájanie vyberte podľa výstupu osadenej centrály. | ELAC pre 230 V výstup FLASH na MC800; pri MC200 overte jej výstup a dovolený príkon. |
| Fotobunky | Chránia priestor brány. MC800/MCA5R30 podporuje reléový kontakt aj BlueBUS, MC200 má reléový vstup PHOTO; napájanie, adresovanie a reakciu určite podľa zvolenej dosky. Typy vpravo sú alternatívy podľa zapojenia. | |
| Bezpečnostné hrany | Pri zostave s MC800 sú potrebné popri fotobunkách. Typ hrany a spôsob pripojenia zvoľte podľa vstupu STOP osadenej dosky. | Tlakové senzory prekážok; pre MC800/MCA5R30 pozrite zapojenie STOP. |
| Vysielač | Ovládanie na diaľku. Vyberte kódovanie podľa skutočne osadeného rádiového prijímača; rovnaká frekvencia sama o sebe nestačí. Pre MC800 pozrite prijímač a ovládače. | |
| Prijímač | Rádiový prijímač a ďalšie rozhrania patria ku konkrétnej centrále. Zásuvný modul SM sa používa s MC800; pri MC200 overte jeho vlastné rádio a možnosti pripojenia. |
|
| Anténa | Pomáha dosahu prijímača; pripojenie závisí od osadeného rádiového modulu. | |
| Klávesnica | Prístup kódom. EDSWG vyžaduje vhodný rádiový prijímač; BlueBUS EDSB patrí k MC800 s týmto rozhraním, nie automaticky k MC200. | |
| Kľúčový spínač | Povel kľúčom z pevného miesta; kontakt pripojte na vhodný povelový vstup centrály. | |
| Čítačky kariet | Prístup kartou alebo príveskom. ETPB používa BlueBUS MC800; pri MC200 tento typ priamo nepripájajte. |
|
| Elektrozámky | Zámok pomáha držať krídlo zatvorené, zvlášť pri dlhšom krídle. PLA10/PLA11 sú voliteľné; napájanie a časovanie overte podľa centrály a konkrétnej brány. Pre MC800 pozrite výstup EL. |
|
Ručné odblokovanie pri výpadku napájania
Otvorte gumenú krytku, vložte dodaný kľúč a otočte ho o 90° v smere hodinových ručičiek. Bránu potom môžete presunúť ručne. Na opätovné zaistenie nastavte krídlo približne do polovice otvorenia a kľúč otočte o 90° proti smeru hodinových ručičiek. Pred motorovým chodom overte zaistenie.
Údržba a bezpečnosť
Najneskôr po šiestich mesiacoch od uvedenia do prevádzky nechajte skontrolovať motor a bránu. Technik pri odpojenom napájaní preverí konzoly, skrutky, koróziu, pohyblivé časti, dorazy a bezpečnostné zariadenia; potom vykoná funkčnú skúšku. Pri poškodení alebo nezvyčajnom odpore bránu nepoužívajte.
Technické parametre motora
| Parameter | Hodnota |
|---|---|
| Model motora | TOO3000 |
| Napätie motora | 230 V AC / 50 Hz |
| Najväčšia dĺžka jedného krídla | 3 m |
| Najväčšia hmotnosť jedného krídla | 300 kg |
| Menovitý / maximálny príkon | 250 / 340 W |
| Menovitý / maximálny prúd | 1,1 / 1,5 A |
| Menovitá / maximálna sila | 300 / 2 000 N |
| Rýchlosť posuvu | 0,016 m/s |
| Zdvih piesta | 400 mm |
| Prevádzkový limit | 24 cyklov/h |
| Stupeň krytia | IP54 |
| Prevádzková teplota | −20 až +50 °C |
| Hmotnosť samotného motora | 6 kg |

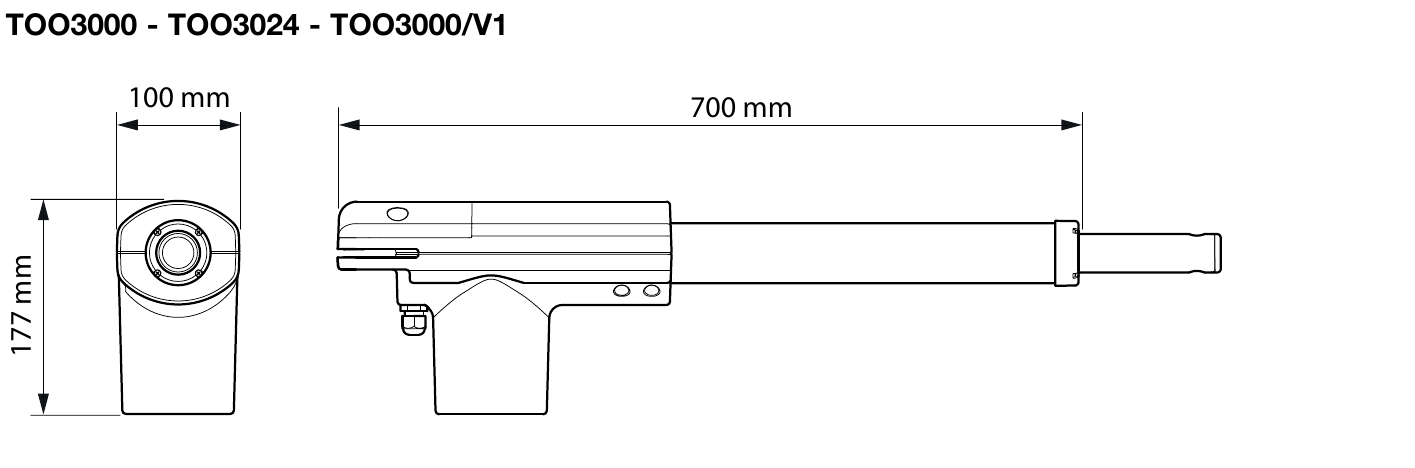

| Rozmery motora | 700 × 100 × 177 mm |
Údaje 340 W a 2 000 N sú maximálne, nie menovité. Hmotnosť 6 kg je hmotnosť samotného motora; hmotnosť doručovaného balenia sa môže líšiť.
