NICE ROX 1000 - samostatný pohon pre posuvné brány (A)
| Dostupnosť produktu: | na otázku | Produkt nemusí byť dostupný, kontaktujte nás pre viac informácií. |
|---|
na otázku
433,50 € s DPH
| Hmotnosť |
|---|
| 13 kg |
Popis produktu NICE ROX 1000 - samostatný pohon pre posuvné brány (A)
Dostupná náhrada!
NICE Rox ROX1000 je nahradený novším modelom NICE ROBO1000.
NICE ROX1000 je samostatný elektromechanický pohon pre posuvnú bránu s 230 V AC motorom, integrovanou riadiacou jednotkou ROA40R10 a rádiovým prijímačom. Bránu zastavujú mechanické koncové spínače ovládané lištami na hrebeni. Je nevratný; pri výpadku elektriny sa odblokuje kľúčom.
Pre akú posuvnú bránu je ROX1000
Pre bránu do 1 000 kg a 8 m pri dodržaní podmienok montáže a prevádzky. Pre bežný výber sa odporúča dĺžka najviac 5 m; pri dlhšej bráne treba osobitne posúdiť odpor, počet cyklov a zotrvačnosť. Hmotnosť sama vhodnosť nezaručuje.
Brána sa musí ručne pohybovať plynulo bez zadrhávania a samovoľného pohybu. Sila potrebná na jej rozbeh aj pohyb nesmie spotrebovať viac než 25 % dostupnej sily konkrétnej verzie motora. Pohon nenahrádza opravu kolies, vedenia ani krivého hrebeňa.
| Dĺžka brány | Najviac cyklov/h | Najviac cyklov za sebou |
|---|---|---|
| Do 4 m | 40 | 20 |
| Nad 4 do 6 m | 25 | 13 |
| Nad 6 do 8 m | 20 | 10 |
Tabuľka platí pre 230 V ROX1000 pri podmienkach motorového návodu. Menovitá hodnota je 20 cyklov/h a maximálna nepretržitá prevádzka 4 minúty. Cyklus znamená otvorenie a zatvorenie; vyšší odpor alebo teplota môžu dovolenú prevádzku znížiť.
ROA40R10 a rozdiel oproti starším doskám
Nasledujúce postupy sú pre ROA40R10 s tlačidlom PROGRAM, konektorom IBT4N a 10 prepínačmi DIP. Staršia ROA39 má odlišné funkcie. Pred nastavovaním overte označenie dosky pod krytom.
ROA40R10 má ručné nastavenie sily a pracovného času, automatické zatváranie, voliteľný pomalý rozbeh/spomalenie a čiastočné otvorenie pre chodca. Rýchlosť hlavného pohybu sa plynulo nenastavuje. Povely možno priviesť beznapäťovým kontaktom SbS; pre odbornú konfiguráciu je k dispozícii IBT4N s OVIEW.

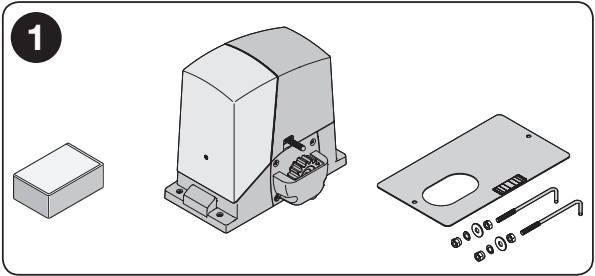

Čo obsahuje samostatný pohon
Jeden pohon ROX1000 s integrovanou elektronikou a prijímačom, základovú platňu, kotvy a spojovací materiál podľa obrázka, odblokovacie kľúče a lišty koncových spínačov. Ovládač, fotobunky, maják a ozubený hrebeň sa volia samostatne alebo v sade.
Sady ROX1000
| Sada | Výbava |
|---|---|
| Sada B | Pohon a ovládač FLO2R-S |
| Sada C | Navyše fotobunky EPM |
| Sada D | Navyše EPM a maják ELAC |
| Sada E | EPM a 4 × hrebeň LZ-1-1 |
| Sada F | EPM, ELAC a 4 × hrebeň LZ-1-1 |
V každej uvedenej sade je jeden motor a jeden FLO2R-S. Množstvo hrebeňa prispôsobte celej dráhe brány vrátane presahu; štyri kusy v sade nemusia stačiť na každú bránu.
Montáž pohonu a ozubeného hrebeňa
Montáž, elektrické zapojenie a skúšky vykonáva kvalifikovaný technik. Pred prácou odpojte sieť. Podklad musí byť pevný a vodorovný, mimo zaplavovaného miesta. Brána potrebuje pevné dorazy na oboch koncoch, vedenie a ochranu proti vykoľajeniu alebo nadvihnutiu.

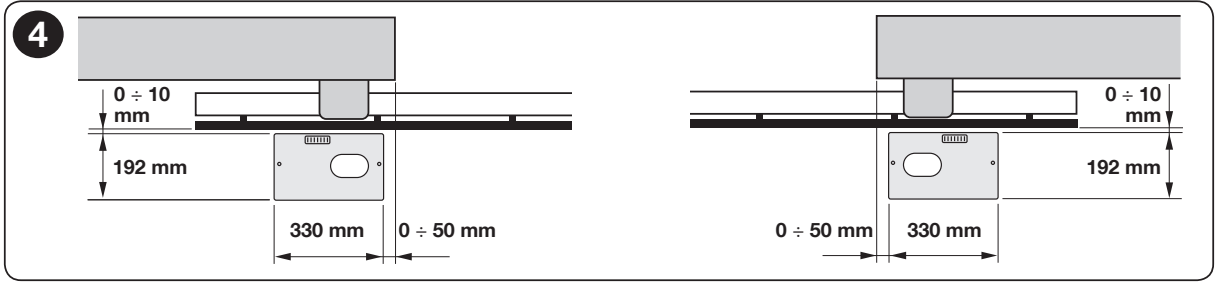

- Pripravte základ, chráničky káblov a polohu podľa hrebeňa. Motor a základová platňa musia byť rovnobežné s krídlom.

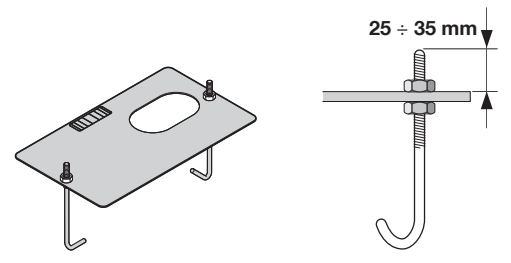

- Dve kotvy upevnite do platne maticou zhora aj zdola. Horný závit nechajte vyčnievať 25–35 mm podľa obrázka.
- Platňu vodorovne zabetónujte. Pred montážou motora nechajte betón riadne vytvrdnúť.
- Nasaďte motor, podložky a matice zatiaľ zľahka dotiahnite. Výšku nastavte regulačnými skrutkami.

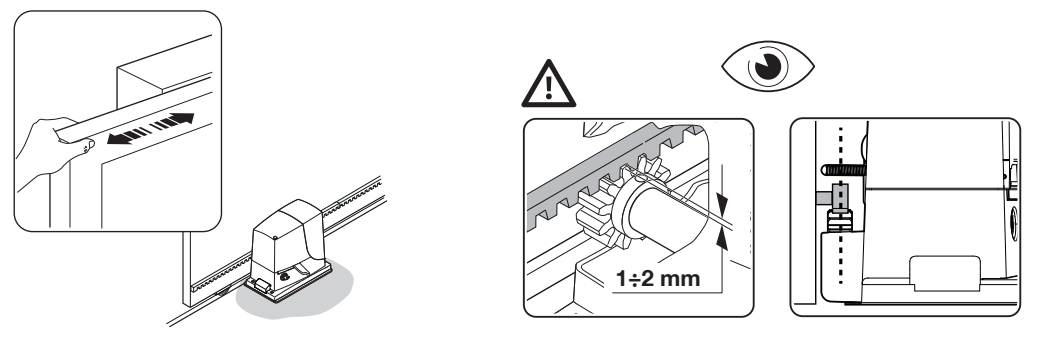

- Motor odblokujte. Hrebeň upevňujte po úsekoch pri ručnom pohybe brány, aby bol v jednej línii.
- V celom zdvihu nechajte medzi hrebeňom a pastorkom vôľu 1–2 mm. Hmotnosť brány nesmie spočívať na motore. Až po ručnej kontrole všetkých úsekov definitívne dotiahnite matice a nasaďte krytky.

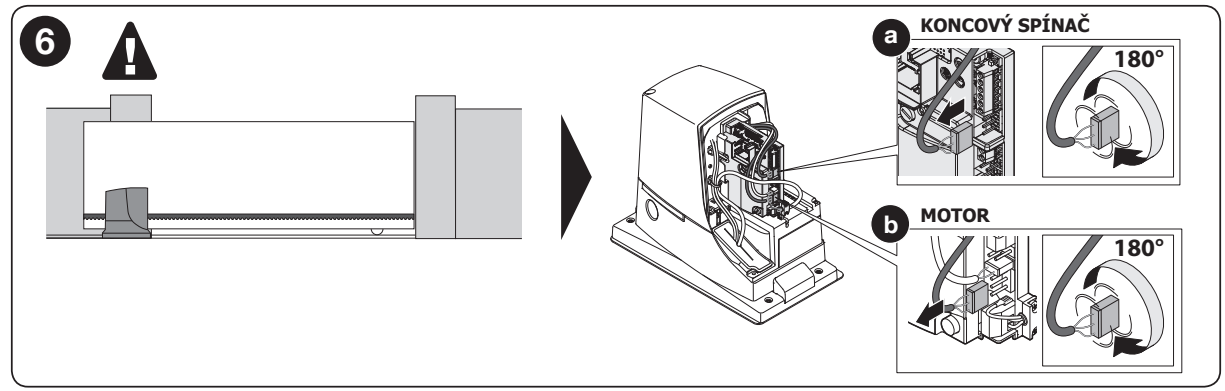

Pravá alebo ľavá montáž
Z výroby je pohon pripravený na pravú montáž podľa nákresu. Pre ľavú montáž technik pri odpojenom napájaní otočí motorový konektor aj konektor koncových spínačov o 180° podľa obrázka. Nejde o výmenu ochranného vodiča PE ani prívodu siete.

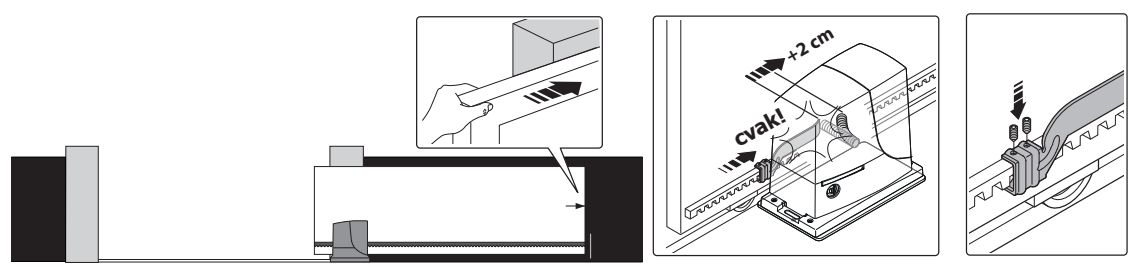

Nastavenie koncových spínačov
- Pri odpojenom napájaní a odblokovanom motore otvorte bránu ručne tak, aby zostala 2–3 cm pred pevným mechanickým dorazom.
- Otváraciu lištu posuňte po hrebeni, kým zopne koncový spínač a počujete cvaknutie.
- Od tohto miesta ju posuňte ešte najmenej o 2 cm v rovnakom smere a upevnite skrutkami.
- Rovnaký postup vykonajte na zatváracej strane.
- Po motorovej skúške overte bezpečné zastavenie so zohľadnením zotrvačnosti. Koncový spínač nenahrádza pevný doraz.

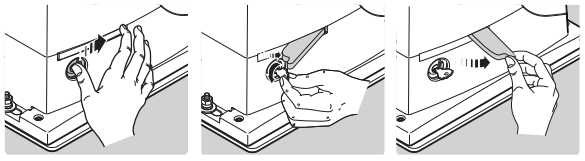

Ručné otvorenie pri výpadku elektriny
- Zastavte bránu, vypnite napájanie a pridržte ju proti samovoľnému pohybu.
- Odsuňte kryt zámku, vložte kľúč a otočte ho podľa obrázka. Vytiahnite odblokovaciu rukoväť.
- Bránou pohybujte ručne. Dbajte na celý voľný prejazd a stabilitu krídla.

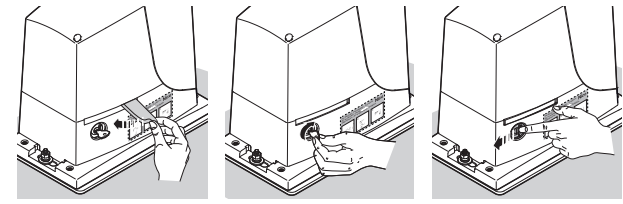

- Pre návrat zatlačte rukoväť, uzamknite, vyberte kľúč a zavrite kryt. Overte zaistenie pohonu pred automatickým povelom.

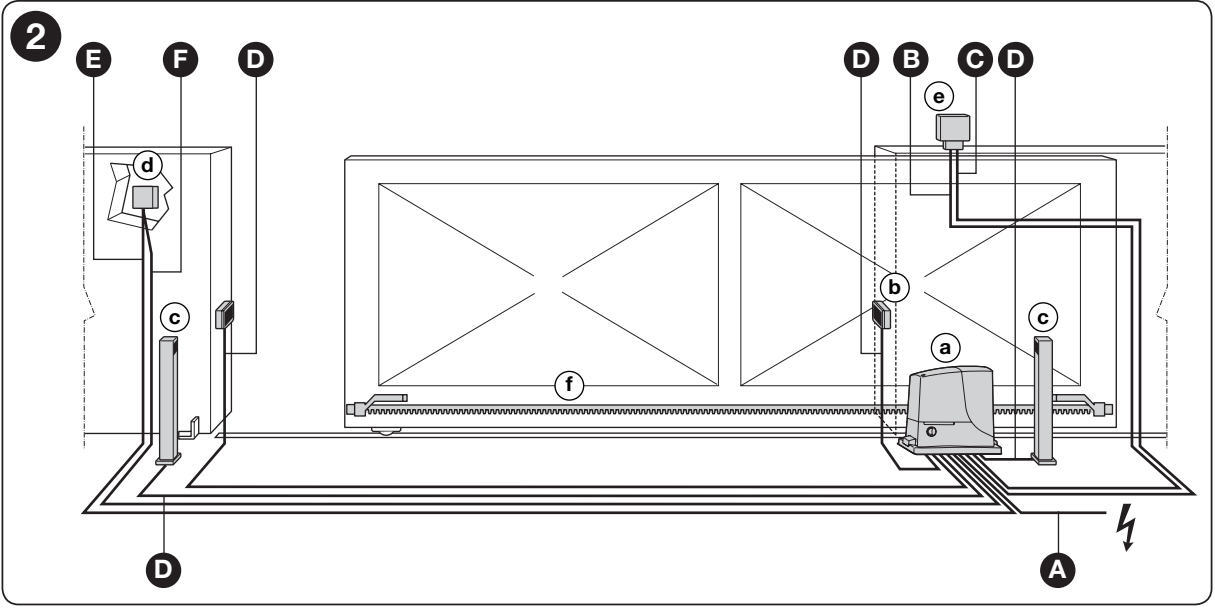

Typy elektrických káblov
| Obvod | Typ kábla | Maximálna dĺžka |
|---|---|---|
| A – napájanie | 3 × 1,5 mm² | 30 m |
| B – maják | 2 × 1,5 mm² | 10 m |
| C – anténa | Koaxiálny RG58 | 10 m, odporúčané menej ako 5 m |
| D – fotobunky TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – kľúčový spínač | 2 káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm² | 20 m |
Pri sieťovom prívode nad 30 m použite väčší prierez, napríklad 3 × 2,5 mm², a ochranné uzemnenie pri automatizácii podľa návodu. Pohon je triedy I a vyžaduje PE. Silové a signálne vedenie oddeľte, káble zaistite proti vytiahnutiu a vnikaniu vody.
Malé písmená označujú zariadenia: a motor, b fotobunky, c ich stĺpiky, d kľúčový spínač alebo klávesnicu, e maják a f hrebeň.

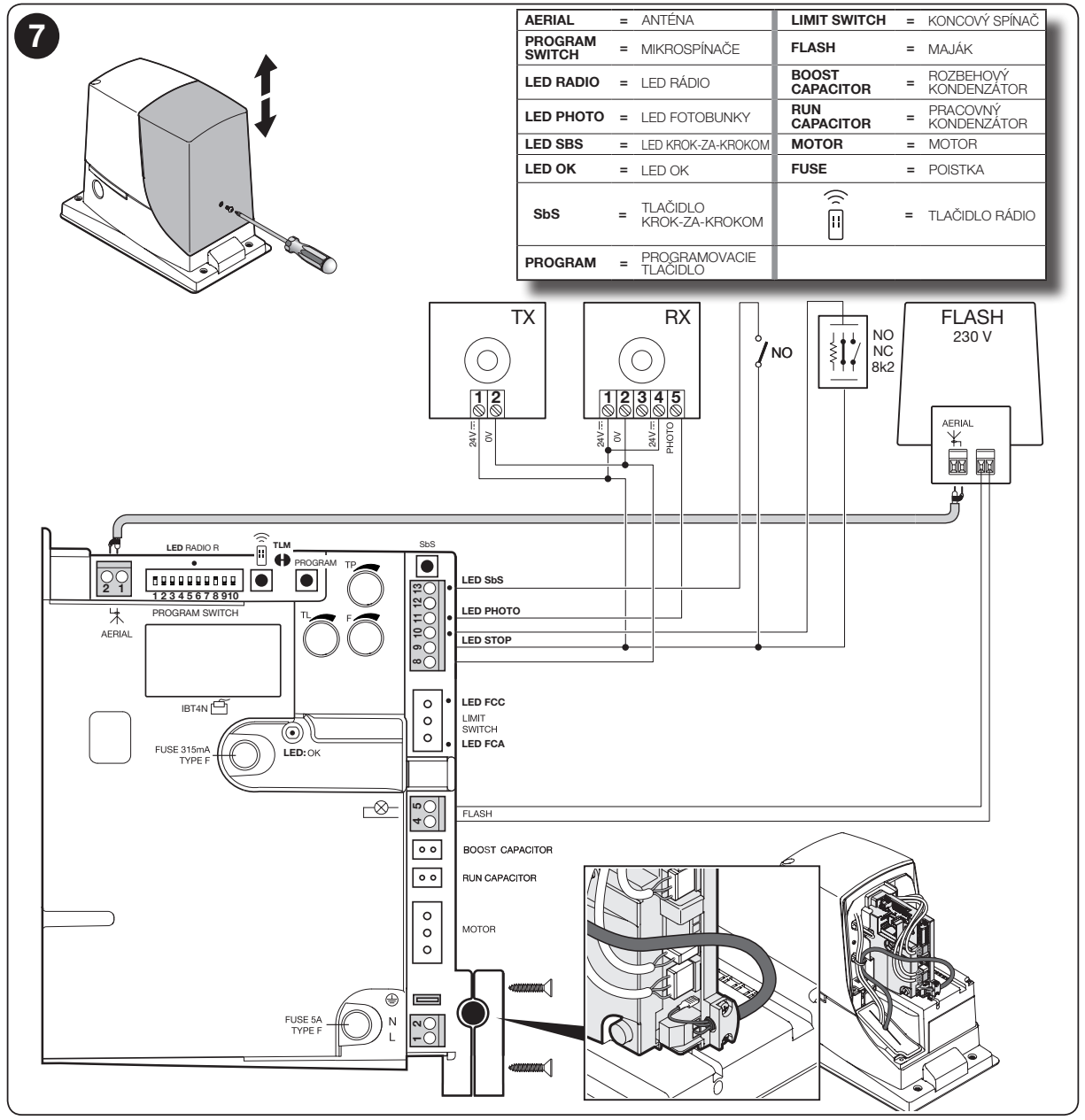

Zapojenie ROA40R10 a polarita
| 8 / 9 – príslušenstvo | 8 = − (0 V), 9 = +24 V DC, tolerancia ±10 %, celkový odber najviac 100 mA. |
|---|---|
| 9 / 10 – STOP | Učený vstup NO, NC alebo 8,2 kΩ; podrobnosti nižšie. |
| 9 / 11 – PHOTO | Beznapäťový NC kontakt fotobuniek. Pri prerušení zatvárania vyvolá obrátenie pohybu. |
| 8 / 12 – Phototest | 8 = mínus, 12 = spínané plus pre TX, najviac 100 mA. RX zostáva na 8−/9+. |
| 9 / 13 – SbS | Beznapäťový NO povel krok za krokom. Do vstupu neprivádzajte externé napätie. |
| 4 / 5 – FLASH | 230 V AC, maják s vlastným prerušovaním, najviac 60 W; napríklad NICE ELAC. AC nemá polaritu plus/mínus. ELDC na tento výstup nepatrí. |
| 1 / 2 – anténa | Koaxiálny vstup integrovaného prijímača. Stredný vodič a tienenie zapojte podľa schémy; nejde o napájanie +/−. |
Vodiče ponechajte s rezervou približne 20–30 cm pod krytom a riadne ich upevnite. Po dokončení skúšok nasaďte kryt a dotiahnite skrutku. Výstupy motora a kondenzátorov nie sú napájanie príslušenstva.
Fotobunky EPM a Phototest
ROX používa klasické reléové fotobunky, napríklad NICE EPM. Dvojvodičové EPMB sa naň nepripájajú priamo ako BlueBUS. Pri EPM sú napájacie svorky TX aj RX 1 plus / 2 mínus. Výstupný kontakt RX zapojte 4 COM → 9 a 5 NC → 11 na centrálnej doske.

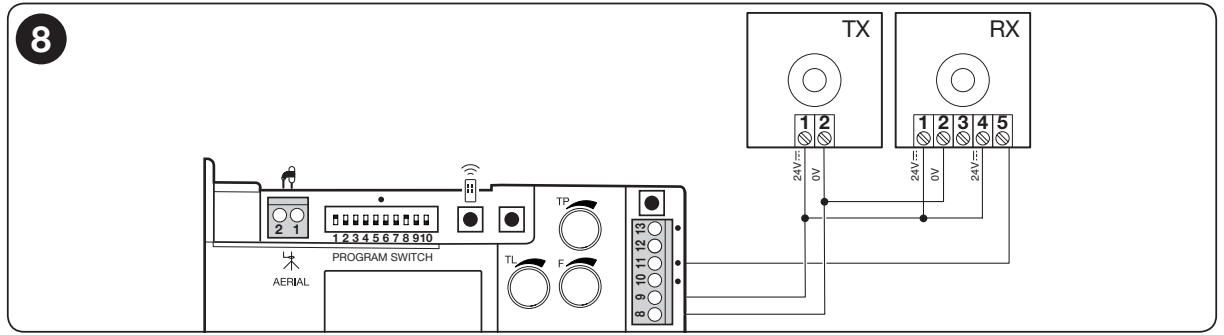

Bez funkcie Phototest
TX aj RX napájajte z 9+ a 8−. Kontakt NC prijímača zapojte medzi 9 a 11.

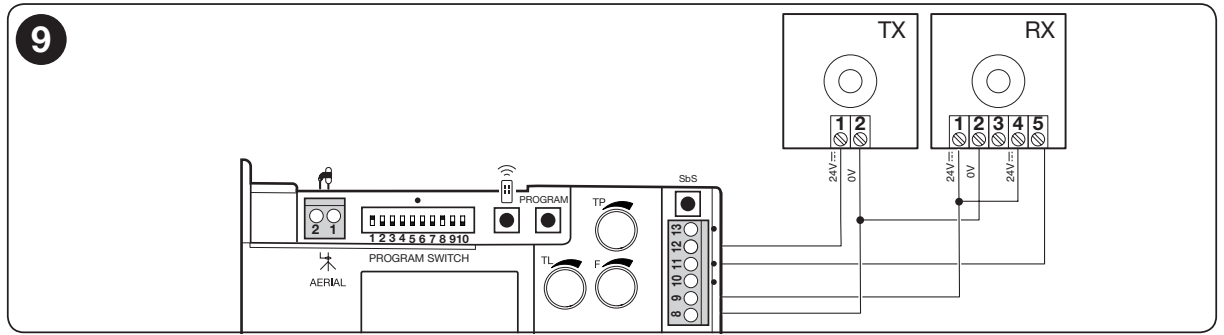

S funkciou Phototest
RX ostáva na 9+ / 8−, TX sa napája zo spínaného výstupu 12+ / 8−. Pred pohybom centrála overí reakciu fotobuniek; pri neúspešnom teste sa brána nerozbehne. Pri EPM napájaných týmto jednosmerným napätím ponechajte prepojku SYNC v pôvodnom stave; režim synchronizácie EPM je určený pre striedavé napájanie. Po úprave vykonajte načítanie zariadení.
Pri skúške prerušte lúč pri vysielači, pri prijímači aj uprostred. Technik preverí reakciu počas zatvárania a pri zapnutej funkcii DIP6 aj počas otvárania.
Vstup STOP a pridanie zariadení
STOP na 9/10 rozpozná pri učení NO, NC alebo odpor 8,2 kΩ. Zmena oproti naučenému stavu vyvolá zastavenie a krátke obrátenie. Po pridaní alebo odobratí STOP zariadenia či zmene PHOTO vykonajte znovu učenie.
- Viaceré NO kontakty sa zapájajú paralelne.
- Viaceré NC kontakty sa zapájajú do série.
- Odporové hrany sa zapájajú podľa ich návodu s výsledným koncovým odporom 8,2 kΩ.
- Pri kombinácii NO a NC vedie paralelná vetva NC cez 8,2 kΩ. Takúto kombináciu musí navrhnúť technik podľa bezpečnostnej funkcie.
Pre bezpečnostnú funkciu s kategóriou III výrobca podmieňuje toto zapojenie zariadeniami s konštantným odporom 8,2 kΩ. Samotné premostenie alebo kontakt nenahrádza posúdenie celej zostavy. Phototest umožňuje vyššiu kontrolu fotobuniek podľa príslušného zapojenia; po každom zásahu sa bezpečnosť znova skúša.
Prvé spustenie a načítanie zariadení
- Pri vypnutom napájaní skontrolujte sieť/PE, pravú alebo ľavú montáž, lišty koncových spínačov, STOP a fotobunky.
- Bránu ručne presuňte približne do polovice dráhy a pohon zaistite. Uvoľnite prejazd a zapnite napájanie.
- LED OK má v bežnom pokoji blikať zeleno raz za sekundu. PHOTO a STOP majú svietiť; FCA/FCC svietia pri nezopnutých koncových spínačoch a príslušná zhasne po ich aktivácii.
- Držte PROGRAM. Po približne 3 s začne OK rýchlo blikať; tlačidlo stále držte.
- Počkajte, kým STOP svieti a OK trvalo svieti zeleno. PROGRAM uvoľnite do 10 s. Tri zelené záblesky potvrdia úspech, päť červených neúspešné učenie.
- Krátkym povelom sledujte správny smer a činnosť koncových spínačov. Pri chybe pohyb zastavte a odpojte napájanie pred opravou.
- Nastavte TL/TP/F a požadované funkcie. Učenie zopakujte po zmene DIP1/2 alebo zapojenia STOP/PHOTO, potom vykonajte úplné skúšky.
Načítanie zariadení rozpozná bezpečnostné vstupy. Dráhu pohybu nastavíte lištami koncových spínačov a pracovným časom TL.
Nastavenia TL, TP, F a prepínačov DIP
| TL – pracovný čas | Nastavte na celý pohyb s rezervou približne 2–3 s. Pri spomalení sa musí čas nastaviť tak, aby spomalenie začalo asi 50–70 cm pred koncovým spínačom. |
|---|---|
| TP – pauza | Určuje čakanie pred automatickým zatvorením v automatickom režime. |
| F – sila | Nastavuje výkon motora. Zmenu robí technik s meraním síl a skúškou ochrán, nie ako riešenie zadrhávajúcej brány. |
Z výroby je predvolený poloautomatický režim: DIP1 ON, DIP2–10 OFF. Prepínače meňte pri odpojenom napájaní.
| DIP1 | DIP2 | Režim |
|---|---|---|
| OFF | OFF | Ručný – pohyb iba pri držanom povele |
| ON | OFF | Poloautomatický |
| OFF | ON | Automatický s pauzou TP |
| ON | ON | Automatický + vždy zatvoriť; po obnove napájania zatvára po 5 s |
| DIP | Funkcia pri ON |
|---|---|
| 3 | Bytový/condominium režim: povely počas otvárania ho neprerušia; neplatí pre ručné ovládanie. |
| 4 | Predblikanie 5 s, v ručnom režime 2 s. |
| 5 | Zatvorenie po uvoľnení fotobunky: v automatike skráti pauzu na 5 s; v poloautomatike môže po zásahu počas zatvárania vyvolať zatvorenie po TP. |
| 6 | Fotobunky pôsobia aj pri otváraní. |
| 7 | Pozvoľný rozbeh. |
| 8 | Spomalenie na konci dráhy; znižuje aj dostupný krútiaci moment, vyžaduje správny TL. |
| DIP9 | DIP10 | Brzdenie |
|---|---|---|
| OFF | OFF | Vypnuté |
| OFF | ON | Slabé |
| ON | OFF | Stredné |
| ON | ON | Silné |
Pri zapnutom DIP8 klesne rýchlosť pri spomalení na 30 % menovitej hodnoty a moment motora približne o 70 %. Ak brána vyžaduje vysoký moment, môže sa v tejto fáze zastaviť; technik musí overiť, že spoľahlivo dôjde ku koncovému spínaču.
Po zmene DIP1/2 vykonajte učenie zariadení. Zásah do prepojky TLM a rozšírené servisné nastavenia patria technikovi podľa montážneho manuálu.
Integrovaný prijímač a párovanie ovládačov
Prijímač 433,92 MHz podporuje FLO, FLOR, O-CODE a HCS SMILO. Prvý uložený ovládač určí kódovú rodinu; ostatné musia byť kompatibilné s ňou. Rozdielne rodiny sa nekombinujú iba preto, že majú rovnakú frekvenciu.
Kompatibilné sú napríklad FLO2R-S, FLO4R-S, FLO2, FLO4 a SMILO SM2. FLO používa pevný kód, FLOR a SMILO plávajúci. Pri náhrade starého RO500 najprv overte rodinu používaných ovládačov.
Režim 1 – uloženie celého ovládača
- Na doske podržte tlačidlo RADIO približne 4 s, až sa rozsvieti rádiová LED, potom ho uvoľnite.
- Do 10 s podržte ľubovoľné tlačidlo ukladaného ovládača približne 3 s. Tri záblesky LED potvrdia uloženie.
- Ďalší ovládač rovnakej rodiny možno uložiť v ďalšom 10-sekundovom intervale; inak počkajte na ukončenie.
Na ROA40R10 sú tlačidlá v režime 1 priradené: 1 krok za krokom, 2 čiastočné otvorenie, 3 otvorenie, 4 zatvorenie. Jedno- a dvojtlačidlový ovládač má iba príslušné prvé povely.
Režim 2 – samostatné tlačidlo
Krátkymi stlačeniami RADIO zvoľte povel: 1× krok za krokom, 2× čiastočné otvorenie, 3× otvorenie, 4× zatvorenie, 5× STOP. Počet zábleskov musí zodpovedať voľbe. Do 10 s držte požadované tlačidlo ovládača približne 3 s; tri záblesky potvrdia uloženie.
Jedno rýchle bliknutie znamená už uložený kód, šesť nekompatibilnú rodinu a osem plnú pamäť. Prijímač uloží do 100 ovládačov v režime 1. Ďalšie postupy sú v návode na párovanie ovládačov NICE.
Vymazanie rádiových ovládačov
Pri odomknutej rádiovej pamäti držte RADIO: LED sa rozsvieti, zhasne a vydá tri záblesky. Uvoľnite počas tretieho záblesku. Päť zábleskov potvrdí vymazanie všetkých ovládačov. Nie je to reset nastavení pohonu. Ak je pamäť uzamknutá, použite postup odomknutia v montážnom manuáli.
Príslušenstvo a náhrada staršieho ROBO
Pri náhrade NICE ROBO RO500 možno často ponechať existujúce príslušenstvo, ale technik musí overiť napätie, odber, typ kontaktu a kódovanie.
| Fotobunky | EPM alebo vhodný reléový NC pár. Pri napájaní 24 V DC dodržte polaritu a prúdový limit. |
|---|---|
| Maják | ELAC na FLASH 230 V AC. Starý 12/24 V maják nemožno pripojiť priamo na tento výstup. |
| Kľúčový spínač / externý modul | Beznapäťový NO kontakt na 9/13. Napájanie externého modulu musí zodpovedať jeho požiadavkám a limitu 100 mA. |
| Hrebeň | Modul 4, správna dĺžka a vôľa 1–2 mm. Skontrolujte aj opotrebovanie a výšku existujúceho hrebeňa. |
| Servis | IBT4N s OVIEW. Pred pripojením odpojte napájanie. |
Pre požiadavky na prepojenie so smart systémom sa musí overiť konkrétny modul a požadované povely. Prijímač ROX nemá konektor pre zásuvný OXIBD; nemožno naň automaticky preniesť funkcie novších BlueBUS pohonov.
Diagnostika ROA40R10
| LED OK | Význam a postup |
|---|---|
| Nesvieti | Overte napájanie a poistky; prípadný skrat odstráňte pred výmenou poistky. |
| Zelená raz za sekundu | Bežná pripravenosť. Dve rýchle zelené signalizujú zmenu vstupu. |
| 1 červený záblesk | Neúspešné učenie alebo zmena DIP1/2: overte vstupy a zopakujte učenie. |
| 2 červené záblesky | PHOTO bráni pohybu; odstráňte prekážku a overte fotobunky. |
| 4 červené záblesky | Zásah STOP; skontrolujte bezpečnostné zariadenie. |
| 5 červených zábleskov | Chyba vnútorných parametrov. Počkajte aspoň 30 s; pri trvaní poruchy servis a obnova nastavení. |
| 7 červených zábleskov | Chyba vnútorného obvodu alebo zmena režimu. Odpojte napájanie, skontrolujte stav a nastavenie; pri opakovaní servis. |
| 8 červených zábleskov | Trvá povel, ktorý neumožňuje iný pohyb; skontrolujte ovládač alebo kontakt. |
Pri PHOTO a STOP znamená svietiaca LED pripravený vstup, zhasnutá zásah alebo chybu. SbS svieti počas povelu. FCA/FCC zhasnú pri aktivácii príslušného koncového spínača. Trvalo červená alebo zelená OK mimo učenia vyžaduje kontrolu poruchy.
Obnova nastavení
Reset robí technik až po zistení príčiny poruchy. Pri stojacom motore vypne napájanie, podrží PROGRAM a znovu zapne napájanie. Po rozsvietení a zhasnutí OK nasledujú tri záblesky; PROGRAM uvoľní počas tretieho. Päť zábleskov potvrdí obnovu.
Tento postup nevymaže ovládače, ale zruší uzamknutie rádiovej pamäte. Pred ďalšou prevádzkou znova nastavte funkcie, naučte zariadenia a vykonajte skúšky. Na vymazanie ovládačov slúži osobitné tlačidlo RADIO.
Skúšky, používanie a údržba
Pred odovzdaním technik opakovane overí celý pohyb, koncové aj pevné dorazy, odblokovanie, fotobunky/Phototest, STOP a zmeria nárazové sily. Skontroluje, že brána po výpadku napájania alebo zmene režimu nevytvorí nebezpečný pohyb.
Údržbu vykonávajte najneskôr každých 6 mesiacov alebo 20 000 manévrov, podľa toho, čo nastane skôr. Kontrolujú sa kotvy, hrebeň a jeho vôľa, kolesá, vedenie, korózia, káble, odblokovanie a všetky ochranné zariadenia. Pred prácou odpojte sieť.
Počas pohybu nevstupujte do prejazdu a nedovoľte deťom hrať sa s bránou alebo ovládačmi. Ak je v krídle priechodná bránka, jej otvorenie musí blokovať spustenie motora. Pri nezvyčajnom hluku či poruche zastavte automatiku, bránu bezpečne odblokujte a kontaktujte servis. Ochranné vstupy nepremosťujte. Ak je brána jediným prístupom, vyriešte prístup k odblokovaniu už pri montáži.
Technické parametre ROX1000
| Motor / napájanie | 230 V AC, 50/60 Hz |
|---|---|
| Príkon | 350 W |
| Menovitý / maximálny krútiaci moment | 9 / 24 Nm |
| Sila | Menovitá 250 N, maximálna 670 N |
| Rýchlosť | 8,5 m/min menovitá, 11 m/min naprázdno |
| Max. hmotnosť / dĺžka | 1 000 kg / 8 m pri podmienkach uvedených vyššie |
| Menovitá prevádzka | 20 cyklov/h; najviac 4 minúty nepretržite |
| Pastorok | Z15, modul 4, rozstup zubov 12,5 mm, priemer 60 mm |
| Pracovná teplota | −20 až +55 °C |
| Krytie / elektrická trieda | IP44 / I, ochranný vodič PE |

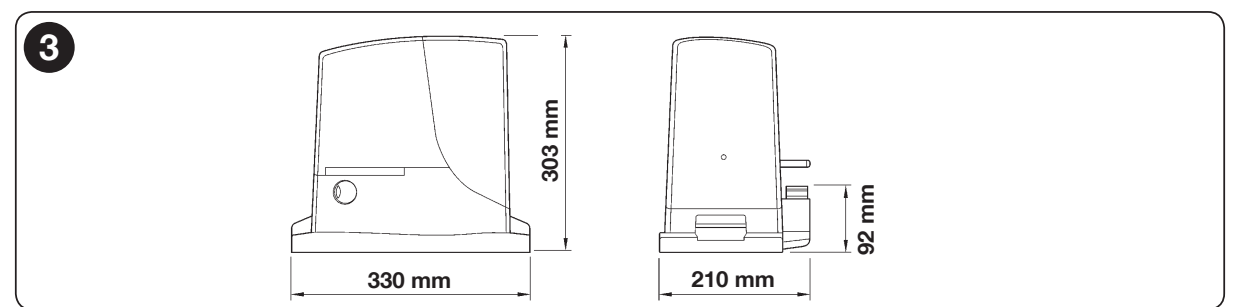

| Rozmery / hmotnosť | 330 × 210 × 303 mm / 11 kg |
| Riadiaca jednotka | NICE ROA40R10 s integrovaným prijímačom 433,92 MHz |
Na overenie výberu nám pošlite dĺžku, hmotnosť, fotografie vedenia a očakávaný počet cyklov. Kontaktujte nás.
Montážny manuál PDF
