NICE Hyppo HY7005 - pohon krídlovej brány do krídla 3m/800kg
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
502,00 € s DPH
| Hmotnosť |
|---|
| 13 kg |
Popis produktu NICE Hyppo HY7005 - pohon krídlovej brány do krídla 3m/800kg
NICE HYPPO HY7005 – kĺbový pohon krídlovej brány
NICE HYPPO HY7005 je samostatný elektromechanický motor pre jedno krídlo brány. Má motor 230 V AC, kĺbové rameno a je nevratný. Polohu krídla sleduje pomocou koncových spínačov otvorenia a zatvorenia. Potrebuje samostatnú riadiacu jednotku a bezpečnostné príslušenstvo; pri výpadku napájania sa dá odblokovať kľúčom.
Montáž, zapojenie a skúšky bezpečnosti patria kvalifikovanému technikovi. Pred otvorením motora alebo centrály odpojte napájanie aj prípadnú zálohu. Pri ručnom ovládaní zaistite krídlo proti nechcenému pohybu.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Balenie a centrála | Montáž |
| Montážne rozmery | Odblokovanie |
| Kabeláž | Zapojenie |
| Fotobunky | Prvé spustenie |
| Nastavenia a ovládače | Diagnostika |
| Údržba | Parametre a rozmery |
| Manuál PDF | |
Kedy zvoliť tento pohon
HYPPO je vhodný pre krídlové brány s montážou kĺbového ramena na vnútornej strane. Rozhoduje dĺžka a hmotnosť krídla, odpor jeho pohybu, poloha pántov a priestor na celý pohyb ramena.
| Maximálna dĺžka krídla | 3 m; prípustná hmotnosť klesá s dĺžkou. |
|---|---|
| Hmotnosť podľa grafu | Pri krídle okolo 2 m dosahuje horná krivka približne 800 kg. Pri 3 m je v grafe pod 400 kg. Konkrétnu hmotnosť posúďte podľa príslušnej krivky a podmienok brány. |
| Pracovný cyklus | 30 % |
3 m a 800 kg neplatia súčasne. Limity patria jednému motoru a jednému krídlu. Výška a tvar brány, plná výplň a silný vietor môžu hodnoty výrazne znížiť. Pracovný cyklus v percentách nie je počet cyklov za hodinu ani nepretržitá prevádzka.

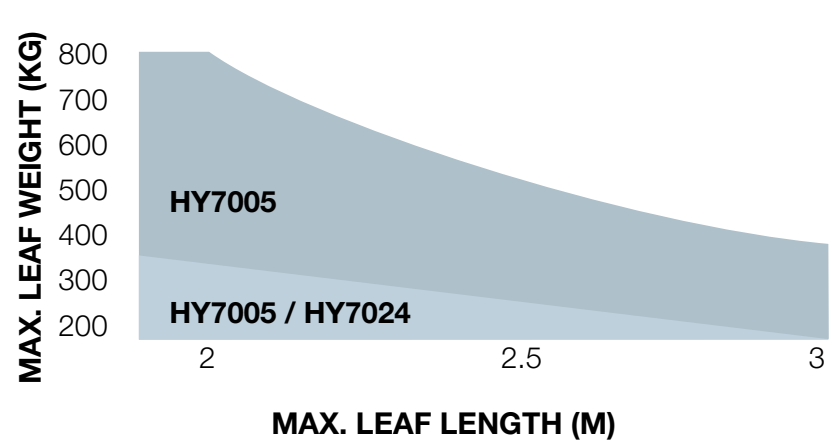

Vodorovná os je dĺžka v metroch, zvislá hmotnosť v kilogramoch. Pre HY7005 použite oblasť platnosti označenú týmto modelom.
Kompatibilné príslušenstvo
Príslušenstvo vyberajte podľa osadenej centrály, konektorov a napätia. Nasledujúce zapojenie a postupy sa vzťahujú na MC800 / MCA5R30.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca centrála | Riadi jeden alebo dva motory a bezpečnostné prvky. |
|
| Maják | Upozorňuje na pohyb brány a môže niesť anténu. |
|
| Fotobunky | Sledujú priestor brány; reakcia závisí od umiestnenia. | |
| Citlivá bezpečnostná hrana | Ochrana pri kontakte s krídlom; pri zostave s MC800 je povinná. |
|
| Bezdrôtové fotobunky | Riešenie bez káblov vedených k fotobunkám. |
|
| Prijímač | Prijíma povely ovládačov; do SM patrí jeden prijímač. |
|
| Vysielač | Ovládanie na diaľku podľa osadeného prijímača. | |
| Anténa | Pomáha zlepšiť dosah ovládača. |
|
| Klávesnica | Povel kódom bez diaľkového ovládača. |
|
| Kľúčový spínač | Povel kľúčom z pevného miesta. |
|
| Čítačka kariet | Ovládanie pridelenou kartou alebo kľúčenkou. |
|
| Elektrický zámok | Doplnkové zaistenie krídla synchronizované s riadením. |
|
| Predĺžené rameno | Väčší dosah pri odlišnej montážnej geometrii. | |
| Odblokovanie zvonka | Ručný prístup pri výpadku siete, keď nie je ďalší vstup. |
|
| Wi-Fi / GSM ovládanie | Diaľkový povel cez beznapäťový kontakt. |
|
| Programovanie a integrácia | Rozšírené nastavenie a diagnostika. |
|
FT210B nie sú vhodné pre MC800 ani MC824H: vyžadujú odlišné adresy FT A / FT B / FT C. Vyberte vyššie uvedené kompatibilné fotobunky.
Samostatný motor a riadiaca jednotka
Ponuka sa týka jedného motora HYPPO HY7005 s kĺbovým ramenom. Samostatný motor neobsahuje riadiacu centrálu. Pre dvojkrídlovú bránu potrebujete dva zodpovedajúce motory; nezvyšujú limit jedného krídla. Riadenie, fotobunky, maják, prijímač a ovládače vyberte podľa zostavy.
| Zostava | Riadenie | Dôležitý rozdiel |
|---|---|---|
| HY7005 | MC800 | 230 V AC, vstavané koncové spínače. MC200 je možnosťou pre jeden motor. |
Pri existujúcej bráne postupujte podľa osadenej dosky. Návod aktuálnej MC800 nepatrí k starej A60 a postupy MC824HR30 sa automaticky neprenášajú na inú generáciu MC824H.
Montáž kĺbového pohonu
Pred montážou
- Krídlo sa musí ručne pohybovať plynulo po celej dráhe. Skontrolujte pánty, pevnosť krídla a nosnosť uchytenia.
- Pripravte pevné mechanické dorazy zatvorenia a otvorenia na vymedzenie dráhy a učenie centrály.
- Nechajte voľný priestor pre telo motora, celý pohyb ramena a odblokovaciu rukoväť. Vyhodnoťte miesta stlačenia a zachytenia a navrhnite ochrany.
- Na stĺpik patrí nosná doska, na krídlo predný držiak. Rozhodujú montážne kóty a pevnosť podkladu.
Montážne rozmery A a B

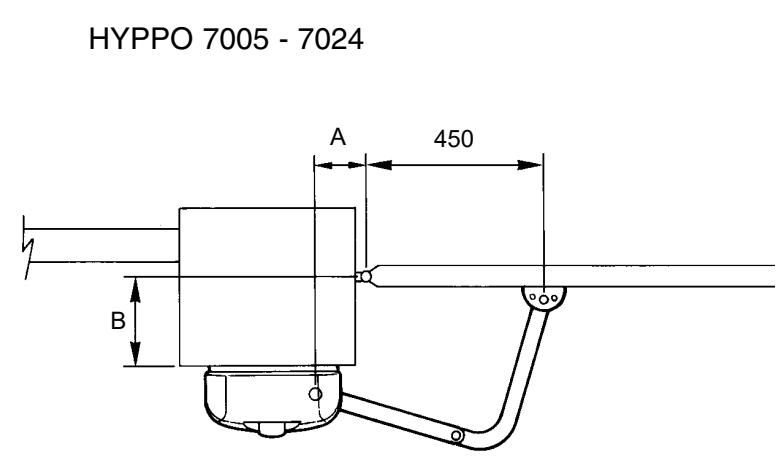

Kóty A a B odmerajte podľa obrázka. Tabuľka patrí štandardnému kĺbovému ramenu HY7005; uvádza uhol otvorenia pre konkrétnu dvojicu rozmerov v milimetroch.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Uhol je výsledkom geometrie, nie ľubovoľným nastavením centrály. Pred definitívnym upevnením odblokujte motor a overte celú dráhu krídla a ramena. Dorazy musia brániť pohybu mimo bezpečného priestoru.
Predĺžené rameno HYA12

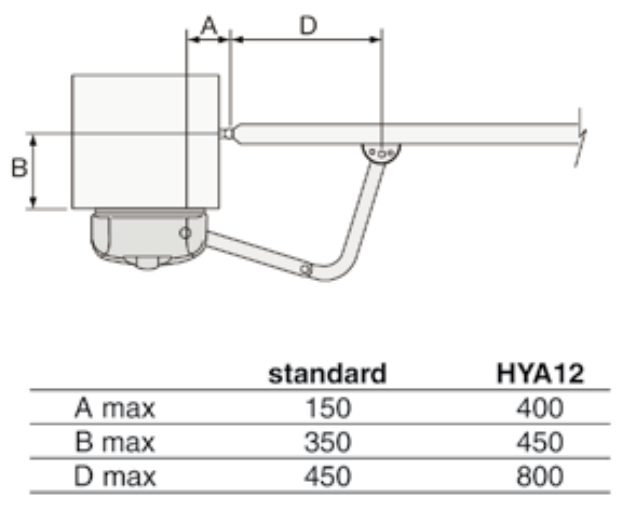

Predĺžené kĺbové rameno NICE HYA12 umožňuje väčší dosah. Obrázok definuje aj kótu D. Maximá A/B/D sú montážne hranice, nie odporúčané rozmery stĺpika. Tabuľku uhlov štandardného ramena neprenášajte automaticky na HYA12.
| Kóta | Štandardné rameno | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Uchytenie dosky a držiaka
- Určite ľavú alebo pravú montáž pri pohľade zvnútra pozemku. Rovnaký model sa prispôsobuje obom stranám polohou dosky a zostavením ramena.

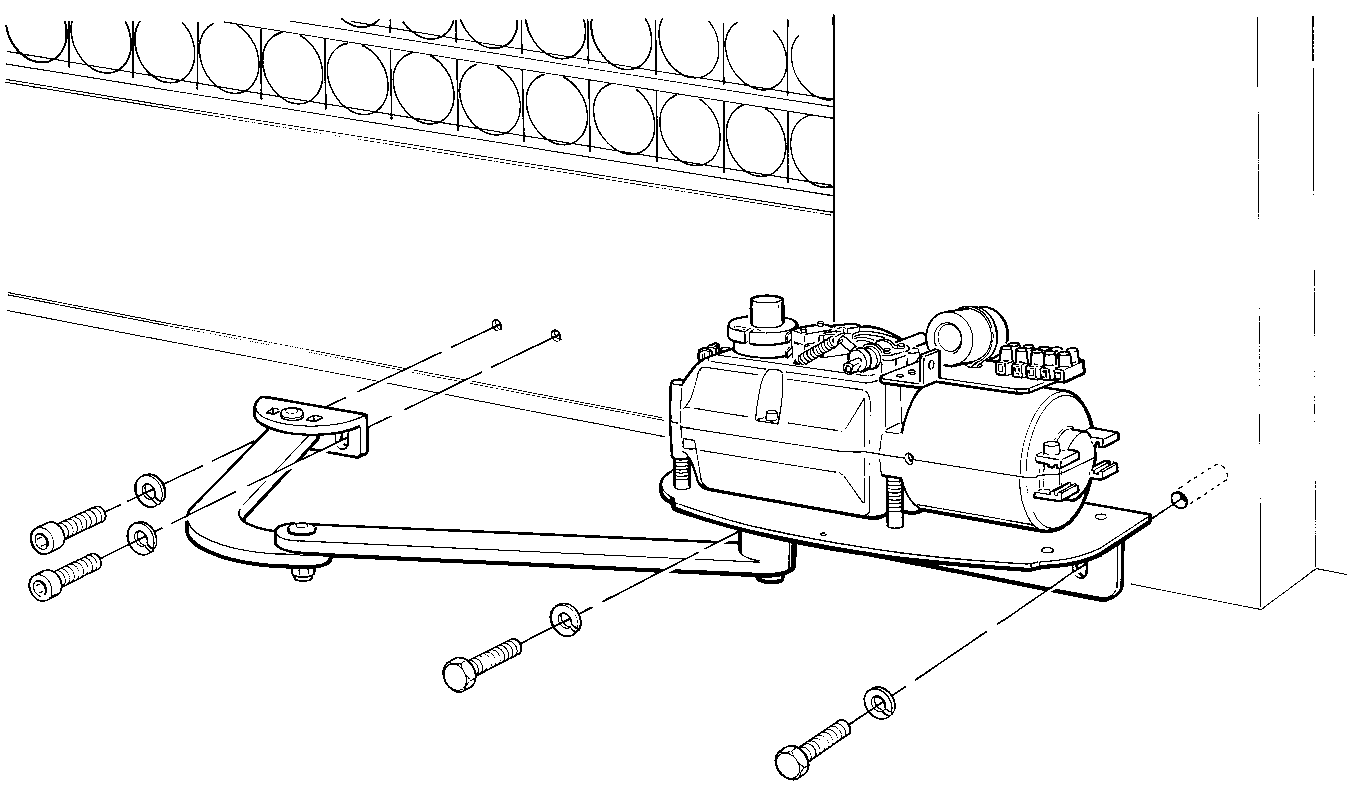

- Upevnite nosnú dosku A na pevný podklad stĺpika a držiak B na pevnú časť krídla. Tu A/B označujú diely, nie montážne kóty z predchádzajúcej tabuľky.
- Motor priskrutkujte k doske. Drobné odchýlky zarovnania upravte pozdĺžnymi upevňovacími otvormi.

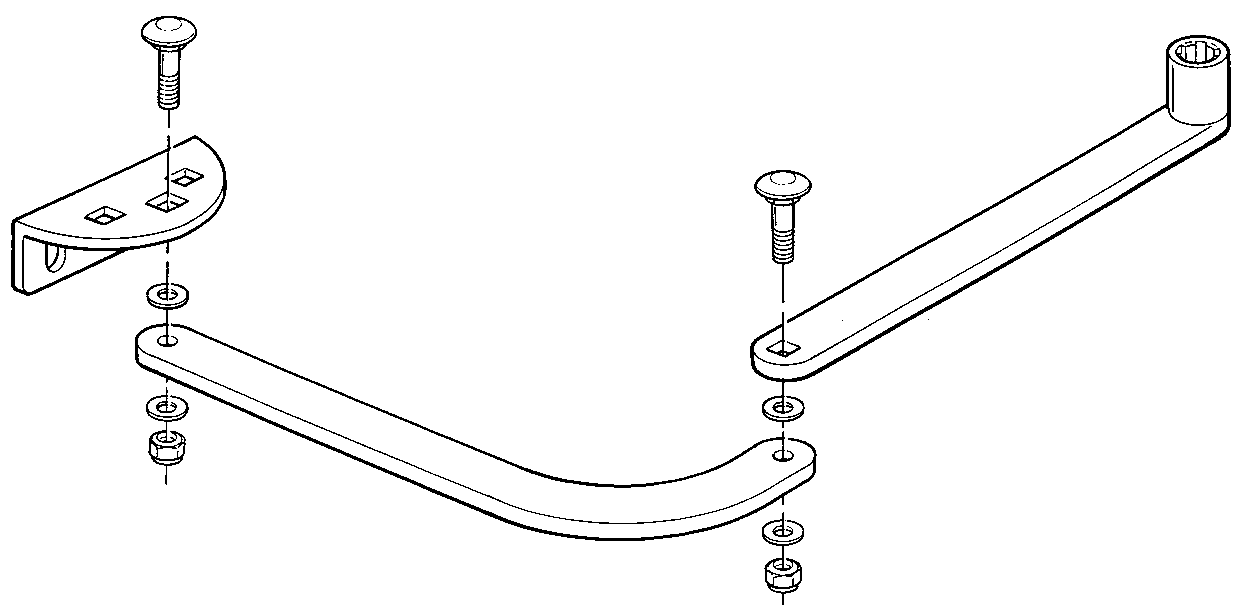

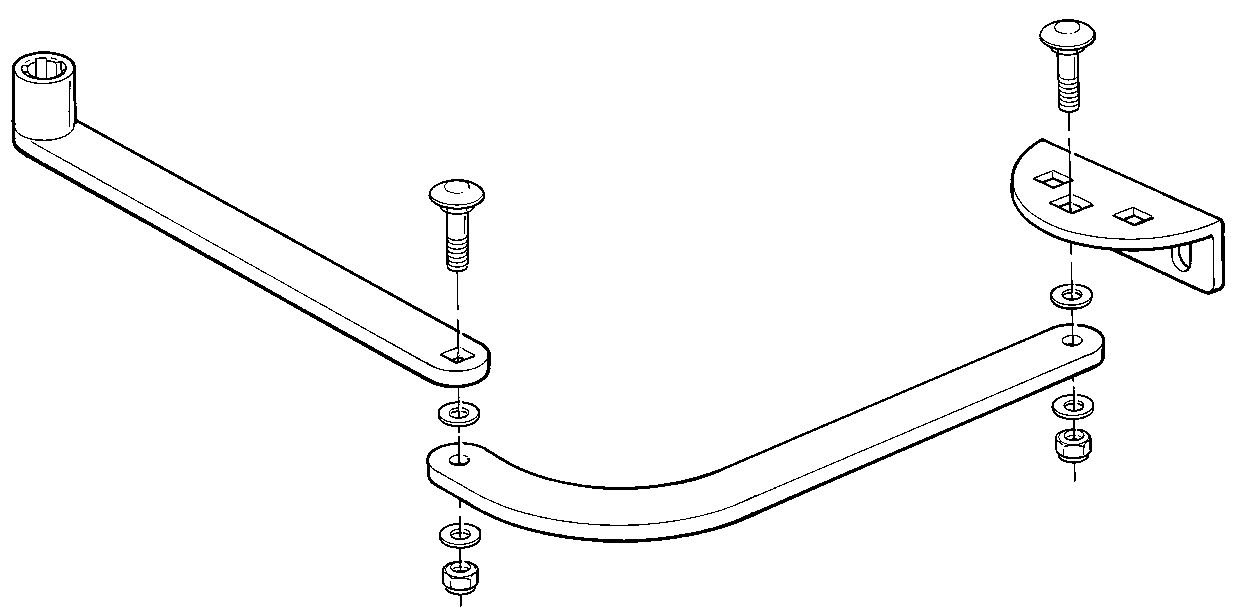

- Rameno zostavte pre zvolenú stranu. Skrutky pred zostavením premažte podľa montážneho návodu, nasaďte podložky a upevnenia.
- Odblokovaný motor a krídlo ručne preskúšajte až po dorazy; potom definitívne dotiahnite upevnenia.

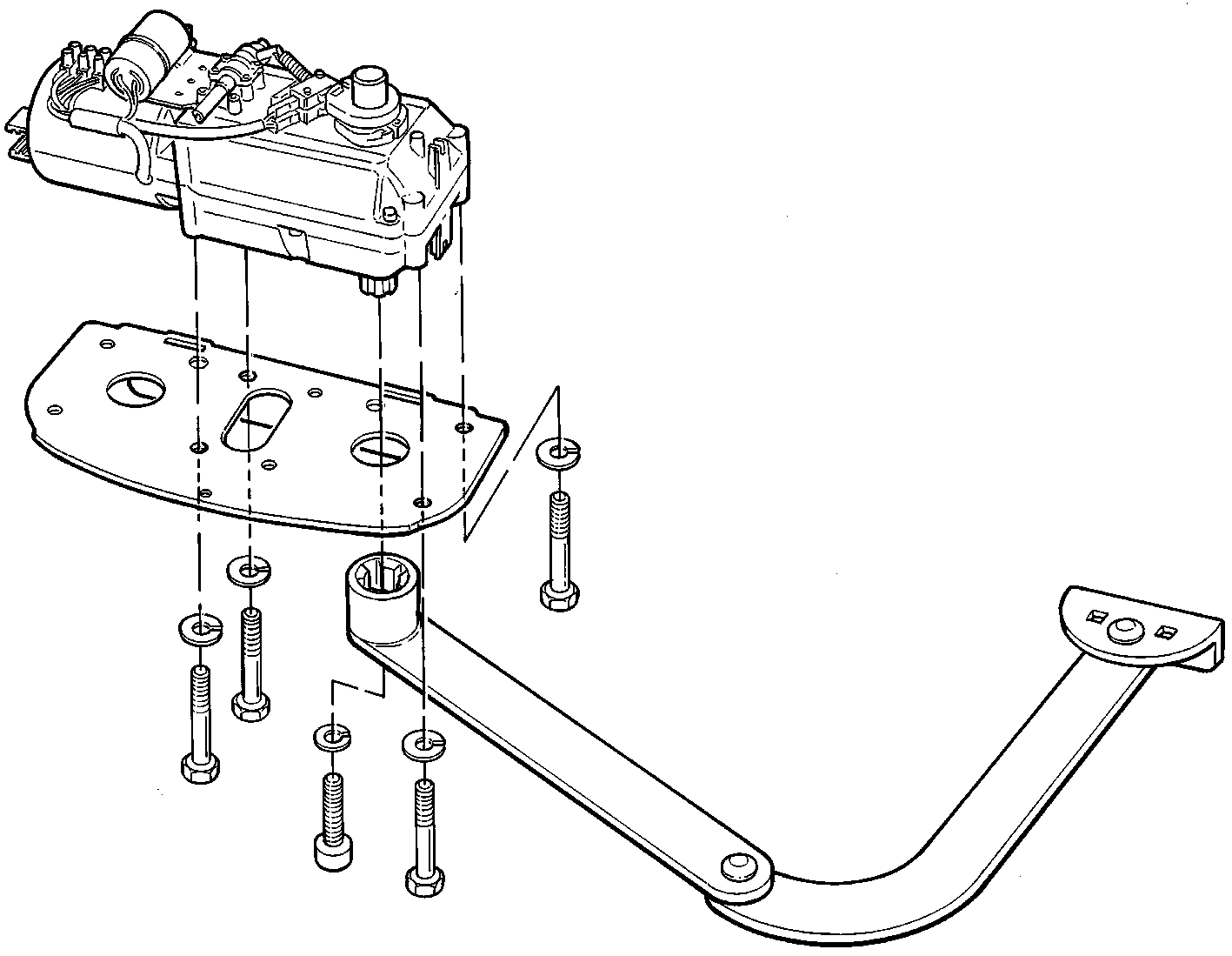

Ľavá montáž, pohľad zvnútra:

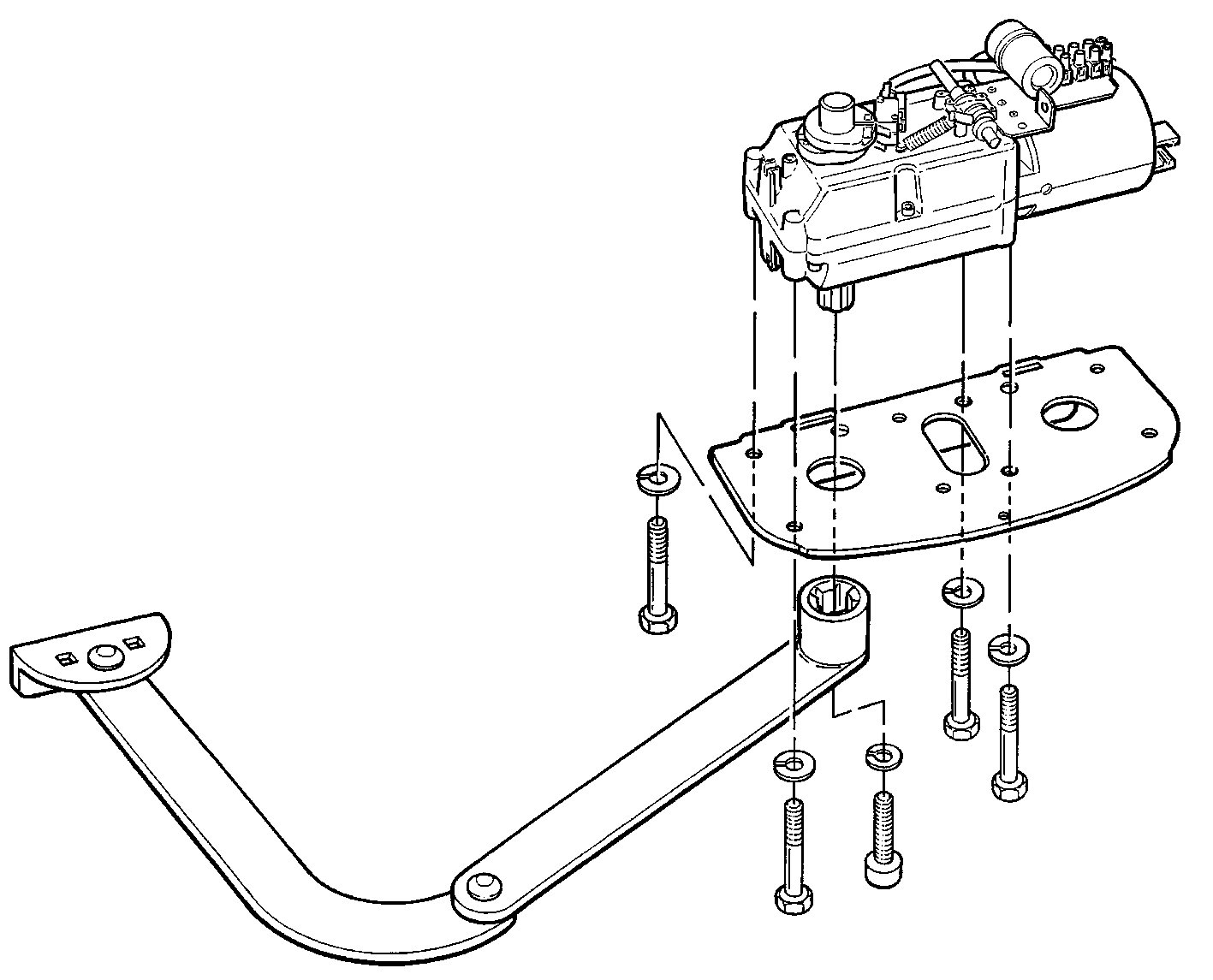

Pravá montáž, pohľad zvnútra:
Kryt a ochrana mechanizmu

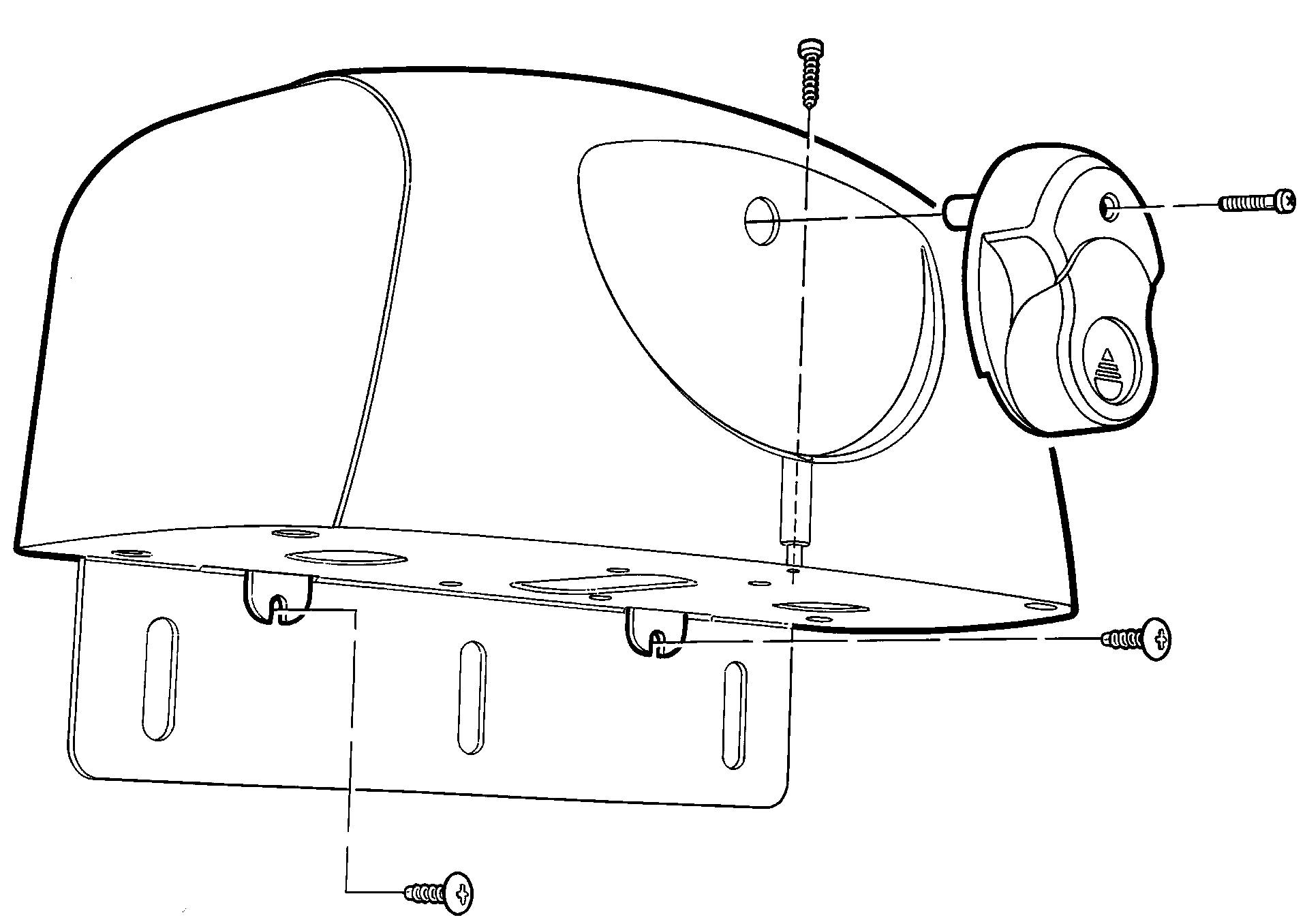

Po nastavení nasaďte kryt aj odblokovaciu rukoväť a upevnite ich skrutkami. Skontrolujte priechodky a uzavretie krytu. Do pohonu ani centrály nesmie zatekať voda; káble chráňte pred ramenom a pohybom krídla.
Ručné odblokovanie
- Zastavte automatizáciu, odpojte napájanie a zaistite krídlo proti samovoľnému pohybu.

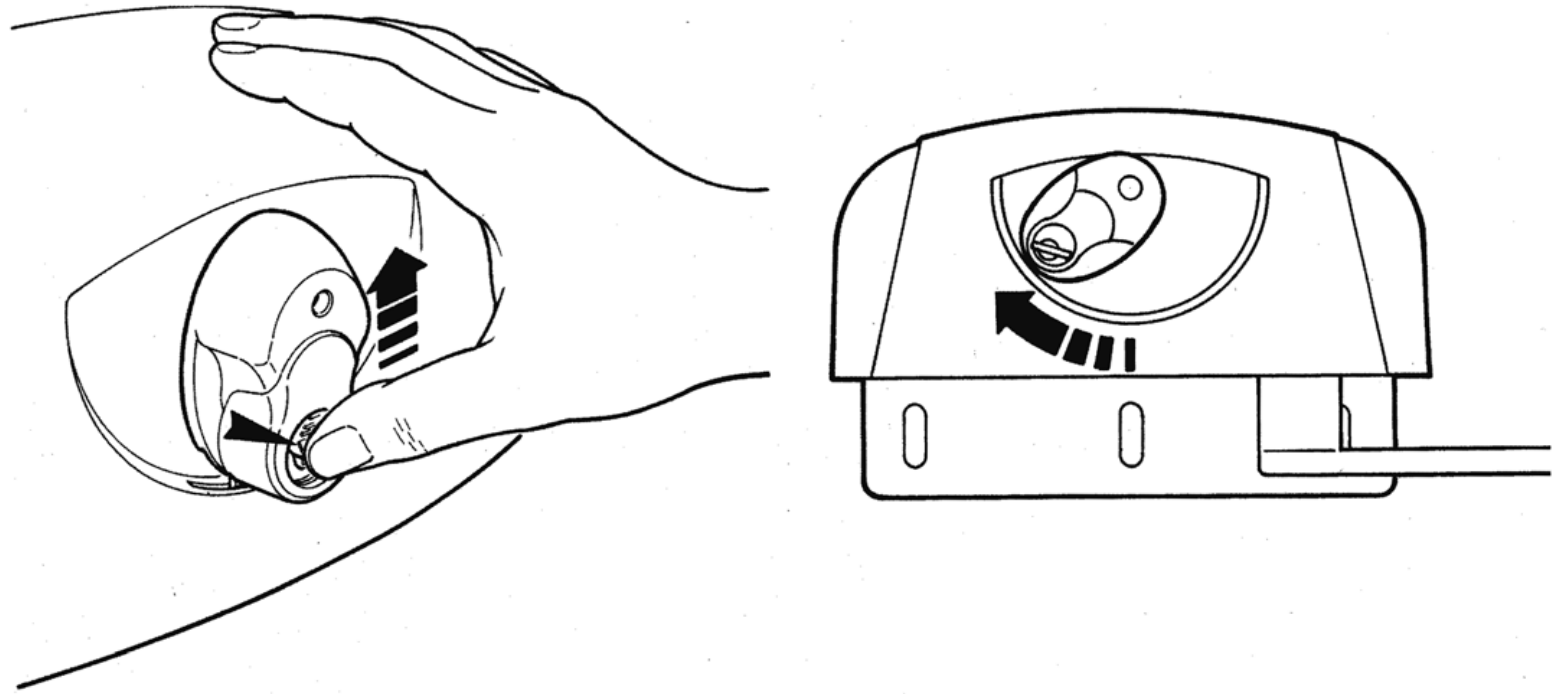

- Posuňte kryt zámku nahor. Vložte kľúč a otočte ho v smere hodinových ručičiek.
- Otočte odblokovaciu rukoväť podľa obrázka; krídlom potom pohybujte ručne.
- Pred automatickou prevádzkou vráťte mechanizmus do uzamknutej polohy s rukoväťou zvislo. Overte zaistenie prevodu, vyberte kľúč a zavrite kryt zámku.
Ak nemáte ďalší vstup na pozemok, riešte prístup už pri montáži: NICE KIO s lankom KA1 umožní ručné odblokovanie zvonka. Zostavu namontujte a odskúšajte pred uvedením brány do prevádzky.
Kabeláž a elektrické pripojenie
Sieťové vedenie, motorové vodiče a nízkonapäťové signály veďte a chráňte podľa napätia a prostredia. Prívod do centrály obsahuje L, N a PE; chráňte ho vhodným istením a zariadením na úplné odpojenie. Káble zaistite priechodkami a odľahčením ťahu.
| Obvod | Kábel | Použitie |
|---|---|---|
| Prívod do centrály | 3 × 1,5 mm² | Do 30 m; L, N a PE. Pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii podľa návodu centrály. |
| Motor | 4 × 1,5 mm² | Do 10 m; otvorenie, spoločný, zatvorenie a ochranný PE. |
| BlueBUS | 2 × 0,5 mm² | Do 20 m; nad 20 m do 40 m použite 2 × 1 mm². Bez polarity. |
| Maják | 2 × 1,5 mm² | Do 20 m, sieťový FLASH. |
| Elektrický zámok | 2 × 1 mm² | Do 10 m; výstup 12 V AC / max. 15 VA. |
| Kľúčový spínač | 4 × 0,5 mm² | Do 50 m; prípadne dva káble 2 × 0,5 mm². |
| Anténa | RG58 | Do 20 m; odporúča sa menej ako 5 m. |
Prierez a trasu musí montážnik overiť podľa dĺžok vedenia a návodu osadenej centrály.
Zapojenie motora a centrály
HY7005 má 230 V AC motor a vstavané koncové spínače. Postup centrály nižšie patrí k MC800 s doskou MCA5R30 a OutSTB. Pre MC200 alebo historickú A60 použite ich vlastný návod. Staršia doska MCA5 má odlišné označenia a nesmie sa zamieňať s MCA5R30.
| Ľavý motor | Svorkovnica Open / Common / Close (otvoriť / spoločný / zatvoriť). PE patrí na samostatnú ochrannú svorku. |
|---|---|
| Pravý motor | Oproti ľavému motoru sa prehodia Open a Close. Common a PE sa nezamieňajú. |
| Jedno krídlo | Pri MC800 použite M2; M1 zostáva voľný. |
| Dve krídla | M2 otvára ako prvý, M1 zatvára ako prvý. |

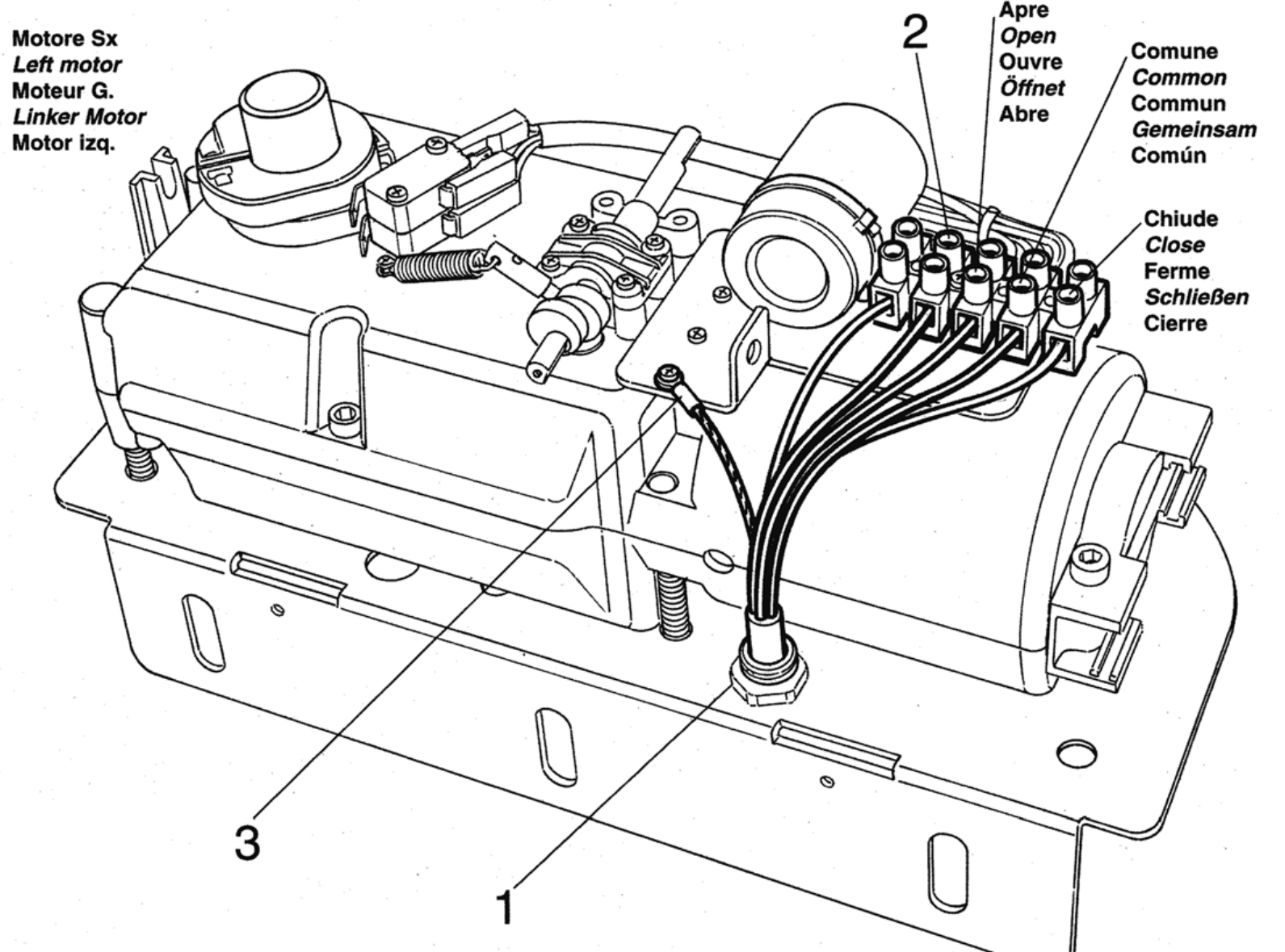

1 je káblová priechodka, 2 motorová svorkovnica, 3 ochranné uzemnenie. Striedavý motorový obvod nemá DC polaritu +/−. Krútiaci moment sa nastavuje na centrále.
MC800 – svorky príslušenstva a polarita
| 3 / 4 – napájanie | 3 = 0 V (−), 4 = Common +24 V DC (+), spolu max. 200 mA pre pomocné zariadenia. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; spínané napájanie reléových fotobuniek, max. 4 W. V Standby sa vypína. Nezamieňajte ho za OGI staršej dosky. |
| 6 / 7 – BlueBUS | Napájanie aj dáta dvoma vodičmi; bez polarity +/−. |
| 1 / 2 – ELS | Elektrický zámok 12 V AC, max. 15 VA; bez DC polarity. |
| FLASH | Samoblikajúci maják 230 V AC, max. 21 W; napríklad ELAC. Nízkonapäťový ELDC sem nepripájajte. |
| 4 / 13 – SbS | Beznapäťový NO kontakt medzi Common 4 a SbS 13 pre krokovanie; kontakt nemá polaritu. |
| 4 / 14 a 4 / 15 | Beznapäťový NO kontakt pre otvorenie (14) alebo zatvorenie (15). |
| 4 / 12 – STOP | Naučený bezpečnostný vstup NO, NC alebo 8,2 kΩ; kontakty nemajú polaritu. |
| 8–11 – AUX | Koncové spínače: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP zhasnutá. Reléové fotobunky: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 sa zmení na STOP; LP svieti. Tieto funkcie AUX sa navzájom vylučujú. Nepoužité vstupy AUX zostávajú voľné. |

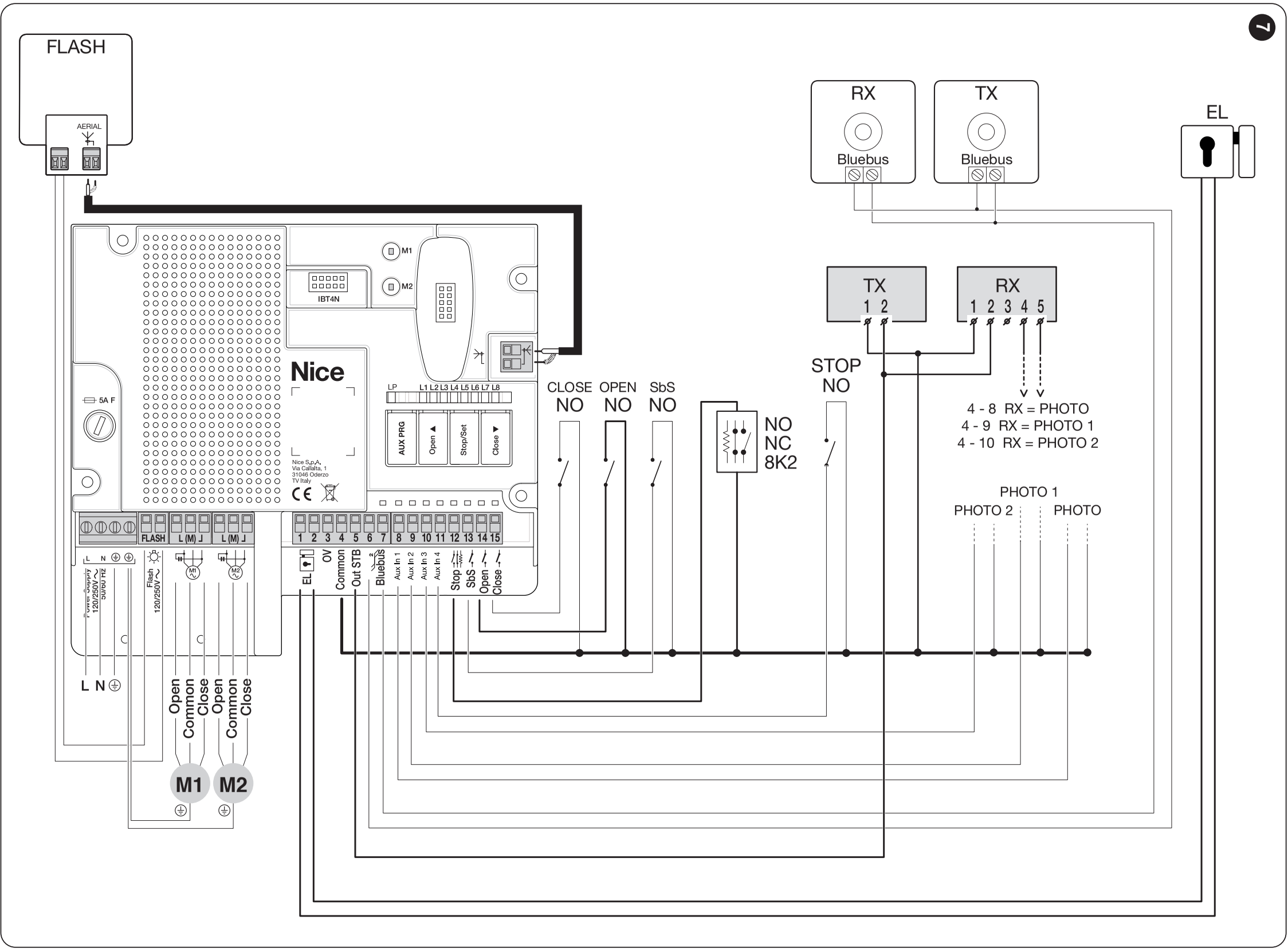

Schéma ukazuje kombinované reléové a BlueBUS zapojenie pri zapnutom Standby. Reléové TX/RX napájajte podľa nej z OutSTB; pri inom režime použite príslušnú schému centrály. Mikrospínače HY7005 sú vstavané v motorovom obvode. Zo svorkovnice Open/Common/Close nevyvádzajte beznapäťové kontakty na AUX. Nastavenie AUX.

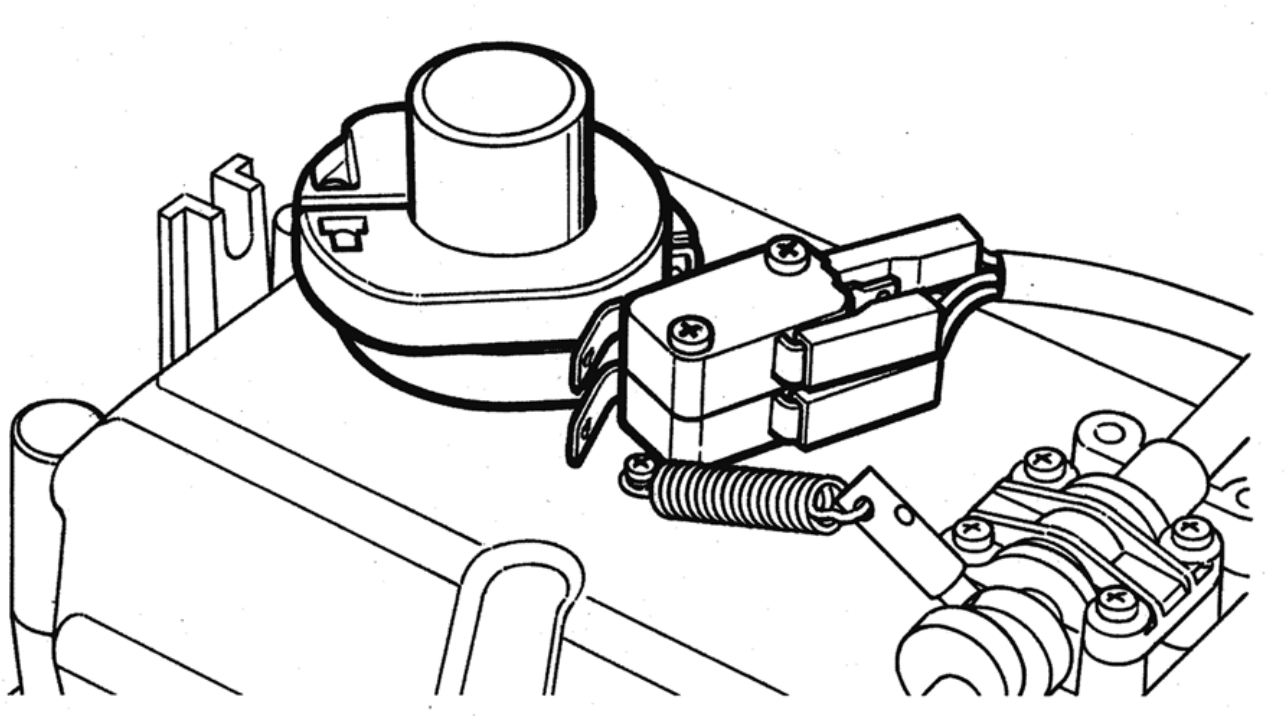

Nastavenie koncových spínačov HY7005
- Odpojte napájanie, odblokujte motor a ručne priveďte krídlo do zatvorenej polohy pri mechanickom doraze.
- Otáčajte príslušnou vačkou, až počujete zopnutie mikrospínača. Druhú vačku nastavte pri otvorenom krídle pre opačný smer.
- Vráťte rukoväť do zvislej uzamknutej polohy.
- Pri riadenej skúške overte smer, zastavenie a dosadnutie na dorazy. Pred ďalším zásahom do vačiek opäť odpojte napájanie.
- Po skúške opäť odpojte napájanie. Až potom dotiahnite upevňovacie skrutky vačiek a nasaďte kryt.
Mechanické dorazy zostávajú potrebné. Nastavenie vačiek v motore je odlišný úkon od učenia dráhy na MC800.
Fotobunky a bezpečnostné vstupy
Fotobunky umiestnite podľa pohybu krídiel a rizík brány. TX/RX správne zarovnajte. Ochrana prejazdu nenahrádza ochranu miest stlačenia pri pánte a ramene.
MC800 podporuje BlueBUS aj reléové fotobunky vrátane ich kombinácie podľa správnej schémy. Režim AUX a napájanie TX/RX musia zodpovedať zapojeniu a nastaveniu Standby alebo fototestu. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B majú dva vodiče bez polarity. Každý pár potrebuje správnu a jedinečnú adresu.
Reléové EPM, EPMOR alebo EPMA vyžadujú nastavenie AUX pre fotobunky so svietiacou LP. Kontakt RX C–NC sa pripája medzi Common 4 a 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Napájanie a test TX/RX zapojte podľa režimu vrátane polarity 3− / 4+ a OutSTB 5+. Pri EPM má TX aj RX svorku 1 = + a 2 = − pri DC napájaní; RX 4 = COM a 5 = NC. Tieto čísla neplatia automaticky pre iný model fotobunky. Nestačí zapojiť kontakt bez napájania a konfigurácie. Postup reléových fotobuniek.
Pri zostave s MC800 sú potrebné citlivé bezpečnostné hrany. Ich typ a umiestnenie musí navrhnúť montážnik tak, aby zostava vyhovela skúške nárazu za všetkých prevádzkových podmienok. Zapojenie hrany na bezpečnostný vstup STOP.
Preskúšajte každý pár pri otváraní aj zatváraní, STOP a všetky osadené citlivé hrany. Bezpečnostný prvok nevyraďujte premostením, aby sa brána rozbehla.
Prvé spustenie a učenie
Kroky vykonáva montážnik po mechanickej a elektrickej kontrole. Motor zaistite v automatickom režime, skontrolujte dorazy, voľnú dráhu a M1/M2. Pri prvom pohybe buďte pripravení bránu zastaviť.
Nastavte koncové spínače HY7005. Pred učením overte vhodnú silu na MC800, parameter úrovne II/L6. HY7005 je elektromechanický; funkcia udržiavania tlaku hydraulických motorov sa preň neaktivuje.
Po zapnutí napájania musí BlueBUS blikať približne raz za sekundu, LED pripojených BlueBUS fotobuniek TX/RX musia blikať a maják FLASH musí byť zhasnutý. Ak niektorá kontrola nevyjde, odpojte napájanie aj prípadnú zálohu a skontrolujte zapojenie pred pokračovaním.
1. Rozpoznanie zariadení
- Držte súčasne Open ▲ + Stop/Set.

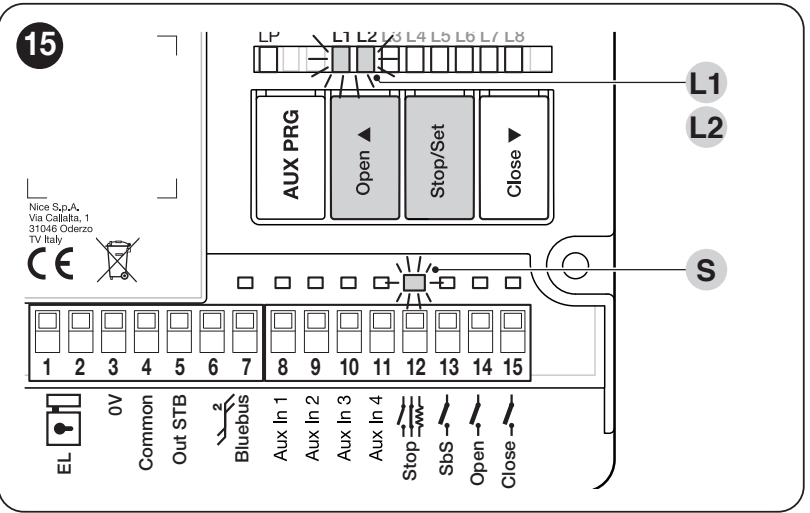

- Uvoľnite obe tlačidlá, keď L1/L2 začnú rýchlo blikať, približne po 3 sekundách.
- Počkajte na ukončenie. Úspech: STOP svieti, L1/L2 zhasnú. L3/L4 môžu blikať ako požiadavka učenia polôh.
Zopakujte po pridaní alebo odstránení BlueBUS/STOP zariadenia. Učenie vykonajte aj bez pripojeného príslušenstva.
2. Automatické učenie polôh
- Držte súčasne Stop/Set + Close ▼.
- Uvoľnite tlačidlá, keď L3/L4 začnú rýchlo blikať, približne po 3 sekundách.
- Sledujte: Zatvorenie M1, zatvorenie M2, otvorenie M2, otvorenie M1, zatvorenie M1 a zatvorenie M2; vždy po príslušný doraz. Pri jednom motore sa pohybuje iba M2.
- Úspech potvrdzuje zhasnutie L3/L4.
Ak niektorý motor počas prvých zatváracích pohybov namiesto zatvárania otvára, zastavte učenie tlačidlom Open ▲ alebo Close ▼. Odpojte napájanie aj prípadnú zálohu a opravte smer príslušného motora: prehodením Open a Close; Common a ochranný PE zostávajú na svojich svorkách. Pri nesprávnom poradí opravte M1/M2. Učenie spustite od začiatku. Zásah fotobunky alebo STOP ho preruší a bliká L1; odstráňte príčinu a zopakujte učenie.
3. Skúšky a odovzdanie
Vyskúšajte úplné otvorenia a zatvorenia, dorazy, spomalenia, prekrytie krídiel a odblokovanie. Overte každý bezpečnostný prvok, zastavenie a zmenu smeru po prekážke. Montážnik musí zmerať sily a posúdiť celú zostavu. Vysokú silu nenastavujte ako náhradu za opravu zadrhávajúcej brány. Používateľ musí dostať návod a vedieť bezpečne odblokovať pohon.
Ručné a zmiešané učenie: podrobný postup centrály. Zmiešanému učeniu predchádza automatické učenie.
Nastavenia a diaľkové ovládače
Automatické zatváranie, pauzu, krokovanie, spomalenie a silu nastavte podľa brány. Po zmene sily alebo bezpečnostných funkcií zopakujte skúšky. Úplné rozsahy, LED a továrenské hodnoty sú v programovacích tabuľkách centrály.
Prijímač, ovládač a anténa
Samostatný motor nemá vstavaný rádiový prijímač. Do centrály sa osádza prijímač SM. NICE OXIBD podporuje aj obojsmerné ON3EBD; OXILR používajte s ON3ELR. Pri staršom OXI vyberajte vysielače podľa uloženého kódovania. Rovnaká frekvencia sama osebe kompatibilitu nezaručuje.
Koaxiál pripájajte podľa prijímača: pri OXIBD priamo do prijímača, pri OXI podľa schémy centrály. Párovanie a vymazanie ovládačov. Vymazanie rádiovej pamäte nie je reset dosky ani učenie polôh.
Čo preveriť pri poruche
| Prejav | Čo skontrolovať |
|---|---|
| Brána sa nehýbe | Napájanie, zaistenie odblokovania a STOP. Poruchu napájania či poistiek rieši technik pri odpojenom napájaní. |
| Motor ide, krídlo stojí | Zaistenie prevodu a upevnenie ramena; vrátiť odblokovanie do uzamknutej polohy. |
| Brána sa zastavuje alebo vracia | Najprv ručný pohyb a priestor ramena, potom fotobunky, STOP a dorazy. Silu nezvyšovať bez zistenia príčiny. |
| Učenie sa nedokončí | Poradie a smer motorov, dorazy a ochrany. Pri HY7005 aj vačky koncových spínačov. |
| Ovládač nefunguje, tlačidlo áno | Batéria, kódovanie, uloženie vysielača v prijímači a anténa. |
| Porucha po zmene fotobuniek | Adresy a káble, potom zopakovať rozpoznanie zariadení. |
Počty blikaní majáka a LED: diagnostika a opravy. Pred resetom zaznamenajte nastavenia. Reset dosky, vymazanie prijímača a nové učenie sú odlišné úkony; použite návod osadenej jednotky.
Kontrola a údržba
Najmenej každých šesť mesiacov nechajte preveriť celú zostavu; pri intenzívnej prevádzke alebo náročnom prostredí častejšie podľa plánu údržby. Skontrolujte pánty, upevnenia, vôľu ramena, dorazy, odblokovanie, priechodky a káble. Preskúšajte fotobunky a STOP a kontrolu zaznamenajte.
Počas pohybu zostaňte mimo dráhy krídla a kĺbového ramena. Nedovoľte deťom hrať sa pri bráne a ovládače uchovávajte mimo ich dosahu. Priestor brány udržujte voľný. Povrchy a okienka fotobuniek čistite bez agresívnych prípravkov. Motor neoplachujte tlakovou vodou. Zásahy do mechanizmu, elektrických obvodov a bezpečnostných nastavení zverte technikovi. Pri poškodení ramena, neobvyklom hluku alebo samovoľnom pohybe automatizáciu odstavte a zabezpečte opravu.
Technické parametre NICE HYPPO HY7005
| Typ | Elektromechanický nevratný kĺbový pohon pre jedno krídlo. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Prúd | 1,2 A |
| Príkon | 258 W |
| Krútiaci moment | 400 Nm |
| Rýchlosť otáčania | 1,7 ot./min |
| Pracovný cyklus | 30 % |
| Snímanie polohy | Koncové spínače otvorenia a zatvorenia |
| Krytie | IP43 |
| Prevádzková teplota | −20 až +50 °C |
| Rozmery | 350 × 165 × 242 mm (šírka × hĺbka × celková výška) |
| Hmotnosť | 13 kg |
| Limity krídla | Do 3 m; konkrétnu hmotnosť odčítajte z grafu limitov. |

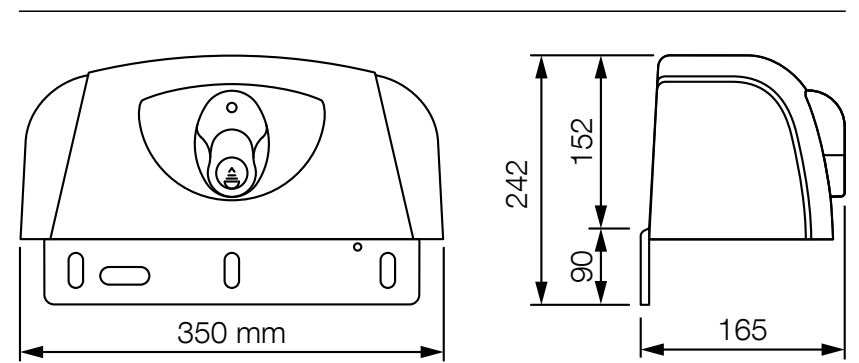

Celková výška 242 mm zahŕňa dosku pod telom pohonu; kryt má vo výkrese výšku 152 mm.
