NICE Hyppo 7100 HY7100 - pohon pre dvojkrídlové skladacie brány
| Dostupnosť produktu: | na otázku | Produkt nemusí byť dostupný, kontaktujte nás pre viac informácií. |
|---|
na otázku
476,42 € s DPH
| Hmotnosť |
|---|
| 13 kg |
Popis produktu NICE Hyppo 7100 HY7100 - pohon pre dvojkrídlové skladacie brány
NICE HYPPO HY7100 – pohon skladacej brány
Pohon NICE HY7100 je určený pre dvojkrídlové skladacie brány. Pred objednaním treba overiť rozmery, hmotnosť a konštrukciu brány.
NICE HYPPO HY7100 je samostatný elektromechanický motor s teleskopickým ramenom pre skladaciu bránu. Motor pracuje na 230 V AC a je nevratný. Potrebuje samostatnú riadiacu jednotku, napájanie a bezpečnostné prvky. Pri výpadku napájania sa dá odblokovať kľúčom.
Kedy zvoliť tento pohon
HY7100 je určený pre skladaciu konštrukciu s teleskopickým ramenom. Pred výberom treba poznať rozmery a hmotnosť jednotlivých dielov, polohu zvislých pántov, odpor pohybu, priestor na skladanie a spôsob uchytenia motora.
| Dĺžka dielu skladacej brány | Najviac 1 500 mm na jeden diel, podľa montážneho obrázka. |
|---|---|
| Hmotnosť a dĺžka | Horná hranica hmotnosti je 200 kg, ale prípustná hmotnosť klesá s dĺžkou. Pri dĺžke 1,5 m je krivka pod 150 kg. |
| Pracovný cyklus | 30 % |
1,5 m a 200 kg nie sú súčasne prípustnou kombináciou. V grafe je vodorovná os dĺžka dielu v metroch a zvislá os hmotnosť v kilogramoch; oblasť nad krivkou označená „Ne“ nie je prípustná. Hodnota neoznačuje nosnosť celého prejazdu ani súčet všetkých dielov. Pri plnej výplni a vetre musí montážnik posúdiť zaťaženie celej brány. Percento pracovného cyklu nie je počet otvorení za hodinu.
Ako pracuje skladacia brána
V zobrazenom usporiadaní jeden motor pohybuje jednou skladacou dvojicou dielov. Motor je uchytený na prvom diele skladacej dvojice; teleskopické rameno prepája mechanizmus s druhým dielom. Pri bráne s dvoma skladacími polovicami sú potrebné dva motory a spoločné vhodné riadenie. Počet dielov preto nezamieňajte s počtom motorov.
Na obrázku:
- 1 – stĺpik fotobunky
- 2 – fotobunka
- 3 – kľúčový spínač alebo klávesnica
- 4 – riadiaca centrála
- 5 – maják
- 6 – anténa
- 7 – motor HYPPO
- 8 – napájanie
- 9 – odblokovanie.
Výkres ukazuje princíp zostavy; príslušenstvo sa vyberá podľa osadenej centrály.
Samostatný motor a riadiaca jednotka
Táto karta je pre samostatný motor HY7100 s teleskopickým ramenom. Riadiaca centrála nie je vstavaná v motore. Centrálu, bezpečnostné prvky, prijímač a ovládače treba vybrať podľa konkrétnej zostavy. Pred objednaním overte dostupnosť a dodávanú výbavu.
| Model | Motor a snímanie | Vhodné aktuálne riadenie |
|---|---|---|
| HYPPO HY7100 | 230 V AC; vstavané koncové spínače otvorenia a zatvorenia. | MC800 / MCA5R30 |
Nasledujúce zapojenie a prvé spustenie sa vzťahujú na MC800 / MCA5R30. Pri existujúcej automatizácii vždy použite návod skutočne osadenej dosky. Motorové napätie a sieťový prívod centrály sú odlišné obvody.
Staršie kompatibilné riadenie: pri pôvodnej A60 alebo A6 sa riaďte ich vlastným návodom. Aktuálna MC800 je náhradou starších centrál; ich zapojenie a programovanie sa nesmú zamieňať. Pre jeden motor je v ponuke aj MC200, ktorá používa odlišné pripojenie príslušenstva bez BlueBUS.
Montáž teleskopického pohonu
Montáž, elektrické zapojenie a bezpečnostné skúšky patria kvalifikovanému technikovi. Pred prácou odpojte sieť aj prípadnú zálohu a zabezpečte diely brány proti samovoľnému pohybu.
- Overte pevnosť oboch dielov a pántov. Celá skladacia dvojica sa musí ručne pohybovať plynulo po celej dráhe, bez zadrhávania a nadmernej vôle.
- Pripravte pevné mechanické dorazy zatvorenia a otvorenia pre zvolenú konštrukciu a učenie centrály.
- Posúďte miesta stlačenia pri krajnom aj strednom pánte, medzi skladajúcimi sa dielmi a pri teleskopickom ramene. Umiestnenie ochrán musí vychádzať z celého pohybu brány.
- Motor, rameno, káble ani odblokovanie nesmú narážať do rámu, steny alebo druhého dielu. Pripevňujte ich na nosnú časť konštrukcie.
Rozmery skladacích dielov a upevnenia
| Oba vyznačené diely | Každý najviac 1 500 mm; tento rozmer nie je povolená dĺžka celého jedného pevného krídla. |
|---|---|
| Kóta pri strednom pánte na strane motora | Max. 200 mm, v polohe vyznačenej na obrázku. |
| Kóta pri upevnení teleskopického ramena | Min. 150 mm, v polohe vyznačenej na obrázku. |
Hodnoty 200 a 150 mm patria konkrétnym miestam vo výkrese. Nie sú prierezom stĺpika ani univerzálnou vzdialenosťou motora od okraja. Pri montáži dodržte zobrazenú geometriu teleskopického ramena a skladacích dielov.
Nosná doska a teleskopické rameno
- Určite ľavú alebo pravú montáž pri pohľade zvnútra. Pred upevnením posúďte celý pohyb oboch dielov.
- Nosnú dosku motora A a predný držiak B umiestnite podľa výkresu skladacej brány. A/B tu označujú diely uchytenia, nie kóty tabuľky kĺbového ramena.
- Motor priskrutkujte k nosnej doske. Na prispôsobenie strany sa poloha dosky môže otočiť o 180° podľa montážneho obrázka.
- Zostavte teleskopické rameno s podložkami a upevneniami podľa výkresu. Skrutky pred zostavením premažte podľa návodu.
- Pri odblokovanom motore ručne preskúšajte celú dráhu. Drobné odchýlky vyrovnania upravte v pozdĺžnych otvoroch, až potom upevnenia definitívne dotiahnite.
Kryt a káble
Vedenie k motoru na pohyblivom diele musí zostať chránené aj pri úplnom zložení brány. Zachovajte potrebnú vôľu kábla a odľahčenie ťahu; kábel nesmie zachytiť pánt ani rameno. Po dokončení nastavení upevnite kryt a rukoväť a skontrolujte priechodky.
Ručné odblokovanie
- Zastavte automatizáciu, odpojte napájanie a zaistite skladacie diely proti nechcenému pohybu.
- Odsuňte kryt zámku nahor, vložte kľúč a otočte ho v smere hodinových ručičiek.
- Otočte rukoväť podľa obrázka a potom bránou pohybujte ručne. Ruky držte mimo pántov a medzery medzi skladajúcimi sa dielmi.
- Pred automatickou prevádzkou vráťte rukoväť do zvislej uzamknutej polohy, overte zaistenie prevodu, vyberte kľúč a zavrite kryt zámku.
Ak nie je k dispozícii iný vstup, pripravte odblokovanie zvonka už pri montáži. NICE KIO s lankom KA1 vyberte podľa konkrétnej montáže; funkciu celej zostavy treba odskúšať pred odovzdaním.
Príslušenstvo pre zvolenú centrálu
Motor sám nenahrádza riadenie ani bezpečnostné prvky. Umiestnenie fotobuniek a citlivých hrán musí zohľadniť aj skladanie dielov a priestor medzi nimi.
| Prvok | Výber | Na čo dávať pozor |
|---|---|---|
| Riadiaca jednotka | MC800 | Samostatné riadenie jedného alebo dvoch motorov; vyberajte podľa napätia a snímania polohy. |
| Fotobunky | EPMB, EPM pri MC800 | BlueBUS bez polarity; reléové EPM iba podľa podporovaného zapojenia centrály. |
| Maják | ELAC | 230 V AC FLASH pri MC800; nízkonapäťový ELDC sem nepatrí. |
| Prijímač a ovládače | OXIBD, MYGO4 | Prijímač do zásuvky SM; ovládač musí zodpovedať kódovaniu prijímača. |
| Kľúčový spínač | EKS | Beznapäťový kontakt C–NO do povelového vstupu; bez cudzieho napätia. |
| Elektrický zámok | PLA10, PLA11 | Pri vhodnej konštrukcii zaistenia; výstup ELS 12 V AC, max. 15 VA. |
| Odblokovanie zvonka | KIO + KA1 | Prístup k ručnému odblokovaniu pri výpadku elektriny. |
Kabeláž a elektrické pripojenie
Sieťové vedenie, motorové vodiče a nízkonapäťové signály veďte a chráňte podľa napätia a prostredia. Prívod do centrály obsahuje L, N a PE; chráňte ho vhodným istením a zariadením na úplné odpojenie. Káble zaistite priechodkami a odľahčením ťahu.
| Obvod | Kábel | Použitie |
|---|---|---|
| Prívod do centrály | 3 × 1,5 mm² | Do 30 m; L, N a PE. Pri dlhšom prívode 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii podľa návodu centrály. |
| Motor | 4 × 1,5 mm² | Do 10 m; otvorenie, spoločný, zatvorenie a ochranný PE. |
| BlueBUS | 2 × 0,5 mm² | Do 20 m; nad 20 m do 40 m použite 2 × 1 mm². Bez polarity. |
| Maják | 2 × 1,5 mm² | Do 20 m, sieťový FLASH. |
| Elektrický zámok | 2 × 1 mm² | Do 10 m; výstup 12 V AC / max. 15 VA. |
| Kľúčový spínač | 4 × 0,5 mm² | Do 50 m; prípadne dva káble 2 × 0,5 mm². |
| Anténa | RG58 | Do 20 m; odporúča sa menej ako 5 m. |
Prierez a trasu musí montážnik overiť podľa dĺžok vedenia a návodu osadenej centrály.
Zapojenie motora a centrály
HY7100 má 230 V AC motor a vstavané koncové spínače. Postup centrály nižšie patrí k MC800 s doskou MCA5R30 a OutSTB. Pre MC200 alebo historickú A60 použite ich vlastný návod.
| Ľavý motor | Svorkovnica Open / Common / Close (otvoriť / spoločný / zatvoriť). PE patrí na samostatnú ochrannú svorku. |
|---|---|
| Pravý motor | Oproti ľavému motoru sa prehodia Open a Close. Common a PE sa nezamieňajú. |
| Jedna skladacia polovica | Pri MC800 použite M2; M1 zostáva voľný. |
| Dve skladacie polovice | M2 otvára ako prvý, M1 zatvára ako prvý. |

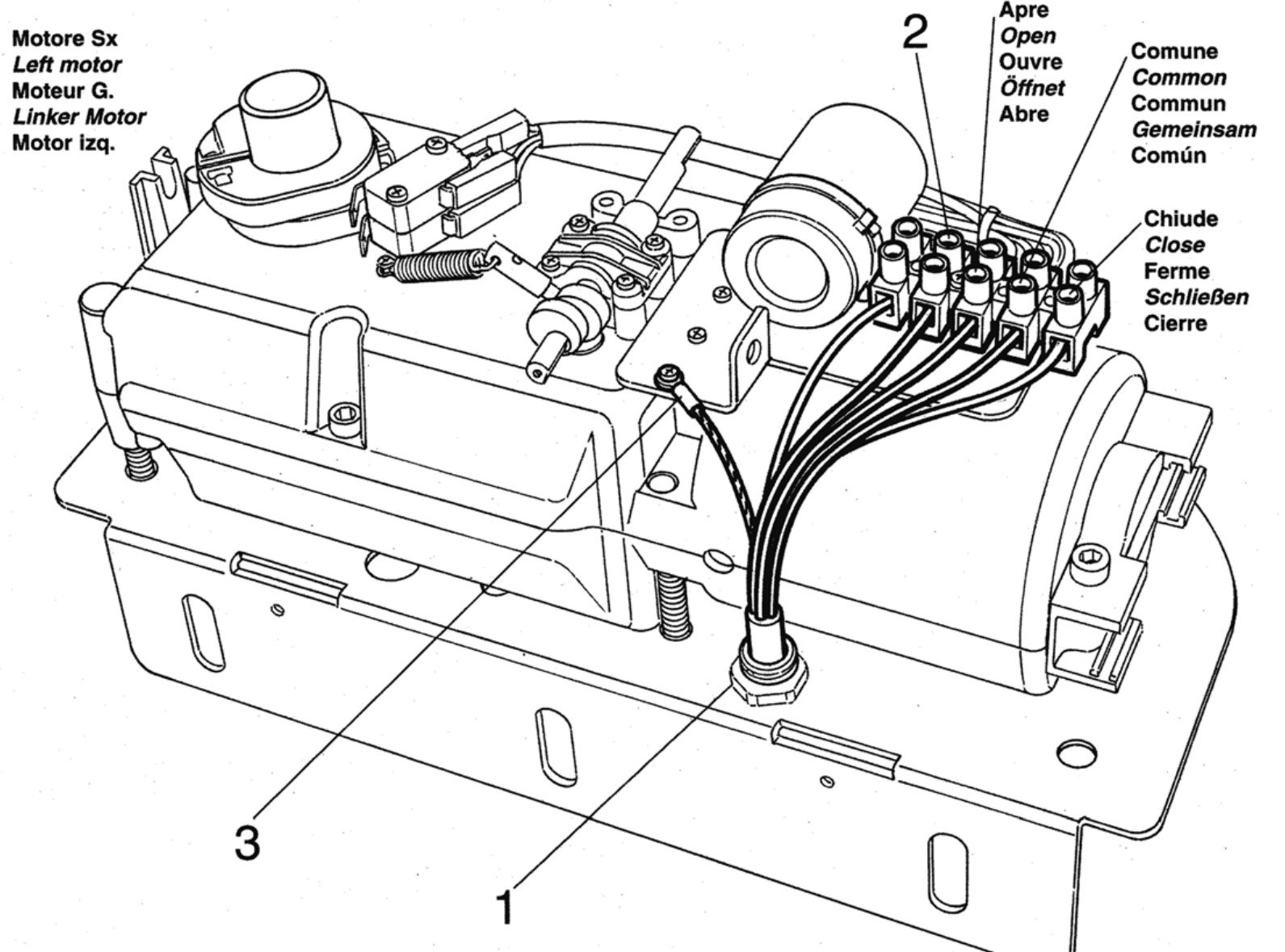

1 je káblová priechodka, 2 motorová svorkovnica, 3 ochranné uzemnenie. Striedavý motorový obvod nemá DC polaritu +/−. Krútiaci moment sa nastavuje na centrále.
MC800 – svorky príslušenstva a polarita
| 3 / 4 – napájanie | 3 = 0 V (−), 4 = Common +24 V DC (+), spolu max. 200 mA pre pomocné zariadenia. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; spínané napájanie reléových fotobuniek, max. 4 W. V Standby sa vypína. Nezamieňajte ho za OGI staršej dosky. |
| 6 / 7 – BlueBUS | Napájanie aj dáta dvoma vodičmi; bez polarity +/−. |
| 1 / 2 – ELS | Elektrický zámok 12 V AC, max. 15 VA; bez DC polarity. |
| FLASH | Samoblikajúci maják 230 V AC, max. 21 W; napríklad ELAC. Nízkonapäťový ELDC sem nepripájajte. |
| 4 / 13 – SbS | Beznapäťový NO kontakt medzi Common 4 a SbS 13 pre krokovanie; kontakt nemá polaritu. |
| 4 / 14 a 4 / 15 | Beznapäťový NO kontakt pre otvorenie (14) alebo zatvorenie (15). |
| 4 / 12 – STOP | Naučený bezpečnostný vstup NO, NC alebo 8,2 kΩ; kontakty nemajú polaritu. |
| 8–11 – AUX | Koncové spínače: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP zhasnutá. Reléové fotobunky: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 sa zmení na STOP; LP svieti. Tieto funkcie AUX sa navzájom vylučujú. Nepoužité vstupy AUX zostávajú voľné. |

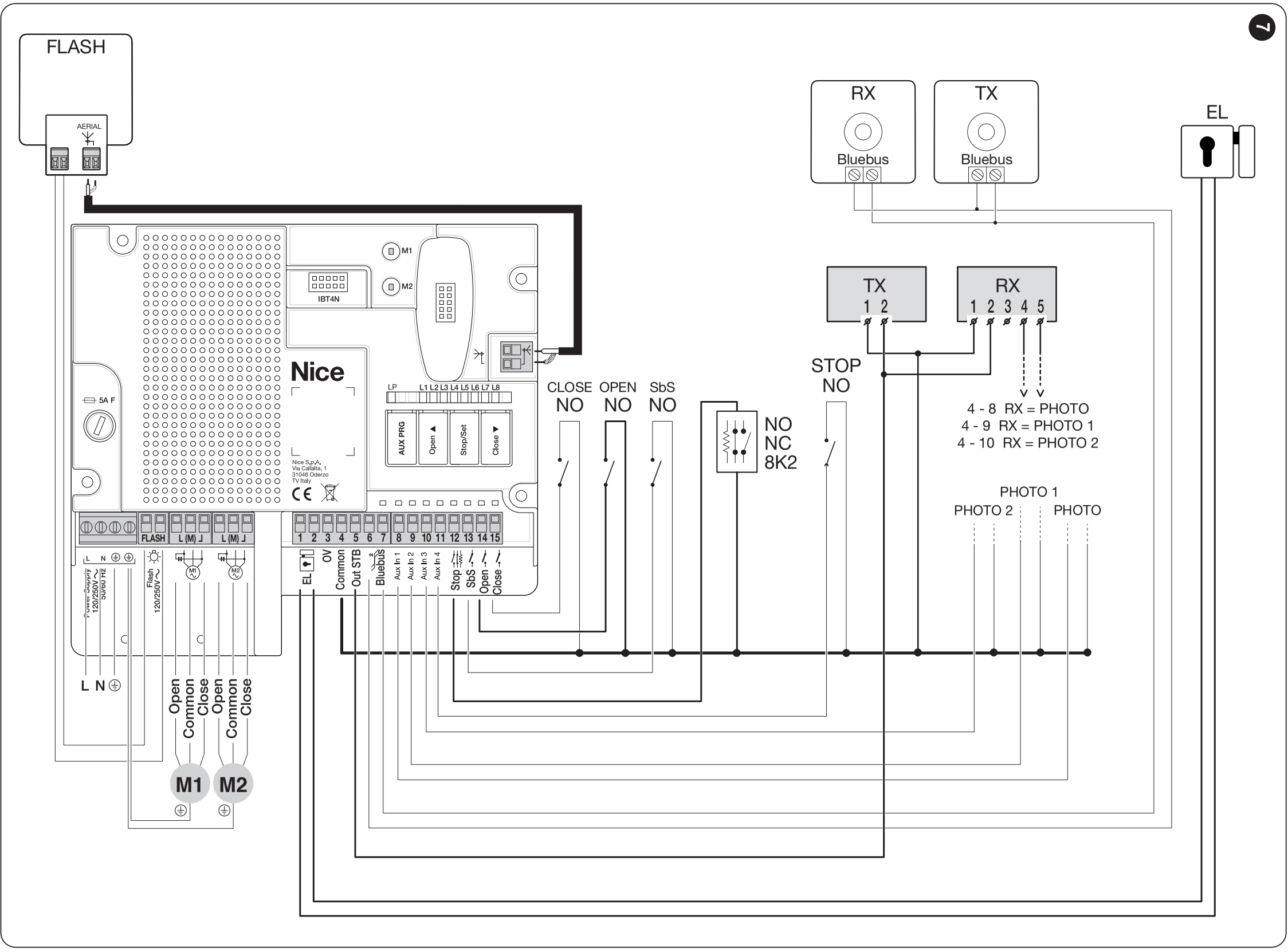

Schéma ukazuje kombinované reléové a BlueBUS zapojenie pri zapnutom Standby. Reléové TX/RX napájajte podľa nej z OutSTB; pri inom režime použite príslušnú schému centrály. Mikrospínače HY7100 sú vstavané v motorovom obvode. Zo svorkovnice Open/Common/Close nevyvádzajte beznapäťové kontakty na AUX. Nastavenie AUX.

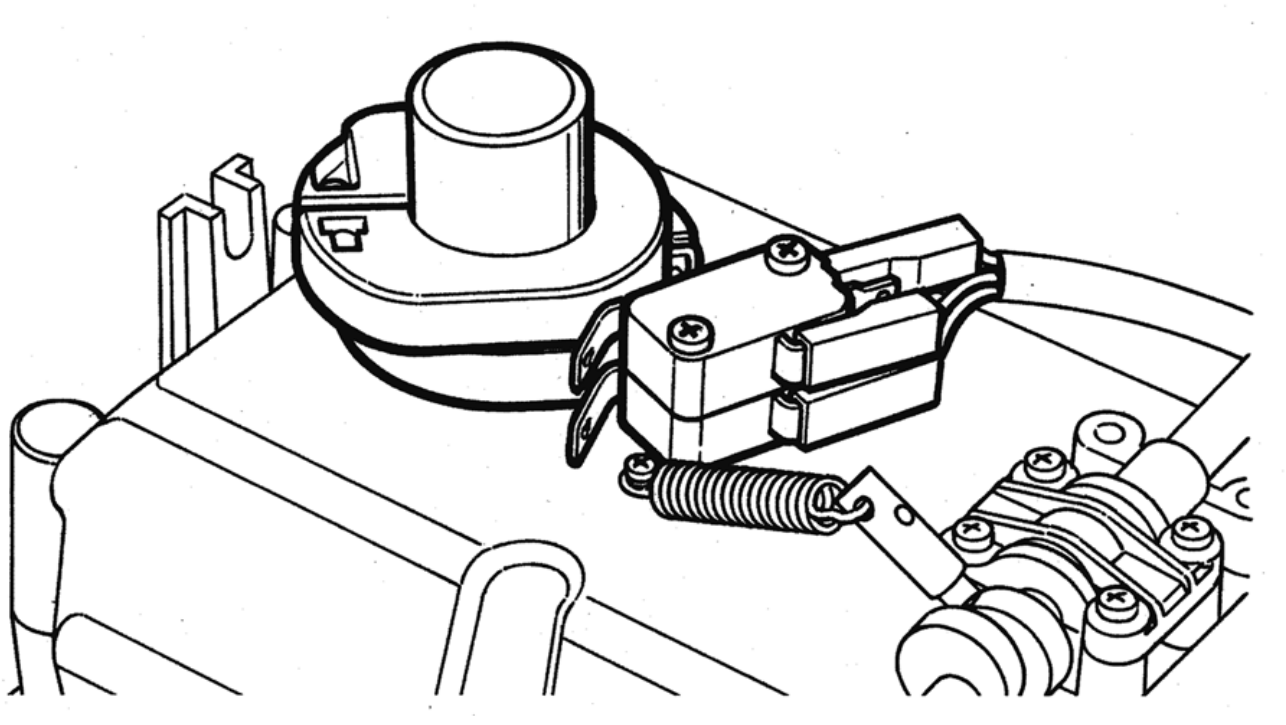

Nastavenie koncových spínačov HY7100
- Odpojte napájanie, odblokujte motor a ručne priveďte krídlo do zatvorenej polohy pri mechanickom doraze.
- Otáčajte príslušnou vačkou, až počujete zopnutie mikrospínača. Druhú vačku nastavte pri otvorenom krídle pre opačný smer.
- Vráťte rukoväť do zvislej uzamknutej polohy.
- Pri riadenej skúške overte smer, zastavenie a dosadnutie na dorazy. Pred ďalším zásahom do vačiek opäť odpojte napájanie.
- Po skúške opäť odpojte napájanie. Až potom dotiahnite upevňovacie skrutky vačiek a nasaďte kryt.
Mechanické dorazy zostávajú potrebné. Nastavenie vačiek v motore je odlišný úkon od učenia dráhy na MC800.
Fotobunky a bezpečnostné vstupy
Fotobunky umiestnite podľa pohybu skladacích polovíc a rizík brány. TX/RX správne zarovnajte. Ochrana prejazdu nenahrádza ochranu miest stlačenia pri pánte a ramene.
MC800 podporuje BlueBUS aj reléové fotobunky vrátane ich kombinácie podľa správnej schémy. Režim AUX a napájanie TX/RX musia zodpovedať zapojeniu a nastaveniu Standby alebo fototestu. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B majú dva vodiče bez polarity. TX a RX jedného páru musia mať rovnaké nastavenie prepojok; ďalší pár má inú adresu. Adresa PHOTO 3 nie je na MC800 povolená.
Reléové EPM, EPMOR alebo EPMA vyžadujú nastavenie AUX pre fotobunky so svietiacou LP. Kontakt RX C–NC sa pripája medzi Common 4 a 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Napájanie a test TX/RX zapojte podľa režimu vrátane polarity 3− / 4+ a OutSTB 5+. Pri EPM má TX aj RX svorku 1 = + a 2 = − pri DC napájaní; RX 4 = COM a 5 = NC. Tieto čísla neplatia automaticky pre iný model fotobunky. Nestačí zapojiť kontakt bez napájania a konfigurácie. Postup reléových fotobuniek.
Pri zostave s MC800 sú potrebné citlivé bezpečnostné hrany. Ich typ a umiestnenie musí navrhnúť montážnik tak, aby zostava vyhovela skúške nárazu za všetkých prevádzkových podmienok. Zapojenie hrany na bezpečnostný vstup STOP.
Preskúšajte každý pár pri otváraní aj zatváraní, STOP a všetky osadené citlivé hrany. Bezpečnostný prvok nevyraďujte premostením, aby sa brána rozbehla.
Prvé spustenie a učenie
Kroky vykonáva montážnik po mechanickej a elektrickej kontrole. Motor zaistite v automatickom režime, skontrolujte dorazy, voľnú dráhu a M1/M2. Pri prvom pohybe buďte pripravení bránu zastaviť.
Nastavte koncové spínače HY7100. Pred učením overte vhodnú silu na MC800, parameter úrovne II/L6. HY7100 je elektromechanický; funkcia udržiavania tlaku hydraulických motorov sa preň neaktivuje.
Po zapnutí napájania musí BlueBUS blikať približne raz za sekundu, LED pripojených BlueBUS fotobuniek TX/RX musia blikať a maják FLASH musí byť zhasnutý. Ak niektorá kontrola nevyjde, odpojte napájanie aj prípadnú zálohu a skontrolujte zapojenie pred pokračovaním.

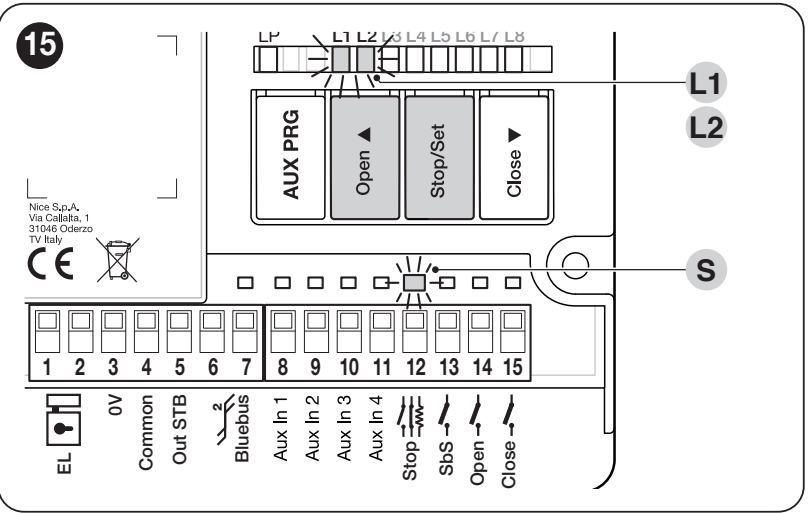

1. Rozpoznanie zariadení
- Držte súčasne Open ▲ + Stop/Set.
- Uvoľnite obe tlačidlá, keď L1/L2 začnú rýchlo blikať, približne po 3 sekundách.
- Počkajte na ukončenie. Úspech: STOP svieti, L1/L2 zhasnú. L3/L4 môžu blikať ako požiadavka učenia polôh.
Zopakujte po pridaní alebo odstránení BlueBUS/STOP zariadenia. Učenie vykonajte aj bez pripojeného príslušenstva.
2. Automatické učenie polôh
- Držte súčasne Stop/Set + Close ▼.
- Uvoľnite tlačidlá, keď L3/L4 začnú rýchlo blikať, približne po 3 sekundách.
- Sledujte: Zatvorenie M1, zatvorenie M2, otvorenie M2, otvorenie M1, zatvorenie M1 a zatvorenie M2; vždy po príslušný doraz. Pri jednom motore sa pohybuje iba M2.
- Úspech potvrdzuje zhasnutie L3/L4.
Ak niektorý motor počas prvých zatváracích pohybov namiesto zatvárania otvára, zastavte učenie tlačidlom Open ▲ alebo Close ▼. Odpojte napájanie aj prípadnú zálohu a opravte smer príslušného motora: prehodením Open a Close; Common a ochranný PE zostávajú na svojich svorkách. Pri dvoch motoroch a nesprávnom poradí opravte M1/M2. Učenie spustite od začiatku. Zásah fotobunky alebo STOP ho preruší a bliká L1; odstráňte príčinu a zopakujte učenie.
3. Skúšky a odovzdanie
Vyskúšajte úplné otvorenia a zatvorenia, dorazy, spomalenia, súhru skladacích polovíc a odblokovanie. Overte každý bezpečnostný prvok, zastavenie a zmenu smeru po prekážke. Montážnik musí zmerať sily a posúdiť celú zostavu. Vysokú silu nenastavujte ako náhradu za opravu zadrhávajúcej brány. Používateľ musí dostať návod a vedieť bezpečne odblokovať pohon.
Ručné a zmiešané učenie: podrobný postup centrály. Zmiešanému učeniu predchádza automatické učenie.
Nastavenia a diaľkové ovládače
Automatické zatváranie, pauzu, krokovanie, spomalenie a silu nastavte podľa brány. Po zmene sily alebo bezpečnostných funkcií zopakujte skúšky. Úplné rozsahy, LED a továrenské hodnoty sú v programovacích tabuľkách centrály.
Prijímač, ovládač a anténa
Samostatný motor nemá vstavaný rádiový prijímač. Do centrály sa osádza prijímač SM. NICE OXIBD podporuje aj obojsmerné ON3EBD; OXILR používajte s ON3ELR. Pri staršom OXI vyberajte vysielače podľa uloženého kódovania. Rovnaká frekvencia sama osebe kompatibilitu nezaručuje.
Koaxiál pripájajte podľa prijímača: pri OXIBD priamo do prijímača, pri OXI podľa schémy centrály. Párovanie a vymazanie ovládačov. Vymazanie rádiovej pamäte nie je reset dosky ani učenie polôh.
Čo preveriť pri poruche
| Prejav | Čo skontrolovať |
|---|---|
| Brána sa nehýbe | Napájanie, zaistenie odblokovania a STOP. Poruchu napájania či poistiek rieši technik pri odpojenom napájaní. |
| Motor ide, krídlo stojí | Zaistenie prevodu a upevnenie ramena; vrátiť odblokovanie do uzamknutej polohy. |
| Brána sa zastavuje alebo vracia | Najprv ručný pohyb a priestor ramena, potom fotobunky, STOP a dorazy. Silu nezvyšovať bez zistenia príčiny. |
| Učenie sa nedokončí | Poradie a smer motorov, dorazy a ochrany. Pri HY7100 aj vačky koncových spínačov. |
| Ovládač nefunguje, tlačidlo áno | Batéria, kódovanie, uloženie vysielača v prijímači a anténa. |
| Porucha po zmene fotobuniek | Adresy a káble, potom zopakovať rozpoznanie zariadení. |
Počty blikaní majáka a LED: diagnostika a opravy. Pred resetom zaznamenajte nastavenia. Reset dosky, vymazanie prijímača a nové učenie sú odlišné úkony; použite návod osadenej jednotky.
Kontrola a údržba
Najmenej každých šesť mesiacov nechajte skontrolovať celú automatizáciu; pri intenzívnom používaní alebo náročnom prostredí častejšie podľa plánu údržby. Technik preverí krajné aj stredné pánty, upevnenie motora, teleskopické rameno, dorazy, vedenie káblov, odblokovanie a všetky bezpečnostné prvky. Výsledok zaznamená do záznamu údržby.
Počas pohybu nevstupujte medzi skladajúce sa diely ani do dráhy ramena. Nedovoľte deťom hrať sa pri bráne a ovládače uchovávajte mimo ich dosahu. Používateľ vykonáva len bezpečné ručné odblokovanie a bežné čistenie prístupných povrchov; opravy, elektrické zásahy a zmeny bezpečnostných nastavení patria technikovi. Pri poruche bránu odstavte a zaistite.
Technické parametre NICE HYPPO HY7100
| Typ | Nevratný elektromechanický motor s teleskopickým ramenom pre skladaciu bránu. |
|---|---|
| Napätie motora | 230 V AC |
| Prúd | 1,2 A |
| Príkon | 250 W |
| Krútiaci moment | 400 Nm |
| Rýchlosť otáčania | 1,7 ot./min |
| Čas otvorenia uvedený výrobcom | 12 s |
| Pracovný cyklus | 30 % |
| Snímanie polohy | Koncové spínače otvorenia a zatvorenia |
| Kondenzátor | Vstavaný 10 µF |
| Krytie | IP43 |
| Prevádzková teplota | −20 až +70 °C |
| Hmotnosť motora | 13 kg |
| Rozmery | 350 × 165 × 242 mm; telo s montážnou doskou podľa výkresu. |
| Limity skladacieho dielu | Najviac 1 500 mm; hmotnosť podľa grafu. Maxima dĺžky a hmotnosti neplatia súčasne. |
Čas otvorenia nie je zaručený čas pre ľubovoľnú skladaciu bránu. Závisí od geometrie, nastavenia riadenia a zaťaženia. Pri staršom pohone je rozhodujúci jeho výrobný štítok a zodpovedajúci návod.
