NICE Hopp HO7224 - pohon krídlovej brány bez riadiacej jednotky do krídla 2,4m/250kg
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
322,70 € s DPH
| Hmotnosť |
|---|
| 6,50 kg |
Popis produktu NICE Hopp HO7224 - pohon krídlovej brány bez riadiacej jednotky do krídla 2,4m/250kg
NICE HOPP HO7224 nemá riadiacu jednotku. Tento kĺbový pohon je určený ako druhý motor k HO7124. Oba pohony riadi jednotka POA3R10 vstavaná v HO7124; do HO7224 sa ďalšia jednotka neosádza. Limity jedného krídla sú 2,4 m pri 160 kg alebo 1,5 m pri 250 kg.
Motor pracuje na 24 V DC. Pohon je nevratný; pri výpadku ho odblokujete kľúčom. HO7224 nie je samostatná automatizácia brány a nesmie sa zapojiť priamo na 230 V.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Zostava a sady |
| Príslušenstvo | Montáž A/B |
| Dorazy | Kabeláž |
| Zapojenie | Prvé spustenie |
| Odblokovanie | Údržba |
| Parametre | Manuál PDF |
| Príslušenstvo – svorky a polarita | Manuál PDF |
Čo doplniť k pohonu HOPP
Výbavu vyberte podľa celej brány a rizík v jej okolí. Elektronické príslušenstvo sa zapája do riadiacej jednotky v HO7124; HO7224 vlastné vstupy ani zásuvku prijímača nemá.
| Čo | Prečo | Typ |
|---|---|---|
| Hlavný pohon s riadením | Jeho vstavaná jednotka POA3R10 riadi aj motor HO7224. | HO7124 s POA3R10 |
| Fotobunky | Kontrolujú prejazd; dvojvodičové zapojenie BlueBUS. | EPMB |
| Maják | Signalizuje pohyb; pripája sa na FLASH. | ELDC |
| Diaľkové ovládanie | Prijímač patrí do HO7124. Uvedené sady obsahujú tento prijímač a jeden dvojkanálový ovládač. | OXIBD + ON2E |
| Ovládanie kódom / kartou | Kompatibilné ovládacie zariadenia sa pripájajú na BlueBUS. | EDSB / ETPB |
| Záložná batéria | Pri výpadku siete napája zostavu cez POA3R10 v HO7124; počet pohybov závisí od brány a nabitia. | PS124 – zapojenie |
| Odblokovanie zvonka | Umožní mechanické odblokovanie pri výpadku, keď nie je iný vstup do pozemku. | KIO + KA1 – montáž |
| Servis a diagnostika | Programátor sa pripája k POA3R10 cez rozhranie BUS T4. | OVIEW + IBT4N |
Kedy zvoliť NICE HOPP
HOPP je kĺbový pohon s hliníkovým ramenom pre krídlovú bránu s otváraním dovnútra pozemku. Hodí sa aj na intenzívnejšie používanie, ak brána spĺňa mechanické a prevádzkové limity. Pre otváranie smerom von tieto pohony nie sú vhodné.
| Dĺžka jedného krídla | Hmotnosť jedného krídla |
|---|---|
| Do 1,5 m | Do 250 kg |
| Do 2,4 m | Do 160 kg |

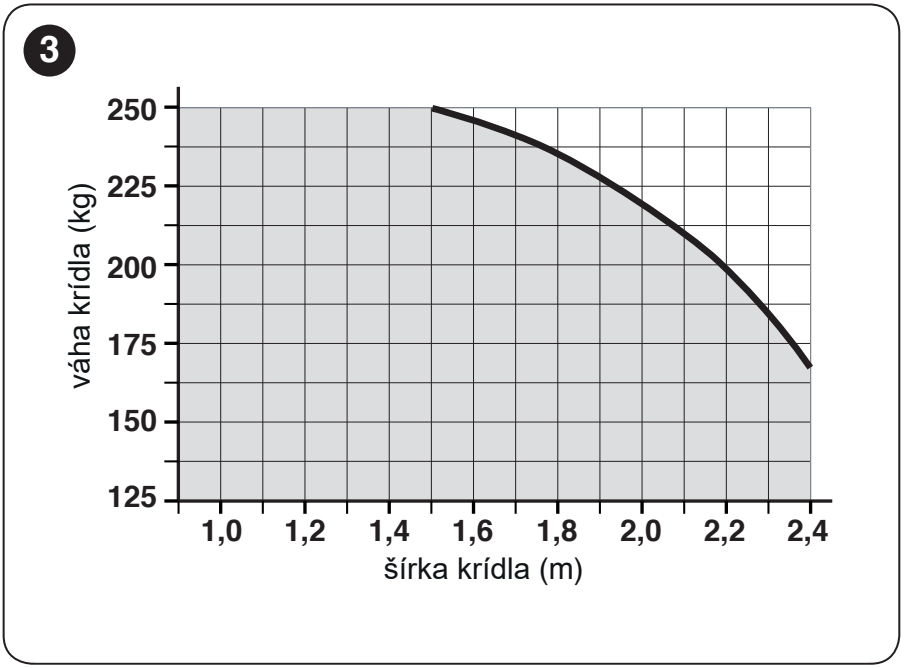

Maximá 2,4 m a 250 kg neplatia súčasne. Pri dĺžke medzi týmito hodnotami sa riaďte krivkou prípustnosti. Dva motory obsluhujú dve krídla; nezvyšujú nosnosť jedného krídla. Plná výplň, vietor, trenie a stav závesov ovplyvňujú vhodnosť aj životnosť.
Zaťaženie a orientačná životnosť

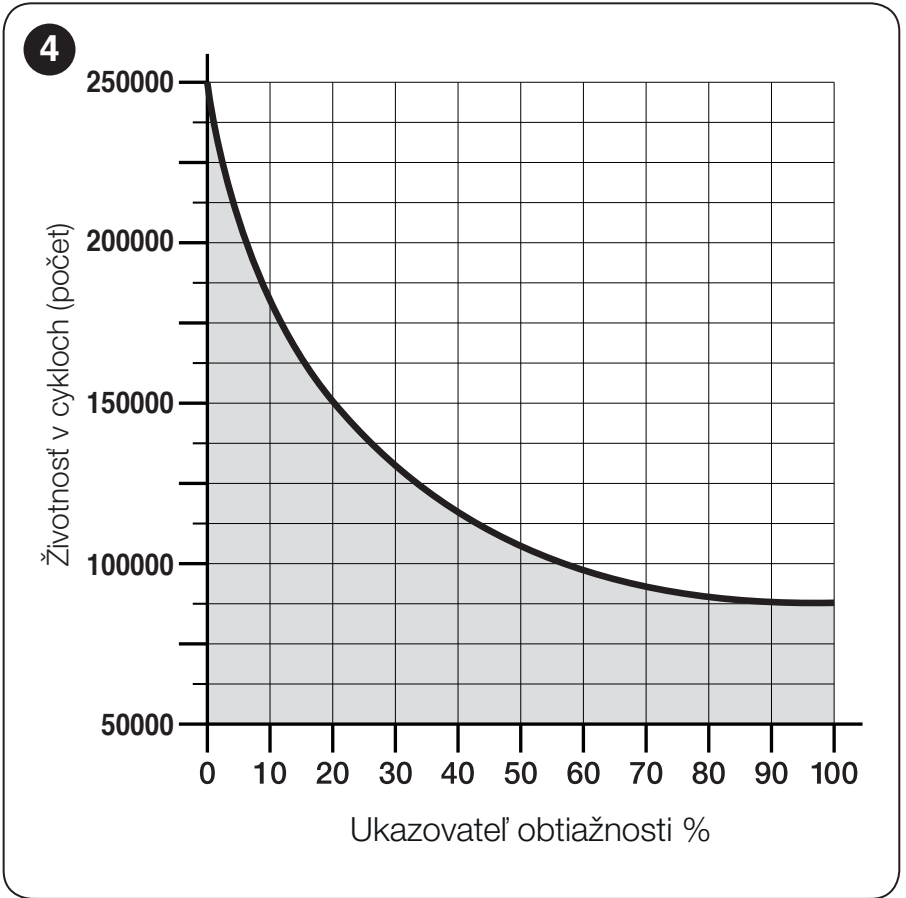

Pre odhad životnosti sčítajte príslušné indexy. Výsledok odčítajte z pôvodného grafu. Ide o orientačný odhad pri pravidelnej údržbe, nie o záruku počtu cyklov.
| Vplyv a index | Graf životnosti | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|  |
Na spoločnej hranici intervalov zvoľte pri orientačnom posúdení vyšší index. Výsledok životnosti nenahrádza kontrolu prípustnej dĺžky a hmotnosti ani skúšku sily na hotovej bráne.
Sady pre jedno alebo dve krídla
Jedno krídlo: HO7124 s riadiacou jednotkou. Dve krídla: HO7124 s riadiacou jednotkou a HO7224 bez riadiacej jednotky. Oba motory riadi jednotka v HO7124. Všetky nižšie uvedené sady obsahujú OXIBD a 1× ON2E. Variant s fotobunkami dopĺňa pár EPMB; variant s príslušenstvom aj maják ELDC.
| Sady pre 1 krídlo | Hlavný pohon HO7124 s riadiacou jednotkou | Sady pre 2 krídla |
|---|---|---|
HOPP pre 1 krídlo Základná S fotobunkami S príslušenstvom 1× HO7124 Riadiaca jednotka v HO7124. Limit platí pre jedno krídlo. | NICE HO7124 24 V DC HO7124 má vstavanú POA3R10, ktorá riadi aj motor HO7224. | HOPP pre 2 krídla Základná S fotobunkami S príslušenstvom HO7124 + HO7224 Riadiaca jednotka v HO7124. Limit platí pre jedno krídlo. |
Montáž pohonu a kĺbového ramena
Pred montážou skontrolujte pevnosť brány, rovnováhu krídla a plynulý ručný pohyb v celej dráhe. Pohon nenahrádza opravu poškodených závesov. Konzolu ramena pripevnite na pevnú časť krídla, napríklad rám. Kotviaci podklad musí bezpečne prenášať sily pohonu.
| Čo overiť | Požiadavka |
|---|---|

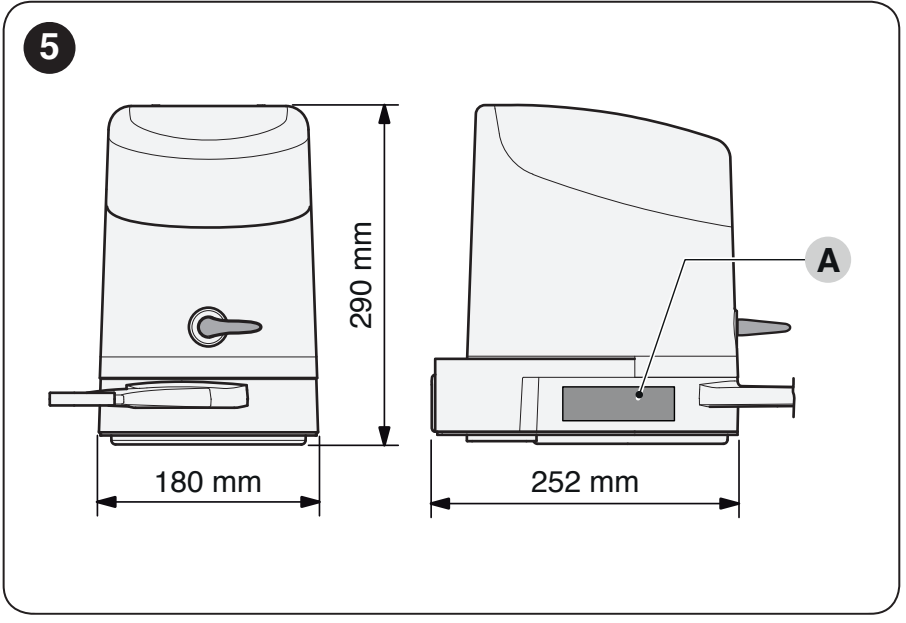

| Miesto pre motor | Minimálna montážna šírka 170 mm; telo pohonu má šírku 180 mm. Overte celý obrys a dosah ramena. |

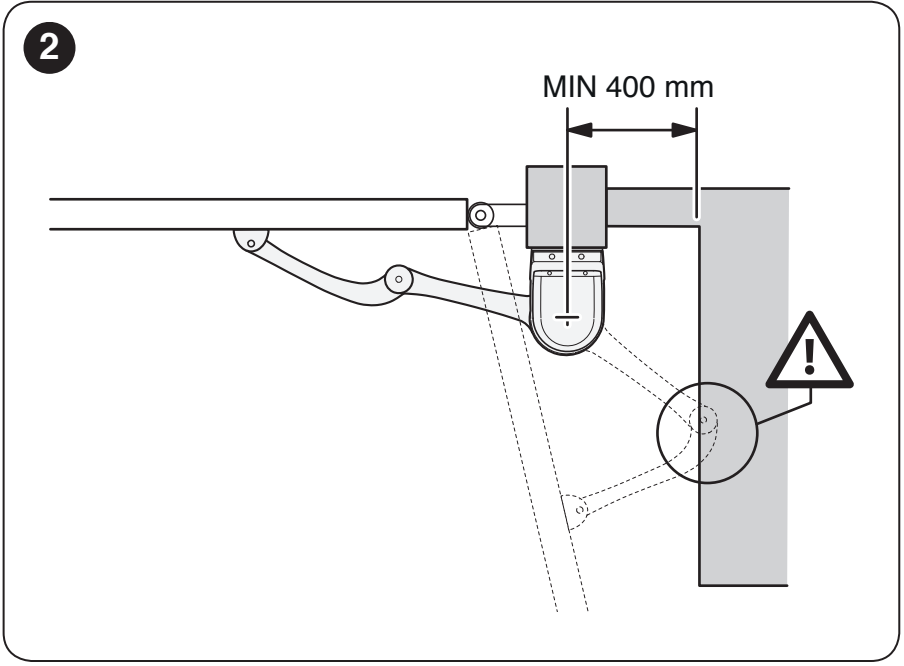

| Priestor pre pohyb ramena | Dodržte minimálne 400 mm v mieste znázornenom vo výkrese. Nejde o rozmer prierezu stĺpika. |
| Geometria A/B | Určuje ju poloha závesu a požadovaný uhol; použite nasledujúci graf. |
| Prístup | Musí zostať bezpečný prístup ku kľúču odblokovania a ku krytu. |
| Prekážky a bránka | Krídlo ani rameno nesmú narážať do steny či iného predmetu. Pri integrovanej bránke treba blokovať pohon, kým je otvorená. |
Ako určiť montážne vzdialenosti A a B

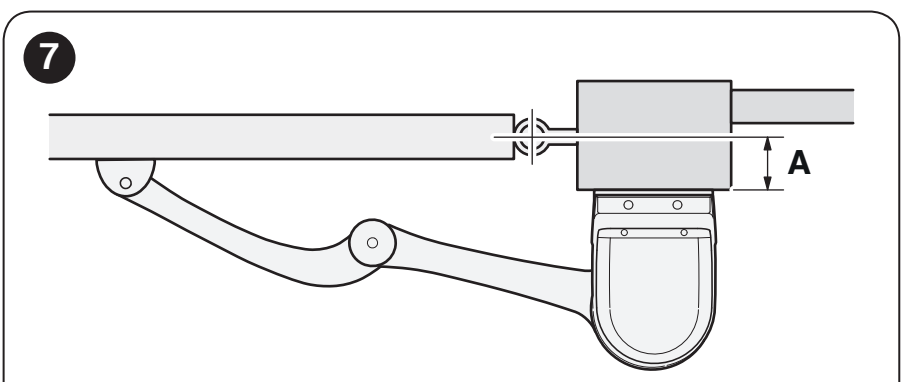

- Zmerajte vzdialenosť A podľa polohy závesu a plochy kotvenia vo výkrese.
- Ručne otvorte krídlo do požadovanej polohy a zistite jeho uhol.

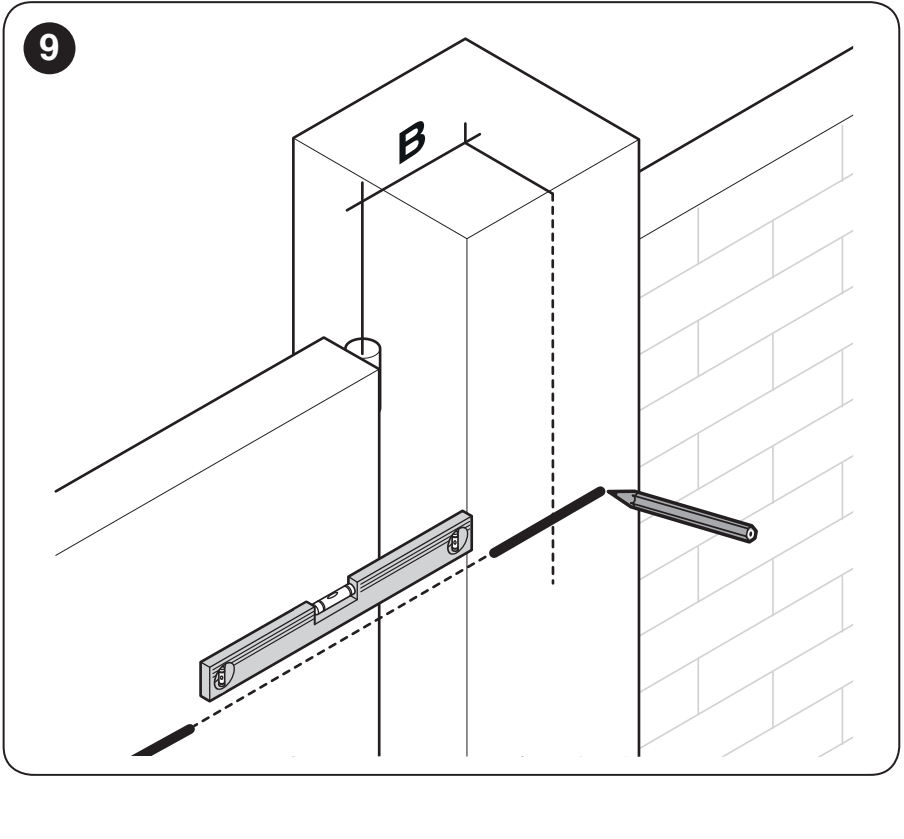

- Z hodnoty A a pásma požadovaného uhla v grafe určte B, teda umiestnenie konzoly motora. Rozmery sú v milimetroch.
Príklad výrobcu: pri A = 100 mm a uhle 100° vychádza B približne 180 mm. Tento príklad nie je univerzálny montážny rozmer.

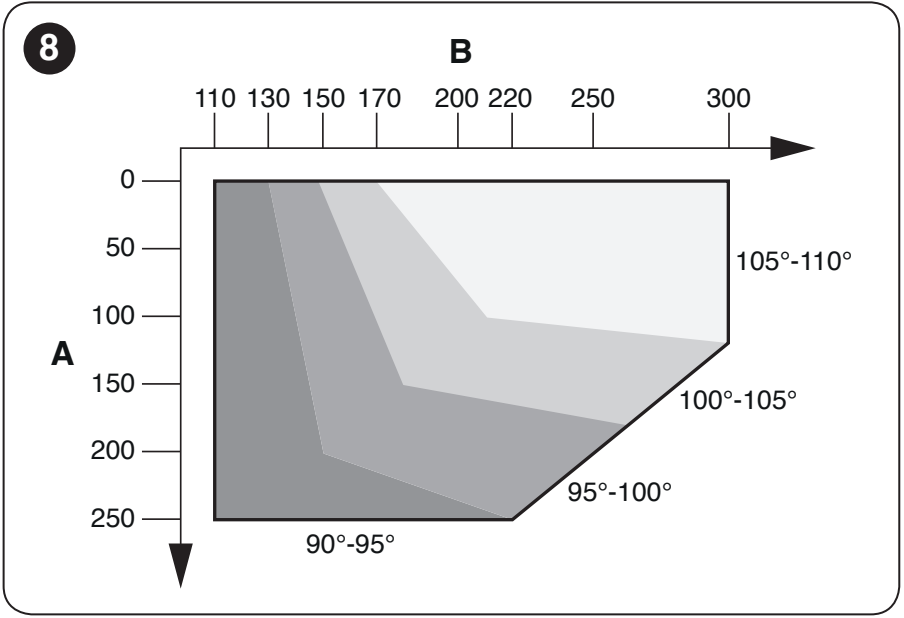

Graf rozlišuje pásma 90–95°, 95–100°, 100–105° a 105–110°. Väčší uhol nie je dostupný pri každom odsadení závesu; A aj B musia zostať v príslušnom pásme.
| Rozmer A | Rozmer B |
|---|---|
 |  |
Kotvenie konzol a zostavenie ramena

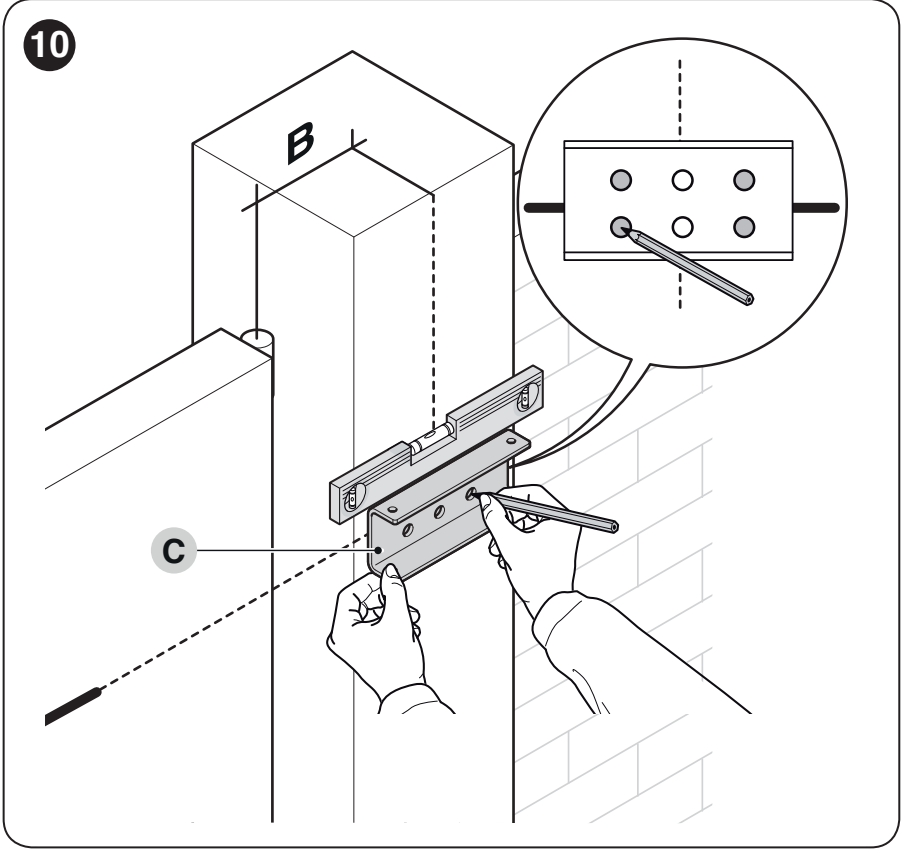

- Konzolu motora priložte vodorovne a vyznačte štyri otvory. Kotviace skrutky, podložky a hmoždinky zvoľte podľa podkladu; tieto kotviace prvky nie sú súčasťou dodávky.
- Pripevnite motor ku konzole dvomi dodanými skrutkami M4,8 × 13.

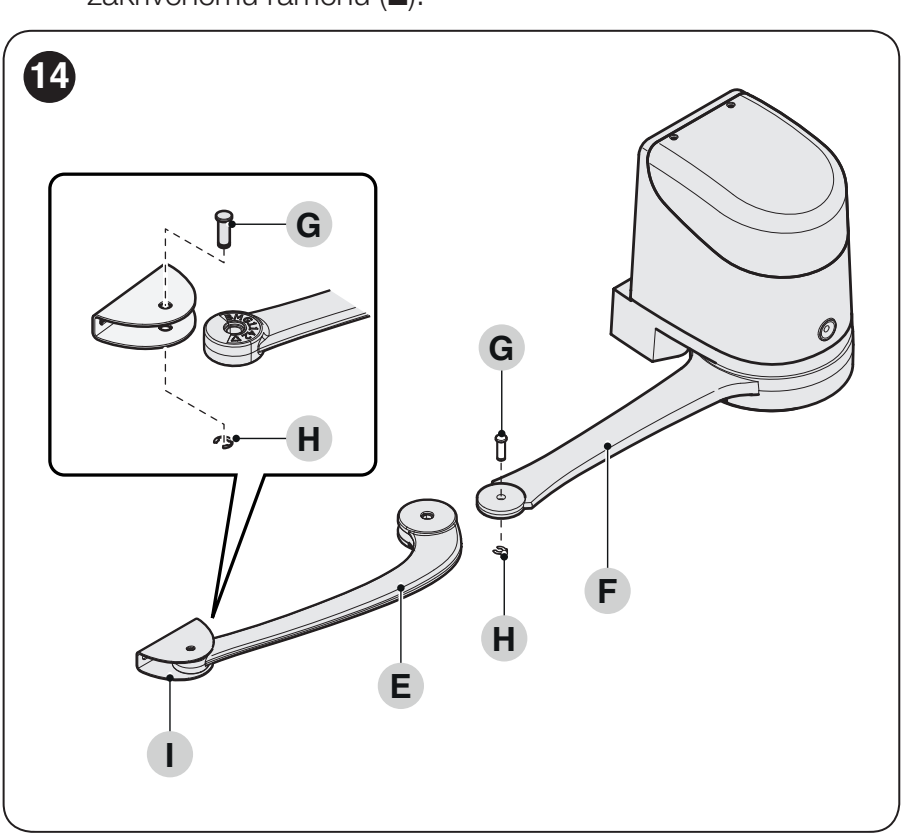

- Zakrivené rameno pripojte k rovnému ramenu čapom a poistným krúžkom. Rovnako pripojte konzolu krídla.
- Motor odblokujte a v zatvorenej polohe určte miesto konzoly krídla. Ramená natiahnite podľa pôvodného výkresu a konzolu umiestnite čo najďalej od pohonu.

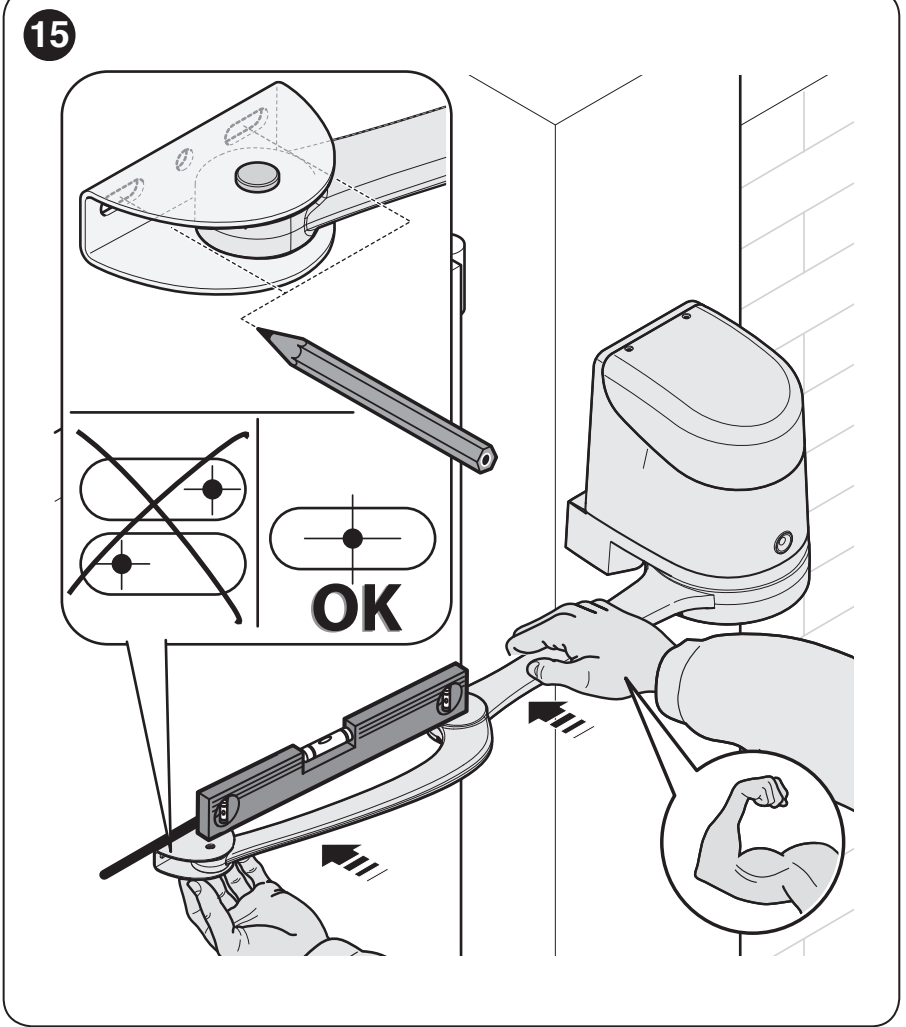

- Konzolu pripevnite vodorovne na pevný rám krídla. Obnovte spojenie čapom a poistným krúžkom; potom skontrolujte celú dráhu a nastavte dorazy.
Nastavenie mechanických dorazov
Motor má mechanické dorazy s jemným nastavením otvorenia a zatvorenia. Dorazy určujú koncové polohy pre následné učenie.
- Motor odblokujte kľúčom a krídlo ručne presuňte do požadovanej otvorenej polohy.

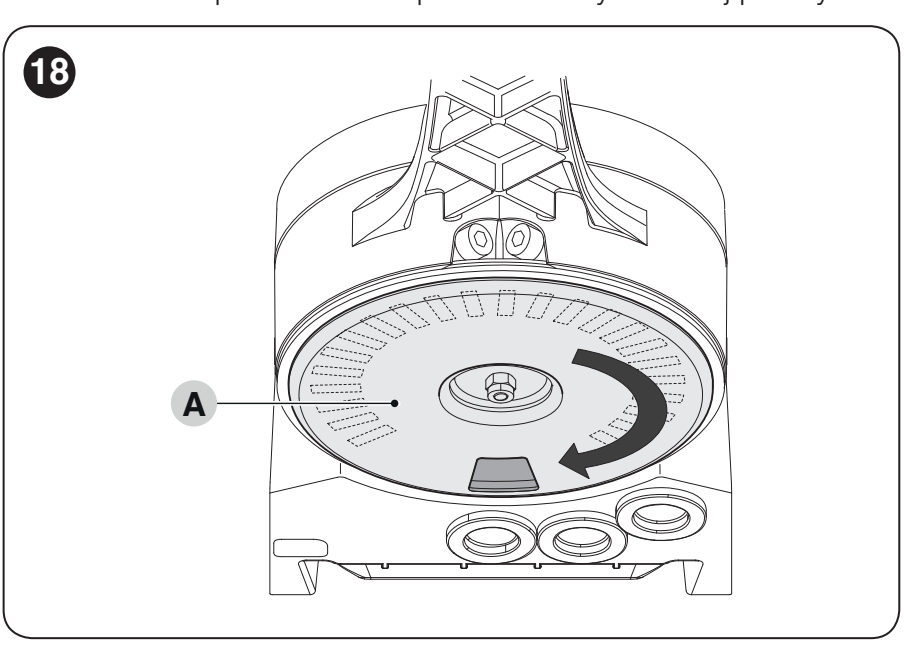

- Plastový disk A na spodnej strane natočte tak, aby sa výrez dostal pod rameno podľa výkresu.

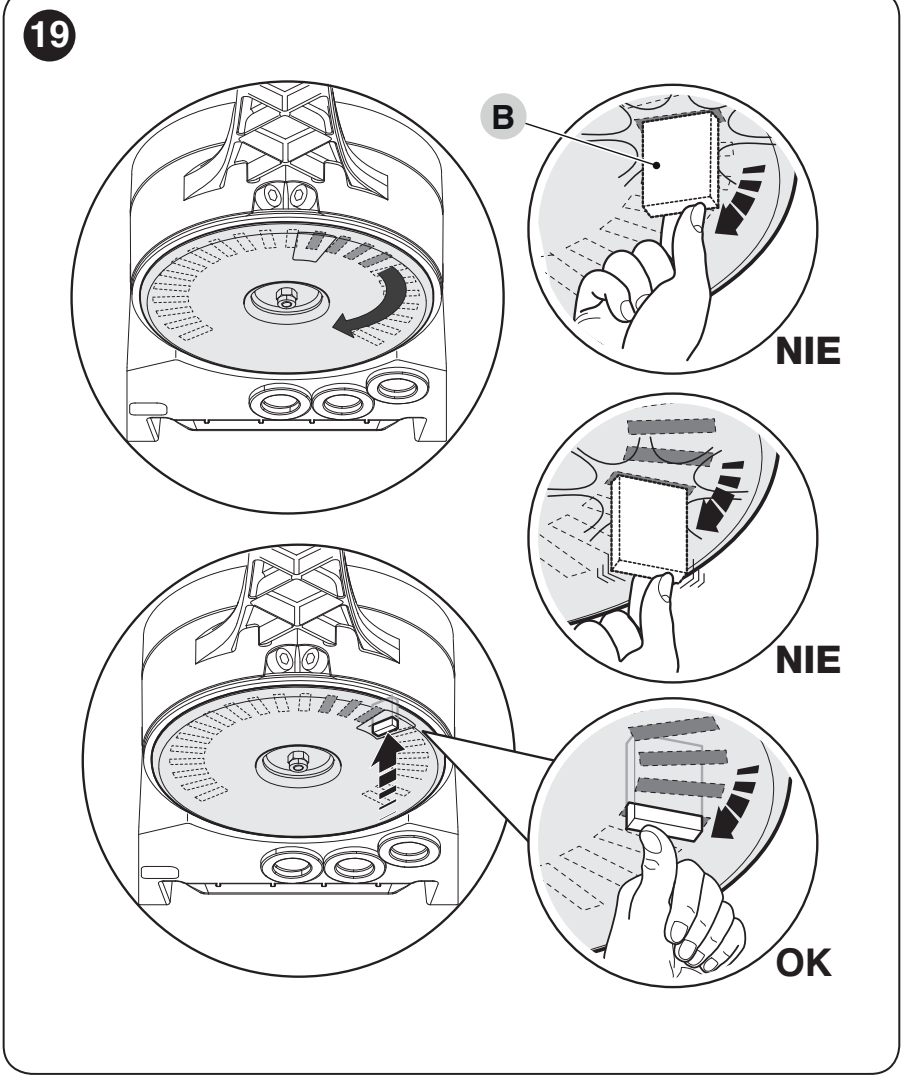

- Doraz B vložte do prvej dostupnej polohy v správnej orientácii. Otočením disku ho zaistite proti vypadnutiu.

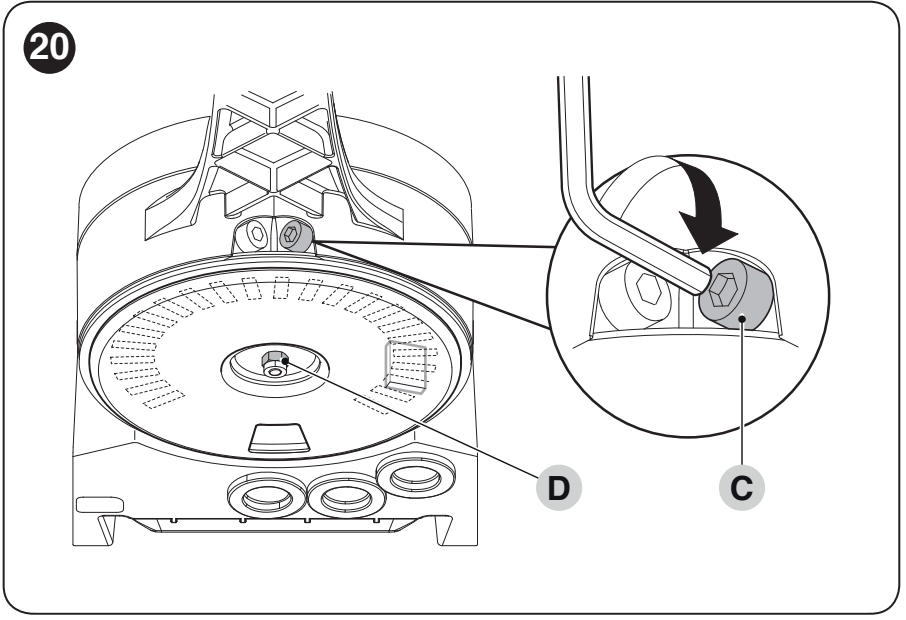

- Polohu jemne nastavte skrutkou C. Ak nie je doraz zatvorenia na zemi, rovnakým spôsobom nastavte aj doraz zatvorenia v motore.
- Utiahnite upevňovaciu maticu disku D, aby sa samovoľne neotáčal. Overte dosiahnutie oboch polôh ručne a motor znovu zaistite.
| Poloha disku A | Jemné nastavenie C a zaistenie D |
|---|---|
 |  |
Príprava kabeláže
Káble musia byť vhodné na miesto montáže. Priechody veďte tak, aby voda ani kondenzát nestekali do elektroniky. Sieťový prívod, uzemnenie a oddelenie napájania musí pripraviť kvalifikovaný elektrikár.

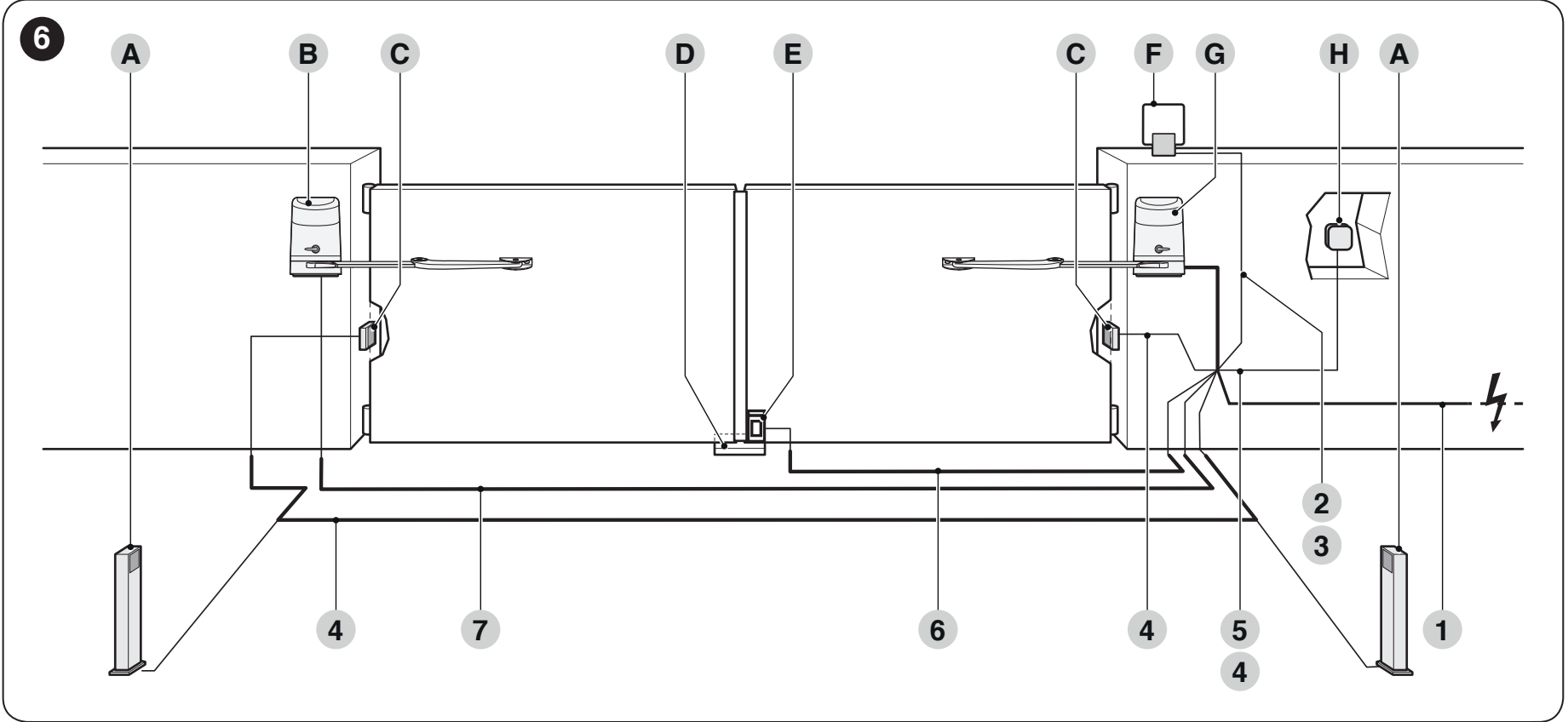

| Vedenie | Kábel a dĺžka |
|---|---|
| 1 – Prívod do HO7124 | 3 × 1,5 mm², do 30 m. Pri väčšej dĺžke výrobca uvádza 3 × 2,5 mm² a uzemnenie pri automatizácii; prívod musí posúdiť elektrikár. |
| 2 – Maják | 2 × 1 mm², do 20 m. |
| 3 – Anténa | Koaxiálny RG58, do 20 m; odporúčaná dĺžka menej ako 5 m. |
| 4 – BlueBUS | 2 × 0,5 mm², do 20 m; pri 20–40 m použite 2 × 1 mm². |
| 5 – Kľúčový spínač | Dva káble 2 × 0,5 mm² alebo jeden 4 × 0,5 mm², do 50 m. |
| 6 – Elektrozámok | 2 × 1 mm², do 6 m. |
| 7 – Spojenie pohonov | 3 × 1,5 mm², do 10 m; podľa svorkovnice a pôvodnej schémy. |
Riadiaca jednotka a zapojenie HOPP
HO7124 má vstavanú POA3R10 a sieťový prívod 230 V AC. Motory zostavy pracujú na 24 V DC. HO7224 sa nesmie pripojiť priamo na 230 V.

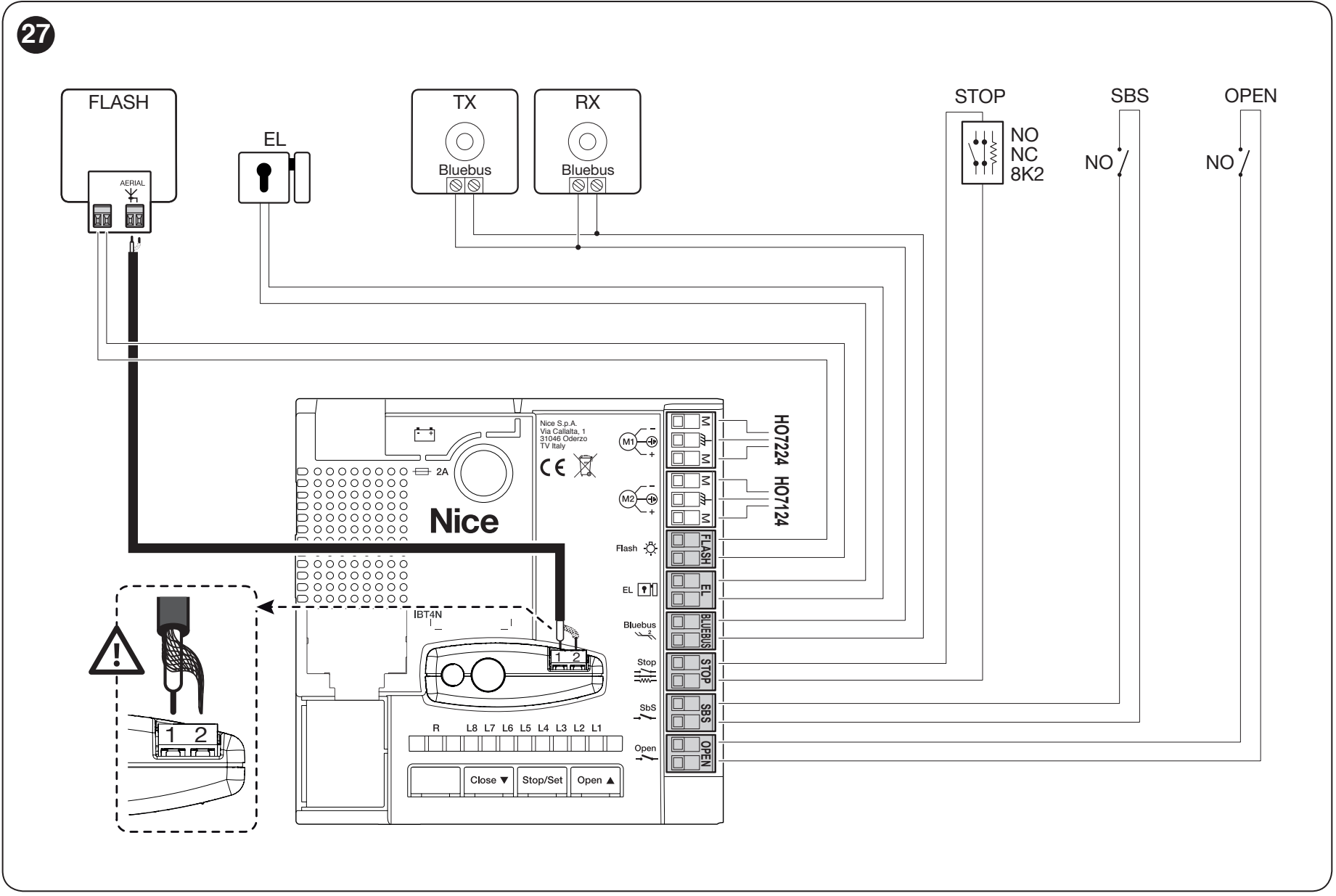

Nasledujúce zapojenie a nastavenie sa vzťahuje na POA3R10. Táto doska nie je zameniteľná so staršou POA3. Pri oprave porovnajte označenie skutočne osadenej dosky a konektory; podobný názov pohonu nestačí.
Pred otvorením krytu odpojte sieť aj záložnú batériu. Všetky elektrické zásahy vykonáva kvalifikovaný technik.
Svorky POA3R10
| Svorka | Použitie |
|---|---|
| M1 | Výstup pre HO7224 bez riadiacej jednotky. |
| M2 | Výstup pre motor HO7124 s riadiacou jednotkou. Pri jednej motorovej jednotke zostáva zapojený HO7124. |
| FLASH | Maják ELDC alebo žiarovkový maják 12 V DC, najviac 21 W. |
| EL | Elektrozámok 12 V AC, najviac 15 VA. |
| BlueBUS | Napájanie a komunikácia kompatibilných zariadení cez dva vodiče bez polarity. Najviac 12 jednotiek BlueBUS; záťaž sa počíta podľa pripojených typov zariadení. |
| STOP | Bezpečnostný vstup pre NO, NC alebo odporové zariadenie 8,2 kΩ; typ sa naučí pri načítaní zariadení. |
| SbS | Beznapäťový kontakt NO pre krokovanie. |
| OPEN | Beznapäťový kontakt NO pre čiastočné otvorenie; funkciu možno zmeniť programovaním. |
| Anténa prijímača | Koaxiálny kábel do anténneho konektora skutočne osadeného prijímača OXIBD; riaďte sa označením jeho svoriek. |
Do ovládacích vstupov SbS a OPEN neprivádzajte cudzie napätie. Pri zmene funkcie FLASH alebo EL sa mení aj elektrická charakteristika výstupu: pri ostatných pomocných funkciách je určený pre lampu alebo relé 24 V DC, najviac 4 W. Nepoužívajte bez kontroly záťaž určenú pre pôvodnú funkciu.
Pomocné napájanie na POA3R10

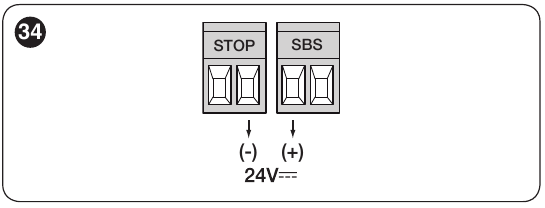

Pre vhodnú čítačku alebo osvetlenie kľúčového spínača je pravá svorka dvojice STOP = − a ľavá svorka dvojice SbS = +, pri orientácii obrázka nižšie s nápismi nad svorkami: 24 V DC (−30 % až +50 %), najviac 200 mA. Táto dvojica zostáva napájaná aj v režime Stand-by. Povelové relé zariadenia sa pripája osobitne ako beznapäťový kontakt NO; na povelový vstup nepriveďte cudzie napätie. BlueBUS a beznapäťové kontakty nemajú +/−. Výstup EL je 12 V AC/najviac 15 VA bez pevného +/−; FLASH pre maják je 12 V DC/najviac 21 W, pri polarizovanom majáku overte označenie dosky a majáka.
Fotobunky BlueBUS a vstup STOP
EPMB, EDSB a ETPB sa pripájajú paralelne na BlueBUS. TX a RX jedného páru fotobuniek musia mať rovnaké nastavenie prepojov; každý ďalší pár musí mať inú adresu. Adresy klávesníc a čítačiek nastavte podľa ich vlastných návodov. Po pridaní či odstránení zariadenia zopakujte načítanie zariadení a funkčnú skúšku.
| Adresa fotobuniek | Reakcia HOPP podľa umiestnenia |
|---|---|
| FOTO / FOTO II | Vonkajšie fotobunky: pri zatváraní zastavia pohyb a krídla sa znovu otvoria. |
| FOTO 1 / FOTO 1 II | Vnútorné fotobunky: pri zatváraní zastavia a obrátia pohyb. Pri otváraní zastavia krídla; po uvoľnení lúča otváranie pokračuje. |
| FOTO 2 / FOTO 2 II | Vnútorné fotobunky: pri otváraní zastavia a obrátia pohyb. |
| FOTO 3 | Pre túto riadiacu jednotku HOPP nie je konfigurácia povolená. |
Tabuľka adresných prepojov EPMB ukazuje nastavenie TX/RX. Všeobecný návod fotobuniek obsahuje aj konfigurácie pre iné jednotky; na HOPP použite podporovanú adresu podľa tabuľky vyššie.
Bežné reléové fotobunky nie sú náhradou za fotobunky BlueBUS. Pri STOP sa NO kontakty spájajú paralelne a NC kontakty do série. Kombinácie kontaktov alebo viacerých odporových hrán musí zapojiť technik podľa schémy príslušných zariadení; bezpečnostný vstup nevyraďujte premostením.
Prijímač a diaľkové ovládače
Prijímač sa zasúva do zásuvky v HO7124 pri odpojenom napájaní. Overené sady HOPP používajú OXIBD s ON2E. Párovanie aj vymazanie ovládačov vykonávajte podľa skutočne osadeného prijímača. Návod a nastavenie OXIBD sú na jeho vlastnej stránke; reset POA3R10 nie je vymazaním rádiovej pamäte.
Záložné napájanie PS124

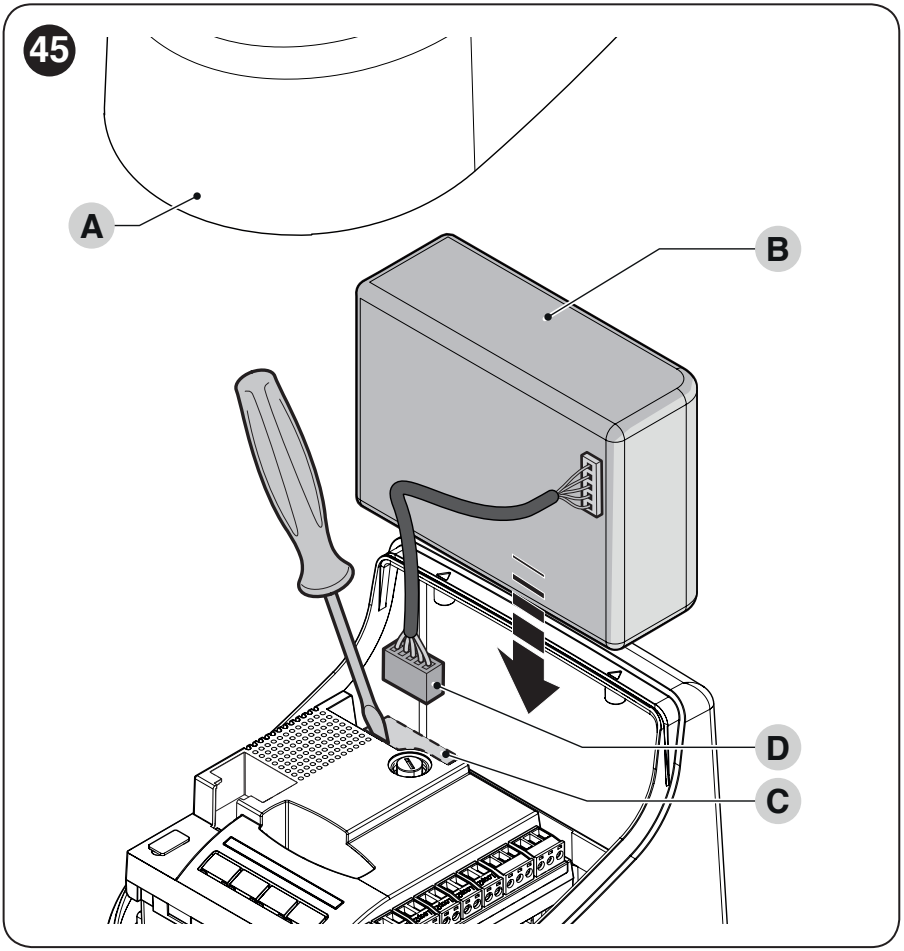

Pre POA3R10 sa PS124 osádza do HO7124. Pripojte ju až po dokončení montáže a programovania, pretože aj bez siete dokáže uviesť bránu do pohybu. Pri práci na zapojení musí byť odpojená. Batéria v HO7124 zálohuje aj HO7224 pripojený k tejto jednotke.
PS124 nie je súčasťou vyššie uvedených základných sád. Po nabití overte celý cyklus so sieťou aj pri napájaní iba z batérie. Rýchlosť a počet pohybov závisia od stavu batérie a zaťaženia brány. Batériový konektor inej generácie nepovažujte za zameniteľný.
Prvé spustenie a skúška brány
Ramená všetkých osadených pohonov musia byť namontované, dorazy pevne nastavené a motory zaistené. Krídla nastavte približne do polovice dráhy, aby mali pri skúške priestor na oba smery. Pri dvoch krídlach overte poradie podľa ich prekrývania; pri zatváraní sa krídla nesmú zraziť.
HO7224 sa nastavuje z POA3R10 v HO7124. Nemá vlastné programovacie tlačidlá. Učenie sa robí pre celú zostavu: najprv zariadenia, potom polohy dorazov a následne bezpečnostná skúška. Pri výmene HO7224 alebo zmene dorazov treba znovu overiť nastavenie celej brány.
1. Načítanie zariadení v HO7124
Po pripojení príslušenstva sa v HO7124 načítajú zariadenia BlueBUS a vstup STOP. Načítanie treba zopakovať po ich pridaní alebo odstránení. Samotné načítanie príslušenstva neurčuje koncové polohy krídel.
2. Učenie polôh celej brány
Po nastavení mechanických dorazov sa z HO7124 spustí automatické učenie pohybov oboch motorov. Prvý pohyb má byť zatváranie; pri opačnom smere alebo nesprávnom poradí krídel proces zastavte. Po úspešnom učení overte spomalenie, prekrytie krídel a bezpečnostné funkcie.
Postupy s tlačidlami a LED na riadiacej jednotke HO7124 nájdete v zachovanom montážnom PDF HOPP.
Čo overiť pred bežným používaním
- Niekoľko úplných otvorení a zatvorení bez bodov zvýšeného trenia, kolízie ramien a kontaktu krídel.
- Správne spomalenie, poradie krídel a spoľahlivé koncové polohy.
- Funkciu každého páru fotobuniek a zariadenia STOP v príslušných smeroch pohybu.
- Ručné odblokovanie, opätovné zaistenie a prípadné záložné napájanie.
- Meranie nárazovej sily a ochranu všetkých miest pritlačenia, privretia a zachytenia.
Montáž a uvedenie do prevádzky musí dokončiť kvalifikovaný technik. Detekcia prekážky v pohone nenahrádza potrebné bezpečnostné zariadenia ani meranie síl.
Ručné odblokovanie pri výpadku

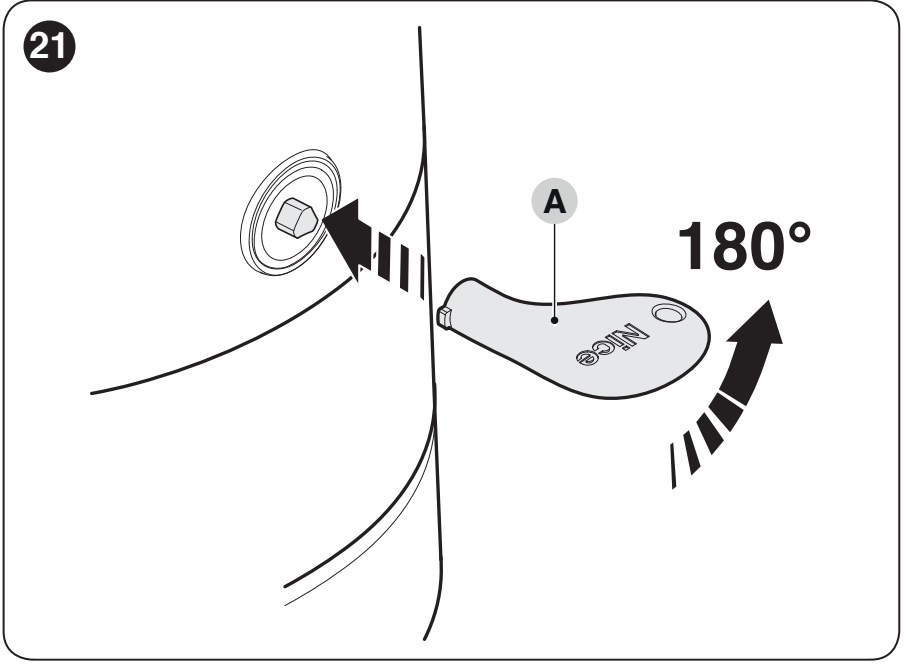

Odblokovávajte iba stojace krídlo. Vložte kľúč do odblokovania a otočte ho o 180° podľa smeru označeného na mechanizme. Krídlo môžete ručne otvoriť alebo zatvoriť bez násilia. Pred obnovením automatickej prevádzky pohon kľúčom znovu zaistite a kľúč vyberte; pri dvojkrídlovej bráne skontrolujte oba motory.
Odblokovanie z vonkajšej strany
Ak nie je iný vstup do pozemku, možno doplniť KIO s lankom KA1. Pri dvojkrídlovej bráne ho podľa výrobcu pripojte k motoru krídla, ktoré sa zo zatvorenej polohy otvára ako prvé. Lanko sa montuje do mechanizmu odblokovania; nejde o zmenu smeru otvárania brány.
Údržba a bezpečné používanie
Servis naplánujte najneskôr po 6 mesiacoch alebo 20 000 manévroch, podľa toho, čo nastane skôr. Pred zásahom odpojte sieť aj batériu. Skontrolujte kotvenie, koróziu, čapy a poistné krúžky, stav ramien, závesov, káblov, dorazov a odblokovania. Po zásahu zopakujte funkčné aj bezpečnostné skúšky.
Krídlo neovládajte pri práci v jeho dráhe. Deti nesmú používať bránu ako hračku a ovládače majú zostať mimo ich dosahu. Pri poruche bezpečnostného zariadenia používajte ručné odblokovanie a zabezpečte opravu; ochranu nevypínajte.
Technické parametre NICE HO7224
| Parameter | Hodnota |
|---|---|
| Typ | Kĺbový elektromechanický pohon, motor 24 V DC. |
| Riadiaca jednotka | Nie je vstavaná; riadenie z HO7124. |
| Napájanie výrobku | 24 V DC ±25 %, z riadiacej jednotky. |
| Maximálny krútiaci moment | 250 Nm. |
| Menovitý krútiaci moment | 100 Nm. |
| Rýchlosť pri menovitom momente | 0,13 rad/s (1,2 ot./min). |
| Rýchlosť naprázdno | 0,17 rad/s (1,6 ot./min); nastavenie cez riadiacu jednotku. |
| Cyklovanie pri menovitom momente | Najviac 35 cyklov/h; pri maximálnej teplote najviac 25 cyklov/h. |
| Súvislá prevádzka | Najviac 10 minút; pri maximálnej teplote najviac 8 minút. |
| Príkon pri menovitom momente | 50 W. |
| Maximálny príkon | 100 W. |
| Menovitý prúd | 2 A. |
| Maximálny prúd | 4 A, najviac 1 s. |
| Prevádzková teplota | −20 až +55 °C; pri nízkej teplote účinnosť klesá. |
| Krytie | IP54 pri neporušenom a správne uzatvorenom kryte. |
| Rozmery tela | 180 × 252 × 290 mm (šírka × hĺbka × výška). |
| Hmotnosť pohonu | 6,5 kg. |
Parametre pri menovitom zaťažení sa vzťahujú na okolité podmienky približne 20 °C. Počet cyklov nie je nezávislý od krídla a odporu pohybu; platia aj limity dĺžky a hmotnosti.
