Hormann LineaMatic P - samostatný pohon pre posuvnú bránu do 500kg/8m, 4554309 (A)
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
486,71 € s DPH
| Hmotnosť |
|---|
| 17 kg |
Popis produktu Hormann LineaMatic P - samostatný pohon pre posuvnú bránu do 500kg/8m, 4554309 (A)
Pohon je určený pre posuvné brány s dĺžkou prejazdu 8m/500kg. Koncovú polohu zatvorenia sníma magnet a jazýčkový kontakt REED. Dráha a sily sa učia pri uvedení do prevádzky. Pohon je nevratný.
Súčasťou pohonu je zabudovaná riadiaca jednotka s integrovaným obojsmerným prijímačom, pre ovládanie pohonu za pomoci ovládačov. Výhodou obojsmerného prijímača je možnosť kontroly stavu otvorenej brány priamo na ovládači.
Hörmann LineaMatic P 4554309 je pohon pre posuvné brány do 8 m šírky a 2 m výšky. Pri bráne vedenej po zemi je limit 500 kg, pri samonosnej 400 kg. Výplň a miestne zaťaženie vetrom treba posúdiť spolu s mechanickým odporom brány.
Montáž, sieťové zapojenie a uvedenie do prevádzky patria odborne spôsobilej osobe. Pred otvorením odpojte sieť aj prípadný núdzový akumulátor. Zabezpečte krídlo proti samovoľnému pohybu a chráňte hlavné i vedľajšie zatváracie hrany a záber hrebeňa.
Samostatný pohon LineaMatic P
Táto karta je pre samostatný pohon. Fotobunky, svetlo, ovládače, ozubený hrebeň a ostatné príslušenstvo sa vyberajú podľa konkrétnej zostavy; nasledujúce schémy nepredstavujú obsah balenia.
Príslušenstvo a jeho pripojenie
Konkrétne príklady v schémach sú EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 a HNA Outdoor. Nie sú obsahom balenia samostatného pohonu. Hörmann SK-SET LineaMatic 437989 je samostatná ponuka príslušenstva. Zapojenie vždy porovnajte s označením dodaného zariadenia.
Montáž pohonu a príprava brány

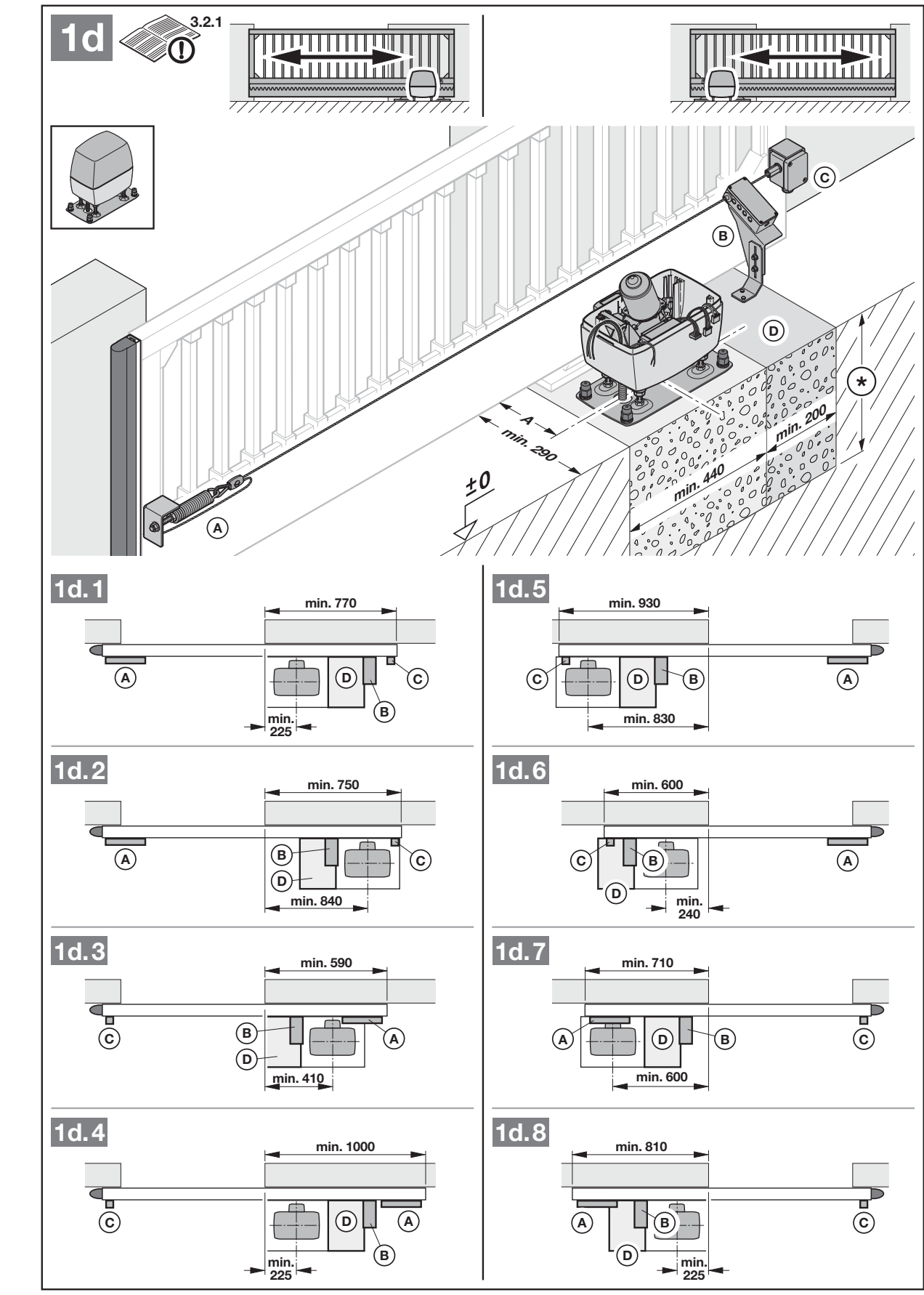

Príprava brány a základu
Brána musí mať ľahký, rovnomerný ručný chod, stabilné vedenie a mechanické zaistenie proti vybehnutiu. Zámky a mechanické blokovania, ktoré bránia motorovému pohybu, vyraďte z prevádzky. Pohon nenahrádza opravu ťažko pohyblivej alebo poškodenej brány. Trvalá prevádzka nie je prípustná. Použitie na bráne so stúpaním alebo klesaním vyžaduje radiálne tlmiče.

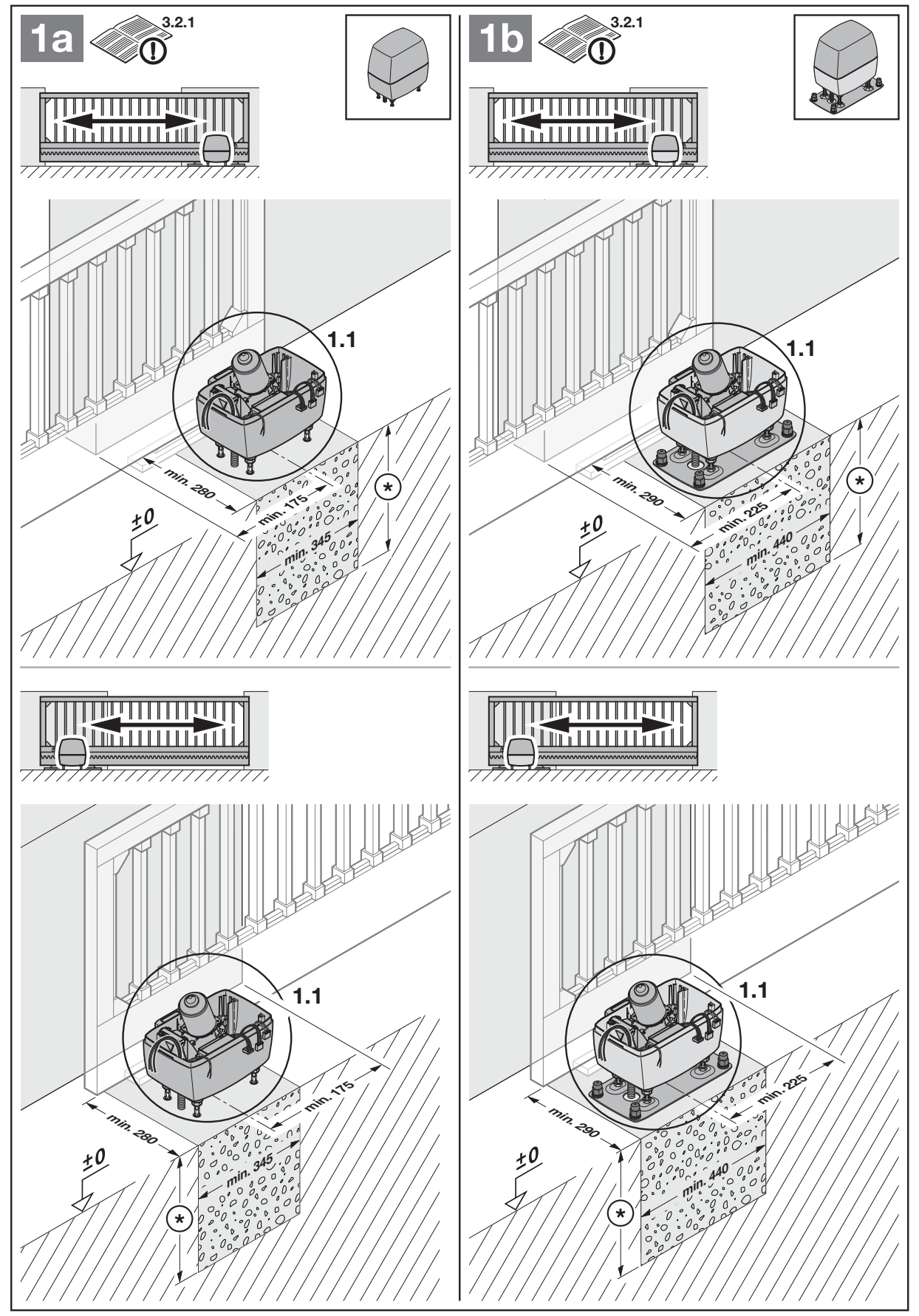

Základ zvoľte podľa montáže s podlahovou platňou alebo bez nej. Pri zostave bez zabezpečenia zatváracej hrany sú v reze základné minimálne kóty 345 × 280 mm; osobitné vzdialenosti 175 mm bez platne alebo 200 mm s platňou a orientáciu voči bráne dodržte podľa celého obrázka. Pri zabezpečení zatváracej hrany sú základné minimálne kóty 345 × 440 mm a minimálny odstup 200 mm; ďalšie odsadenia zvoľte podľa príslušného variantu celého výkresu nižšie. Nezamŕzajúcu hĺbku zvoľte podľa miesta montáže; hodnota 80 cm v návode je príklad pre Nemecko. Betón musí byť pred montážou dostatočne vytvrdnutý; pri podlahovej platni výrobca požaduje zhutnený betón najmenej B25/C25.
Kotvenie a montážna výška

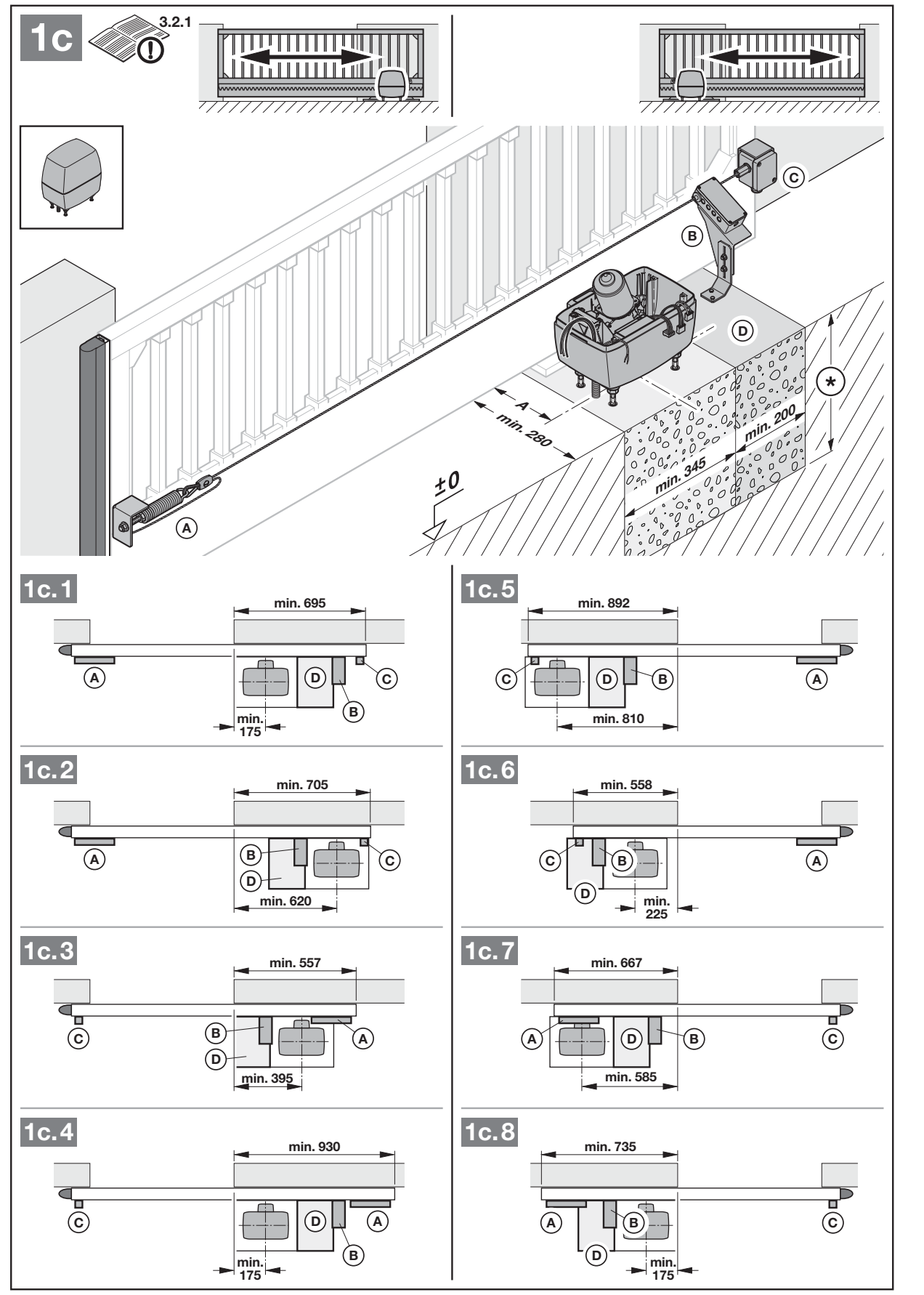

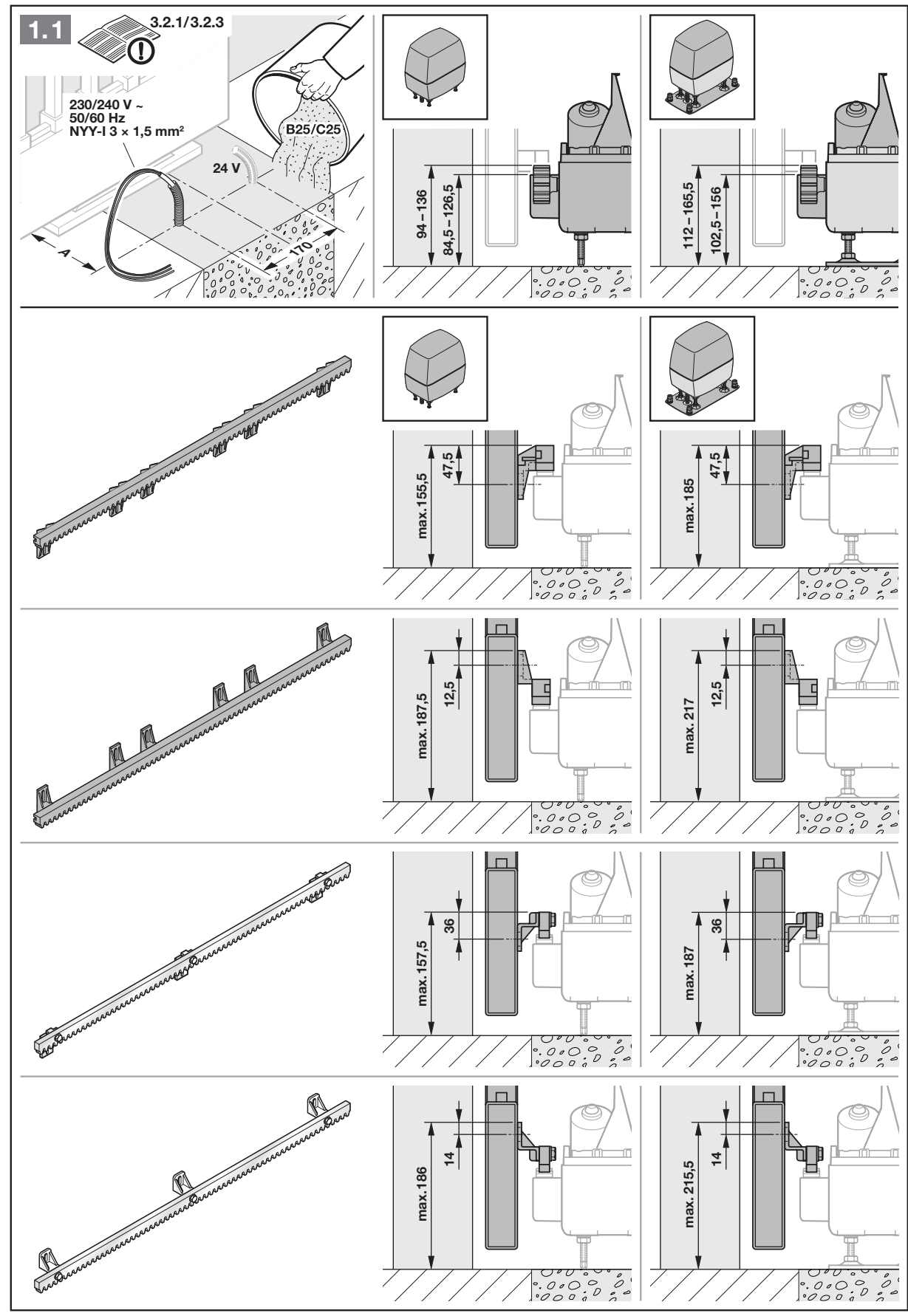

Poloha pohonu závisí od konkrétneho hrebeňa. Rozmer A z výkresu nie je voľne zameniteľný medzi rôznymi ozubenými tyčami.
| Označenie hrebeňa | Rozmer A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

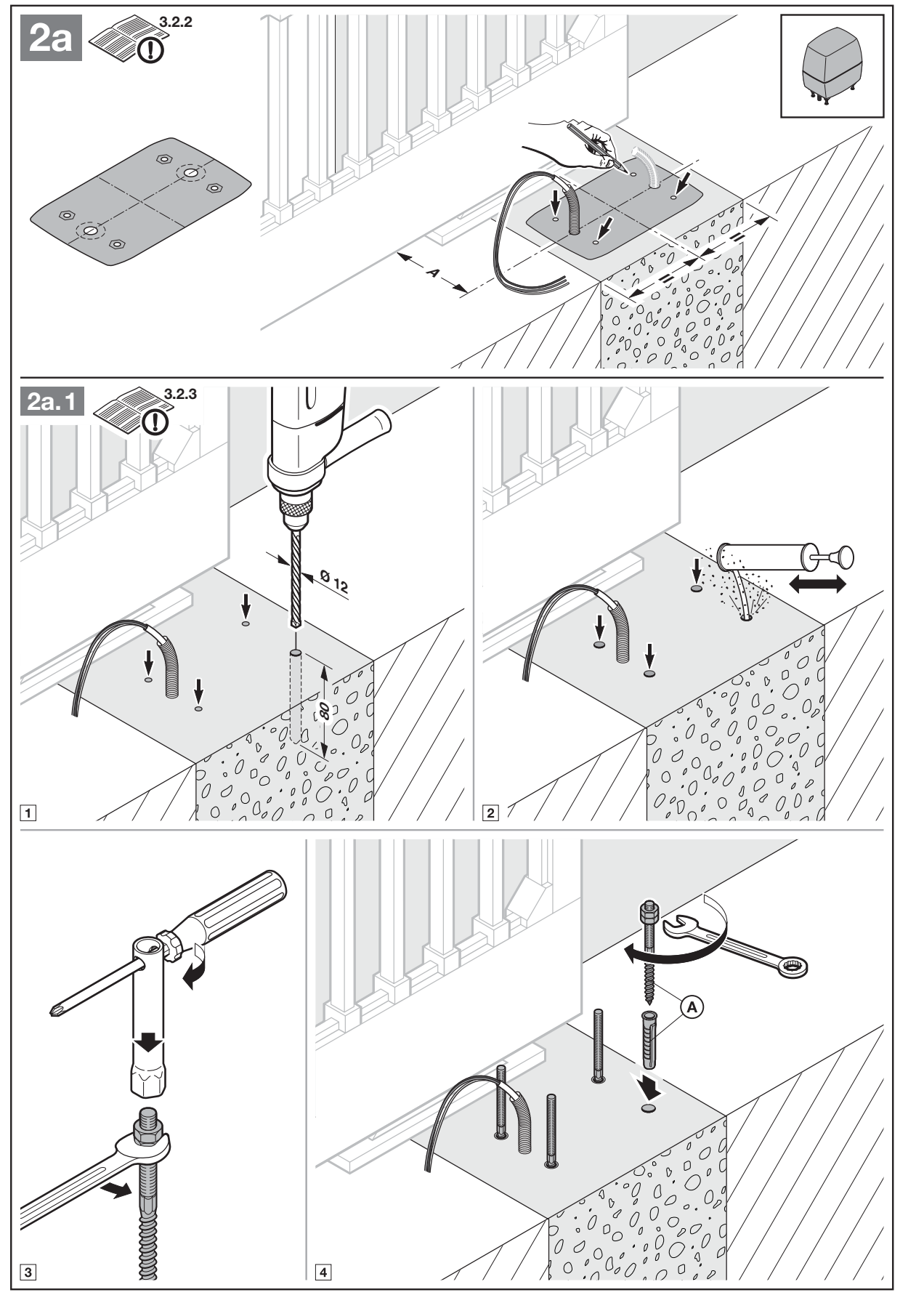

Pri kotviacich skrutkách použite vŕtaciu šablónu a otvory Ø 12 mm, hĺbka 80 mm. Pri kotvách pre veľké zaťaženie a podlahovej platni sú otvory Ø 10 mm, hĺbka 105 mm; výkres uvádza uťahovací moment 45 Nm pre zobrazené kotvenie. Pohon chráňte pred prachom a trieskami. Únosnosť skutočného podkladu a vhodnosť dodaných kotiev musí potvrdiť montér.
Nasaďte tesnenia chráničiek a káble priveďte do skrine zdola. Pohon usaďte vodorovne a pevne. Pri otvorenom kryte chráňte elektroniku pred vlhkosťou; po montáži utesnite skriňu proti vode a hmyzu.
Hrebeň a magnet koncovej polohy

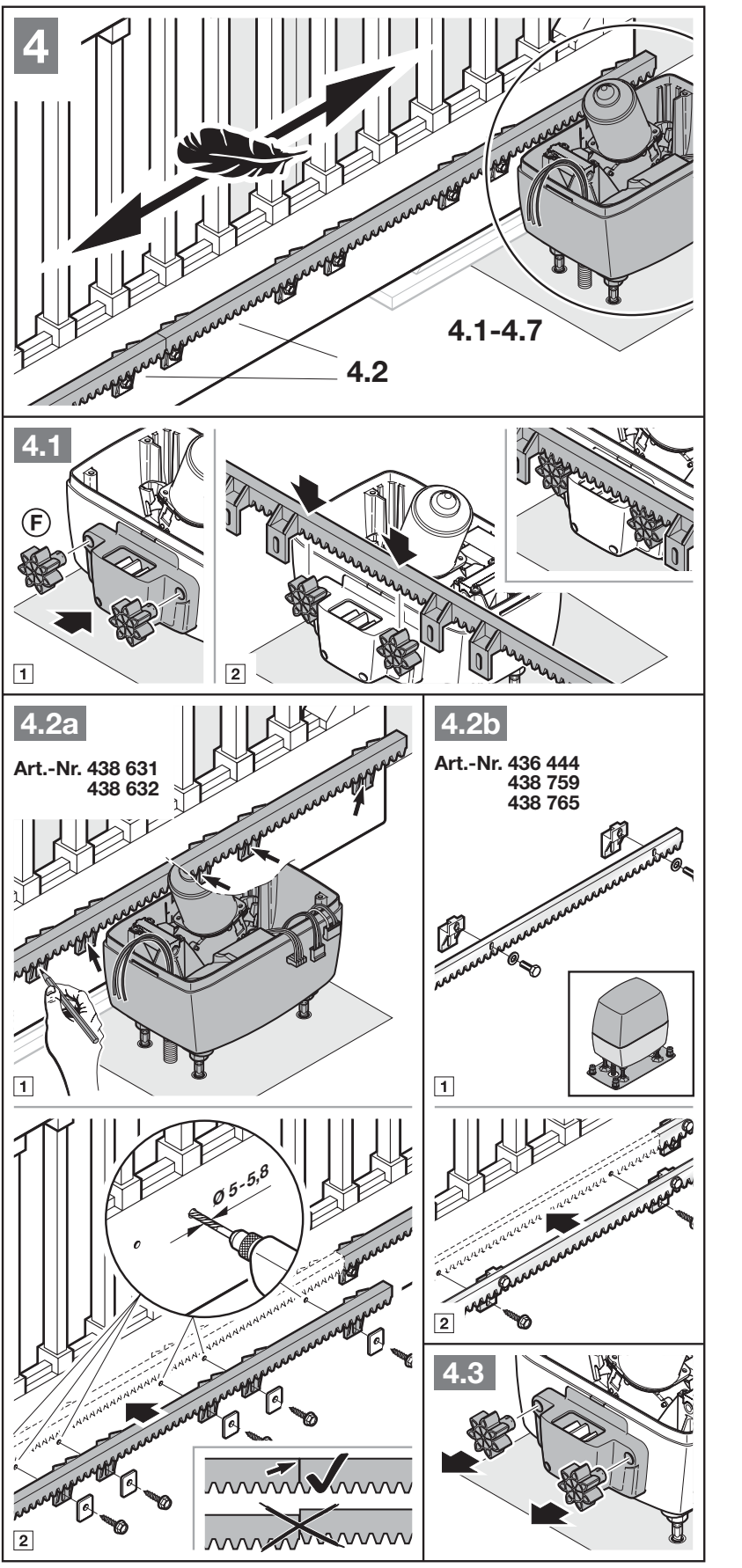

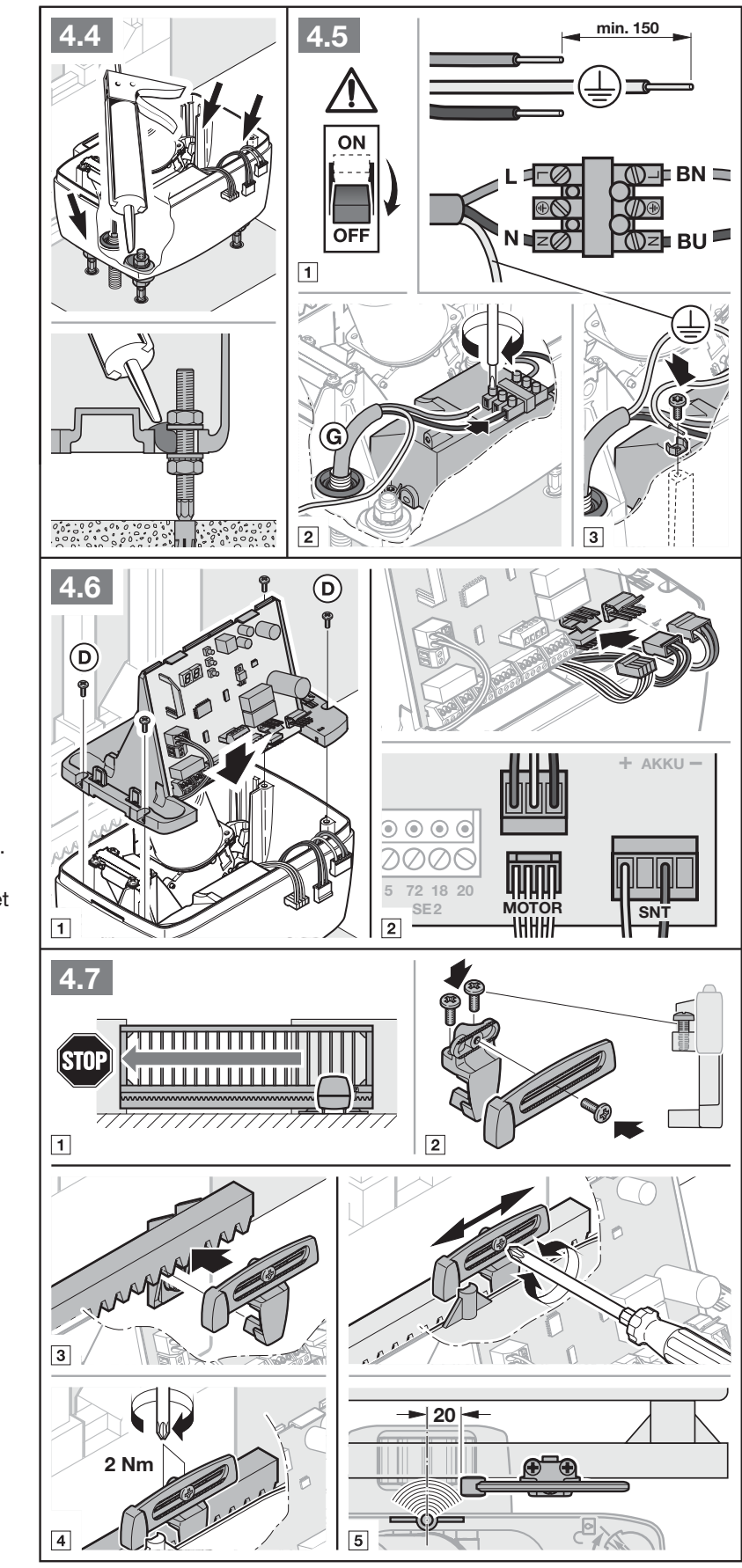

Pri montáži hrebeňa musí byť pohon odblokovaný. Spoje jednotlivých dielov musia plynulo nadväzovať bez presadenia. Po montáži navzájom vyrovnajte hrebeň, ozubené koleso a skriňu pohonu; dodržte príslušné kóty obrázka, nie hodnoty prevzaté z inej značky. Nesprávny záber môže vyvolať nežiadané reverzovanie.
Koncovú polohu zatvorenia sníma magnet a jazýčkový kontakt REED. Bránu presuňte ručne do zatvorenej polohy, magnetické sane predmontujte v strednej pozícii a upevnite ich s posunom približne 20 mm k jazýčkovému kontaktu podľa obrázka. Konečnú polohu potom skontrolujte a jemne dolaďte počas učenia.
Kabeláž a oddelenie napätí
| Obvod | Požiadavka |
|---|---|
| Sieť | 230/240 V AC; prívod 3 × 1,5 mm², v zemi vhodný zemný kábel podľa návodu. Samostatná chránička. |
| Príslušenstvo | 24 V obvody veďte samostatne od siete. Svorky pre vodič 0,5–2,5 mm². |
| Externé tlačidlo | Vedenie najviac 30 m. |
| HALT a bezpečnostné obvody z obrázkov | Vedenie najviac 10 m podľa konkrétnej schémy. |
| Predĺženie podzemných vedení | Vhodná odbočná krabica s ochranou IP65; spoj nesmie zostať nechránený v zemi. |
Ručné odblokovanie a zaistenie
- Odpojte sieť a prípadný HNA Outdoor. Zabezpečte bránu proti nekontrolovanému pohybu.

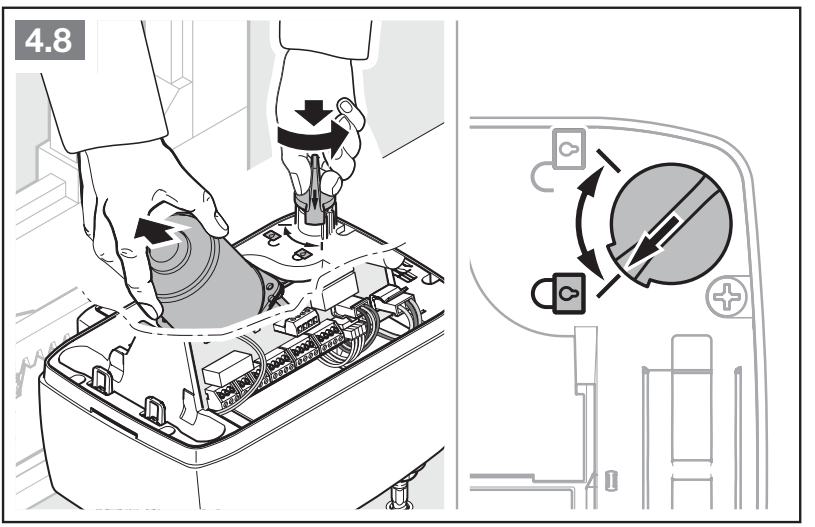

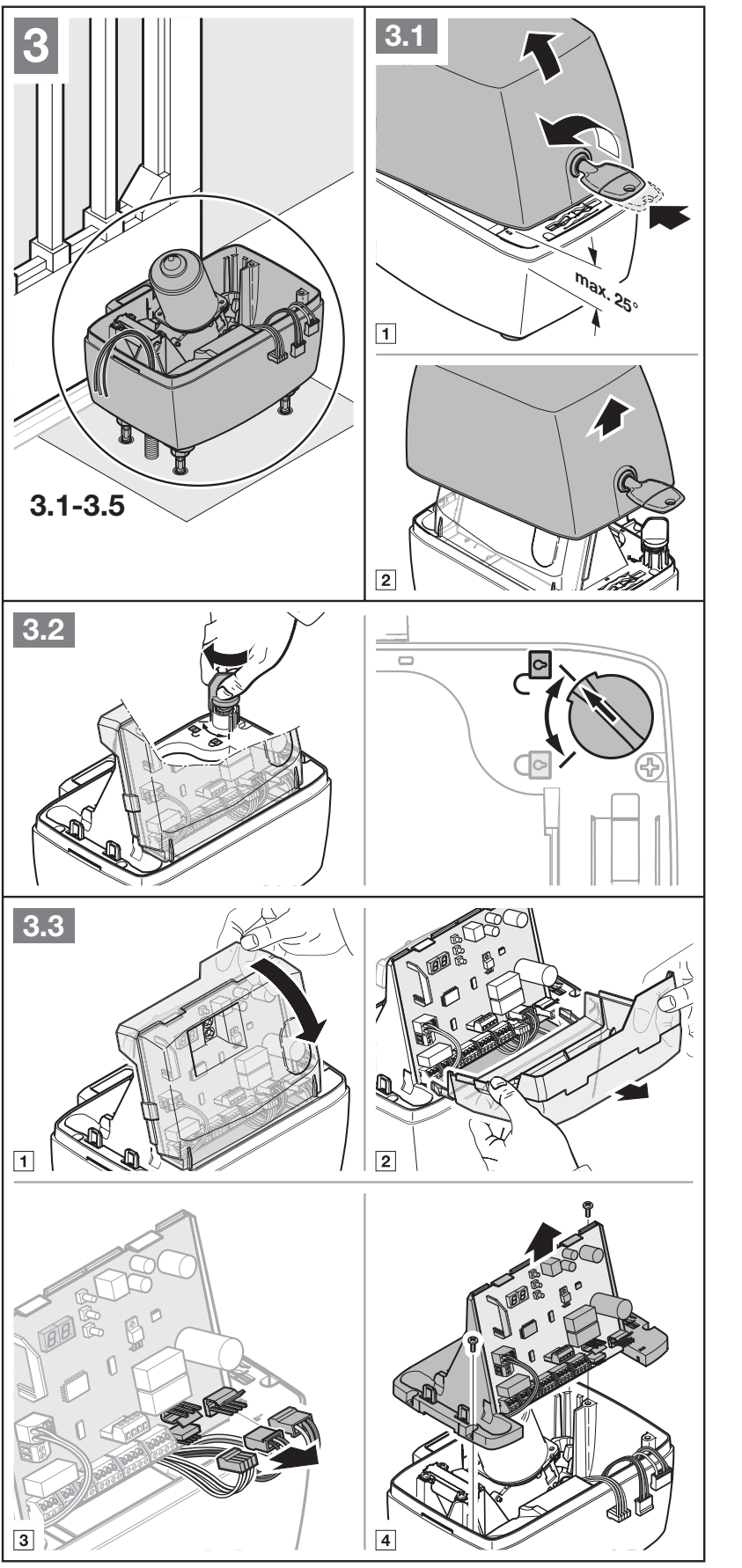

- Otvorte kryt a otočte odblokovací mechanizmus do polohy odblokovania podľa obrázka. Motor s ozubeným kolesom sa spustí do skrine; podľa potreby ich opatrne zatlačte.
- Bránu presúvajte ručne a kontrolovane. Nesiahajte do záberu hrebeňa.
- Pri zaistení otočte mechanizmus do polohy zamknutia a motor pritom ľahko nadvihnite. Brána sa musí k pohonu znovu pripojiť pred koncovým spínačom.
- Nasaďte kryt. Po obnovení napájania môže nasledovať referenčný chod smerom na zatvorenie; zabezpečte priestor a dohľad.
Orientácia na riadiacej doske

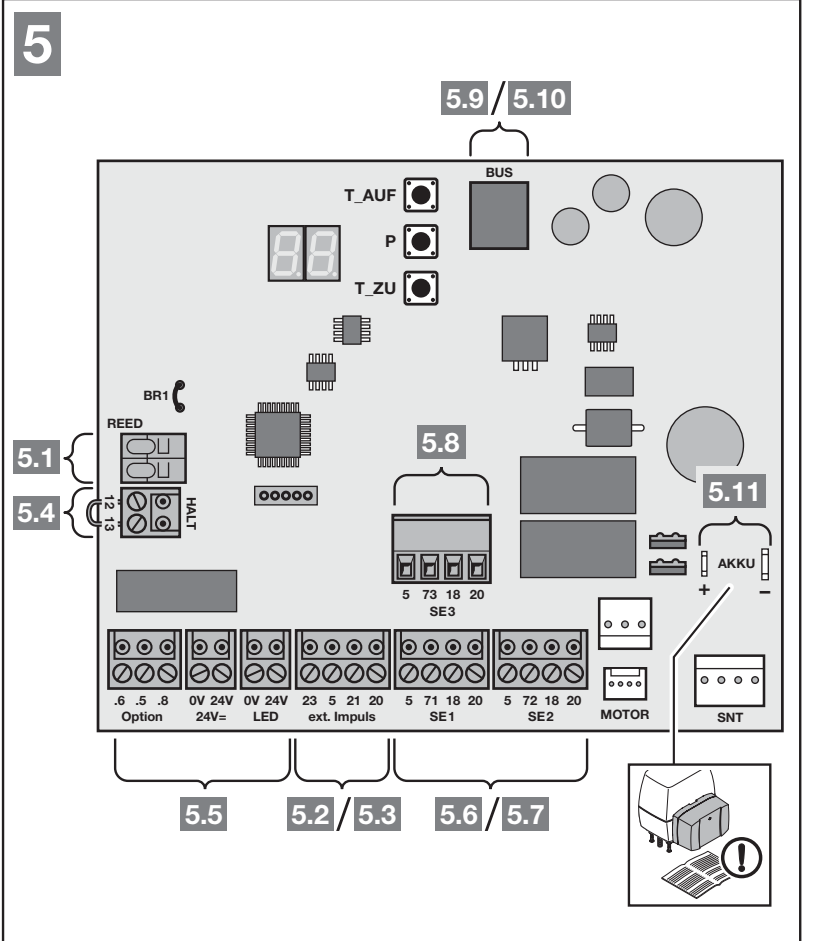

Obrázok je orientovaný s tlačidlami T_AUF, P, T_ZU hore a dlhou radou svoriek dole. BUS je hore pri tlačidlách, REED a HALT naľavo, SE3 na vyvýšenej časti nad spodnými SE1/SE2. Vpravo sú MOTOR, SNT a prípojka AKKU. Podľa názvov konektorov rozlišujte signálové, motorové a napájacie obvody.
Napájanie, polarita a ovládacie svorky
| Svorky / konektor | Význam a limit |
|---|---|
| Sieťový diel L / N a PE skrine | Sieť 230/240 V AC, 50/60 Hz; L fáza, N neutrálny a PE ochranný vodič. AC nemá plus a mínus. Prívod vedie na sieťový diel, nie na signálové svorky. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Súhrnný odber príslušenstva najviac 250 mA; započítajte všetky pripojené prvky. |
| 24 V= : 24 V / 0 V | Samostatne označený jednosmerný výstup: 24 V = +, 0 V = −. Použitie napríklad pre 24 V svetlo podľa schémy; nie je to výstup 230 V. |

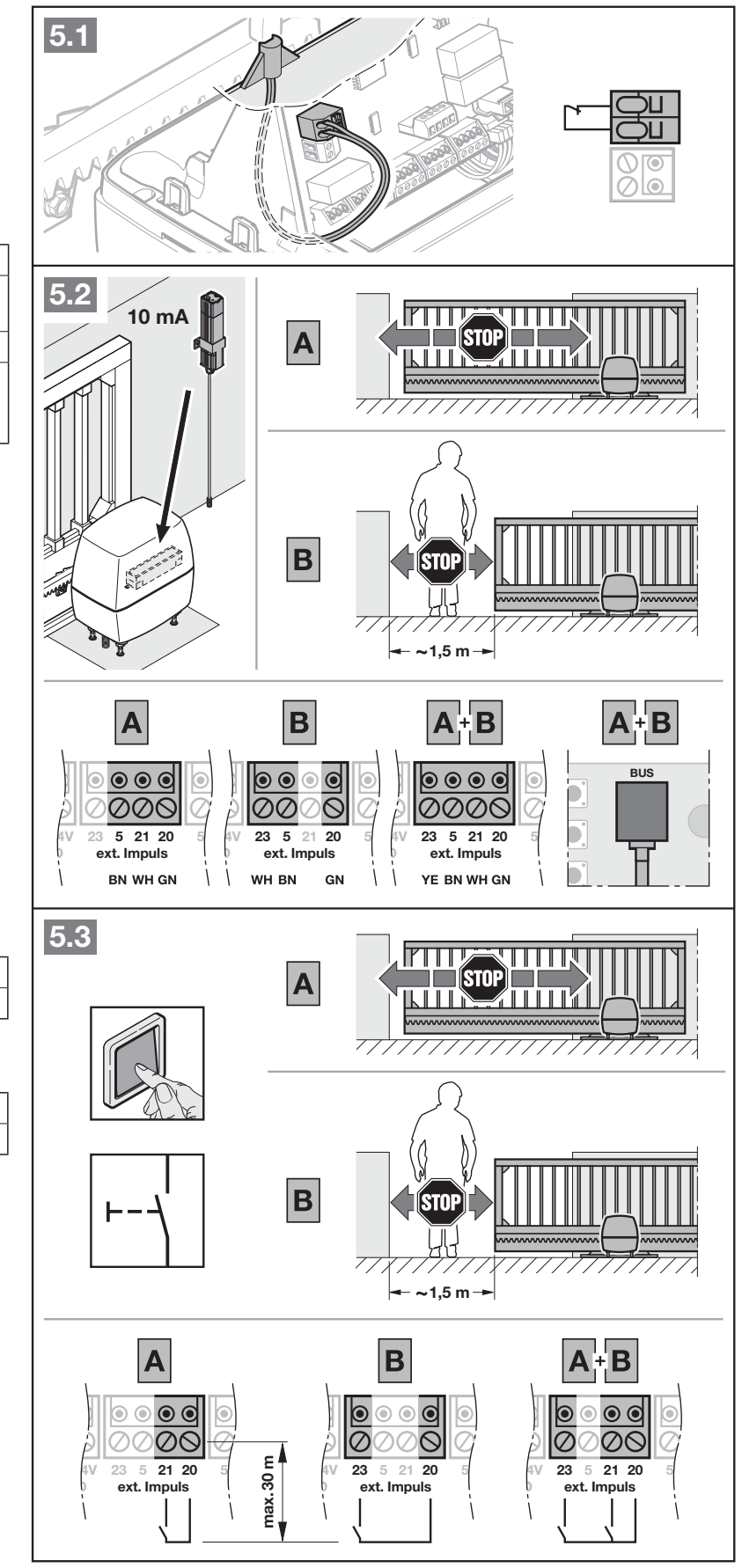

| 21 / 20 | NO beznapäťový impulz alebo kontakt spínajúci na 0 V. Tlačidlá možno zapojiť paralelne; samotný kontakt nemá +/−. |
| 23 / 20 | NO beznapäťový povel čiastočného otvorenia; 23 je signál, 20 spoločný 0 V, nie dvojica napájania. |

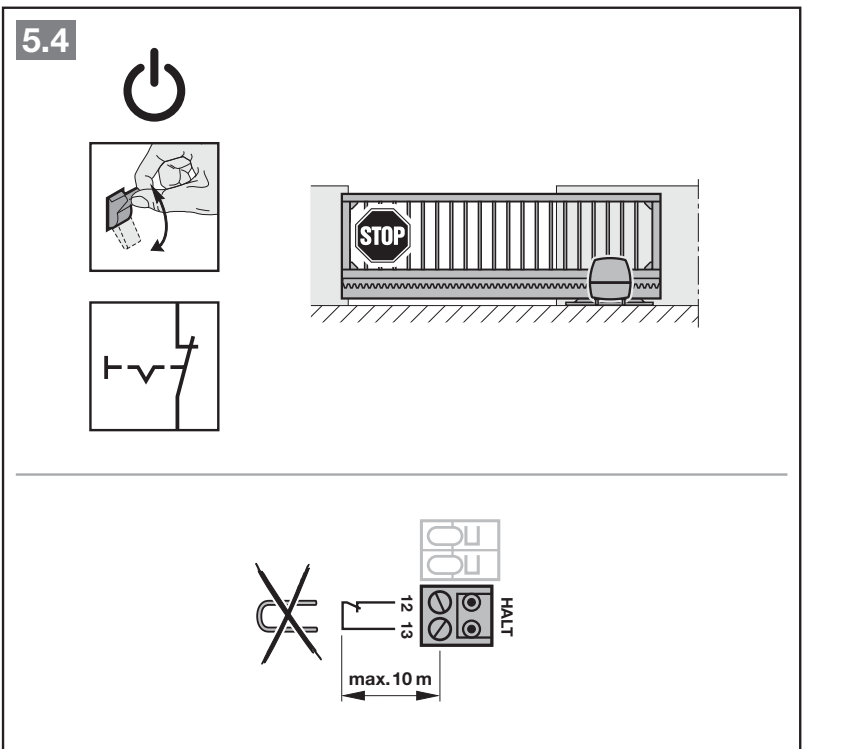

| HALT 12 / 13 | NC beznapäťový STOP; 13 = 0 V, 12 vstup. Pri montáži STOP odstráňte pôvodný mostík 12–13 a pripojte NC kontakt. |
| REED | Jazýčkový koncový snímač podľa pôvodnej zostavy; nepripájať cudzie napätie. |
| BUS | Systémové príslušenstvo so zodpovedajúcim konektorom. Nie je to univerzálny výstup +/− pre ľubovoľné zariadenie. |
| MOTOR / SNT / AKKU | Motor, sieťový diel a určený núdzový akumulátor. Dodržte originálne konektory a vyznačenú polaritu; pri práci odpojiť aj akumulátor. |
Externé napätie na ovládacích vstupoch môže zničiť elektroniku. Do 21/23/HALT ani SE nepripájajte 230 V. HALT nie je monitorovaný bezpečnostný vstup úrovne PLc; nezamieňajte ho za ochranné zariadenie SE.

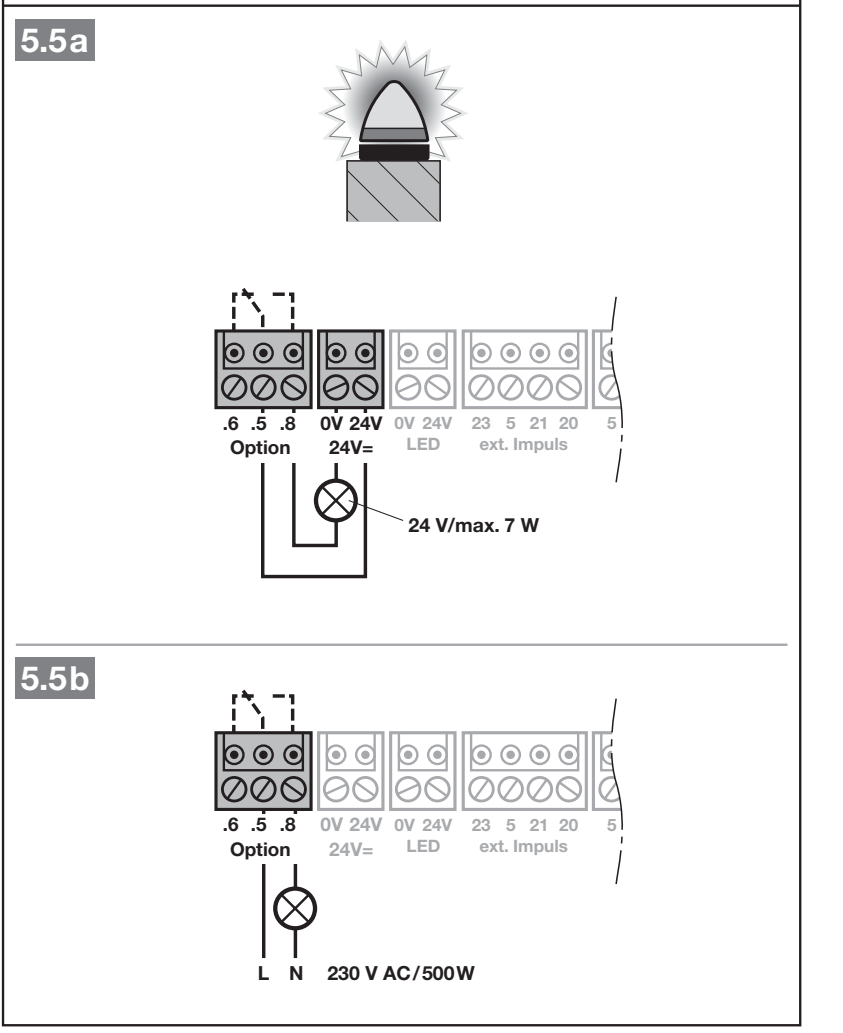

Maják SLK a relé Option
Relé Option má beznapäťové kontakty .5 spoločný, .8 NO, .6 NC. Pre 24 V svetlo sa v schéme použije 24 V (+) → .5, .8 → svetlo, návrat svetla → 0 V (−). Pri svetle citlivom na polaritu jeho kladný vstup patrí na spínaný prívod z .8 a záporný na 0 V. Výrobca uvádza pre toto 24 V svetlo max. 7 W; rešpektujte aj súhrnný limit príslušenstva, údaj 7 W ho nezvyšuje. Funkciu interného relé nastavuje menu 31.
230 V svetlo má vlastné externé sieťové napájanie; schéma výrobcu uvádza najviac 500 W. Sieťové žily musia mať dodatočnú izoláciu až k prípojke. Také zapojenie smie robiť iba elektrikár podľa celého PDF; 230 V sa nesmie dostať do nízkonapäťových obvodov.

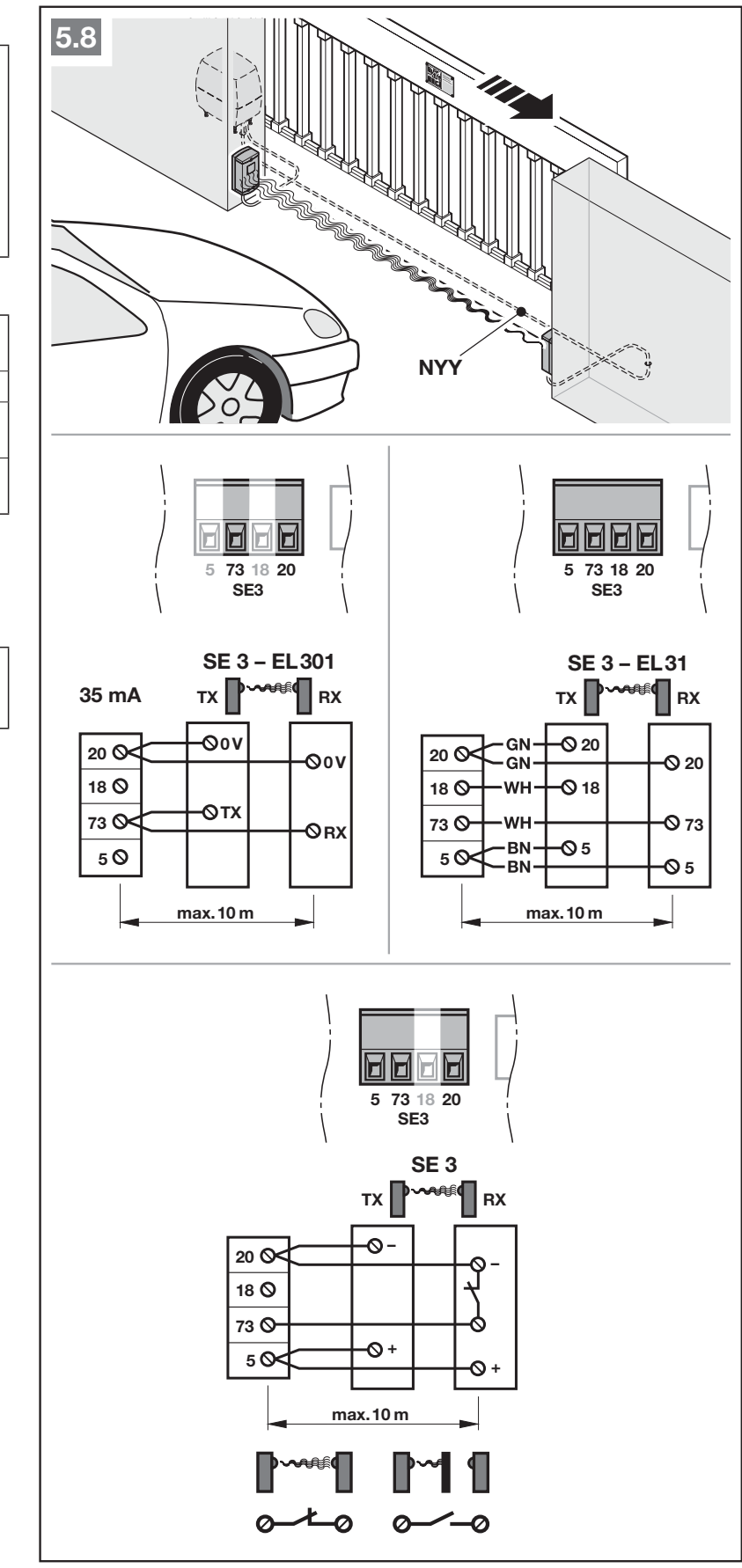

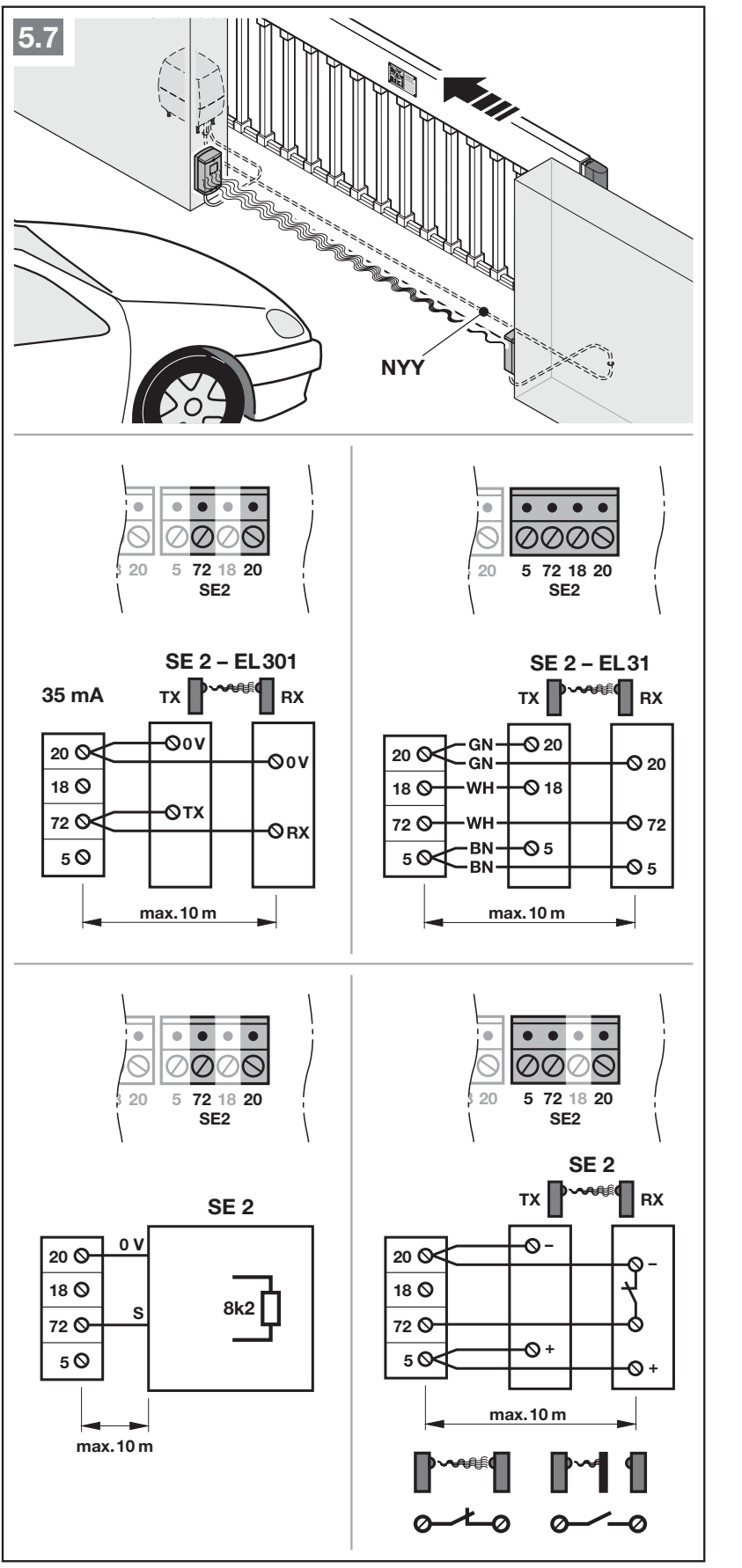

Fotobunky a bezpečnostné vstupy SE1/SE2/SE3
| Vstup | Svorky a reakcia znázornená v návode |
|---|---|

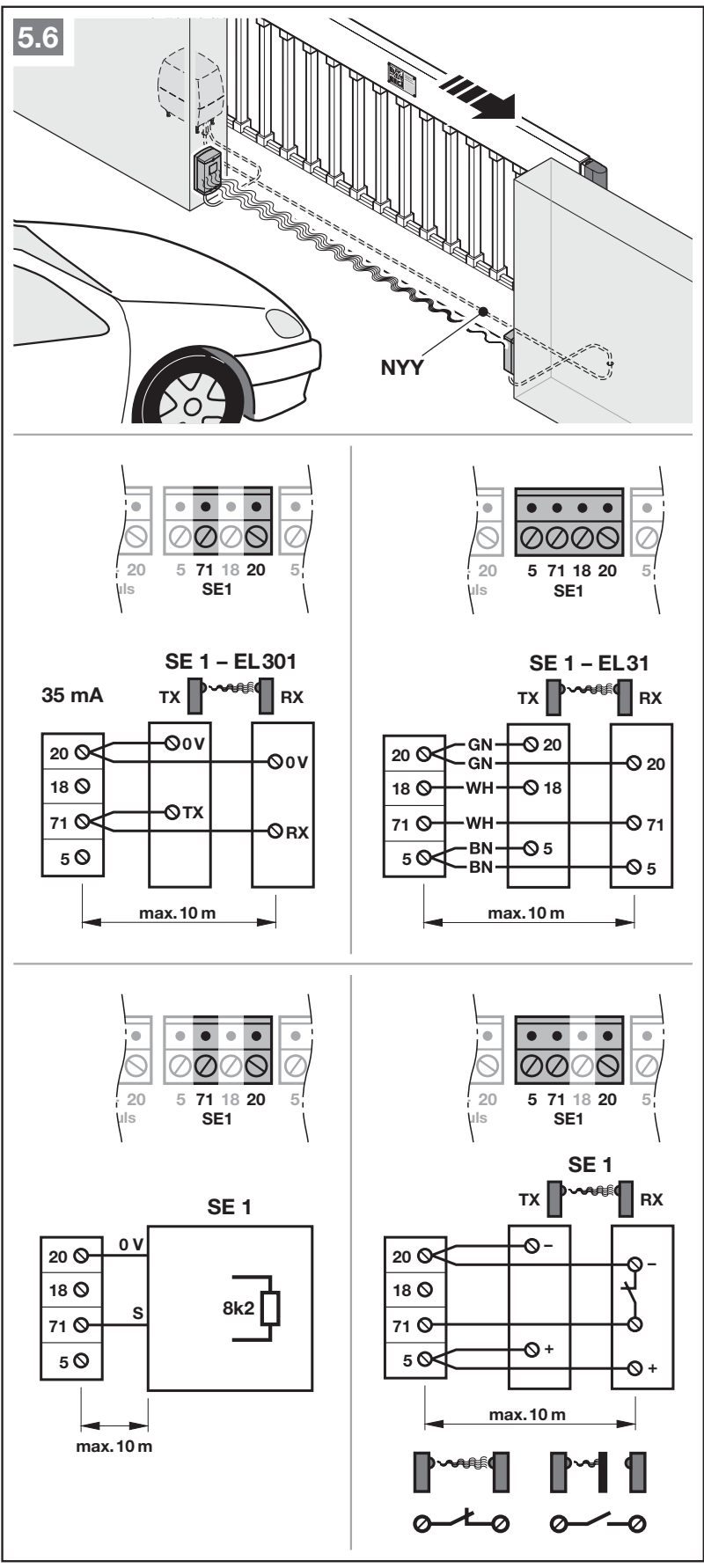

| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signál. Pôsobí pri zatváraní, krátko reverzuje. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signál. Pôsobí pri otváraní, krátko reverzuje. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signál. Pôsobí pri zatváraní, krátko reverzuje. |
Po zapojení odborník nastaví a odskúša smer pôsobenia a reverzáciu každej ochrany podľa konkrétnej brány. SE1 a SE2 podporujú dynamické dvojvodičové fotobunky, testované alebo netestované trojvodičové fotobunky, odporovú hranu 8k2 a určené zabezpečenie hrany. Pre SE3 sú tu uvedené fotobunky; zapojenie odporovej hrany zo SE1/SE2 na SE3 nepreberajte. Dve fotobunky na jeden obvod vyžadujú expandér LSE2. Netestované ochrany sú podľa návodu prípustné iba na ochranu majetku.
EL301 – presné zapojenie podľa pôvodnej schémy
EL301 je dynamická dvojvodičová zostava s odberom 35 mA podľa obrázka. Pre SE1 pripojte TX 0 V aj RX 0 V → 20, označený vývod TX → 71 a označený vývod RX → 71. Pri SE2 nahraďte 71 svorkou 72, pri SE3 svorkou 73. Svorka 5 a testovacia 18 sa v tejto konkrétnej schéme EL301 nepoužívajú. Označenia TX/RX sú systémové vývody; nepriraďujte im vlastné napájanie +24 V ani polaritu podľa iných fotobuniek.
Pri EL31 smerujú nasledujúce prepojenia z dosky pohonu na fotobunku. Napájanie prijímača RX aj vysielača TX: doska 20 →20 (0 V/−, GN), doska 5 →5 (+24 V DC, BN). Test prijímača RX: doska 18 →18 (WH). Signálny vodič WH z prijímača RX pripojte na doske pohonu na 71 pre SE1, 72 pre SE2 alebo 73 pre SE3. Použite celý obrázok príslušného SE a porovnajte označenia dodanej fotobunky s jej návodom. Pri inom kontakte s vlastným napájaním použite jeho vlastnú schému; beznapäťový NC kontakt sa nesmie zameniť za +/− napájanie.
Všetky bezpečnostné zariadenia pripojte pred učením. Po doplnení alebo zmene bezpečnosti vykonajte nové učenie menu 10 a funkčné skúšky. Zmenu smeru pôsobenia, reverzácie, rýchlosti a sily v rozšírených menu robí odborník.
Voliteľné moduly a externý prijímač
| Zariadenie | Zapojenie / funkcia |
|---|---|
| Externý káblový prijímač | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulz); YE → 23 (čiastočné otvorenie). HEI3 BiSecur má príslušný konektor, ESEI BiSecur sa pripája do BUS. |

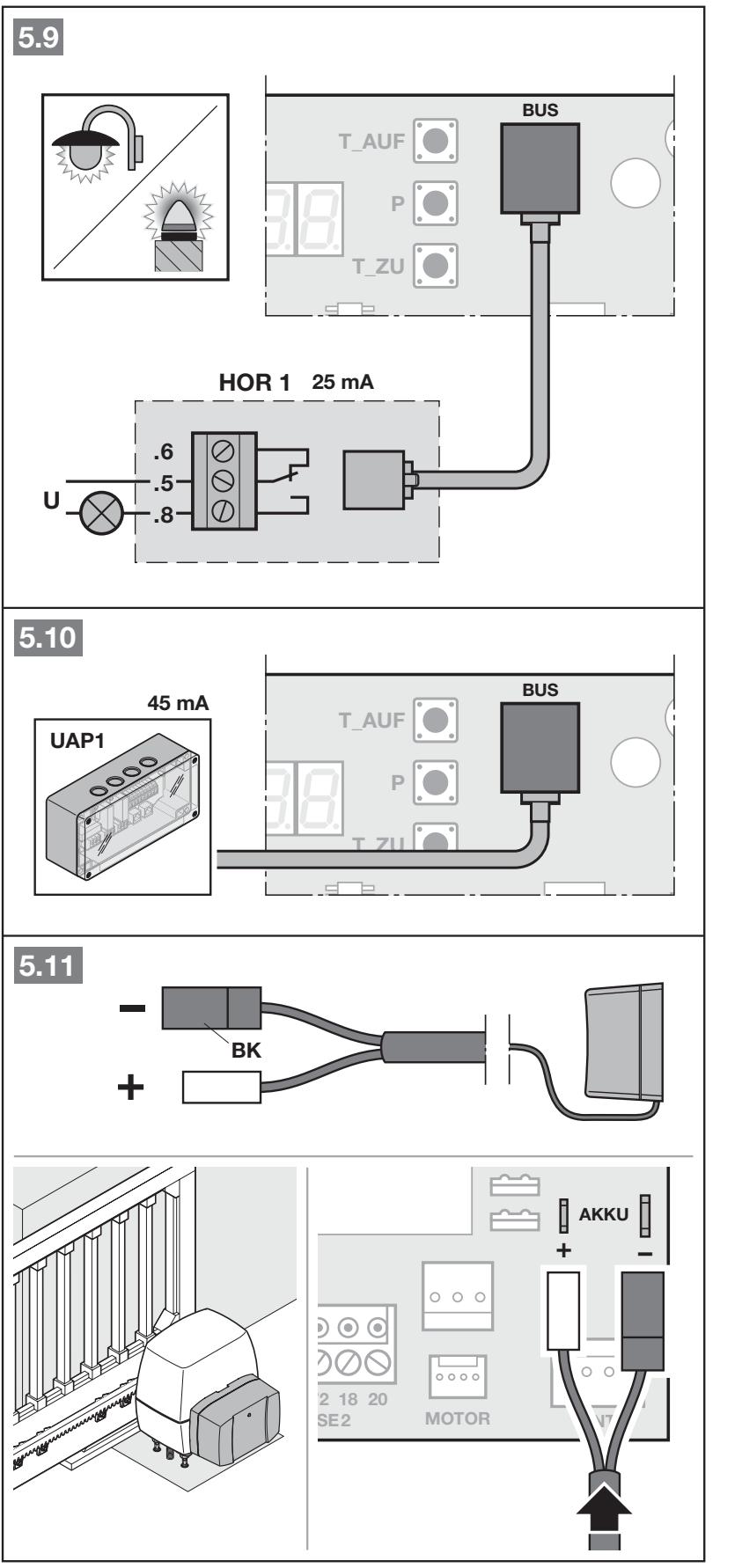

| HOR1 / UAP1 / UAP1-300 | Zodpovedajúce konektory BUS podľa obrázka; HOR1 má odber 25 mA, UAP1 45 mA. Funkcie externého relé v menu 30. |
| HNA Outdoor | Určená prípojka AKKU, automatické prepnutie pri výpadku siete. Na doske pri orientácii obrázka je + vľavo a − vpravo; čierny vodič BK patrí na −. Použite pôvodný konektor a označenie polarity určeného akumulátora. Pred servisom vytiahnuť konektor; nepovažovať odpojenie siete za odpojenie celého pohonu. |

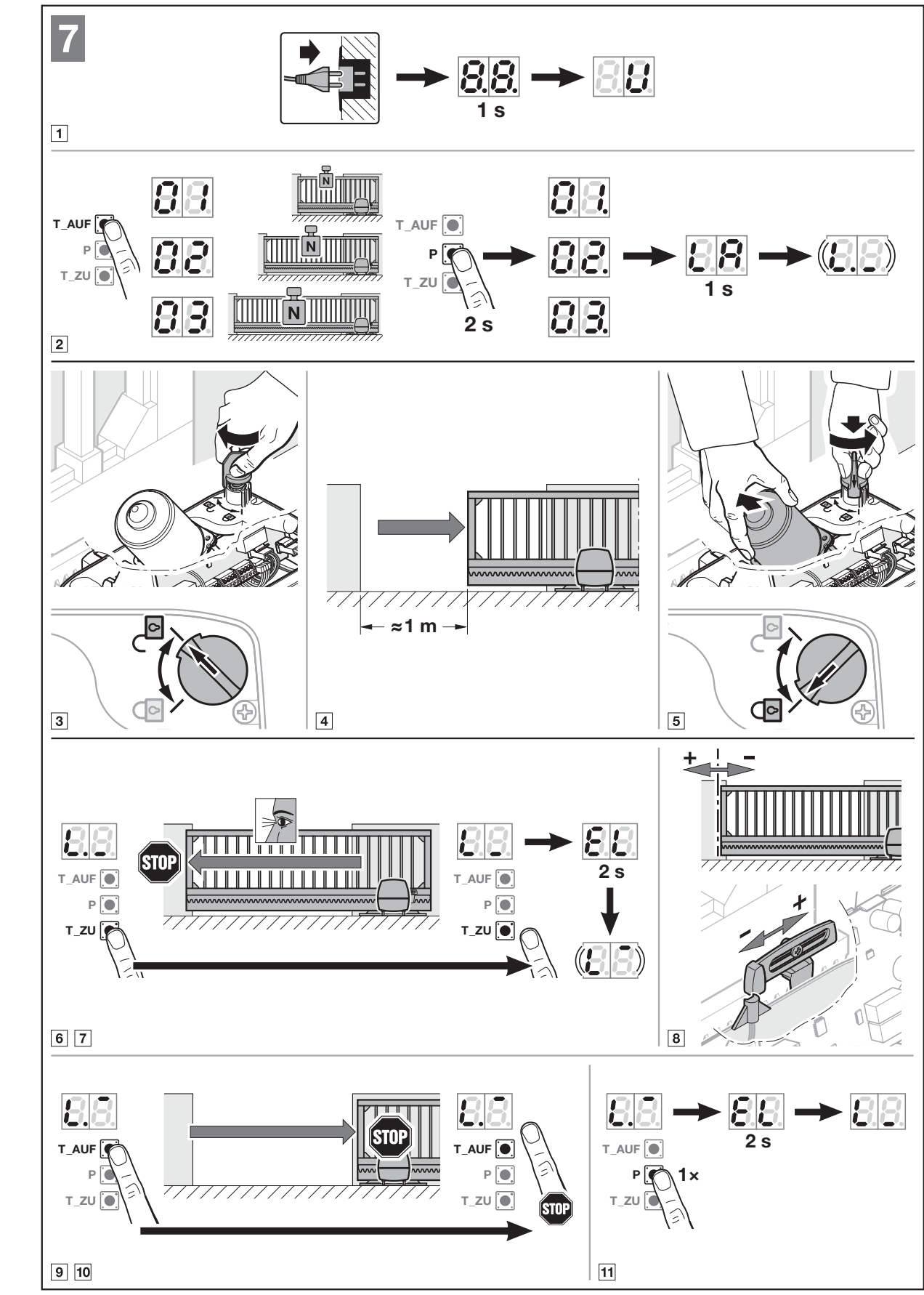

Prvé spustenie a voľba typu 02
Bezpečnosť musí byť pripojená, optické dráhy voľné, brána mechanicky v poriadku a priestor uzavretý pre osoby. Počas učenia sa ukladajú koncové polohy, sily a pripojené ochrany. Smer sa určí počas učenia; po úspešnom uvedení ho zmení až výrobný reset a nové učenie.
- Zapnite napájanie. Displej najprv ukáže 8.8., potom U. Typ je pri dodaní prednastavený; po výrobnom resete zvoľte tlačidlom T_AUF 02 pre LineaMatic P. Vyberte iba typ zodpovedajúci skutočnému pohonu; iná voľba zmení rýchlosti a bezpečnostné nastavenia.
- Podržte P. Podržanie trvá približne 2 sekundy. Po zobrazení typu a LA prejde jednotka do učenia koncových polôh.
- Odblokujte, otvorte bránu približne o 1 m a znovu zaistite pohon. Podržte T_ZU; brána sa musí pohybovať na zatvorenie. Ak ide opačne, krátko uvoľnite a znovu podržte T_ZU podľa postupu výrobcu.
- Po zastavení magnetickým koncovým spínačom uvoľnite držané tlačidlo. Ak poloha zatvorenia nesedí, posuňte magnetické sane, krátko podržte T_AUF, aby sa brána od koncového spínača otvorila, a potom držte T_ZU až do opätovného zastavenia koncovým spínačom. Podľa potreby tento postup zopakujte.
- Podržte T_AUF do požadovanej otvorenej polohy, uvoľnite ho, jemne dolaďte T_AUF/T_ZU a uložte tlačidlom P.

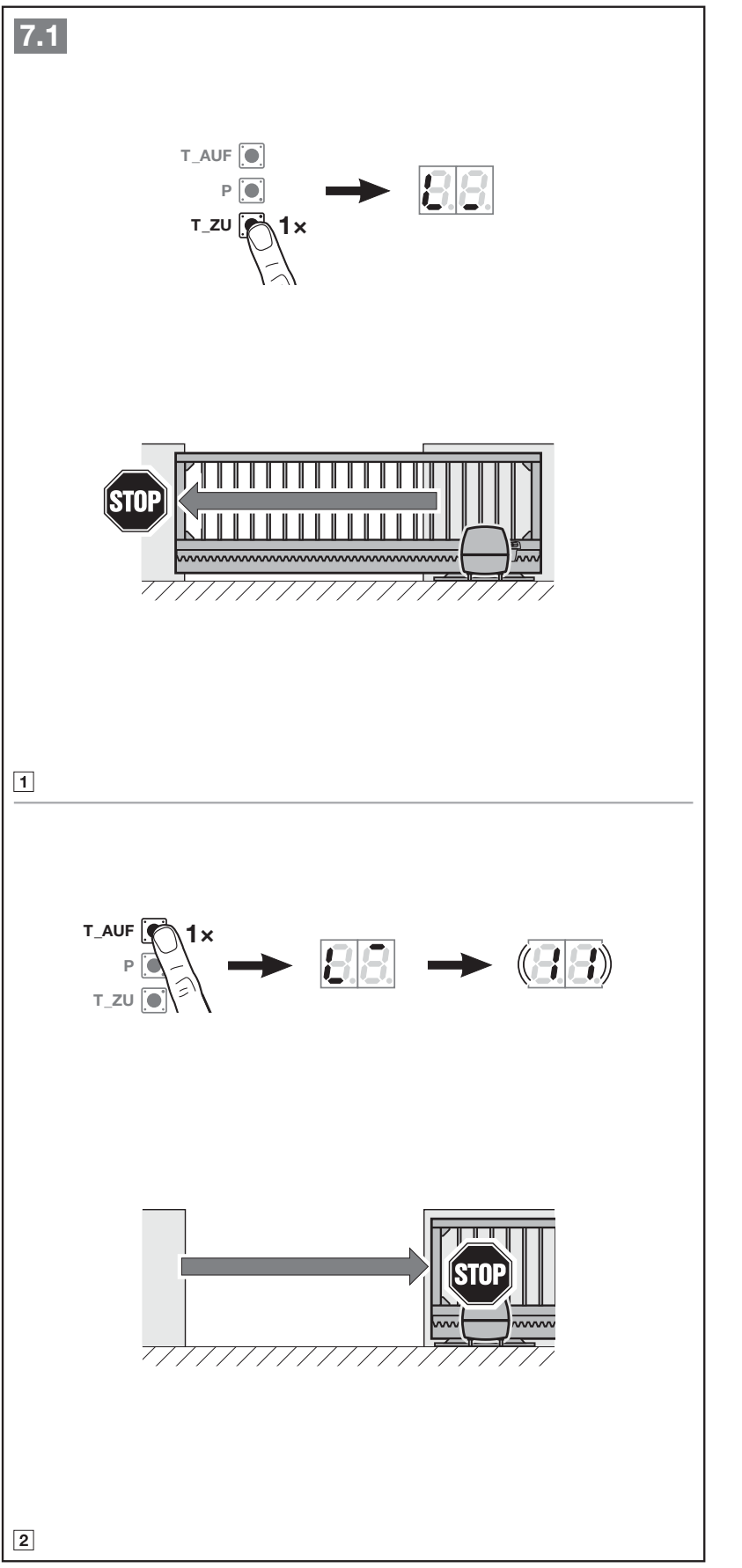

- Na učenie síl krátko stlačte T_ZU a nechajte zatvoriť; potom T_AUF a nechajte úplne otvoriť. Po dokončení bliká 11 pre učenie rádia. Bezpečnostné zariadenie počas učenia síl nesmie byť aktivované.
- Uložte požadované ovládače alebo učenie rádia ukončite. Overte ochrany a sily celej brány, nasaďte kryty a odovzdajte používateľovi postup ručného odblokovania.

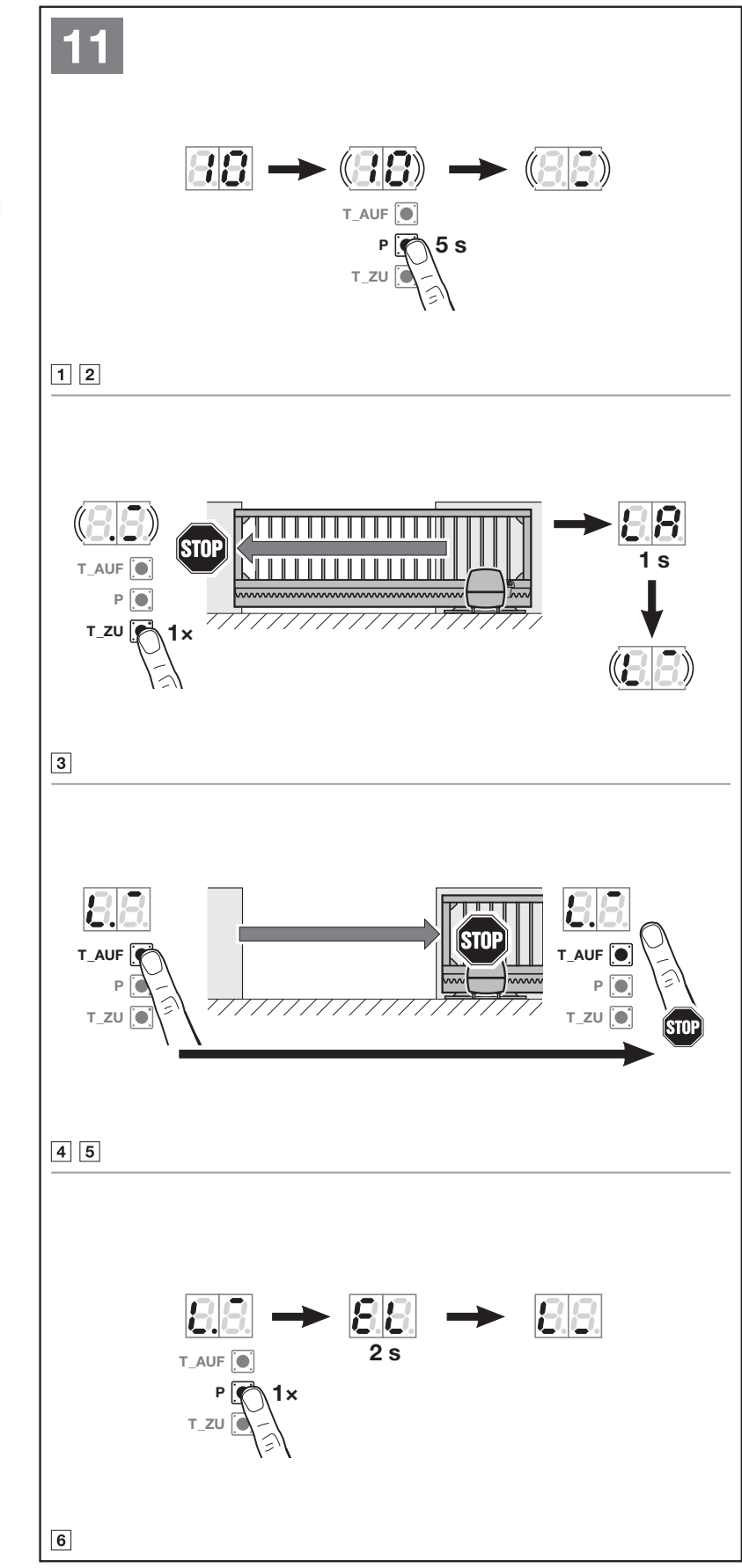

Opakované učenie po zmene brány alebo bezpečnosti
Menu 10 vymaže doterajšiu dráhu a sily. Po aktivovaní sa nedá predčasne opustiť; učenie treba dokončiť. Používa sa po zmene koncových polôh, mechaniky, servise alebo doplnení fotobuniek či hrany. Nemá bežný časový limit.
- Otvorte bránu približne o 1 m, zvoľte menu 10 a podržte P 5 sekúnd.
- Stlačte T_ZU a nechajte bránu dôjsť na zatvárací koncový spínač.
- Podržte T_AUF do požadovanej otvorenej polohy, podľa potreby dolaďte a potvrďte P.
- Spustite T_ZU na úplné zatvorenie a T_AUF na úplné otvorenie, aby sa znovu naučili sily.
- Po dokončení bliká 10 približne 2 sekundy rýchlo a potom svieti trvalo. Zvoľte 00 a krátko stlačte P na návrat do prevádzky. Overte všetky ochrany a prevádzkové nastavenia.
Programovanie displejom

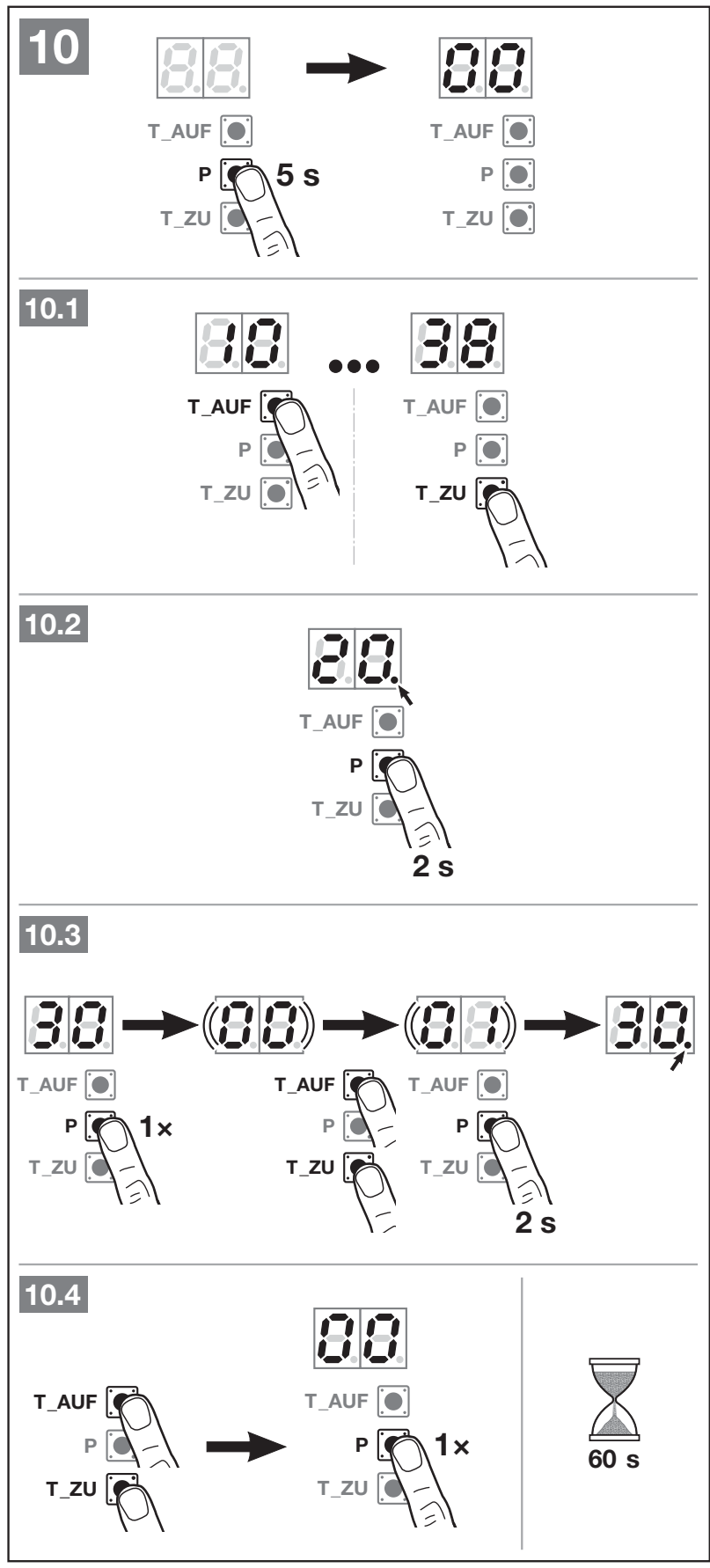

Na vstup podržte P približne 5 sekúnd, kým sa zobrazí 00. T_AUF/T_ZU vyberá menu alebo parameter. Pri samostatnej funkcii podržte P 2 sekundy; pri menu s parametrami najprv krátko P, vyberte parameter a podržte P 2 sekundy na uloženie. Bodka pri čísle označuje aktívnu voľbu. Menu 00 a krátke P ukončí programovanie; bežný časový limit je 60 sekúnd, pri učení rádia 25 sekúnd. Nový parameter bez potvrdenia nepredpokladajte za uložený.
Tabuľky uvádzajú voľby a postup ich uloženia. Po nastavení skontrolujte aktívny parameter a funkciu celej brány. Uvedené sú verejné menu; servisné nastavenia sily, rýchlosti a hraníc reverzácie patria odborníkovi.
Menu 30 a 31 – parametre relé
| Parameter | Význam |
|---|---|
| 00 | Funkcia osvetlenia: externé pre 30, interné pre 31. Menu 30/00 zapne 26;31/00 zapne 22. |
| 01 / 02 / 03 | Hlásenie otvorenej / zatvorenej / čiastočne otvorenej polohy. |
| 04 | Impulzný signál pri poveli otvorenia; v menu 30 pre externé relé aj pri čiastočnom otvorení. |
| 05 | Chybové hlásenie. |
| 06 | Trvalý signál pri rozbehu/predbežnej výstrahe. |
| 07 | Blikanie pri rozbehu/predbežnej výstrahe. |
| 08 | Relé zopnuté počas pohybu, rozopnuté v koncových polohách. |
| 09 | Hlásenie servisného intervalu In. |
| 10 | Blikanie pri rozbehu/predbežnej výstrahe iba pri zatváraní. |
Pri parametroch 01–10 sa pre externé relé aktivuje menu 25 a pre interné relé menu 20. Predbežné varovanie je účinné iba s aktivovaným menu 32. Zmenu relé preto vždy skontrolujte spolu s automaticky súvisiacim menu.
Menu 32, 34 a 35 – časové voľby
| Parameter menu 32 | Čas / funkcia |
|---|---|
| 00 | vypnutá |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parameter menu 34 | Čas / funkcia |
|---|---|
| 00 | vypnuté |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parameter menu 35 | Čas / funkcia |
|---|---|
| 00 | vypnuté |
| 01 | rovnako ako 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatiku 34/35 aktivujte až po naučení fotobunky. Pri ich zapnutí sa automaticky nastaví predbežná výstraha 32/02, teda 2 sekundy. Počas automatického zatvárania nový povel bránu zastaví. Čiastočné otvorenie nastavíte menu 36; ak je príliš blízko zatvorenej polohy, jednotka ohlási chybu 1 a použije najmenšiu prípustnú pozíciu.

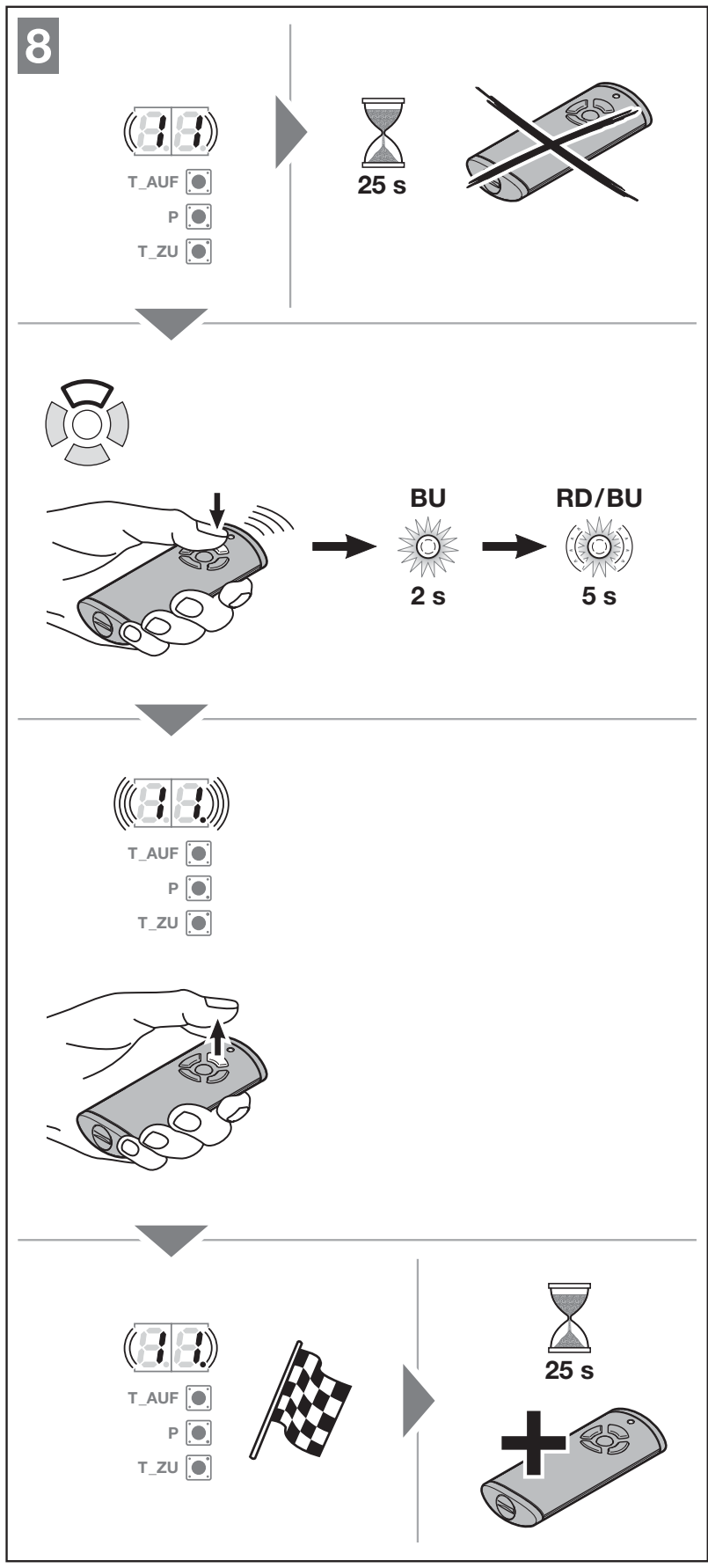

Uloženie diaľkových ovládačov
Integrovaný prijímač ukladá najviac 150 rádiových kódov, rozdelených medzi funkcie. Po prekročení kapacity sa mažú najstaršie kódy. Ak ten istý kód uložíte k inej funkcii, jeho pôvodné priradenie zanikne. Kód nie je automaticky celý vysielač so všetkými tlačidlami.
- Brána musí stáť, bez aktívnej predbežnej výstrahy a času automatického zatvorenia.
- Zvoľte 11 pre impulz alebo 12/13/14/15 pre želanú inú funkciu a krátko stlačte P. Číslo bliká.
- Podržte tlačidlo kompatibilného vysielača v režime vysielania kódu; pri zobrazenom type BiSecur sa po približne 5 s strieda červená/modrá LED.
- Keď číslo menu na pohone bliká rýchlo, kód bol rozpoznaný. Uvoľnite tlačidlo. Ďalší kód možno pridať do 25 s.
- Krátkym P učenie prerušíte; cez 00 a P sa vrátite do prevádzky. Každú uloženú funkciu následne vyskúšajte pri zabezpečenom priestore.
Spätné hlásenie stavu vyžaduje vhodný obojsmerný vysielač s funkciou kontroly polohy; samotná frekvencia 868 MHz túto vlastnosť nepotvrdzuje. Nie každý vysielač má tlačidlo stavu alebo rovnaký postup batérie. Pri zdieľaní kódu a resete konkrétneho vysielača použite jeho vlastný návod.
Dodatočné pripojenie externého prijímača
Pri dodatočnom pripojení externého rádiového prijímača výrobca požaduje vymazať rádiové kódy integrovaného prijímača cez menu 19. Tento úkon vymaže všetky jeho uložené vysielače a funkcie; pred vykonaním si zaznamenajte používané ovládače a ich priradenia. Kódy potom naučte na externom prijímači podľa jeho vlastného návodu. Anténové lanko externého prijímača nesmie priliehať ku kovovým predmetom.
Vymazanie rádia a výrobný reset
Menu 19 – vymazať všetky kódy
Zvoľte 19 a podržte P 5 sekúnd. Číslo 19 najprv 5 sekúnd pomaly bliká, potom približne 3 sekundy rýchlo; trvalé 19. potvrdí vymazanie. Vymažú sa všetky vysielače a všetky funkcie. Tento postup nepodporuje samostatné vymazanie jedného tlačidla alebo jednej funkcie.
Reset pohonu na výrobné nastavenia
Výrobný reset obnoví nastavenia a vymaže naučené dráhy a sily; rádiové kódy zostanú zachované. Menu 10 je iba nové učenie dráhy/síl, menu 19 samostatne maže rádio. Tieto tri úkony nezamieňajte.

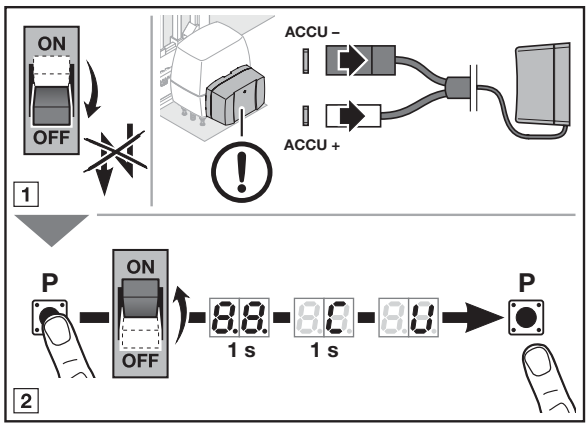

- Odpojte sieť aj núdzový akumulátor podľa obrázka. Zabezpečte bránu proti pohybu.
- Podržte tlačidlo P a obnovte sieťové napájanie.
- P držte počas zobrazení 8.8. a C až po U, potom ho uvoľnite.
- Zvoľte správny typ 02 pre LineaMatic P a celé uvedenie do prevádzky vykonajte nanovo. Skontrolujte aj zachované ovládače, bezpečnosť, časy a sily.
Referenčný chod po odblokovaní alebo výpadku
Po neznámej polohe po výpadku alebo po trojnásobnom zásahu obmedzenia sily môže byť potrebný referenčný chod. Nasledujúci impulz ho spustí iba smerom na zatvorenie, zníženou rýchlosťou a bez obmedzenia sily. Priestor musí byť zabezpečený; ak nie je chránený fotobunkou alebo iným zariadením, chod sa smie vykonať iba s výhľadom na bránu. Po ručnom odpojení bez výpadku treba po zaistení napájanie ešte raz odpojiť, aby sa nová referencia vykonala podľa návodu.

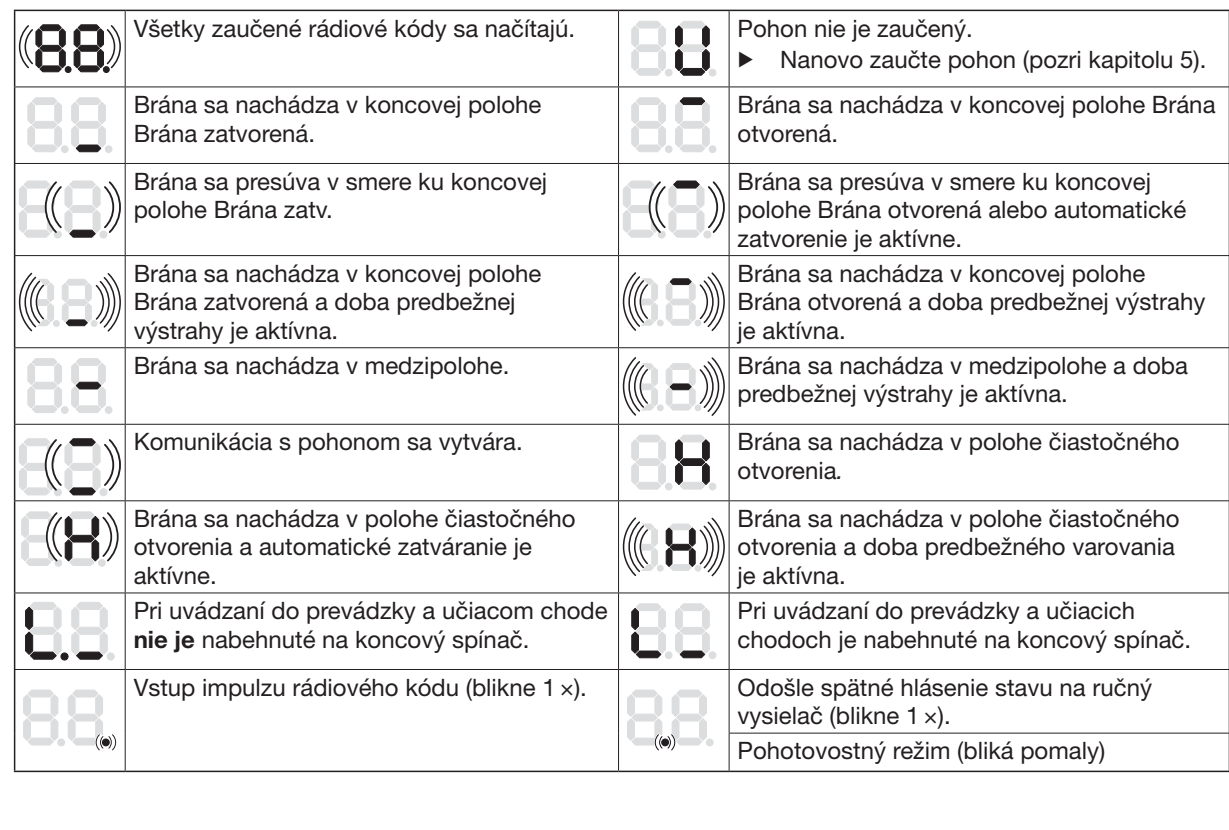

Diagnostika displeja
| Zobrazenie | Význam / postup |
|---|---|
| U | Pohon nie je naučený; vykonať uvedenie do prevádzky. |
| 8.8. | Štart alebo načítanie rádiových kódov; nejde automaticky o chybu. |
| 1 s blikajúcou bodkou | Nemožné nastavenie hranice reverzácie alebo čiastočnej polohy; skontrolovať prekážku a odstup od zatvorenej polohy. |
| 2.1 / 2.2 / 2.3 | Ochrana SE1 / SE2 / SE3: prekážka, nesprávne vyrovnanie, vedenie alebo poškodenie zariadenia. |
| 3 / 5 | Obmedzenie sily pri zatváraní / otváraní; odstrániť prekážku a skontrolovať mechanický chod, nie automaticky zvýšiť silu. |
| 4 | Prerušený HALT12–13; skontrolovať NC obvod a vedenie. |
| 6 | Systémová chyba alebo obmedzenie doby chodu; odborník preverí reset a nové učenie, pri chybe pohonu jeho opravu alebo výmenu. |
| 7 | Komunikačná chyba prídavnej dosky; preveriť vedenia, konektory a modul. |
| 8 | Neplatné zadanie alebo ovládanie; preveriť zvolenú hodnotu. |
| 9 | Zásah/porucha testovanej bezpečnosti alebo 8k2; odstrániť prekážku a preveriť ochranu. |
| 13 / 17 | Podpätie / chyba napätia; preveriť zdroj a akumulátor. |
| C | Neznámy referenčný bod; zabezpečiť priestor a vykonať referenčný chod. |
| In | Uplynul servisný interval; nechať zostavu skontrolovať. |
Údržba a bezpečné odovzdanie
Pohon výrobca označuje ako bezúdržbový, ale celá brána vyžaduje pravidelnú kontrolu. Bezpečnostné a ochranné funkcie kontrolujte mesačne, odporové hrany 8k2 a netestované ochrany podľa návodu polročne. Sledujte ľahkosť chodu, upevnenie hrebeňa, vedenie, poškodenie káblov, čistotu fotobuniek a funkciu odblokovania. Nedostatky nechajte ihneď odstrániť odborníkom.
Pred údržbou odpojte všetky zdroje a zabráňte opätovnému zapnutiu. Po montáži a zmenách technik preverí účinnosť ochrany, reverzáciu a prevádzkové sily. Používateľa zaškolí, odovzdá návody a výstražný štítok upevní viditeľne na bránu. Deti sa nesmú hrať v pohybovom priestore; prechádzať možno až po úplnom zastavení.
Technické vlastnosti Hörmann LineaMatic P 4554309
| Parameter | Hodnota |
|---|---|
| Model / voľba typu | LineaMatic P /02 |
| Maximálna šírka / výška brány | 8000 mm /2000 mm |
| Max. hmotnosť – po zemi / samonosná | 500 kg /400 kg |
| Sieť | 230/240 V AC,50/60 Hz; dovolený rozsah 170–260 V AC. |
| Riadiace napätie | 24 V/37 V DC, prepínateľné vnútorné riadenie; nejde o univerzálny výstup pre príslušenstvo. |
| Napájanie príslušenstva | 24 V DC;5=plus,20=0 V; súhrnne max.250 mA. |
| Rádiová frekvencia / pamäť | 868 MHz / najviac 150 rádiových kódov |
| Krytie / teplota | IP44 /−20 až+60 °C |
| Maximálna vlhkosť | 93%, nekondenzujúca |
| Pohotovostná spotreba | Menej než 0,5 W |
| Koncové polohy | Magnetický jazýčkový snímač REED a elektronicky naučené polohy/sily. |
| Cykly za deň/hodinu | Podľa výrobného štítku. |
| Skriňa | Kovový odliatok a plast vystužený sklenými vláknami, odolné voči poveternostným vplyvom. |

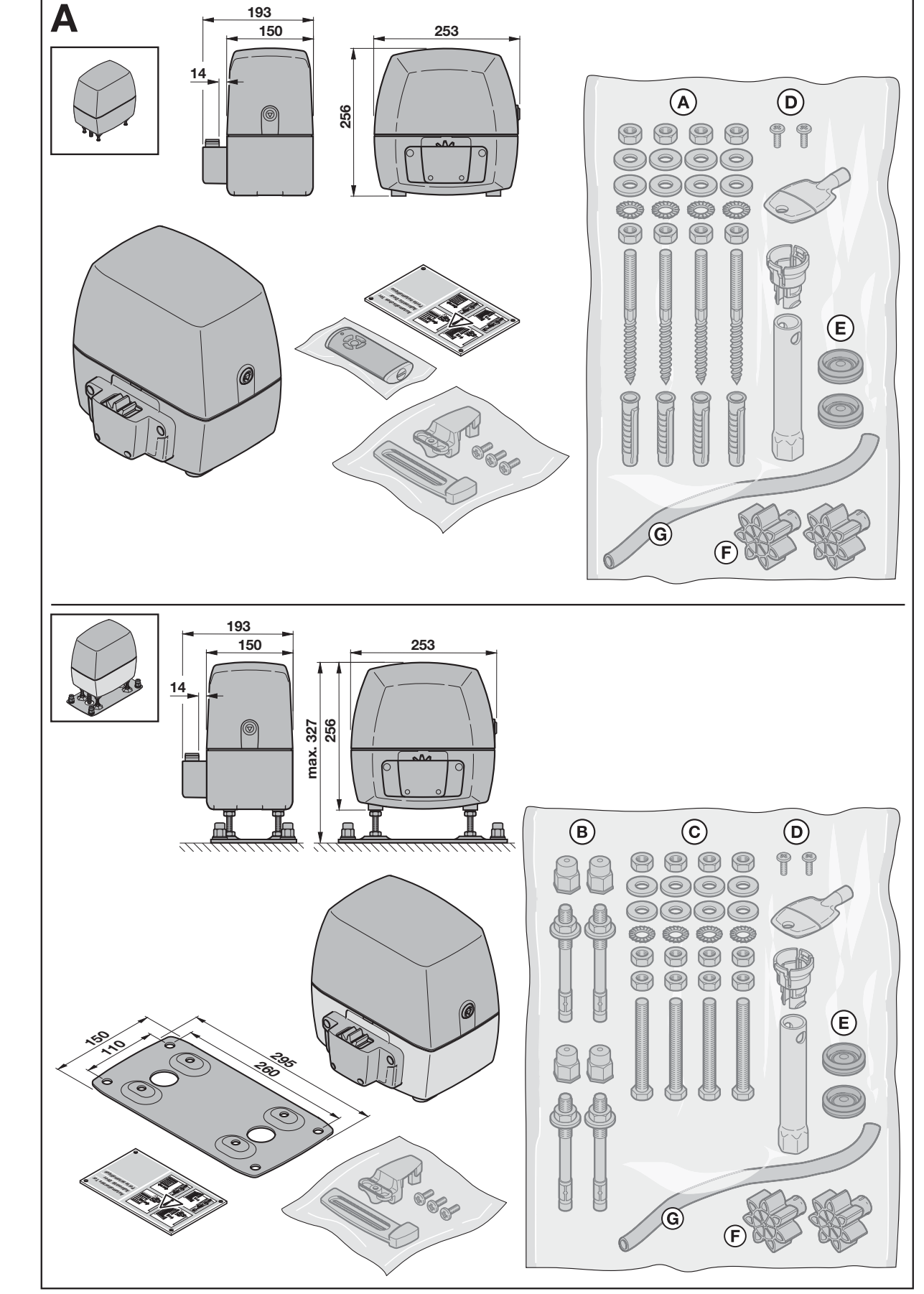

Rozmerový výkres uvádza skriňu 193 × 253 × 256 mm. Pri osadení na podlahovej platni je celková výška nastaviteľná až na 327 mm; zobrazená platňa má pôdorys 260 × 295 mm. Konkrétnu montážnu výšku voči hrebeňu zvoľte podľa rozmeru A, nie iba podľa vonkajších rozmerov krytu.
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
