Priestor
- svetlá šírka prejazdu ŠP,
- strana a smer odsúvania brány,
- voľný priestor pre celé krídlo vrátane protiváhy,
- výškové pomery terénu po celej dráhe.
Manuál pre samonosnú posuvnú bránu od 7 do 10 m
Technický návod · výroba svojpomocne · samonosná brána
Praktický postup pre brány so svetlou šírkou prejazdu 7,0 až 10,0 m: dva betónové základy, kabeláž, vozíky, vedenie, pohon, zapojenie a technické výkresy.

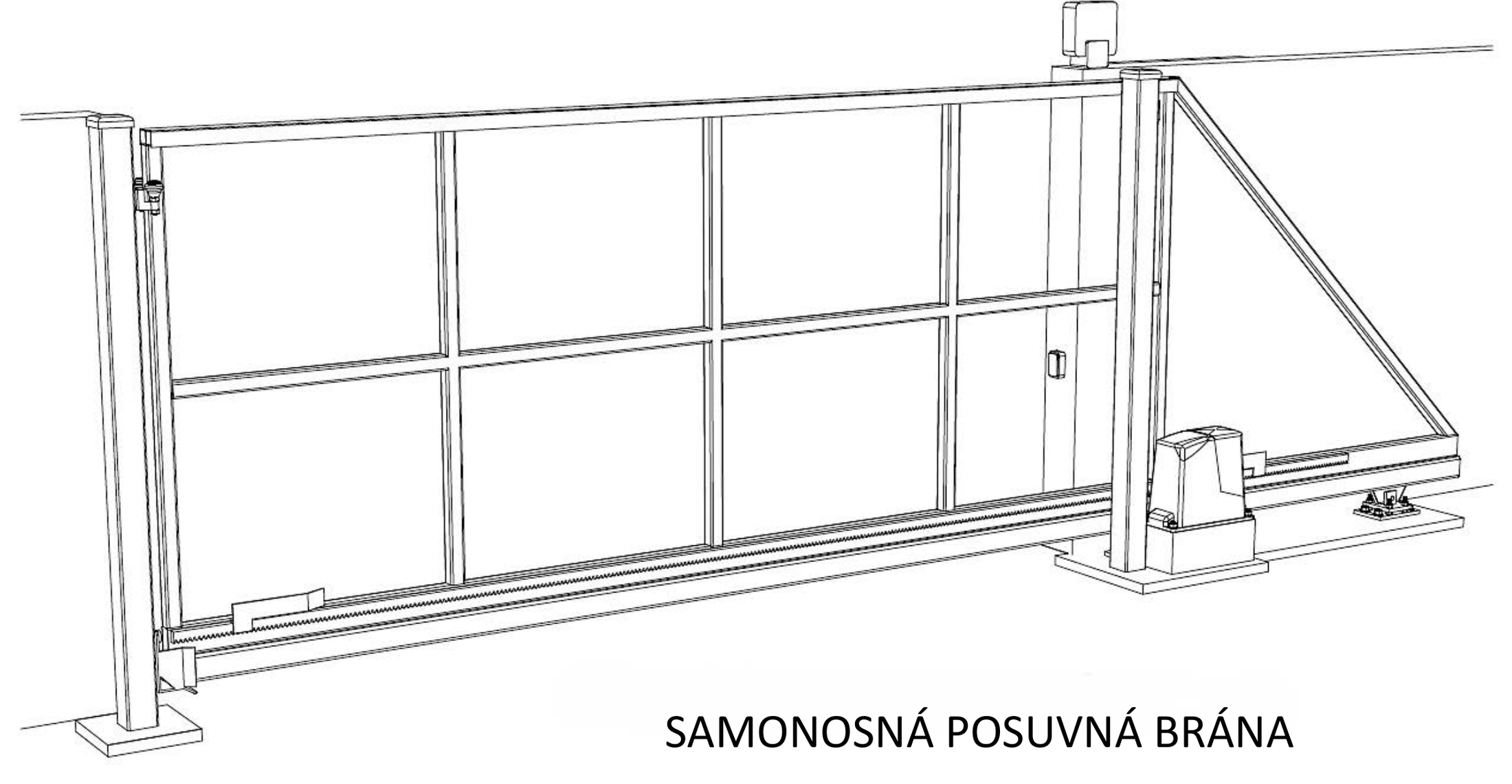

Samonosná brána pre prejazd 7,0 až 10,0 m
Pri väčšom prejazde treba zosúladiť dĺžku a hmotnosť krídla, protiváhu, nosný C-profil, počet rolničiek vozíkov, výplň, vedenie, základy a pohon. Postup nižšie začína stavebnou prípravou a pokračuje v poradí, v akom sa jednotlivé časti reálne pripravujú.
Čo si zmerať a zvoliť pred výrobou
Konštrukcia
- výška rámu a typ výplne,
- vlastná hmotnosť, hmotnosť výplne a účinok vetra,
- C-profil a vozíky navrhnuté pre konkrétne zaťaženie.
Základy
- miesto pre dva oddelené základy,
- rozstup X podľa šírky brány a typu vozíka,
- poloha montážnych dosiek a chráničiek.
Ovládanie
- ručná alebo motorická prevádzka,
- umiestnenie pohonu, fotobuniek a majáka,
- prívod elektriny a spôsob ovládania.
1. Betónové základy a umiestnenie montážnych dosiek
Zdrojový výkres pre brány nad 6,5 m používa dva samostatné základy. Základ bližšie k prejazdu má dĺžku 1 000 mm, druhý 1 400 mm a medzi nimi je medzera X. Celková dĺžka zostavy je preto 2 400 + X.
Minimálna šírka každého základu: 500 mm.
Minimálna hĺbka: 800 mm. Odporúčaná vzdialenosť Y od múrika: 50 až 100 mm.
Minimálna hĺbka: 800 mm. Odporúčaná vzdialenosť Y od múrika: 50 až 100 mm.

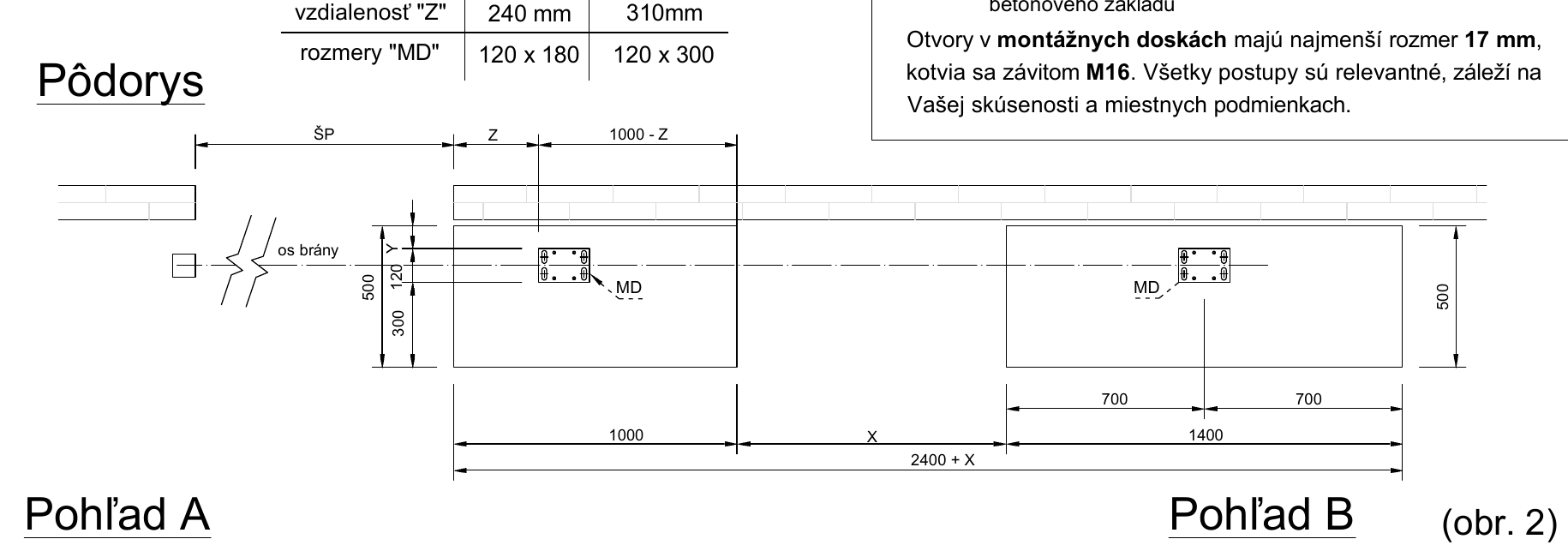

Pôdorys umiestnenia dvoch betónových základov a vozíkov

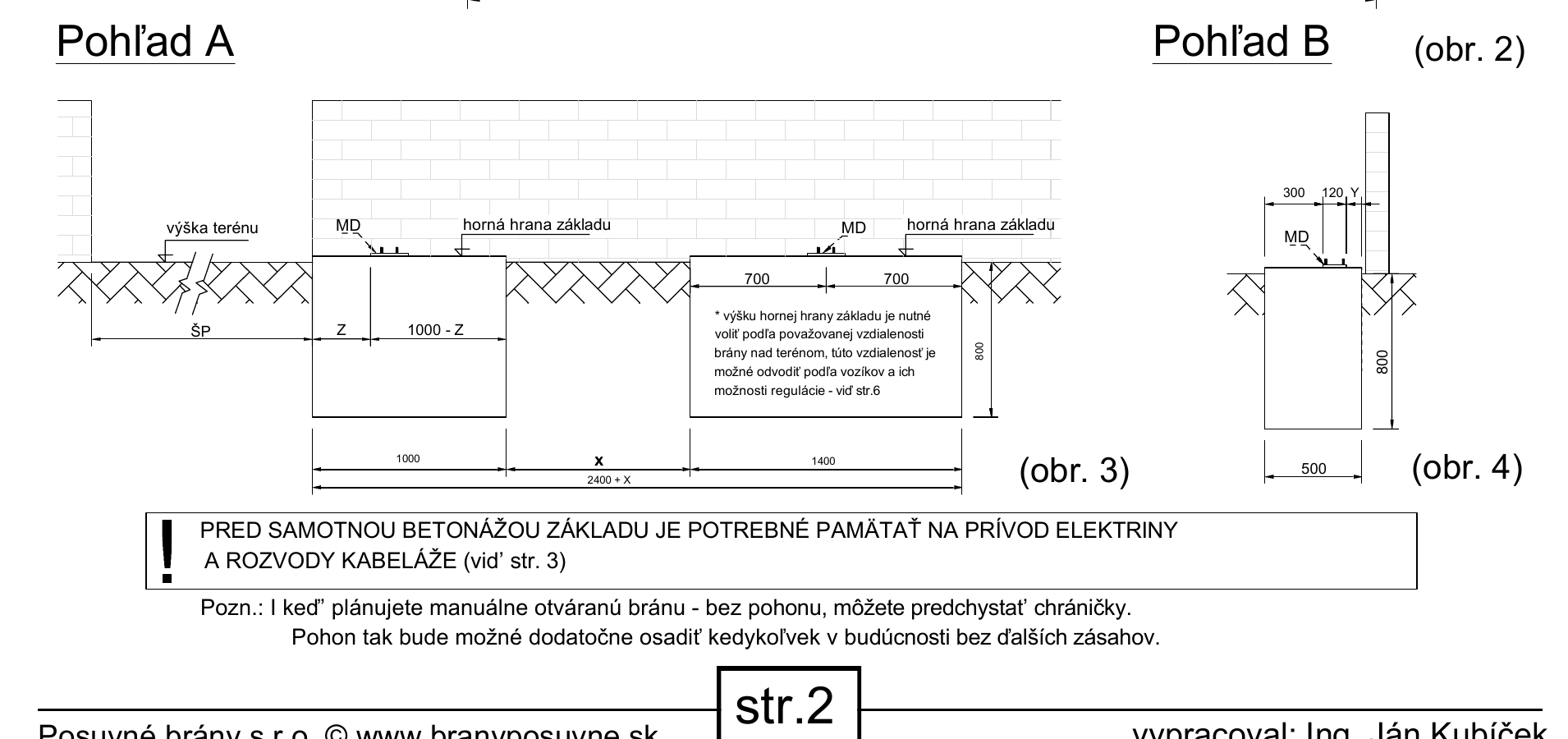

Betónové základy – pohľady A a B
Rozstup základov X podľa svetlej šírky prejazdu
| Svetlá šírka prejazdu | Vozík s 8 rolničkami | Vozík s 10 rolničkami |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
Tučné hodnoty zodpovedajú odporúčanému 10-rolničkovému variantu v zdrojovom výkrese. Rozmer X vždy odčítajte pre skutočne použitý vozík.
Umiestnenie montážnej dosky MD
| Typ vozíka | Rozmer Z | Montážna doska MD |
|---|---|---|
| 8 rolničiek | 240 mm | 120 × 180 mm |
| 10 rolničiek | 310 mm | 120 × 300 mm |
Otvory v montážnych doskách majú mať minimálne Ø 17 mm pre závit M16. Výšku hornej hrany základu určte podľa požadovanej vzdialenosti brány nad terénom a rozsahu výškovej regulácie vozíkov.

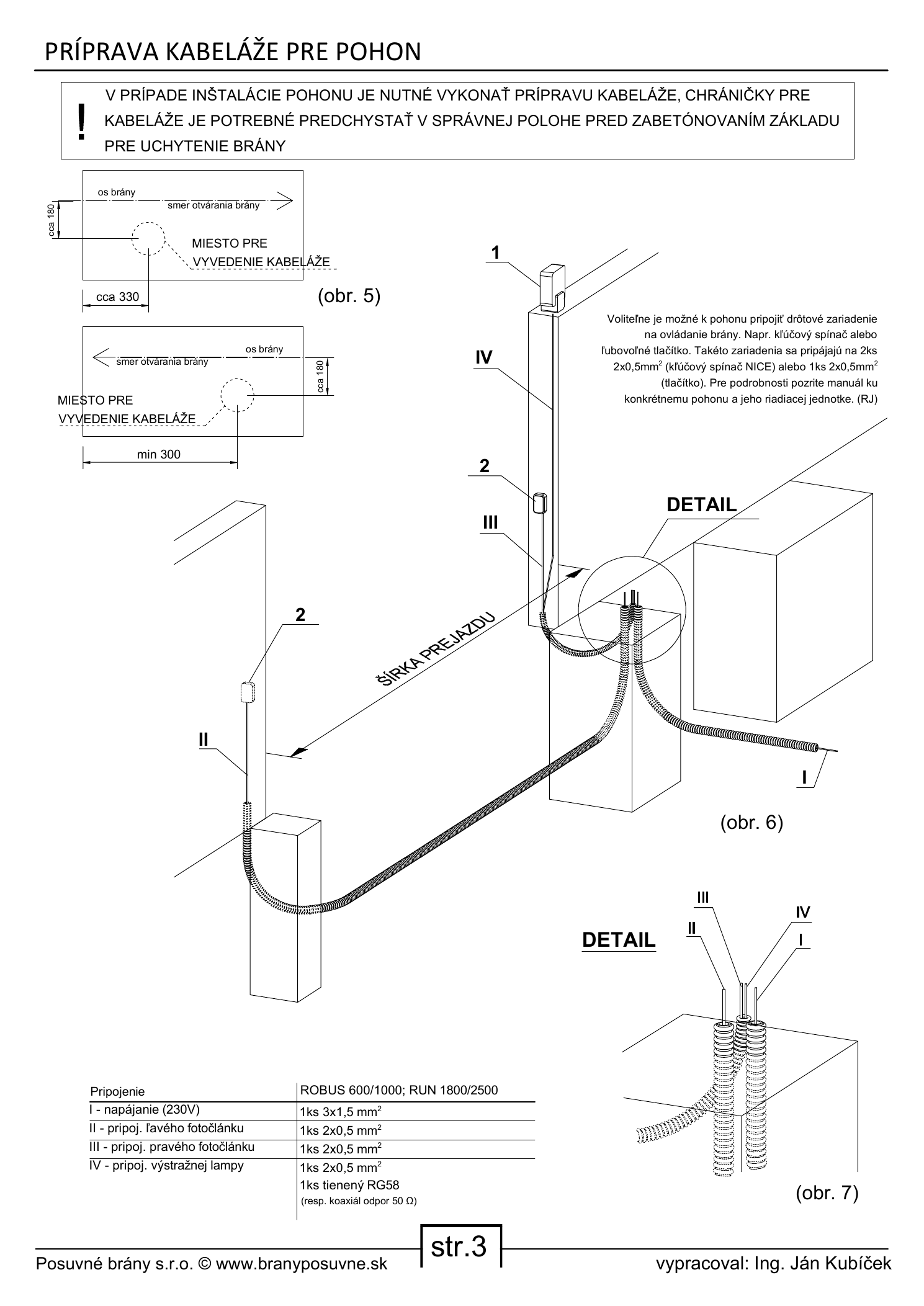

2. Príprava kabeláže a chráničiek pred betonážou
Chráničky a vývody pripravte ešte pred betonážou. Schéma nižšie zachováva celý pôvodný popis zapojenia vrátane napájania, fotobuniek, majáka, anténneho kábla a rozmerových poznámok.
| Označenie | Pripojenie | Kábel |
|---|---|---|
| I | Napájanie pohonu 230 V | 1 × 3 × 1,5 mm² |
| II | Ľavá fotobunka | 1 × 2 × 0,5 mm² |
| III | Pravá fotobunka | 1 × 2 × 0,5 mm² |
| IV | Výstražná lampa a anténa | 1 × 2 × 0,5 mm² + tienený RG58 / koaxiálny 50 Ω |

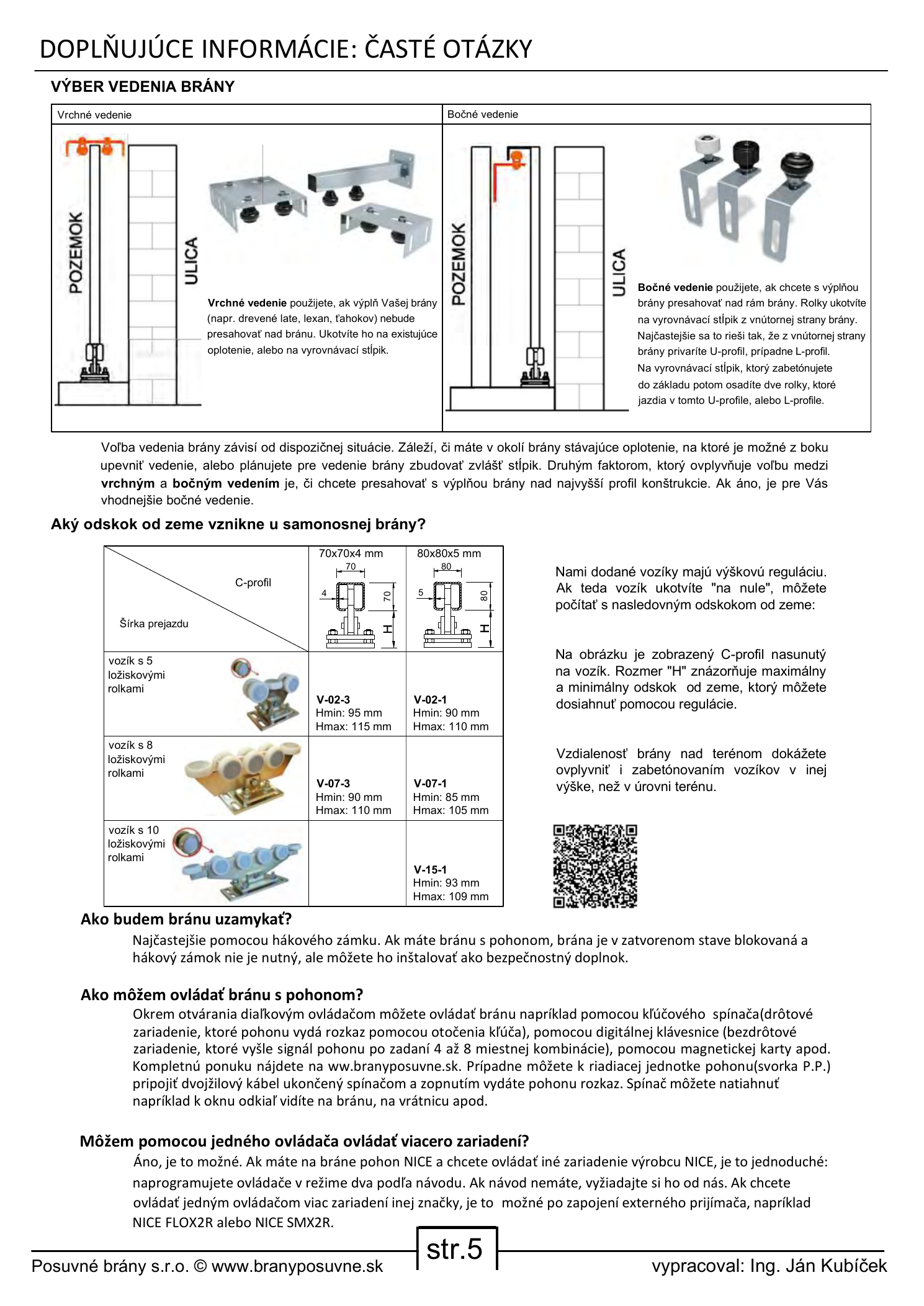

3. Vedenie brány, vozíky a výška nad terénom
Krídlo musí byť vedené zhora alebo zboku a vozíky musia zodpovedať zvolenému C-profilu. Výšku H od hornej hrany základu po spodnú hranu C-profilu určujú použité vozíky a ich nastaviteľný rozsah.
Výška H podľa C-profilu a počtu rolničiek
| C-profil | 3 rolničky | 5 rolničiek | 8 rolničiek | 10 rolničiek |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Odporúčané vozíky pre brány nad 6,5 m
Nižšie sú účelné voľby pre väčšie C-profily a zaťaženia. Konečný vozík vyberte podľa konkrétneho profilu, šírky prejazdu, celkovej hmotnosti, výplne a konštrukcie brány.
Výkyvný regulovateľný vozík, 10 nylonových roliek
Pre prejazdy do 10 m a C-profil 80; výkyvné uloženie, regulácia a nylonové kolieska.
Celokovový výkyvný regulovateľný vozík, 10 roliek
Celokovový variant pre prejazdy do 12 m a C-profil 80; montážna doska 300 × 120 mm.
CAIS SPEED ME, 8 roliek pre C-profil 95 × 86 × 5 mm
Systémový vozík s ôsmimi kovovými kolieskami pre C-profil 95 × 86 × 5 mm.
Celokovový vozík, 9 roliek pre C-profil 98 × 98 × 5 mm
Výkyvný celokovový vozík pre C-profil 98 × 98 × 5 mm; produkt uvádza prejazd do 8,5 m.
CAIS SPEED L, 8 roliek pre C-profil 140 × 140 × 6 mm
Systémový vozík s ôsmimi kovovými kolieskami pre veľký C-profil 140 × 140 × 6 mm.

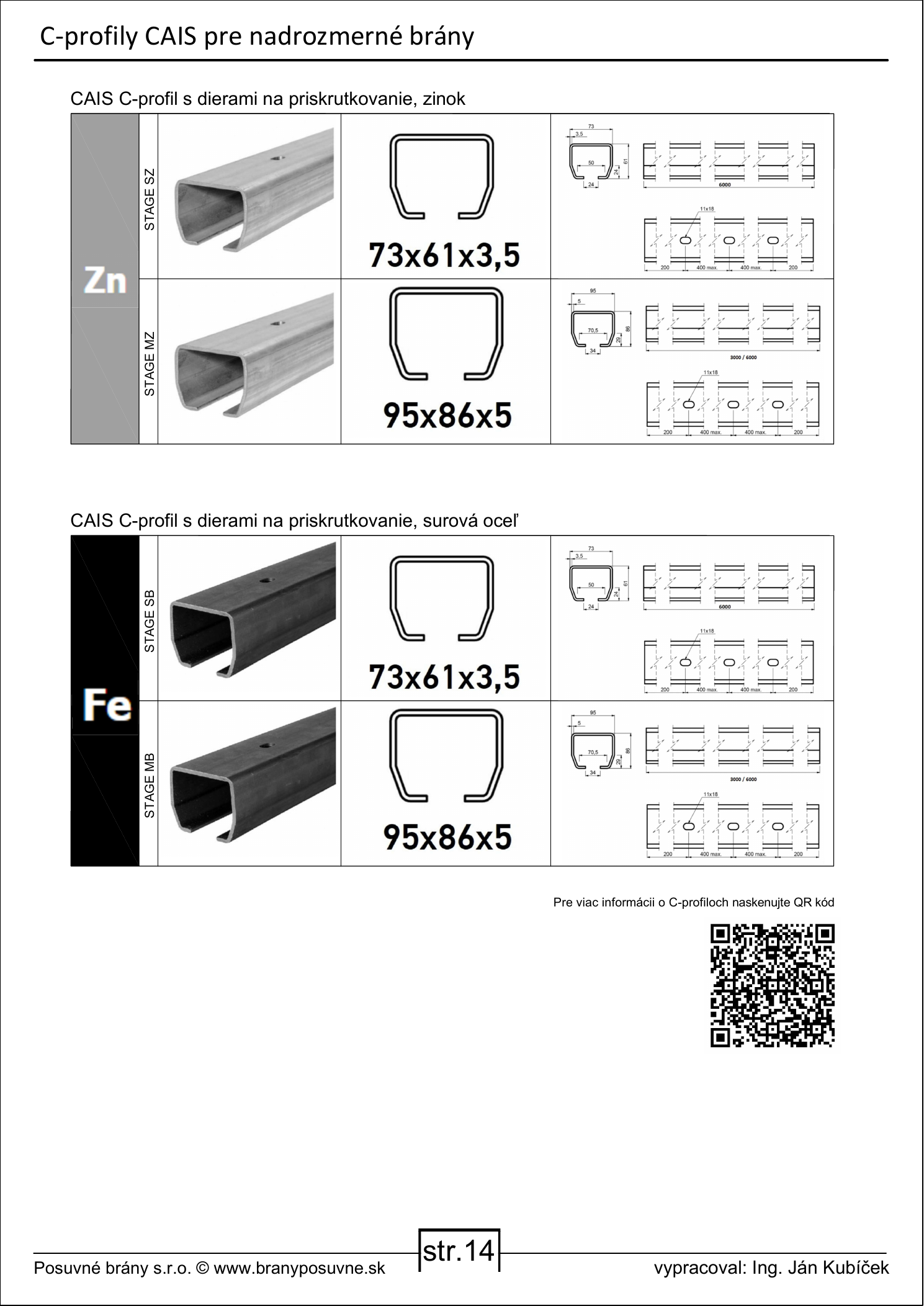

C-profily pre väčšie samonosné brány
Zdrojové výkresy pracujú s profilom 80 × 80 × 5 mm. Pri vyššom zaťažení sú v ponuke aj robustnejšie systémy; konkrétny rozmer preto vyberte až po overení hmotnosti, výplne, vetra a zodpovedajúcich vozíkov.
C-profil 80 × 80 × 5 mm, Fe
Rozmer použitý v zdrojových výkresoch pre prejazd 7,0 až 10,0 m.
CAIS 95 × 86 × 5 mm, Zn
Profil s dierami na priskrutkovanie; robustnejšia systémová možnosť.
C-profil 98 × 98 × 5 mm, Fe
Väčší oceľový profil pre individuálne dimenzované zostavy.
C-profil 140 × 140 × 6 mm, Zn
Najväčší zobrazený profil pre samostatne overené veľké konštrukcie.

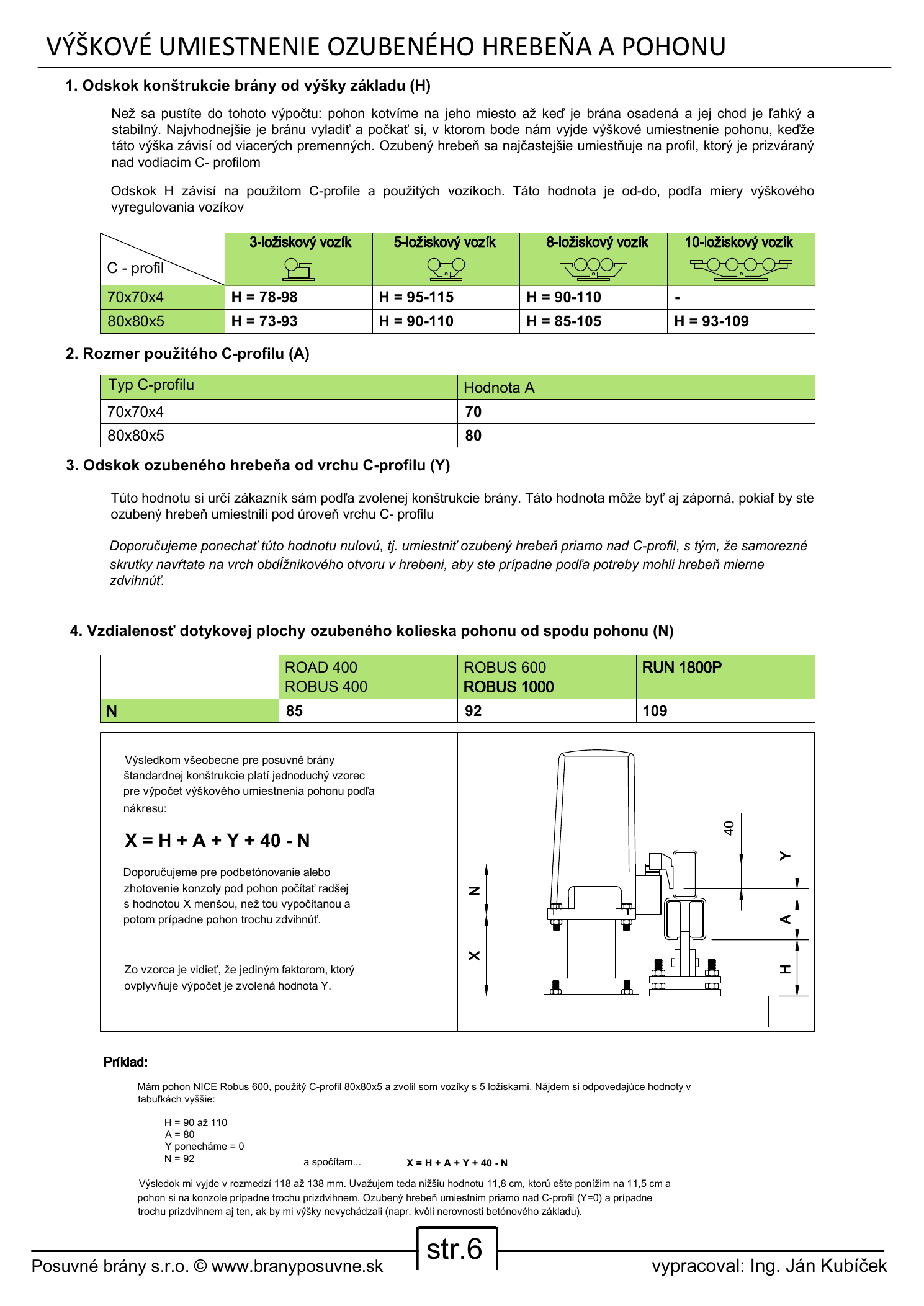

4. Výška pohonu a ozubeného hrebeňa
Výška podstavca pohonu X závisí od výšky vozíka H, výšky C-profilu A, požadovanej medzery Y pod hrebeňom a rozmeru N konkrétneho pohonu.
X = H + A + Y + 40 − N
| Prvok | Variant | Rozmer |
|---|---|---|
| A – výška C-profilu | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – výška pastorka pohonu | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |

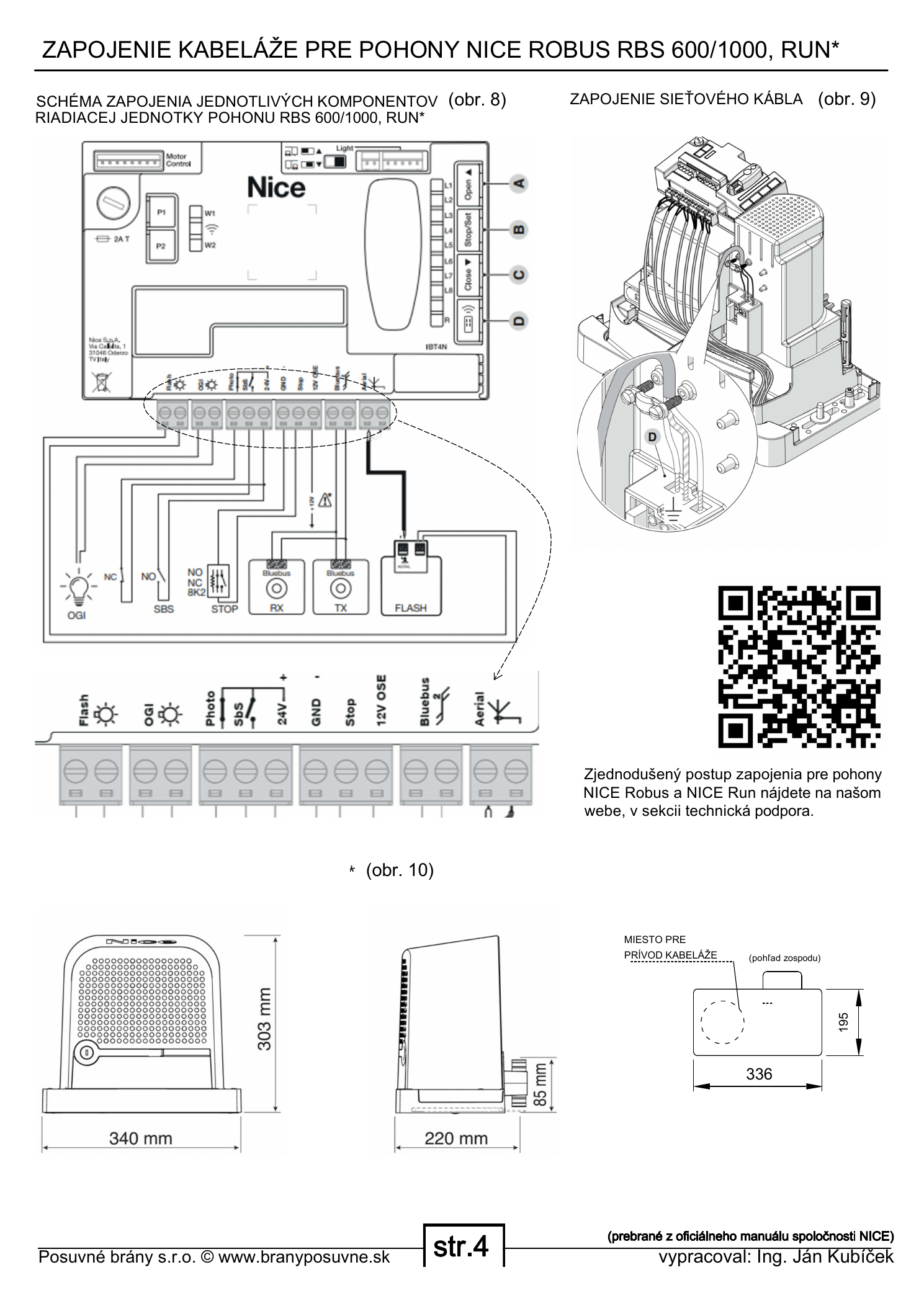

5. Schémy zapojenia pohonov
RBS600 a RBS800 patria do novej generácie pohonov NICE ROBUS. Starší RB1000 a pohon RUN1800 majú vlastné schémy zapojenia.
NICE ROBUS RBS600 a NICE ROBUS RBS800
Zostava NICE ROBUS RBS600 (D) | Zostava NICE ROBUS RBS800 (D)

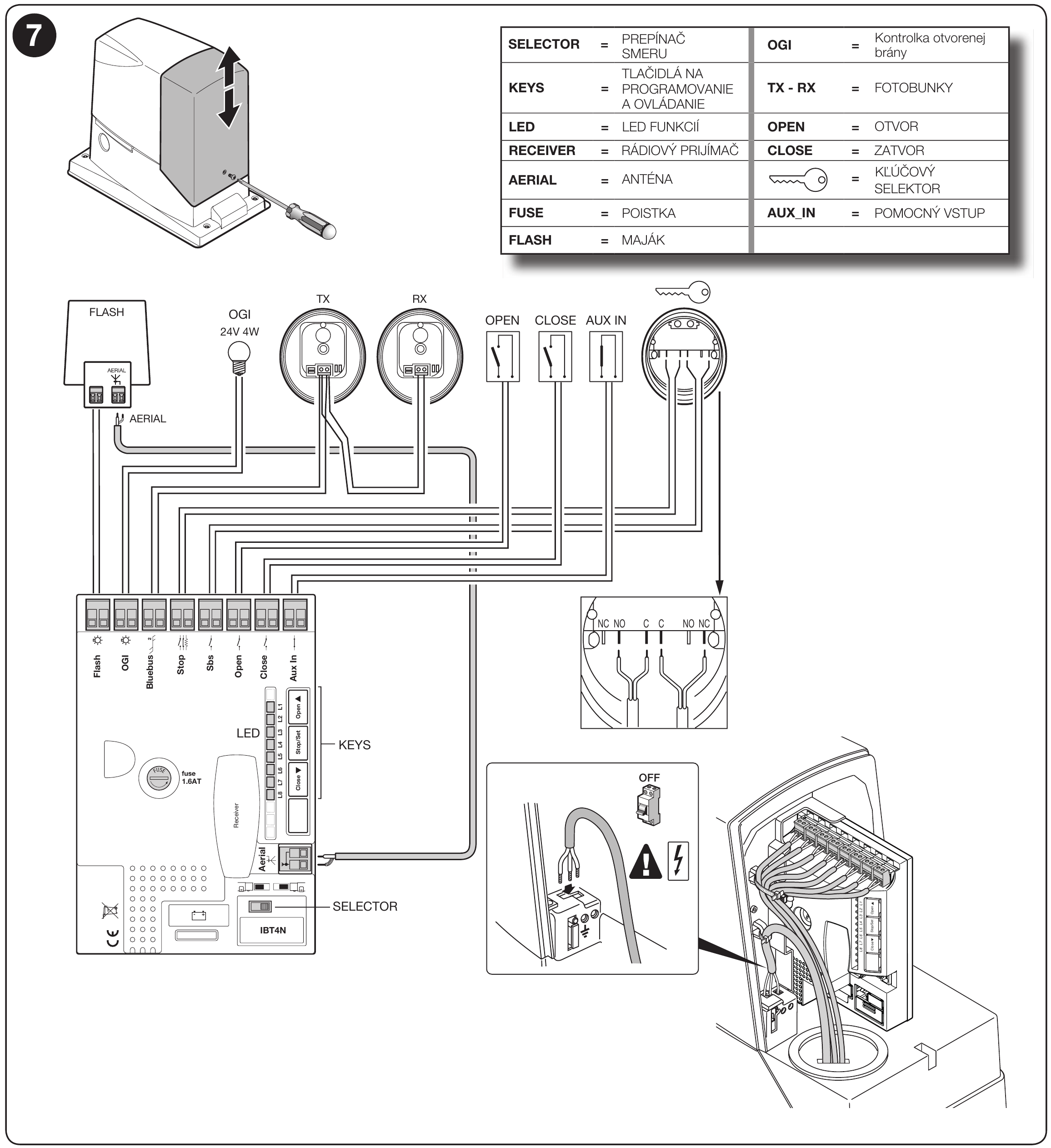

NICE ROBUS RB1000
NICE RUN1800
NICE RUN1800 používa elektromotor na 230 V AC, zatiaľ čo ROBUS RBS600/RBS800 a starší RB1000 majú motor na 24 V DC. To je hlavný rozdiel v napájaní samotného motora. Do elektrickej siete 230 V sa pripájajú oba typy pohonov.
Riadiaca jednotka RUA1 má podobné základné funkcie ako ROBUS. Podporuje automatické zatváranie, čiastočné otvorenie a pripojenie fotobuniek BlueBUS. Rozloženie svoriek a konkrétne zapojenie sa však líšia.

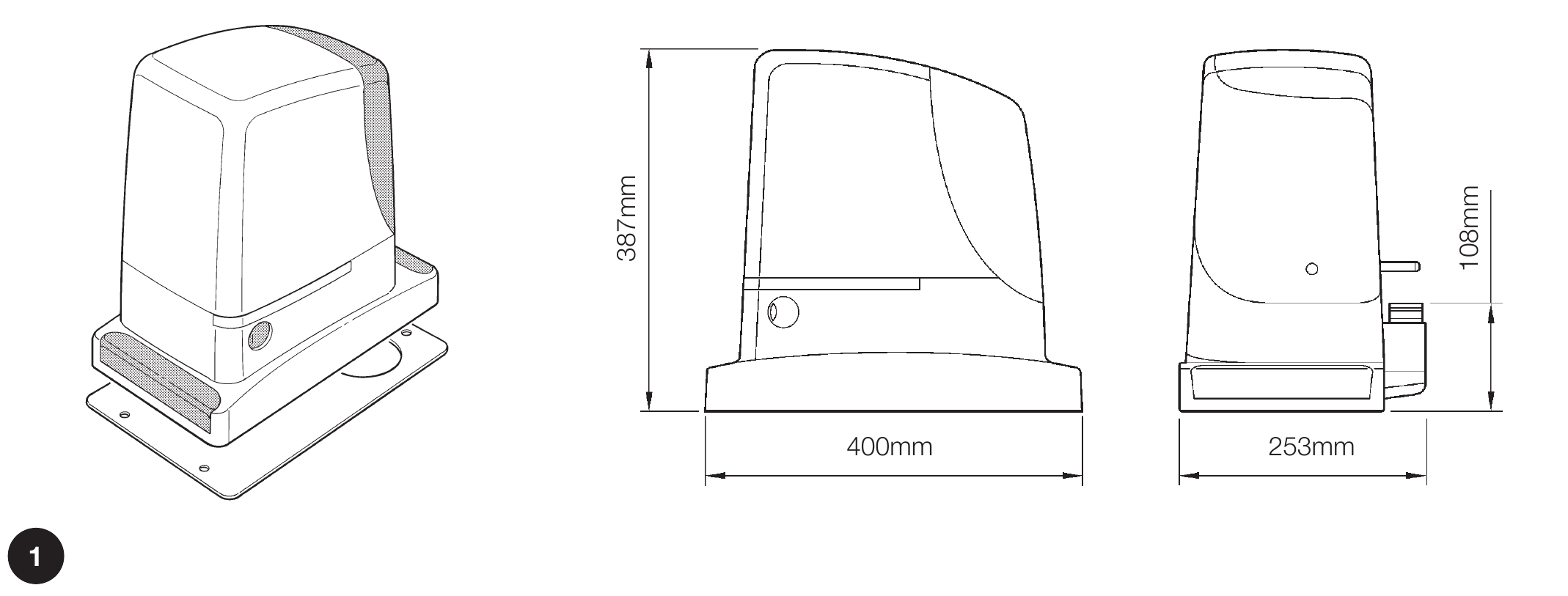

Rozmery pohonu RUN1800
400 × 255 × 390 mm (dĺžka × šírka × výška) podľa technickej tabuľky výrobcu.
Rozmerový nákres uvádza 400 × 253 × 387 mm, technická tabuľka v tom istom návode 400 × 255 × 390 mm.
Rozmerový nákres v návode (PDF, strana 4) | Technické údaje (PDF, strana 24)

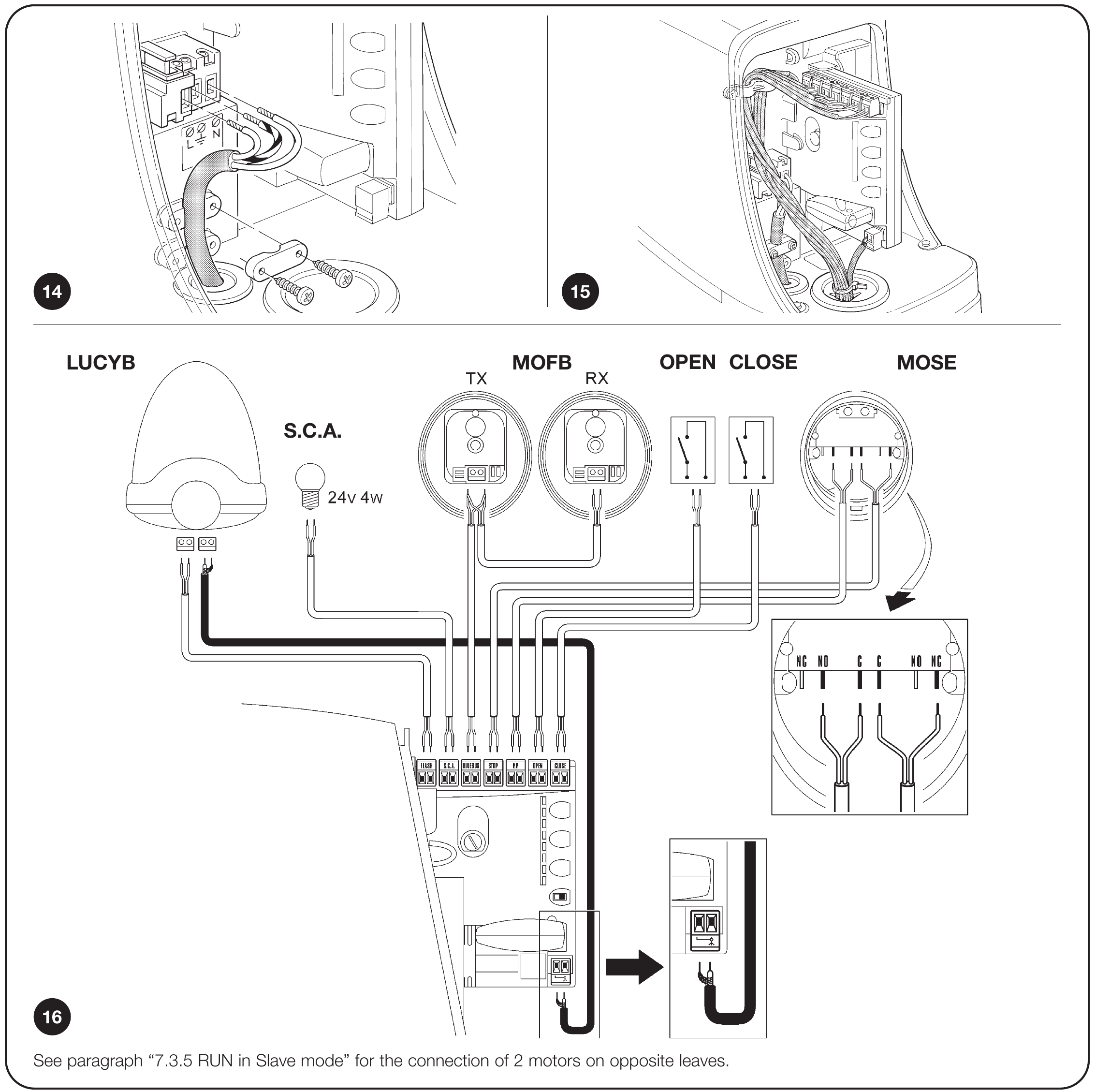

Pripojenie riadiacej jednotky RUA1
Schéma RUN1800 zobrazuje pôvodné príslušenstvo LUCYB, MOFB a MOSE. Nejde o vyobrazenie aktuálnej sady.
6. Súhrnná tabuľka rozmerov a hmotností
Platí pre nižšie uvedené výkresy. Rozmery, vlastná hmotnosť a maximálne zaťaženia patria ku konkrétnym zostavám na týchto výkresoch.
| Šírka prejazdu | Celková dĺžka brány | Vlastná hmotnosť brány | Max. zaťaženie na meter | Max. hmotnosť výplne |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
Porovnanie joklov so stenou 2, 3 a 4 mm
Pri rovnakých vonkajších rozmeroch má hrubší jokel vyššiu hmotnosť. Nasledujúca tabuľka porovnáva hmotnosť samotných joklov rámu a spodného vystuženia podľa spotreby materiálu uvedenej vo výkresoch. Nezahŕňa nosný C-profil 80 × 80 × 5 mm, výplň, kovanie ani ďalšie diely, preto nejde o vlastnú hmotnosť celej brány z tabuľky vyššie.
| Šírka prejazdu | Dĺžka brány | Stena 2 mm | Stena 3 mm | Stena 4 mm |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Ako vybrať rám: Bránu dimenzujte tak, aby bola čo najľahšia, ale zároveň mala dostatočnú pevnosť a tuhosť pre zvolenú výplň aj zaťaženie vetrom. Ak použijete jokle inej veľkosti alebo s inou hrúbkou steny, zmení sa hmotnosť aj správanie rámu. Hrubší rám zároveň viac zaťažuje C-profil a vozíky. Prípustnú hmotnosť výplne preto nemožno zvýšiť iba pomerom hrúbok steny.
Hodnoty maximálneho zaťaženia a hmotnosti výplne z prvej tabuľky sa na varianty so stenou 3 a 4 mm automaticky neprenášajú. Toto porovnanie počíta hmotnosť materiálu, nie novú nosnosť brány.
Podklady a výpočet hmotnosti
Vo všetkých troch stĺpcoch zostávajú rovnaké vonkajšie rozmery joklov a rovnaká spotreba materiálu. Mení sa iba hrúbka steny. Spotreba je prebratá zo súpisu vo výkrese, nie z presného rezného plánu. Hmotnosť hotového rámu ovplyvnia aj odrezky, zvary, povrchová úprava a tolerancie dodaných profilov.
| Prejazd | Jokel 60 × 40 mm | Jokel 80 × 40 mm |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
Pri prejazde 9,0 m je spotreba jokla 80 × 40 mm súčtom 13 + 37 m, pri 9,5 m je to 27 + 39 m a pri 10,0 m 29 + 41 m. Súčet zahŕňa aj spodné vystuženie uvedené vo výkrese.
| Vonkajší rozmer | Stena 2 mm | Stena 3 mm | Stena 4 mm |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Výpočet: hmotnosť = dĺžka jokla 60 × 40 × jeho hmotnosť na meter + dĺžka jokla 80 × 40 × jeho hmotnosť na meter. Napríklad pre prejazd 7,0 m a stenu 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg joklov.
Merné hmotnosti sú z rozmerovej tabuľky výrobcu SSAB, overené 11. 9. 2026. Slúžia ako referenčné hodnoty pre hmotnostné porovnanie, nie ako potvrdenie výrobcu alebo pevnostnej triedy materiálu použitého vo výkresoch.
Nezhody vo výkresoch: Pri prejazde 8,5 a 10,0 m sa označenie spodného jokla v reze líši od súpisu materiálu, uvádza stenu 3 mm namiesto 2 mm. Pri 9,5 a 10,0 m sa v reze rámu objavuje 60 × 40 mm, kým pohľad a súpis uvádzajú 80 × 40 mm. Porovnanie vyššie používa výslovne súpis materiálu. Pôvodné výkresy ani ich zaťaženia tým neopravujeme.
7. Technické výkresy jednotlivých šírok brány
Každý náhľad je odkazom na plné rozlíšenie. Prehľadová tabuľka vyššie uvádza rozhodujúce rozmery a hmotnosti aj ako text; výkresy zachovávajú členenie rámu, rezy, kóty a zaťaženia vozíkov.

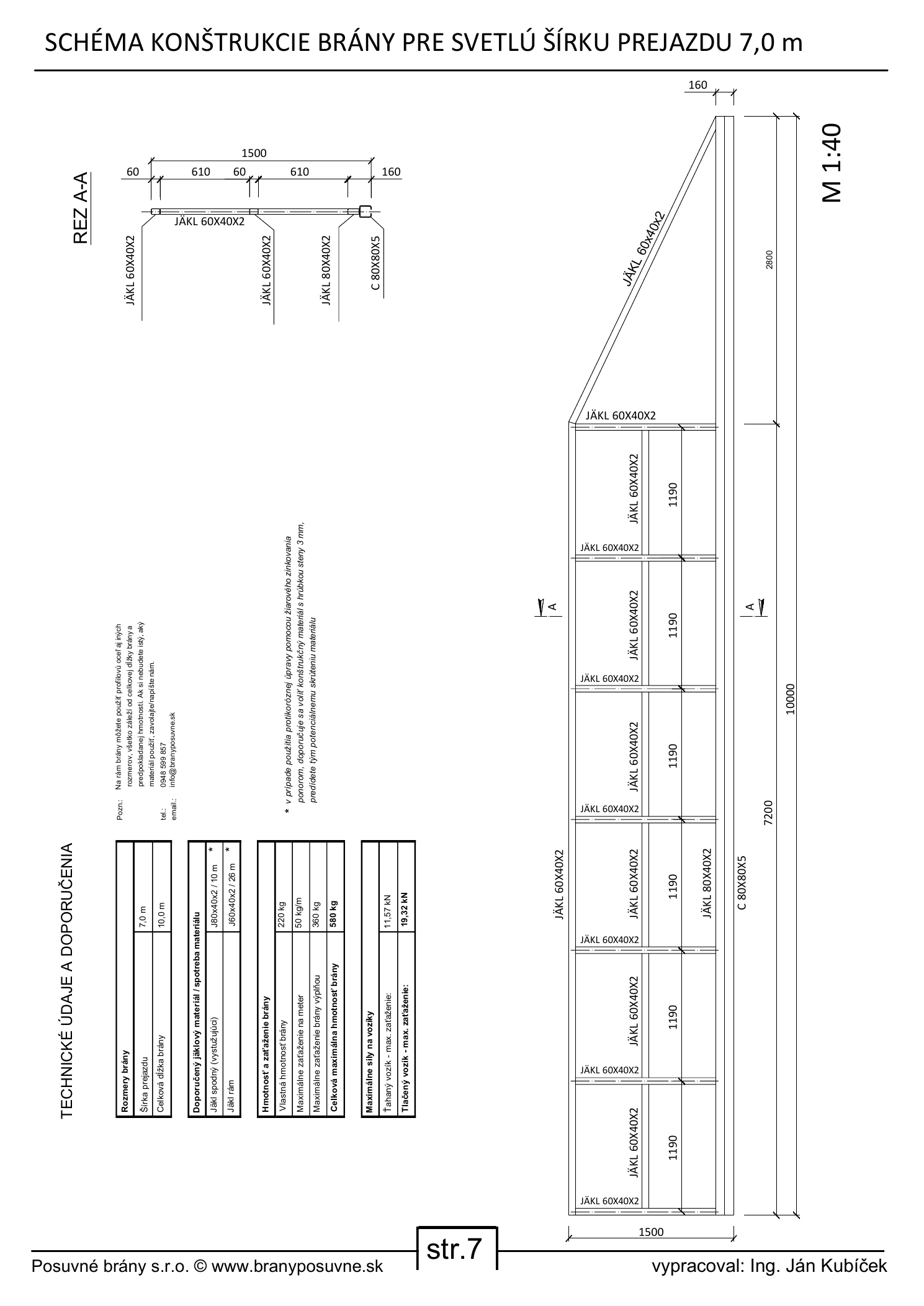

Prejazd 7,0 m
Celková dĺžka 10 000 mm, rám 7 200 mm, protiváha 2 800 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.

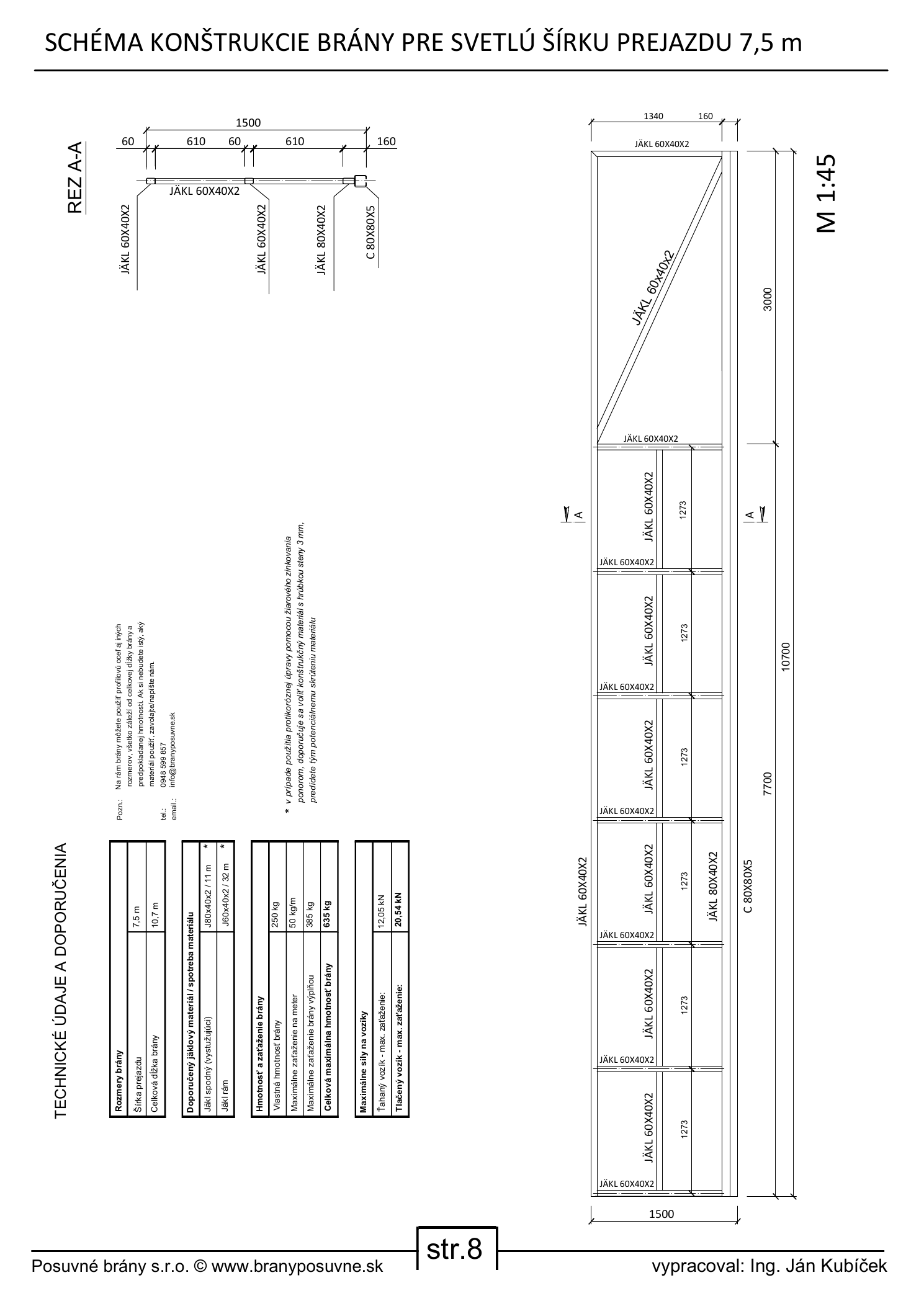

Prejazd 7,5 m
Celková dĺžka 10 700 mm, rám 7 700 mm, protiváha 3 000 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.

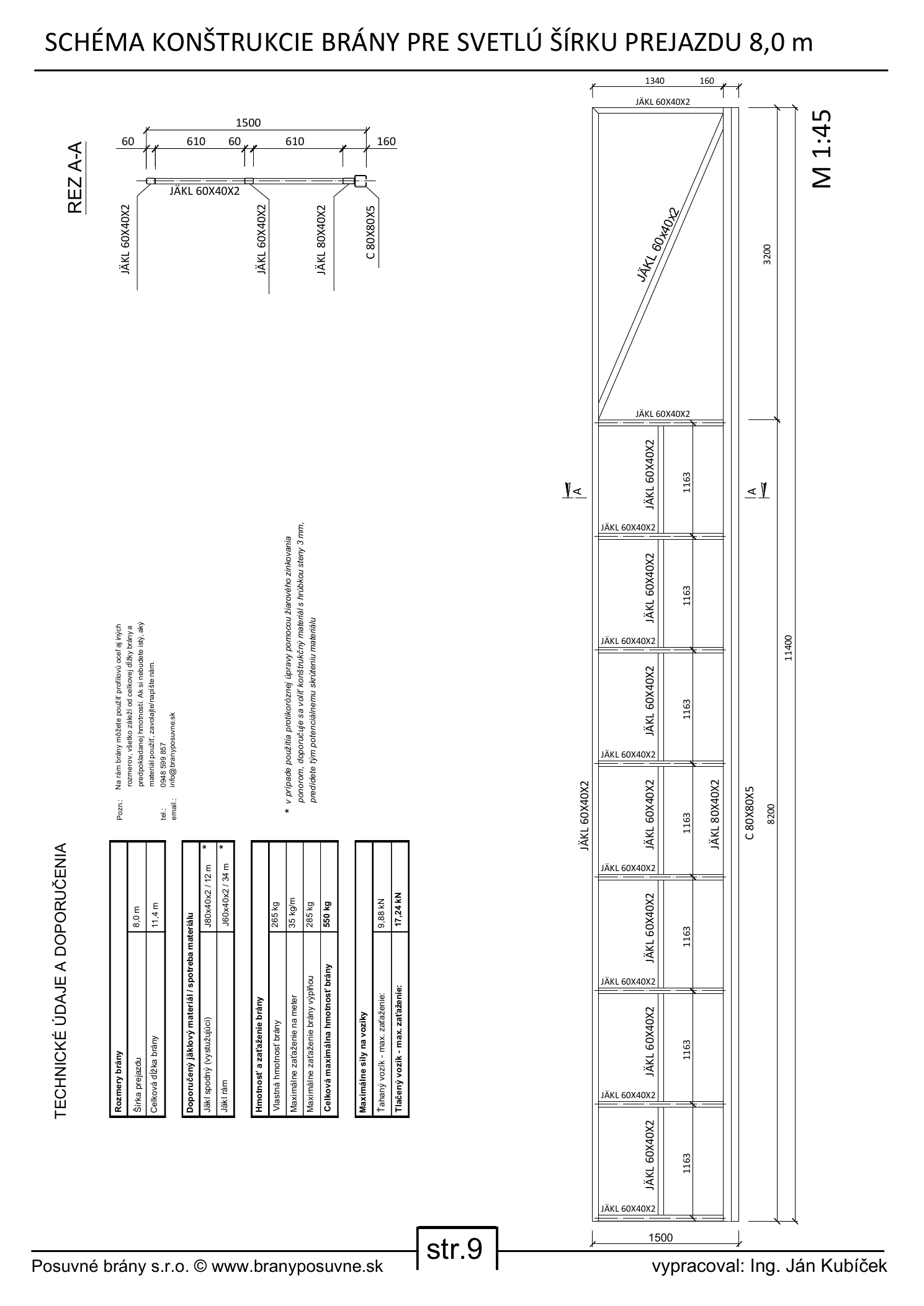

Prejazd 8,0 m
Celková dĺžka 11 400 mm, rám 8 200 mm, protiváha 3 200 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.
Prejazd 8,5 m
Celková dĺžka 12 100 mm, rám 8 700 mm, protiváha 3 400 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.

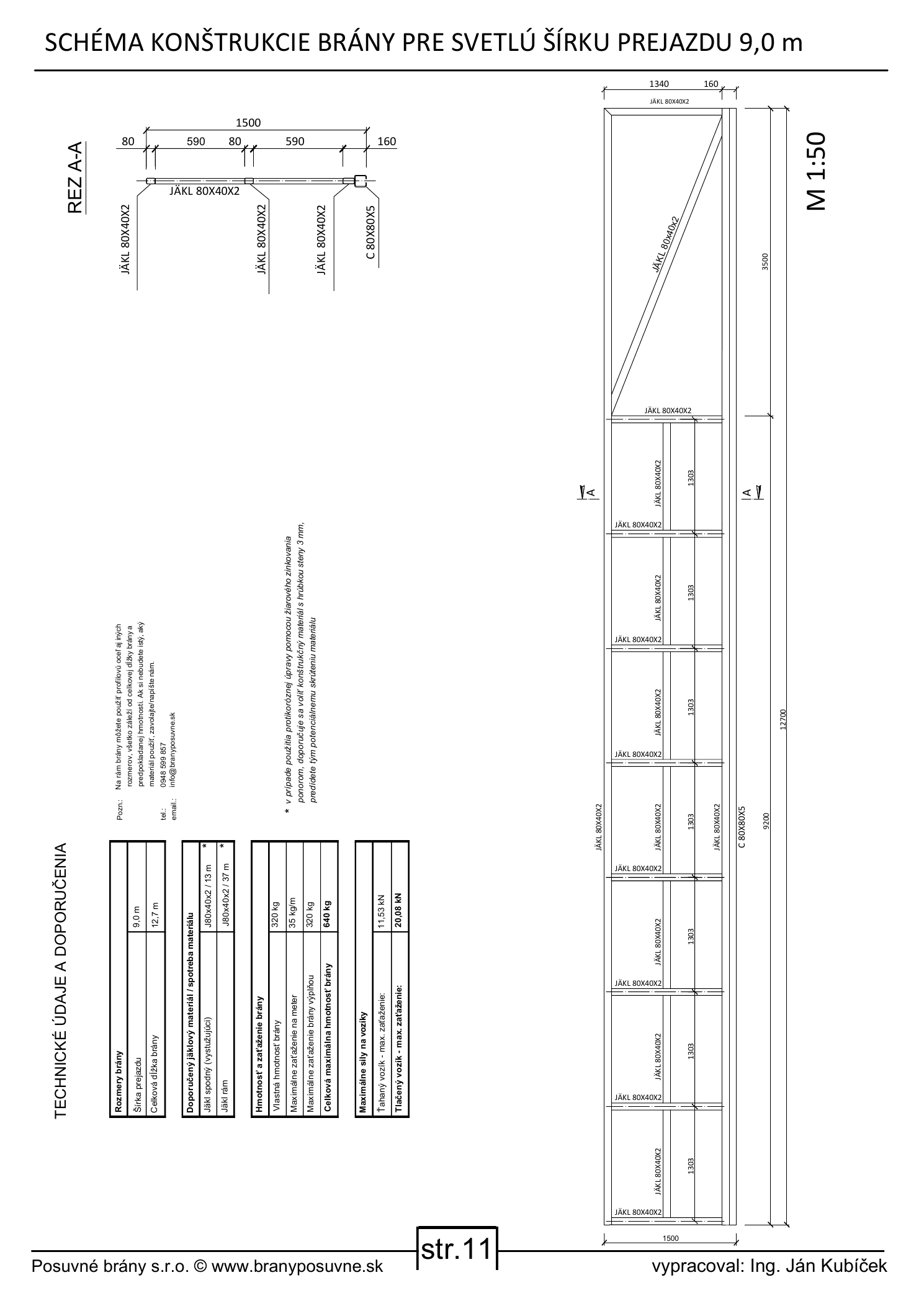

Prejazd 9,0 m
Celková dĺžka 12 700 mm, rám 9 200 mm, protiváha 3 500 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.

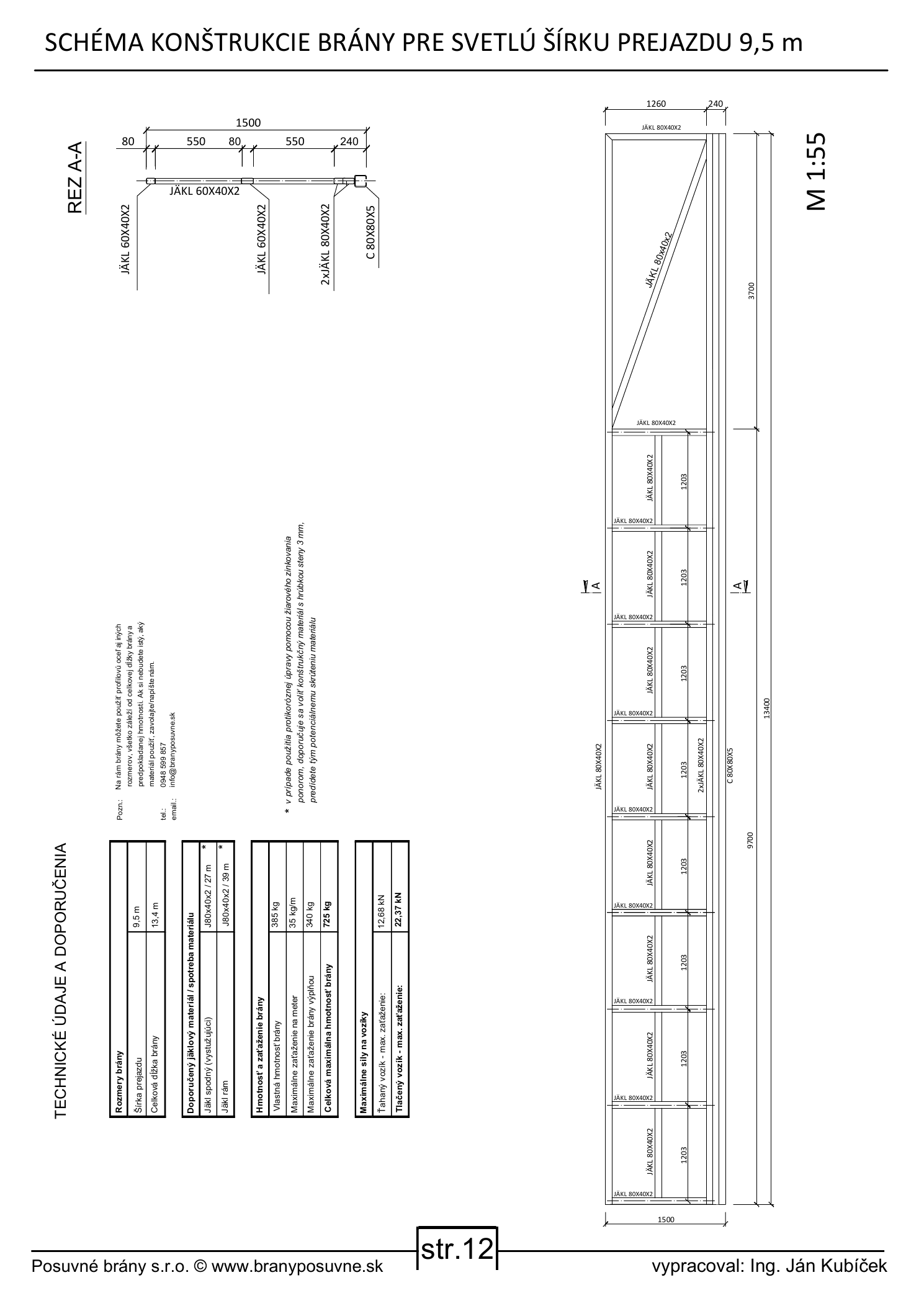

Prejazd 9,5 m
Celková dĺžka 13 400 mm, rám 9 700 mm, protiváha 3 700 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.
Prejazd 10,0 m
Celková dĺžka 14 100 mm, rám 10 200 mm, protiváha 3 900 mm, výška rámu 1 500 mm, C-profil 80 × 80 × 5 mm.
8. Časté otázky a ďalšie kroky
- Musí mať brána nad 6,5 m dva samostatné základy?
- Tento manuál a jeho tabuľka rozstupu X sú pripravené pre dvojicu základov zo zdrojového výkresu. Zmenu koncepcie treba posúdiť samostatne.
- Stačí vybrať vozík podľa rozmeru C-profilu?
- Nie. Rozmer profilu je iba jedna z podmienok. Rozhoduje aj celková hmotnosť, rozloženie zaťaženia, protiváha, výplň, vietor a intenzita prevádzky.
- Môžem použiť ľubovoľný pohon uvedený v schéme?
- Nie. Pohon sa volí podľa hmotnosti a dĺžky krídla, mechanického odporu, intenzity prevádzky a požadovanej rýchlosti. Schéma zapojenia nenahrádza dimenzovanie pohonu.
- Čo treba pripraviť pred betonážou?
- Polohy montážnych dosiek, všetky chráničky, prívod 230 V, vedenia fotobuniek, majáka a prípadného káblového ovládania.
- Kde nájdem podrobné hodnoty síl vo vozíkoch?
- Sú zachované priamo v technickom výkrese každej šírky. Súhrnná tabuľka je zámerne zjednodušená na päť údajov potrebných na prvý prehľad.
Nenašli ste odpoveď? Zavolajte nám
Napíšte na [email protected] alebo zavolajte na 0948 599 857. Pri bráne nad 6,5 m odporúčame výber komponentov overiť ešte pred objednaním a betonážou.
Sady komponentov pre samonosné brány
Komponenty CAIS pre veľké brány
Máte málo miesta pre bránu?
Ak sa vám veľká samonosná brána na pozemok nezmestí, zvážte aj iné riešenie. Teleskopická brána alebo ďalšie varianty môžu byť vhodným kompromisom a pomôcť vyriešiť nedostatok miesta na vašom pozemku.
Technické upozornenie: Pri bránach tejto veľkosti nechajte konečnú konštrukciu, základy, kotvenie, výplň, zaťaženie vetrom a bezpečnostné prvky overiť podľa konkrétnych podmienok. Elektroinštaláciu vykonajte podľa aktuálneho návodu výrobcu a platných predpisov.
Vypracoval Ing. Ján Kubíček.
