Technický návod NICE Road RD400
NICE Road RD400 je pohon pre obytné posuvné brány do 400 kg a dĺžky krídla 8 m, s mechanickými koncovými spínačmi. Odporúčanie nášho obchodu je najviac 5 m a približne 250 kg pri vhodnej mechanike; nejde o ďalší limit výrobcu. Výber a pracovný cyklus · Technické údaje.
(Je tento pohon pre mňa vhodný?)
Porovnajte s inými pohonmi:
| Položka | Význam / postup |
|---|---|
| Alternatívny pohon | NICE Robus RB400 – parametre a dostupnú revíziu porovnajte na jeho stránke. |
| Vyššia hmotnostná kategória | NICE Robus RB600 – výber závisí aj od dĺžky, trenia a frekvencie používania. |
Tento produkt - samostatný pohon posuvnej brány NICE Road RD400 (náš kód NICE-RD400-A) obsahuje:
- elektromechanický pohon NICE Road RD400 s nosnosťou 400 kg a maximálnou dĺžkou krídla 8m a so zabudovanou (ale odnímateľnou) riadiacou jednotkou RBA4R10 so zabudovaným prijímačom rádiového signálu (pokiaľ chcete bránu na diaľkové ovládanie, nie je nutno dokúpiť prijímač zvlášť).
- 2 × odblokovací kľúč k manuálnej obsluhe pohonu (nutný v prípade výpadku elektriny)
- komponenty pre montáž pohonu, kotviace prvky a konzola, dorazy pre koncový spínač pohonu
- montážny manuál
Cenovo zvýhodnené sady obsahujúce pohon NICE Road RD400:
| Sada pohonu s príslušenstvom » | Sada pohonu s príslušenstvom a ozubeným hrebeňom » |
|---|---|
|
Pohon Road do 400 kg, ovládač, fotobunky, maják. |
Pohon ROAD do 400 kg, ozubený hrebeň, ovládač, fotobunky, maják. |
| Sada pre výrobu samonosnej brány » | Sada pre výrobu koľajovej brány » |
Vozíky s 5 ložiskami, C-profil 5m Fe, nájazd, kapsa, vedenie, pohon, ozubený hrebeň. |
Kolieska Ø90 mm, koľajnica 3x3m Zn, spodné dorazy, vedenie, pohon, ozubený hrebeň |
RD400 je určený pre rezidenčnú prevádzku. Vhodnosť určuje stav brány, jej dĺžka a hmotnosť, frekvencia používania a návrh bezpečnostných zariadení.
Používajú sa reléové fotobunky, napríklad NICE EPM. Pri viacerých pároch sa bezpečnostné NC kontakty zapájajú do série; napájanie a usporiadanie párov sa rieši podľa ich návodu. RD400 nemá svorky BlueBUS.
Nastaviteľná je rýchlosť, sila, čas pauzy a automatické zatváranie. Postup nájdete v časti Programovanie.
Diagnostika pomocou výstražného majáku.
Ozubené koliesko modul 4 je kompatibilné s ozubeným hrebeňom v našej ponuke.
Správny pohon je iba časť bezpečnej brány. Po montáži musí technik overiť celú automatizáciu vrátane bezpečnostných funkcií a síl a odovzdať ju používateľovi.
Príslušenstvo kompatibilné s pohonom NICE Road RD400
Pri výbere príslušenstva rozhoduje typ výstupu, napájanie a rádiový protokol. Nasledujúce odkazy vedú na produkty v našej ponuke.
| Čo | Prečo / zapojenie | Typ |
|---|---|---|
| Maják | Signalizácia pohybu na FLASH 7–8. Anténa sa zapája samostatne. | NICE ELDC |
| Fotobunky | Reléový bezpečnostný kontakt PHOTO. Zapojenie s fototestom. Modely BlueBUS sa nepripájajú priamo. | NICE EPM alebo NICE EPMA; konkrétne svorky nižšie sú pre EPM. |
| Kľúčový spínač | Miestny povel SbS cez bezpotenciálový C–NO kontakt medzi 1 a 2. | NICE EKS |
| Diaľkové ovládače | Uloženie do integrovaného prijímača. Podporovanú rodinu určuje prvý uložený ovládač; samotná frekvencia nestačí. | NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR). |
| Anténa | Lepší príjem rádiových povelov. Samostatný koaxiál RG58 do anténneho vstupu. | NICE ABFKIT alebo anténa majáka ELDC. |
| Záložná batéria | Prevádzka pri výpadku siete pre opisovanú generáciu RD400. | NICE PS124 – 1,2 Ah, integrované nabíjanie. |
| Servisné rozhranie | Nastavenie a diagnostika cez BusT4. Pripájať pri odpojených zdrojoch. | NICE IBT4N + NICE OVIEW |
| Ozubený hrebeň | Prenos pohybu na krídlo. Modul 4; upevnenie a zaťaženie podľa typu hrebeňa. | NICE LZ-1, NICE LZ-10 alebo oceľový NICE LZ-3. |
| Ďalšie ovládanie | Externý modul na vstup SbS. Vhodné napájanie a bezpotenciálový NO kontakt. | Klávesnice a čítačky vyžadujúce dekodér sa nepripájajú na SbS priamo. |
NICE Road RD400 v kocke
RD400 má integrovaný rádiový prijímač. Opisovaná doska má štyri tlačidlá a podporuje voliteľnú batériu NICE PS124. Pri výpadku siete sa dá brána aj ručne odblokovať.
Riadiaca jednotka RBA4R10 so štyrmi tlačidlami. Pred zapojením porovnajte označenie dosky a svoriek. Kliknutím obrázok zväčšíte.
Výber pohonu – je pohon NICE Road RD400 vhodný pre moju bránu?
Brána sa musí dať po odblokovaní plynulo posúvať rukou po celej dráhe. Zadrhávanie, poškodené vozíky alebo kolieska a nesprávne uložený hrebeň sa opravujú pred nastavením sily. Hmotnosť sama osebe neurčuje odpor brány.
| Dĺžka krídla | Max. cyklov/h | Max. cyklov za sebou |
|---|---|---|
| Do 5 m | 20 | 15 |
| Nad 5 do 7 m | 16 | 12 |
| Nad 7 do 8 m | 14 | 9 |
| Hmotnosť krídla | Podiel z počtu cyklov vyššie |
|---|---|
| Do 200 kg | 100 % |
| Nad 200 do 300 kg | 85 % |
| Nad 300 do 400 kg | 70 % |
Jeden cyklus znamená otvorenie a zatvorenie. Limity podľa dĺžky sa násobia podielom podľa hmotnosti; pri počítaní celých cyklov sa zaokrúhľuje nadol. Napríklad 6 m / 350 kg: 16 × 0,70 = 11 celých cyklov za hodinu, najviac 8 bezprostredne za sebou. Súčasne platí limit 50 cyklov denne a najviac 9 minút nepretržitej prevádzky. Teplotné podmienky môžu dostupnú prevádzku ďalej obmedziť.
Limity pohonu NICE Road RD400
Pre bežnú rezervu pri výbere náš obchod odporúča najviac približne 5 m a 250 kg. Je to obchodné odporúčanie; konkrétnu bránu musí posúdiť technik. Nasledujúca tabuľka odlišuje toto odporúčanie od hraníc výrobcu.
| Maximálne | Doporučujeme | |
|---|---|---|
| Dĺžka krídla | 8 m | 5 m |
| Hmotnosť krídla | 400 kg | 250 kg |
Životnosť a údržba
Životnosť pohonu závisí od mechaniky brány, zaťaženia, prostredia a údržby. Servis vykonajte aspoň každých 6 mesiacov alebo po najviac 10 000 pohyboch od posledného servisu, podľa toho, čo nastane skôr.
Osadenie pohonu NICE Road RD400
Pohon osádzajte na pevnú, vodorovnú základňu so správnou výškou voči hrebeňu. Kotvenie musí zodpovedať podkladu a montážnej platni RD400. Pri samonosnej aj koľajovej bráne pripravte prívodné chráničky, odvodnenie a dostatočný priestor na odblokovanie a servis.
Kabeláž
Rozmiestnenie príslušenstva podľa originálneho manuálu RD400. Počet bezpečnostných prvkov určuje posúdenie konkrétnej brány.
Rozmiestnenie zariadení: malé písmená označujú zariadenia, veľké písmená káblové trasy. Kliknutím obrázok zväčšíte.
Zoznam príslušenstva
| Položka | Význam / postup |
|---|---|
| a / b / c | Pohon / fotobunky / stĺpiky fotobuniek. |
| d / e | Kľúčový spínač alebo klávesnica / výstražný maják. |
| f / g | Ozubený hrebeň / bezpečnostné dotykové hrany. |
Zoznam kabeláže
| Položka | Význam / postup |
|---|---|
| A – napájanie | 3 × 1,5 mm² do 30 m; pri dlhšom prívode výrobca uvádza napr. 3 × 2,5 mm² a uzemnenie pri automatizácii. |
| B – maják / anténa | 2 × 0,5 mm² do 20 m; zvlášť RG58 do 20 m, odporúčané menej než 5 m. |
| C – fotobunky EPM | TX: 2 × 0,25 mm². RX: napájanie a bezpečnostný kontakt, napr. 4 × 0,25 mm² do 30 m. Schéma nižšie rozlišuje všetky vodiče. |
| D – kľúčový spínač | 2 káble 2 × 0,5 mm² alebo 1 kábel 4 × 0,5 mm² do 50 m; pre jediný C–NO povel sa použijú dva vodiče. |
| E / F – dotykové hrany | 2 × 0,5 mm² do 30 m. Na pohyblivom krídle je potrebný vhodný spôsob prenosu signálu. |
Káble musia byť vhodné do daného prostredia a ich trasy musia oddeľovať sieťové napätie od ovládacích obvodov. Reléový RX potrebuje okrem napájacieho páru aj vodiče bezpečnostného kontaktu.
Montáž
Viďte "Do akej výšky mám osadiť pohon".
Ozubený hrebeň a jeho doraz
Princíp pohybu brány spočíva v prenášaní otáčavého momentu ozubeného kolieska pohonu do lineárneho pohybu pomocou ozubnicového prevodu na ozubenom hrebeni pohonu. Najbežnejšie používané typy ozubených hrebeňov sú dva:
 |
Nylonový hrebeň (prípadne s oceľovou výztuhou) – pripevňuje sa na bránu samoreznými skrutkami cez oká. Ideálne použitie pre relatívne ľahšie a kratšie brány. Pohyb je vďaka treniu oceľového ozubeného kolieska a nylonového hrebeňa tichý. |
 |
Oceľový hrebeň – pripevňuje sa na bránu navarením konzoliek so závitom, do ktorých sa následne hrebeň naskrutkuje. Používa sa na dlhšie a ťažšie brány. Pohyb je kvôli treniu oceľového ozubeného kolieska o oceľový hrebeň mierne hlučnejší. |
Rozhodujúce je, aby bol modul zubu pohonu kompatibilný s modulom ozubeného hrebeňa. Pohon NICE Road RD400 má modul zubu 4.
Po osadení hrebeňa skontrolujte vôľu a nastavte oba dorazy koncových spínačov.
- Po celej dráhe nastavte vôľu 1–2 mm medzi hrebeňom a pastorkom. Hmotnosť krídla nesmie spočívať na pohone.
- Ručne presuňte krídlo do otvorenia tak, aby zostalo 2–3 cm pred mechanickým dorazom. Posúvajte držiak koncového spínača do jeho zopnutia, potom podľa výrobcu ešte najmenej o 2 cm v smere otvárania a upevnite ho.
- Rovnako nastavte zatvorenú polohu v opačnom smere. Mechanické dorazy brány musia zostať funkčné.
- Dotiahnite uchytenie a skontrolujte voľný pohyb po celej dráhe. Až potom učte koncové polohy.
Vôľa medzi hrebeňom a pastorkom RD400. Kliknutím obrázok zväčšíte.

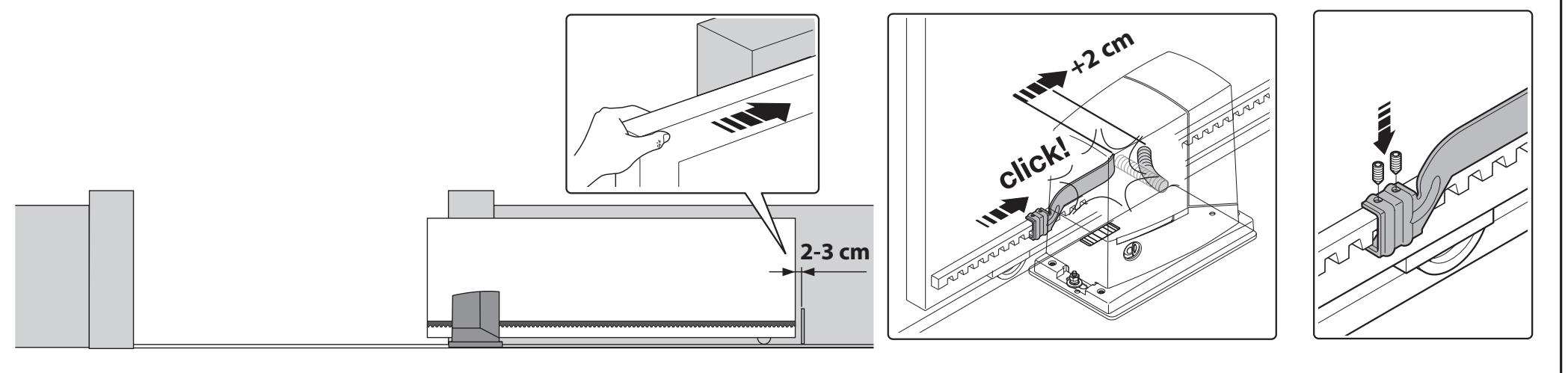

Odstup od mechanického dorazu a dodatočný posun držiaka po zopnutí. Kliknutím obrázok zväčšíte.
Zapojenie pohonu NICE Road RD400
Elektrické zapojenie vykonáva kvalifikovaný technik. Pred zmenou vodičov, výmenou poistiek alebo zapájaním modulov odpojte sieť aj prípadnú batériu a overte beznapäťový stav. Zabezpečte bránu proti nechcenému pohybu.
...do siete
| Položka | Význam / postup |
|---|---|
| L | Fázový vodič podľa označenia sieťovej svorkovnice. |
| N | Pracovný neutrálny vodič. |
| PE | Ochranný žltozelený vodič na ochrannú svorku; pohon je triedy I a vyžaduje uzemnenie. |
Táto verzia RD400 sa napája 230 V AC, 50/60 Hz. Sieťový prívod sa nikdy nepripája na nízkonapäťové svorky 1–8. Ochrany, odpájanie a prívod dimenzuje elektrikár podľa inštalácie.
...prídavných zariadení
Čísla platia pre opisovanú NICE RBA4R10 podľa potlače dosky. Svorka 1 je +24 V a 4 je GND.
| Položka | Význam / postup |
|---|---|
| ANTENNA | Vstup antény integrovaného prijímača. Koaxiál má samostatný stredný vodič a tienenie podľa symbolu na doske. |
| 1–2 / SbS | Krokovanie cez bezpotenciálový NO kontakt, napríklad C–NO spínača NICE EKS. |
| 3–4 / STOP | NO, NC alebo 8,2 kΩ podľa zapojenia. Typ sa naučí pri učení polôh; zmena naučeného stavu vyvolá STOP s krátkym spätným pohybom. |
| 1–5 / PHOTO | Bezpečnostný NC kontakt fotobuniek. Pri zásahu počas zatvárania brána obráti pohyb. |
| 4–6 / PHOTOTEST | Oddelené napájanie TX pri fototeste, najviac 100 mA. RX zostáva na 1–4. |
| 7–8 / FLASH | Výstup pre jeden maják NICE ELDC; pri pohybe spína v intervaloch 0,5 s. |
| 1–4 / príslušenstvo | Napájanie 24 V DC, tolerancia −30 % / +50 %, odber externých zariadení najviac 100 mA. |
Viac NC kontaktov STOP sa zapája do série, viac NO paralelne. Odporové hrany vyžadujú predpísané kaskádové zapojenie s jedným ukončením 8,2 kΩ. Bezpečnostné vstupy sa nepreklenujú ako riešenie poruchy. Po zmene zariadení treba zopakovať učenie a bezpečnostné skúšky.
Poistky pohonu
| Položka | Význam / postup |
|---|---|
| F1 | T 1 A / 250 V – pomalá poistka. |
| F2 | T 2 A / 250 V – pomalá poistka. |
Umiestnenie poistiek F1 a F2 v pohone RD400. Kliknutím obrázok zväčšíte.
Poistku nahrádzajte rovnakým typom až po zistení príčiny poruchy. Nezvyšujte hodnotu a poistku nepremosťujte.

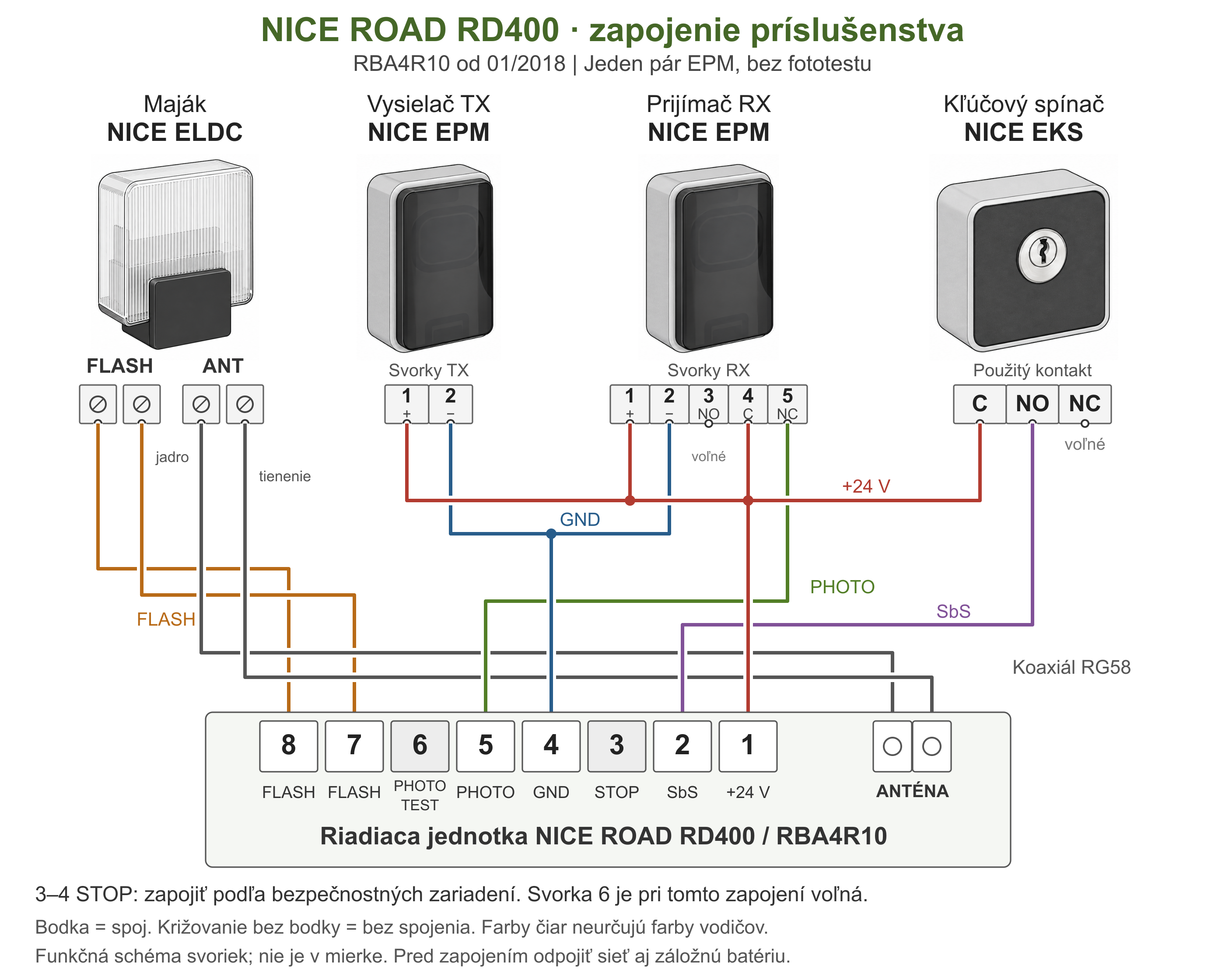

Štandardná schéma zapojenia:
Zapojenie jedného páru reléových fotobuniek EPM bez fototestu pre RD400 s doskou RBA4R10 od 01/2018. Maják ELDC má oddelené pripojenie FLASH a antény; spínač EKS ovláda vstup SbS kontaktom C–NO. Bodka označuje elektrický spoj, križovanie bez bodky spojom nie je. Farby čiar rozlišujú obvody, neurčujú farby vodičov. Kliknutím obrázok zväčšíte.
| Zariadenie | Pripojenie k RD400 / RBA4R10 |
|---|---|
| ELDC – maják | Dvojpin FLASH na svorky 7–8. Anténa samostatným koaxiálom RG58 na anténny vstup: jadro a tienenie podľa označenia. |
| EPM – vysielač TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – prijímač RX | RX 1 (+) a 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) zostáva voľná. |
| EKS – kľúčový spínač | Jeden kontakt: C → RD400 1, NO → RD400 2 (SbS). NC a druhý kontakt sa v tomto zapojení nepoužívajú. |
| STOP a fototest | STOP medzi 3–4 sa rieši podľa bezpečnostných zariadení; schéma neurčuje univerzálnu prepojku. Svorka 6 je tu voľná. Pre zapojenie s fototestom použite postup nižšie. |
Fotobunky pohonu
Príklad je pre NICE EPM: TX je vysielač, RX prijímač. EPM má TX 1 = +, 2 = − a RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) sa v bezpečnostnom obvode nepoužíva. Pri inom type fotobuniek overte jeho vlastné číslovanie.
Zapojenie bez funkcie fototest
Skontrolujte celkový odber fotobuniek. Výstup 1–4 poskytuje najviac 100 mA. Jeden pár EPM odoberá približne 55 mA; dva páry bez fototestu by spolu odoberali približne 110 mA a tento limit prekročili. Samotné sériové spojenie kontaktov NC preto nestačí na pripojenie ďalšieho páru. Napájanie viacerých párov musí navrhnúť technik podľa ich skutočného odberu a návodov.
Obe fotobunky sú trvalo napájané zo svoriek 1–4. Bezpečnostný kontakt C–NC prijímača sa pripája medzi 1 a 5 riadiacej jednotky.
| Riadiaca jednotka | Fotobunky EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 a RX 1; tiež RX 4 (C). |
| RD400 4 (GND) | TX 2 a RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Nezapája sa. |
Zapojenie zodpovedá hlavnej schéme vyššie. Po zapojení skontrolujte zarovnanie fotobuniek a reakciu brány pri prerušení lúča.
Zapojenie s funkciou fototest
Pri fototeste sa mení napájanie vysielača: TX 1 ide na RD400 6 a TX 2 na RD400 4. RX a kontakt C–NC zostávajú ako pri zapojení bez fototestu. Pred pohybom sa testuje reakcia bezpečnostného obvodu.
Zapojenie s fototestom: napájanie TX je na svorkách 6–4. Kliknutím obrázok zväčšíte.
| Položka | Význam / postup |
|---|---|
| TX 1 / TX 2 | RD400 6 / RD400 4; spolu najviac 100 mA na výstupe PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Režim pripojených bezpečnostných zariadení sa rozpoznáva pri učení polôh. Po zmene zapojenia učenie zopakujte a overte, že pri neúspešnom teste pohyb nezačne.
Synchronizácia viacerých párov je samostatná funkcia fotobuniek. Prepojku SYNC neupravujte automaticky pri zapnutí fototestu: použitie musí zodpovedať návodu konkrétnych fotobuniek a typu ich napájania. EPM opisuje synchronizáciu pre AC napájanie, RD400 tu poskytuje DC.
Výber smeru pohybu brány
Smer určujte pri pohľade zo strany pohonu smerom na bránu. Pri otváraní doľava nastavte prepínač vľavo, pri otváraní doprava vpravo.
Otváranie doľava, pohľad zo strany pohonu. Kliknutím obrázok zväčšíte.
Otváranie doprava, pohľad zo strany pohonu. Kliknutím obrázok zväčšíte.
Prepínač nemeňte počas pohybu. Pred zásahom do otvoreného pohonu odpojte napájanie; po zmene smeru znova overte učenie polôh.
Vyhodnotenie dĺžky krídla brány
Učenie zisťuje koncové polohy, pripojenie STOP a režim fototestu. Zopakujte ho po zmene dorazov alebo bezpečnostných zariadení. Priestor pohybu musí zostať voľný.
- Odblokujte pohon, presuňte bránu približne do polovice a znovu ju mechanicky zablokujte. Overte smerový prepínač.
- Zapnite napájanie. V pokoji motor stojí, zelená LED OK bliká približne raz za sekundu a maják je zhasnutý.
- Súčasne podržte Close + Stop/Set; keď sa po približne 3 sekundách začne pohyb, tlačidlá pustite.
- Prvý pohyb musí byť zatváranie. Ak brána otvára, zastavte učenie tlačidlom Stop/Set, odpojte napájanie a skontrolujte smer.
- Nechajte dokončiť cyklus zatvorenie → otvorenie → zatvorenie. Počas učenia blikajú L2 a L3.
- Po skončení učenia zadajte povel SbS na úplné otvorenie a potom ďalší povel na úplné zatvorenie. Pri tomto skúšobnom cykle skontrolujte spomalenie približne 30–50 cm pred koncovými spínačmi a zastavenie 2–3 cm pred mechanickými dorazmi.
Ak po skončení učenia stále blikajú L2 a L3, učenie nebolo úspešné. Skontrolujte zapojenie a diagnostiku, odstráňte príčinu a učenie zopakujte.
Programovanie pohonu
Pohon Road dovoľuje naprogramovať viacero funkcí, či už zapnutie/vypnutie funkcie programovaním úrovne I., alebo nastavením predvoleného parametra programovaním úrovne II.
Na doske sú štyri tlačidlá a štyri programovacie LED. Pre túto generáciu sa vstup do programovania vykonáva podržaním Set približne 3 sekundy.
| Položka | Význam / postup |
|---|---|
| Open ▲ | Otvorenie; v menu posun výberu nahor. |
| Stop/Set | Zastavenie; podržanie približne 3 s otvorí menu. |
| Close ▼ | Zatvorenie; v menu posun výberu nadol. |
| Radio | Ukladanie a mazanie ovládačov, signalizácia LED L4(R). |
Tlačidlá a LED dosky. L4(R) patrí rádiovému prijímaču. Kliknutím obrázok zväčšíte.
Programovanie Úroveň I.
Východiskový stav všetkých troch funkcií úrovne I je OFF. Krátke blikanie pri voľbe znamená OFF, dlhé ON.
- Podržte Set približne 3 s a pri blikaní L1 ho pustite.
- Tlačidlami Open / Close vyberte LED funkcie.
- Krátko stlačte Set na zmenu OFF / ON. V prípade potreby upravte ďalšiu funkciu.
- Po 10 s bez stlačenia sa programovanie ukončí a zmeny zostanú uložené.
Zoznam programovateľných zapnuteľných funkcií:
| Položka | Význam / postup |
|---|---|
| L1 – dĺžka spomalenia | OFF = krátke spomalenie; ON = dlhé. |
| L2 – rýchlosť | OFF = pomalá; ON = rýchla. |
| L3 – automatické zatváranie | OFF = vypnuté; ON = zapnuté. Čas pauzy sa volí na úrovni II, výrobné nastavenie 30 s. |
Programovanie Úroveň II.
Úroveň II nastavuje hodnotu parametra. Výber parametra a výber jeho hodnoty používajú rovnaké LED v dvoch po sebe nasledujúcich krokoch.
- Podržte Set približne 3 s a pri blikaní L1 ho pustite.
- Open / Close vyberte parameter L1, L2 alebo L3.
- Podržte Set. Asi po 3 s sa rozsvieti LED aktuálnej hodnoty.
- Stále držte Set a pomocou Open / Close vyberte novú hodnotu; potom Set pustite.
- Po 10 s bez stlačenia menu skončí.
Zoznam programovateľných nastaviteľných funkcií:
| Položka | Význam / postup |
|---|---|
| L1 – sila motora | L1 nízka; L2 stredná; L3 vysoká (výrobné nastavenie). |
| L2 – krokovanie SbS | L1 otvor–stop–zatvor–otvor (výrobné nastavenie); L2 otvor–stop–zatvor–stop; L3 kondomíniový režim. |
| L3 – čas pauzy | L1 15 s; L2 30 s (výrobné nastavenie); L3 60 s. Platí pri zapnutom automatickom zatváraní. |
Zvýšenou silou nenahrádzajte opravu mechanického odporu brány. Po zmene sily treba opakovať príslušné merania a bezpečnostné skúšky.
Pripojenie dodatočných externých zariadení k pohonu
| Položka | Význam / postup |
|---|---|
| Napájanie doplnkov | Medzi 1 (+) a 4 (GND), 24 V DC s toleranciou −30 % / +50 %, spolu najviac 100 mA. |
| Ovládací kontakt | Samostatný bezpotenciálový NO kontakt na 1–2 (SbS). Na vstup sa neprivádza cudzie napätie. |
Špeciálne funkcie pohonu
Neustále otvorená brána
Ak povel SbS trvá dlhšie než 3 sekundy, vyvolá otvorenie bez ohľadu na nastavenú sekvenciu krokovania. Dá sa použiť s vhodným časovým kontaktom na držanie brány otvorenej v určenom čase.
Vynútený pohyb
Pri poruche bezpečnostného zariadenia výrobca opisuje núdzový pohyb s trvalo držaným ovládaním. Použite ho iba s priamym výhľadom na bránu, s voľným priestorom a bez ohrozenia osôb. Poruchu treba čo najskôr opraviť.
- Zadajte povel. Ak pohyb pre blokujúce bezpečnostné zariadenie nezačne, do 3 s zopakujte povel a držte ho.
- Približne po 2 s sa brána začne pohybovať len počas držania povelu.
- Uvoľnením ovládania bránu ihneď zastavíte. Tento režim nenahrádza opravu bezpečnostných prvkov.
Riešenie potiaží s pohonom
Ak Vám je čokoľvek nezrozumiteľné, alebo máte akúkoľvek inú potiaž, kľudne sa obráťte na našu technickú podporu pre pohony NICE.
Podľa povahy problému
Počas montáže (alebo v prípade zlyhania pohonu) môžte naraziť na niektoré z nasledovných problémov:
| Položka | Význam / postup |
|---|---|
| Ovládač nesvieti | Skontrolujte jeho batériu. |
| Ovládač svieti, brána nereaguje | Overte uloženie a protokol ovládača, anténu a prípadné blokovanie pamäte. |
| LED OK nesvieti | Elektrikár preverí napájanie a poistky pri bezpečnom odpojení. |
| Povel je prijatý, pohyb nezačne | Zaznamenajte červené bliknutia OK alebo sériu majáka; skontrolujte PHOTO, STOP a aktívne povely. |
| Pohyb sa hneď obráti | Skontrolujte prekážku, trenie, hrebeň a koncový spínač. Sila sa upravuje až po kontrole mechaniky a s novým overením bezpečnosti. |
Diagnostika pomocou blikania majáku
Pri normálnom pohybe maják bliká v intervaloch 0,5 s. Pri poruche spočítajte sériu bliknutí oddelenú približne sekundovou pauzou. Rovnaké chyby signalizuje červená LED OK.
| Počet bliknutí | Význam a kontrola |
|---|---|
| 2 | Fotobunka blokuje pohyb. Skontrolujte prekážku, vyrovnanie, napájanie a bezpečnostný kontakt. |
| 3 | Zásah obmedzovača sily. Nájdite príčinu nadmerného trenia alebo prekážku. |
| 4 | Zásah STOP. Skontrolujte bezpečnostné zariadenie a vedenie. |
| 5 | Chyba vnútorných parametrov. Počkajte aspoň 30 s; ak pretrváva, technik vykoná reset a nové učenie. |
| 6 | Prekročený pracovný cyklus. Nechajte pohon niekoľko minút odpočívať. |
| 7 | Vnútorná elektrická chyba. Technik odpojí všetky zdroje na niekoľko sekúnd; pri opakovaní preverí dosku a vedenie motora. |
| 8 | Už je prítomný iný trvalý povel. Skontrolujte tlačidlo, relé alebo časovač. |
| 10 | Prekročený čas pohybu alebo chýbajúce napájanie motora počas učenia. Skontrolujte mechaniku, čas pohybu a správne usadenie dosky v držiaku. |
Diagnostika pomocou blikania LED diód
Na tejto doske je LED OK, nie BlueBUS. Stav bezpečnostného vstupu ukazuje STOP; nastavenia a rádio LED L1, L2, L3, L4(R). Ich polohu ukazuje obrázok tlačidiel.
Horizontálne LED diódy OK, STOP
| Položka | Význam / postup |
|---|---|
| OK – zelená raz za sekundu | Normálna prevádzka. |
| OK – 2 rýchle zelené záblesky | Zmena vstupu alebo prijatie povelu. |
| OK – červená séria | Porucha podľa tabuľky bliknutí. |
| OK – trvalo zelená alebo červená | Poruchový stav; pri opakovaní po odpojení a kontrole je potrebný servis. |
| OK – zhasnutá | Skontrolovať napájanie a poistky. |
| STOP svieti / nesvieti | Svieti: stav vstupu je v poriadku. Nesvieti: zásah STOP; skontrolovať zariadenie a naučený stav. |
LED L1–L4(R) pri tlačidlách
| Položka | Význam / postup |
|---|---|
| L1 | Zhasnutá = krátke spomalenie, svieti = dlhé. |
| L2 | Zhasnutá = pomalá rýchlosť, svieti = rýchla. |
| L3 | Zhasnutá = automatické zatváranie vypnuté, svieti = zapnuté. |
| L1 + L2 + L3 blikajú | Vyžaduje sa učenie polôh; počas programovania sledujte príslušný postup. |
| L4(R) svieti | Pri bežnej prevádzke bol prijatý neuložený rádiový kód. |
| L4(R) bliká | Prebieha ukladanie alebo mazanie ovládačov. |
Manuálne odblokovanie pohonu NICE Road RD400
Pri výpadku napájania alebo poruche možno RD400 odblokovať dodaným kľúčom a bránu ovládať rukou. Predtým zabráňte nechcenému pohybu a odpojte zdroje napájania. Ak sa krídlo po odblokovaní samovoľne pohybuje alebo zadrháva, vyžaduje opravu.
Ľavá časť obrázka zobrazuje odblokovanie, pravá opätovné zablokovanie RD400. Kliknutím obrázok zväčšíte.
- Otvorte kryt zámku, vložte a otočte kľúč; vyklopte odblokovaciu rukoväť podľa obrázka.
- Bránu posúvajte rukou pomaly a pod kontrolou.
- Na opätovné zablokovanie zatvorte rukoväť, otočte a vyberte kľúč a zavrite kryt. Overte záber mechanizmu pred automatickou prevádzkou.
Technické vlastnosti pohonu NICE Road RD400
| Položka | Význam / postup |
|---|---|
| Použitie / hranice | Rezidenčné posuvné brány, do 400 kg a 8 m podľa pracovného cyklu. |
| Motor / napájanie | Elektromechanický pohon so vstavanou centrálou; sieť RD400 230 V AC, 50/60 Hz. RD400/V1 je iná napäťová verzia. |
| Max. príkon / prúd | 210 W / 1,1 A. |
| Krútiaci moment | Rozbehový 12 Nm (400 N); menovitý 5 Nm (167 N). |
| Rýchlosť | Bez záťaže 0,13 alebo 0,25 m/s; pri menovitom momente 0,16 m/s. |
| Ozubenie | Z15, modul 4, rozstup 12,5 mm, rozstupový priemer 60 mm. |
| Prevádzka | Max. 50 cyklov denne, nepretržite max. 9 min; ďalej obmedzenie podľa dĺžky a hmotnosti. |
| Poistky / ochrana | F1 T 1 A / 250 V; F2 T 2 A / 250 V; trieda I, ochranné uzemnenie. |
| Maják / batéria | Jeden NICE ELDC; voliteľne NICE PS124. |
| Funkcie | 3 funkcie ON/OFF a 3 nastaviteľné parametre. Učenie STOP a polôh. |
| Prostredie | −20 až +55 °C; IP44. |
| Rozmery / hmotnosť | 330 × 195 × 277 mm; 8 kg. |
Technické vlastnosti zabudovaného rádiového prijímača pohonu NICE Road RD400
| Položka | Význam / postup |
|---|---|
| Prijímač | Integrovaný, 4 povely, 433,92 MHz. |
| Protokoly | FloR, O-Code, Smilo. Prvý uložený ovládač určuje rodinu ďalších. |
| Pamäť | Najviac 100 ovládačov pri ukladaní v režime I. |
| Anténa / citlivosť | 52 Ω, RG58 alebo obdobný kábel; citlivosť lepšia než 0,5 µV. |
| Dosah | Výrobca uvádza 100–150 m; ovplyvňujú ho prekážky, rušenie a umiestnenie antény. |
| Teplota | −20 až +55 °C. |
Uloženie diaľkových ovládačov
Postup je pre integrovaný prijímač opisovanej štvortlačidlovej dosky. Vyberte ovládač s podporovaným protokolom, napríklad NICE ON2E alebo NICE FLO2RE, podľa používanej rodiny. Párovanie nevyžaduje vymazanie dráhy brány.
Režim I – celý ovládač
- Podržte Radio aspoň 5 s a pustite ho pri rozsvietenej LED L4(R).
- Do 10 s podržte prvé tlačidlo ovládača aspoň 5 s a pustite.
- Tri bliknutia L4(R) potvrdia uloženie. Bez ďalšieho uloženia sa režim skončí po 10 s.
T1 = SbS, T2 = peší priechod, T3 = otvorenie, T4 = zatvorenie; dvojtlačidlový ovládač má len T1 a T2.
Režim II – jedno tlačidlo
- Krátko stlačte Radio 1× pre SbS, 2× pre peší priechod, 3× pre otvorenie alebo 4× pre zatvorenie.
- Skontrolujte zodpovedajúci počet bliknutí L4(R).
- Do 10 s podržte požadované tlačidlo ovládača aspoň 3 s; tri bliknutia potvrdia uloženie.
Ďalšie prijímače a postupy porovnáte v našom prehľade párovania ovládačov NICE. Ak sa ovládač nedá uložiť, overte aj zámok rádiovej pamäte.
Reset riadiacej jednotky
Reset slúži na vedomé vymazanie nastavení, nie ako povinný prvý krok. Pri stojacom motore podržte Open + Close približne 3 s. Keď sa rozsvietia všetky LED, tlačidlá pustite. Po skončení blikajú L1, L2 a L3. Treba zopakovať učenie polôh, nastavenia a bezpečnostné skúšky. Uložené ovládače sa týmto postupom nevymažú.
Záložná batéria a servisné rozhranie
Pre RD400 tejto generácie je určená voliteľná batéria NICE PS124 s kapacitou 1,2 Ah a integrovaným nabíjaním. Pripája sa až po dokončení montáže a programovania, pri odpojenej sieti. Po pripojení je pohon napájaný aj bez siete. Výdrž závisí od zaťaženia pohonu a stavu batérie.
Servisný programátor NICE OVIEW sa pripája cez NICE IBT4N do BusT4. Rozhranie zasúvajte pri odpojených zdrojoch.
Skúšky, odovzdanie a údržba
- Overiť otváranie, zatváranie, zastavenie, spomalenie a oba koncové spínače.
- Vyskúšať každý pár fotobuniek, každý prvok STOP a fototest, ak sa používa.
- Overiť sily a vykonať merania požadované pre konkrétnu bránu; vysoká sila nesmie kompenzovať mechanickú chybu.
- Skontrolovať odblokovanie, kryty, ochranné prvky a označenia. Používateľovi odovzdať postup obsluhy a plán údržby.
Údržbu vykonáva technik aspoň každých 6 mesiacov alebo po najviac 10 000 pohyboch od servisu. Používateľ udržiava priestor a fotobunky čisté; pri neobvyklom hluku či trhavom pohybe automatizáciu prestane používať. Pri čistení dráhy odpojí aj prípadnú batériu. Počas pohybu bránu sledujte z bezpečnej vzdialenosti. Prechádzajte až vtedy, keď je úplne otvorená a stojí. Deti nesmú ovládať bránu ani sa hrať v jej okolí.
