Sada pre výrobu samonosnej posuvnej brány do 3,5 m s pohonom NICE
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
| Dostupné typy variant pre produkt Sada pre výrobu samonosnej posuvnej brány do 3,5 m s pohonom NICE | ||
| Typ roliek: |
Rolky môžete zvoliť nylonové alebo kovové. Nylonové rolky umožňujú veľké zaťaženie brány, zamedzujú opotrebenie C-profilu a zaručujú tichý chod brány. |
|
|---|---|---|
|
Kovové
rolky Nylonové
rolky |
||
| Typ vedenia: |
Vrchné vedenie použijete, ak výplň Vašej brány (napr. drevené late, lexan, ťahokov) nebude presahovať nad bránu. Ukotvíte ho na existujúce oplotenie, alebo na vyrovnávací stĺpik. |
|
|
Bočné
vedenie Vrchné
vedenie |
||
| Kód | Rozmery C-profilu | Váha | Cena Cena s DPH |
Kúpiť |
|---|---|---|---|---|
| SADA-09 | 70×70×4 | 55 kg |
492,27 € 590,72 € |
|
| SADA-10 | 80×80×5 | 72 kg |
514,69 € 617,63 € |
Popis produktu Sada pre výrobu samonosnej posuvnej brány do 3,5 m s pohonom NICE
Sada komponentov pre výrobu samonosnej brány v najvyššej kvalite s vysoko spoľahlivými záťažovými ložiskami.
Poznámka: SADA je oproti jednotlivým komponentom cenovo zvýhodnená. Na želanie Vám zloženie SADY upravíme a odpočítame adekvátnu zľavu. Ak máte špecifické prianie, alebo sa chcete poradiť, zavolajte na 0948 59 98 57, alebo napíšte na info@branyposuvne.sk.

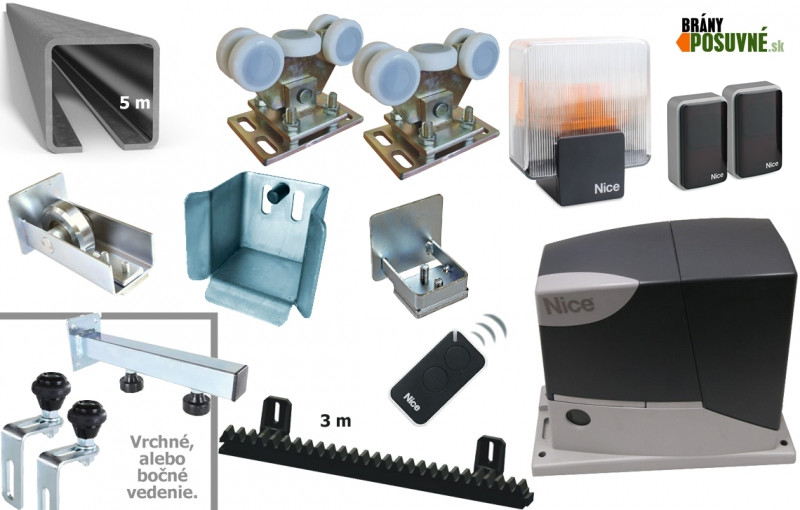

| Sada obsahuje: | SADA-09 | SADA-10 | ||
|---|---|---|---|---|
 |
2 × | Vozík s piatimi ložiskovými rolkami | V-02-3 | V-02-1 |
|
Rolky môžete zvoliť nylonové, alebo kovové. Nylonové rolky umožňujú veľké zaťaženie brány, zamedzujú opotrebenie C-profilu a zaručujú tichý chod brány. Cena nylonových a kovových roliek je rovnaká |
Detail  |
|||
 |
5 m | C-profil, bez povrchovej úpravy | CP-70-5 | CP-80-5 |
|
Hrubostenný vodiaci profil tvaru C privarený na spodu brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. Bez povrchovej úpravy, surové železo. |
CP-70 CP-80 |
|||
 |
1 × | Spodný nájazd | SN-1-70 | SN-1-80 |
|
Nájazdové koliesko sa montuje na začiatok C-profilu, najížďa do spodného dorazu umiestneného na dorážacom stĺpiku pre odľahčenie brány pri zatvorení. |
|
|||
 |
1 × | Spodný doraz | DK-1-70 | DK-1-80 |
|
Dojazdová kapsa umiestnená na spodu dorážacieho stĺpiku. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Vedenie brány | ||
|
Vedenie brány pre vertikálnu stabilizáciu brány v priečnom smere. Na výber máte vrchné (1 × VVR-3-G), alebo bočné vedenie (2 × BR-43G). |
Bočné Vrchné |
|||
 |
1 × | Kovová krytka C-profilu | SK-1-70 | SK-1-80 |
|
Krytka pre C-profil posuvnej brány sa inštaluje na začiatok, prípadne aj koniec vodiaceho C-profilu. Vsúva sa do C-profilu a uchycuje sa naň pomocou prítlačnej platničky. |
|
|||
 |
1 × | Pohon NICE Road 400 | NICE-RD400 | |
|
Elektromechanický pohon NICE s riadiacou jednotkou RBA4R10 so zabudovaným prijímačom s nosnosťou do celkovej váhy brány 400 kg. |
Detail |
|||
 |
1 × | Diaľkový ovládač NICE Flo2R-s | NICE-FLO2R-S | |
|
Diaľkový ovládač s dvomi tlačítkami pre automatické ovládanie brány na diaľku. Môžte s ním ovládať dve zariadenia, alebo jednému zariadeniu dávať dva druhy povelov. |
Detail |
|||
 |
1 × | Pár fotobuniek NICE BF | NICE-BF | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail |
|||
 |
2 × | Odblokovací kľúč | ||
|
Pri výpadku prúdu slúži na odblokovaniu ozubeného kolesa pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním. |
||||
 |
1 × | Montážny manuál NICE Road 400 | ||
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
Stiahnuť |
|||
| 1 × | Doplnky pre montáž pohonu | |||
|
Komponenty pre montáž pohonu, skrutky regulácie výšky, montážna podložka, krytky kotvenia, dorazy pre čidlo pohonu. |
||||
 |
3 m | Ozubený hrebeň s kovovou výstuhou | LZ-1-3 | |
|
Posuvná brána so staticky namontovaným ozubeným hrebeňom je pohybovaná ozubeným kolesom pohonu pomocou ozubnicového prevodu. |
Detail |
|||
Všetky kovové komponenty okrem C-profilu sú povrchovo ochránené zinkovaním. Prejsť na popis komponentov SADY.
Doručenie SADY
Všetky SADY pre posuvné brány sú skladom, expedícia tovaru do 48 hodín. SADU Vám doručíme dopravnou službou priamo na Vašu adresu. Platiť môžete dobierkou (šoférovi pri prebraní tovaru) alebo prevodom na účet vopred. Cena dopravy za túto SADU je pre celé Slovensko plošne 11,92 € s DPH pre SADA-09 aj pre SADA-10. Ďalšia možnosť je vyzdvihnúť sadu osobne v Novom Meste nad Váhom.
Objednanie SADY
Objednať SADU môžete:
| 1. E-mailom na info@branyposuvne.sk | 2. Telefonicky na 0948 59 98 57 |
|
3. Cez košík:
|
|
Montáž posuvnej brány s využitím komponentov SADY
K sade pre posuvnú bránu Vám bude doručený montážny nákres, ktorý obsahuje doporučené rozmery betónového základu a ukážkové rozmery samonosných brán.
Radi Vám poskytneme konzultáciu ohľadne zloženia Vašej sady či montáže. Môžete:
| Vyplniť formulár: | Zavolať na: | Napísať na: |
|---|---|---|
| Poraďte sa s predavačom | 0948 59 98 57 | info@branyposuvne.sk |
Vo fotogalérii nájdete zákaznícke realizácie posuvných brán postavených na našich komponentoch.
Rozšírená záruka
Na všetky kovové komponenty v tejto SADE platí rozšírená záruka 36 mesiacov. Záruka sa vzťahuje okrem kovových komponentov aj na nylonové časti a hlavne na ložiskové rolky vozíkov, ktoré tvoria základ mechanizmu samonosnej brány.
Na všetku automatizačnú elektroniku v našom obchode platí štandardná záruka 24 mesiacov.
Ako záručný list slúži faktúra, ktorá Vám bude priložená k doručenému tovaru.
Popis SADY pre výrobu samonosnej posuvnej brány

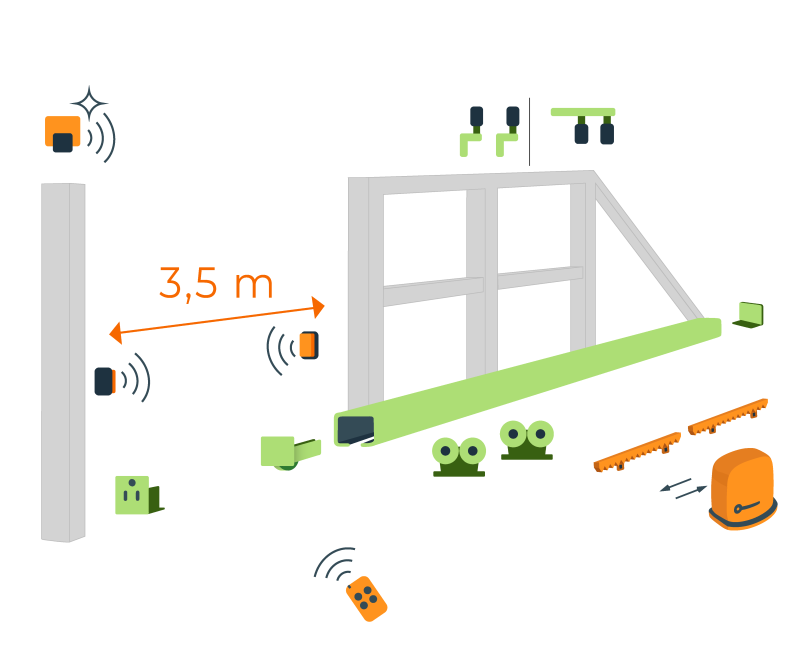

Kompletná SADA pre výrobu samonosnej posuvnej brány do šírky prejazdu 3,5 m a maximálne do 400 kg celkovej hmotnosti samonosnej brány. Ucelená sada s 5 metrovým C-profilom je cenovo zvýhodnená.
SADA obsahuje nosné vozíky pre samonosné brány s piatimi rolkami kde sú použité záťažové ložiská. Vozíky majú možnosť regulácie a výkyvu, kde sa regulácia využíva na „doladenie“ odskoku brány od zeme a výkyv slúži na rovnomerné namáhanie všetkých ložísk v ťahu i tlaku. Vozíky sú dodávané vrátane montážnej dosky.
Súčasťou sady je ďalej spodný doraz a nájazdové koliesko, ktoré „odľahčujú“ namáhanie brány a slúžia i ako dorazové a bezpečnostné prvky. Diely tejto SADY sú zostavené tak, aby nebolo nutné dokupovať ďalšie komponenty (sadu však môžete doplniť, napríklad o vrchný doraz).
Súčasťou sady je ďalej komplet set pre automatizovanie posuvnej brány: pohon brány a elektronické príslušenstvo (ovládač, maják, fotobunky).
C-profil sa navarí na spodný rám brány. Spodný jokel rámu brány odporúčame použiť min. 80x40x2mm, ostatné jokle potom 40x40, 60x40 alebo 80x40 – záleží od šírky prejazdu, celkovej dĺžky krídla brány a zamýšľanej hmotnosti - poradíme Vám. Rám brány musí byť robustný a stabilný. Keď už máte rám brány, osadíte vozíky na betónový základ (použite oceľové hmoždiny, chemickú kotvu, prípadne vozíky zabetónujte priamo do základu na závitové tyče). Rozmery betónového základu, spoločne s ďalšími doporučenými postupmi Vám doručíme spoločne s výrobkami, prípadne Vám poradíme na 0948599857 alebo na info@branyposuvne.sk.
Podrobnejšie informácie o samonosných bránach a komponentoch z ktorých bránu poskladáte nájdete v sekcii Často riešené situácie pri stavbe posuvnej brány.
