Sada pre výrobu samonosnej brány s extra krátkym presahom Intelligate IG350
NOVINKA
| Dostupnosť produktu: | do 7 dní | Tovar štandardne expedujeme do 7 dní. |
|---|
CE-INTEGA
do 7 dní
do 7 dní
2 380,14 € bez DPH
2 927,57 € s DPH
2 927,57 € s DPH
| Hmotnosť |
|---|
| 60 kg |
Popis produktu Sada pre výrobu samonosnej brány s extra krátkym presahom Intelligate IG350
Máte na pozemku málo miesta na presah klasickej samonosnej posuvnej brány? Systém Intelligate je navrhnutý presne pre prípady, kedy je priestor vedľa prejazdu brány príliš krátky a nedovoľuje použiť štandardný presah brány.
So systémom intelligate IG350 k svetlej šírke brány postačuje presah s dĺžkou len 40 cm. Klasická samonosná brána by pri 4-metrovom prejazde vyžadovala presah približne 1,5 až 2 metre. So systémom Intelligate ušetríte viac ako meter priestoru.

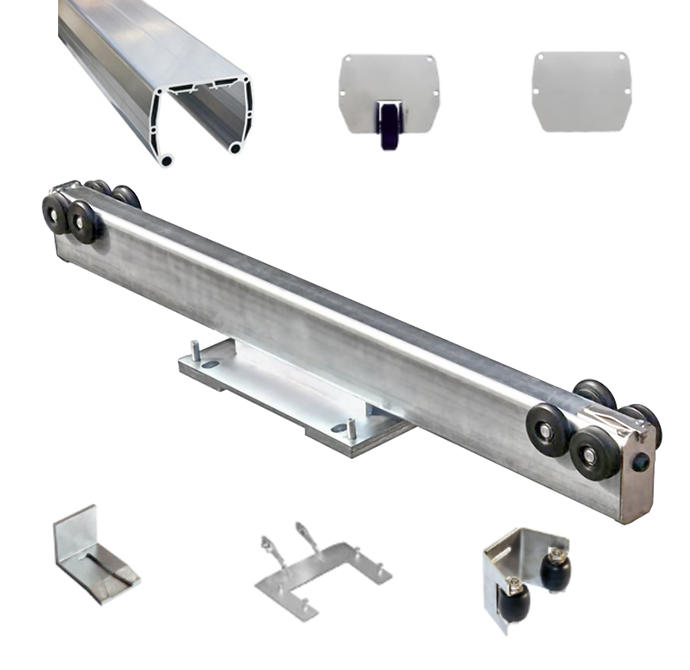

| Sada obsahuje: | Sada IG350 | |||
|---|---|---|---|---|
 |
1 × | Kompletný systém vozíkov INTELLIGATE 350 pre C-profil MGD | IG350 | |
 |
1× | Hliníkový C-Profil MGD 5400mm | MGD1-LS | |
 |
1 × | Montážna konzola pre pohony | MK-IG | |
 |
1 × | Nájazd pre C-profil MGD | MGD1-EDR | |
 |
1 × | Krytka C-profilu MGD | MGD1-ED | |
 |
1 × | Spodný doraz | NALS | |
 |
1 × | Vrchný doraz s rolkami | NELGR-60 | |
Umiestnenie komponentov v konštrukcii:
Príklad:
Ak má brána šírku prejazdu 4000 mm, tak priestor potrebný na plné otvrenie brány so systémom inteligate je 4400 mm (4000 prejazd/brána + 400 presah brány).

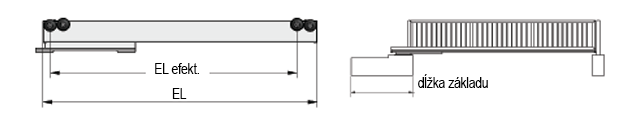

Rozmery:
- GL: celková dĺžka
- DL: svetlá šírka prejazdu
- GP: dĺžka základovej platne
- EL: dĺžka nosného ramena
- EL efekt.: efektívna dĺžka upnutia
- H: horná hrana pojazdovej lišty (=200 mm)
- Dov. hmot.: maximálna hmotnosť brány vrátane lišty
- Dov. hmot./m: maximálna hmotnosť/m vrátane lišty (5 kg/m)
Upozornenie:
- Pojazdový mechanizmus musí byť priskrutkovaný štyrmi kotvami, každá s upínacou silou minimálne 25 kN.
- Táto upínacia sila sa dosiahne vlepenou závitovou tyčou M12 s uťahovacím momentom 60 Nm.
- Pred dotiahnutím kotiev musí byť medzera medzi základovou platňou a základom vyplnená zálievkou.
