Sada pohonu pre posuvnú bránu do 800kg CAME BX708, 801MS-0030 (D) Sada pohonu pre posuvnú bránu do 800kg CAME BX708, 801MS-0030 (D)
CAME-BX708AGS-D
do 3 dní
435,65 € bez DPH
535,85 € s DPH

 ks
Hmotnosť
16 kg

Popis produktu Sada pohonu pre posuvnú bránu do 800kg CAME BX708, 801MS-0030 (D)

Pohon CAME BX708AGS je určený pre posuvné brány hmotnosti do 800 kg a dĺžky krídla do 14 m. Má elektromechanický spínač zastavenia. Pohon je nevratný. Detailné technické vlastnosti ». Manuál na stiahnutie ».

CAME BX708AGS a riadiaca jednotka ZBX7N

Sada obsahuje pohon pre posuvnú bránu do 800 kg s mechanickými koncovými spínačmi. Motor a prívod sú 230 V AC; príslušenstvo sa napája zo samostatného výstupu 24 V AC. Vstavaný enkodér umožňuje naučenie dráhy, zisťovanie prekážky a nastaviteľné spomalenie.

Pred nastavovaním overte presný pohon, označenie ZBX7N na doske a verziu firmvéru v H1. Rozpis nižšie je určený pre staršie vyhotovenie riadenia s voľbami F8 0 = čiastočne otvoriť / 1 = otvoriť. Samotná zhoda F8 nepotvrdzuje zhodu celej verzie. Aj dosky s rovnakým názvom a rovnakými voľbami F8 môžu mať odlišné správanie pamäte alebo technické údaje. Pred zmenou porovnajte nastavenia a postup s návodom dodaným ku konkrétnej doske. Ak má F8 voľby 1/2, nižšie uvedené čísla a továrenské hodnoty nepoužite. Pohony so sieťovým motorom 230 V nezamieňajte s modelmi na 24 V.

Montáž, pripojenie k sieti, nastavenie síl a skúšky bezpečnosti sú určené kvalifikovanému technikovi. Pred manipuláciou so svorkami alebo zásuvnými kartami odpojte napájanie. Pohon nesmie nahrádzať chýbajúce mechanické dorazy ani prekonávať chybnú mechaniku brány.

Rýchla navigácia
Obsah sadySada BX708
PríslušenstvoVýber a zaťaženie
Montáž pohonuHrebeň a dorazy
Doska a svorkyFotobunky DIR10
Prvé spustenieUčenie dráhy
Tlačidlá a menuFunkcie F

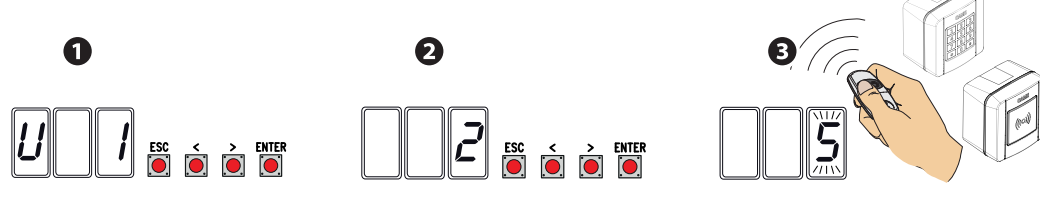

Diaľkové ovládačeDiagnostika
Reset a pamäťÚdržba

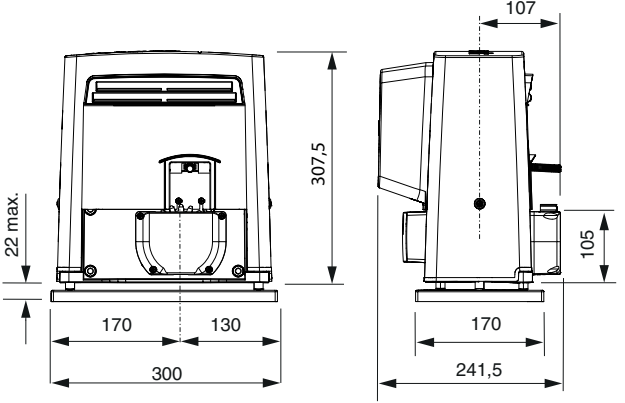

Parametre a rozmeryPDF manuál

Čo obsahuje sada

Pohon BX708AGS so vstavanou doskou ZBX7N, koncové dorazy pre spínanie, rádiová karta AF43S, diaľkový ovládač TOP44RBN, pár fotobuniek DIR10 a maják KLED230. Ozubený hrebeň sa vyberá podľa brány; nie je uvedený vo výbave tejto sady.

Sada CAME BX708

VlastnosťCAME BX708AGS
SadaSada CAME BX708AGS
BX708 – do 800 kg
Hmotnosť krídlamax. 800 kg
Dĺžka krídlamax. 14 m
Motor a doska230 V AC / ZBX7N
Koncové spínačemechanické
VýbavaAF43S, TOP44RBN, DIR10, KLED230

Vyšší hmotnostný limit BX708 nezvyšuje maximálnu dĺžku krídla. Vyberajte podľa skutočnej hmotnosti, dĺžky, odporu pri pohybe a počtu cyklov; samotná hmotnosť nestačí.

Príslušenstvo – čo, prečo a typ

ČoPrečoTyp
FotobunkyOchrana priestoru prejazdu pri zatváraní.
Diaľkový ovládačPovel pre celú alebo čiastočnú dráhu.
Rádiová kartaPríjem signálu ovládača.
  • AF43S v konektore AF; kódy a používateľov spravuje ZBX7N. Frekvencia sama kompatibilitu neurčuje.
MajákUpozorňuje na pohyb brány.
Ozubený hrebeňPrenáša pohyb na krídlo.
Tlačidlo / kľúčový spínačMiestne ovládanie alebo čiastočné otvorenie.
Bezpečnostná hranaOchrana proti pritlačeniu v nebezpečných miestach.
  • CAME DFWN s kontaktom NC; odporová hrana 8,2 kΩ iba so správnou konfiguráciou r7/r8. Rozhranie a nastavenie.

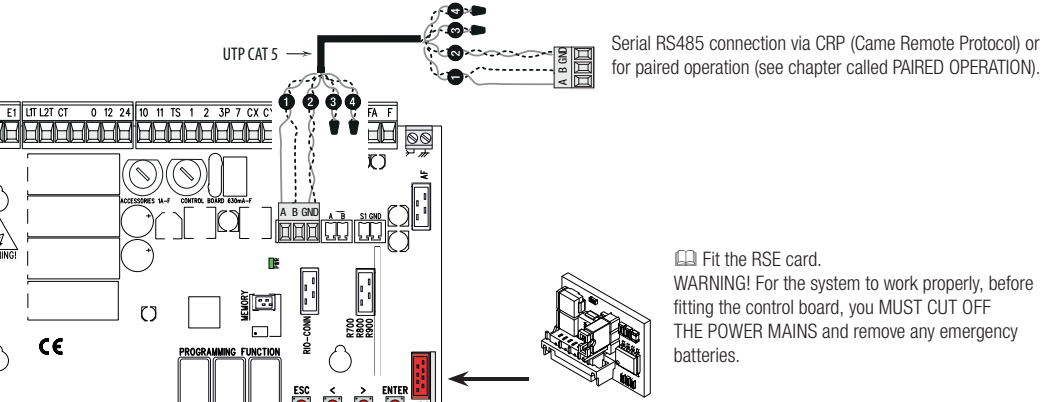

Sériové rozhranieSpojenie dvoch pohonov alebo komunikácia CRP.
  • RSE v príslušnej zásuvke, A/B/GND; MASTER/SLAVE. Nie je to bežný rádiový prijímač.

Výber pohonu a zaťaženie

Maximálna hmotnosť krídla je 800 kg, maximálna dĺžka 14 m. Brána sa musí po odblokovaní hladko pohybovať po celej dráhe a mať mechanické dorazy v oboch smeroch. Pri nárazoch, zadieraní alebo zvýšenom odpore najprv opravte vedenie a mechaniku.

17 cyklov za hodinu a 6 cyklov za sebou sa vzťahuje na referenčnú dĺžku krídla 4 m, teplotu 20 °C a správne namontovanú bránu bez dodatočného trenia. Nie sú to hodnoty pre každú dĺžku až do 14 m. Pri dlhšom krídle a vyššej teplote sa prípustný počet cyklov znižuje podľa pôvodných grafov.

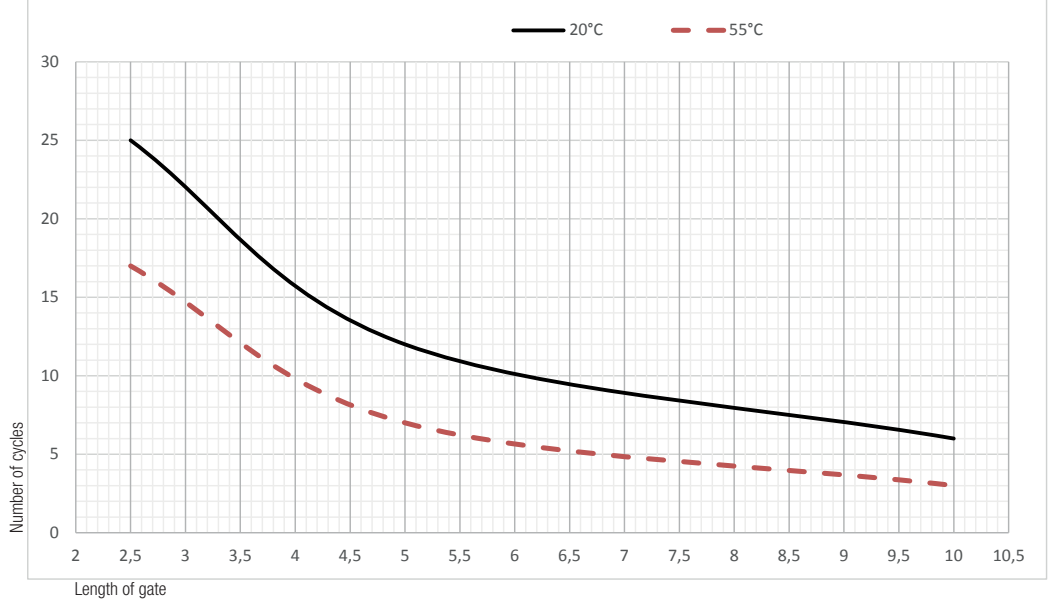

Počet cyklov za hodinu podľa dĺžky krídla a teploty

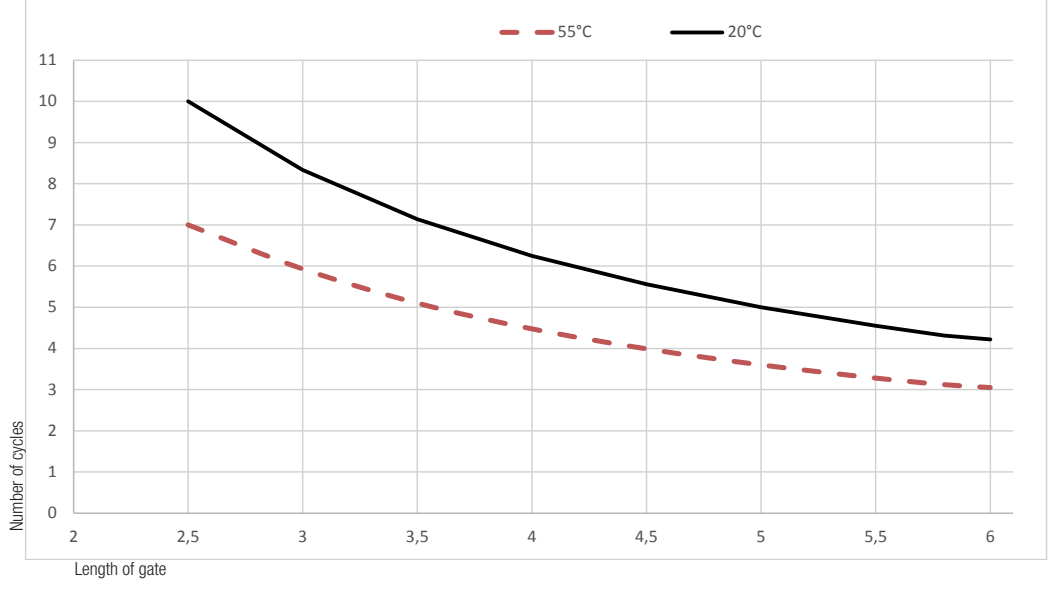

Počet po sebe idúcich cyklov podľa dĺžky krídla a teploty

Grafy nepredlžujte odhadom za posledný zobrazený bod. Počet cyklov za hodinu je prevádzkový limit, nie záruka životnosti.

Montáž pohonu a kabeláž

  1. Skontrolujte stabilitu krídla, valčeky, koľajnicu alebo vedenie, ľahký pohyb a pevné mechanické dorazy. Zabezpečte nebezpečné miesta pri hrebeni a pastorku.
  2. Vyberte pevný podklad chránený pred nárazmi a priamym ostrekovaním. Pripravte chráničky; pre pohon sa odporúča Ø 40 mm, pre príslušenstvo Ø 25 mm.
  3. Základové debnenie má byť väčšie než kotviaca doska a vyčnievať 50 mm nad terén. Doplňte oceľovú výstuž. Upevnite skrutky M12 do dosky a vyveďte chráničky cez jej otvory.
  4. Pri existujúcom hrebeni dodržte pôvodný rozmerový detail 84 / 105 mm. Dosku vyrovnajte a zabetónujte; na vytvrdnutie počkajte najmenej 24 hodín.
  5. Káble nechajte vystupovať približne 600 mm. Zložte kryty, položte pohon na dosku a nastaviteľnými pätkami ho pred prvým vyrovnaním zdvihnite o 5–10 mm, aby zostala rezerva na nastavenie.

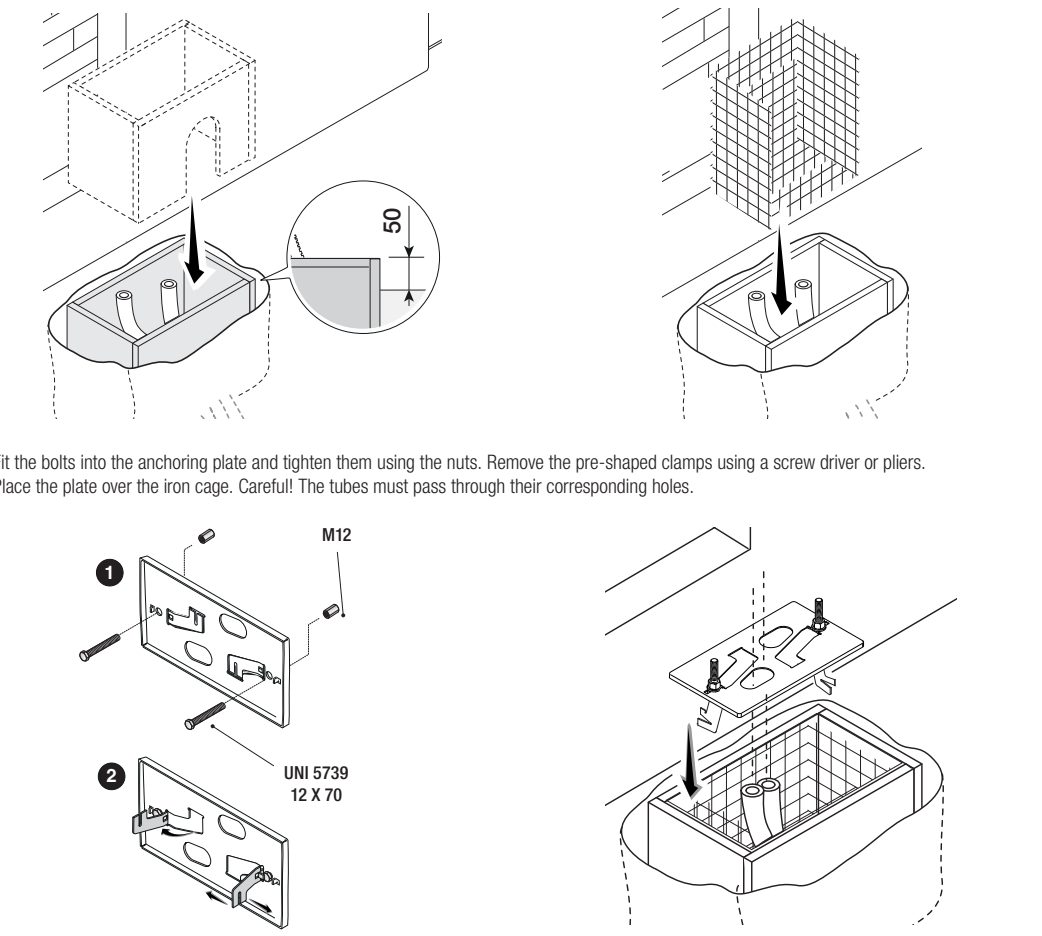

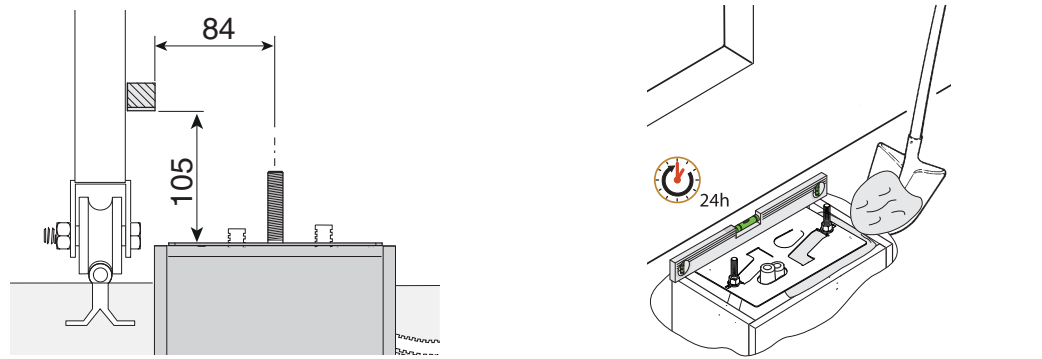

Príprava základu a upevnenie kotviacej dosky

Rozmery osadenia dosky pri existujúcom hrebeni

Odporúčané minimálne prierezy

VedenieMenej než 20 mNad 20 a menej než 30 m
Prívod 230 V AC, L/N/PE3G × 1,5 mm²3G × 2,5 mm²
Maják2 × 0,5 mm²2 × 0,5 mm²
Ovládací kontakt2 × 0,5 mm²2 × 0,5 mm²
Fotobunka TX2 × 0,5 mm²2 × 0,5 mm²
Fotobunka RX4 × 0,5 mm²4 × 0,5 mm²

Pre sieťové vonkajšie vedenie sa používa H05RN-F, pre vnútorné H05VV-F; nízkonapäťové vedenie do 48 V podľa vhodnosti FROR 20-22 II. Anténa: RG58, odporúčaná dĺžka najviac 5 m. Sériové prepojenie: UTP CAT5, najviac 1 000 m. Pri iných vzdialenostiach, viacerých odberoch alebo testovacom vedení doplňte potrebné žily a prierez podľa skutočného odberu a zapojenia.

Káble veďte cez samostatné priechodky; nesmú sa dotýkať motora ani transformátora. Sieťový prívod musí mať vhodné dvojpólové odpojenie a ochranný vodič PE.

Hrebeň, vôľa a koncové polohy

  1. Odblokujte pohon. Hrebeň s modulom 4 pripevnite k bráne po celej dráhe. Pri spájaní dielov zarovnajte zuby pomocným kusom hrebeňa pod spojom.
  2. Ručne prejdite celú dráhu. Výšku nastavte pätkami a bočnú polohu otvormi kotvenia; medzi hrebeňom a pastorkom ponechajte vôľu 1–2 mm. Hmotnosť krídla nesmie ležať na pohone.
  3. Po vyrovnaní pevne dotiahnite upevnenie pohonu.
  4. Bránu ručne otvorte. Posuňte otvárací spínací doraz na hrebeni až k aktivácii pružiny mikrospínača a upevnite ho.
  5. Rovnakým spôsobom nastavte zatvárací spínací doraz. Podľa rozmerového detailu nechajte pred pevným mechanickým dorazom približne 20 mm. Overte obidva smery a znovu zablokujte pohon.

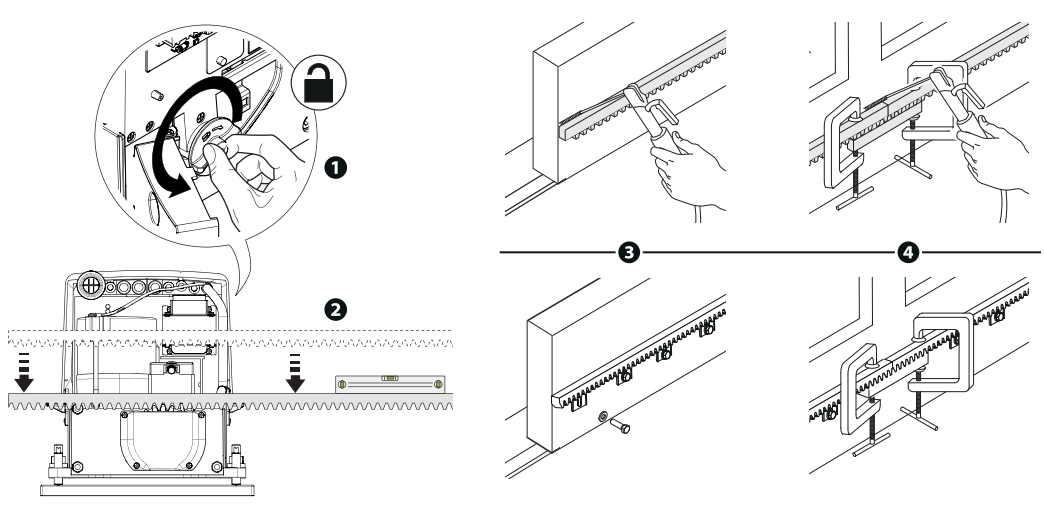

Montáž a vyrovnanie ozubeného hrebeňa

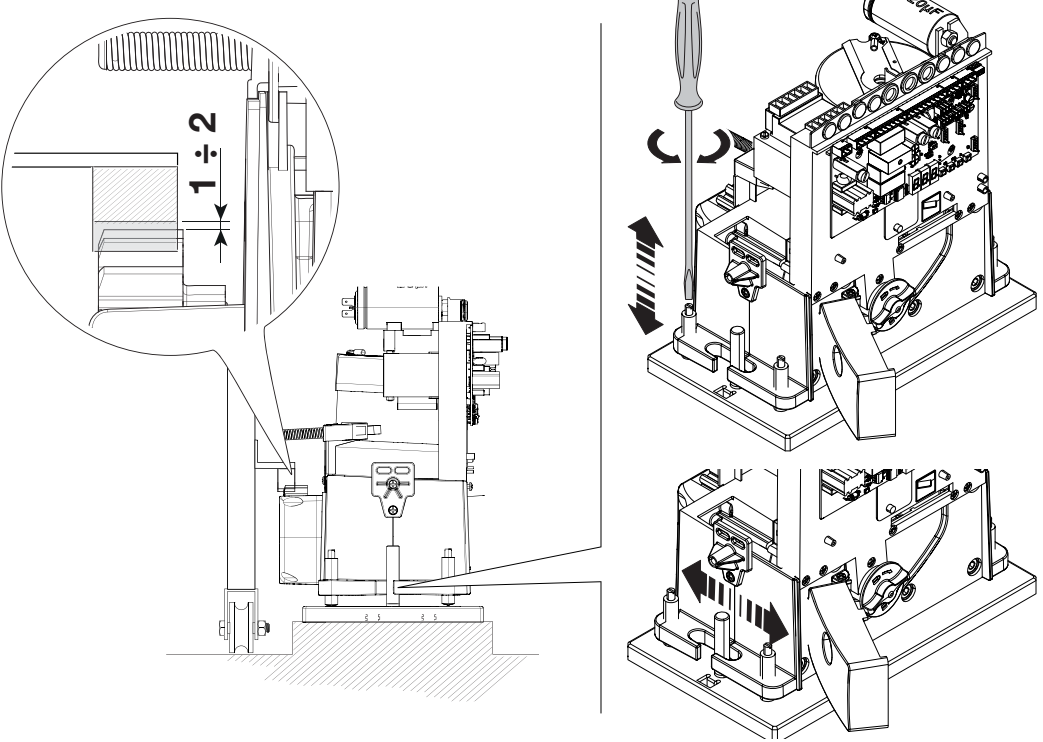

Nastavenie vôle 1–2 mm medzi hrebeňom a pastorkom

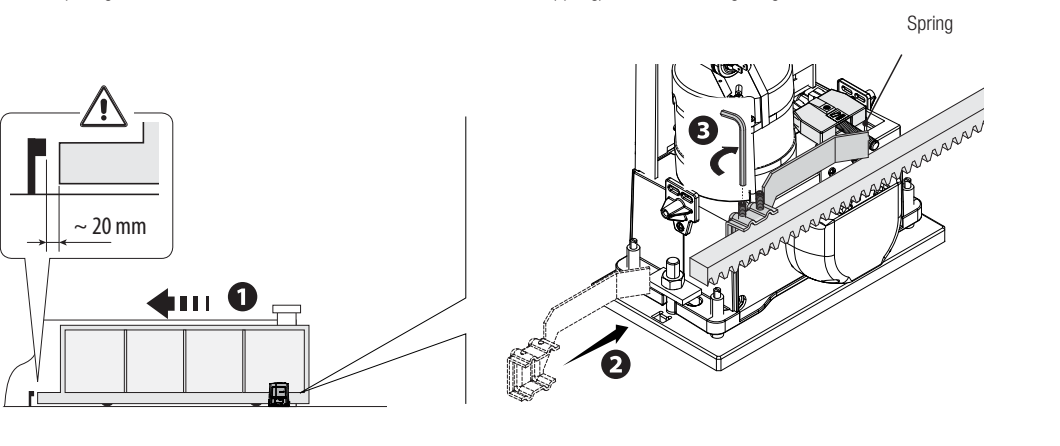

Nastavenie mechanického koncového spínača pri otvorení

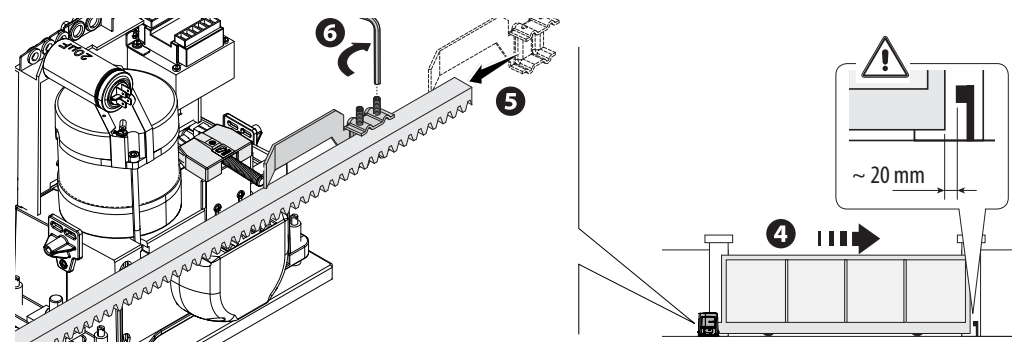

Nastavenie mechanického koncového spínača pri zatvorení

Ručné odblokovanie pri výpadku

  1. Odpojte napájanie a zaistite krídlo proti samovoľnému pohybu.
  2. Otvorte kryt zámku, vložte kľúč a odomknite odblokovacie dvierka.
  3. Vyklopte dvierka a otočte odblokovacím ovládačom v ich otvorenom priestore podľa šípky na obrázku. Bránu potom môžete posúvať ručne.
  4. Na návrat otočte ovládač späť podľa obrázka zablokovania, zavrite dvierka, uzamknite ich kľúčom a zavrite kryt zámku.
  5. Pred obnovením napájania overte zaistenie pohonu. Otvorené dvierka môžu vyvolať E8.

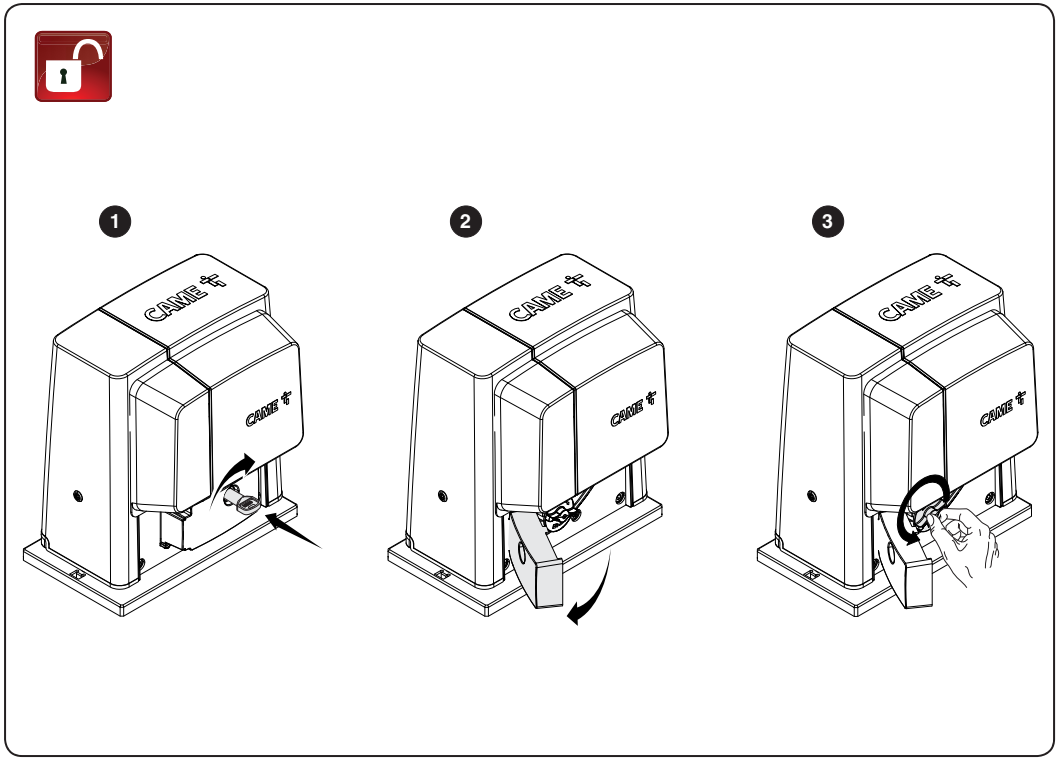

Ručné odblokovanie pohonu CAME BX

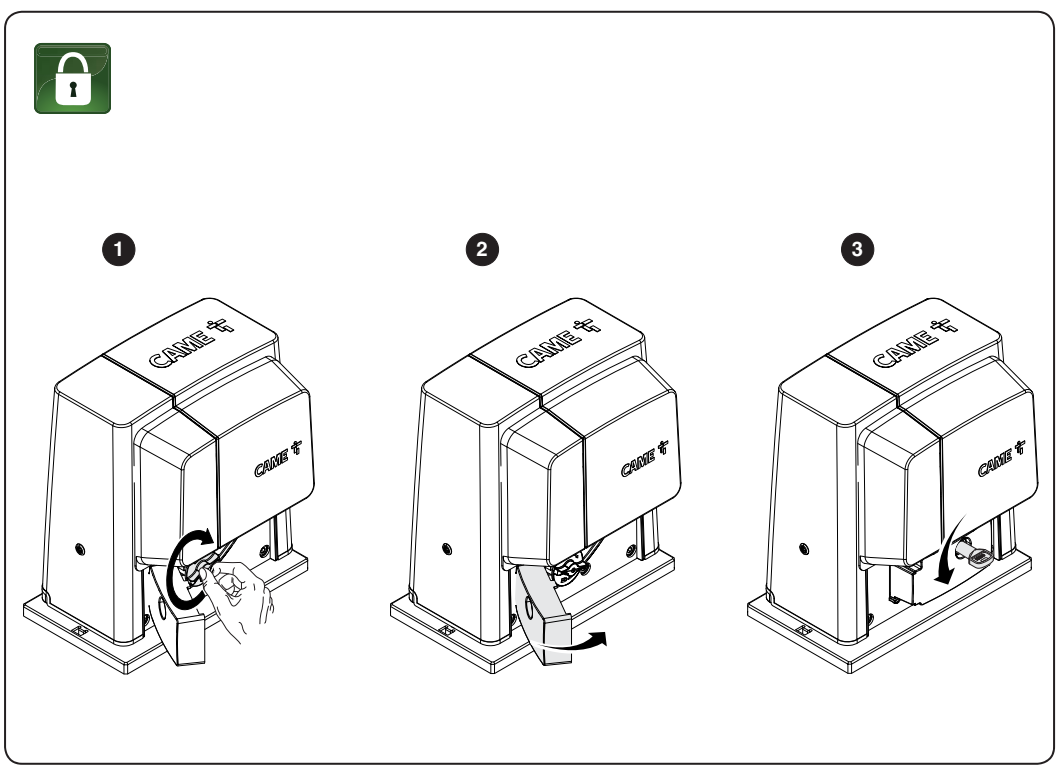

Opätovné zablokovanie pohonu CAME BX

Orientácia na doske ZBX7N a svorky

Na obrázku je doska orientovaná so svorkovnicami hore a tlačidlami ESC / < / > / ENTER vpravo dole. Displej je v spodnej časti; PWR označuje prítomnosť napájania. Čísla v krúžkoch určujú časti dosky, nie čísla elektrických svoriek.

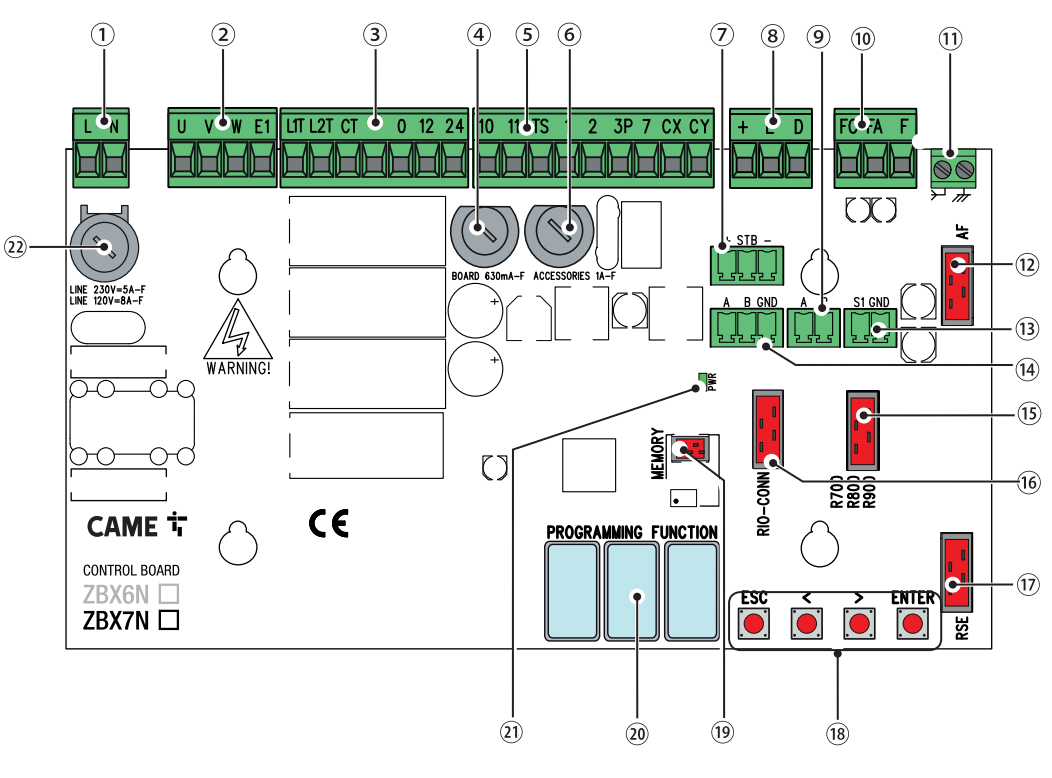

Doska ZBX7N – svorkovnice, konektory, poistky a tlačidlá

Pozícia v obrázkuČasť dosky
1 / 2 / 3Prívod siete / motor / transformátor.
4 / 6 / 22Poistka dosky / príslušenstva / sieťová poistka.
5Ovládacie a bezpečnostné vstupy.
7RGP1: + / STB / −, úsporný modul; nejde o batériový vstup.
8 / 10 / 11Enkodér / mechanické koncové spínače / anténa.
9 / 13 / 15Svorky klávesnice / transpondéra; zásuvka dekodéra R700 alebo R800.
12Rádiová karta AF.
14 / 17Sériové svorky A/B/GND / zásuvka RSE.

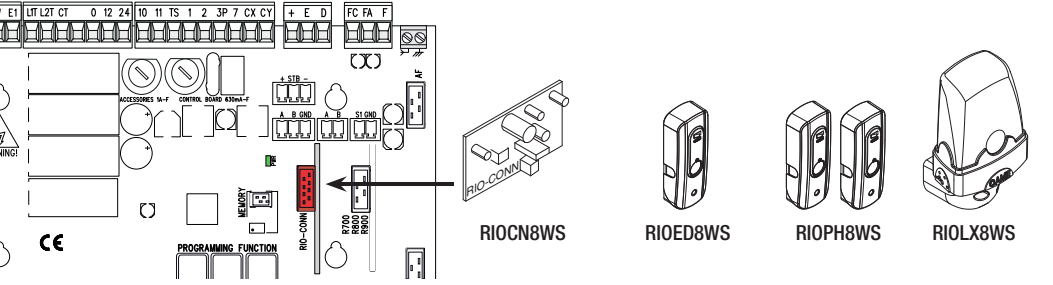

16Zásuvka RIO-CONN pre RIOCN8WS.
18 / 19 / 20 / 21Programovacie tlačidlá / Memory Roll / displej / LED PWR.

Napájanie, motor a enkodér

SvorkyZapojenie a limit
L / N / PEL = fáza, N = pracovný nulový vodič; 230 V AC, 50/60 Hz. Ochranný PE na označený zemniaci bod. Nejde o +/−.
U / V / WTovárenské motorové vedenie a kondenzátor; motor 230 V AC. Nepoužíva jednosmernú polaritu. Pri výbere smeru použite F54, neprehadzujte zapojenie odhadom.
+ / E / DEnkodér – továrenské zapojenie: + = červený vodič, E = čierny vodič, D = tienenie, podľa pôvodného obrázka. Pri opätovnom zapojení dodržte označenia a pôvodné vedenie; nepriraďujte E alebo D inú funkciu podľa farby vodiča. Tieto svorky nie sú napájaním fotobuniek; nepripájajte sem externý zdroj.
FC / FA / FFC = koncový spínač zatvorenia; FA = koncový spínač otvorenia; F = spoločný vodič. Továrenské zapojenie nezamieňať s napájaním príslušenstva.
10 / 1124 V AC, najviac 20 W pre príslušenstvo. Pri striedavom napätí nie je plus ani mínus.
TSTestovací vývod pre fotobunky; používa sa s F5 a s konkrétnou testovacou schémou. Nie je náhradný trvalý napájací výstup.

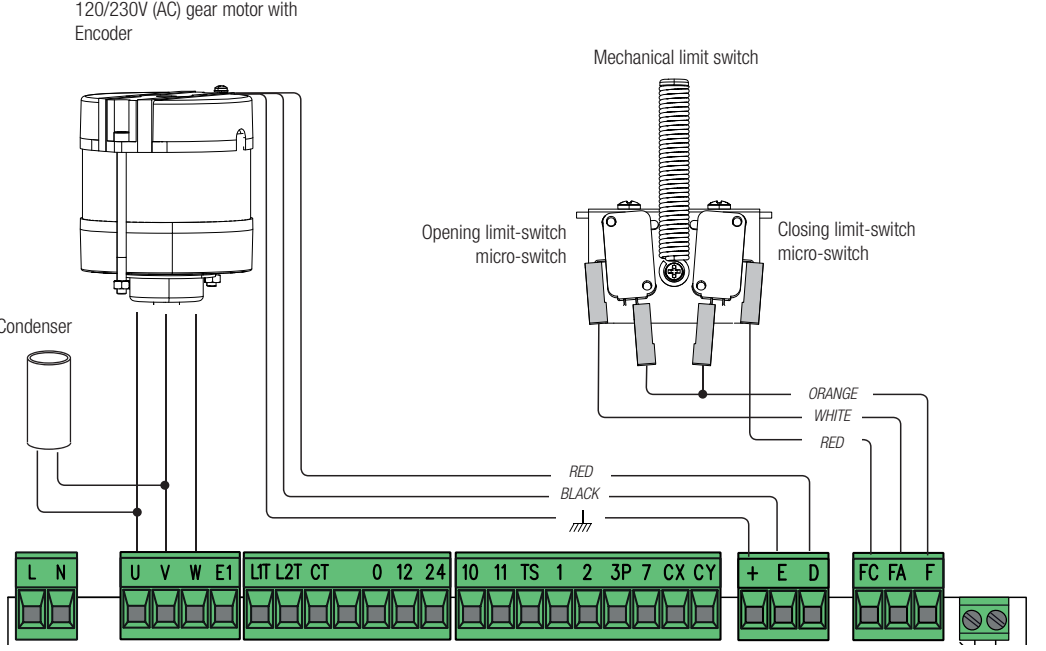

Pôvodné zapojenie motora, enkodéra, kondenzátora a koncových spínačov

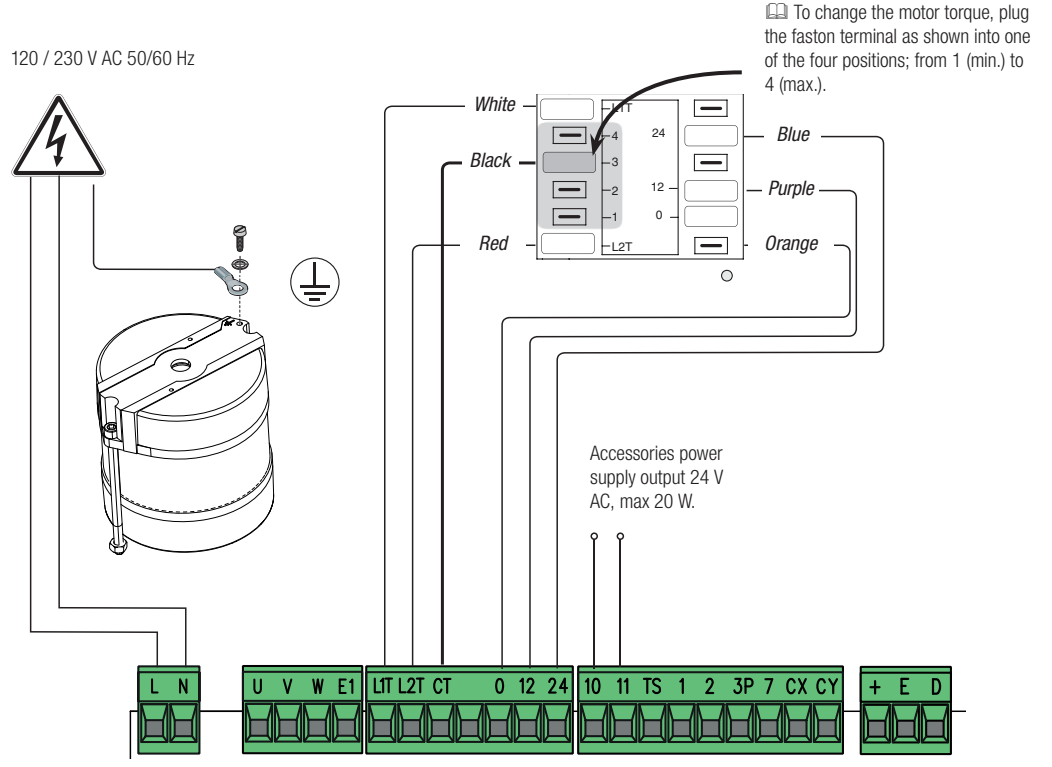

Sieťový prívod, výstup 24 V AC a nastavenie momentu transformátora

Tlačidlá, STOP a bezpečnostné vstupy

VstupKontakt / použitie
1–2STOP s beznapäťovým kontaktom NC, aktivovať F1. Rozpojenie zastaví a vylúči automatické zatvorenie; pokračuje sa novým povelom.
2–7Beznapäťový kontakt NO; povel podľa F7. Pri F6 = ON je to držaný povel zatvárania.
2–3PBeznapäťový kontakt NO; čiastočné alebo úplné otvorenie podľa F8. Pri F6 = ON je to držaný povel otvárania.
2–CX / 2–CYBezpečnostný kontakt NC, reakcia podľa F2/F3. Kontakt nemá polaritu; nepripájajte naň cudzie napätie.
A / B – klávesnicaKódový volič s dekodérom R800; zvoliť F14 = 1.
S1 / GNDTranspondér alebo čítačka s R700; zvoliť F14 = 0. Pôvodný obrázok uvádza červený vodič na S1 a čierny na GND.
AnténaRG58: stredný vodič na signálový vstup antény, tienenie na svorku so symbolom tienenia.

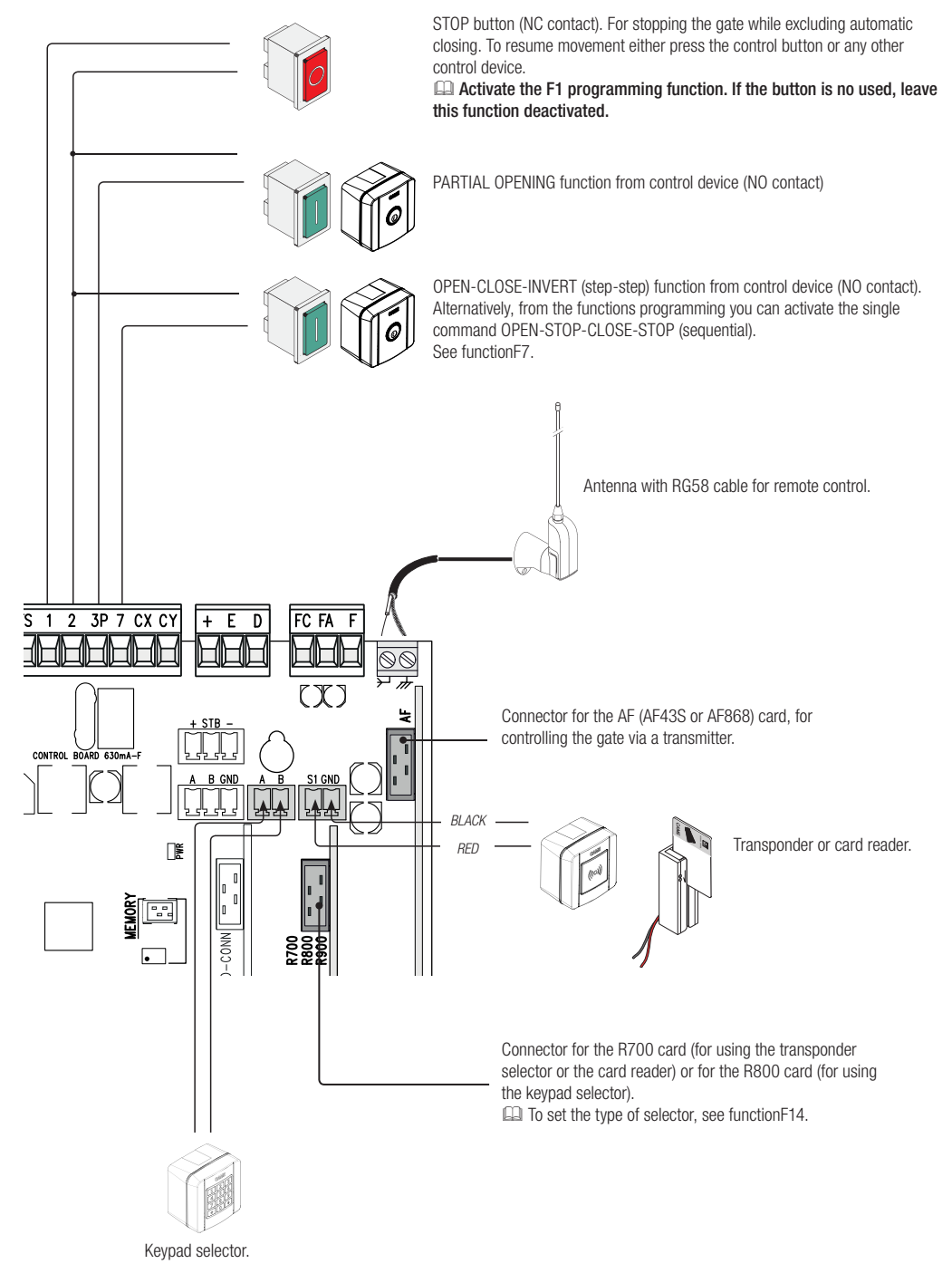

Zapojenie tlačidiel, STOP, antény a zásuvných rádiových/prístupových kariet

NO znamená v pokoji rozpojený, NC v pokoji zopnutý a spoločná svorka kontaktu je COM/C. Pre bežný povel nepripájajte sieťových 230 V na vstupy 2–7 alebo 2–3P. Nepoužitý STOP vypnite cez F1; nepoužité CX/CY cez F2/F3. Pripojenú bezpečnosť nevypínajte ako riešenie poruchy.

Maják a signalizácia stavu

VýstupNapätie / výkon / režim
W–E1KLED230: 230 V AC, limit výstupu 25 W, F18 = OFF. Pre cyklové osvetlenie 230 V AC, najviac 60 W, F18 = 1 a aktivované F19. AC bez +/−; nepoužite sem 24 V maják.
11–FASignalizácia otvorenej brány: 24 V AC, najviac 3 W, bez +/−.
11–FCSignalizácia zatvorenej brány: 24 V AC, najviac 3 W, bez +/−.

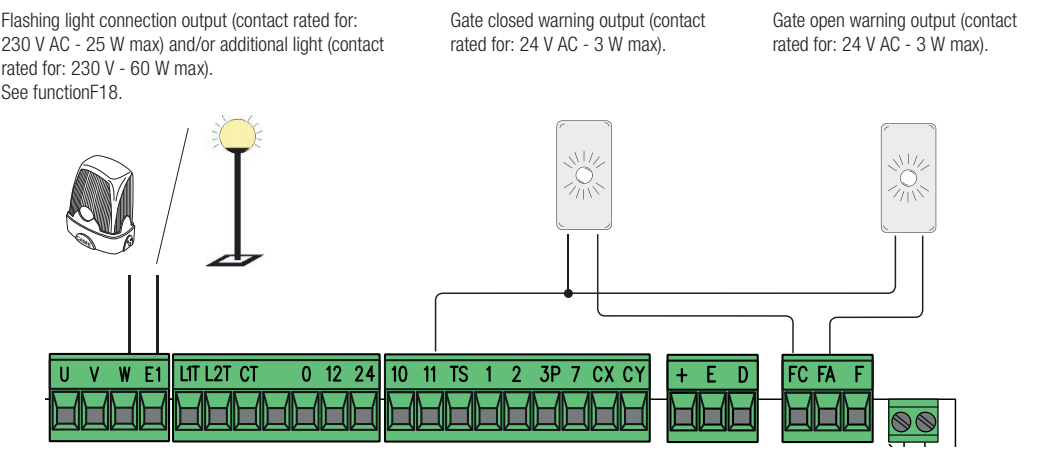

Výstupy majáka alebo cyklového svetla a signalizácie otvorenej/zatvorenej brány

Fotobunky CAME DIR10

DIR10 sú synchronizovaný vysielač TX a prijímač RX s dosahom 10 m. Pre toto zapojenie nastavte na fotobunkách 24 V; prívod je 24 V AC. Pár má odber 60 mA pri 24 V AC. Svorky RX 10 a TX TX sú v pôvodnej schéme označené +, svorky 2 označené −; pri napájaní z dosky ide o AC bez jednosmernej polarity. Dodržte konkrétne prepojenie synchronizácie TX, nie iba dvojicu napájacích vodičov.

Svorka DIR10Bežné zapojenieZapojenie s testom
RX 10 (značka +)ZBX7N 10ZBX7N 10
RX 2 (značka −)ZBX7N 2ZBX7N 11
RX TX ↔ TX TX (značka +)Prepojiť TX medzi RX a vysielačomRovnaké prepojenie
TX 2 (značka −)ZBX7N 2ZBX7N TS
RX C – spoločný kontaktZBX7N 2ZBX7N 11
RX NC – bezpečnostný kontaktZBX7N CX, prípadne CYZBX7N CX, prípadne CY
FunkcieF2 = C1 (pri CX), F5 = OFFF2 = C1 (pri CX), F5 = 1
Pri vstupe CYF3 = zvolená reakciaF3 = zvolená reakcia; F5 = 2, alebo 4 pri teste CX aj CY

Pri C1 rozpojenie kontaktu počas zatvárania vyvolá otvorenie. C2 pri otváraní vyvolá zatvorenie; C3 zastaví pohyb a nasleduje automatické zatvorenie; je dostupné iba s aktívnym F19. C4 zastaví pohyb a po odstránení prekážky sa pohyb obnoví. Vyberte reakciu podľa chráneného miesta. Po zapojení overte funkciu prerušením lúča pri príslušnom pohybe.

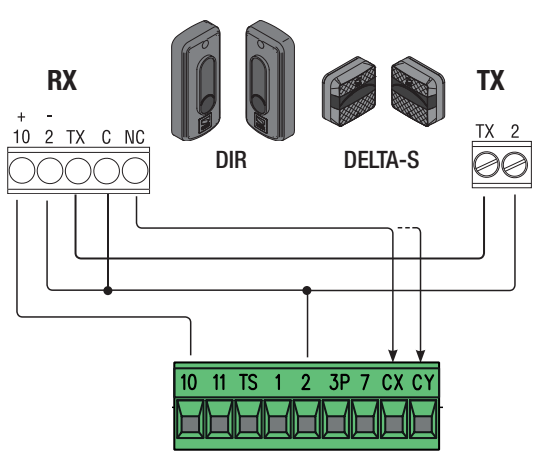

DIR10 / DELTA-S – bežné zapojenie na ZBX7N

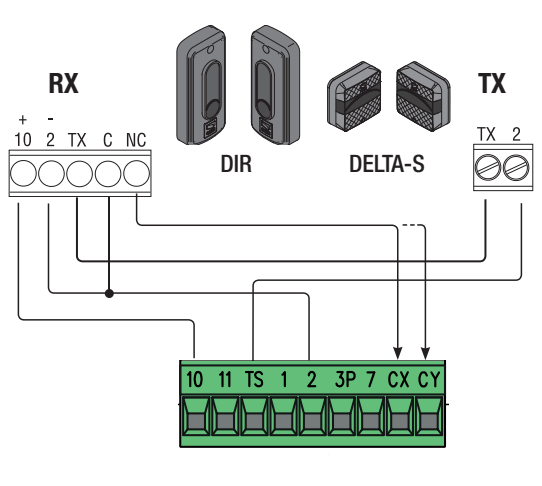

DIR10 / DELTA-S – zapojenie s testom cez TS

Test nie je iba položka v menu. Najprv zapojte vývody podľa testovacej schémy a potom aktivujte F5. Ak test zlyhá, doska nevykoná povel a zobrazí E4. DELTA má iné svorky; nepoužívajte na ňu tento rozpis DIR10.

Bezpečnostné hrany

Hranu DFWN s beznapäťovým kontaktom NC zapojte medzi 2 a CX/CY a vyberte C7 alebo C8. Pri rozhraní DFI použite nižšie uvedené samostatné napájanie a kontakty; samotná hrana s kontaktom NC sa takto nenapája. Voľby r7/r8 sú určené pre príslušnú odporovú hranu 8,2 kΩ, nie pre ľubovoľný kontakt. Konkrétny typ, umiestnenie a výsledná sila sa musia overiť skúškou bezpečnosti.

Svorka pôvodného DFIZBX7N / bezpečnostná hrana
24V / 0VDFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Napájanie v tejto schéme je 24 V AC, bez jednosmernej polarity +/−; svorka 12V zostáva voľná. Spoločný limit výstupu 10–11 pre príslušenstvo je 20 W.
Dvojica svoriek so symbolom kontaktuNa pôvodnom obrázku hneď napravo od 0V: ľavá → ZBX7N 2, pravá → CX alebo CY. Beznapäťový bezpečnostný kontakt nemá polaritu; reakciu nastavte cez F2/F3.
C / NO / NCRovnomenné svorky DFI prepojte so svorkami C / NO / NC hrany DFWN podľa obrázka. Nezamieňajte ich so samostatnou dvojicou výstupného kontaktu do dosky.

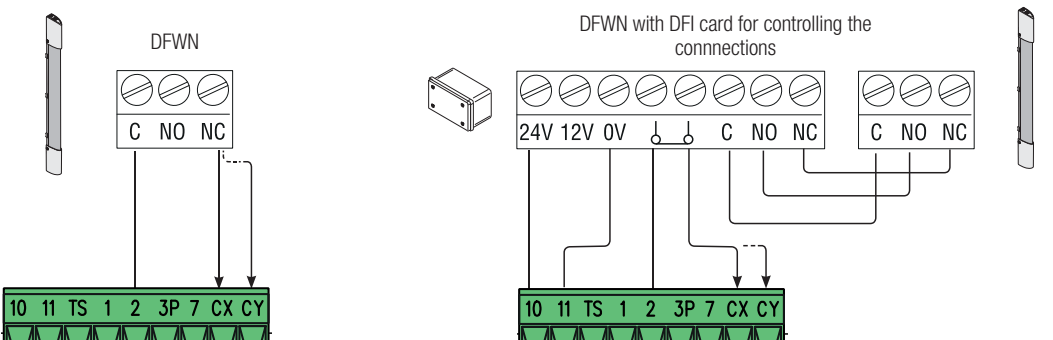

Pôvodné zapojenie kontaktnej hrany DFWN a rozhrania DFI

Prvé spustenie

  1. Overte mechanické dorazy, spínacie dorazy, správne zaistený pohon, krytie káblov a zapojenie bezpečnosti.
  2. Zapnite napájanie; overte LED PWR a funkciu displeja. V A1 skontrolujte 2 = BX708AGS.
  3. Nastavte F54 podľa skutočného smeru posuvu a F1 podľa pripojeného STOP. Nakonfigurujte CX/CY a prípadný test F5. Pre učenie ponechajte F11 = ON.
  4. Vykonajte A3 – učenie dráhy.
  5. Nastavte len potrebné prevádzkové funkcie, pridajte ovládače a vyskúšajte celú dráhu, čiastočné otvorenie, STOP, fotobunky, hrany a maják.

Prvý bežný manéver po zapnutí napájania je otvorenie. V tejto fáze počkajte na úplné otvorenie; zatvorenie nie je k dispozícii. Kalibrácia A3 má vlastnú sekvenciu uvedenú nižšie. Pri neobvyklom hluku, vibráciách alebo chybnom smere okamžite použite ESC/STOP a odstráňte príčinu.

A3 – automatické učenie dráhy

Predpoklady: F11 = ON, správny A1 a F54, nastavené koncové spínače, oba pevné mechanické dorazy a krídlo približne v polovici dráhy. Po ručnom presunutí znovu zablokujte pohon. Zabezpečte voľný priestor po celej dráhe.

Počas kalibrácie sú bezpečnostné zariadenia vyradené. Technik musí priamo dohliadať na celý pohyb a zabrániť vstupu osôb do priestoru brány.

  1. Podržte ENTER najmenej 1 s, šípkami vyberte A3 a potvrďte ENTER.
  2. Zvoľte ON a potvrďte ENTER.
  3. Brána sa najprv zatvorí do koncovej polohy; na displeji je CL1.
  4. Potom sa otvorí do koncovej polohy; displej ukazuje OP1. Nezasahujte do dráhy.
  5. Po skončení overte plný cyklus, zastavenie a zvolenú reakciu každého bezpečnostného prvku. Pri E1 alebo E2 riešte príčinu podľa diagnostiky a kalibráciu zopakujte až po odstránení problému.

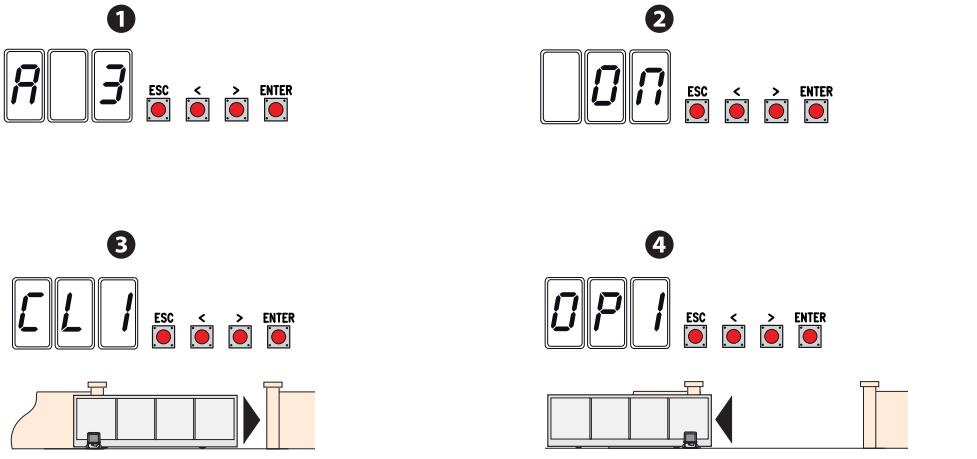

Sekvencia kalibrácie A3: zatvorenie CL1 a otvorenie OP1

Programovanie pomocou displeja

Nastavujte pri zastavenom pohone. Podržte ENTER najmenej 1 sekundu, šípkami </> vyberte funkciu, ENTER otvorí jej hodnotu. Šípkami hodnotu zmeňte a ENTER potvrďte a uložte. ESC ruší nepotvrdenú zmenu a opustí menu; z menu sa odchádza aj po 10 sekundách nečinnosti. Nepotvrdenú zmenu nepovažujte za uloženú.

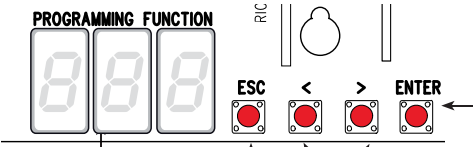

Displej a tlačidlá ESC, šípky a ENTER

Mimo menu slúžia šípky pri skúške na pohyb a ESC na zastavenie. Programovacie hodnoty a potvrdenie sledujte na displeji. LED PWR signalizuje prítomnosť napájania.

Funkcie F – úplné nastavenia

Tučne sú továrenské hodnoty pre uvedenú verziu ZBX7N. Dostupnosť funkcie závisí od pripojenej karty, aktivovaného enkodéra a súvisiacich funkcií. Pred zmenou si zapíšte pôvodné nastavenie. Citlivosť F34/F35 a rozbehový moment nenastavujte podľa hmotnostného maxima; po úprave musíte preveriť sily a ochranu.

Funkcia a významHodnoty / továrenské nastavenie
F1 – Úplné zastavenie
Vstup 1–2 s kontaktom NC. Po STOP sa automaticky nezatvára; treba nový povel. Bez tlačidla STOP ponechať OFF.
OFF – vypnuté
ON – aktívne
F2 – Bezpečnostný vstup CX
Vstup 2–CX. C1 až C4 pre fotobunky, C7/C8 pre kontakt hrany, r7/r8 pre odporovú hranu. C3 sa zobrazí len s aktívnym F19.
OFF – vypnuté
1 = C1 – pri zatváraní znovu otvoriť
2 = C2 – pri otváraní znovu zatvoriť
3 = C3 – zastaviť s následným automatickým zatvorením
4 = C4 – zastaviť a pokračovať po odstránení prekážky
7 = C7 – hrana: pri zatváraní znovu otvoriť
8 = C8 – hrana: pri otváraní znovu zatvoriť
r7 – odporová hrana 8,2 kΩ, znovu otvoriť pri zatváraní
r8 – odporová hrana 8,2 kΩ, znovu zatvoriť pri otváraní
F3 – Bezpečnostný vstup CY
Vstup 2–CY; rovnaké dostupné reakcie ako CX. C3 sa zobrazí len s aktívnym F19.
OFF – vypnuté
1 = C1 – pri zatváraní znovu otvoriť
2 = C2 – pri otváraní znovu zatvoriť
3 = C3 – zastaviť s následným automatickým zatvorením
4 = C4 – zastaviť a pokračovať po odstránení prekážky
7 = C7 – hrana: pri zatváraní znovu otvoriť
8 = C8 – hrana: pri otváraní znovu zatvoriť
r7 – odporová hrana 8,2 kΩ, znovu otvoriť pri zatváraní
r8 – odporová hrana 8,2 kΩ, znovu zatvoriť pri otváraní
F5 – Test fotobuniek
Pred pohybom preverí zapojené fotobunky. Vyžaduje zapojenie cez TS. Dostupné po aktivácii fotobuniek; bezdrôtová bezpečnosť sa testuje vždy.
OFF – vypnuté
1 – CX
2 – CY
4 – CX aj CY
F6 – Držanie tlačidla
Otváranie cez 2–3P a zatváranie cez 2–7 iba počas držania. Ostatné povely vrátane rádia sú v tomto režime vyradené.
OFF
ON
F7 – Povel 2–7
Určí činnosť tlačidla alebo spínača na vstupe 2–7.
0 – krok za krokom: otvoriť – zatvoriť – zmeniť smer
1 – otvoriť – STOP – zatvoriť – STOP
2 – iba otvoriť
3 – iba zatvoriť
F8 – Povel 2–3P
Čiastočné otvorenie alebo úplné otvorenie. Čísla platia pre dosku s ponukou 0/1.
0 – čiastočne otvoriť
1 – otvoriť
F9 – Prekážka pri stojacom motore
Ak brána stojí otvorená, zatvorená alebo po úplnom STOP a bezpečnostný prvok hlási prekážku, povel ju neuvedie do pohybu.
OFF
ON
F11 – Enkodér
Riadi spomalenie, zisťovanie prekážky a citlivosť. Pri zapnutí musí byť naučená dráha A3.
OFF
ON – zapnutý
F14 – Typ ovládacieho prvku
Pre čítačku/transpondér s R700 alebo klávesnicu s R800; nejde o nastavenie bežného tlačidla.
0 – transpondér alebo čítačka kariet
1 – kódová klávesnica
F18 – Svetlo W–E1
Maják bliká pri pohybe. Cyklové svetlo svieti od začiatku otvorenia po úplné zatvorenie, aj počas čakania; tento režim vyžaduje F19.
OFF – maják
1 – cyklové osvetlenie
F19 – Automatické zatvorenie
Čakanie po úplnom otvorení. Automatika nepracuje po úplnom STOP, pri výpadku napájania alebo pri zásahu bezpečnosti, ktorá zistí prekážku.
OFF – vypnuté
1 až 180 – čas v sekundách
F20 – Zatvorenie po čiastočnom otvorení
Čas po čiastočnom otvorení. Rovnaké obmedzenia pri STOP, výpadku napájania a bezpečnostnej prekážke.
OFF
1 až 180 s
10 s – továrenská hodnota
F21 – Predblikanie
Čas majáka W–E1 pred začiatkom pohybu.
OFF
1 až 10 s
F30 – Rýchlosť spomalenia
Spoločné nastavenie pri otváraní aj zatváraní. Zobrazuje sa s aktívnym enkodérom F11.
OFF – bez spomalenia
1 – vysoká
2 – stredná
3 – nízka
F34 – Citlivosť počas dráhy
Zisťovanie prekážky pri bežnom pohybe; len s F11. Menšie číslo znamená vyššiu citlivosť.
10 až 100
10 – najvyššia citlivosť
100 – najnižšia citlivosť
F35 – Citlivosť pri spomalení
Len s aktívnymi F11 a F30; menšie číslo znamená vyššiu citlivosť.
10 až 100
10 – najvyššia citlivosť
100 – najnižšia citlivosť
F36 – Rozsah čiastočného otvorenia
Percento z celkovej naučenej dráhy. Len s aktívnym F11; pri vypnutom enkodéri sa používa F71.
10 až 80 % dráhy
80 % – továrenská hodnota
F37 – Spomalenie pri otváraní
Rozsah dráhy pre spomalenie pred otvorenou koncovou polohou. Len s F11 a F30.
5 až 30 % dráhy
15 % – továrenská hodnota
F38 – Spomalenie pri zatváraní
Rozsah dráhy pre spomalenie pred zatvorenou koncovou polohou. Len s F11 a F30.
5 až 30 % dráhy
15 % – továrenská hodnota
F48 – Zvýšený rozbehový moment
Zvýšená sila na začiatku otvárania a zatvárania. Nenahrádza opravu mechanického odporu brány.
OFF
ON
F49 – Sériové spojenie
Používa kartu RSE. Spriahnutie dvoch pohonov alebo komunikácia CRP.
OFF
1 – spriahnuté pohony
3 – CRP
F50 – Uložiť do Memory Roll
Uloží používateľov a nastavenia. Zobrazuje sa iba s vloženou pamäťovou kartou.
OFF
ON – vykonať uloženie
F51 – Načítať Memory Roll
Načíta uložených používateľov a nastavenia do dosky. Zobrazuje sa iba s vloženou pamäťovou kartou.
OFF
ON – načítať
F52 – Prenos MASTER → SLAVE
Prenesie parametre hlavnej dosky na druhú. Len pri F49 = 1.
OFF
ON – preniesť
F54 – Smer posuvu
Výber ľavého alebo pravého posuvu podľa skutočnej montáže.
0 – doľava
1 – doprava
F56 – Adresa CRP
Samostatná adresa dosky pri viacerých pohonoch na komunikácii CRP.
1 až 255; každá doska na spoločnom spojení musí mať vlastnú adresu.
F63 – Rýchlosť komunikácie
Prenosová rýchlosť sériového spojenia CRP.
0 – 1 200 baud
1 – 2 400 baud
2 – 4 800 baud
3 – 9 600 baud
4 – 14 400 baud
5 – 19 200 baud
6 – 38 400 baud
7 – 57 600 baud
8 – 115 200 baud
F65 – RIO-EDGE T1
Bezdrôtová bezpečnostná hrana, len s RIOCN8WS v RIO-CONN.
OFF
P0 – STOP bez automatického zatvorenia; pokračovať novým povelom
P7 – znovu otvoriť pri zatváraní
P8 – znovu zatvoriť pri otváraní
F66 – RIO-EDGE T2
Druhý kanál bezdrôtovej hrany, len s RIOCN8WS.
OFF
P0 – STOP bez automatického zatvorenia; pokračovať novým povelom
P7 – znovu otvoriť pri zatváraní
P8 – znovu zatvoriť pri otváraní
F67 – RIO-CELL T1
Bezdrôtové fotobunky, len s RIOCN8WS. P3 je dostupné iba s F19.
OFF
P1 – znovu otvoriť pri zatváraní
P2 – znovu zatvoriť pri otváraní
P3 – zastaviť s následným automatickým zatvorením
P4 – zastaviť a pokračovať po odstránení prekážky
F68 – RIO-CELL T2
Druhý kanál bezdrôtových fotobuniek, len s RIOCN8WS. P3 je dostupné iba s F19.
OFF
P1 – znovu otvoriť pri zatváraní
P2 – znovu zatvoriť pri otváraní
P3 – zastaviť s následným automatickým zatvorením
P4 – zastaviť a pokračovať po odstránení prekážky
F71 – Čas čiastočného otvorenia
Používa sa pri vypnutom F11; určuje dobu otvorenia na povel 2–3P.
5 až 40 s
5 s – továrenská hodnota

Používatelia a systém U / A / H

Funkcia a významVoľby / použitie
U1 – Nový používateľ
Uloženie ovládača alebo iného prístupového prvku; kapacita 250 používateľov.
1 – otvoriť/zatvoriť
2 – otvoriť – STOP – zatvoriť – STOP
3 – iba otvoriť
4 – čiastočne otvoriť
U2 – Vymazať používateľa
Zmaže vybranú pozíciu. Po potvrdení sa zobrazí CLr.
Vybrať uložené číslo a potvrdiť ENTER.
U3 – Vymazať všetkých
Vymaže všetkých používateľov; nejde o reset pohonu.
OFF
ON – vymazať
U4 – Rádiové kódovanie
Výber prijímaného kódu. Výber kódovania v tomto staršom vyhotovení automaticky zmaže uložené ovládače. TWIN umožňuje viac používateľov s rovnakým kľúčom.
1 – všetky podporované kódovania
2 – Rolling Code
3 – TWIN
A1 – Typ motora
Musí zodpovedať pohonu, nie hmotnosti nastavenej používateľom.
1 – BX704AGS
2 – BX708AGS
A3 – Učenie dráhy
Automatická kalibrácia, len s F11. Bez kalibrácie sú pri aktívnom enkodéri povely vylúčené.
OFF
ON – spustiť
A4 – Reset parametrov
Obnoví továrenské nastavenia. Po resete overiť konfiguráciu a bezpečnostné vstupy.
OFF
ON – vykonať
A5 – Počet pohybov
Zobrazenie počtu vykonaných manévrov.
OFF
ON – zobraziť
H1 – Verzia firmvéru
Zobrazenie verzie riadiacej dosky.
Zobraziť a zapísať pre servis.

Uloženie diaľkových ovládačov

ZBX7N s rádiovou kartou AF43S 433,92 MHz spravuje najviac 250 používateľov. TOP44RBN používa Rolling Code na 433,92 MHz. V menu U4 musí byť povolené príslušné kódovanie; nepovažujte ľubovoľný ovládač na rovnakej frekvencii za kompatibilný.

AF kartu vkladajte alebo vyberajte iba bez napájania. Pri U4 = 1 sú povolené všetky podporované kódy, U4 = 2 obmedzí príjem na Rolling Code. Pred potvrdením výberu U4 počítajte s vymazaním rádiovej pamäte: v tomto staršom vyhotovení sa pri výbere kódovania automaticky vymažú uložené ovládače. Najprv si zaznamenajte používateľov a pripravte ich opätovné uloženie; samotná zhoda F8 neoveruje správanie U4.

  1. V menu zvoľte U1 a stlačte ENTER.
  2. Vyberte povel: 1 = otvoriť/zatvoriť; 2 = otvoriť–STOP–zatvoriť–STOP; 3 = iba otvoriť; 4 = čiastočné otvorenie.
  3. Potvrďte ENTER. Na displeji začne na niekoľko sekúnd blikať voľné číslo používateľa 1–250.
  4. Počas blikania odošlite kód požadovaným tlačidlom ovládača. Uloženú pozíciu zapíšte; po odchode z menu overte povel.
  5. Pre ďalšiu funkciu alebo používateľa zopakujte U1. Ak pribudne chyba E15, skontrolujte kartu, frekvenciu a kódovanie.

Pridanie používateľa cez U1 a vyslanie kódu pri blikajúcej pozícii

Vymazanie jedného alebo všetkých používateľov

Jeden používateľ: U2 → ENTER → šípkami vybrať uložené číslo → ENTER. Text CLr potvrdzuje vymazanie. Všetci používatelia: U3 → ENTER → ON → ENTER. U3 nie je reset parametrov A4 ani kalibrácia A3.

Reset parametrov a prenos pamäte

A4 – továrenské parametre

Pred resetom zaznamenajte A1, F54, nastavenia bezpečnostných vstupov, automatické zatváranie a prístupové údaje. Vyberte A4, potvrďte ENTER, zvoľte ON a znovu potvrďte ENTER. Potom overte všetky potrebné parametre, stav kalibrácie a bezpečnostné funkcie. Nepovažujte A4 za potvrdené vymazanie všetkých rádiových používateľov; na ich vymazanie je U3.

F50 / F51 – Memory Roll

  1. Odpojte napájanie a vložte Memory Roll do označenej zásuvky.
  2. Po zapnutí zvoľte F50 = ON a potvrďte ENTER; uložia sa používatelia a konfigurácia.
  3. Pred vybratím a vložením karty do druhej vhodnej dosky opäť odpojte napájanie.
  4. Na cieľovej doske zvoľte F51 = ON a potvrďte ENTER. Overte prenesené nastavenia voči konkrétnemu pohonu a inštalácii.
  5. Po prenose je vhodné kartu vybrať, vždy bez napájania.

Dva pohony MASTER / SLAVE

Do oboch dosiek vložte RSE bez napájania a spojte A–A, B–B a GND–GND pomocou UTP CAT5. Povely a bezpečnostné prvky zapojte na MASTER. Na MASTER nastavte F49 = 1, správny F54, F52 = ON a potvrďte prenos; následne spustite A3. Používateľov ukladajte na MASTER. Tlačidlá programovania SLAVE sú v spriahnutom režime vyradené.

Karta RSE a sériové prepojenie A, B a GND

Bežný povel otvoriť/zatvoriť alebo iba otvoriť ovláda obe krídla; povel čiastočného otvorenia otvorí iba MASTER. Spriahnutie dvoch pohonov nezvyšuje hmotnostný limit jedného krídla. Pre samostatnú komunikáciu CRP použite zodpovedajúce F49/F56/F63, nie režim MASTER/SLAVE.

Bezdrôtové bezpečnostné prvky RIO

RIOCN8WS sa zapája do RIO-CONN bez napájania. Hrany RIOED8WS a fotobunky RIOPH8WS nastavte cez príslušné F65–F68 a podľa ich vlastného zapojenia; RIOLX8WS patrí k bezdrôtovej signalizácii. Bez konfigurácie môže doska hlásiť E18, pri poruche alebo rušení spojenia E17. RIO-CONN nezamieňajte za zásuvku AF pre diaľkové ovládače.

Rozhranie RIO-CONN a príslušné bezdrôtové zariadenia

Diagnostika a odstránenie porúch

DisplejVýznamKontrola / riešenie
E1Chyba kalibrácie.Skontrolovať mechanické dorazy, spínacie dorazy, voľný chod, A1 a F54; potom zopakovať A3.
E2Kalibrácia / nastavenie enkodéra.Najprv overiť, či bolo úspešne dokončené učenie A3, a skontrolovať F11. Samotné E2 nie je E3 – porucha enkodéra. Ak hlásenie zostáva po správnom učení, preveriť továrenské vedenie enkodéra a servis.
E3Porucha enkodéra.Bez napájania skontrolovať konektor a vodiče +/E/D; poškodenie riešiť servisom. Nevypínať ochranu ako náhradu opravy.
E4Chyba testu bezpečnosti.Porovnať skutočné zapojenie TS, napájanie a kontakt fotobuniek s F5 a F2/F3.
E7Nedostatočný pracovný čas.Skontrolovať odpor po celej dráhe, koncové polohy a kalibráciu. Nezvyšovať silu na zadierajúcej bráne.
E8Otvorené odblokovacie dvierka.Zablokovať mechanizmus a zavrieť dvierka; preveriť ich snímanie.
E9Prekážka pri zatváraní.Odstrániť prekážku; ručne overiť vedenie/hrebeň a potom F34/F35.
E10Prekážka pri otváraní.Odstrániť prekážku v otváracej dráhe, preveriť vedenie a koncový spínač; potom citlivosť.
E11Dosiahnutý maximálny počet zistených prekážok.Skontrolovať opakujúci sa odpor alebo prekážku po celej dráhe a enkodér; po oprave vykonať skúšku.
E15Nekompatibilný ovládač.Overiť AF kartu, frekvenciu a U4; nepokúšať sa riešiť chybou resetom celej dosky.
E17Chyba bezdrôtového systému.Skontrolovať RIO rozhranie, zariadenia a rušenie. Systém môže blokovať pohyb.
E18Chýbajúca konfigurácia bezdrôtového systému.Skontrolovať RIOCN8WS a nakonfigurovať príslušné F65–F68 a zariadenia.

Keď sa brána nehýbe alebo nezatvára

Nehýbe sa ani jedným smerom: skontrolujte prívod, zaistenie pohonu, dvierka, stav STOP a bezpečnostných kontaktov, batériu ovládača a prípadný zaseknutý povel. Otvorí sa, ale nezatvorí: overte lúč fotobuniek, ich vyrovnanie, kontakt NC a konfiguráciu CX/CY; nevytvárajte trvalú prepojku cez pripojenú ochranu.

Poistky ZBX7N pre 230 V

PoistkaHodnota / typ
LINE – sieť5 A-F, rýchla
BOARD – doska630 mA-F, rýchla
ACCESSORIES – príslušenstvo1 A-F, rýchla

Pred kontrolou poistiek odpojte prívod. Použite rovnakú hodnotu a rýchly typ; vyššia poistka ani opakovaná výmena bez odstránenia skratu nie sú oprava.

Údržba a nastavenie sily

Pravidelne kontrolujte čistotu dráhy a hrebeňa, voľný chod, upevnenia, spínacie dorazy, poškodenie káblov, odblokovanie a funkciu každej ochrany. Pred čistením alebo zásahom odpojte napájanie. Mazanie vykonávajte len na mechanických dieloch, ktoré ho vyžadujú; vedenie nesmie vytvárať dodatočné trenie.

Motorový moment sa nastavuje čiernym Faston vývodom transformátora v polohách 1 až 4: 1 je minimum, 4 maximum. Vývod premiestňuje technik iba bez napájania, podľa pôvodného obrázka. Citlivosť enkodéra sa nastavuje samostatne cez F34/F35; vyšší moment ani nižšia citlivosť nenahrádzajú správne umiestnenie bezpečnostných hrán a skúšku síl.

Servisný záznam má obsahovať dátum, počet manévrov A5, verziu H1, vykonané opravy a výsledok skúšky ochrán. Po skončení nasaďte kryty tak, aby nepriškripli káble.

Technické vlastnosti BX708AGS

Údaje zodpovedajú uvedenej verzii pohonu a riadenia. Pred montážou porovnajte napájanie, označenie motora a hodnoty s jeho štítkom.

ParameterHodnota
Maximálna hmotnosť krídla800 kg
Maximálna dĺžka krídla14 m
Napájanie siete230 V AC, 50/60 Hz
Napájanie motora230 V AC
Výkon530 W
Tlačná sila800 N
Rýchlosť posuvu10 m/min
KrytieIP44
Prevádzková teplota−20 až +55 °C
Cyklov za hodinu17 pri referenčnom krídle 4 m / 20 °C
Cyklov za sebou6 pri referenčnom krídle 4 m / 20 °C
Kondenzátor20 µF
Spotreba v pohotovosti2,4 W
Spotreba s modulom Green Power0,5 W; modul nie je bežná batériová záloha
Tepelná ochrana motora150 °C
Trieda elektrickej ochranyI
Hmotnosť samotného pohonu15 kg
Pastorekmodul 4
Koncové spínačemechanické
RiadenieZBX7N s displejom a enkodérom

Rozmerový výkres pohonu CAME BX708AGS

Chcem tento tovar objednať, ako mám postupovať?

Vyberte si podľa toho, čo je pre vás pohodlné:

  1. objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
  2. objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
  3. objednať cez e-mail: objednajte na [email protected]

Spýtajte sa na čokoľvek o produkte Sada pohonu pre posuvnú bránu do 800kg CAME BX708, 801MS-0030 (D)

Produkt: Sada pohonu pre posuvnú bránu do 800kg CAME BX708, 801MS-0030 (D)
Meno:
E-mail:
Telefón:
Text:
Táto stránka je chránená reCAPTCHA od Google.
