Sada pohonu pre posuvnú bránu do 600kg/6m NICE ROBO600 (B)
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
349,62 € s DPH
| Hmotnosť |
|---|
| 12 kg |
Popis produktu Sada pohonu pre posuvnú bránu do 600kg/6m NICE ROBO600 (B)
NICE ROBO600 je elektromechanický pohon pre posuvnú bránu s motorom 230 V AC, vstavaným riadením a rádiovým prijímačom. Táto sada je ponúkaná pre bránu do 600 kg a prejazd do 6 m. Mechanické koncové spínače určujú otvorenú a zatvorenú polohu. Pohon je nevratný; pri výpadku elektriny ho možno odblokovať kľúčom a bránu posúvať ručne.
Pre akú bránu je ROBO600 vhodný
Hmotnosť, dĺžku a počet cyklov treba posúdiť spolu s odporom pohybu brány, vetrom, ľadom a stavom vedenia. Pohon nenahrádza opravu krivej alebo zadrhávajúcej brány. Krídlo sa musí pohybovať plynulo po celej dráhe, zostať stáť v ľubovoľnej polohe a mať zabezpečenie proti vykoľajeniu aj pevné mechanické dorazy v oboch smeroch.
| Ponuka tejto sady | Do 600 kg / 6 m prejazdu. |
|---|---|
| Limit samotného motora podľa návodu | Do 600 kg a dĺžky krídla do 8 m. Pre bránu nad 6 m si nechajte overiť celú zostavu. |
| Odpor ručného pohybu | Najviac 25 % špičkovej sily 600 N, teda 150 N počas celej dráhy. Je to výberová podmienka, nie dovolená nárazová sila na človeka. |
| Hrebeň | Modul 4; pastorok Z15. |
Limity počtu cyklov
| Dĺžka krídla | Max. cyklov/h | Max. cyklov za sebou |
|---|---|---|
| Do 4 m | 40 | 20 |
| Nad 4 do 6 m | 25 | 13 |
| Nad 6 do 8 m | 20 | 10 |
Jeden cyklus znamená otvorenie a zatvorenie. Maximálna nepretržitá činnosť motora je 4 minúty. Uvedené limity nerušia požiadavky na odpor pohybu a správne nastavenie času práce.
Výber väčšieho motora sám osebe nenahrádza bezpečnostné prvky a skúšku síl na hotovej bráne.
Obsah sady
Sada NICE RO600-B obsahuje pohon so vstavanou riadiacou jednotkou a prijímačom a diaľkový ovládač. Pre kompletnú montáž treba vhodný hrebeň, ukotvenie, koncové dorazy a bezpečnostné prvky podľa konkrétnej brány. Presnú výbavu rozšírenej zostavy vyberajte pri objednávke.
Čo ešte potrebujete k bezpečnej prevádzke
| Čo | Prečo | Typ |
|---|---|---|
| Fotobunky | Kontrola priestoru prejazdu; zapojenie tu. |
|
| Maják | Signalizácia pohybu; výstup 4–5 má 230 V AC. |
|
| Diaľkové ovládanie | Vstavaný prijímač, uloženie ovládačov. |
|
| STOP a bezpečnostné hrany | Ochrana rizikových miest podľa projektu. |
|
| Ozubený hrebeň a dorazy | Prenos pohybu a mechanické zaistenie dráhy. |
|
| Servisné programovanie | Diagnostika a nastavenie technikom. |
Montáž pohonu a hrebeňa
Montáž a elektrické práce vykonáva kvalifikovaný technik. Pred otvorením pohonu odpojte napájanie a zaistite ho proti zapnutiu. Chráničky a káblové vstupy pripravte tak, aby do motora nezatekala voda; základ sa nesmie zaplavovať. Zachovajte prístup ku krytu a odblokovaniu.

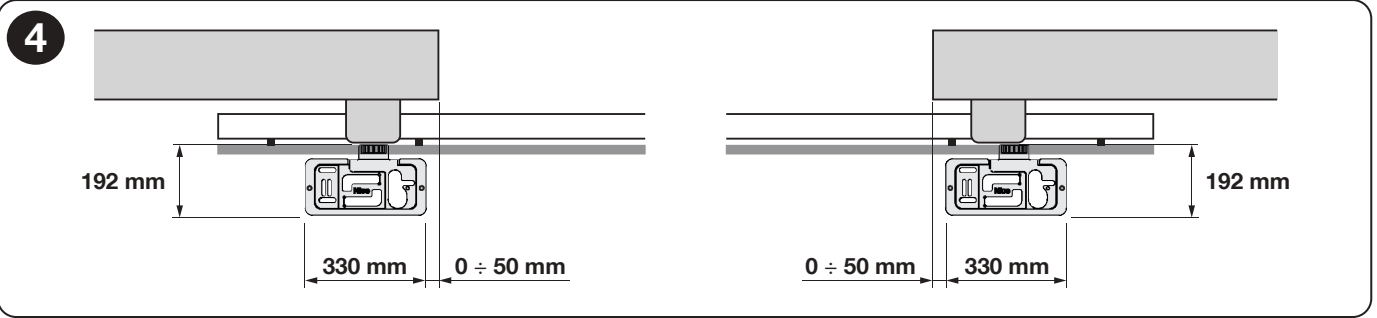

- Podľa montážneho výkresu pripravte základ a chráničky. Základová doska musí byť vodorovná, súbežná s pohybom brány a pevne ukotvená. Polohu určte aj podľa spôsobu uchytenia hrebeňa.
- Motor namontujte až po vytvrdnutí základu. Nastavte výšku a upevnite ho; hmotnosť krídla nesmie niesť pastorok pohonu.
- Odblokujte prevod a osádzajte hrebeň pri ručnom posúvaní krídla. Jednotlivé diely musia pokračovať v jednej priamke bez výškového schodu.

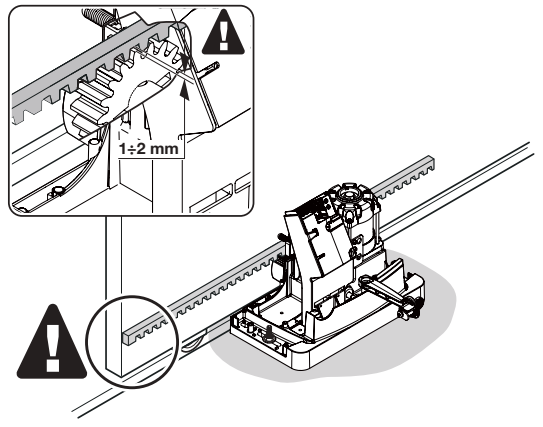

- Po celej dráhe zachovajte približne 1–2 mm vôľu medzi hrebeňom a pastorkom. Ručne overte celú dráhu v oboch smeroch a dotiahnite uchytenie.

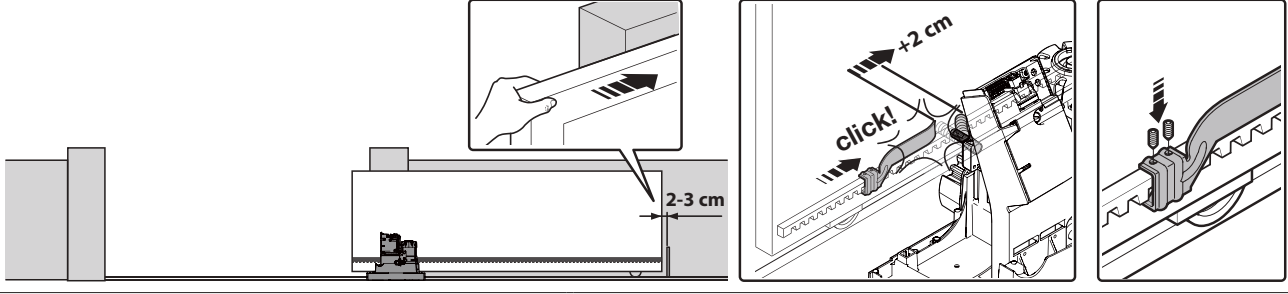

Nastavenie koncových spínačov
- Odblokovanú bránu posuňte ručne do otvorenia a zastavte približne 2–3 cm pred pevným mechanickým dorazom.
- Posúvajte príslušnú konzolu koncového spínača po hrebeni, kým spínač nezopne. Potom ju v rovnakom smere posuňte ešte najmenej o 2 cm a upevnite.
- Rovnakým spôsobom nastavte zatvorenie. Konzola musí spoľahlivo zasiahnuť páčku, bez nárazu do telesa pohonu.
- Zablokujte prevod, pomaly vyskúšajte oba smery a skontrolujte dobeh aj zopnutie správnej LED FCA/FCC. Krídlo nesmie za chodu naraziť do pevných dorazov.

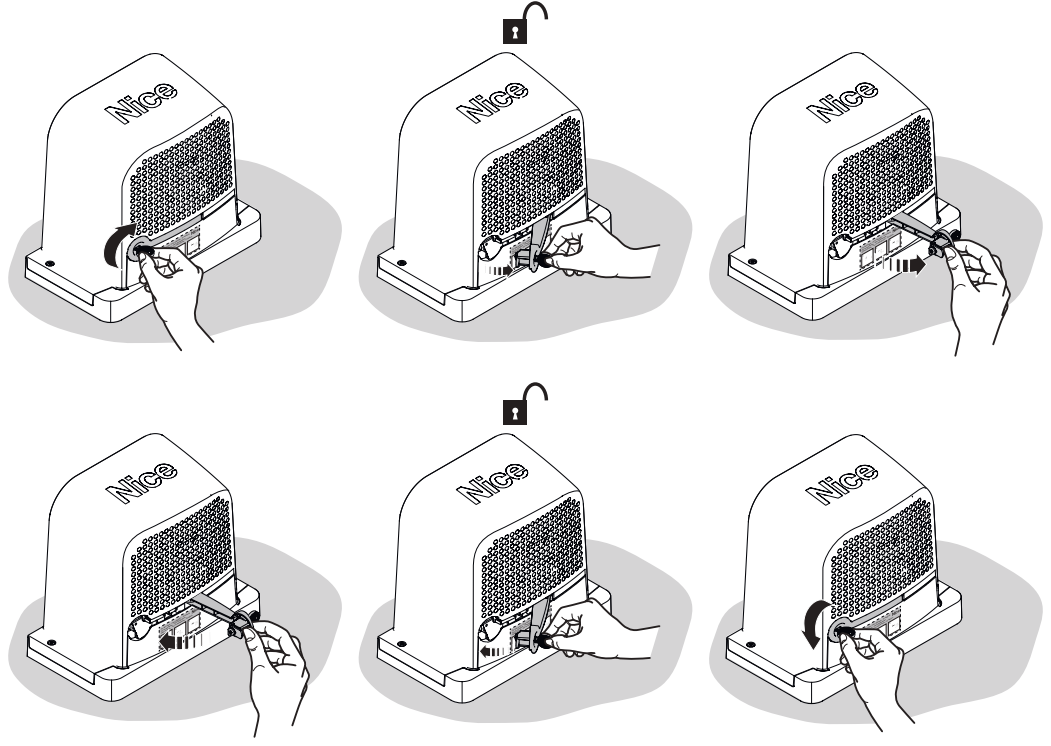

Ručné odblokovanie pri výpadku elektriny
Brána musí stáť. Odpojte elektrinu a krídlo zaistite proti samovoľnému pohybu, najmä na svahu alebo vo vetre. S pohybujúcou sa bránou nemanipulujte a do ozubenia nevkladajte ruky.
- Odkryte zámok a vložte dodaný kľúč.
- Otočte kľúč podľa šípky na obrázku a otvorte odblokovaciu páku. Bránu možno pomaly posúvať ručne.
- Na obnovenie pohonu páku zatvorte, zámok zaistite a vyberte kľúč. Krídlom mierne pohnite, aby prevod mechanicky zapadol. Až potom obnovte napájanie a vyskúšajte chod.
Kabeláž
| Spojenie | Kábel podľa návodu | Max. dĺžka |
|---|---|---|
| Napájanie | 3 × 1,5 mm² | 30 m |
| Maják | 2 × 1,5 mm² | 10 m |
| Anténa | Koaxiálny kábel RG58 | 10 m, odporúčané menej než 5 m |
| Fotobunky TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Kľúčový spínač | 2 × 0,5 mm² na kontakt; pri dvoch kontaktoch 4 × 0,5 mm² | 20 m |
Pri napájacom kábli dlhšom než 30 m musí technik navrhnúť väčší prierez, napríklad 3 × 2,5 mm², a ochranné uzemnenie pri pohone. Prierezy a typy káblov treba overiť pre konkrétnu trasu, istenie a prostredie; silové a ovládacie vedenia ukladajte oddelene.

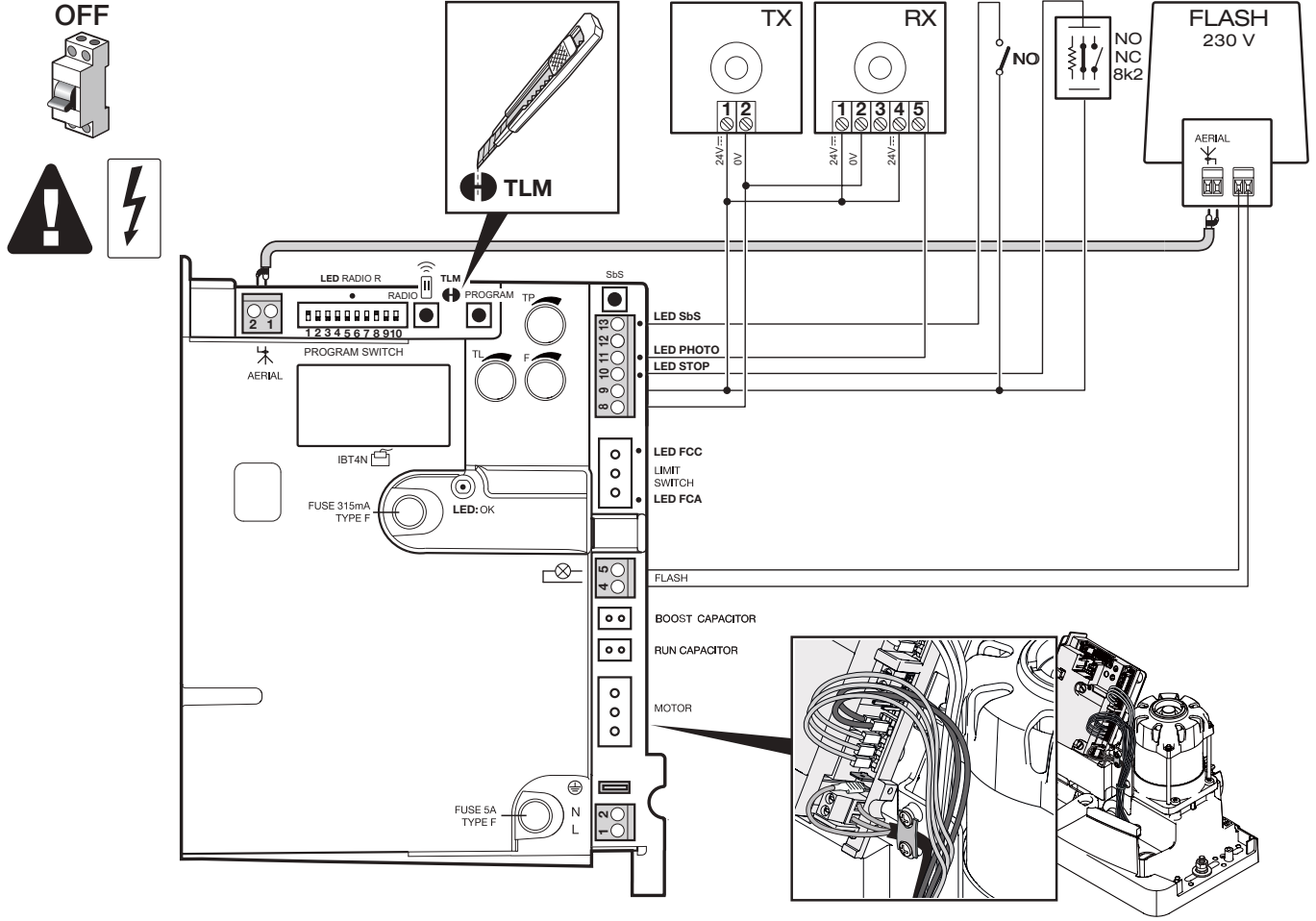

Riadenie, svorky a polarita
Nasledujúce zapojenie patrí k doske ROBO600 s 10 DIP prepínačmi, trimrami TL/TP/F a tlačidlami RADIO, PROGRAM a SbS . Novšie vyhotovenie má navyše funkciu Standby .
| Svorka / konektor | Funkcia a pripojenie |
|---|---|
| Sieť L / N / PE | 230 V AC, 50/60 Hz. L fáza, N nulový a PE ochranný vodič; nejde o DC polaritu. |
| 4–5 FLASH | Spínaný výstup 230 V AC pre sieťový maják; bez +/−. |
| 8 (0 V) / 9 (+24 V) | Pomocné napájanie 8 = mínus (−), 9 = plus (+), 24 V DC ±10 %, spolu max. 100 mA. |
| 9–10 STOP | Naučený bezpečnostný vstup NO/NC alebo odporové zariadenie podľa schémy. Po zmene vykonajte nové načítanie. |
| 9–11 PHOTO | Beznapäťový NC kontakt fotobuniek. Prerušenie pri zatváraní vyvolá obrátenie smeru. |
| 8–12 PHOTOTEST | Testované napájanie vysielača TX; 8 = 0 V (−), 12 = testovaných +24 V, max. 100 mA. Nie je to trvalé napájanie externého ovládania. |
| 9–13 SbS | Beznapäťový NO povel Krok po kroku. Externé relé iba zopne 9–13; nesmie sem privádzať vlastné napätie. |
| AERIAL 1–2 | 1 = stredný vodič koaxiálu, 2 = tienenie; nejde o napájanie príslušenstva. |
| LIMIT SWITCH / MOTOR | Konektory koncových spínačov a motora; zmenu orientácie robte iba bez napájania podľa postupu pre opačný smer. |
Na pomocný výstup rátajte súčet odberov všetkých pripojených zariadení. Jeden pár EPM môže odoberať až 55 mA; dva páry môžu prekročiť limit 100 mA ešte pred pridaním ďalšieho príslušenstva. V takom prípade treba samostatne navrhnuté napájanie. Beznapäťové NO/NC kontakty nemajú vlastnú polaritu +/−.
Bezpečnostný vstup STOP 9–10
Pripojiť možno beznapäťový spínací kontakt NO, rozpínací NC alebo bezpečnostnú hranu s konštantným odporom 8,2 kΩ. Typ vstupu sa rozpozná pri načítaní; zmena naučeného stavu zastaví pohyb s krátkou reverzáciou.
Viac NO kontaktov sa zapája paralelne, viac NC kontaktov do série. Odporové hrany možno zapojiť do kaskády s jediným koncovým odporom 8,2 kΩ podľa návodu hrany. Kombinované typy vyžadujú zapojenie podľa montážneho manuálu; nevytvárajte ľubovoľnú kombináciu prepojok. Odpor 8,2 kΩ nie je náhrada za potrebný bezpečnostný prvok. Po každej zmene zopakujte načítanie zariadení a skúšku ich zásahu.

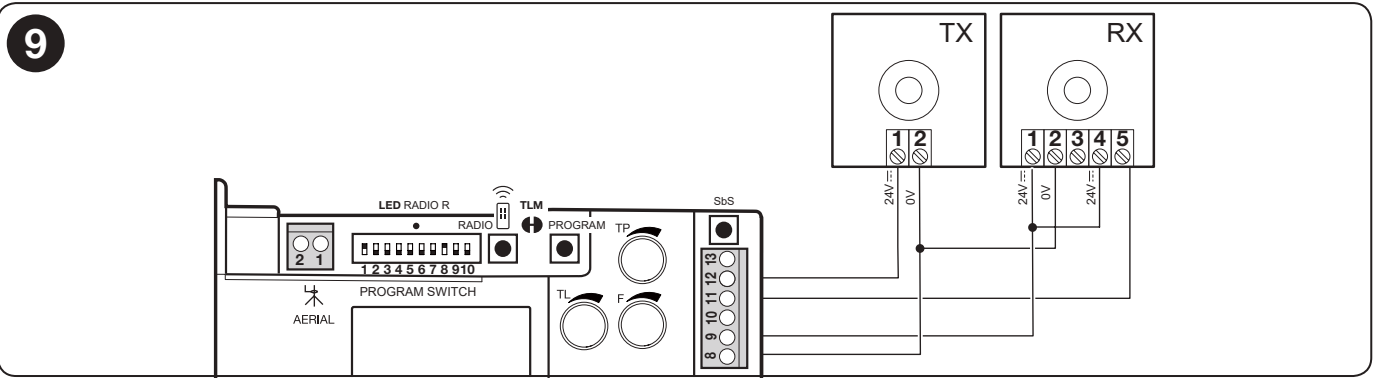

Pripojenie fotobuniek NICE EPM
| EPM | Bez Fototestu | S Fototestom |
|---|---|---|
| TX svorka 1 (+) | 9 (+24 V DC) | 12 (testovaných +24 V DC) |
| TX svorka 2 (−) | 8 (0 V) | 8 (0 V) |
| RX svorka 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX svorka 4 COM / 5 NC | 9 / 11 | 9 / 11 |
Svorka 3 (NO) na RX sa pri bezpečnostnej funkcii PHOTO nepoužíva. Po dokončení zapojenia vykonajte načítanie zariadení a skúšku prerušením lúča. Pri DC napájaní EPM nestrihajte prepojku SYNC určenú na synchronizáciu so striedavým napájaním. Zapojenie dvoch párov vyžaduje aj posúdenie odberu a vzájomného rušenia.
TX a RX musia byť presne oproti sebe. Pri vzdialenosti nad 10 m sa podľa návodu EPM upravuje prepojka +10m na RX. Bežný užitočný dosah EPM je 15 m; hmla, dážď a prach ho môžu skrátiť. Fotobunky chránia prejazd, nie všetky miesta zovretia alebo strihu brány.
Prvé spustenie a kontrola smeru
Pred pripojením elektriny musia byť hotové mechanické dorazy, koncové konzoly, ochranné uzemnenie a zapojenie bezpečnostných vstupov. Ak je v krídle priechodná bránka, musí jej otvorenie blokovať automatický pohyb.
- Odblokujte motor, krídlo ručne nastavte približne do polovice dráhy a prevod znovu zaistite.
- Po zapnutí musí LED OK blikať približne raz za sekundu. Pri voľnej dráhe a mimo koncových polôh majú svietiť PHOTO/FOTO, FCA a FCC; povelový NO vstup bez povelu nesvieti. Brána sa nemá sama pohybovať.
- Páčkou koncového spínača overte, že zhasína správna LED FCA alebo FCC. Pri chybe odpojte napájanie a skontrolujte konektory, bezpečnostné prvky a poistky.
- Po dokončení nastavenia a pri ROBO600 aj po načítaní bezpečnostných zariadení krátkym povelom SbS/P.P. overte, že prvý pohyb po zapnutí je otvorenie. Zastavte ho, ak ide opačne. Opačný smer môže obrátiť aj účinok bezpečnostných zariadení.
Ak je prvý smer opačný
Odpojte sieť a overte beznapäťový stav. Podľa pôvodného obrázka otočte konektor motora aj konektor koncových spínačov o 180°. Zapnite a skúšku otvorenia z polovice dráhy opakujte. Nemeňte smer prehodením bezpečnostných vstupov ani zvyšovaním sily.
Načítanie STOP a PHOTO
ROBO600 si musí zapamätať pripojené bezpečnostné zariadenia. Zopakujte to po ich zmene a tiež po zmene polohy DIP 1 alebo DIP 2.
- Stlačte a držte PROGRAM. Približne po 3 s začne načítanie a LED OK bliká rýchlejšie; tlačidlo stále držte.
- Počkajte na koniec načítania: LED STOP sa rozsvieti a LED OK zostane zelená.
- Do 10 s tlačidlo PROGRAM uvoľnite. Tri zelené bliknutia potvrdia úspech; päť červených znamená neúspech.
- Skontrolujte LED STOP a PHOTO a funkciu oboch zariadení. Pri neúspechu odstráňte príčinu a načítanie opakujte.
Skúšky hotovej brány
- Vyskúšajte celé otvorenie a zatvorenie, správne zastavenie pred mechanickými dorazmi a plynulosť pohybu.
- Každý bezpečnostný prvok preskúšajte samostatne. Lúč fotobuniek prerušte pri TX, pri RX aj medzi nimi; overte očakávané zastavenie alebo reverzáciu.
- Technik zmeria sily hotovej brány a nastaví najnižšiu silu, ktorá zabezpečí spoľahlivý pohyb. Fotobunky ani nastavenie F nenahrádzajú posúdenie všetkých rizikových miest.
- Až po úspešných skúškach odovzdajte návod, kľúče, poučenie o ručnom ovládaní a plán údržby.
Nastavenia DIP prepínačov a trimrov
Nastavenia mení technik so stojacou bránou. Pred zásahom do zapojenia odpojte napájanie. Po zmene režimu, času alebo sily znovu preskúšajte celé otvorenie, zatvorenie a bezpečnostné prvky.
| DIP 1 | DIP 2 | Režim |
|---|---|---|
| OFF | OFF | Ručný – pohyb iba počas držania povelu. |
| ON | OFF | Poloautomatický – celý pohyb po krátkom povele. |
| OFF | ON | Automatický – po otvorení a pauze nasleduje zatvorenie. |
| ON | ON | Automatický + Vždy zatvoriť – po návrate napájania môže nasledovať zatvorenie s 5 s predblikaním. |
| DIP | Funkcia | Účinok |
|---|---|---|
| 3 ON | Kondomíniový režim | Počas otvorenia sa ďalší povel Krok po kroku ignoruje; pri zatváraní vyvolá obrátenie smeru. Nie v ručnom režime. |
| 4 ON | Predblikanie | 5 s pred pohybom; v ručnom režime 2 s. |
| 5 ON | Zatvorenie po fotobunke | Automatický režim: po uvoľnení prejazdu zatvorenie po 5 s. Poloautomatický: zásah FOTO pri zatváraní aktivuje následné automatické zatvorenie po nastavenej pauze. |
| 6 ON | FOTO aj pri otvorení | Prerušenie lúča zastaví aj otváranie; v poloautomatickom/automatickom režime sa po uvoľnení obnoví. |
| 7 ON | Pozvoľný rozbeh | Obmedzí trhnutie pri rozbehu. |
| 8 ON | Spomalenie | Nastavenie TL musí zohľadniť začiatok spomalenia približne 50–70 cm pred koncovým spínačom. Znižuje sa aj motorový moment; pri veľkom odpore môže brána zastaviť. |
| 9 / 10 | Elektrické brzdenie | OFF/OFF = vypnuté; OFF/ON = slabé; ON/OFF = stredné; ON/ON = silné. |
Výrobné nastavenie podľa návodu: DIP 1 a 8 ON, ostatné OFF (poloautomatický režim so spomalením). Po zmene DIP 1–2 vždy znovu načítajte zariadenia. Pri spomalení je rýchlosť približne 30 % menovitej; moment sa znižuje o 70 %. Začiatok spomalenia je TL/2. Predvolený TL 90 s znamená začiatok po 45 s; účinok zmeny kontrolujte pri nasledujúcom otvorení z koncovej polohy.
| Trimer | Čo nastavuje | Ako overiť |
|---|---|---|
| TL | Maximálny čas otvorenia/zatvorenia. | V poloautomatickom režime vykonajte celé otvorenie a zatvorenie. Ponechajte rezervu 2–3 s. Ak rozsah nestačí, použite predĺženie TLM podľa dosky. Pri spomalení nastavte čas aj podľa jeho začiatku. |
| TP | Čas pauzy pred automatickým zatvorením. | Zapnite automatický režim, otvorte celú bránu a zmerajte skutočnú pauzu do zatvárania. |
| F | Sila / motorový moment. | Nastavenie potvrďte meraním nárazových síl a skúškou bezpečnosti. Zvyšovanie F neslúži na prekonanie mechanickej chyby brány. |
Novšie vyhotovenie – pohotovostný režim Standby
Táto časť platí iba pre vyhotovenie ROBO600 podporujúce Standby. Na staršiu dosku bez tejto funkcie sa neprenáša. Po načítaní zariadení je predvolená čakacia doba 300 s; pri novej alebo úplne vymazanej doske je pred načítaním 600 s. V Standby nie je pomocný napájací výstup aktívny, čo je dôležité pri externom ovládaní.
- Krátko stlačte PROGRAM a odčítajte LED OK: 2 bliknutia = Standby aktívny; 1 bliknutie = neaktívny.
- Ďalšími krátkymi stlačeniami PROGRAM vyberte požadovaný stav.
- Na uloženie držte PROGRAM najmenej 5 s, kým sa LED OK nevráti k bežnému blikaniu 1 Hz. Čakaciu dobu mení technik cez Oview alebo ProView, nie týmto tlačidlovým postupom.
Vstavaný prijímač a diaľkové ovládače
ROBO600 má vstavaný prijímač 433,92 MHz s kódovaním O-CODE. Vyberte vysielač podľa konkrétnej dosky; rovnaká frekvencia sama osebe kompatibilitu nezaručuje. Programovanie robte pri stojacej bráne.
Režim I – uloženie celého ovládača
- Držte tlačidlo RADIO/prijímača, kým sa jeho LED nerozsvieti (približne 4 s), potom ho uvoľnite.
- Do 10 s držte zvolené tlačidlo nového ovládača približne 3 s, kým prijímač nezačne tromi bliknutiami potvrdzovať uloženie.
- Ďalší ovládač možno uložiť rovnakým spôsobom do ďalších 10 s; inak počkajte na ukončenie režimu.
| Tlačidlo v režime I | Priradený povel |
|---|---|
| 1 | Krok po kroku |
| 2 | Čiastočné otvorenie pre chodca |
| 3 | Otvoriť |
| 4 | Zatvoriť |
Jedno- a dvojtlačidlový ovládač využije iba príslušné prvé tlačidlá. Pri ROBO600 je kapacita podľa návodu až 100 ovládačov v režime I.
Režim II – jeden povel na vybrané tlačidlo
| Počet stlačení RADIO | Povel |
|---|---|
| 1 | Krok po kroku |
| 2 | Čiastočné otvorenie |
| 3 | Otvoriť |
| 4 | Zatvoriť |
| 5 | Stop |
Krátko stlačte RADIO toľkokrát, aké číslo má požadovaný povel. LED zopakuje rovnaký počet bliknutí. Do 10 s držte vybrané tlačidlo ovládača približne 3 s, kým tri bliknutia nepotvrdia uloženie. Pre každé ďalšie tlačidlo postup opakujte.
Pridanie ovládača pomocou fungujúceho ovládača
V blízkosti prijímača, približne 10–20 m, držte tlačidlo nového ovládača aspoň 5 s a uvoľnite. Na starom ovládači stlačte príslušné tlačidlo 3-krát; potom tlačidlo nového ovládača stlačte raz. Nový ovládač prevezme priradenie starého. V režime I môžete použiť ľubovoľné tlačidlo starého ovládača, v režime II tlačidlo s požadovaným povelom. Napájaný nechajte iba prijímač, ktorý chcete programovať.
Zámok pamäte rádia
Ak uloženie alebo vymazanie nefunguje, môže byť pamäť uzamknutá. Vypnite napájanie, držte RADIO a znovu zapnite. Po približne 5 s a dvoch pomalých bliknutiach rádio LED tlačidlo uvoľnite. Do 5 s krátkymi stlačeniami RADIO vyberte: LED nesvieti = odomknuté, svieti = uzamknuté. Päť sekúnd po poslednom stlačení dve pomalé bliknutia potvrdia koniec.
Diagnostika a bežné poruchy
| Prejav | Čo znamená / čo skontrolovať |
|---|---|
| OK: 1 zelené bliknutie/s | Bežná prevádzka. |
| OK: 2 rýchle zelené bliknutia | Zmena stavu vstupu, fotobuniek alebo rádiového povelu. |
| OK: 1 červené, pauza, opäť 1 | Zariadenia neboli správne načítané alebo sa zmenil DIP 1–2. Skontrolujte zapojenie a opakujte načítanie. |
| OK: 2 červené | Zásah fotobunky. Skontrolujte prekážku, os TX/RX a NC kontakt. |
| OK: 4 červené | Aktívny STOP. Skontrolujte bezpečnostný prvok a jeho zapojenie. |
| OK: 5 červených | Chyba vnútorných parametrov. Počkajte aspoň 30 s; ak trvá, technik vykoná vymazanie a nové načítanie. |
| OK: 7 červených | Chyba vnútorného obvodu alebo zmenený DIP 1–2. Po odpojení a obnovení napájania overte zapojenie; pri zmene režimu zopakujte načítanie. Pretrvávajúca chyba patrí servisu. |
| OK: 8 červených | Povel už zostáva aktívny. Uvoľnite tlačidlo alebo trvalo zopnuté relé. |
| OK nesvieti / trvalo svieti | Skontrolovať napájanie a poistky; trvalá chybná signalizácia môže znamenať poruchu dosky. |
| PHOTO / STOP nesvieti | Bezpečnostný vstup nepovoľuje pohyb. Neobchádzajte ho; overte zariadenie a načítanie. |
| Rádio LED: 1 / 6 / 8 rýchlych bliknutí | Ovládač už uložený / nekompatibilné kódovanie / plná pamäť. |
Ak motor nereaguje, najskôr skontrolujte prívod, istenie, stav bezpečnostných vstupov a povel. Ak je pohyb opačný, opravte smer podľa uvedeného postupu. Pri neobvyklom hluku, poškodení alebo trhaní používanie prerušte; nezvyšujte silu ako náhradu opravy.
Vymazanie pamäte
Vymazanie všetkých ovládačov
Pri odomknutej pamäti držte RADIO, kým LED zasvieti, zhasne a začne blikať. Tlačidlo uvoľnite počas 3. bliknutia. Päť bliknutí potvrdí vymazanie ovládačov. Vymažú sa všetky uložené vysielače, preto majte pripravené ich nové naprogramovanie.
Vymazanie riadenia a naučených zariadení
- So stojacim motorom vypnite napájanie.
- Držte PROGRAM a znovu zapnite napájanie. Tlačidlo stále držte, kým LED OK zasvieti, zhasne a začne blikať.
- PROGRAM uvoľnite počas 3. bliknutia LED OK. Päť bliknutí potvrdí úspech.
- Zopakujte načítanie bezpečnostných zariadení a kompletné skúšky. Tento postup nevymaže ovládače, ale zruší zámok pamäte rádia. Polohy mechanických DIP prepínačov a trimrov sa samy neprestavujú.
Pravidelná kontrola a údržba
Odbornú údržbu zabezpečte najneskôr každých 6 mesiacov alebo po 20 000 manévroch, podľa toho, čo nastane skôr. Pri intenzívnej prevádzke alebo náročnom prostredí interval upraví servisný plán.
- Po odpojení elektriny skontrolovať upevnenie, koróziu, káble a vnikanie vody.
- Skontrolovať opotrebenie pastorka, hrebeňa, vedenia a dorazov, ich vôľu a ručný chod.
- Očistiť fotobunky a overiť odblokovanie. Po opätovnom zapnutí preskúšať všetky bezpečnostné prvky, zastavenie a sily.
- Uchovať servisný záznam a návod. Za pohybu nevstupovať do prejazdu; ovládače a pevné ovládanie chrániť pred deťmi.
Technické parametre NICE ROBO600
| Napájanie motora a riadenia | 230 V AC, 50/60 Hz |
|---|---|
| Menovitý príkon | 300 W |
| Menovitý / špičkový moment | 9 / 18 Nm |
| Zodpovedajúca menovitá / špičková sila | 300 / 600 N; sila pohonu nie je hmotnosť brány |
| Rýchlosť naprázdno / pri menovitom momente | 11 / 8,5 m/min |
| Hrebeň / pastorok | Modul 4 / Z15, roztečný priemer 60 mm |
| Max. hmotnosť brány | 600 kg |
| Max. dĺžka krídla / ponuka tejto sady | 8 m podľa návodu / 6 m prejazdu na tejto karte |
| Nepretržitá prevádzka | Max. 4 minúty; cykly podľa dĺžky krídla |
| Krytie / elektrická trieda | IP44 / I – ochranné uzemnenie |
| Teplota | −20 až +55 °C |
| Pomocný výstup | 24 V DC ±10 %, max. 100 mA |
| Výstup FLASH | 230 V AC, max. 60 W podľa technickej tabuľky |
| Hmotnosť samotného pohonu | 11 kg |
| Rádio | 433,92 MHz, vstavaný prijímač O-CODE |
Rozmery a montážny priestor

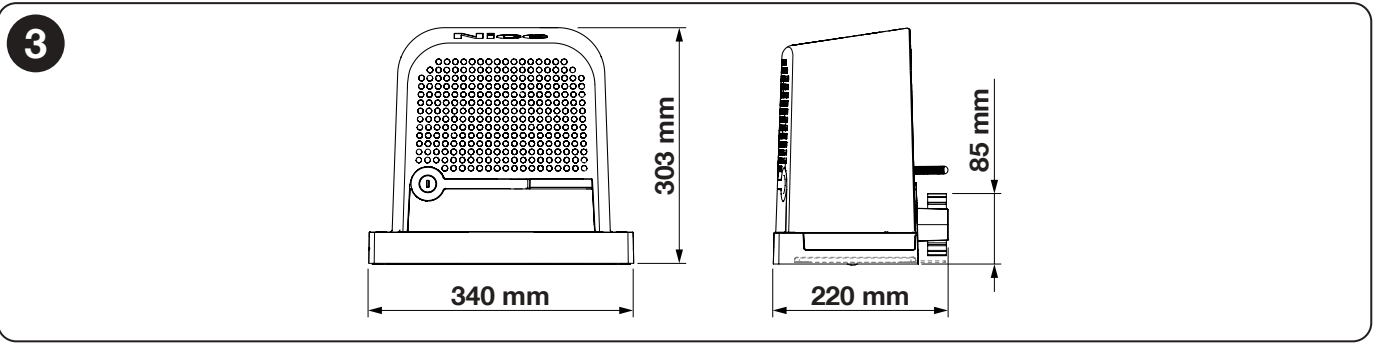

Montážny výkres ROBO600 udáva celkové rozmery 340 × 220 × 303 mm (výška) a os pastorka 85 mm nad základňou. Pre montáž vychádzajte z tohto výkresu. Pri výbere miesta nechajte priestor na otvorenie krytu, prístup ku kľúču a bezpečnú obsluhu odblokovania.
S výberom zostavy Vám pomôžeme cez kontakt. Uveďte dĺžku a hmotnosť brány, predpokladaný počet cyklov a pri náhrade aj fotografiu štítka a riadiacej dosky.
