Sada pohonu pre posuvnú bránu do 1500kg - NICE Thor TH1500
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
463,13 € s DPH
| Hmotnosť |
|---|
| 13 kg |
Popis produktu Sada pohonu pre posuvnú bránu do 1500kg - NICE Thor TH1500
NICE THOR TH1500 je elektromechanický pohon pre posuvnú bránu s motorom 230 V AC, vstavaným riadením a rádiovým prijímačom. Je určený pre bránu do 1 500 kg a dĺžky krídla do 12 m. Má vetraný motor a vstavanú riadiacu jednotku NICE ROA37. Mechanické koncové spínače určujú otvorenú a zatvorenú polohu. Pohon je nevratný; pri výpadku elektriny ho možno odblokovať kľúčom a bránu posúvať ručne.
Pre akú bránu je THOR TH1500 vhodný
Hmotnosť, dĺžku a počet cyklov treba posúdiť spolu s odporom pohybu brány, vetrom, ľadom a stavom vedenia. Pohon nenahrádza opravu krivej alebo zadrhávajúcej brány. Krídlo sa musí pohybovať plynulo po celej dráhe, zostať stáť v ľubovoľnej polohe a mať zabezpečenie proti vykoľajeniu aj pevné mechanické dorazy v oboch smeroch.
| Max. hmotnosť krídla | 1 500 kg. |
|---|---|
| Max. dĺžka krídla | 12 m. |
| Prevádzka | Najviac 15 cyklov/h pri krídle dlhom 6 m a najviac 5 cyklov bez prestávky. Hodnotu 15 cyklov/h neprenášajte automaticky na 12 m krídlo. |
| Odpor pohybu | Technik overí potrebnú rozbehovú aj trvalú silu podľa motorového momentu a pastorka; výrobca odporúča aspoň 50 % rezervu. |
| Hrebeň | Modul 4; medzera medzi hrebeňom a pastorkom približne 1–2 mm. |
Výber väčšieho motora sám osebe nenahrádza bezpečnostné prvky a skúšku síl na hotovej bráne.
Obsah sady
| Sada obsahuje: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | Pohon NICE Thor TH1500 | NICE-TH1500 | |
|
Pohon NICE Thor TH1500 s riadiacou jednotkou ROA37 so zabudovaným prijímačom a s nosnosťou hmotnosti brány do 1500 kg, šírky prejazdu do 12 m |
||||
 |
2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Diaľkový ovládač s dvomi tlačítkami pre automatické ovládanie brány na diaľku. Môžete s ním ovládať dve zariadenia, alebo jednému zariadeniu dávať dva druhy povelov. |
Detail | |||
 |
2 × | Odblokovací kľúč | ||
|
Pri výpadku prúdu slúži na odblokovaniu ozubeného kolesa pohonu, aby sa s bránou dalo manuálne pohybovať tlačením, alebo ťahaním. |
||||
Čo ešte potrebujete k bezpečnej prevádzke
| Čo | Prečo | Typ |
|---|---|---|
| Fotobunky | Kontrola priestoru prejazdu; zapojenie tu. |
|
| Maják | Signalizácia pohybu; výstup 4–5 má 230 V AC. |
|
| Diaľkové ovládanie | Vstavaný prijímač, uloženie ovládačov. |
|
| STOP a bezpečnostné hrany | Ochrana rizikových miest podľa projektu. |
|
| Ozubený hrebeň a dorazy | Prenos pohybu a mechanické zaistenie dráhy. |
|
Montáž pohonu a hrebeňa
Montáž a elektrické práce vykonáva kvalifikovaný technik. Pred otvorením pohonu odpojte napájanie a zaistite ho proti zapnutiu. Chráničky a káblové vstupy pripravte tak, aby do motora nezatekala voda; základ sa nesmie zaplavovať. Zachovajte prístup ku krytu a odblokovaniu.

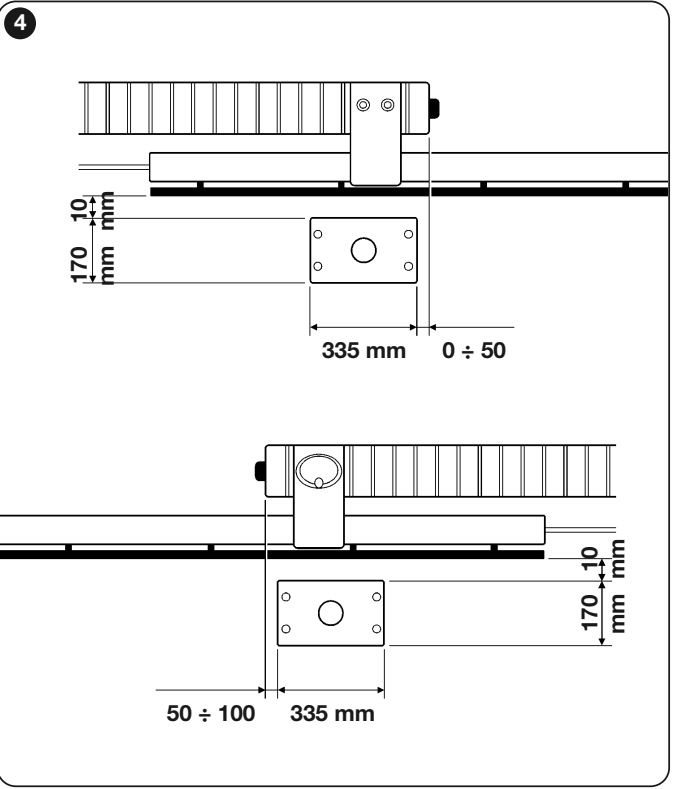

- Podľa montážneho výkresu pripravte základ a chráničky. Základová doska musí byť vodorovná, súbežná s pohybom brány a pevne ukotvená. Polohu určte aj podľa spôsobu uchytenia hrebeňa.
- Motor namontujte až po vytvrdnutí základu. Nastavte výšku a upevnite ho; hmotnosť krídla nesmie niesť pastorok pohonu.

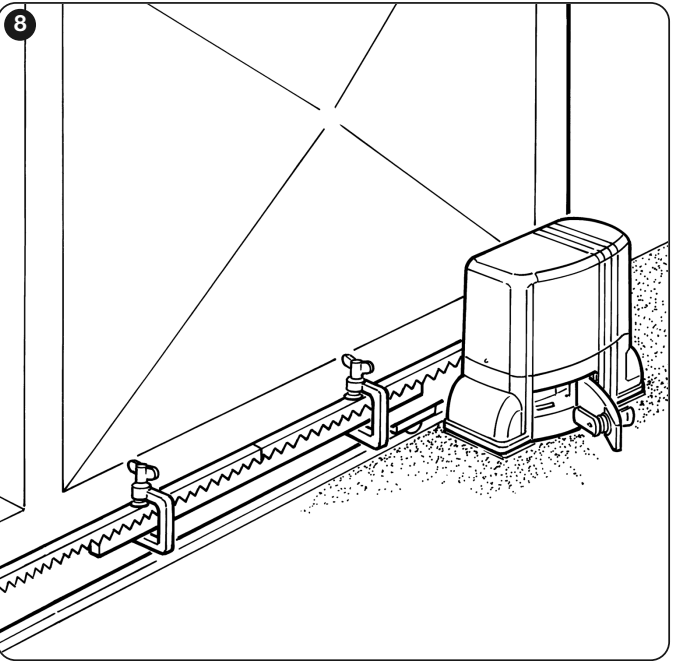

- Odblokujte prevod a osádzajte hrebeň pri ručnom posúvaní krídla. Jednotlivé diely musia pokračovať v jednej priamke bez výškového schodu.

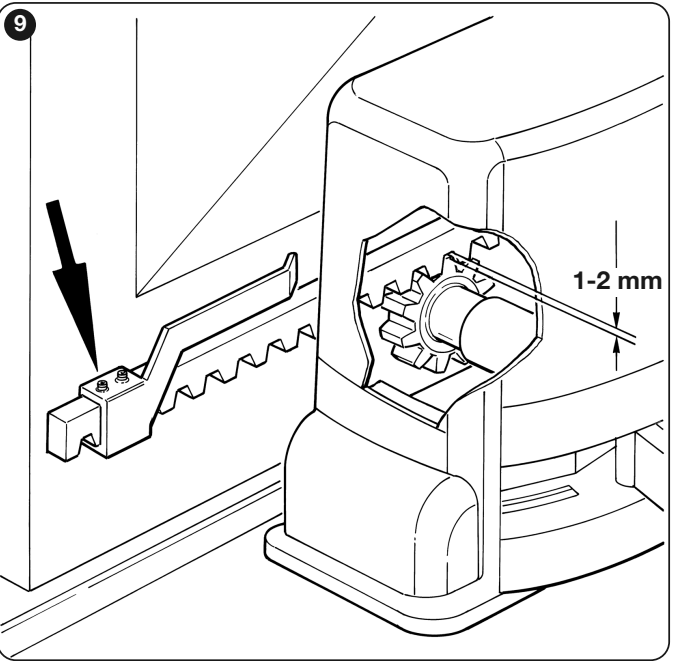

- Po celej dráhe zachovajte približne 1–2 mm vôľu medzi hrebeňom a pastorkom. Ručne overte celú dráhu v oboch smeroch a dotiahnite uchytenie.
Nastavenie koncových spínačov
- Odblokovanú bránu posuňte ručne do otvorenia a zastavte približne 2–3 cm pred pevným mechanickým dorazom.
- Posúvajte príslušnú konzolu koncového spínača po hrebeni, kým spínač nezopne. Potom ju v rovnakom smere posuňte ešte najmenej o 2 cm a upevnite.
- Rovnakým spôsobom nastavte zatvorenie. Konzola musí spoľahlivo zasiahnuť páčku, bez nárazu do telesa pohonu.
- Zablokujte prevod, pomaly vyskúšajte oba smery a skontrolujte dobeh aj zopnutie správnej LED FCA/FCC. Krídlo nesmie za chodu naraziť do pevných dorazov.

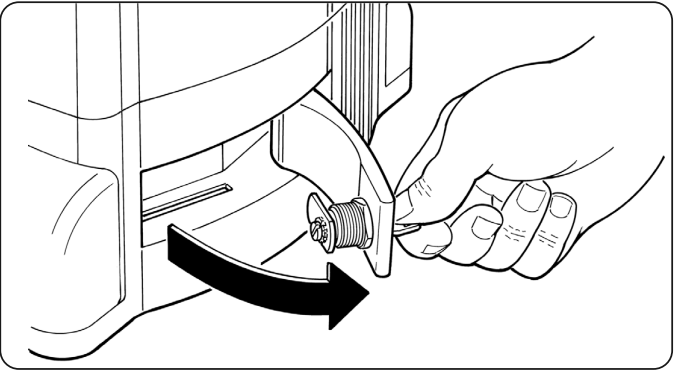

Ručné odblokovanie pri výpadku elektriny
Brána musí stáť. Odpojte elektrinu a krídlo zaistite proti samovoľnému pohybu, najmä na svahu alebo vo vetre. S pohybujúcou sa bránou nemanipulujte a do ozubenia nevkladajte ruky.

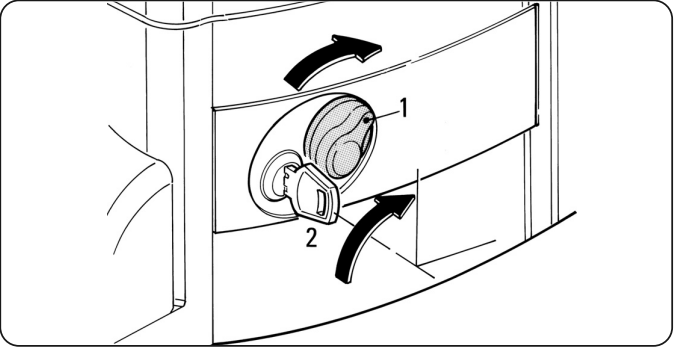

- Otočte kryt zámku a vložte kľúč.
- Otočte kľúč o 90° v smere hodinových ručičiek a vytiahnite rukoväť smerom k sebe. Krídlom možno pohybovať ručne.
- Na zaistenie rukoväť zatvorte, kľúč otočte opačne a bránu ručne mierne posuňte, kým prevod mechanicky nezapadne. Vyberte a odložte kľúč.
Kabeláž
| Spojenie | Kábel podľa návodu | Max. dĺžka |
|---|---|---|
| Napájanie | 3 × 1,5 mm² | 30 m |
| Maják | 2 × 0,5 mm² | 30 m |
| Anténa | Koaxiálny kábel RG58 | 20 m, odporúčané menej než 5 m |
| Fotobunky TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Kľúčový spínač | 4 × 0,25 mm² | 30 m |
Pri napájacom kábli dlhšom než 30 m musí technik navrhnúť väčší prierez, napríklad 3 × 2,5 mm², a ochranné uzemnenie pri pohone. Prierezy a typy káblov treba overiť pre konkrétnu trasu, istenie a prostredie; silové a ovládacie vedenia ukladajte oddelene.
Riadenie, svorky a polarita
Vstavaná ROA37 má 10 DIP prepínačov, trimre TL/TP/F a tlačidlo prijímača. Svorka 12 je povel P.P. (Krok po kroku) ; tento vstup neslúži ako napájací výstup Fototest.

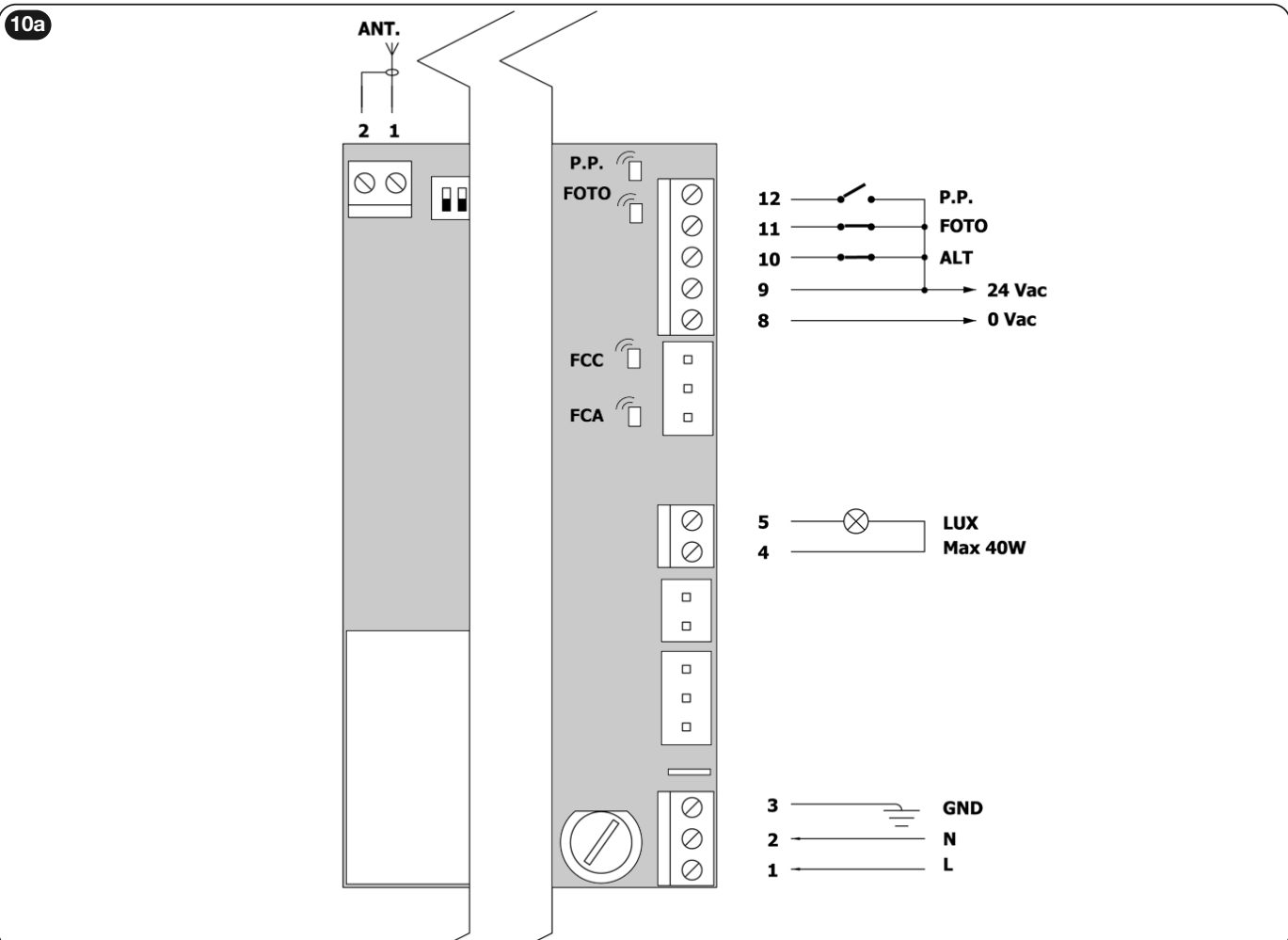

| Svorka | Funkcia a pripojenie |
|---|---|
| 1 / 2 / 3 – sieť | 1 = L, 2 = N, 3 = PE (GND ochranné uzemnenie). Napájanie 230 V AC, 50 Hz. |
| 4–5 – maják | 230 V AC, max. 40 W. Použite ELAC, nie nízkonapäťový ELDC. |
| 8–9 – príslušenstvo | 8 = 0 V AC, 9 = 24 V AC, tolerancia ±25 %, spolu max. 150 mA. Je to striedavé napätie, preto tu nie je pevné plus a mínus. |
| 9 COMMON | Spoločný kontakt ovládacích a bezpečnostných vstupov; nie ochranné PE. |
| 9–10 ALT | Beznapäťový NC kontakt zastavenia s krátkou reverzáciou. |
| 9–11 FOTO | Beznapäťový NC kontakt fotobuniek. |
| 9–12 P.P. / SS | Beznapäťový NO povel: otvoriť – stop – zatvoriť – stop. |
| Samostatné ANT. 1–2 | 1 = stredný vodič anténneho koaxiálu, 2 = tienenie. Čísla 1–2 na anténnom konektore nie sú sieťové svorky 1–2. |

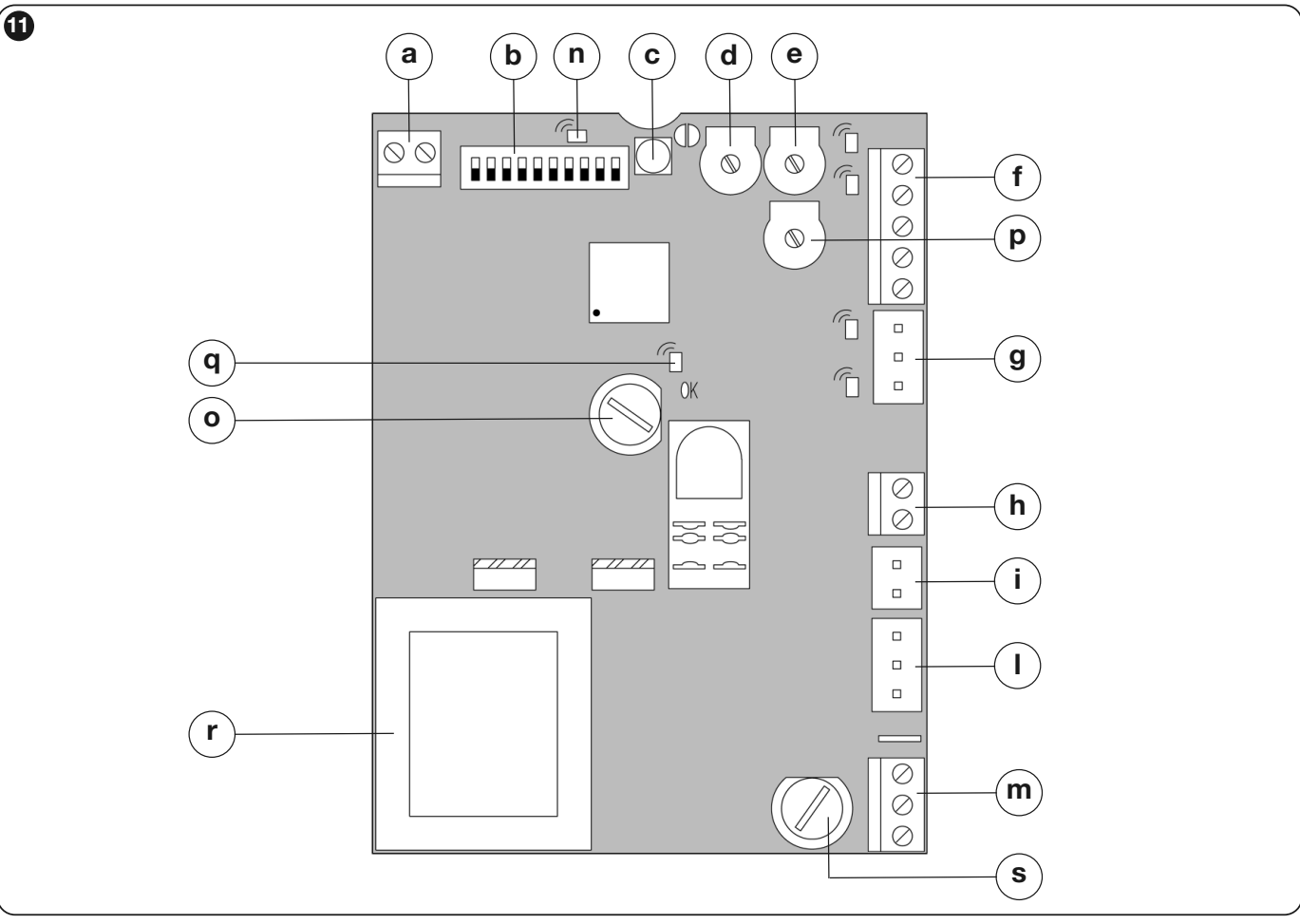

Legenda dosky: a anténa; b DIP; c tlačidlo rádia; d TL; e TP; f vstupy a výstupy ovládania; g koncové spínače; h maják; i kondenzátor; l motor; m sieť; n LED rádia; o poistka nízkeho napätia; p sila F; q LED OK; r transformátor; s sieťová poistka. Poistky sa vymieňajú iba bez napájania a za rovnaký typ a hodnotu podľa osadenej dosky.
Nepoužité NC vstupy ALT a FOTO sa podľa schémy premostia na spoločnú svorku 9; nepoužitý NO vstup zostáva voľný. Viac NC kontaktov sa zapája do série, viac NO kontaktov paralelne. Premostenie nesmie nahradiť potrebný bezpečnostný prvok na prevádzkovanej bráne.
Pripojenie fotobuniek NICE EPM
| Pripojenie | Svorky |
|---|---|
| Napájanie TX aj RX | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Pri AC nejde o pevné +/−. |
| Bezpečnostný kontakt RX | EPM 4 COM → ROA37 9; EPM 5 NC → ROA37 11 FOTO. Svorku 3 NO na RX na tento účel nepoužite. |
ROA37 v tomto zapojení nemá samostatný výstup Fototest. Pri viacerých pároch zapojte bezpečnostné NC kontakty do série a spočítajte odber; jeden pár EPM môže odoberať až 55 mA. Ak hrozí vzájomné rušenie, návod EPM umožňuje pri AC napájaní synchronizáciu: upraviť prepojku SYNC na oboch TX a obrátiť napájanie jedného páru. Túto úpravu robí technik podľa konkrétneho rozmiestnenia.
TX a RX musia byť presne oproti sebe. Pri vzdialenosti nad 10 m sa podľa návodu EPM upravuje prepojka +10m na RX. Bežný užitočný dosah EPM je 15 m; hmla, dážď a prach ho môžu skrátiť. Fotobunky chránia prejazd, nie všetky miesta zovretia alebo strihu brány.
Prvé spustenie a kontrola smeru
Pred pripojením elektriny musia byť hotové mechanické dorazy, koncové konzoly, ochranné uzemnenie a zapojenie bezpečnostných vstupov. Ak je v krídle priechodná bránka, musí jej otvorenie blokovať automatický pohyb.
- Odblokujte motor, krídlo ručne nastavte približne do polovice dráhy a prevod znovu zaistite.
- Po zapnutí musí LED OK blikať približne raz za sekundu. Pri voľnej dráhe a mimo koncových polôh majú svietiť PHOTO/FOTO, FCA a FCC; povelový NO vstup bez povelu nesvieti. Brána sa nemá sama pohybovať.
- Páčkou koncového spínača overte, že zhasína správna LED FCA alebo FCC. Pri chybe odpojte napájanie a skontrolujte konektory, bezpečnostné prvky a poistky.
- Po dokončení nastavenia krátkym povelom SbS/P.P. overte, že prvý pohyb po zapnutí je otvorenie. Zastavte ho, ak ide opačne. Opačný smer môže obrátiť aj účinok bezpečnostných zariadení.
Ak je prvý smer opačný
Odpojte sieť a overte beznapäťový stav. Podľa pôvodného obrázka otočte konektor motora aj konektor koncových spínačov o 180°. Zapnite a skúšku otvorenia z polovice dráhy opakujte. Nemeňte smer prehodením bezpečnostných vstupov ani zvyšovaním sily.
TH1500/ROA37 nastavuje čas práce a funkcie trimrami a DIP prepínačmi.
Skúšky hotovej brány
- Vyskúšajte celé otvorenie a zatvorenie, správne zastavenie pred mechanickými dorazmi a plynulosť pohybu.
- Každý bezpečnostný prvok preskúšajte samostatne. Lúč fotobuniek prerušte pri TX, pri RX aj medzi nimi; overte očakávané zastavenie alebo reverzáciu.
- Technik zmeria sily hotovej brány a nastaví najnižšiu silu, ktorá zabezpečí spoľahlivý pohyb. Fotobunky ani nastavenie F nenahrádzajú posúdenie všetkých rizikových miest.
- Až po úspešných skúškach odovzdajte návod, kľúče, poučenie o ručnom ovládaní a plán údržby.
Nastavenia DIP prepínačov a trimrov
Nastavenia mení technik so stojacou bránou. Pred zásahom do zapojenia odpojte napájanie. Po zmene režimu, času alebo sily znovu preskúšajte celé otvorenie, zatvorenie a bezpečnostné prvky.
| DIP 1 | DIP 2 | Režim |
|---|---|---|
| OFF | OFF | Ručný – pohyb iba počas držania povelu. |
| ON | OFF | Poloautomatický – celý pohyb po krátkom povele. |
| OFF | ON | Automatický – po otvorení a pauze nasleduje zatvorenie. |
| ON | ON | Automatický + Vždy zatvoriť – po návrate napájania môže nasledovať zatvorenie s 5 s predblikaním. |
|
DIP |
Funkcia | Účinok |
|---|---|---|
| 3 ON | Kondomíniový režim | Počas otvorenia sa ďalší povel Krok po kroku ignoruje; pri zatváraní vyvolá obrátenie smeru. Nie v ručnom režime. |
| 4 ON | Predblikanie | 5 s pred pohybom; v ručnom režime 2 s. |
| 5 ON | Zatvorenie po fotobunke | Automatický režim: po uvoľnení prejazdu zatvorenie po 5 s. Poloautomatický: zásah FOTO pri zatváraní aktivuje následné automatické zatvorenie po nastavenej pauze. |
| 6 ON | FOTO aj pri otvorení | Prerušenie lúča zastaví aj otváranie; v poloautomatickom/automatickom režime sa po uvoľnení obnoví. |
| 7 ON | Pozvoľný rozbeh | Obmedzí trhnutie pri rozbehu. |
| 8 ON | Spomalenie | Nastavenie TL musí zohľadniť začiatok spomalenia približne 50–70 cm pred koncovým spínačom. Znižuje sa aj motorový moment; pri veľkom odpore môže brána zastaviť. |
| 9 ON | Brzda | Brzdenie na konci pohybu: najprv mierne, potom intenzívnejšie. |
| 10 | Nepoužitý | V tomto vyhotovení bez funkcie. |
| Trimer | Čo nastavuje | Ako overiť |
|---|---|---|
| TL | Maximálny čas otvorenia/zatvorenia. Rozsah podľa návodu približne 2,5 až nad 40 s; s TLM predĺženie približne od 40 do nad 80 s. | V poloautomatickom režime vykonajte celé otvorenie a zatvorenie. Ponechajte rezervu 2–3 s. Ak rozsah nestačí, použite predĺženie TLM podľa dosky. Pri spomalení nastavte čas aj podľa jeho začiatku. |
| TP | Čas pauzy pred automatickým zatvorením. Približne 5 až nad 80 s. | Zapnite automatický režim, otvorte celú bránu a zmerajte skutočnú pauzu do zatvárania. |
| F | Sila / motorový moment. | Nastavenie potvrďte meraním nárazových síl a skúškou bezpečnosti. Zvyšovanie F neslúži na prekonanie mechanickej chyby brány. |
Vstavaný prijímač a diaľkové ovládače
ROA37 má vstavaný viac-kódový prijímač 433,92 MHz. Podporuje rodinu O-Code/FloR/TTS, alebo Flo, alebo Smilo. Prvý uložený ovládač určí rodinu ďalších ovládačov. FLO2RE zo sady patrí do FloR. Programovanie robte pri stojacej bráne.
Režim I – uloženie celého ovládača
- Držte tlačidlo RADIO/prijímača, kým sa jeho LED nerozsvieti (približne 4 s), potom ho uvoľnite.
- Do 10 s držte zvolené tlačidlo nového ovládača približne 3 s, kým prijímač nezačne tromi bliknutiami potvrdzovať uloženie.
- Ďalší ovládač možno uložiť rovnakým spôsobom do ďalších 10 s; inak počkajte na ukončenie režimu.
| Tlačidlo v režime I | Priradený povel |
|---|---|
| 1 | Krok po kroku |
| 2 | ALT – zastavenie |
| 3 | Otvoriť |
| 4 | Zatvoriť |
Jedno- a dvojtlačidlový ovládač využije iba príslušné prvé tlačidlá. Pri TH1500 nie je druhé tlačidlo automaticky otvorenie pre chodca.
Režim II – jeden povel na vybrané tlačidlo
| Počet stlačení RADIO | Povel |
|---|---|
| 1 | Krok po kroku |
| 2 | ALT – zastavenie |
| 3 | Otvoriť |
| 4 | Zatvoriť |
Krátko stlačte RADIO toľkokrát, aké číslo má požadovaný povel. LED zopakuje rovnaký počet bliknutí. Do 10 s držte vybrané tlačidlo ovládača približne 3 s, kým tri bliknutia nepotvrdia uloženie. Pre každé ďalšie tlačidlo postup opakujte.
Pridanie ovládača pomocou fungujúceho ovládača
V blízkosti prijímača, približne 10–20 m, držte tlačidlo nového ovládača aspoň 5 s a uvoľnite. Na starom ovládači stlačte príslušné tlačidlo 3-krát; potom tlačidlo nového ovládača stlačte raz. Nový ovládač prevezme priradenie starého. V režime I môžete použiť ľubovoľné tlačidlo starého ovládača, v režime II tlačidlo s požadovaným povelom. Napájaný nechajte iba prijímač, ktorý chcete programovať.
Po zapnutí LED prijímača oznámi rodinu: 1 bliknutie Flo, 2 bliknutia O-Code/FloR/TTS, 3 bliknutia Smilo; 5 bliknutí znamená prázdnu pamäť. Ak chcete inú rodinu, treba najskôr vymazať celú pamäť prijímača podľa nasledujúcej časti.
Diagnostika a bežné poruchy
| Prejav | Čo znamená / čo skontrolovať |
|---|---|
| OK: približne 1 bliknutie/s | Riadenie beží a čaká na povel. |
| OK: rýchle dvojbliknutie | Zmenil sa vstup alebo DIP prepínač. |
| OK: veľmi rýchle blikanie približne 3 s | Úvodný test po zapnutí napájania. |
| OK: nepravidelné blikanie | Test alebo vnútorná kontrola zlyhala; preveriť napájanie a zapojenie, pri pretrvávaní servis. |
| FOTO / ALT nesvieti | Rozpojený NC bezpečnostný obvod. Preveriť fotobunky, kontakty a vedenie. |
| FCA / FCC | Pri aktivácii príslušného koncového spínača jeho LED zhasne. Pri opačnej funkcii overiť smer a konektor. |
| Brána zastaví pri spomalení | Možný vysoký odpor alebo pokles momentu pri spomalení. Najprv overiť mechaniku a potom nastavenie TL/DIP 8. |
Ak motor nereaguje, najskôr skontrolujte prívod, istenie, stav bezpečnostných vstupov a povel. Ak je pohyb opačný, opravte smer podľa uvedeného postupu. Pri neobvyklom hluku, poškodení alebo trhaní používanie prerušte; nezvyšujte silu ako náhradu opravy.
Vymazanie pamäte
Tlačidlo prijímača maže jeho rádiovú pamäť, nie mechanické nastavenie DIP prepínačov a trimrov. Pri stojacej bráne ho držte: približne po 4 s sa LED rozsvieti, o ďalšie 4 s zhasne a približne o ďalšie 4 s začne blikať.
| Uvoľnenie tlačidla | Výsledok |
|---|---|
| Presne počas 3. bliknutia | Vymazanie všetkých uložených ovládačov. |
| Presne počas 5. bliknutia | Vymazanie celej pamäte prijímača vrátane nastavení a kódovej rodiny. |
Po úplnom vymazaní prvý nový ovládač opäť určí kódovú rodinu. Nastavenie režimu a času práce preverte samostatne..
Pravidelná kontrola a údržba
Odbornú údržbu zabezpečte najneskôr každých 6 mesiacov. Pri intenzívnej prevádzke alebo náročnom prostredí interval upraví servisný plán.
- Po odpojení elektriny skontrolovať upevnenie, koróziu, káble a vnikanie vody.
- Skontrolovať opotrebenie pastorka, hrebeňa, vedenia a dorazov, ich vôľu a ručný chod.
- Očistiť fotobunky a overiť odblokovanie. Po opätovnom zapnutí preskúšať všetky bezpečnostné prvky, zastavenie a sily.
- Uchovať servisný záznam a návod. Za pohybu nevstupovať do prejazdu; ovládače a pevné ovládanie chrániť pred deťmi.
Technické parametre NICE TH1500
| Napájanie / motor | 230 V AC, 50 Hz / jednofázový asynchrónny |
|---|---|
| Príkon podľa návodu | 350 W, špičkovo 500 W |
| Prúd / kondenzátor | 1,6 A / 14 µF |
| Menovitý krútiaci moment | 12 Nm (360 N podľa návodu) |
| Maximálny moment staršieho vyhotovenia | 35 Nm podľa priloženého českého návodu; pri výmene overte konkrétne vyhotovenie |
| Menovitá rýchlosť | 0,16 m/s |
| Max. hmotnosť / dĺžka krídla | 1 500 kg / 12 m |
| Pracovné cykly | 15 cyklov/h pri 6 m krídle; max. 5 cyklov za sebou |
| Krytie / elektrická trieda | IP44 / I – ochranné uzemnenie |
| Tepelná ochrana | 140 °C |
| Teplota | −20 až +50 °C |
| Hrebeň | Modul 4 |
| Pomocný výstup | 24 V AC ±25 %, spolu max. 150 mA |
| Maják | 230 V AC, max. 40 W |
| Hmotnosť pohonu | 11,5 kg |
| Rádio | 433,92 MHz, integrované v ROA37 |
Rozmery a montážny priestor

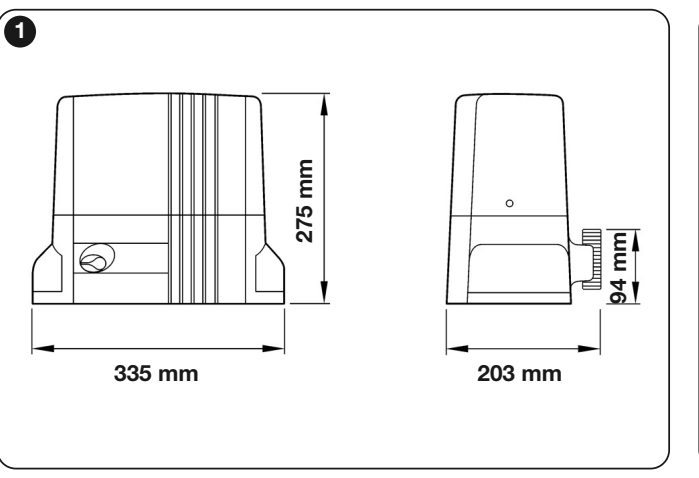

Montážny výkres TH1500 uvádza pôdorys 335 × 203 mm a celkovú výšku 275 mm. Pri výbere miesta nechajte priestor na otvorenie krytu, prístup ku kľúču a bezpečnú obsluhu odblokovania.
S výberom zostavy Vám pomôžeme cez kontakt. Uveďte dĺžku a hmotnosť brány, predpokladaný počet cyklov a pri náhrade aj fotografiu štítka a riadiacej dosky.
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
