Sada na výrobu samonosnej brány do 4,5m, s hliníkovou výplňou 108x16 a sadou pohonu NICE Robus RBS
NOVINKA
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
2 009,17 € s DPH
| Hmotnosť |
|---|
| 171 kg |
Popis produktu Sada na výrobu samonosnej brány do 4,5m, s hliníkovou výplňou 108x16 a sadou pohonu NICE Robus RBS
Poznámka: Tento produkt môže slúžiť ako východisko - sadu vieme na želanie upraviť a ochotne poradíme aj pri návrhu a zostavení vlastnej sady komponentov. SADA je oproti jednotlivým komponentom cenovo zvýhodnená. Ak máte špecifické prianie, alebo sa chcete poradiť, zavolajte na 0948 59 98 57, alebo napíšte na info@branyposuvne.sk.
Všetko, čo patrí k bráne. Sada pre svojpomocnú výrobu samonosnej posuvnej brány s hliníkovou lamelovou výplňou, pre svetlú šírku prejazdu do 4,5 m s výškou 1,5 m. Materiál: hliník, bez povrchovej úpravy. >> Orientačná schéma konštrukcie brány. >> Manuál k pohonu.
Zo zahrnutých komponentov zostavíte, kompletnú automatizovanú bránu:
1. KONŠTRUKCIE BRÁNY
Poznámka: Aby bolo možné výšku a šírku brány prispôsobiť podľa potreby, konštrukčné profily a lamely sú dodávané v dĺžke 6 metrov. Vyžadujú zrezanie na potrebné rozmery.
2. AUTOMATIZÁCIA A OVLÁDANIE BRÁNY
Hotovú bránu s výplňou rozpohybujete pomocou pohonu a príslušenstva.
- pohon novej generácie NICE Robus RBS (RBS400)
- fotobunky
- maják
- diaľkový ovládač
Povrchová úprava
Konštrukčné profily a hliníkové lamely je možné ľubovoľne lakovať, sú v surovom stave bez povrchovej úpravy.

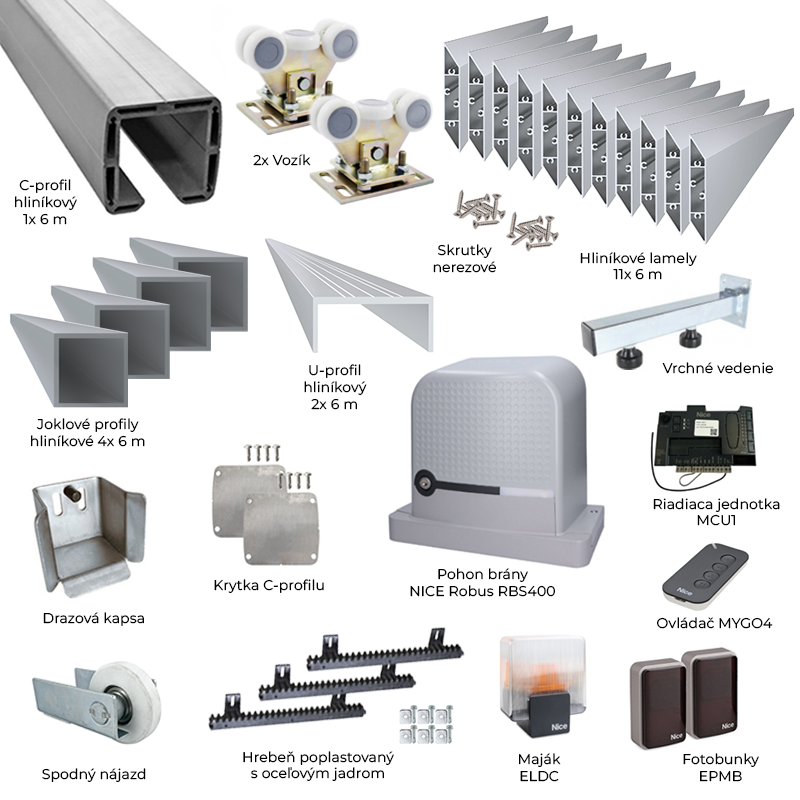

| Sada SADA-KS-02 obsahuje: | ||||
|---|---|---|---|---|
|
2 × | Vozík s piatimi rolkami (V-02-3) | V-02-3 | |
|
Rolky môžete zvoliť nylonové, alebo kovové. Nylonové rolky umožňujú veľké zaťaženie brány, zamedzujú opotrebenie C-profilu a zaručujú tichý chod brány. Cena nylonových a kovových roliek je rovnaká |
Detail
|
|||
|
1 × | Hliníkový C-Profil 83x79x11 mm, AL, 6 m | CP-AL-83x79-6 | |
|
Vodiaci hrubostenný hliníkový profil tvaru C privarený k spodnej časti rámu brány, pomocou ktorého brána jazdí na vozíkoch ukotvených v betónovom základe. |
Detail
|
|||
|
1 × | Spodný nájazd - pozinkovaný, 83x79 | SN-347M | |
|
Nájazdové koliesko sa montuje na začiatok C-profilu, nabieha do spodného dorazu umiestneného na dorážacom stĺpiku pre odľahčenie brány pri zatvorení. |
Detail
|
|||
|
1 × | Spodný doraz z pozinkovanej ocele | DK-1-80 | |
|
Dojazdová kapsa umiestnená na spodu dorážacieho stĺpiku. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
Detail
|
|||
|
2 × | Krytka C-profilu samonosnej brány - pozinkovaná, 83x79 | SK-20M | |
|
Dojazdová kapsa umiestnená na spodnej časti dorážacieho stĺpika. Odľahčuje tlakové a ťahové sily pôsobiace na vozíky pri zatvorení brány. |
Detail
|
|||
|
4 × | Hliníkový jokel štvorcový 60x60x3 mm, 6 m | AL-60x60x3-6 | |
|
Hliníkový jokel bez povrchovej úpravy pre výrobu konštrukcií. Napríklad na výrobu brány. |
Detail
|
|||
|
1 × | Vrchné vedenie s dvomi pogumovanými regulovatelnými rolkami | VVR-3-G | |
|
Vedenie brány pre vertikálnu stabilizáciu brány v priečnom smere. |
Detail
|
|||
|
11 × | Hliníková plotová lamela 108x16 mm, tvar kosodĺžnik, 6 m | AL-PV5-6 | |
|
Hliníková lamela, môže byť použitá ako výplň plotu, výplň brány, alebo výplň akéhokoľvek iného priestoru. Lamela má tvar obdĺžnika s výškou 100 mm a šírkou 16 mm. Dĺžka 6 metrov. |
Detail
|
|||
|
2 × | Hliníkový uchytávací profil pre lamely, tvar U, šírka 50 mm, AL-UP3, 6 m | AL-UP3-6 | |
|
Hliníkový U-profil pre uchytenie lamiel, pre výplň brány alebo plotu. Bez povrchovej úpravy |
Detail
|
|||
|
4 × | Skrutka DIN 7982, A2, 3.5x19 mm - balenie 50 ks | S-7982-1 | |
|
Nerezová samorezná skrutka (E14S3.5, DIN 7982) na uchytenie hliníkových lamiel k uchytávacím profilom. Je kompatibilná s výplňovým profilom, U profilom a s UT profilom. V jednom balení sa nachádza 50 kusov. |
Detail
|
|||
|
1 × | Samostatný pohon NICE Robus RBS400 | NICE-RBS400-A | |
|
Pohon NICE Robus RBS400 pre brány do váhy krídla 400 kg a dĺžky krídla 8m. Pohon obsahuje zabudovanú riadiacu jednotku NICE MCU1R30 s integrovaným prijímačom. |
Detail
|
|||
|
1 × | Riadiaca jednotka NICE MCU1R30 | NICE-MCU1R30 | |
|
Riadiaca jednotka so zabudovaným prijímačom pre diaľkové ovládanie. |
Detail
|
|||
|
1 × | NICE MYGO4 - štvorkanálový diaľkový ovládač | NICE-MYGO4 | |
|
NICE MYGO4 - štvorkanálový diaľkový ovládač, plávajúci kód, 433,92Mhz |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražná lampa NICE LED flashing ELDC z nárazuvzdorného polykarbonátu so zabudovanou anténou pre väčší dosah diaľkového ovládača (až 150 m). |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobunky so zapojením BlueBUS | NICE-EPMB | |
|
Bezpečnostné fotobunky sa inštalujú po stranách šírky prejazdu. Vytvárajú infračervený lúč, ktorý po prerušení napr. autom, alebo chodcom vyšle signál do pohonu, že má zastaviť pohyb brány, prípadne zamedziť jej otvorenie. |
Detail
|
|||
|
1 × | Manuál k pohonu Nice Robus RBS |
Stiahnuť
|
|
|
Montážny manuál pre zdarnú inštaláciu s ilustračnými nákresmi zapojenia kabeláže, návodmi na programovanie a párovanie ovládačov. |
||||

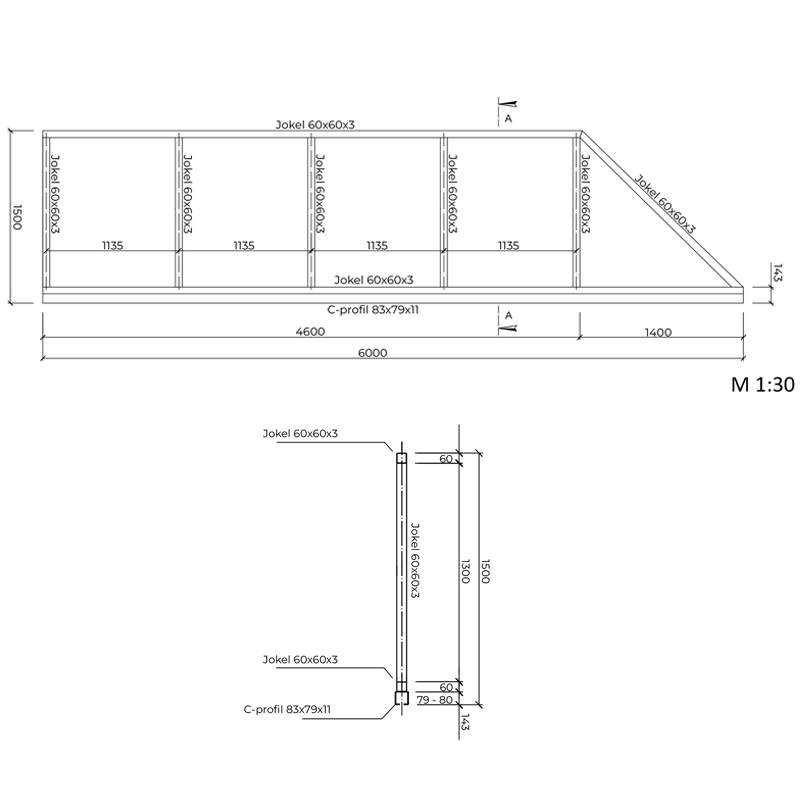

orientačná Schéma konštrukcie samonosnej posuvnej brány so šírkou prejazdu do 4,5 metra
