NICE ROBUS RBS400 - samostatný pohon pre posuvné brány (A)
NOVINKA
| Dostupnosť produktu: | skladom | Tovar štandardne expedujeme do 24 hodín. |
|---|
skladom
378,85 € s DPH
| Hmotnosť |
|---|
| 8,00 kg |
Popis produktu NICE ROBUS RBS400 - samostatný pohon pre posuvné brány (A)
Pohon NICE Robus RBS400 je určený pre posuvné brány s hmotnosťou do 400 kg a šírky prejazdu do 8 m. Má indukčný spínač koncových dorazov. Pohon je nevratný. Pohon je kompaktný, bezpečný a praktický s nárazu odolným krytom a ideálny pre privátne i firemné použitie. Detailné technické vlastnosti ». Manuál na stiahnutie ».
Tento produkt – samostatný pohon posuvnej brány NICE Robus RBS400 (náš kód NICE-RBS400-A) obsahuje:
- Elektromechanický pohon NICE Robus RBS400 s nosnosťou 400 kg, maximálnou dĺžkou krídla 8 m, so zabudovanou (ale odnímateľnou) riadiacou jednotkou MCU1, so zabudovaným prijímačom rádiového signálu, aj s “SM” konektorom pre zástrčkový prijímač.
- 2 x odblokovací kľúč k manuálnej obsluhe pohonu (nutný v prípade výpadku elektriny).
- Komponenty pre montáž pohonu: kotviace prvky, montážna platňa a magnetické dorazy pre indukčný koncový spínač.
- Montážny manuál
Jednou z hlavných predností pohonu Robus RBS400 je jeho vysoká rýchlosť otvárania a zatvárania, ktorú umožňuje pokročilá technológia. Disponuje detekciou prekážok a možnosťou pripojenia fotobuniek, čo zaručuje maximálnu bezpečnosť. Vybavený je aj teplotným senzorom, ktorý prispôsobuje ťažnú silu pohonu klimatickým podmienkam a je chránený teplotnou poistkou.
Dlhodobú životnosť pohonu zaručuje kvalitná konštrukcia so stupňom krytia IP44. Robus RBS400 je kompatibilný s príslušenstvom značky Nice. Integrovaný systém "Eye Check" poskytuje vizuálnu spätnú väzbu prostredníctvom LED svetla (červená/zelená).

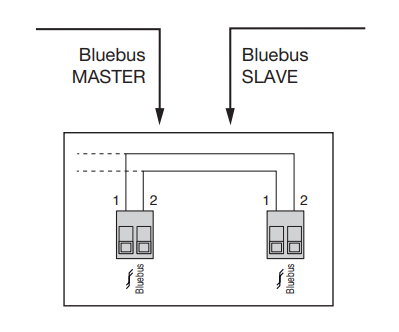

Funkcia "Podriadená jednotka" (režim master-slave) umožňuje synchronizované ovládanie dvoch motorov, čím sa dá automatizovať dvojkrídlová posuvná brána proti sebe. Kompatibilný je aj so starším modelom Robus RB400, ale iba od verzie s riadiacou jednotkou RBA3R10. Staršia RBA3/c nie je kompatibilná s RBS.
Vstavaná riadiaca jednotka umožňuje jednoduché ovládanie. Programovateľnosť je jednou z kľúčových vlastností tohto modelu.
Vstavaný bidirekčný prijímač je pripravený na okamžité programovanie, čo uľahčuje pripojenie a ovládanie.
Výhodou je aj možnosť integrácie extra funkcií cez rozširujúcu dosku, vrátane osvetlenia pre bezpečnejšiu inštaláciu.
Užívateľsky prívetivá technológia BlueBUS uľahčuje napájanie a ovládanie až 7 párov fotobuniek pomocou dvojžilového kábla.
Pohon dosahuje až 90 % úsporu energie v pohotovostnom režime a je kompatibilný s Nice solárnym kitom.
Disponuje ozubeným kolieskom modul 4, kompatibilným s ozubeným hrebeňom v našej ponuke.
Pohon je možné ovládať aj pomocou mobilnej aplikácie MyNice Pro. Okrem toho spolu s programovacím zariadením Nice Proview umožňuje vykonať nastavenie a programovanie funkcií pohonu na diaľku, priamo z vášho smartfónu. Aplikácia je k dispozícii pre zariadenia Android a iOS.
Kompatibilita diaľkových ovláračov:
Pohon disponuje zabudovaným prijímačom, ktorý je kompatibilný s ovládačmi NICE série MYGO, ONE a INTI. Interný prijímač nepodporuje kódovanie FloR ani Flo. Na riadiacej jednotke sa však nachádza aj SM konektor na pripojenie zástrčkového prijímača, čo môže byť užitočné v prípade, že ste starý pohon nahradili novým RBS a vlastníte ovládače staršieho typu.
Informácia pre majiteľov starších ovládačov NICE FLOR:
Ak už vlastníte staršie ovládače NICE typu FLOR (modely FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), môžete ich aj naďalej používať s novým pohonom NICE RBS. Je však potrebné dokúpiť zástrčkový prijímač OXIBD alebo niektorý z externých prijímačov, napríklad NICE OX2.
Extra dlhý dosah diaľkových ovládačov:
Pohon NICE RBS má slot pre interný prijímač, vďaka čomu je možné nainštalovať prijímač NICE OXILR s technológiou LoRa. Rovnako je možné pripojiť aj prijímač NICE OXIFM pre rozšírené možnosti.
Informácia pre majiteľov historických ovládačov NICE FLO a NICE SMILO:
Ak doma používate ovládače NICE s kódovaním FLO alebo SMILO, aj tieto je možné použiť s pohonom NICE RBS. Je však nutné dokúpiť interný prijímač OXIBD, ktorý podporuje príjem signálu s pevným kódom (FLO, SMILO). V takom prípade bude prijímač akceptovať iba tieto staršie typy ovládačov a nové modely nebude možné párovať súčasne.
Príslušenstvo kompatibilné s pohonom Nice Robus RBS400
Odporúčame k pohonu dokúpiť kompatibilné voliteľné príslušenstvo alebo zvoliť niektorú už zostavenú cenovo zvýhodnenú sadu pohonu.
| Čo | Prečo | Typ |
|---|---|---|
| Maják | Signalizuje pohyb brány blikaním – vhodné pri výjazdoch so slabým výhľadom. Obsahuje aj anténu – dlhší dosah ovládača. | |
| Fotobunky | Pri zatváraní detegujú prekážku a zastavia pohyb – brána nenarazí do auta ani osôb. | |
| Vysielač | Pre diaľkové ovládanie brány. | |
| Prijímač |
Pre diaľkové ovládanie brány. Pohon RBS obsahuje integrovaný rádiový prijímač, no umožňuje aj pripojenie externého prijímača – to uľahčuje prechod zo staršieho pohonu RB na novší RBS bez opätovného párovania diaľkových ovládačov. |
|
| Anténa | Pre lepší dosah ovládača. | |
| Klávesnica | Ak zabudnete diaľkový ovládač alebo máte veľa vozidiel/osôb a nechcete každému vydávať ovládač. | |
| Kľúčový spínač | Ovládanie brány kľúčom cez spínač pripojený kabelážou k pohonu. | |
| Čítačky kariet | Ovládanie pohonu priložením karty alebo kľúčenky k čítačke. | ERA Transponder Reader ETPB |
| Ozubenie | Nutné pre samotnú automatizáciu – bez hrebeňa pohon nepohne bránou. | |

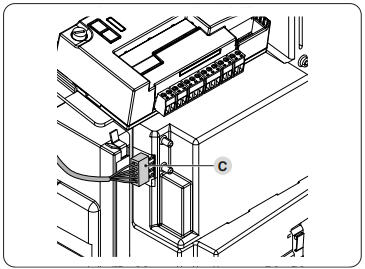

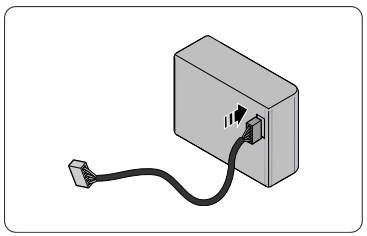

| Záložný zdroj | Pri výpadku elektrickej energie zachová chod brány. |
Manuály a dokumenty na stiahnutie
Manuál k pohonu Nice Robus RBS400 – PDF
Návod na párovanie ovládačov s pohonom Nice – odkaz
NICE Robus RBS400 v kocke
NICE Robus RBS je rodina nevratných elektromechanických prevodových pohonov pre posuvné brány. Sú dodávané so zabudovanou (odnímateľnou) riadiacou jednotkou NICE MCU1 so zabudovaným prijímačom aj konektorom SM pre zástrčkové prijímače rádiového signálu typu OXI, napríklad NICE OXIBD. Disponuje funkciou ON-OFF deaktivácie interného prijímača (v programovaní I. úrovne). Interný prijímač nepodporuje kódovanie FloR ani Flo.
Elektrické zapojenia externých zariadení ( fotobunky, výstražný maják a pod.) boli v rodine NICE Robus RBS zjednodušené technológiou BlueBUS, ktorá dovoľuje zapojenie viacerých zariadení do spoločného konektora pomocou jedného dvojžilového kábla (bez nutnosti dodržiavať polaritu). K riadiacej jednotke je možné pripojiť aj klasické relátkové fotobunky. Riadiaca jednotka MCU1 má aj vstup OSE (Optoelectronic Safety Edge) max. 15 mA.
Automatické ovládanie pohonu je závislé od prísunu elektrickej energie. Pri výpadku elektrickej energie je možné motor odblokovať pomocou odblokovacieho kľúča. Je možné dokúpiť záložnú batériu NICE PSS124, ktorá umožní prevádzku aj počas výpadku. Starší model záložného zdroja NICE PS124 je kompatibilný len s použitím adaptéra CABLA11.

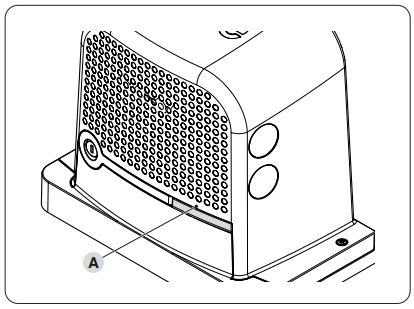

Pohon disponuje dvoma LED diódami: zelená signalizuje pohyb, červená aktívne fotobunky, neštandardné stavy a chyby. Spínač koncových dorazov je indukčný. Ovládanie a nastavenie funkcií je možné aj pomocou mobilnej aplikácie My Nice Pro (Android/iOS).
Výber pohonu – je pohon NICE Robus RBS400 vhodný pre moju bránu?
Každá brána má svoju veľkosť (t. j. páku) a váhu (t. j. silu tiaže páky) a každý pohon má svoje limity. Pohon NICE Robus RBS400 je použiteľný pre nasledovné dĺžky krídiel a váhy brán:
| Počet cyklov / hodinu Počet cyklov po sebe |
Hmotnosť krídla | ||
|---|---|---|---|
| do 400 kg | do 600 kg | ||
| Dĺžka krídla | do 4 m | 35 | 40 |
| od 8 m | 20 | 20 | |
V princípe dĺžka krídla určuje maximálny počet cyklov za hodinu a tiež po sebe idúcich cyklov, t. j. upresňuje, ako dlho môže byť pohon v prevádzke. Vyššia váha tieto počty percentuálne znižuje kvôli väčšiemu namáhaniu a určuje aj maximálnu povolenú rýchlosť pri danom zaťažení. Pohon je vybavený teplotnou poistkou, ktorá meria teplotu motora aj okolia a úmerne tomu znižuje počet možných cyklov.
Uvedené hodnoty platia pri dodržaní podmienok výrobcu (poveternostné vplyvy, teploty, tuhosť a ľahký pohyb brány). V praxi odporúčame celkové zaťaženie do približne 80 % týchto parametrov.
Limity pohonu NICE Robus RBS400
Uvedené hodnoty sú odporúčané výrobcom NICE. Zo skúsenosti odporúčame nechať rezervu cca 80 % uvedených hodnôt:
| Robus RBS400 | Maximálne | Odporúčame |
|---|---|---|
| Dĺžka krídla | 8 m | 6 m |
| Hmotnosť krídla | 400 kg | 320 kg |
Využívanie pohonu na maximum znižuje jeho životnosť – nižšie nájdete orientačný výpočet životnosti v závislosti od stresových faktorov.
Životnosť pohonu NICE Robus RBS400
V tabuľke spočítajte stresové indexy hmotnosti a dĺžky krídla a pripočítajte indexy ostatných vplyvov (ak sa vyskytujú). Následne z grafu vyčítajte životnosť pohonu v počte cyklov.
Príklad: Brána s prejazdom 4,5 m a hmotnosťou do 200 kg: index dĺžky ~30 + index hmotnosti 10 + index nižšej teploty 10 ⇒ celkom 40. Z grafu vychádza ~120 000 cyklov, čo pri 10 manévroch denne ≈ 32 rokov.
| Vlastnosti celej automatizácie | Index | Graf životnosti |
|---|---|---|
| Váha krídla |
Doporučovaný maximálny celkový index je do 75 % (≈ 40 000 cyklov; pri 10 cykloch/deň ≈ 10 rokov). |
|
| Do 200 kg | 15 | |
| 200–400 kg | 50 | |
| Dĺžka krídla | ||
| Do 4 m | 15 | |
| 4–6 m | 30 | |
| 6–7 m | 50 | |
| Ostatné vplyvy (ak pravdepodobnosť výskytu > 10 %) | ||
| Teplota > 40 °C, < 0 °C, alebo vlhkosť > 80 % | 10 | |
| Prašné prostredie | 15 | |
| Slané prostredie | 20 | |
| Aktivácia fotobuniek | 15 | |
| Aktivácia vstupu STOP | 25 | |
| Rýchlosť väčšia ako „L4 – Rýchla“ | 20 | |
| Aktívna funkcia špička | 25 | |
Osadenie pohonu NICE Robus RBS400
Spôsob osadenia pohonu je pre koľajovú posuvnú bránu a samonosnú posuvnú bránu rozdielny. Pre koľajovú bránu sa spravidla pohon osádza na úroveň výšky terénu, pre samonosnú bránu je potrebné pohon zdvihnúť (závitové tyče Ø8, vlastná konzola, podbetónovanie a pod.). Rozhodujúce je výškové umiestnenie ozubeného hrebeňa, aby ideálne zapadol do ozubeného kolieska pohonu (viď „Ozubený hrebeň a jeho doraz“).
Kabeláž

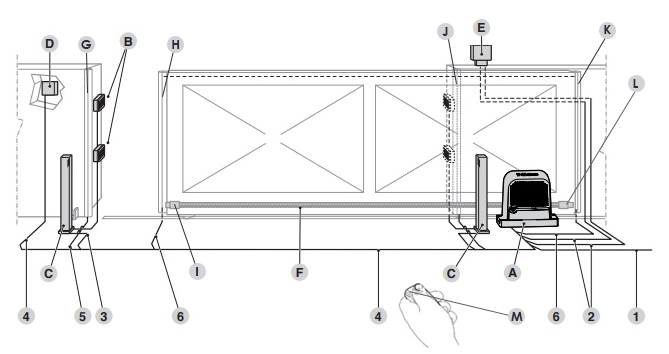

Typická (voliteľná) situácia zapojenia pohonu s príslušenstvom vyzerá nasledovne:
Zoznam príslušenstva
- A – Pohon Nice Robus RBS
- B – Fotobunky
- C – Stĺpiky s fotobunkami
- D – Kľúčový spínač
- E – Maják so zabudovanou anténou
- F – Ozubený hrebeň
- G – Dotyková hrana statická 1
- H – Dotyková hrana pohyblivá 1
- I – Koncový doraz pri otváraní
- J – Dotyková hrana statická 2
- K – Dotyková hrana pohyblivá 2
- L – Koncový doraz pri zatváraní
- M – Diaľkový ovládač
Zoznam kabeláže
| Účel | Typ | Max. dĺžka |
|---|---|---|
| Napájanie | 3 × 1,5 mm² |
30 m Pri väčšej vzdialenosti použite 3 × 2,5 mm² + uzemnenie. |
| Maják s anténou |
2 × 0,5 mm² 1 × koaxiál RG58 |
20 m 10 m (odporúčané < 5 m) |
| Fotobunky | 2 × 0,5 mm² |
30 m; nad 30 m použiť 2 × 1 mm²
Ak je kábel BlueBUS > 30 m (max. 50 m), použite 2 × 1 mm². |
| Kľúčový spínač | 2 ks 2 × 0,5 mm² |
50 m
Možno nahradiť jedným káblom 4 × 0,5 mm². |
| Dotykové hrany – statické | 2 × 0,5 mm² |
30 m
Pri viacerých statických hranách pozrite manuál – „Pridanie alebo odstránenie zariadení / STOP input“. |
| Dotykové hrany – pohyblivé | 2 × 0,5 mm² |
50 m
Pri viacerých statických hranách pozrite manuál – „Pridanie alebo odstránenie zariadení / STOP input“. |
Montáž
Jednou z podmienok správnej funkcie je výška umiestnenia pohonu. Viac v článku „Do akej výšky osadiť pohon“.
Ozubený hrebeň a jeho doraz
Princíp pohybu: otáčavý moment ozubeného kolieska sa prenáša na lineárny pohyb cez ozubnicový prevod na ozubenom hrebeni. Najbežnejšie typy:
 |
Nylonový hrebeň (prípadne s oceľovou výstuhou) – pripevnenie samoreznými skrutkami cez oká; ideálny pre ľahšie/kratšie brány, tichší chod (nylon vs. oceľové koliesko). |
 |
Oceľový hrebeň – pripevnenie navarením konzoliek so závitom a následným naskrutkovaním; pre dlhšie/ťažšie brány, mierne hlučnejší chod (oceľ vs. oceľ). |
Rozhodujúce je, aby bol modul zubu pohonu kompatibilný s modulom ozubeného hrebeňa. Pohon NICE Robus RBS400 má modul zubu 4.

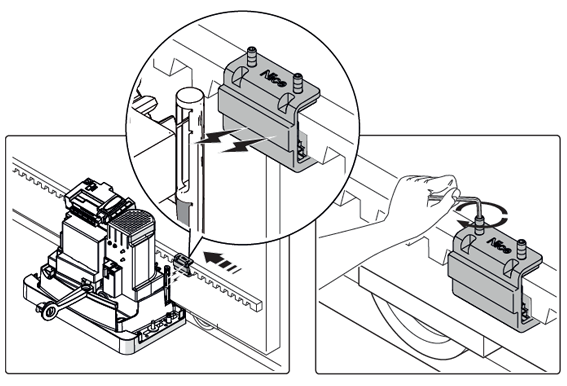

Pohon vyhodnocuje koncové polohy pri otváraní a zatváraní pomocou koncových dorazov montovaných na ozubený hrebeň.

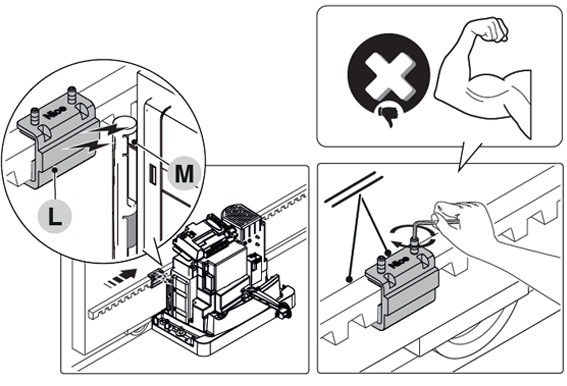

Postup montáže koncových dorazov na orzbený hrebeň:

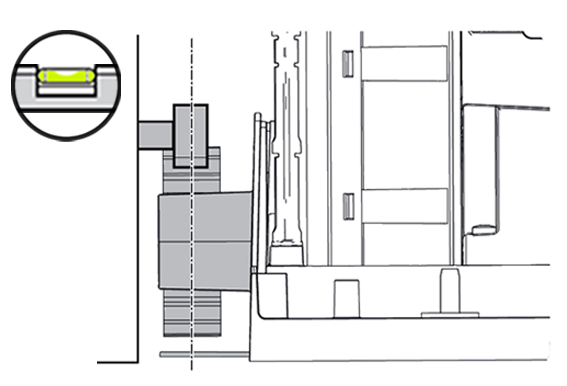

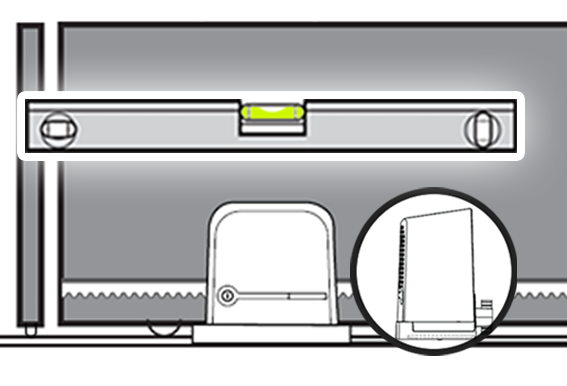

1. Vylaďte pohon a bránu do roviny. Brána aj pohon musia byť v rovine.

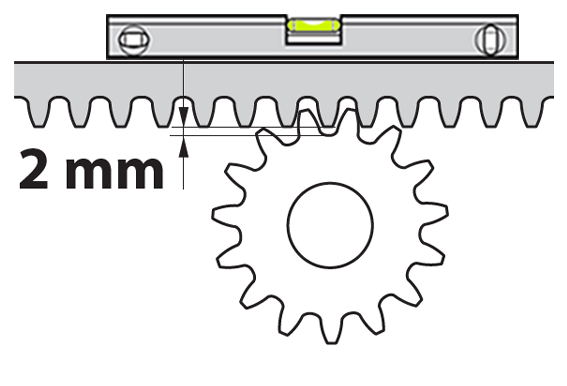

2. Medzi hrebeňom a kolieskom nechajte vôľu 1–2 mm, aby sa váha brány neprenášala na motor.

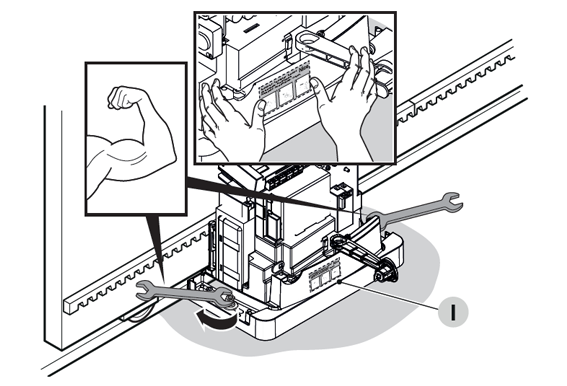

3. Dotiahnite ukotvenie pohonu, aby sa pri zábere neposunul.

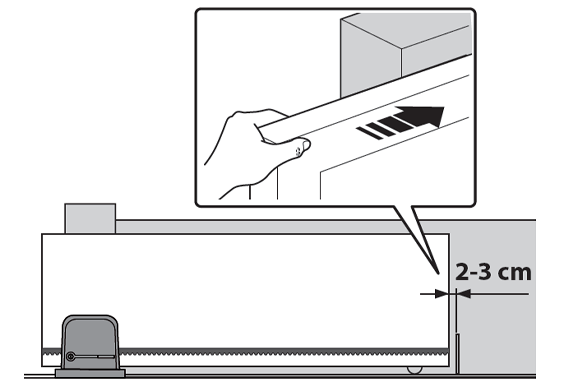

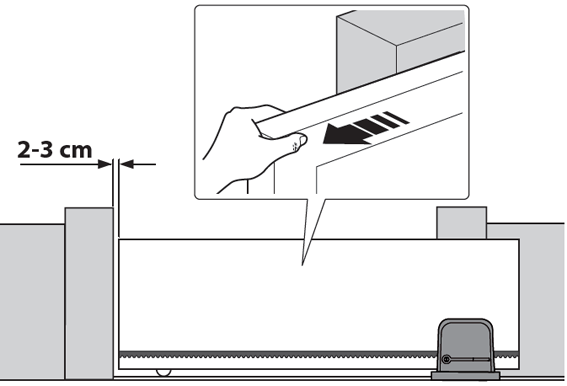

4. Uveďte bránu do otvorenej polohy a nastavte dorazy tak, aby v koncovej polohe spínali spínač.
5. Uveďte bránu do zatvorenej polohy a nastavte dorazy tak, aby v koncovej polohe spínali spínač.
Zapojenie pohonu NICE Robus RBS400
Pred zapájaním, odpájaním a menením zapojenia pohonu (do siete aj prídavných zariadení) nezabudnite odstrániť prísun elektrickej energie – vypnúť istiace prvky, vytiahnuť poistku napájania alebo odpojiť záložnú batériu.
ZAPOJENIE Do siete
 |

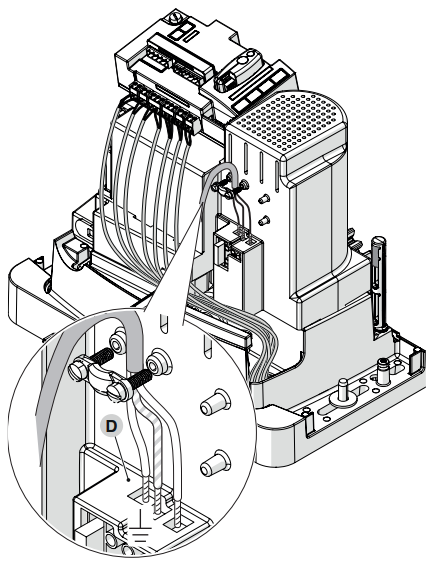

Pre základné fungovanie je potrebné dotiahnuť do pohonu prívod elektrickej energie. |
| Zapojenie je jednoduché: | |
| L – fáza (hnedý) | |
| I – zem/PE (zelený) | |
| N – nulák (modrý) |
ZAPOJENIE prídavných zariadení
Riadiaca jednotka NICE MCU1 pohonu NICE Robus RBS400 umožňuje nasledovné vstupy a výstupy:
| Vstup/výstup | Popis |
|---|---|
| FLASH (maják) |
Výstup 24 V pre výstražný maják, napr. Nice ELDC. |
| OGI (indikátor) |
Výstup pre indikátor (24 V). Správanie nastaviteľné v programovaní úrovne II., položka L4 – Výstupný indikátor. |
| FOTO (fotobunky) |
Vstup pre fotobunky. |
| STEP-BY-STEP (SbS, P.P., krokovanie) |
Vstup pre zariadenia, ktoré krokujú pohyb brány. Možné pripojiť NO (normally open) kontakty. |
| 24 V (+) | Napájanie externých zariadení (napr. bezdotyková čítačka kariet) 24 V DC −30 % ÷ +50 %, max. prúd 100 mA. |
| GND (uzemnenie) |
Uzemnenie pre externé zariadenia napájané zo svorky 24 V. |
| STOP (zastavenie) |
Vstup pre zariadenia, ktoré zastavujú pohyb brány. Možné zapojenia:
|
| OSE (optická bezpečnostná hrana) |
Rozhranie pre OSE senzor (Optical Safety Edge), 12 V. |
| BLUEBUS | Vstup pre paralelné pripojenie kompatibilných zariadení cez technológiu BlueBUS (dvojžilový kábel napája aj komunikuje). |
| AERIAL (anténa) |
Vstup pre anténu rádiového prijímača. Anténa býva v majáku, napr. Nice ELDC, prípadne externá NICE Aerial ABF. |
Poistky pohonu

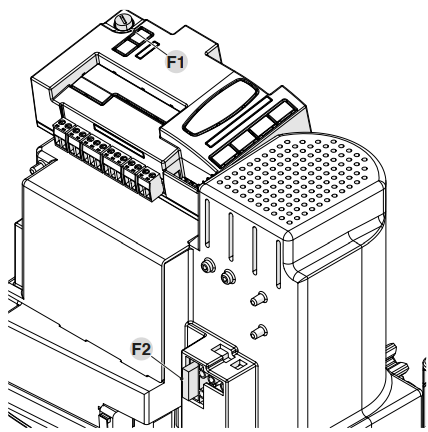

V pohone sa nachádzajú dve poistky:
| Označenie | Poistenie | Typ |
|---|---|---|
| F1 | riadiacej jednotky | T 2A 250 V |
| F2 | napájania | T 1,6A 250 V |
 |
||

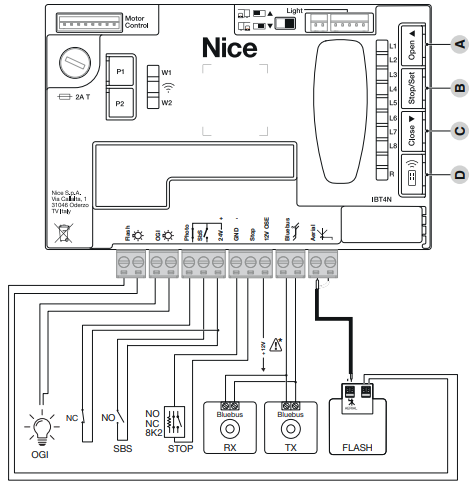

Štandardná schéma zapojenia
Fotobunky pohonu
Prívetivá technológia BlueBUS umožňuje napájať a ovládať až 7 párov fotobuniek pomocou dvojžilového kábla.
Zapojenie viacerých párov fotobuniek NICE EPMB do dátovej siete NICE BlueBUS
Fotobunky umiestnite okolo brány podľa ukážkových situácií plného zapojenia a nastavte prepoje podľa tabuľky prepojov fotobuniek NICE EPMB. Aby sa zamedzilo interferencii medzi blízko umiestnenými pármi, dodržte orientáciu vysielačov TX a prijímačov RX podľa ukážkových situácií. Fotobunky zapojte paralelne podľa obrázka (polaritu netreba dodržiavať):
Ak potrebujete, aby fotobunky fungovali ako otvárače brány (viď FA1 a FA2 v ukážkových situáciách), t. j. pri vjazde vozidla medzi ich optickú os spustili otvorenie, prerušte spoj A na vysielači TX aj prijímači RX – viď obrázok:
Ukážková situácia zapojenia fotobuniek
Tabuľka prepojov fotobuniek NICE EPMB
 |
Zapojenie viacerých párov fotobuniek do systému BlueBUS sa vykonáva nastavením rôznych kombinácií prepojov. Každý pripojený pár musí mať unikátnu kombináciu; v jednej dátovej sieti BlueBUS nesmú byť dva páry s rovnakým nastavením. Prepoj nastavte v rámci jedného páru rovnako na vysielači TX aj prijímači RX. Nepoužité prepojovače si odložte na budúce použitie. |
| Označenie páru fotobuniek | Prepoj – kombinácia prepojovačov |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Prerušte spoj A na TX aj RX) |
 |
| FA2 (Prerušte spoj A na TX aj RX) |
 |
Ak je nutné niektorú fotobunku vymeniť, nastavte na nej rovnaký prepoj ako na pôvodnej – nie je potrebné opakovať fázu vyhodnotenia zariadení.
Prijímač rádiového signálu pre pohony
Pohon NICE Robus RBS400 má zabudovaný rádiový prijímač v riadiacej jednotke NICE MCU1. MCU1 poskytuje aj konektor SM (pod plastovým krytom) na pripojenie externého rádiového prijímača NICE OXIBD (alebo staršieho NICE OXI). SM konektor uľahčuje prechod zo staršieho pohonu Robus RB na Robus RBS s už napárovanými diaľkovými ovládačmi.
Výber smeru pohybu brány

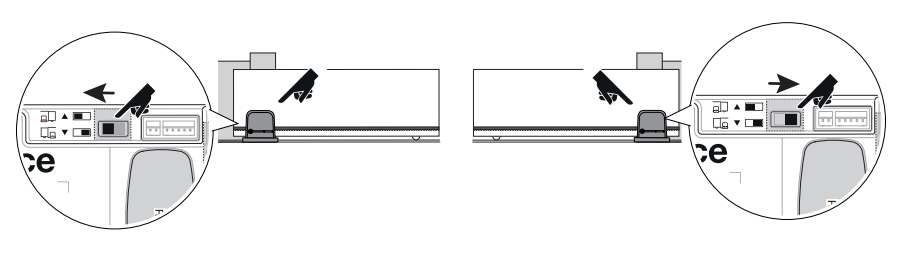

Výber smeru musí zodpovedať umiestneniu pohonu voči krídlu. Pozrite sa na bránu zo strany, kde je pohon.
| Ak sa brána otvára doľava, prepínač dajte doľava. | Ak sa brána otvára doprava, prepínač dajte doprava. |

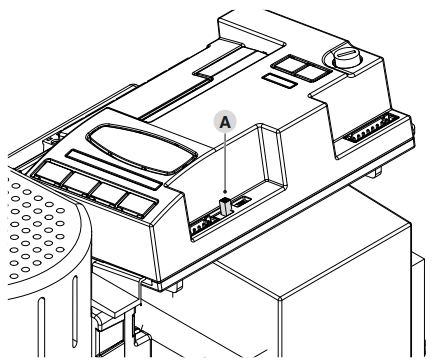

| Prepínač je na zadnej bočnej strane riadiacej jednotky MCU1 napravo. |
|
Vyhodnotenie pripojených zariadení pohonu
Po každom pripojení, odpojení alebo zmene zapojenia zariadení na vstupoch BlueBUS a STOP vykonajte fázu vyhodnotenia prídavných zariadení. Pohon na ňu upozorní blikaním LED diód L1 a L2.
 |
|

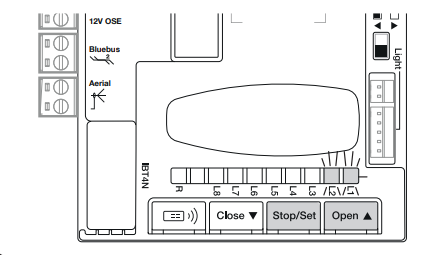

Vyhodnotenie dĺžky krídla brány
Pre správny výpočet rozbehovej/dobehovej dráhy a čiastočného otvorenia si pohon musí zistiť dĺžku krídla. Počas operácie pohne bránou od dorazu k dorazu a dĺžku zistí pomocou spínača.
 |
|
Programovanie pohonu
Pohon Robus RBS dovoľuje naprogramovať viacero funkcií, či už zapnutie/vypnutie funkcie programovaním úrovne I., alebo nastavením predvoleného parametra programovaním úrovne II.

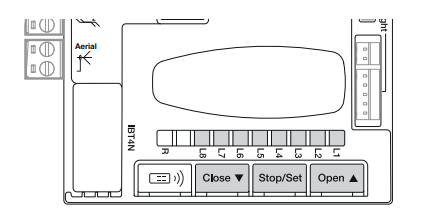

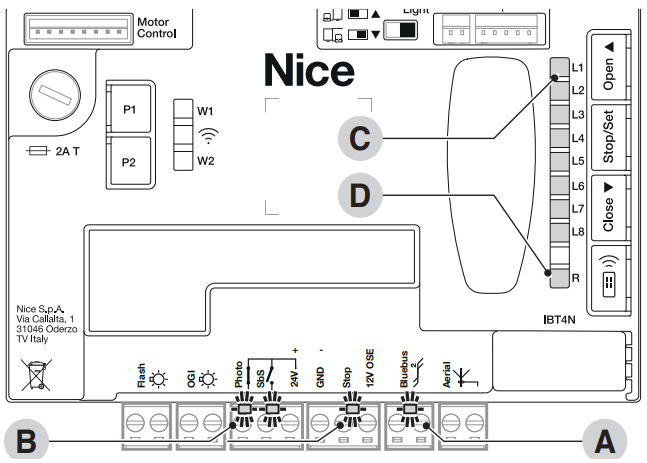

Riadiaca jednotka MCU1 obsahuje tri tlačidlá na ovládanie a programovanie pohonu:
 |
Open |
Tlačidlo umožňuje pohonu zadať povel otvorenia brány. Takisto slúži pri programovaní na presun hodnoty programovaného parametru smerom hore. |
|
Stop/Set |
Tlačidlo umožňuje pohonu zadať povel zastavenia brány. Prvým stlačením a držaním 5 sekúnd sa dostanete do programovania úrovne I. Ďalším stlačením a držaním sa dostanete do programovania úrovne II. pre aktuálnu LED. |
|
|
Close |
Tlačidlo umožňuje pohonu zadať povel zatvorenia brány. Takisto slúži pri programovaní na presun hodnoty programovaného parametru smerom dole. |
Programovanie – Úroveň I.
V úrovni I sa programovaním zapína/vypína daná funkcia. Keď je funkcia zapnutá, príslušná LED na riadiacej jednotke svieti. Od výroby sú všetky funkcie vypnuté.

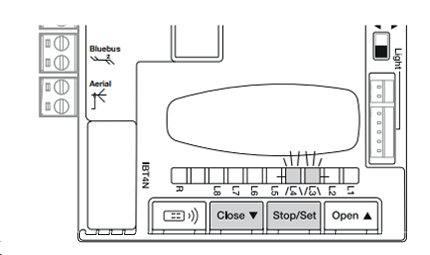

Vstup do programovania úrovne I. Podržte tlačidlo „Stop/Set“ približne 5 sekúnd, kým nezačne blikať LED L1. Tlačidlami „Open“ a „Close“ posúvate aktívnu LED nahor/nadol. Na každý úkon máte 10 sekúnd, inak pohon režim ukončí. Keď blikajúca LED stojí pri funkcii, ktorú chcete zmeniť, stlačením „Stop/Set“ blikanie zrýchlite (zapnutá funkcia) alebo spomalíte (vypnutá funkcia) a nechajte pohon do 20 sekúnd z režimu vyskočiť. Ak všetko prebehlo správne, príslušná LED zostane svietiť.
Zoznam zapínateľných funkcií:
| LED | Funkcia | Popis |
|---|---|---|
| L1 | Automatické zatváranie | Po nastavenom čase („Programovanie úrovne II – Dĺžka pauzy“) sa brána po otvorení sama zatvorí. Ak je funkcia vypnutá, brána reaguje len na povel (napr. z diaľkového ovládača a pod.). |
| L2 | Zatvoriť po prerušení fotobuniek | Po uvoľnení fotobuniek (vozidlo prešlo) sa po 5 s začne zatváranie. Chovanie závisí od L1:
|
| L3 | Vždy zatvor | Po výpadku elektriny brána buď zostane v pôvodnej polohe (vypnuté), alebo sa automaticky zatvorí (zapnuté). |
| L4 | Pohotovostný režim | Znižuje spotrebu na minimum (užitočné pri PSS124). Minútu po poslednom pohybe sa vypne BlueBUS (a pripojené zariadenia) aj všetky LED okrem BlueBUS LED (tá pomaly bliká). Pri príkaze sa riadiaca jednotka najprv preberie/reštartuje a až potom vykoná povel. |
| L5 | Rozbeh | Vypne plynulý nábeh – motor ide hneď na plný výkon (užitočné pri vysokom trení, snehu/ľade). Znižuje životnosť pohonu. |
| L6 | Blikanie vopred | Pred začiatkom pohybu brány maják 3 sekundy bliká a až potom sa spustí manéver. |
| L7 | Vyradenie vnútorného rádiového ovládania | Vypne integrovaný rádiový prijímač v riadiacej jednotke. Zapnite, ak používate externý zástrčkový prijímač typu OXI. Ak je funkcia vypnutá, interný prijímač je aktívny. |

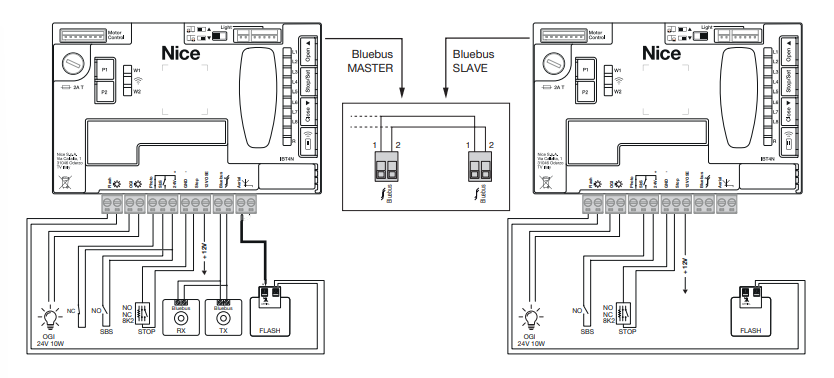

| L8 | Režim „slave“ – Podriadená jednotka | Aktiváciou sa pohon stane „Slave“. Umožní synchronizovať 2 motory na protiľahlých krídlach (Master/Slave). Podrobnosti viď manuál Robus RBS, odsek „Režim Slave“. |
Programovanie – Úroveň II.
V úrovni II sa nastavujú hodnoty funkcií (iné ako v úrovni I).
Vstup do programovania úrovne II. Podržte tlačidlo „Stop/Set“ približne 5 sekúnd, kým nezačne blikať LED L1. Tlačidlami „Open“ a „Close“ posúvate aktívnu LED nahor/nadol. Na každý úkon máte 10 sekúnd, inak pohon režim ukončí. Keď LED stojí pri funkcii, ktorej chcete upraviť parameter, stlačením a držaním „Stop/Set“ vstúpite do nastavenia. LED, ktorá svieti (stále držíte „Stop/Set“), je aktuálna hodnota. Hodnotu zmeníte „Open“ (hore) alebo „Close“ (dole), potom „Stop/Set“ pustite a čakajte, kým pohon do 20 sekúnd opustí režim. Overenie vykonajte opakovaním postupu bez zmeny hodnoty.
Zoznam nastaviteľných funkcií:
| Vstupná LED — Názov a popis | LED nastavenia — Hodnota |
|---|---|
| L1 — Dĺžka pauzy Ak je v úrovni I zapnuté „Automatické zatváranie“, nastaví interval medzi otvorením a automatickým zatvorením. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Typ krokovania Nastaví sekvenciu pohybu pri opakovanom poveli (tlačidlo ovládača alebo vstup STEP-BY-STEP/P.P./Krokovanie). Pozn.: pri L4, L5, L7, L8 sa mení chovanie príkazov „Otvoriť“ a „Zatvoriť“. |
L1 — Otvoriť/Stop/Zatvoriť/Stop L2 — Otvoriť/Stop/Zatvoriť/Otvoriť L3 — Otvoriť/Zatvoriť/Otvoriť/Zatvoriť L4 — Kondomínium L5 — Kondomínium po dvoch „Stop“ L6 — Krokovanie po dvoch „čiastočné otvorenie“ L7 — Prítomnosť osoby L8 — „Poloautomatické“ otváranie; zatváranie pri „prítomnosti osoby“ |
| L3 — Rýchlosť motora Rýchlosť pri normálnom behu (nie rozbeh/dobeh). „L6 – Extrémne rýchla“ = 100 % z 0,34 m/s atď. |
L1 — Veľmi pomalá (30 %) L2 — Pomalá (44 %) L3 — Stredná (58 %) L4 — Rýchla (72 %) L5 — Veľmi rýchla (86 %) L6 — Extrémne rýchla (100 %) L7 — Otvára „Rýchlo“, zatvára „Pomaly“ L8 — Otvára „Extrémne rýchlo“, zatvára „Rýchlo“ |
| L4 — Výstupný indikátor OGI Nastavenie funkcie výstupu OGI (pri aktivácii poskytuje 24 V, −30 %/+50 %, max. 10 W). |
L1 — Otváranie brány L2 — Brána zatvorená L3 — Brána otvorená L4 — Druhý rádiový výstup L5 — Tretí rádiový výstup L6 — Štvrtý rádiový výstup L7 — Údržba L8 — Elektrický zámok |
| L5 — Sila motora Prispôsobí riadenie sily hmotnosti automatizácie. Systém zohľadňuje aj teplotu okolia a v chlade zvyšuje silu. |
L1 — Mimoriadne ľahká brána L2 — Veľmi ľahká brána L3 — Ľahká brána L4 — Priemerná brána L5 — Stredne ťažká brána L6 — Ťažká brána L7 — Veľmi ťažká brána L8 — Mimoriadne ťažká brána |
| L6 — Čiastočné otvorenie Dĺžka prechodu pri čiastočnom otvorení. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Upozornenie na údržbu Počet manévrov, po ktorom pohon indikuje potrebu údržby. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Zoznam porúch Kontrola typu poruchy z posledných 8 manévrov (viď „História porúch“ v manuáli). |
L1 — Výsledok 1. manévru L2 — Výsledok 2. manévru L3 — Výsledok 3. manévru L4 — Výsledok 4. manévru L5 — Výsledok 5. manévru L6 — Výsledok 6. manévru L7 — Výsledok 7. manévru L8 — Výsledok 8. manévru |
Automatizácia dvoch proti sebe idúcich posuvných brán pomocou dvoch pohonov NICE Robus RB400 (režim Master-Slave)
Ak potrebujete automatizovať dve posuvné brány proti sebe, pohony Robus podporujú režim podriadenej jednotky („Master-Slave“). Jeden pohon je nadriadený (Master) a zadáva povely druhému, podriadenému (Slave). Všetky pohony Robus sú z výroby nadriadené, preto u podriadeného zapnite v úrovni I. funkciu L8 (Podriadená jednotka). Prepojenie Master ↔ Slave sa realizuje cez BlueBUS.
Obmedzenia pre zapojenie nadriadenej a podriadenej jednotky
- Podriadenou jednotkou nemožno bránu otvoriť.
- Všetky zariadenia (napr. fotobunky, externý prijímač atď.) musia byť pripojené k nadriadenej jednotke. K podriadenej možno pripojiť iba maják, zariadenia do vstupu STOP, SBS (STEP-BY-STEP/Krokovanie) a výstupný indikátor OGI; vstupy OPEN/CLOSE sa ignorujú.
- Ak používate záložnú batériu (NICE PSS124), každý pohon musí mať vlastnú.
- Na podriadenej sa ignorujú všetky naprogramované funkcie okrem nižšie uvedených.
| Programovanie úrovne I. | Programovanie úrovne II. |
|---|---|
| L4 — Pohotovostný režim | L3 — Rýchlosť motora |
| L5 — Rozbeh | L4 — Výstupný indikátor |
| L8 — Podriadená jednotka | L5 — Sila motora |
| L8 — Archív chýb |
Postup inštalácie dvoch pohonov Robus v režime podriadenej jednotky
- Nainštalujte obe krídla a oba motory. Rozhodnite, ktorý bude Master (N) a ktorý Slave (P). V režime Master-Slave je možné úplné otvorenie iba podriadeného krídla.
- (P) Zvoľte smer otvárania (prepínač smeru na riadiacej jednotke).
- (P) Na Slave vykonajte načítanie zariadení a dĺžky krídla („Načítanie zariadení“, „Načítanie dĺžky krídla“). Pri opačnom smere zopakujte bod 1.
- (P) Na Slave zapnite funkciu „Režim Master-Slave“ (úroveň I., L8).
- (P+N) Prepojte obe automatizácie podľa schémy. Polarita BlueBUS musí byť dodržaná.
- (N) Zvoľte smer otvárania na Master.
- (N) Na Master vykonajte načítanie zariadení a dĺžky krídla. Počas načítania dĺžky sa bude hýbať aj Slave. Pri opačnom smere zopakujte bod 6.
Pripojenie dodatočných externých zariadení
K riadiacej jednotke
Na riadiacej jednotke MCU1 je k dispozícii 24 V DC (+) a GND (−) pre napájanie externých zariadení, ako aj svorky OGI, BlueBUS a Flash. V režime Master-Slave pripájajte zariadenia k nadriadenému pohonu (výnimky pre "Slave" viď manuál – "Režim Master-Slave").
MCU1 navyše umožňuje pripojenie rozširovacej dosky, ktorá poskytuje ďalšie vstupy a výstupy.
Rozšírenie riadiacej jednotky o ďalšie vstupy/výstupy
Riadiaca jednotka má okrem poskytovaných svoriek možnosť pripojiť rozširovaciu dosku. Tá umožňuje jednotku MCU1 rozšíriť o ďalšie vstupy a výstupy a pripojiť tak viacero zariadení. Počet a typ vstupov a výstupov závisí od typu rozširovacej dosky. Pre MCU1 sú na výber zatiaľ 3 typy rozširovacích dosiek:
MLAE21 - 2x 24V vstup (od výroby Otvor, Zatvor), 1x 24V výstup (od výroby OGI)
MLAE22 - 2x 24V vstup (od výroby Otvor, Zatvor), 1x 24V výstup (od výroby OGI), 1x 230V výstup (od výroby Osvetlenie)
MLAE44 - 4x 24V vstup (od výroby Otvor, Zatvor, Čiastočné otvorenie, Foto), 4x 24V výstup (od výroby OGI, Brána zatvorená, Rádiový výstup 4, Fototest)

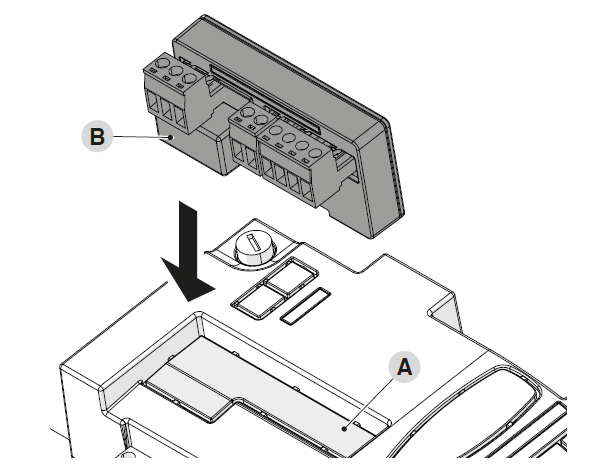

Postup pre pripojenie rozširovacej dosky:
Pridávanie alebo vyberanie rozširujúcich dosiek musí byť vždy vykonávané bez napájania elektrickou energiou (odstránením poistky F2, prípadne aj záložnej batérie ak je pripojená).
 |
|

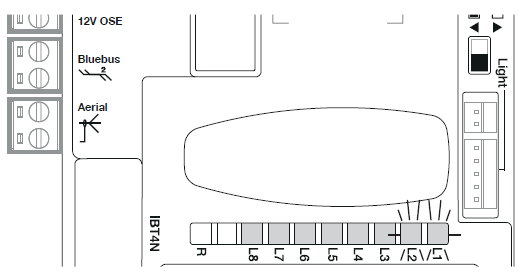

Postup učenia ďalších zariadení.
 |
|
Po pridaní alebo odstránení zariadení je potrebné automatizáciu znova otestovať podľa odseku „Testovanie“ (viď manuál, bod 6.1, na strane 24).
Špeciálne funkcie pohonu
Neustále otvorená brána
Ak povel na vstup STEP-BY-STEP (P.P., SbS, Krokovanie) trvá dlhšie ako 2 sekundy, riadiaca jednotka podrží bránu otvorenú, kým povel trvá. Vhodné s časovačom.
Vynútený pohyb
Ak zlyhá bezpečnostné zariadenie alebo prekážka blokuje napr. fotobunky a brána sa z bezpečnostných dôvodov nepohne, aktivujte režim „Prítomnosť osoby“ – trvalo (Úroveň II, L2 = L7) alebo dočasne:
- Dať povel (napr. ovládač alebo kľúčový spínač).
- Ak je problém, brána sa nepohne a maják pravdepodobne signalizuje chybu.
- Do 3 sekúnd od predchádzajúceho povelu ho zadajte znovu a držte.
- Počas držania sa brána hýbe; po uvoľnení sa zastaví.
Hlásenie údržby
V Programovaní úrovne II sa v bode L7 – Upozornenie na údržbu nastavuje počet cyklov, po ktorých má pohon signalizovať žiadosť o údržbu (prehliadku). Pohon to signalizuje majákom (prípadne na výstupe OGI, ak je v Programovaní úrovne II v bode L4 – Výstupný indikátor nastavená úroveň L7 – Údržba) takto:
| Počet cyklov | Signalizácia majákom | Signalizácia výstupným indikátorom OGI |
|---|---|---|
| menej ako 80 % limitu | Normálny chod, blikanie v polsekundových intervaloch. | „Svieti“ 2 sekundy po začatí otvárania. |
| 80–100 % limitu | Svieti 2 s po začatí manévru, potom pokračuje normálne. | Bliká počas manévru. |
| nad 100 % limitu | Svieti 2 s po začatí manévru, potom normálne; po skončení manévru opäť svieti 2 s. | Stále bliká. |
Tieto nastavenia je možné vykonať aj pomocou mobilnej aplikácie My Nice Pro.
Riešenie problémov s pohonom
Ak Vám je čokoľvek nezrozumiteľné alebo máte iný problém, pokojne sa obráťte na našu technickú podporu pre pohony NICE.
Podľa povahy problému
Počas montáže (alebo v prípade zlyhania pohonu) môžete naraziť na niektoré z nasledovných problémov:
| Problém | Možné riešenie |
|---|---|
| Brána nereaguje na pokyn diaľkového ovládania a LED dióda na diaľkovom ovládači sa nerozsvieti. | Skontrolujte, či sú batérie ovládača pohonu v poriadku; ak nie, vymeňte ich (návod je v manuáli konkrétneho ovládača). |
| Brána nereaguje na pokyn diaľkového ovládania, ale LED dióda na diaľkovom ovládači sa rozsvieti. | Skontrolujte, či bolo diaľkové ovládanie uložené do pamäte prijímača správne; prípadne ho uložte znovu. |
| Brána sa nepohne a LED BlueBUS nebliká. | Overte, či je pohon napájaný 230 V. Ak áno, premerajte obe poistky a prípadne ich vymeňte za nové s rovnakými parametrami. |
| Brána sa nepohne a maják nebliká. | Skontrolujte, či pohon vôbec zaregistroval povel: – pri poveli z diaľkového ovládača by mala LED BlueBUS dvakrát rýchlo bliknúť; – pri poveli cez vstup STEP-BY-STEP (SbS) sa má rozsvietiť príslušná LED STEP-BY-STEP. |
| Brána sa nepohne a maják zabliká niekoľkokrát. | Spočítajte počet bliknutí a pozrite časť „Diagnostika pomocou blikania majáku“ nižšie. |
| Brána sa pohne, no vzápätí sa zastaví a spustí spätný chod. | Pravdepodobne je naprogramovaná príliš nízka sila motora. Skontrolujte, či pohybu nebránia prekážky a prípadne zvýšte silu, eventuálne zapnite funkciu „Rozbeh“. |
| Brána sa spustí, ale maják nefunguje. | Skontrolujte, či sa počas manévru na svorke FLASH objaví napätie (cca 10–30 V DC). Ak napätie je, problém je v majáku – skúste výmenu. Ak napätie nie je, výstup FLASH mohol byť preťažený – skontrolujte skrat v kabeláži. |
| Brána sa spustí, ale výstup OGI nefunguje. | Zistite, aká funkcia je priradená výstupu OGI; ak má blikať, overte prítomnosť 24 V DC. Ak napätie je, problém je v žiarovke – vymeňte ju. Ak napätie nie je, OGI mohol byť preťažený – skontrolujte skrat v kabeláži. |
Diagnostika pomocou blikania majáku
Počas manévru brány maják bliká pravidelne každú sekundu. Pri probléme oznámi chybu dvoma rýchlejšími po sebe idúcimi sériami blikania.
| Séria bliknutí | Chyba | Riešenie |
|---|---|---|
| 1 bliknutie, 1 s pauza, 1 bliknutie | Chyba BlueBUS | Zariadenia pripojené k vstupu BlueBUS nezodpovedajú tým, ktoré boli načítané vo fáze vyhodnotenia. Spustite fázu znova; ak nepomôže, vylučovacou metódou nájdite chybné zariadenie a vymeňte/oprava/reklamácia. |
| 2 bliknutia, 1 s pauza, 2 bliknutia | Spustenie fotobunky | Spúšťajú sa fotobunky (bežné pri prerušenom lúči pri zatváraní). Ak lúč prerušený nebol, môžu byť špinavé, oslnené alebo chybné. |
| 3 bliknutia, 1 s pauza, 3 bliknutia | Aktivácia obmedzovača sily motora | Brána deteguje zvýšené trenie – skontrolujte a vylaďte bránu (skúška ručného pohybu). Pomôže zvýšiť silu alebo aktivovať „Rozbeh“. Problém môže spôsobovať aj príliš vysoký spodný doraz. |
| 4 bliknutia, 1 s pauza, 4 bliknutia | Vstup STOP bol aktivovaný | Do vstupu STOP prišiel príkaz. Ak je to nevyžiadané, skontrolujte pripojené zariadenia. |
| 5 bliknutí, 1 s pauza, 5 bliknutí | Interná chyba riadiacej jednotky | Počkajte aspoň 30 sekúnd a povel zopakujte. Ak chyba pretrváva, skúste reset. Pravdepodobne bude nutná oprava alebo výmena riadiacej jednotky. |
| 6 bliknutí, 1 s pauza, 6 bliknutí | Hodinový limit manévrov dosiahnutý | Počkajte niekoľko minút, kým obmedzovač cyklov neklesne pod maximum. |
| 7 bliknutí, 1 s pauza, 7 bliknutí | Chyba vnútorných elektronických obvodov | Odpojte pohon od napájania na pár sekúnd, znovu zapojte a skúste povel. Ak pretrváva, skúste reset. Ak nepomôže, pravdepodobná je oprava/výmena riadiacej jednotky. |
| 8 bliknutí, 1 s pauza, 8 bliknutí | Aktívny permanentný príkaz | Ak je do pohonu neustále vysielaný príkaz, skontrolujte zariadenia na vstupe OPEN. Ak máte pripojený časovač, pravdepodobne práve on vysiela tento trvalý príkaz. |
Diagnostika pomocou blikania LED diód
Diagnostiku možno vykonávať pomocou sledovania viacerých sústav LED diód. Dve sústavy nájdeme na riadiacej jednotke a treťou je stavové svetlo priamo na pohone.
Na pohone...
Stavové svetlo sa nachádza na prednej časti krytu pohonov Nice RBS.
Pomocou LED diód, červenej a zelenej, identifikuje normálny chod a základnú diagnostiku brány uvedenú v tabuľke nižšie. Ak pohon zistí nejakú anomáliu/chybu, signál vydá pomocou majáku.
| Stavové svetlo s naučenými polohami | |
|---|---|
| Zelené svetlo | |
| rozsvietené | Signalizuje začiatok každého manévru brány, ak sa v systéme nevyskytujú žiadne anomálie/chyby a zhasne, keď sa manéver skončí. |
| zhasnuté | Normálna operácia |
| Červené svetlo | |
| rozsvietené | Signalizuje začiatok každého manévru brány, ak bol prekročený nastavený počet manévrov na údržbu; a zhasne, keď sa manéver skončí. |
| zhasnuté | Normálna operácia |
| Maják | Riadiaca jednotka zistila anomáliu. Pozrite si tabuľku „Diagnostika pomocou blikania majáku“. |
| Stavové svetlo s NEnaučenými polohami | |
|---|---|
| Zelené svetlo | |
| rozsvietené | Svetlo sa rozsvieti pri dosiahnutí koncového spínača otvárania. |
| zhasnuté | Normálna operácia |
| Červené svetlo | |
| rozsvietené | Svetlo sa rozsvieti pri dosiahnutí koncového spínača zatvárania. |
| zhasnuté | Normálna operácia |
| Maják | Riadiaca jednotka zistila anomáliu. Pozrite si tabuľku „Diagnostika pomocou blikania majáku“. |
Na riadiacej jednotke MCU1...
Riadiaca jednotka MCU1 pohonu NICE Robus RBS400 má dve sústavy LED diód, z ktorých každá blikaním a svietením identifikuje normálny chod riadiacej jednotky, alebo diagnostiku chýb podľa nasledujúcich tabuliek.
Horizontálne LED diódy: BLUEBUS, STOP, SbS, FOTO:
| Signalizácia | Stav | Riešenie |
|---|---|---|
| LED BlueBUS | ||
| nesvieti | anomália/chyba | Skontrolujte pripojenie do elektrickej siete, ak je v poriadku, skontrolujte poistky F1 a F2 a prípadne ich vymeňte za nové s rovnakými vlastnosťami. |
| svieti | vážna chyba |
Skúste odpojiť riadiacu jednotku, prípadne všetky vstupy. Ak to nepomôže, riadiacu jednotku resetujte. Ak chyba pretrváva, bude pravdepodobne nutné riadiacu jednotku vymeniť. |
| 2 zelené záblesky v sekundových intervaloch | všetko v poriadku | Normálny chod riadiacej jednotky. |
| 2 rýchle zelené bliknutia | zmenil sa stav na vstupoch |
Normálny chod - zmenil sa stav na vstupe STEP-BY-STEP, STOP, OPEN, CLOSE, boli aktivované fotobunky, alebo pohon dostal pokyn z diaľkového ovládača. |
| séria červených blikaní, oddelených sekundovou pauzou | rôzne | Počet bliknutí v sérii odpovedá diagnostike chýb podľa majáku. Pozrite „Diagnostika pomocou blikania majáku“. |
| séria rýchlych a pomalých červených bliknití | skrat na svorke BlueBUS | Odpojte svorku a skontrolujte príčinu skratu na pripojeniach BlueBUS. Po odstránení skratu svorku zapojte a po uplynutí desiatich sekúnd začne LED znovu blikať. |
| LED STOP (Zastaviť) | ||
| nesvieti | vstup STOP bol aktivovaný | Skontrolujte zariadenia pripojené k vstupu STOP. |
| svieti | vstup STOP nezareagoval | Vstup STOP je aktívny. |
| LED STEP-BY-STEP (alebo tiež označovaná SbS, P.P., Krokovanie) | ||
| nesvieti | všetko v poriadku |
Vstup STEP-BY-STEP nie je aktívny. |
| svieti | vstup STEP-BY-STEP bol aktivovaný | Normálny chod riadiacej jednotky, ak bolo aktívne zariadenie pripojené do vstupu STEP-BY-STEP. |
| LED FOTO | ||
| nesvieti | Vstup FOTO bol aktivovaný | Zasiahol vstup FOTO. |
|
svieti |
Všetko v poriadku | Normálny chod riadiacej jednotky, ak bezpečnostné zariadenie nezasiahlo. |
Vertikálne LED diódy L1–L8:
| Signalizácia | Riešenie |
|---|---|
| LED 1 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Automatické zatvorenie" nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Automatické zatvorenie" je zapnutá. |
| bliká |
- Prebieha programovanie funkcie.
|
| LED 2 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Zatvoriť" po prerušení fotobuniek nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Zatvoriť" po prerušení fotobuniek je zapnutá. |
| bliká |
- Prebieha programovanie funkcie.
|
| LED 3 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Vždy zatvor" nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Vždy zatvor" je zapnutá. |
| bliká |
- Prebieha programovanie funkcie.
|
| LED 4 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Pohotovostný režim" nie je zapnutá. |
| svieti |
Počas normálneho chodu indikuje, že funkcia "Pohotovostný režim" je zapnutá. |
| bliká |
- Prebieha programovanie funkcie.
|
| LED 5 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Rozbeh" nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Rozbeh" je zapnutá. |
| bliká | Prebieha programovanie funkcií. |
| LED 6 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Predblikávanie" nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Predblikávanie" je zapnutá. |
| bliká | Prebieha programovanie funkcií. |
| LED 7 | |
| nesvieti | Počas normálneho chodu indikuje, že funkcia "Interný rádiový prijímač" nie je zapnutá. |
| svieti | Počas normálneho chodu indikuje, že funkcia "Interný rádiový prijímač" je zapnutá. |
| bliká | Prebieha programovanie funkcie. |
| LED 8 | |
| nesvieti | Počas normálneho chodu indikuje, že Robus je nastavený ako "Nadriadená jednotka" (tiež nazývaná Master). |
| svieti | Počas normálneho chodu indikuje, že Robus je nastavený ako "Podriadená jednotka" (tiež nazývaná Slave). |
| bliká | Prebieha programovanie funkcie. |
Montáž záložnej batérie k pohonu NICE Robus RBS400
Záložná batéria NICE PSS124 nie je štandardnou súčasťou dodávky pohonu, ale je možné ju doobjednať. V prípade výpadku elektriny bude z nej napájaný pohon brány. Batéria sa priebežne dobíja zo siete. Pripojenie batérie k riadiacej jednotke vykonajte až po dokončení všetkých fáz inštalácie a programovania.

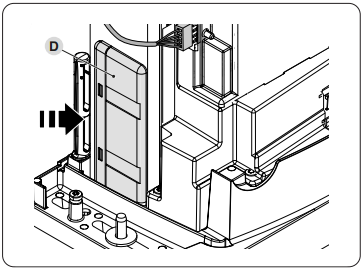

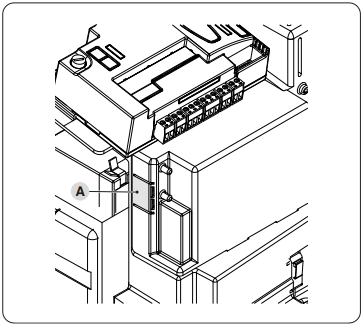

| 1. Vylúpnite plastový kryt (A) konektora batérie na pohone. | 2. Pripojte príslušný kábel ku konektoru záložnej batérie (PSS124). |
 |
 |
| 3. Pripojte príslušný konektor (C) ku konektoru batérie na pohone. | 4. Vložte záložnú batériu (D) na jej miesto vo vnútri pohonu. |
 |
 |
Manuálne odblokovanie pohonu NICE Robus RBS400
Pri výpadku elektriny alebo poruche nebudete schopní bránu ovládať pomocou diaľkového ovládača. Preto je možné pohon odblokovať odblokovacím kľúčom a pohybovať bránou manuálne.

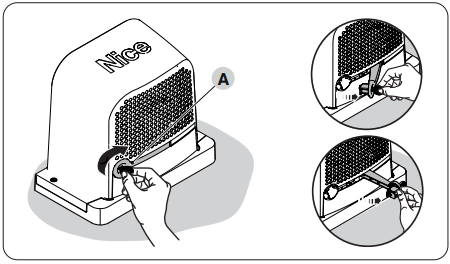

1. Otvorte uzamykací hák (A) dodaným kľúčom a vytiahnite odblokovaciu páku. S bránou teraz môžete hýbať manuálne.

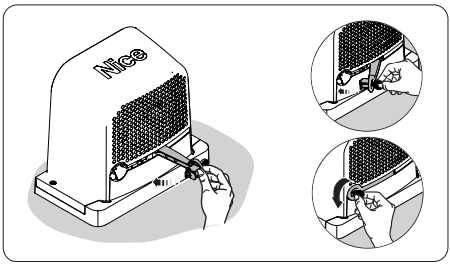

2. Na uzamknutie brány zatvorte uzamykací hák, otočte kľúčom proti smeru hodinových ručičiek a vyberte ho.
Technické parametre pohonu NICE Robus RBS400
| Model | NICE Robus RBS400 |
|---|---|
| Typový popis | Elektromechanický prevodový motor pre automatickú prevádzku posuvných brán v privátnom prostredí. Dodávaný vrátane riadiacej jednotky NICE MCU1 s integrovaným rádiovým prijímačom. |
| Ozubené koliesko |
|
| Krútiaci moment [Sila] |
15,4 Nm [510 N] – sila nutná na rozbeh krídla |
| Nominálny moment [Nominálna sila] |
4,5 Nm [150 N] – sila nutná na udržiavanie krídla v pohybe |
| Rýchlosť | 0,34 m/s |
| Limit cyklov idúcich po sebe | 80 cyklov/deň (riadiaca jednotka počet obmedzí podľa podmienok – viď výber pohonu) |
| Prevádzkový limit | 7 minút (riadiaca jednotka čas obmedzí podľa podmienok – viď výber pohonu) |
| Životnosť | Približne 20 000 – 250 000 cyklov, podľa hmotnosti, dĺžky krídla a nastavení pohonu. |
| Napájanie | 230 V (+10 % / −15 %) 50/60 Hz |
| Príkon [Záťaž] |
250 W [1,1 A] |
| Izolačná trieda | 1 – nutné uzemniť |
| Záložný zdroj | Možnosť dokúpiť a osadiť záložnú batériu NICE PSS124. (S použitím adaptéra CABLA11 je možné použiť aj starší model PS124.) |
360° náhľad pohonu Nice Robus RBS400
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre Vás pohodlné:
- objednať cez eshop: použite tlačítko kúpiť a vložte tovar do košíka internetového obchodu (tlačítko kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 599 857, objednávku môžte spraviť aj telefonicky
- objednať cez email: objednajte na info@branyposuvne.sk
