NICE Tub TUB3500 (A) - samostatný pohon pre posuvné brány NICE Tub TUB3500 (A) - samostatný pohon pre posuvné brány
NICE-TUB3500-A
na otázku
1 499,40 € bez DPH
1 844,26 € s DPH

 ks
Hmotnosť
60 kg

Popis produktu NICE Tub TUB3500 (A) - samostatný pohon pre posuvné brány

NICE TUB3500 je samostatný priemyselný pohon pre posuvnú bránu s hmotnosťou do 3 500 kg a dĺžkou do 30 m. Má trojfázový motor 400 V AC, vstavanú riadiacu jednotku Mindy A500, mechanickú brzdu, chladenie ventilátorom a pastorok pre ozubený hrebeň modulu 6. Je nevratný; pri výpadku elektriny možno prevod odblokovať a bránu posúvať ručne.

Rýchla navigácia
Výber pohonuRiadiaca jednotka
Výbava pohonuRozmery
Montáž a hrebeňKoncové spínače
OdblokovanieKabeláž
Zapojenie a polaritaFotobunky
Prvé spustenieNastavenia
Diaľkové ovládačePríslušenstvo
DiagnostikaKontrola a údržba
ParametreManuál PDF

Kedy zvoliť NICE TUB3500

Je určený pre veľké a ťažké posuvné brány priemyselných areálov. Pri výbere posudzujte hmotnosť, skutočnú dĺžku krídla, odpor pohybu, vietor a počet otvorení a zatvorení. Brána musí ísť ručne plynulo, nesmie sa samovoľne rozbiehať a musí mať pevné mechanické dorazy v oboch smeroch.

Hmotnosť brányDo 3 500 kg.
Dĺžka brányDo 30 m; s rastúcou dĺžkou klesá počet povolených cyklov za hodinu.
Napájanie zostavy3~ 400 V AC ±10 %, 50 Hz; potrebné ochranné uzemnenie.
HrebeňModul 6. Hrebeň modulu 4 používaný pri menších pohonoch nie je zameniteľný.

Počet cyklov podľa dĺžky krídla

Dĺžka krídlaMax. cyklov/h
Do 5 m30
Nad 5 do 10 m15
Nad 10 do 15 m10
Nad 15 do 20 m7
Nad 20 do 25 m6
Nad 25 do 30 m5

Jeden cyklus je úplné otvorenie a zatvorenie. Pri návrhu dodržte súčasne rozmerové, hmotnostné aj prevádzkové limity; maximálna hmotnosť sama osebe nepotvrdzuje vhodnosť pre konkrétnu bránu. Výrobca pre TUB3500 uvádza tiež max. 200 cyklov za deň a 30 minút nepretržitej prevádzky. To neruší limity cyklov/h ani čas jednej jazdy nastavený v A500.

Pri náhrade existujúceho pohonu treba preveriť aj príslušenstvo, spôsob zapojenia a montážny priestor.

Vstavaná riadiaca jednotka Mindy A500

Mindy A500 je súčasťou pohonu TUB3500. Má 10 funkčných DIP prepínačov, trimre TL, TP a F, vstup pre mechanické koncové spínače, fototest a starší konektor prijímačov rodiny FLOXI. Nasledujúce zapojenie platí pre túto dosku; pri vymenenom riadení postupujte podľa osadenej jednotky.

Možnosť nastaviť samotnú riadiacu jednotku pre iné napájanie nemení tento motor na jednofázový 230 V pohon. TUB3500 sa pripája podľa svojho štítka a schémy trojfázového 400 V vyhotovenia.

Čo tvorí pohon a čo treba doplniť

  • Motor s prevodovkou, vstavaným riadením, mechanickou brzdou a ventilátorom.
  • Pastorok modulu 6, 18 zubov.
  • Mechanizmus odblokovania pre ručný pohyb brány.
  • Na kompletnú automatizáciu treba vhodný hrebeň, ukotvenie, mechanické dorazy a bezpečnostné prvky podľa konkrétnej brány. Diaľkové ovládanie potrebuje zodpovedajúci prijímač a vysielače.

Pri objednávke zladíme montážny materiál, hrebeň a príslušenstvo s konkrétnou zostavou. Samostatný pohon nie je kompletná automatická brána.

Rozmery a miesto na montáž

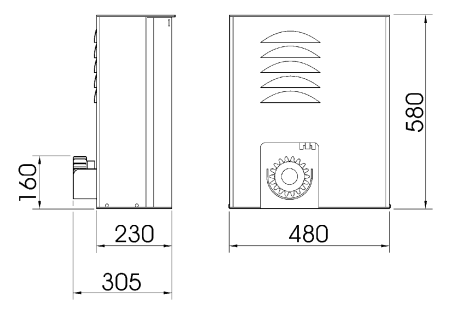

TUB3500 – pôvodný rozmerový výkres v milimetroch

Výkres udáva výšku 580 mm, šírku 480 mm, hĺbku telesa 230 mm a celkovú kótu po pastorok 305 mm. Os pastorka je na výkrese vo výške 160 mm. Rozmery sú v milimetroch. Nechajte prístup k dvierkam, odblokovaniu, koncovému spínaču a elektrickému riadeniu.

Montáž základu, motora a hrebeňa

Montáž, zapojenie a skúšky vykonáva kvalifikovaný technik. Pred zásahom odpojte všetky napájacie prívody a zaistite ich proti zapnutiu. Základ musí byť pevný, vodorovný a chránený pred zaplavením. Pri príprave chráničiek zabráňte prenikaniu vody a kondenzátu do riadenia.

  1. Na existujúcom vhodnom základe použite kotvenie podľa podkladu. Pri novom základe pripravte jamu a chráničky; rozmery základu sa určujú podľa miesta montáže.
  2. Základovú platňu so štyrmi kotvami osaďte rovnobežne s krídlom a vodorovne. Detail kotvy udáva presah závitu 55–60 mm. Betón nechajte úplne vytvrdnúť.
  3. Motor postavte na platňu, zarovnajte s krídlom a upevnite štyrmi maticami s podložkami. Pre ďalšiu prácu odblokujte prevod.
  4. Hrebeň modulu 6 upevňujte postupne po celej dráhe. Medzi hrebeňom a pastorkom zachovajte vôľu 2–3 mm; hmotnosť brány sa nesmie prenášať na pohon.
  5. Bránu viackrát presuňte ručne. Skontrolujte rovný záber, plynulý prechod spojmi hrebeňa a rovnakú vôľu po celej dĺžke.

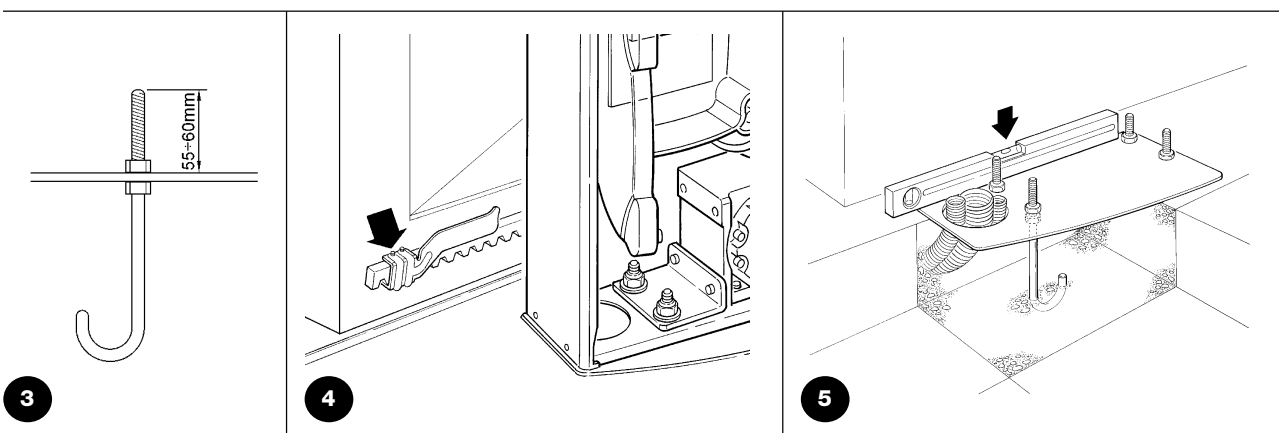

TUB3500 – kotva 55–60 mm, konzola koncového spínača a osadenie základovej platne

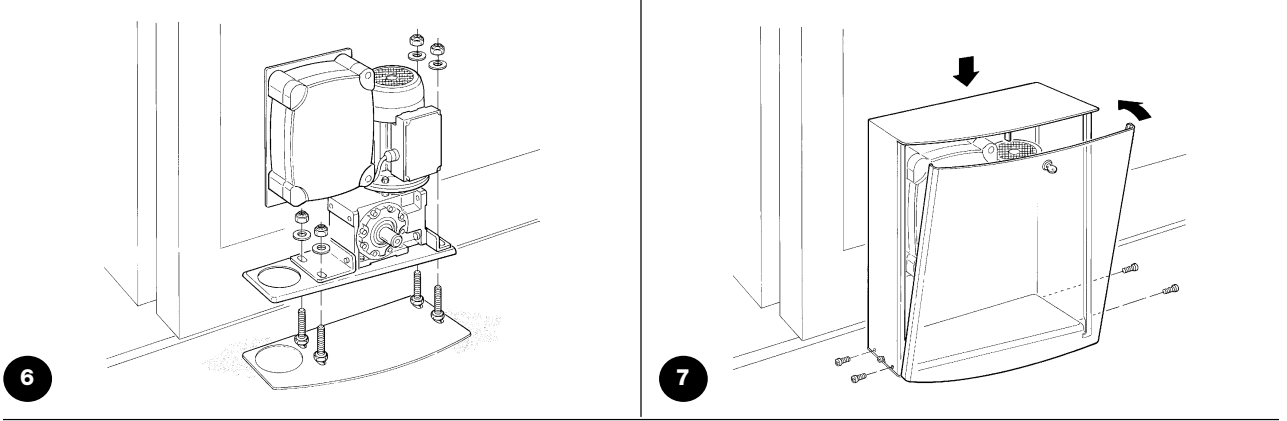

TUB3500 – upevnenie motora a nasadenie krytu

Koncové spínače a mechanické dorazy

Na hrebeň sa upevňujú dve konzoly, ktoré ovládajú páku koncového spínača pre otvorenie a zatvorenie. Nenahrádzajú pevné mechanické dorazy brány. Páka sa musí voľne pohybovať a konzoly musia pôsobiť v správnom smere.

Po zopnutí koncového spínača počítajte s dobehom približne 2–3 cm. Konzoly nastavte tak, aby brána bezpečne zastavila pred mechanickými dorazmi; dobeh overte aj pri zahriatom motore. Pri kontrole TUB3500 má zastavené krídlo zostať približne 4–5 cm od pevného dorazu.

Ak je dobeh dlhší, technik skontroluje a nastaví mechanickú brzdu. Pred nastavovaním musí byť napájanie vypnuté. Matica na hriadeli sa podľa návodu priťahuje najprv o pol otáčky v smere hodinových ručičiek; nadmerné dotiahnutie môže motor zablokovať. Po úprave treba zopakovať skúšky.

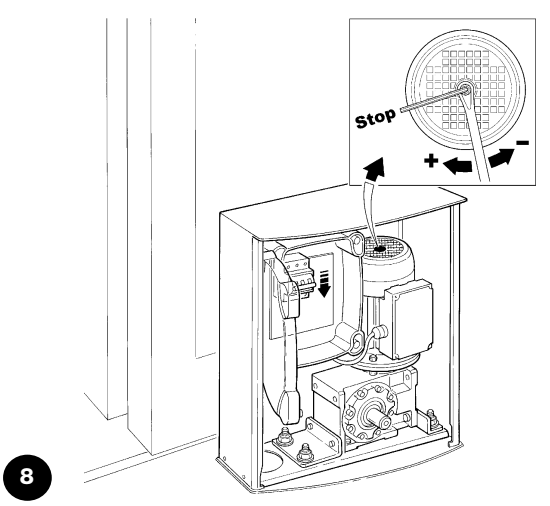

TUB3500 – nastavenie mechanickej brzdy pri odpojenom napájaní

Odblokovanie pri výpadku elektriny

Odblokovanie robte iba pri stojacej bráne a vypnutom napájaní. Krídlo zaistite proti samovoľnému pohybu. Pri odovzdaní vám technik ukáže postup a odovzdá kľúče.

  1. Kľúčom otvorte dvierka pohonu.
  2. Imbusový kľúč vložte do hriadeľa a vnútornú skrutku úplne povoľte podľa obrázka.
  3. Kľúč vyberte a dvierka zatvorte. Bránu môžete opatrne posúvať ručne.
  4. Pre opätovné zaistenie vykonajte postup opačne. Overte záber prevodu a zatvorenie dvierok; ich bezpečnostný mikrospínač musí byť aktivovaný.

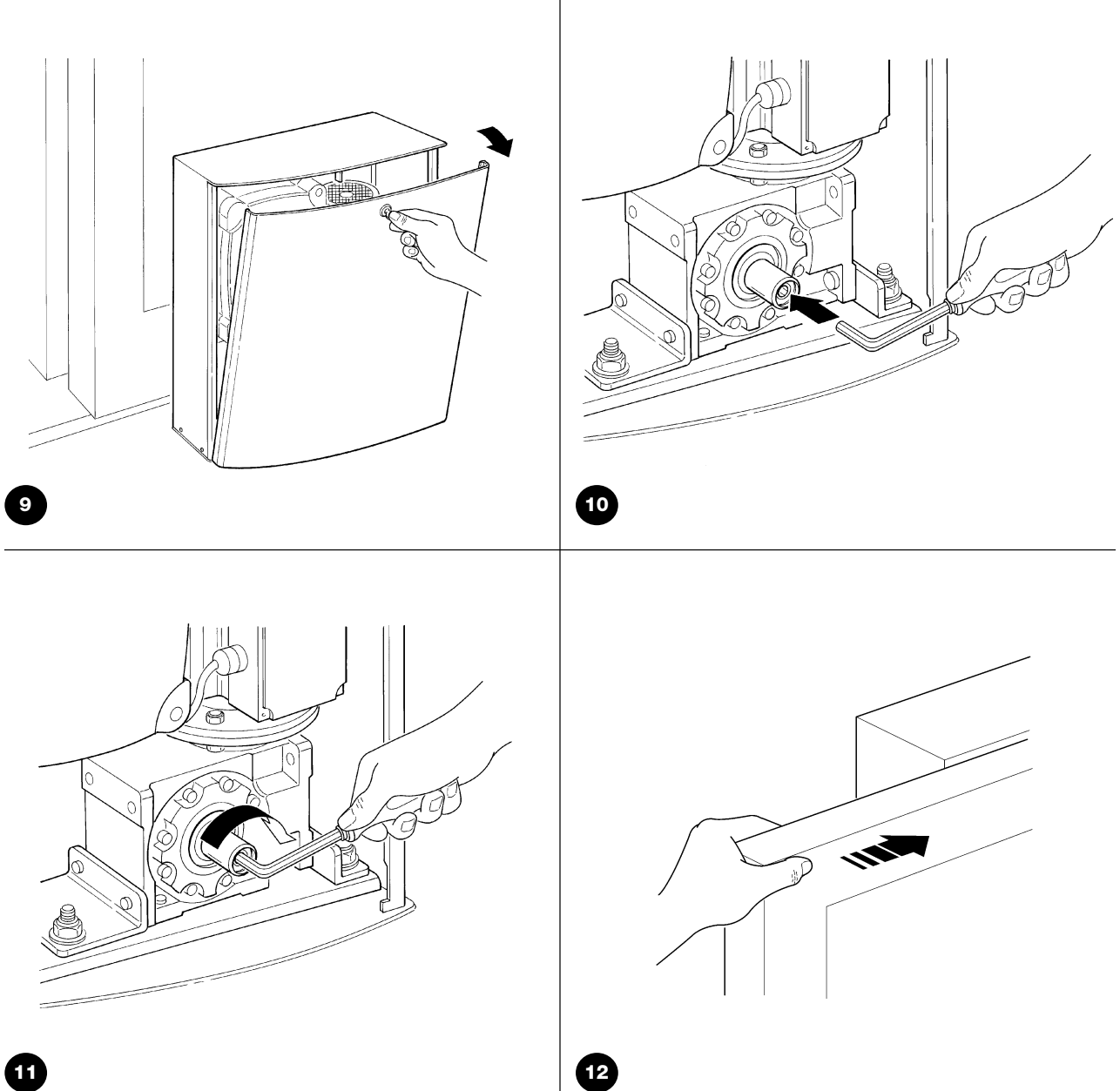

TUB3500 – otvorenie dvierok, uvoľnenie prevodu a ručný pohyb

Kabeláž pre typickú zostavu

ZapojenieKábelDĺžka
Prívod k pohonu4 × 1,5 mm²Do 30 m
Maják2 × 1,5 mm²Do 20 m
AnténaKoaxiálny RG58Odporúčané menej ako 5 m
Vysielač fotobunky TX2 × 0,25 mm²Do 30 m
Prijímač fotobunky RX2 káble 2 × 0,25 mm²Do 30 m
Kľúčový prepínač2 káble 2 × 0,25 mm²Do 50 m
Pevná / pohyblivá hranaPodľa hrany a rozhraniaPodľa konkrétneho zariadenia

Dva káble 2 × 0,25 mm² možno nahradiť jedným 4 × 0,25 mm². Pri prívode nad 30 m musí technik určiť väčší prierez a zodpovedajúce uzemnenie. Pre nízkonapäťové vedenia fotobuniek nad 30 m návod požaduje tienenie uzemnené iba na strane riadenia. Káble musia byť vhodné pre prostredie; pre vonkajšie uloženie výrobca uvádza napríklad H07RN-F.

Pohyblivá bezpečnostná hrana potrebuje spojenie funkčné aj počas pohybu krídla. Počet vodičov a rozhranie určujte podľa typu hrany; dvojžilový príklad zo staršej typickej zostavy nemožno použiť pre každú OSE hranu.

Zapojenie Mindy A500 a napätie svoriek

Zapájajte pri odpojenom napájaní. Svorky 13–14 a 8–9 poskytujú 24 V AC, takže nemajú DC polaritu +/−. COMMON 15 je spoločný bod ovládacích vstupov; nezamieňajte ho s ochranným PE. Kontakty ovládania sú beznapäťové.

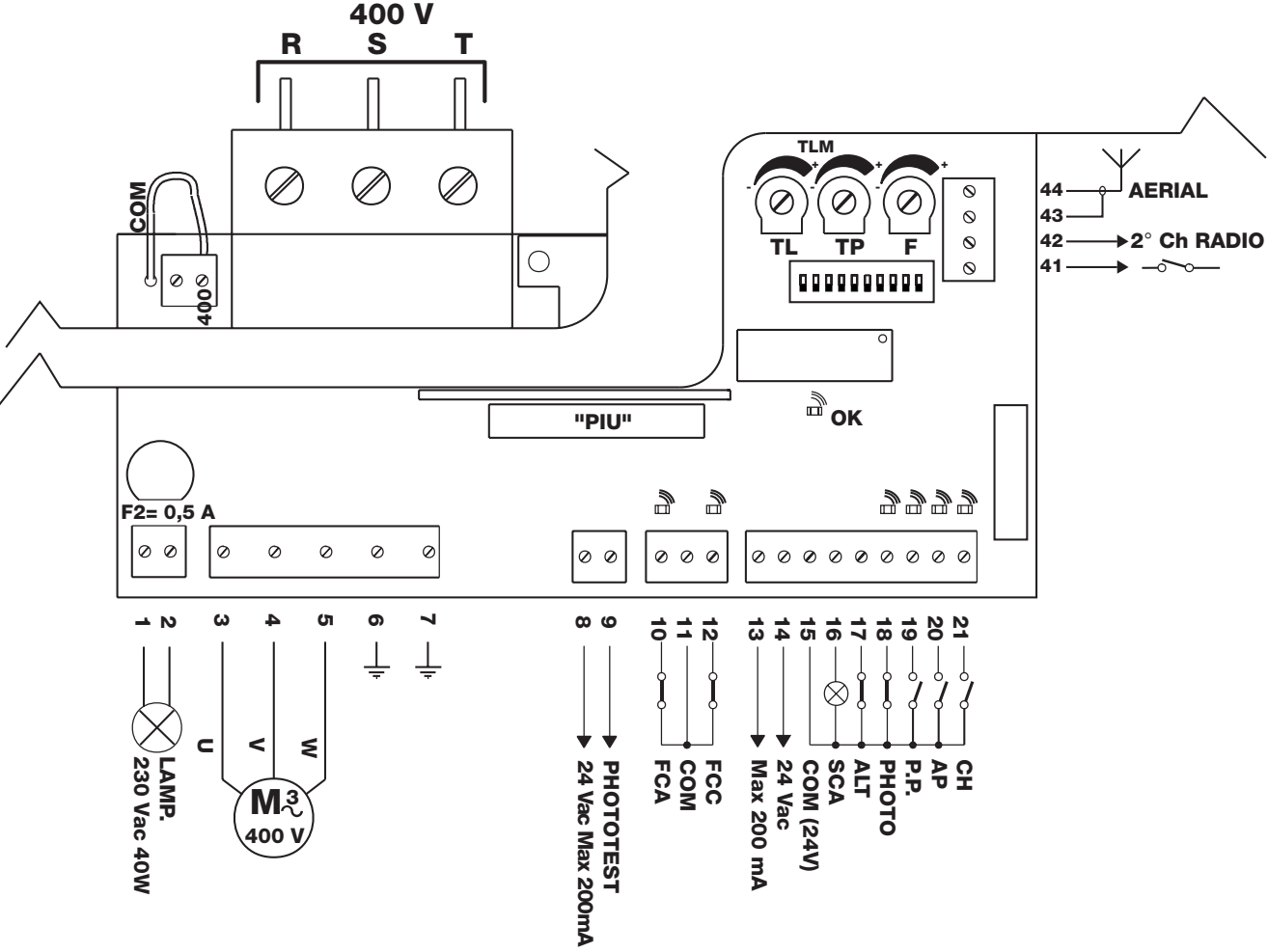

Mindy A500 – pôvodná schéma pre trojfázový 400 V motor

SvorkaFunkcia a zapojenie
Prívod R / S / TTrojfázový 400 V prívod cez príslušné istenie; voľba napájania A500 podľa schémy.
1–2 LAMPVýstup pre maják 230 V AC, max. 40 W; bez polarity +/−.
3–4–5 MOTORVodiče motora U–V–W; nejde o DC plus a mínus.
6–7 PEOchranné uzemnenie riadenia a motora.
8–9 PHOTOTEST24 V AC pre vysielače testovaných fotobuniek, max. 200 mA; bez polarity +/−.
10 / 11 / 12FCA otvorenie / spoločný bod / FCC zatvorenie.
13–14 príslušenstvo24 V AC, max. 200 mA; bez fototestu návod pripúšťa do 400 mA.
15 COMMONSpoločný bod ovládacích a bezpečnostných vstupov.
16 SCAKontrolka otvorenej brány medzi 15–16: 24 V AC, max. 2 W.
17 ALT / STOPNC bezpečnostný vstup zastavenia voči 15.
18 PHOTONC kontakt fotobunky voči 15 pri štandardnom zapojení bez fototestu.
19 P.P.NO kontakt krokovania voči 15: otvorenie – stop – zatvorenie – stop.
20 AP / 21 CHNO otvorenie / zatvorenie voči 15.
41–42Beznapäťový výstup druhého rádiového kanála, ak je prijímač osadený.
43–44 anténaKoaxiálny kábel podľa schémy: tienenie na 43, stredný vodič na 44.
RADIO / PIUStarší konektor rádiového prijímača / zásuvka rozširujúcej karty PIU.

NC znamená v pokoji zopnutý kontakt, NO v pokoji rozopnutý kontakt. Viaceré NC kontakty s rovnakou funkciou sa zapájajú sériovo, NO ovládacie kontakty paralelne. Nepoužité NO vstupy zostávajú voľné. Ochranné prvky potrebné pre bezpečnú prevádzku sa nesmú vyradiť premostením.

Fotobunky a fototest A500

Pôvodné NICE BF možno pri obnove zostavy nahradiť reléovými NICE EPM. EPM a EPMB nie sú rovnaké zapojenie: A500 nemá BlueBUS. Pre túto dosku vyberajte fotobunky s vhodným napájaním a beznapäťovým NC kontaktom.

Dosah fotobuniek vyberajte podľa šírky prejazdu. EPM má užitočný dosah 15 m; výrobca uvádza maximálne 30 m. Pri vzdialenosti TX–RX nad 10 m musí technik upraviť prepojku +10m na prijímači RX podľa návodu EPM. Hmla, dážď a prach môžu dosah znížiť o 50 %, preto maximálny údaj 30 m nie je zárukou spoľahlivého pokrytia rovnako širokého prejazdu. Pre konkrétne miesto vyberte vhodný model a overte jeho funkciu.

Zapojenie EPMA500
Napájanie bez fototestuTX aj RX svorky 1–2 → výstup 13–14 (24 V AC). Pri AC nie je polarita +/−.
Bezpečnostný kontakt bez fototestuRX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO sa na ochrannú funkciu nepoužíva.
FototestTX napájajte z 8–9, RX z 13–14; prepojenie kontaktov a nepoužitých PHOTO vstupov musí zodpovedať pôvodnej schéme nižšie. Zapnite DIP 7.
Viac párovPre rovnakú ochrannú funkciu možno vhodné NC kontakty zaradiť sériovo. Samostatnú funkciu PHOTO2, napríklad na ochranu pri otváraní, pridáva karta PIU.

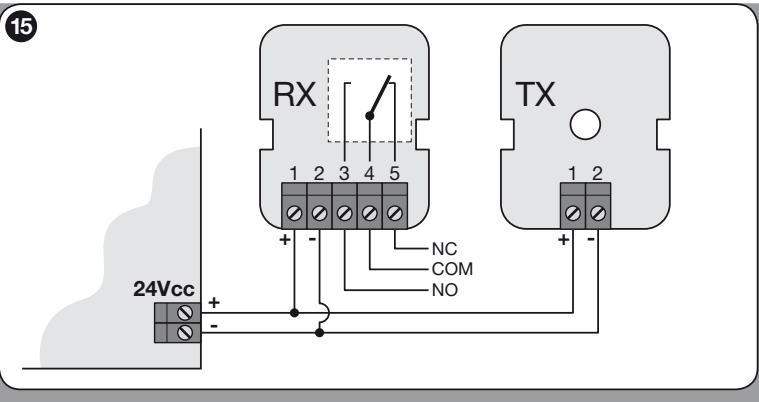

NICE EPM – napájanie 1–2, NO 3, COM 4 a NC 5; pri DC 1 + a 2 −

Detail EPM zobrazuje napájanie 24 V DC: 1 plus, 2 mínus. A500 však tento pár napája 24 V AC bez polarity +/−, podľa tabuľky vyššie. Čísla reléových kontaktov 3 NO / 4 COM / 5 NC zostávajú rovnaké.

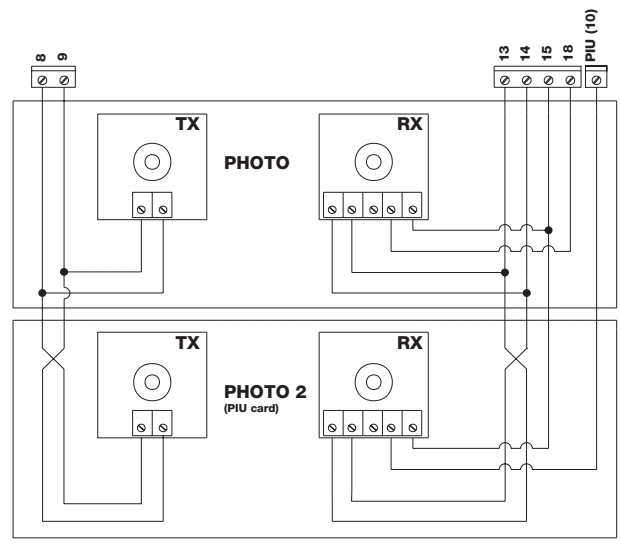

A500 – fototest PHOTO a voliteľného PHOTO2 na karte PIU

PHOTO2 v schéme vyžaduje kartu NICE PIU. Pri zapnutom fototeste sa nepoužitý PHOTO vstup podľa návodu pripája k výstupu fototestu 9, nie podľa schémy bez testovania. Pri viacerých pároch EPM riešte vzájomné rušenie podľa ich návodu; synchronizácia vyžaduje AC napájanie, úpravu SYNC na TX a opačné zapojenie napájacích vodičov jedného páru. Po montáži treba vyskúšať každý pár samostatne.

Prvé spustenie a kontrola smeru

  1. Bránu ručne presuňte približne do polovice dráhy, zaistite prevod a skontrolujte dvierka aj bezpečnostný mikrospínač. Na prvé skúšky zvoľte režim s prítomnou obsluhou a vypnutými doplnkovými funkciami.
  2. Po zapnutí musí pravidelne blikať LED OK. Pri uzavretom bezpečnostnom reťazci svietia LED STOP a PHOTO; mimo koncových polôh aj FCA a FCC. Ovládacie NO vstupy bez povelu nesvietia.
  3. Krátko aktivujte AP / OPEN na svorke 20. Brána sa musí otvárať. Pri opačnom smere ihneď vypnite napájanie; podľa motorového návodu technik zamení vodiče motora na 3 a 4 a skúšku zopakuje.
  4. Ešte pred úplným otvorením overte, že otvorený koncový spínač pohyb zastaví. Ak pôsobí nesprávny koncový spínač, vypnite napájanie a skontrolujte priradenie FCA/FCC; návod uvádza zámenu 10 a 12.
  5. Vyskúšajte celé otvorenie a zatvorenie, nastavenie konzol, dobeh a všetky ochranné prvky. Až potom nastavte požadovaný prevádzkový režim.

Nastavenia A500

DIPFunkcia
1 OFF / 2 OFFPohyb iba počas držania ovládania – prítomná obsluha.
1 ON / 2 OFFPoloautomatický režim.
1 OFF / 2 ONAutomatický režim s následným zatvorením.
1 ON / 2 ONAutomatický režim + vždy zatvorí aj po obnove napájania.
3 ONKondomíniový režim; mimo manuálneho režimu.
4 ONPredblikanie: 5 s, v manuálnom režime 2 s.
5 ONZatvorenie 5 s po uvoľnení fotobunky; iba v automatickom režime.
6 ONPHOTO pôsobí aj pri otváraní.
7 ONFototest; vyžaduje zodpovedajúce zapojenie.
8 ONInteligentné snímanie preťaženia.
9 ONPo preťažení krátka reverzácia 1,5 s; mimo manuálneho režimu.
10 ONElektrické brzdenie pri zastavení, s napájaním motora na 1 s.

PrvokČo nastavuje
TLČas jednej jazdy, približne 3–120 s. Pre dlhú dráhu je v návode rozšírenie TLM približne na 90–210 s; úpravu vykoná technik podľa presnej dosky.
TPPauza pred automatickým zatvorením, približne 5–200 s.
FPrah zásahu ochrany podľa odberu motora. Nastavenie treba overiť meraním síl; nie pokusom o zatlačenie brány rukou.

TL má pokryť celú jazdu s rezervou približne 2–3 s. Brána dlhá 30 m ide pri menovitej rýchlosti približne 3 minúty jedným smerom, preto základný časový rozsah nemusí stačiť. Snímanie preťaženia A500 je počas prvých 1,5 s pohybu neaktívne; bezpečnostná výbava a skúšky sú preto nevyhnutné. Elektrická brzda DIP 10 nenahrádza kontrolu mechanickej brzdy a dobehu.

Prijímač a diaľkové ovládače

A500 používa starší konektor rodiny FLOXI. Pre plávajúci kód FloR slúži napríklad NICE FLOXI2R. Typ prijímača určuje podporované diaľkové ovládače NICE a postup ich uloženia. Samotná značka NICE ani frekvencia 433,92 MHz nezaručujú zhodný protokol. Pevný kód FLO a plávajúci FloR sa nezamieňajú.

Prijímač zasúvajte iba pri vypnutom napájaní. Nový ovládač sa ukladá do prijímača podľa jeho označenia; DIP prepínače A500 slúžia funkciám brány. Pri existujúcom prijímači najprv overte jeho typ a pamäť. Hromadné mazanie môže odstrániť aj ovládače ostatných používateľov.

Príslušenstvo pre TUB3500

PrvokVýber
MajákNICE ELAC pre 230 V AC výstup 1–2, max. 40 W; ELDC sa sem priamo nepripája.
FotobunkyNICE EPM s reléovým NC kontaktom; pôvodné BF sú staršia výbava.
RozšírenieNICE PIU pridáva PHOTO2, čiastočné otvorenie a ďalšie funkcie. Nie je určená pre DPRO500.
RádioNICE FLOXI2R podľa použitého kódovania. Moderný konektor SM nie je rovnaký ako starší slot FLOXI.
Hrebeň a bezpečnostné hranyHrebeň modulu 6, hrany a prenos ich signálu podľa konkrétnej brány a riadenia.

Keď TUB3500 nefunguje správne

PrejavKontrola
Nesvietia LEDNapájanie, hlavný vypínač, istenie a poistky. Príčinu vybavenia istenia musí technik odstrániť pred opätovným zapnutím.
OK bliká pravidelne po 1 sRiadiaca logika je aktívna. Dvojité krátke bliknutie znamená zmenu vstupu alebo prepínača.
OK bliká nepravidelneVnútorná kontrola zistila chybu; skontrolovať zapojenie a riadenie.
STOP, PHOTO alebo koncový vstup nepovoľuje pohybPrekážka, vyrovnanie fotobuniek, otvorené dvierka, kontakt či kábel; bezpečnostný obvod sa nesmie obísť.
Pri fototeste nejde spustiťNapájanie TX 8–9, RX 13–14, zapojenie kontaktov, nastavenie DIP 7 a vzájomné rušenie párov.
Motor sa hýbe opačneKontrola smeru motora a FCA/FCC podľa prvého spustenia. Úpravy iba bez napájania.
Zastaví uprostred dráhyČas TL/TLM, trenie, prekážka, ochrana preťaženia alebo tepelná ochrana. Najprv odstrániť príčinu, nezvyšovať automaticky silu F.
Veľký dobehNastavenie konzol a mechanickej brzdy; skúšať aj po zahriatí.
Nejde iba diaľkové ovládanieBatéria vysielača, typ a uloženie kódu, prijímač a anténa.

Bezpečnosť, skúšky a údržba

Pred odovzdaním technik opakovane vyskúša otvorenie, zatvorenie, zastavenie, koncové spínače, všetky fotobunky, bezpečnostné hrany a núdzové zastavenie. Overí dobeh a bezpečnosť celej dráhy; ak ochrana využíva obmedzenie nárazovej sily, vykoná aj príslušné meranie. Samotné nastavenie trimra alebo zapojenie fotobunky nenahrádza skúšku celej brány.

Servis vykonajte najneskôr každých 6 mesiacov alebo po 10 000 manévroch, podľa toho, čo nastane skôr. Manéver je jedno otvorenie alebo jedno zatvorenie, nie celý cyklus otvorenie–zatvorenie. Kontrolujú sa upevnenia, korózia, opotrebenie pastorka a hrebeňa, pohyblivé časti brány, mechanická brzda, snímanie preťaženia a bezpečnostné prvky.

Používateľ môže pri vypnutom napájaní odstrániť listy a kamene z dráhy a jemne vlhkou handričkou očistiť dostupné povrchy a optiku fotobuniek. Pri nezvyčajnom hluku, trhaní alebo poruche bránu odstavte a kontaktujte servis. Bezpečnostné vstupy nepremosťujte. Ovládače držte mimo dosahu detí a do prejazdu vstupujte až po úplnom otvorení a zastavení brány. Otvorená priechodná bránka v krídle musí blokovať motor.

Technické parametre TUB3500

ModelNICE TUB3500
Riadiaca jednotkaMindy A500
Napájanie3~ 400 V AC ±10 %, 50 Hz
Max. príkon550 W
Menovitý krútiaci moment190 Nm
Špičkový krútiaci moment418 Nm
Rýchlosť pri menovitom momente0,167 m/s (približne 10 m/min)
Max. hmotnosť / dĺžka brány3 500 kg / 30 m; vhodnosť podľa prevádzkových podmienok
Počet cyklovPodľa tabuľky dĺžok; max. 200 cyklov/deň
PastorokZ = 18; modul 6; rozstup zubov 18,8 mm
KrytieIP44
Trieda izolácieI; povinné ochranné uzemnenie
Pracovná teplota−20 až +50 °C
Montážne rozmeryVýkres v mm: výška 580, šírka 480, hĺbka telesa 230, po pastorok 305
Hmotnosť60 kg

Technické hodnoty platia pri teplote okolia 20 °C ±5 °C. Pri výbere náhradných dielov a riadenia uveďte presný model a vyhotovenie na štítku.
