Rýchly a tichý pohon NICE Spykit 650 HS BD Rýchly a tichý pohon NICE Spykit 650 HS BD
NICE-SPY650-HS-KIT
skladom
298,84 € bez DPH
367,57 € s DPH

 ks
Hmotnosť
7,00 kg

Popis produktu Rýchly a tichý pohon NICE Spykit 650 HS BD

NICE SPYKIT 650 HS BD je rýchla sada s motorom SPY650HS, 24 V DC, samostatnou SPYBOX BHS, prijímačom OXIBD a jedným ON3EBD. Celá zostava sa napája zo siete 230 V AC. Motor je nevratný; na ručný pohyb sa odblokuje šnúrou.

Sada obsahuje aj dráhu SPYRAIL s montážnym príslušenstvom. Dráha vedie aj napája pohyblivý motor. Konkrétnu dĺžku a typ SPYRAIL overte pri objednávke.

Rýchla navigácia
PríslušenstvoVýbava a porovnanie
Výber a limityMontáž
Svorky a polaritaFotobunky
Prvé spustenieNastavenia
OvládačeReset
DiagnostikaOdblokovanie
ÚdržbaParametre
Manuál PDF

Riadenie a kompatibilné príslušenstvo

Fotobunky, maják a bezpečnostná hrana nie sú automaticky súčasťou balenia. Detekcia prekážky nenahrádza posúdenie bezpečnosti celej brány ani meranie síl pri jej odovzdaní.

ČoPrečoTyp / zapojenie
RiadenieSamostatná jednotka na stene; ovláda motor a bezpečnostné prvky.SPYBOX BHS je v sade. Svorky a polarita.
Diaľkové ovládanieObojsmerné ovládanie a informácia o prijatí povelu / stave brány.OXIBD + 1 × ON3EBD sú v sade; párovanie na OXIBD.
KoľajnicaVodiaca aj napájacia dráha pohyblivého motora.SPYRAIL s montážnym príslušenstvom je uvedená v obsahu tejto sady. Montáž a izolácia.
FotobunkyKontrola prekážky v chránenom priestore.EPSB, EPMB, EPLB – BlueBUS; zapojenie.
Ďalšie fotobunkyOrientovateľné alebo špeciálne riešenie podľa konštrukcie brány.F210B, FT210B, EPMOW; vyberte podľa ich vlastného spôsobu zapojenia a aktuálnej dostupnosti.
SignalizáciaVýstraha počas pohybu a voliteľné osvetlenie.ELDC alebo WLT; napätie výstupu a funkcia.
Výklopná bránaPrispôsobenie dráhy ťažného ramena.SPA5 pre príslušné výklopné brány; pri pružinovej konštrukcii overte montáž bez SPA5.
Servisné nastaveniePodrobné nastavenie a diagnostika cez BusT4.Oview + IBT4N.
ZálohaPohyb pri výpadku siete.PS324 podľa verzie jednotky; dostupnosť vhodnej zálohy overte u nás. PS124 z radu SPIDER sem nezamieňajte.

Výbava sady a ďalšie garážové pohony

Porovnajte spôsob pohonu, rýchlosť, ovládanie a limity konkrétnej brány. Vyššia sila ani rýchlosť samy osebe nezaručujú vhodnosť. Bezpečnostné príslušenstvo a záloha sa vyberajú samostatne.

Sada s remeňomSada s remeňom a Wi-FiRýchla sada SPY
NICE SPIDER800
NICE SPIDER800
800 N; remeňová dráha SR32B 3,2 m a MYGO4. Bez vstavaného Wi-Fi.
NICE SPIDER800W
NICE SPIDER800W
800 N; SR32B 3,2 m a MYGO4. Vstavané Wi-Fi v MCU2.
NICE SPYKIT 650 HS BD
NICE SPYKIT 650 HS BD
650 N; rýchlosť do 0,24 m/s. SPYBOX BHS, OXIBD a ON3EBD; dráha SPYRAIL.

Pre akú garážovú bránu je SPY650HS vhodný

Sada je určená pre sekčné brány do 10,5 m² alebo výklopné do 11,5 m². Orientačné rozmery nižšie sú šírka × výška; závisia od typu a dĺžky dráhy. Overte aj vyváženie, odpor a montážny priestor. Samotná plocha nestačí.

Typ brányDráha 3,2 mDráha 4 m
Sekčná4,2 × 2,5 m3,2 × 3,3 m
Neprečnievajúca výklopná s SPA54,0 × 2,3 m3,0 × 3,1 m
Prečnievajúca výklopná s SPA5 / pružinová bez SPA54,0 × 2,8 m3,3 × 3,5 m

Motor má maximálnu silu 650 N a menovitú 200 N. Newtony nie sú hmotnosť brány v kilogramoch. Pri obytnom použití musí brána ísť rukou ľahko, s odporom najviac 150 N; zlé pružiny ani viaznutie nekompenzujte vyššou silou motora.

Čo znamená otvorenie približne za 8,5 s

Údaj približne 8,5 s vychádza z typickej brány vysokej 2 m a nezahŕňa zrýchlenie ani spomalenie. Nie je to garantovaný čas celého pohybu ľubovoľnej brány. Maximálna rýchlosť je 0,24 m/s; skutočný čas závisí od nastavenia, zdvihu a zaťaženia.

Prevádzkové zaťaženie

LimitHodnota
Cykly za hodinuNajviac 30
Cykly za deňNajviac 300
Cykly bez prestávkyNajviac 12

Jeden cyklus je úplné otvorenie a zatvorenie. Ide o horné limity pri vhodnej bráne, nie o povinnosť pohonu zvládnuť rovnaký počet pri akomkoľvek odpore a teplote. Predĺženie dráhy nezvyšuje prípustnú plochu. Ak potrebujete overiť výber, pošlite nám typ, rozmery a predpokladanú prevádzku brány.

Montáž dráhy SPYRAIL, motora a SPYBOX BHS

Pred montážou odpojte sieť aj zálohu. Skontrolujte pružiny, vyváženie a ručný chod brány. SPY650HS sa ako vozík pohybuje priamo po dráhe s ozubením; nepoužíva remeň ani reťaz. Motor dostáva 24 V DC cez dráhu a izolovaný vnútorný profil.

Dráha musí byť elektricky oddelená od brány a okolitých vodivých konštrukcií. Použite dodané izolačné prvky. Kontakt dráhy s kovovou bránou alebo poškodená izolácia môže spôsobiť skrat; rovnaké montážne riešenie ako pri SR32B nie je vhodné.

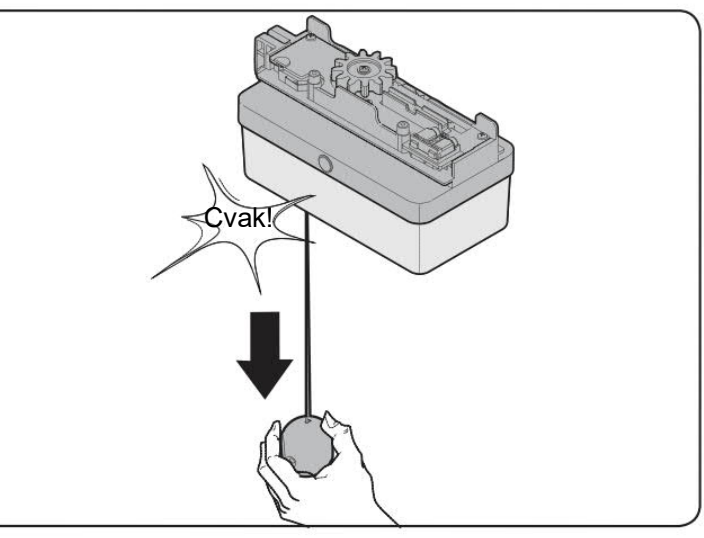

  1. Odblokujte motor šnúrou a skontrolujte voľný pohyb ozubeného kolesa. Pri dvojdielnej dráhe spojte oba profily, zaistite spojku a vložte pás do izolačného profilu bez deformácie.
  2. Vložte motor správnym smerom. Pri vyťahovaní dvoch transportných pásikov sa oba kontaktné prvky musia zaistiť podľa montážneho obrázka. Nezatláčajte motor cez nesprávne vysunuté kontakty.
  3. Osaďte oba nastaviteľné koncové dorazy a napájací koncový diel. Jeho umiestnenie musí zodpovedať zapojeniu MOT a smeru pohybu.
  4. Dráhu upevnite do osi brány, vyrovnajte so stropom a použite pevné kotvenie s dodanou izoláciou. Stropné konzoly skráťte do roviny dráhy, aby neblokovali vozík.
  5. Pripojte rameno ku vhodne vystuženej časti brány. Nastavte doraz zatvorenia aj otvorenia a pevne zaistite ich skrutky.
  6. SPYBOX BHS upevnite na stenu na miesto vhodné na bezpečné ovládanie a servis. Uvoľňovacia šnúra má byť dostupná vo výške pod 1,8 m. Ovládacie prvky mimo pohyblivých častí, spravidla najmenej 1,5 m nad podlahou.

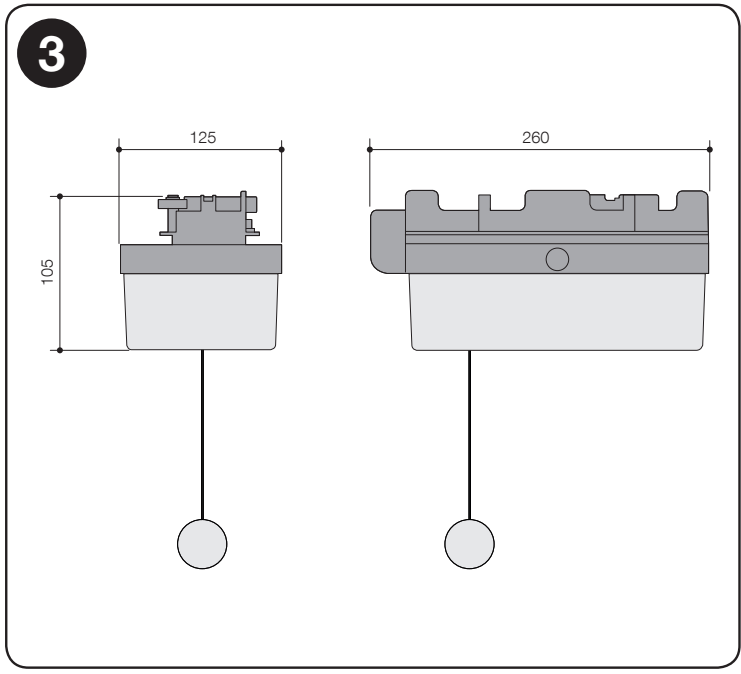

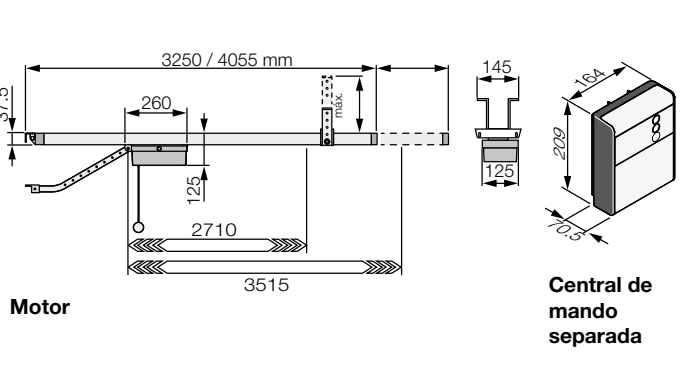

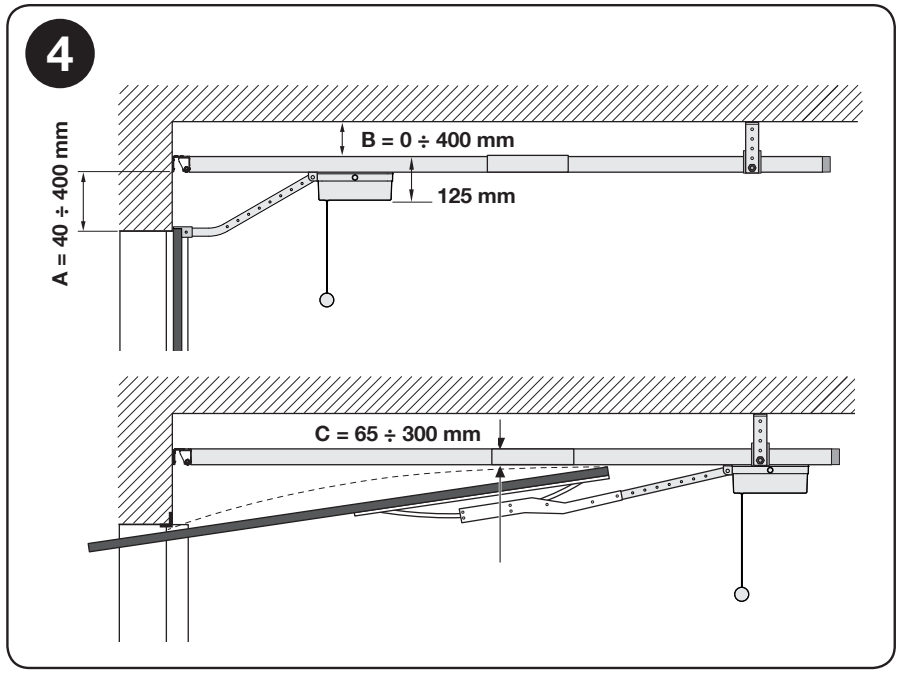

Montážny priestor SPY: A, B a odstup C od najvyššieho bodu brány

Vo vyznačenej orientácii dodržte A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C je odstup dráhy od najvyššieho bodu brány pri pohybe.

Kabeláž

PripojeniePrierez / najväčšia dĺžka
MOT – napájanie dráhy2 × 1 mm²; 5 m; dodaný kábel.
BlueBUS2 × 0,75 mm²; 20 m; zariadenia paralelne.
INP1 / INP2 / STOP2 × 0,5 mm²; 20 m.
FLASH2 × 0,5 mm²; 20 m.
AnténaRG58; 10 m; samostatný koaxiál.
Sieť3 × 1 mm²; 230 V AC 50/60 Hz; ochranný vodič a vhodné odpojenie.

Sieť pripája elektrikár. Slaboprúdové vedenia oddeľte od siete a zaistite proti ťahu, pohybu brány a stlačeniu. Napájanie 230 V nesmie byť privedené na vstupy príslušenstva.

SPYBOX BHS: svorky a polarita

Tieto svorky patria k SPYBOX BHS s BlueBUS. Základná SPYBOX s reléovým PHOTO používa iné zapojenie. Pred prácou overte označenie skutočne osadenej jednotky.

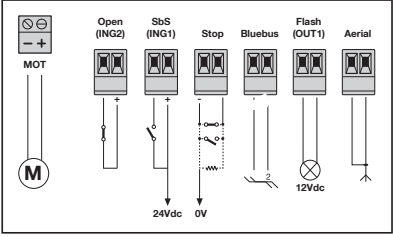

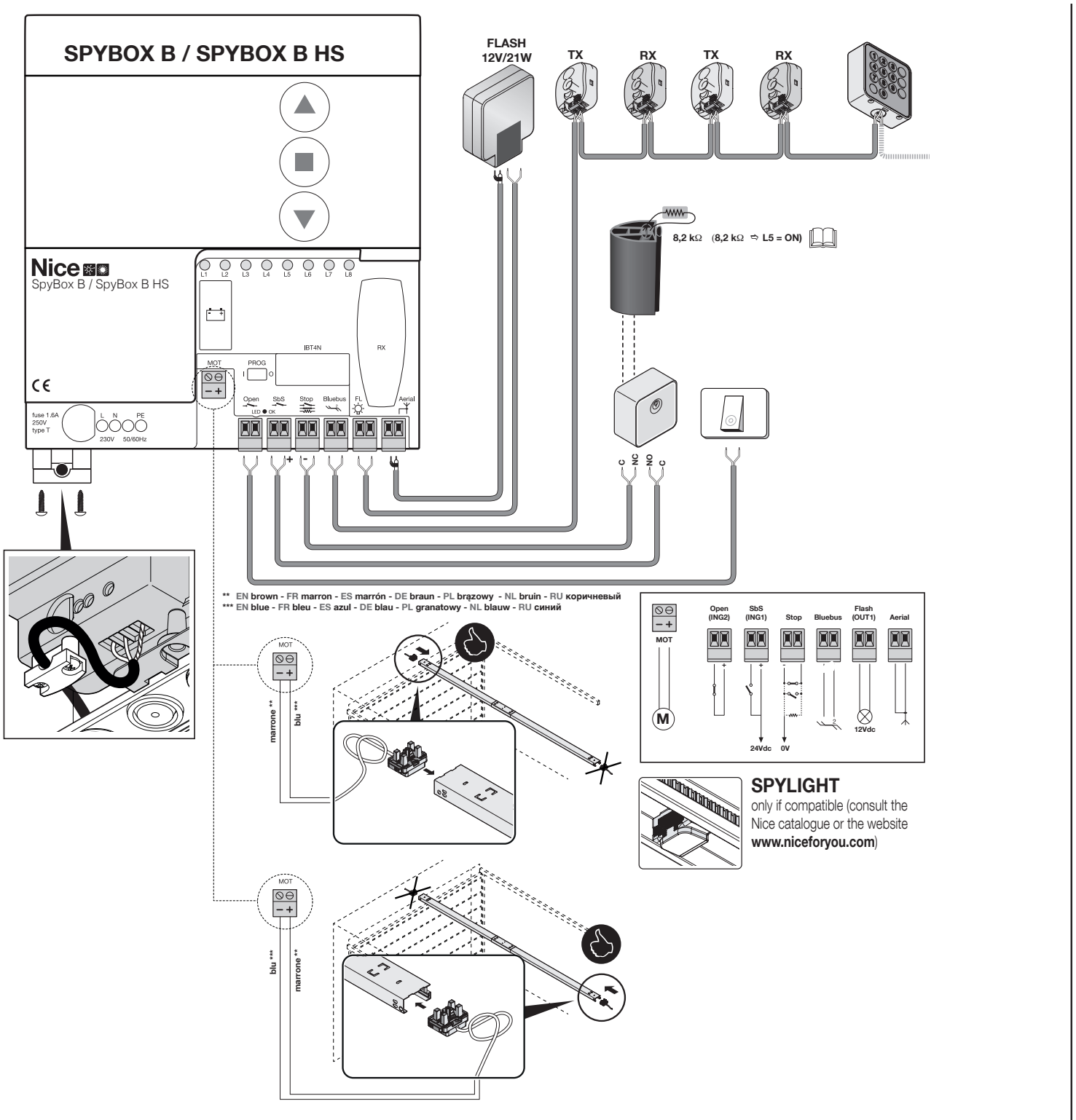

Zapojenie SPYBOX B/HS: dráha, BlueBUS, povely, STOP, maják a anténa

SvorkyFunkcia / pripojenie
MOT − / +24 V DC pre napájací diel dráhy. Rešpektujte označené − / + a orientáciu napájacieho dielu podľa obrázka. Zmenu smeru riešte pri odpojenom napájaní.
BlueBUSDvojvodičová komunikácia a napájanie kompatibilných zariadení; bez polarity +/−.
Open / INP2Štandardne beznapäťový kontakt NO medzi Open a jeho spoločnou svorkou +. Funkciu mení parameter INP2.
SbS / INP1Beznapäťový kontakt NO medzi SbS a jeho spoločnou svorkou +; krokový povel.
STOPBezpečnostný vstup voči GND; NO, NC alebo 8,2 kΩ, typ sa naučí pri rozpoznaní zariadení. Samotný kontakt nemá polaritu.
FLASH / OUT1Továrenský režim majáka 12 V DC / 21 W; programovateľný 24 V DC / 25 W. Vyberte režim podľa skutočnej záťaže.
AERIALSamostatný vstup koaxiálnej antény; stredný vodič a tienenie podľa detailu, nie napájanie.
L / N / PESieťové 230 V AC a ochranný vodič; oddelené od motora a príslušenstva.

Orientácia svorkovnice SPYBOX BHS a označené spoločné svorky

Napájanie externého ovládania: plus a mínus

Pri rovnakej orientácii ako na obrázku je pravá svorka dvojice STOP = GND, mínus (−) a ľavá svorka dvojice SbS = napájanie, plus (+). Označenie „24 Vdc“ pri svorke nenahrádza kontrolu dovoleného rozsahu pripojeného zariadenia: pomocný zdroj má 30 V DC, toleranciu −20 % / +5 %, teda približne 24–31,5 V DC, a najviac 100 mA spolu. Použite iba zariadenie vhodné pre celý tento rozsah.

Pomocné napájanie SPYBOX: pravá STOP mínus, ľavá SbS plus

Tlačidlo alebo relé ovládacieho modulu

Povel vytvára beznapäťový kontakt NO medzi INP1 (SbS) a spoločnou svorkou + tejto dvojice. Ak modul potrebuje napájanie, pripojte ho samostatne na overené plus a mínus. Na povelový vstup nepriveďte výstupné napätie modulu.

Bezpečnostná hrana STOP

Zmena naučeného stavu STOP okamžite zastaví pohyb a vykoná krátku reverzáciu. Kontakty NO možno spojiť paralelne, NC do série. Pre monitorovanú odporovú hranu 8,2 kΩ aktivujte test STOP 8K2 a následne naučte zariadenia. Kombinácie rôznych typov zapojte podľa ich schémy; bežný spínač nie je rovnocenný monitorovanej hrane.

Brána so vstavanými prechodovými dvierkami

Na doske pohyblivého motora je samostatná dvojica 1–2 pre bezpečnostný mikrospínač NC. Pri otvorených dvierkach musí zablokovať motor. Pri odpojenom napájaní odstráňte prepojku a zapojte kontakt dimenzovaný najmenej na 10 A; kábel najviac 3 m, prierez najmenej 1 mm². Zaistite ho proti privretiu. Kontakt nemá polaritu a nie je to napájací výstup.

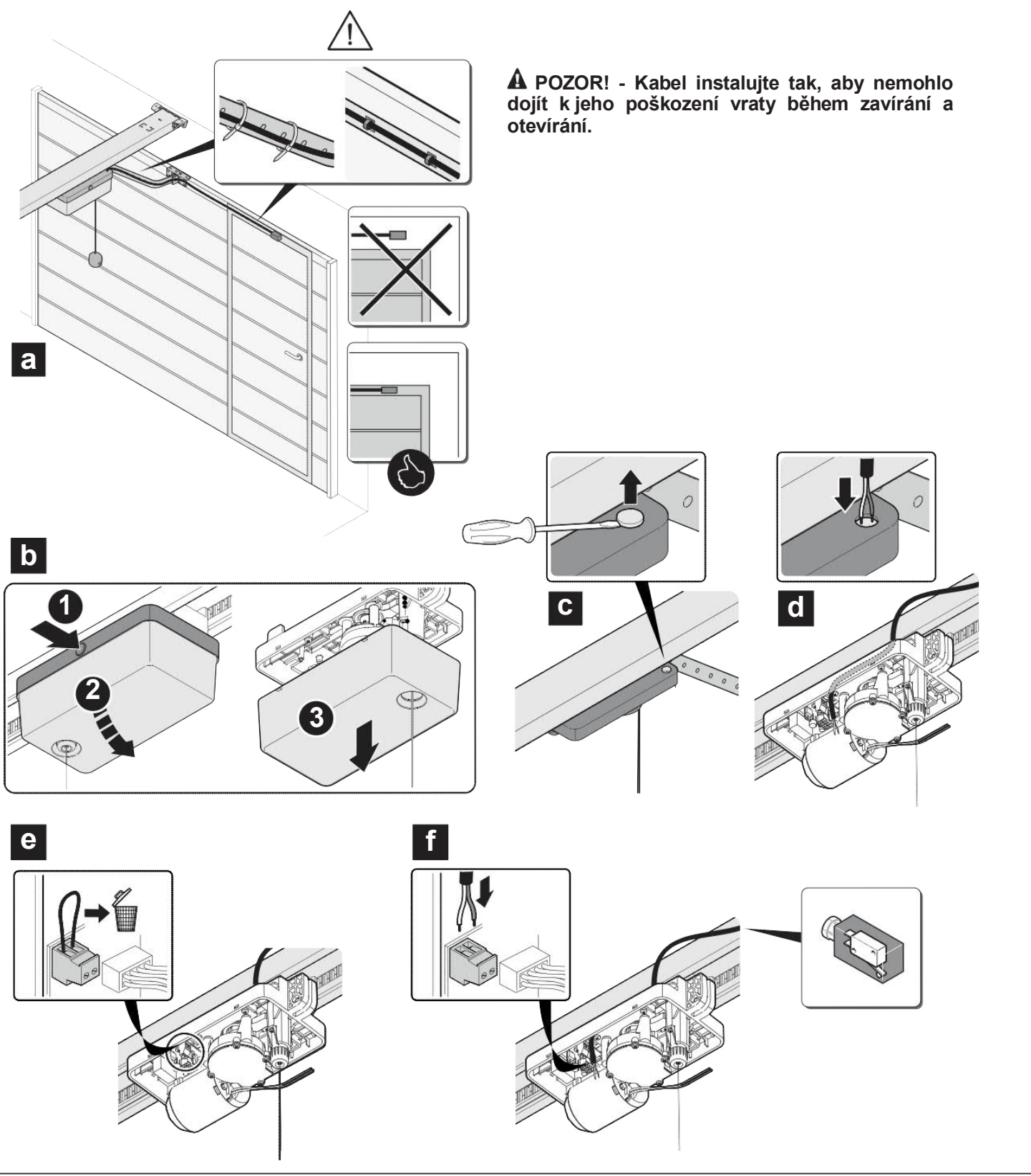

Bezpečnostný kontakt vstavaných dvierok na svorkách 1–2 motora SPY

Fotobunky BlueBUS

EPSB, EPMB alebo EPLB zapojte z TX aj RX paralelne na dvojicu BlueBUS. Ide o zapojenie bez polarity. Reléové NC fotobunky sa nesmú zapojiť na túto zbernicu ako náhrada dvojvodičového zariadenia.

  1. Pri vypnutom napájaní nastavte rovnaké prepojky TX a RX jednej dvojice. Každá ďalšia dvojica musí mať inú adresu.
  2. Vyrovnajte vysielač a prijímač a dokončite kabeláž. Zvoľte funkciu podľa chráneného priestoru.
  3. Po pridaní, odstránení alebo zmene adresy zopakujte rozpoznanie zariadení a skúšku každej dvojice.

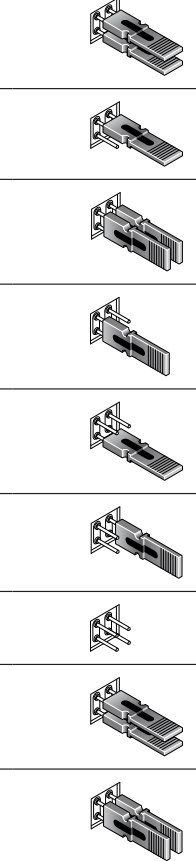

AdresaFunkciaPrepojky TX / RX
PHOTOPri zatváraní reverzuje na otvorenie; h = 50 cm.Prepojky TX a RX pre adresu PHOTO
PHOTO IIPri zatváraní reverzuje na otvorenie; h = 100 cm.Prepojky TX a RX pre adresu PHOTO II
PHOTO 1Pri zatváraní dočasne zastaví a reverzuje; h = 50 cm.Prepojky TX a RX pre adresu PHOTO 1
PHOTO 1 IIPri zatváraní dočasne zastaví a reverzuje; h = 100 cm.Prepojky TX a RX pre adresu PHOTO 1 II
PHOTO 2Pri otváraní zastaví pohyb.Prepojky TX a RX pre adresu PHOTO 2
PHOTO 2 IIPri otváraní zastaví pohyb.Prepojky TX a RX pre adresu PHOTO 2 II
PHOTO 3Pri otváraní aj zatváraní dočasne zastaví a reverzuje na otvorenie.Prepojky TX a RX pre adresu PHOTO 3
FA1Povel na otvorenie, vyžaduje vhodné fotobunky a úpravu prepojky A.Prepojky TX a RX pre adresu FA1
FA2Druhý povel na otvorenie, vyžaduje vhodné fotobunky a úpravu prepojky A.Prepojky TX a RX pre adresu FA2

Zväčšiť všetky prepojky. Pre FA1/FA2 neupravujte zariadenie bez overenia jeho vlastného návodu; majú funkciu povelu, nie bežnej ochrany pri zatváraní.

Maják ELDC alebo WLT a anténa

Pre ELDC je vhodný základný FLASH 12 V DC; povolený výkon tohto režimu je 21 W. ELDC má napájací vstup FLASH pre 12–36 V DC. Pri WLT vyberte vhodný 24 V režim a overte aj jeho nastavenie. Napätie mení úroveň II/L4; nesmie sa zmeniť bez kontroly pripojenej záťaže.

Na majáku odlíšte FLASH od AERIAL. Pri FLASH na zobrazenom detaile ELDC nie je uvedené poradie +/−; nepreberajte ho z pomocného konektora STOP/SbS. Anténu pripojte samostatným koaxiálom, stred a tienenie podľa schémy.

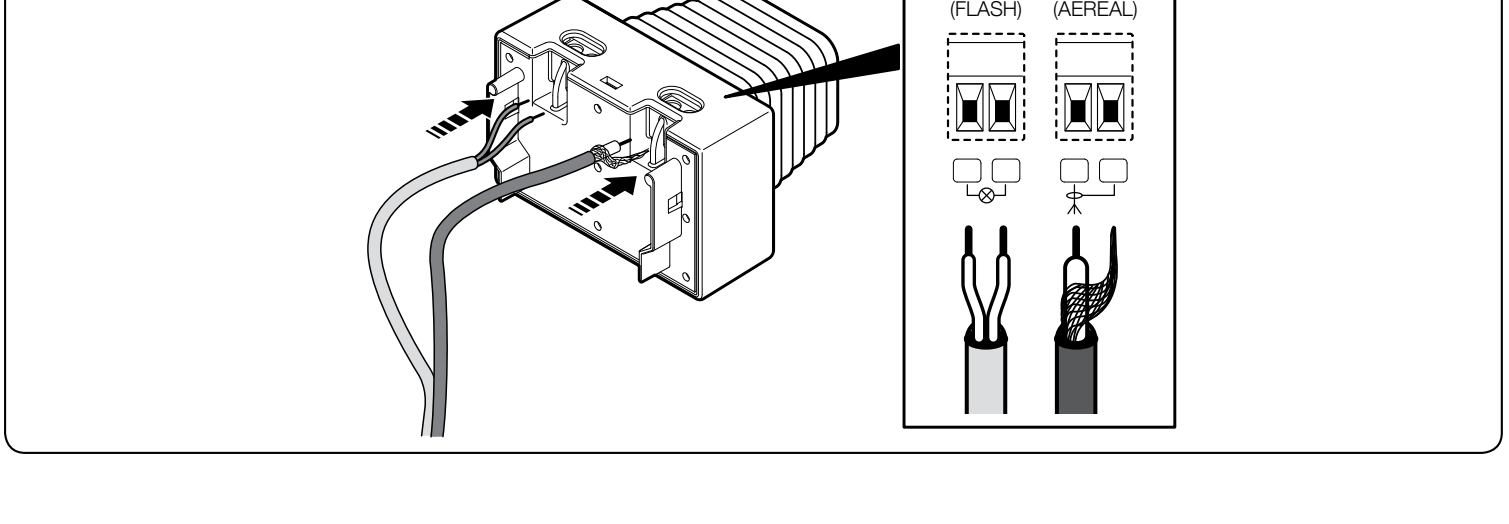

Maják ELDC: napájanie FLASH a samostatná anténa AERIAL

Prvé spustenie a učenie SPYBOX BHS

Najprv nastavte a zaistite mechanické dorazy, zapojte bezpečnostné zariadenia a motor zaistite približne v polovici dráhy. Pri učení musí byť celý priestor brány voľný. Na tejto jednotke sa používa prepínač PROG, tlačidlá OPEN, STOP/SET a CLOSE a LED L1–L8.

1. Rozpoznanie BlueBUS a STOP

  1. Presuňte PROG doľava na I, teda do programovania. Rozpoznanie vykonajte aj bez doplneného príslušenstva.
  2. Podržte OPEN + STOP/SET približne 3 s; uvoľnite pri rýchlom blikaní L1 + L2.
  3. Počkajte na dokončenie rozpoznania. Pri práci môžu zopnúť relé. Potom vráťte PROG doprava na 0.

2. Rozpoznanie polôh brány

  1. Overte oba dorazy a zaistenie motora. Pre postup prepnite PROG doľava na I.
  2. Podržte STOP/SET + CLOSE približne 3 s; uvoľnite pri rýchlom blikaní L3 + L4.
  3. Pohon musí vykonať zatvorenie → otvorenie → zatvorenie. Počkajte na dokončenie celej sekvencie.
  4. Vráťte PROG doprava na 0, potom vyskúšajte bežné ovládanie.

Ak prvý pohyb smeruje k otvoreniu, učenie ihneď zastavte. Odpojte sieť aj zálohu, skontrolujte orientáciu napájacieho dielu a zameňte motorové pripojenie MOT podľa montážnej schémy. Učenie začnite znova. Nezamieňajte vodiče BlueBUS alebo STOP na opravu smeru motora.

Skúška pred bežnou prevádzkou

  • Zopakujte otvorenie a zatvorenie; skontrolujte dorazy, spomalenie, konzoly a plynulý chod.
  • Vyskúšajte STOP, každú fotobunku pri TX, RX aj uprostred lúča a bezpečnostný kontakt prechodových dvierok, ak sú osadené.
  • Overte ručné odblokovanie, nové zaistenie a odozvu ovládača na správnom prijímači.
  • Technik zmeria nárazové sily a nastaví minimum potrebné na bezpečný pohyb. Vyššou silou nekompenzujte viaznutie.
  • Odovzdajte používateľovi návod a plán údržby. Prechádzajte len úplne otvorenou a stojacou bránou.

Programovanie SPYBOX BHS

PROG doľava = I, programovanie. PROG doprava = 0, bežné ovládanie. V programovaní tlačidlá OPEN / CLOSE vyberajú položky; pohybové povely sú zablokované. Ak brána nereaguje po nastavovaní, najprv skontrolujte polohu PROG.

Úroveň I – funkcie ON / OFF

  1. Presuňte PROG doľava. Podržte STOP/SET 3 s, kým začne blikať L1, a uvoľnite.
  2. OPEN / CLOSE vyberte funkčnú LED. Krátkym STOP/SET zmeňte stav: svieti = ON, nesvieti = OFF.
  3. Medzi krokmi neprekročte 10 s. Počkajte 10 s bez tlačidiel alebo vráťte PROG doprava na ukončenie.
LED – funkciaVýznam / stav
L1 – Automatické zatváranieON: po úplnom otvorení zatvorí po pauze z II/L1. OFF: čaká na povel.
L2 – Zavrieť po fotobunkeON: po dokončení prechodu fotobunkou vyvolá zatvorenie. Vyžaduje osadené a odskúšané fotobunky.
L3 – Vždy zatvoriťON: po obnovení napájania vyvolá zatvorenie s 3 s predblikaním.
L4 – Stand-byON: po 1 minúte nečinnosti obmedzí napájanie výstupu a BlueBUS vysielačov. Overte závislé príslušenstvo.
L5 – Test STOP 8K2ON: pred manévrom testuje odporovú hranu 8,2 kΩ. Po aktivácii treba naučiť zariadenia; nevhodné pre samotný NC/NO kontakt.
L6 – Zámok OPEN / CLOSEON: vyradí pohybové tlačidlá na kryte v bežnej polohe PROG 0.
L7 – Zákaz učenia vnútorného rádiaON: zakáže ukladanie nových ovládačov do vstavaného rádia. Nemení pamäť samostatného OXIBD.
L8 – Vypnutie vnútorného rádiaON: vnútorný prijímač nereaguje na uložené ovládače. OXIBD sa nastavuje samostatne.

V bežnej polohe PROG 0 sú L1–L8 zhasnuté aj pri aktívnych funkciách. Ich zhasnutie v bežnej prevádzke preto neznamená, že je každá funkcia vypnutá.

Úroveň II – hodnoty parametrov

  1. Presuňte PROG doľava a podržte STOP/SET 3 s do blikania L1; uvoľnite.
  2. OPEN / CLOSE vyberte vstupnú LED požadovaného parametra.
  3. Podržte STOP/SET. Po 3 s sa zobrazí hodnotová LED. Stále držte STOP/SET a OPEN / CLOSE vyberte novú hodnotu.
  4. Uvoľnite STOP/SET. Počkajte 10 s bez tlačidiel alebo vráťte PROG doprava.

Hodnoty zvýraznené tučne sú továrenské predvoľby; rozhoduje skutočné nastavenie dosky. Pri L8 sa spúšťa správa rádia, nejde o trvalú predvoľbu. Percentá rýchlosti a sily majú odlišný význam.

Vstupná LED – názov a popisLED nastavenia – hodnota
L1 – Pauza
Použije sa pri automatickom zatváraní I/L1 ON.
L1 – 10 s
L2 – 20 s
L3 – 40 s
L4 – 60 s
L5 – 80 s
L6 – 120 s
L7 – 160 s
L8 – 200 s
L2 – Prevádzkový režim
Sekvencia krokového povelu. L7/L8 nie sú použité.
L1 – otvoriť – stop – zatvoriť – stop
L2 – otvoriť – stop – zatvoriť – stop
L3 – otvoriť – zatvoriť – otvoriť – zatvoriť
L4 – spoločný vstup
L5 – pohyb počas držania povelu
L6 – priemyselný režim
L7 – nepoužité
L8 – nepoužité
L3 – Rýchlosť motora
Percentá maxima. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.
L1 – 30 %
L2 – 50 %
L3 – 75 %
L4 – 100 %
L5 – otváranie 75 %, zatváranie 30 %
L6 – otváranie 75 %, zatváranie 50 %
L7 – otváranie 100 %, zatváranie 50 %
L8 – otváranie 100 %, zatváranie 75 %
L4 – FLASH / OUT1
Režim musí sedieť s napätím a účelom záťaže.
L1 – indikátor otvorenia brány
L2 – aktívny pri zatvorenej bráne
L3 – aktívny pri otvorenej bráne
L4 – maják 12 V DC / 21 W
L5 – maják 24 V DC / 25 W
L6 – elektrická blokácia
L7 – magnetická západka
L8 – rádiový kanál 2
L5 – Sila motora
Otváranie / zatváranie; regulačné %, nie nárazová sila v N.
L1 – 25 / 25 %
L2 – 50 / 50 %
L3 – 75 / 75 %
L4 – 100 / 100 %
L5 – 75 / 25 %
L6 – 75 / 50 %
L7 – 100 / 50 %
L8 – 100 / 75 %
L6 – Citlivosť na prekážku
Otváranie / zatváranie. Vyššie číslo znamená vyššiu citlivosť a menšiu dovolenú silu.
L1 – vypnutá
L2 – 60 / 60 %
L3 – 60 / 70 %
L4 – 60 / 80 %
L5 – 60 / 90 %
L6 – 70 / 70 %
L7 – 70 / 80 %
L8 – 70 / 90 %
L7 – INP2
Typ kontaktu a funkcia vstupu Open; spoločná svorka +.
L1 – SbS, NO
L2 – otvoriť, NO
L3 – zatvoriť, NO
L4 – čiastočné otvorenie 1, NO
L5 – STOP, NC
L6 – PHOTO pri zatváraní, NC
L7 – PHOTO1 pri otváraní aj zatváraní, NC
L8 – PHOTO2 pri otváraní, NC
L8 – Správa vnútorného rádia
Týka sa vstavaného FLOR prijímača, nie dodaného OXIBD.
L1 – uložiť celý vysielač v režime 1
L2 – režim 2 – SbS
L3 – režim 2 – čiastočne otvoriť
L4 – režim 2 – otvoriť
L5 – režim 2 – zatvoriť
L6 – režim 2 – STOP
L7 – režim 2 – osvetlenie
L8 – vymazať jeden kód

Po zmene sily, citlivosti alebo rýchlosti zopakujte skúšku bezpečnosti a meranie síl. Pri použití iného režimu výstupu odpojte záťaž, ktorá už jeho funkcii nezodpovedá.

ON3EBD párujte na dodanom OXIBD

Táto sada obsahuje zásuvný obojsmerný prijímač OXIBD a trojkanálový ovládač ON3EBD. ON3EBD v obojsmernom režime uložte tlačidlom A na OXIBD, nie ponukou L8 dosky. SPYBOX BHS má navyše vlastný jednosmerný FLOR prijímač. Pri používaní OXIBD možno vnútorné rádio vypnúť cez I/L8 ON.

OXIBD: režim 1 – celý ovládač

  1. Na OXIBD podržte tlačidlo A do rozsvietenia zelenej LED B a uvoľnite.
  2. Do 10 s krátko stlačte a uvoľnite jedno ovládacie tlačidlo ON3EBD. Nepoužívajte tlačidlo i na dotaz stavu.
  3. Úspešné uloženie potvrdia 3 zelené bliknutia B. Ďalší vysielač možno pridať počas nasledujúcich 15 s.
Tlačidlo ON3EBDPovel v režime 1
1SbS – krokovanie
2Čiastočné otvorenie
3Otvoriť
iDotaz na stav pri správnej obojsmernej konfigurácii; nie štvrtý pohybový kanál.

OXIBD: režim 2 – jedno tlačidlo

Na OXIBD stlačte A n-krát podľa čísla povelu; LED B potvrdí počet. Do 10 s krátko stlačte vybrané tlačidlo ON3EBD; úspech potvrdia tri zelené bliknutia. Pre ďalší povel začnite nový postup.

ČísloPovel SPYBOX BHS
1SbS
2Čiastočné otvorenie 1
3Otvoriť
4Zatvoriť
5STOP
6SbS spoločný vstup
7SbS s vysokou prioritou
8Odblokovať a otvoriť
9Odblokovať a zatvoriť
10Otvoriť a zablokovať automatiku
11Zatvoriť a zablokovať automatiku
12Zablokovať automatiku
13Odblokovať automatiku
14Osvetlenie – časovač
15Osvetlenie ON/OFF

Spätná informácia o stave vyžaduje správnu konfiguráciu série a adresy riadenia v OXIBD. Postup konfigurácie a podrobnosti nájdete v opise prijímača OXIBD a jeho montážnom PDF. Párovanie vysielača je odlišný úkon od identifikácie riadiacej jednotky.

Vymazanie pamäte OXIBD

Vymazanie stratí uložené ovládače. Podržte A aj cez rozsvietenie a následné zhasnutie B. Keď začne ďalšia séria bliknutí, uvoľnite presne pri 3. bliknutí na vymazanie všetkých vysielačov, alebo pri 5. bliknutí na vymazanie celej pamäte prijímača. Pri 7. bliknutí sa vymaže iba séria/adresa BusT4; tieto úkony nezamieňajte.

Po vymazaní obojsmerného párovania treba odstrániť aj uloženie v ON3EBD; použite postup resetu ON3EBD, potom ovládač spárujte znova. Reset dosky SPYBOX ani jej voľba 6 s nezmažú samostatný OXIBD.

Vstavaný jednosmerný FLOR prijímač

Ak používate kompatibilný jednosmerný vysielač vo vnútornom rádiu, vojdite do II/L8 a zvoľte L1 pre celý vysielač alebo L2–L7 pre jeden konkrétny povel. Po zvolení hodnoty uvoľnite STOP/SET a do 10 s vyšlite požadované tlačidlo. Tri pomalé bliknutia potvrdia uloženie; jedno znamená už uložený vysielač, osem plnú pamäť a dve rýchle zablokované učenie. L8 vymaže vyslaný jednotlivý kód.

Vymazanie pamäte SPYBOX BHS

Pred vymazaním určite, čo chcete zachovať. PROG prepnite doľava na I a držte OPEN + CLOSE až po príslušnú LED. Uvoľnením sa zvolený úkon spustí; potom vráťte PROG doprava.

Držanie / LEDÚčinok
3 s / L1Vymaže nastavenia a naučenú konfiguráciu; kódy vnútorného rádia zachová.
6 s / L2Vymaže kódy iba vnútorného rádia.
10 s / L3Vymaže nastavenia aj kódy vnútorného rádia.

Samostatný OXIBD ostáva nezmenený; jeho mazanie je osobitné. Po vymazaní konfigurácie zopakujte učenie zariadení, polôh a celú skúšku brány.

Diagnostika a riešenie problémov

Počítajte jednu sériu krátkych bliknutí. Maják, vnútorné svetlo, OK/BB a prípadný SPYLIGHT zopakujú sériu po 1 s pauze.

BliknutíPríčina / ďalší krok
1BlueBUS
Skontrolujte káble a pripojené zariadenia; po zmene zopakujte učenie.
2Fotobunka
Odstráňte prekážku, overte vyrovnanie a adresy / zapojenie.
3Obmedzenie sily
Overte ručný pohyb, pružiny a viaznutie. Vyššiu silu nastavuje technik až po odstránení mechanickej príčiny a novej skúške.
4STOP
Skontrolujte hranu, kontakty a nastavenie testu 8K2.
5Pamäť parametrov
Odpojte a obnovte napájanie. Ak chyba trvá, technik overí konfiguráciu; úplné vymazanie vyžaduje nové učenie.
6Nepoužité
Pre tento model nie je uvedená priradená porucha.
7Vnútorný elektrický obvod
Odpojte všetky napájania na 20–30 s. Pri opakovaní objednajte servis.
8Trvalý povel
Skontrolujte trvalo zopnuté tlačidlo, relé alebo riadenie na povelovom vstupe.
9Zablokovaná automatika
Použite povel Odblokovať automatiku; pred pohybom overte voľný priestor.
10Chýba odber motora pri učení
Skontrolujte MOT, napájací koncový diel, kontakt dráhy a kontakty vozíka.
PrejavKontrola
Brána nereaguje, OK dvakrát rýchlo blikáPROG ostal doľava; vráťte ho doprava na 0.
OK/BB zhasnutáOverte sieť a poistku. Pred výmenou poistky odstráňte príčinu; použite zhodný typ.
OK/BB svieti vyše 20 sOdpojte napájanie na 20–30 s; pri opakovaní servis.
L1 + L2 blikajúTreba naučiť zariadenia.
L3 + L4 blikajúTreba naučiť polohy.
Vnútorné svetlo rýchlo bliká 10 sSkrat alebo nadmerný odber MOT. Overte elektrickú izoláciu dráhy a vyváženie.
Ovládač svieti, brána nereagujeSkontrolujte správny prijímač OXIBD, párovanie a blokovanie.

Záložné napájanie

SPYBOX BHS umožňuje zálohu PS324. Pripojte ju až po dokončení montáže a programovania do určeného konektora; pred servisom odpojte sieť aj batériu. Dostupnosť a správny typ overte pri objednávke. Solárne napájanie Solemyo z bežnej SPYBOX B automaticky nepatrí k rýchlej BHS.

Ručné odblokovanie a zaistenie

Odblokujte iba stojacu bránu. Pri poškodených pružinách môže brána nekontrolovane klesnúť. Ak je garáž prístupná len cez túto bránu, vopred vyriešte vhodné vonkajšie odblokovanie.

  1. Potiahnite šnúru nadol, kým sa ozve dvojité cvaknutie; motor sa odblokuje a bránu možno posúvať rukou.
  2. Na nové zaistenie šnúru znovu potiahnite do dvojitého cvaknutia.
  3. Pred elektrickým povelom overte zaistenie, voľný priestor a funkčnosť bezpečnostných prvkov.

Ručné uvoľnenie pohyblivého motora SPY šnúrou

Údržba a bezpečná obsluha

Technickú kontrolu plánujte každých 6 mesiacov. Každý mesiac overte reverzáciu pri kontakte spodnej hrany s predmetom vysokým 50 mm podľa pokynov pre vašu bránu. Pri neúspechu automatiku nepoužívajte a privolajte technika.

Dráhu ani vnútorný kovový profil nemažte olejom alebo tukom v miestach klzných elektrických kontaktov. Mazivo môže zhoršiť elektrický kontakt. Najmenej raz ročne pri odpojenej sieti aj batérii očistite dráhu, overte izoláciu, upevnenie, voľný ručný chod a optiku fotobuniek; motor potom znovu zaistite a odskúšajte.

Ovládače držte mimo dosahu detí. Nevstupujte pod pohybujúcu sa bránu. Pri nezvyčajnom hluku, poruche bezpečnosti alebo zlej pružine bránu bezpečne odblokujte a objednajte opravu. Elektroniku a batérie odovzdajte do príslušného zberu.

Technické parametre SPY650HS / SPYBOX BHS

ParameterHodnota
PoužitieGarážové brány v chránenom vnútornom priestore.
Motor / riadenieSPY650HS / samostatná SPYBOX BHS.
Sieť / motor230 V AC ±10 %, 50/60 Hz / 24 V DC cez dráhu.
Maximálna / menovitá sila650 / 200 N.
Maximálna rýchlosť0,24 m/s; podmienky času 8,5 s.
Príkon maximálny / menovitý300 / 190 W; maximálny odber 1,6 A.
Stand-by0,5 W za podmienok príslušného režimu.
Zaťaženie30 cyklov/h, 300 cyklov/deň, 12 po sebe.
Krytie / teplotaIP41 / −20 až +55 °C.
Rozmery motora260 × 125 × 105 mm; samostatný box 209 × 145 × 70,5 mm.
Hmotnosť dodávkyZávisí od konkrétnej zostavy a dodanej dráhy; údaj o sade je uvedený v hornej časti karty.
Plocha bránySekčná do 10,5 m²; výklopná do 11,5 m²; rozmerové a montážne podmienky.
Pomocné napájanie30 V DC, −20 % / +5 %, max. 100 mA; konkrétne plus a mínus.
Rádio v tejto sadeOXIBD + ON3EBD; 433,92 MHz, obojsmerné BD.
OsvetlenieVstavané LED v samostatnom boxe; SPYLIGHT je voliteľný, max. 2 mimo dráhy vozíka.

Rozmery pohyblivého motora SPY650HS

Rozmery dráhy SPY a samostatnej riadiacej jednotky

SPY Hi-Speed – ukážka pohonu

Chcem tento tovar objednať, ako mám postupovať?

Vyberte si podľa toho, čo je pre vás pohodlné:

  1. objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
  2. objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
  3. objednať cez e-mail: objednajte na [email protected]

Spýtajte sa na čokoľvek o produkte Rýchly a tichý pohon NICE Spykit 650 HS BD

Produkt: Rýchly a tichý pohon NICE Spykit 650 HS BD
Meno:
E-mail:
Telefón:
Text:
Táto stránka je chránená reCAPTCHA od Google.
