NICE Sumo SU2010 - pohon sekčnej/závesnej brány do 35m2, IP54
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
Popis produktu NICE Sumo SU2010 - pohon sekčnej/závesnej brány do 35m2, IP54
Pohon NICE Sumo SU2010 je určený pre automatizáciu sekčných garážových brán a závesných posuvných brán (aj dvojdielnych). Je vhodný pre brány do plochy 35m², takže uplatnenie nájde najmä pri vysokých bránach.
Rýchlosť motora je normálna (16 otáčok za minútu).

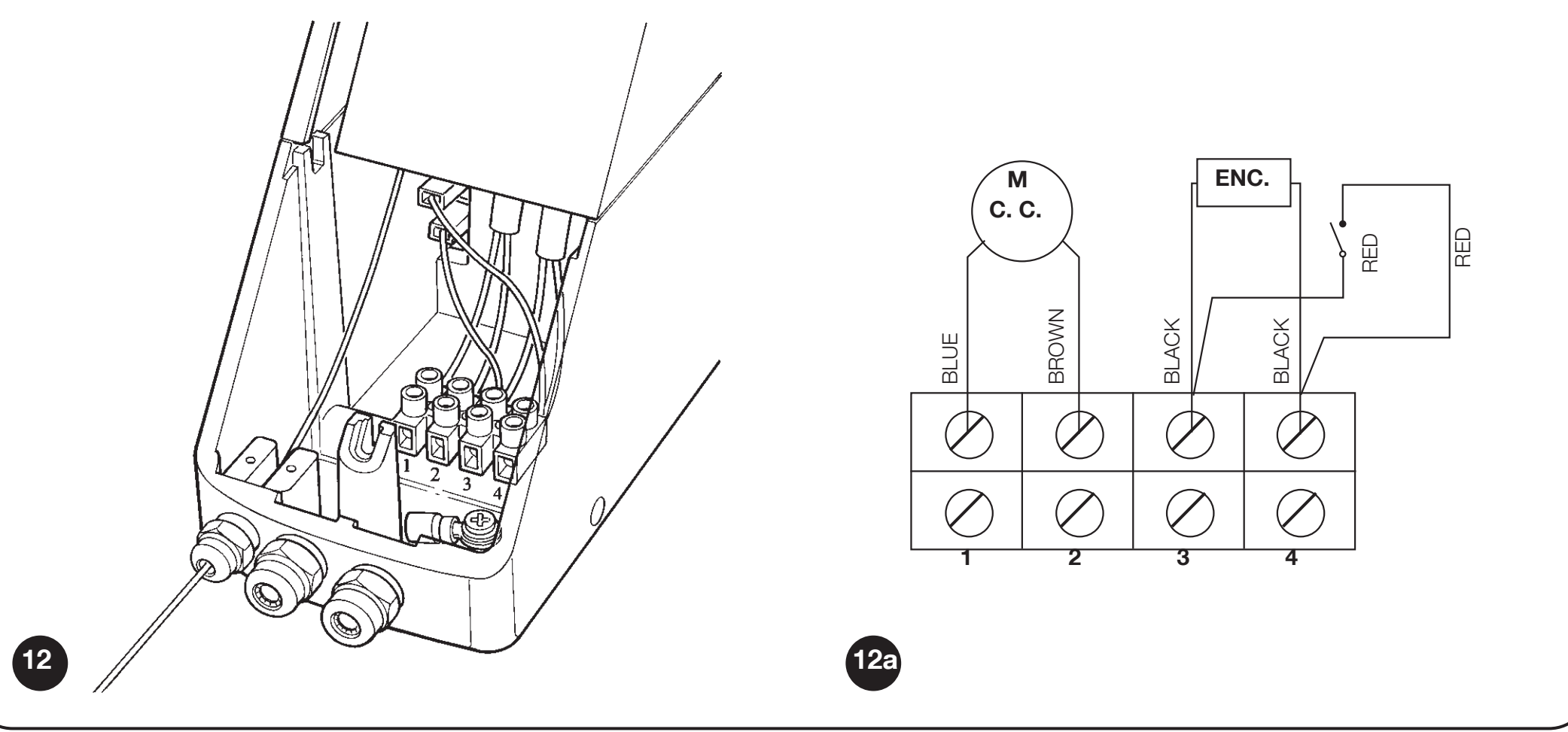

Má 24V elektromotor, takže je vhodný pre intenzívne používanie a tým pádom nájde uplatnenie hlavne v komerčných a priemyselných prevádzkach. Elektromotor má magnetický enkodér (otáčkomer), takže nie je potrebné nastavovanie koncových dorazov. Navyše disponuje zvýšenou ochranou IP54.

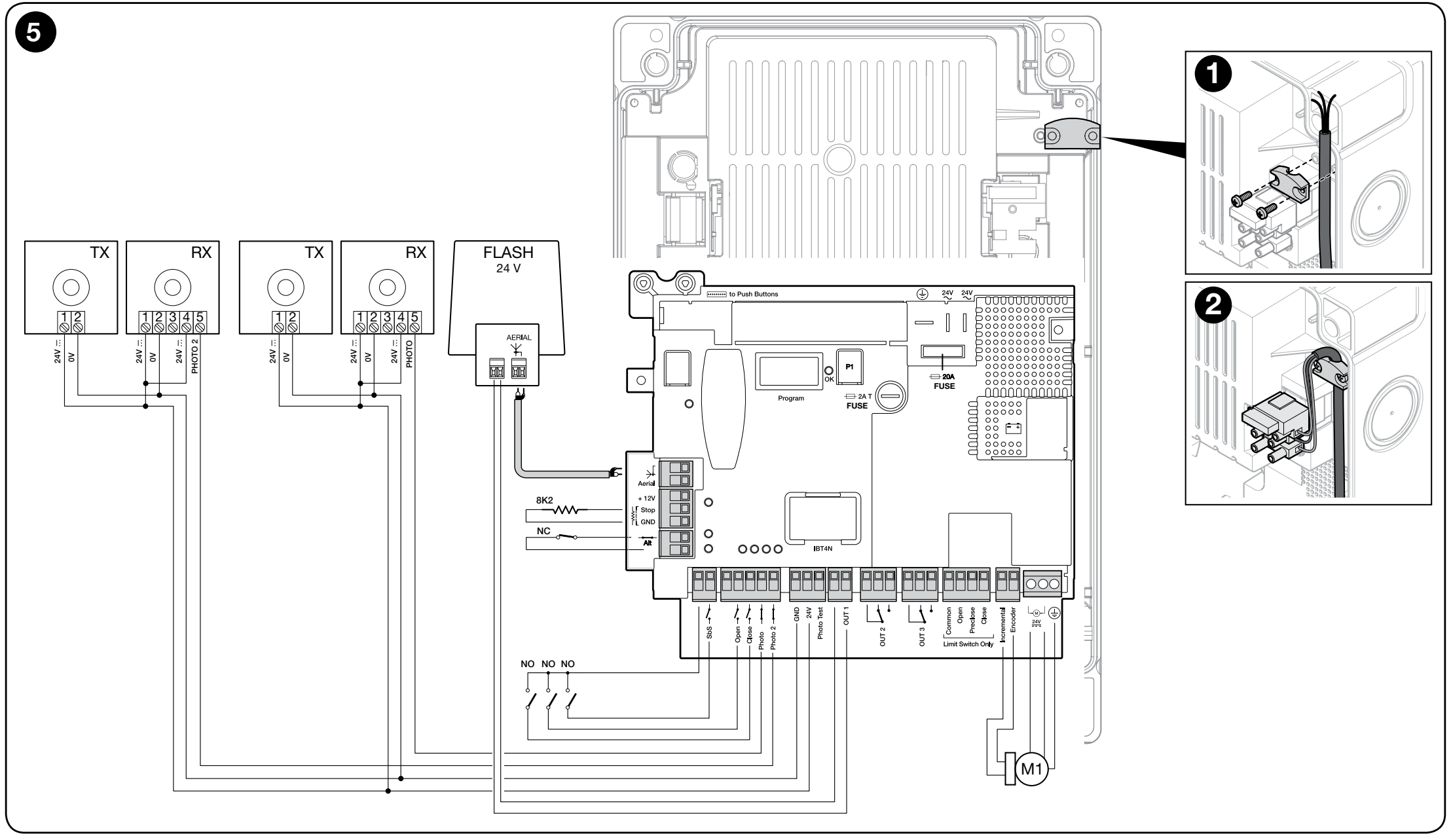

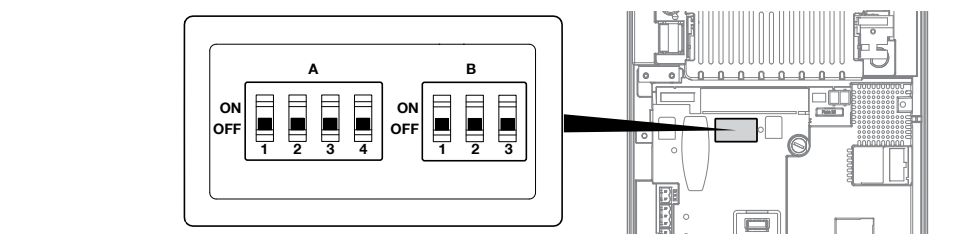

Pohon ako taký nemá riadiacu jednotku, iba napájací vstup. Pohon sa zapája do riadiacej jednotky NICE DPRO924, ktorá sa kupuje zvlášť.

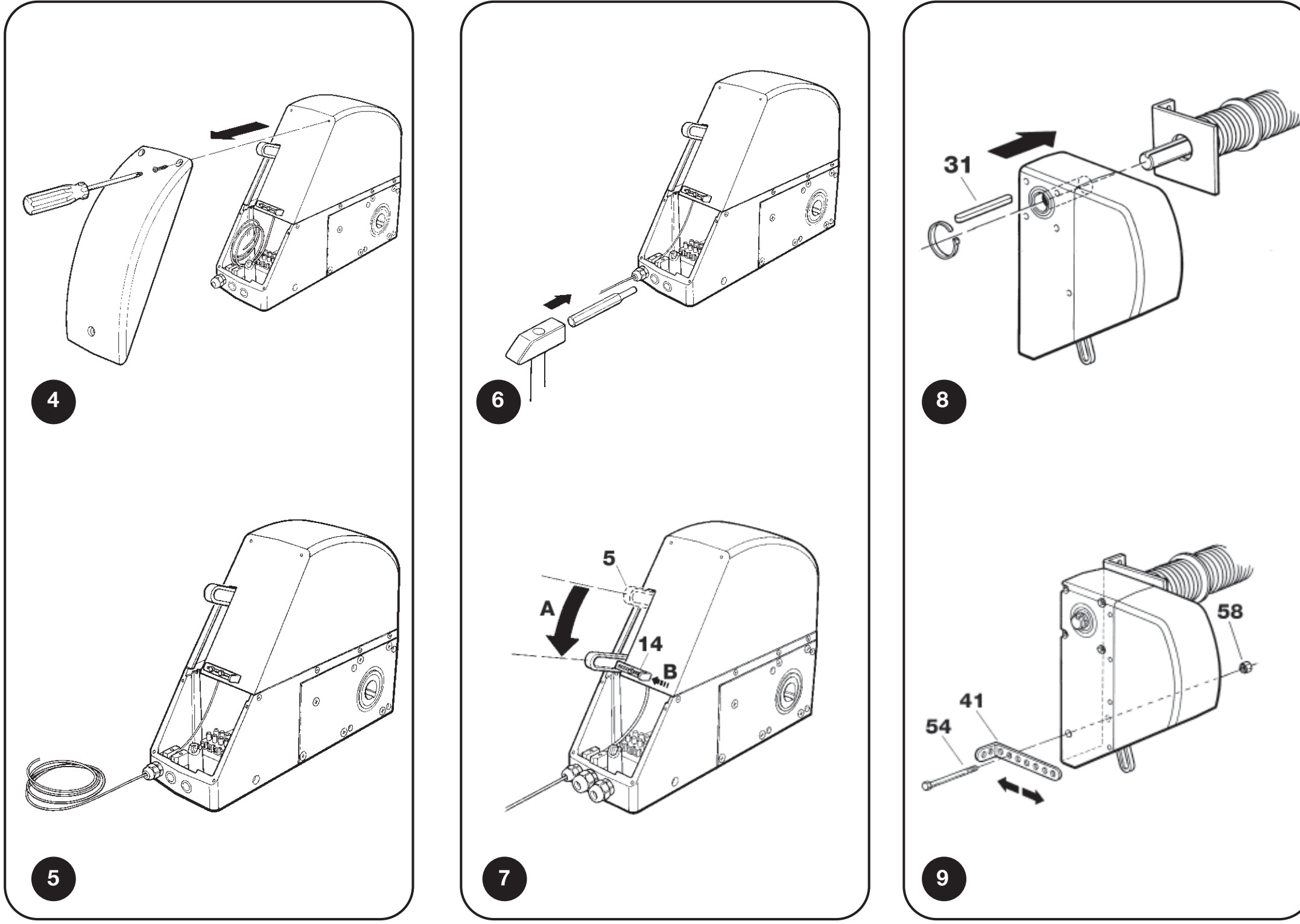

Osadenie pohonu
Osadenie priamo na hriadeľ:
Pohon NICE Sumo je hriadeľový, čo znamená, že sa osádza priamo na hriadeľ sekcionálnych vrát. Ideálny pre hriadele sekčných brán Ø25,4 mm, a vďaka sade adaptérov CRA9 je použiteľný aj na bránach s hriadeľou Ø40, Ø35 a Ø31,75 mm. Na uchytenie ku stene postačí konzolka, ktorá je súčasťou balenia.

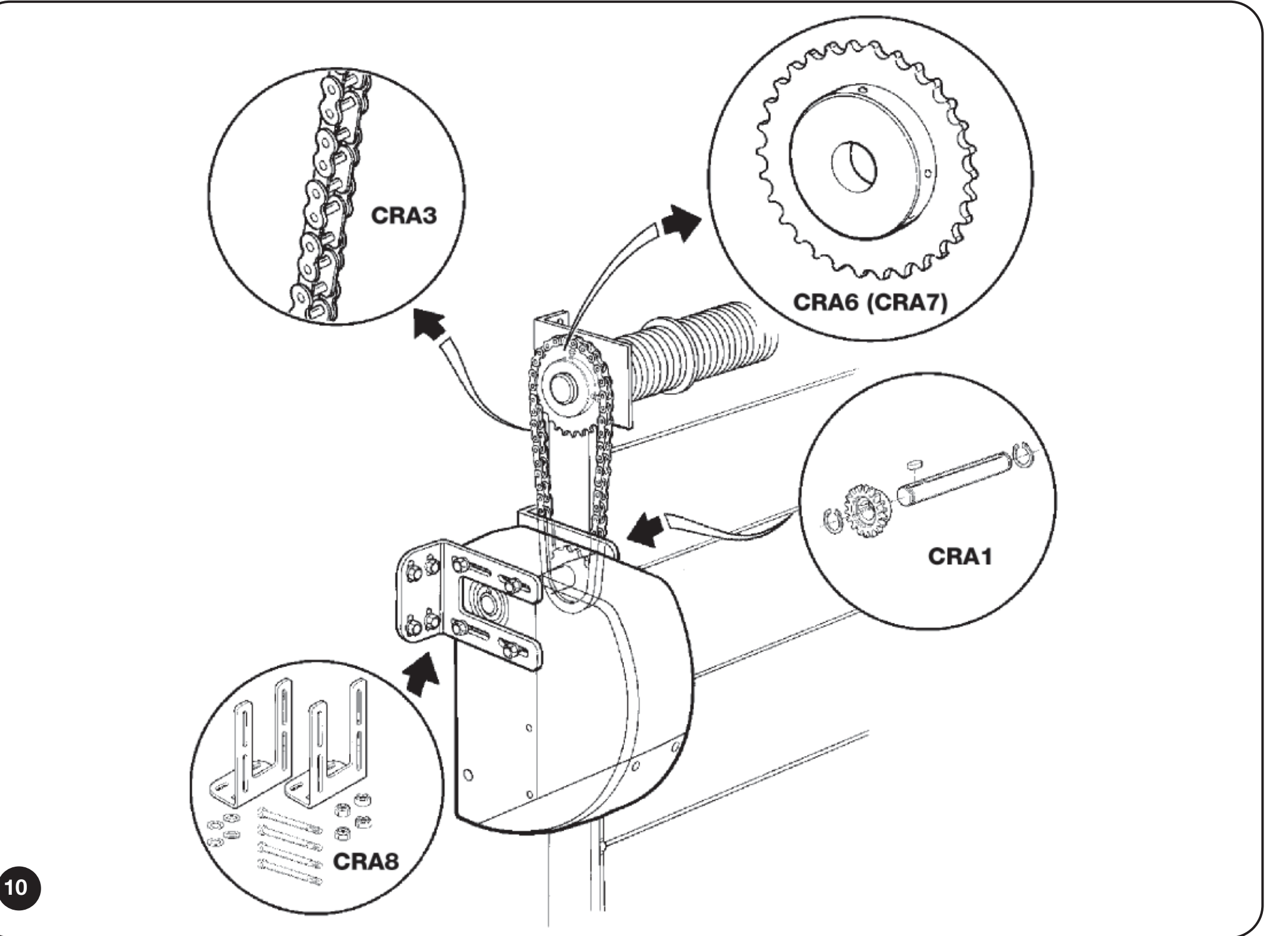

Osadenie pomocou prevodovej reťaze:
Ak sa z napríklad priestorového dôvodu pohon nedá osadiť priamo na hriadeľ sekcionálnej garážovej brány, môže sa osadiť aj mimo hriadele spôsobom, kedy sa na hriadeľ osadí ozubené koliesko CRA7, prípadne CRA6 (pre redukovaný prevod 1:2) a toto koliesko sa prepojí s pohonom cez ozubené koliesko a hriadeľku CRA1 pomocou prevodovej reťaze 1/2"x5/16" CRA3 (dĺžka 1m) a spojky CRA2. Pri osadení pohonu prevodovej reťaze je vhodné pre uchytenie pohonu ku stene použiť sadu konzol CRA8.
Obsah balenia
Použitie ako pohon závesnej brány

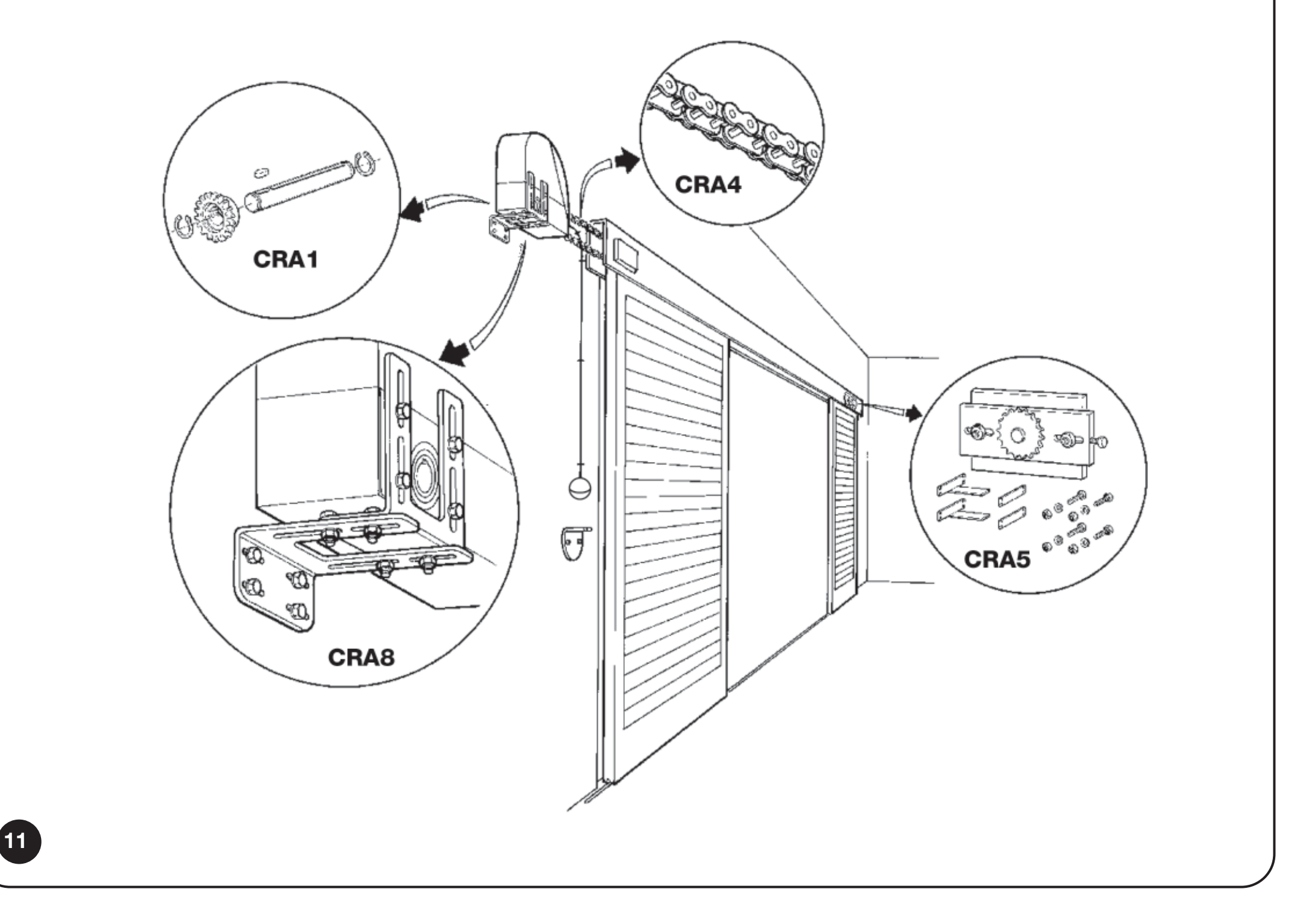

Pri použití hriadeľového pohonu na posun závesnej posuvnej brány, sa do uchytávacej diery pohonu nasunie hriadeľ s ozubeným kolieskom CRA1. Tento pohon sa umiestni na jednu stranu prejazdu/prechodu a na druhú stranu sa umiestni tento napinák prevodovej reťaze NICE CRA5 s ložiskovým ozubeným kolieskom. Obe ozubené kolieska sa prepoja pomocou reťaze/reťazí CRA4 a spojok CRA2. Na túto reťaz sa uchytí krídlo závesnej brány (alebo krídla, pokiaľ ide o protibežné dve krídla). Podľa smeru otvárania sa krídlo uchytí buď na hornú, alebo spodnú linku reťazového obvodu. Pri automatizácii dvoch protichodých závesných brán sa jedno krídlo umiestni na hornú linku, druhé krídlo na spodnú linku reťazového prevodu, viďte situáciu rozvrhnutia komponentov:

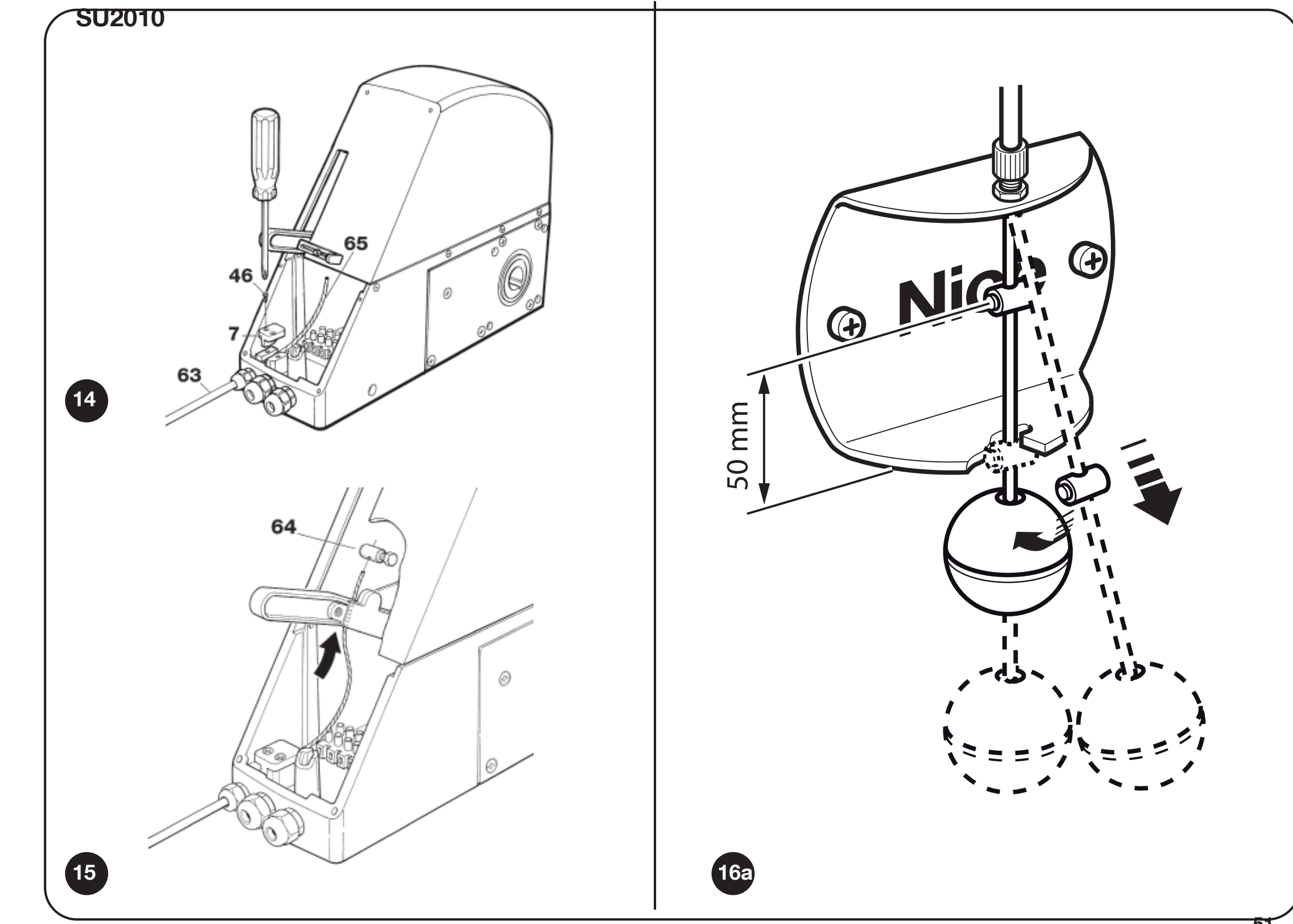

Odblokovanie pohonu
Pri výpadku elektrického napájania sa dá pohon Sumo odblokovať pomocou lanka, napr. NICE KA1 dĺžky 6m a odblokovacej skrinky NICE KIO, alebo NICE KIOMINI.
360°:
Technické vlastnosti
| Napájenie | 15÷36 Vdc |
| Príkon | 500W |
| Krútiaci moment | 120Nm |
| Rýchlosť otáčok | až 16/min |
| Max. plocha brány | 35 m² |
| Stupeň krytia | IP 54 |
| Pracovná teplota | -20 C° až +50 C° |
| ø Hriadele | 25,5 mm |
| Hmotnosť | 10.5 Kg |
