NICE Sumo SU2000VV - pohon sekčnej/závesnej brány do 15m2, vysoká rýchlosť
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
568,80 € s DPH
| Hmotnosť |
|---|
| 10 kg |
Popis produktu NICE Sumo SU2000VV - pohon sekčnej/závesnej brány do 15m2, vysoká rýchlosť
NICE SUMO SU2000VV je hriadeľový pohon s vysokou rýchlosťou pre sekčné garážové a závesné posuvné brány, aj s dvoma protibežnými krídlami. Má 24 V DC motor s magnetickým enkodérom, krútiaci moment 46 Nm a otáčky 19,5–42 ot./min. Plošný limit sekčnej brány je 15 m².
SU2000VV neobsahuje riadiacu jednotku. Pre vyváženú sekčnú bránu sa samostatne dopĺňa NICE DPRO924, ktorá napája motor a riadi príslušenstvo. Sieťových 230 V AC sa pripája do centrály, nie priamo do motora. Pohon je nevratný a ručne sa uvoľňuje lankovým odblokovaním.
Enkodér sleduje polohu pohonu; otvorenú a zatvorenú polohu treba naučiť. Brána musí mať mechanické dorazy a správne vyváženie. Motor nevyrovná poškodené pružiny ani ťažký chod brány.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Balenie | Montáž |
| Odblokovanie | Zapojenie |
| Prvé spustenie | Nastavenia |
| Ovládače | Diagnostika |
| Reset | Údržba |
| Parametre | Manuál PDF |
Riadiaca jednotka a príslušenstvo
Nasledujúce zapojenie a nastavenie platí pre SU2000VV s DPRO924 a inkrementálnym enkodérom. Pri staršej osadenej A924 použite jej vlastné svorky a návod; tieto centrály nemajú zameniteľné zapojenie.
Zapojenie, učenie a nastavenie DPRO924 nižšie sa vzťahujú na vyváženú sekčnú bránu. Pre závesnú posuvnú bránu treba samostatne zvoliť riadenie určené na túto aplikáciu a overiť celú reťazovú zostavu.
| Čo | Prečo | Typ |
|---|---|---|
| Riadiaca jednotka | Nevyhnutná pre motor a bezpečnostné prvky; zapojenie. | NICE DPRO924 |
| Fotobunky | Klasický reléový NC výstup, zapojenie Phototest. | NICE EPM |
| Maják | Samostatne blikajúca 24 V lampa na OUT1. | NICE ELDC |
| Rádio a ovládač | Zásuvka SM, výber a párovanie. | NICE OXIBD + NICE MYGO4 |
| Záložná batéria | Núdzové napájanie DPRO924 po naprogramovaní. | NICE PS224 |
| Montážny prevod | Priamy adaptér alebo reťaz podľa montáže. | NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
DPRO924 nemá BlueBUS: EPMB nie sú priamou náhradou reléových EPM. Batéria PS124 z pohonov SOON nie je zálohou pre DPRO924.
Kedy zvoliť SUMO SU2000VV
SU2000VV je vhodný tam, kde mechanicky vyvážená sekčná brána potrebuje vysoké otáčky a jej potrebný moment neprekračuje možnosti 46 Nm pohonu. Rýchlosť krídla závisí od bubnov a prevodu; otáčky motora nie sú rýchlosť brány v metroch za sekundu.
| Podmienka | Čo znamená |
|---|---|
| Plocha do 15 m² | Horný limit sekčnej brány. Výrobca tento variant zaraďuje pre plochy 10–15 m²; vhodnosť konkrétnej brány určuje aj odpor, vyváženie a potrebný moment. Tento údaj neurčuje hmotnosť ani dĺžku závesného krídla. |
| Moment 46 Nm | Posúdiť potrebný moment na hriadeli celej brány, vrátane rozbehu. |
| Otáčky 19,5–42/min | Rozsah otáčok motora; rýchlosť brány závisí od bubna a prípadnej redukcie. |
| Pracovný cyklus 50 % | Pracovný cyklus 50 % znamená prerušovaný chod s prestávkami, nie nepretržitú prevádzku ani pevný počet cyklov za hodinu. |
| Krytie IP44 | Motor chráňte pred zaplavením a nevhodným prostredím; krytie samostatnej DPRO924 je IP55 pri správne uzavretej skrinke. |
Porovnanie variantov SUMO
| SUMO SU2000 | SUMO SU2000V | SUMO SU2000VV |
|---|---|---|
NICE SU2000 Sekčná brána do 35 m². 120 Nm. 7,5–16 ot./min. Vyšší moment. | NICE SU2000V Sekčná brána do 25 m². 82 Nm. 11–23,5 ot./min. Zvýšená rýchlosť. | NICE SU2000VV Sekčná brána do 15 m². 46 Nm. 19,5–42 ot./min. Najvyššie otáčky; menší moment. |
Vyššia rýchlosť znamená pri týchto variantoch menší dostupný moment. Všetky tri sú samostatné 24 V DC motory bez centrály; pre sekčnú bránu sa dopĺňa NICE DPRO924. Porovnajte potrebný moment na hriadeli, nie iba plochu alebo otáčky.
Obsah balenia SUMO SU2000VV
Samostatný motor s enkodérom, upevňovacia konzola, spojovací klin, montážne diely a lankové odblokovanie s ovládacím prvkom. DPRO924, rádio, fotobunky a reťazový prevod nie sú automaticky súčasťou motora.

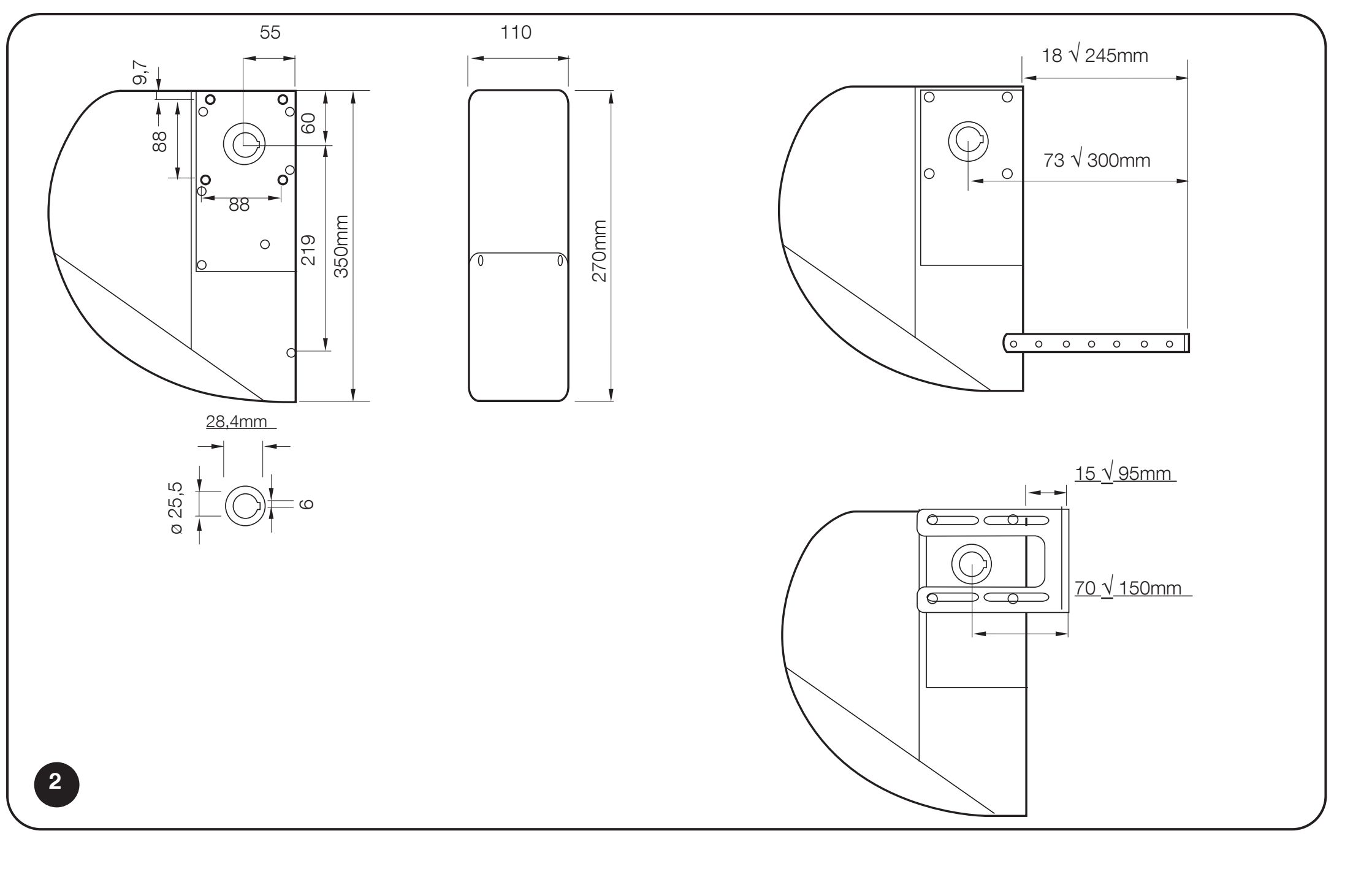

Montáž pohonu
Montáž, elektrické pripojenie a skúšky vykonáva odborne spôsobilý technik. Pred zásahom odpojte sieť aj záložnú batériu. Brána musí byť mechanicky bezpečná, správne vyvážená, s funkčnými pružinami, vedeniami a dorazmi. Pohon neopravuje ťažko idúcu bránu.
Priame osadenie na hriadeľ
Pohon NICE SUMO SU2000VV sa osádza priamo na hriadeľ sekčnej brány Ø 25,4 mm. Pre hriadele Ø 31,75 / 35 / 40 mm slúži NICE CRA9. Upevňovacia konzola je súčasťou balenia; kotvy do steny vyberte podľa podkladu. Rozmer otvoru v motore Ø 25,5 mm neznamená iný odporúčaný priemer hriadeľa.
- Demontujte kryt, pripravte priechodky a pri montáži pridržte odblokovaciu páku; zaistite ju v montážnej polohe podľa obrázka.
- Nasuňte motor na hriadeľ tak, aby drážky lícovali. Vložte spojovací klin a zaistite ho proti vysunutiu vhodnou objímkou.
- Priskrutkujte konzolu k pohonu a ukotvite ju k stene tak, aby pohon zostal rovnobežný so stenou.
- Uvoľnite montážne zaistenie odblokovacej páky, vráťte ju do prevádzkovej polohy a skontrolujte kryt aj odblokovanie.
Pri oceľovej konštrukcii použite skrutky M8 triedy 6.8 alebo A2-50. Kotvenie do iného podkladu musí bezpečne zniesť ťah 1 000 N; typ kotvy určí montážnik podľa konštrukcie.

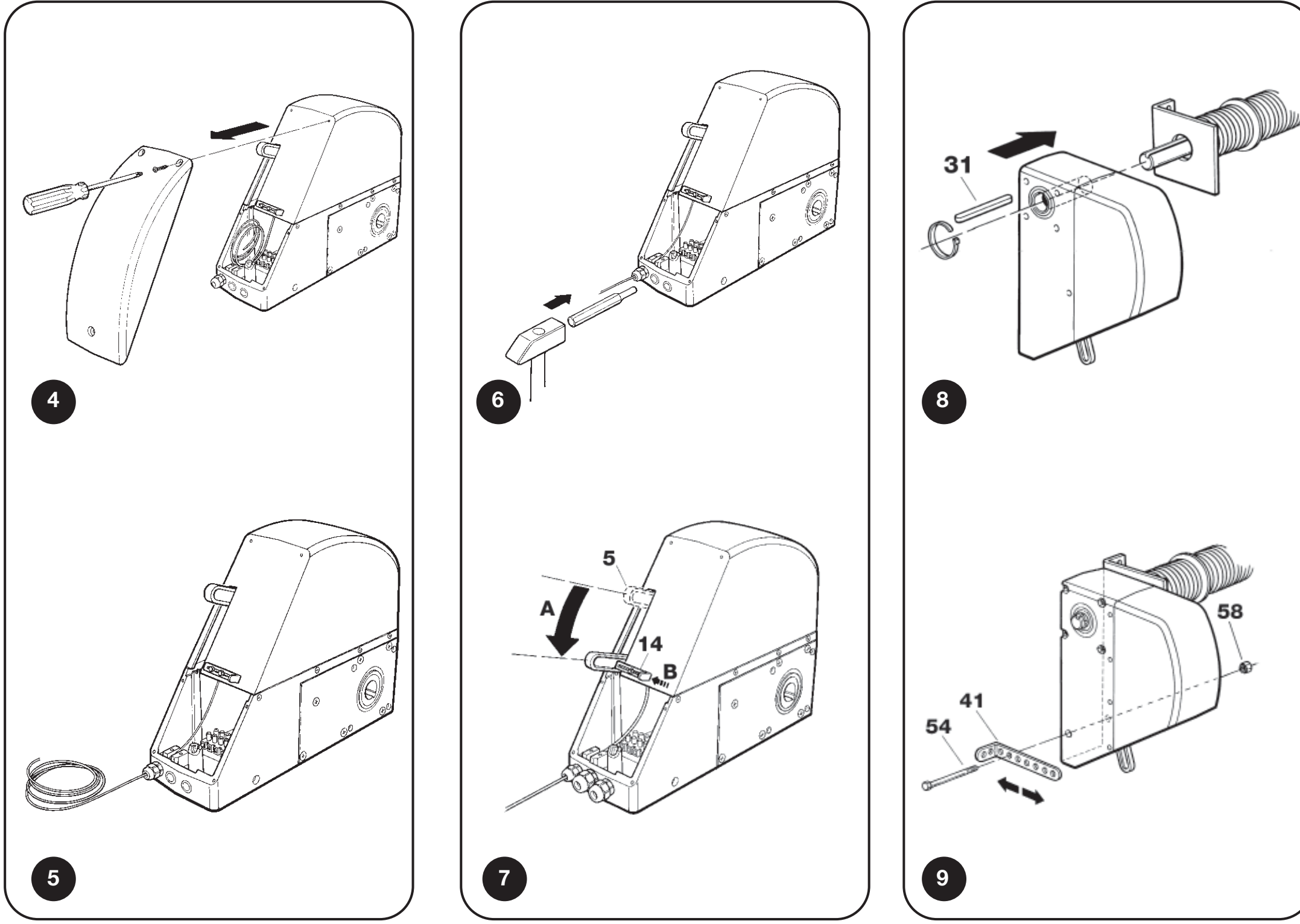

SUMO: priechodky, montážna poloha odblokovacej páky, klin a konzola
Osadenie mimo hriadeľa cez reťaz
Pri nedostatku miesta na priamu montáž sa používa hriadeľ s 18-zubovým kolieskom NICE CRA1 v pohone a koliesko na hriadeli brány. Prevod spája reťaz 1/2″ × 5/16″ NICE CRA3 (1 m) alebo NICE CRA4 (5 m), so spojkou NICE CRA2. Na upevnenie pohonu mimo osi slúžia konzoly NICE CRA8.
| Prevod | Komponenty a výsledok |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zubov). Bez redukcie otáčok. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zubov). Hriadeľ brány sa otáča pomalšie; potrebuje sa posúdiť prenášaný moment a konštrukcia brány. |
Kolieska musia byť v jednej rovine, reťaz správne napnutá a chránená proti zachyteniu ruky či odevu. Zmena prevodu nemení automaticky prípustnú plochu brány. Rozmery, vyváženie, zdvih a celá zostava sa posudzujú spolu.
Reťaz umiestnite aspoň 2,4 m nad podlahu a mimo dosahu; ak to nie je možné, použite ochranný kryt. Hriadeľ nesúci koliesko má pri zaťažení 4 000 N vykazovať priehyb najviac 2 mm.

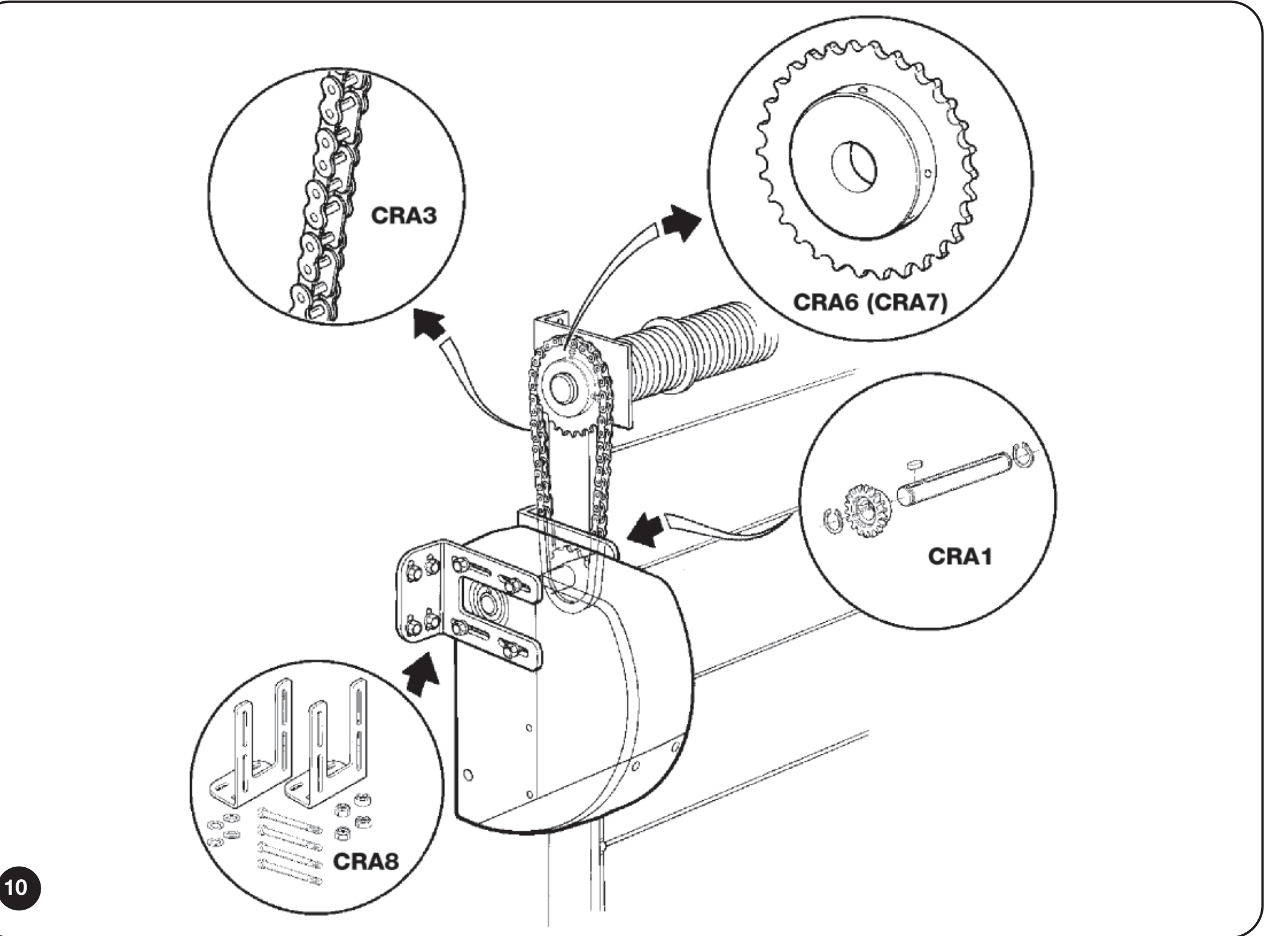

SUMO: zvislý reťazový prevod CRA1, CRA6 alebo CRA7 a konzoly CRA8

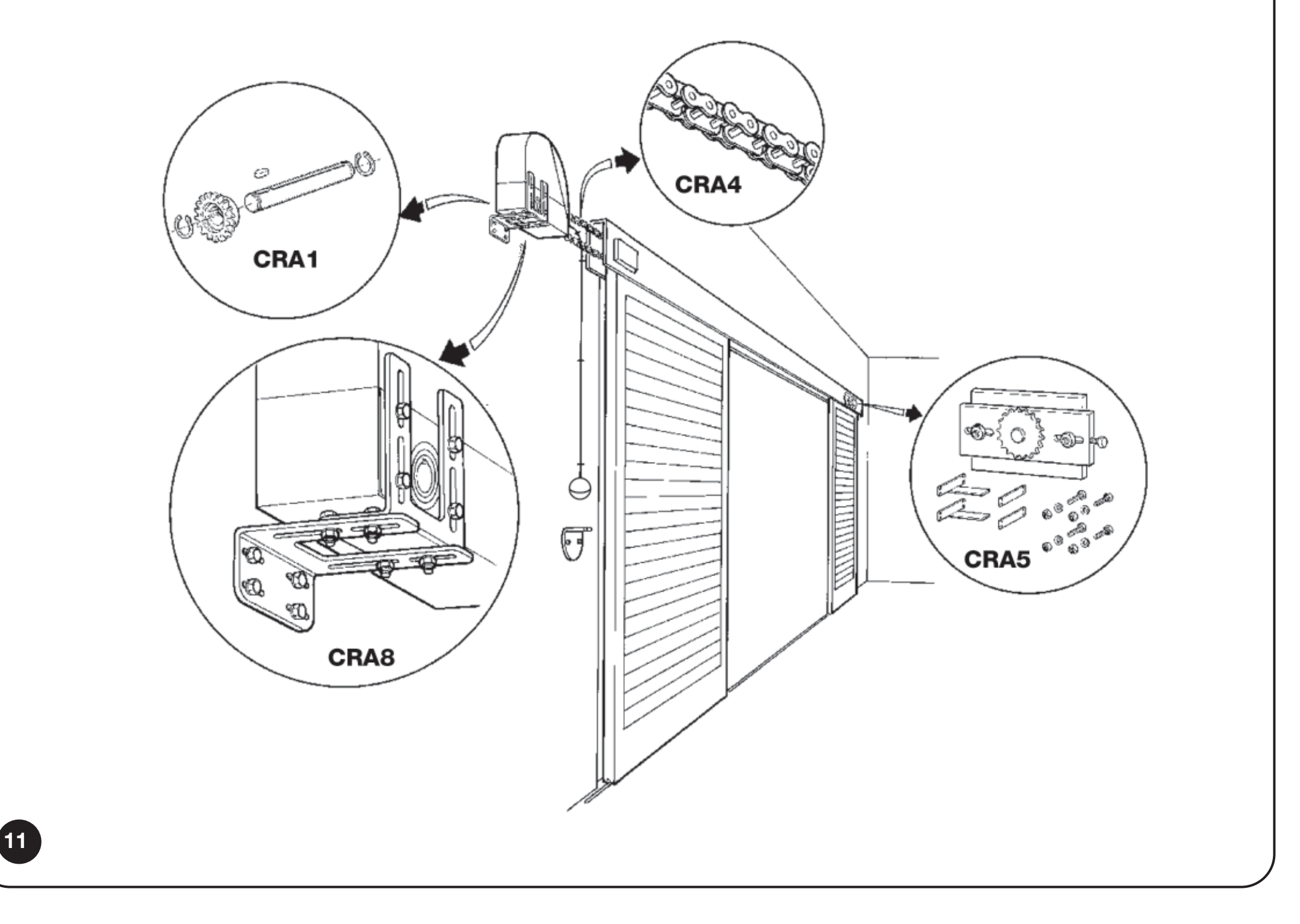

Reťazové riešenie závesnej posuvnej brány
Pri závesnej bráne tvorí obvod hriadeľ s kolieskom NICE CRA1, napinák s vratným kolieskom NICE CRA5, reťaz NICE CRA4 a spojky NICE CRA2. Krídlo sa uchytí na hornú alebo spodnú vetvu podľa smeru posuvu. Pri dvoch protibežných krídlach patrí jedno na hornú a druhé na spodnú vetvu.
Ide o individuálne navrhnutú reťazovú zostavu. Plošný limit sekčnej brány neurčuje prípustnú hmotnosť alebo dĺžku závesného krídla. Montážnik musí overiť odpor posuvu, prenos sily, dráhu, mechanické dorazy a ochranu miest zovretia.
SUMO: osadenie vodorovného reťazového obvodu závesnej brány
Ručné odblokovanie a návrat k motorovému chodu
SU2000VV používa dodané nylonové lanko s ovládačom, určené na odblokovanie z úrovne podlahy; vedenie môže mať najviac 6,5 m. Odblokujte len stojacu a vyváženú bránu.
- Potiahnite ovládač nadol do polohy 1 podľa obrázka.
- Bránu bezpečne premiestnite ručne.
- Pred elektrickým pohybom vráťte odblokovací mechanizmus do pôvodnej zaistenej polohy a overte spojenie prevodu.

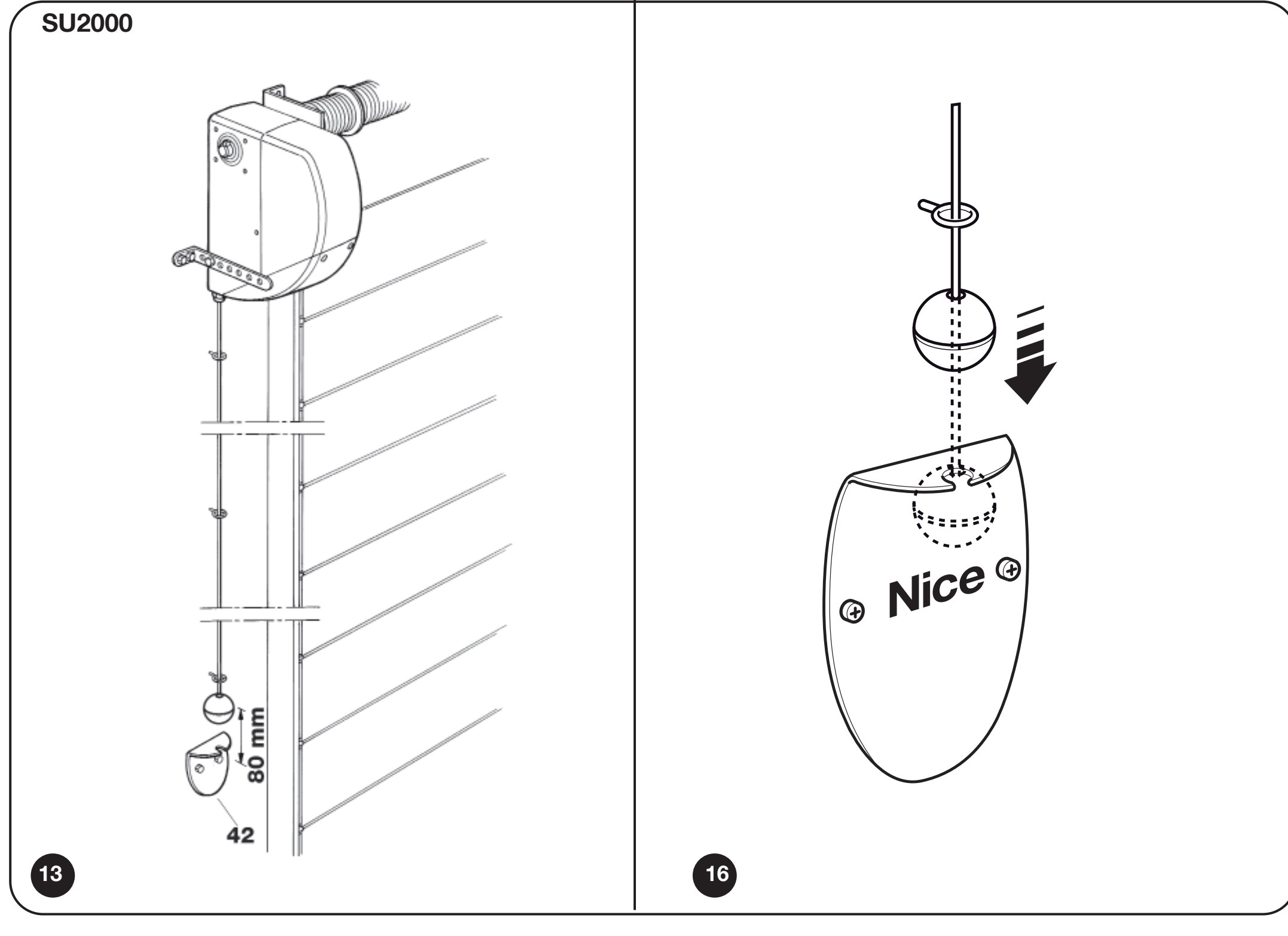

SUMO SU2000VV: lankové odblokovanie z podlahy, poloha 1 pre ručný chod
Vonkajšie odblokovanie sa rieši osobitne: NICE KA1 (oceľové lanko 6 m) a NICE KIO alebo NICE KIOMINI. Nie je to náhrada povinného správneho osadenia dodaného odblokovania; vedenie a mechanické napojenie musí montážnik prispôsobiť pohonu.
Pri SUMO s DPRO924 po ručnom presunutí treba obnoviť polohovú synchronizáciu. Ak bola centrála počas odblokovania zapnutá, zaznamená odblokovanie. Obnovenie sa vykoná dojazdom do uloženej úplne zatvorenej polohy; do synchronizácie sa otvára s držaním povelu. Bránu pritom sledujte a neobchádzajte bezpečnostné prvky.
Zapojenie SU2000VV s DPRO924
Pred prácou odpojte sieť aj PS224. Kábel motora a kábel enkodéra sú rozdielne obvody. DPRO924 riadi jeden motor SU2000VV na vyváženej sekčnej bráne.

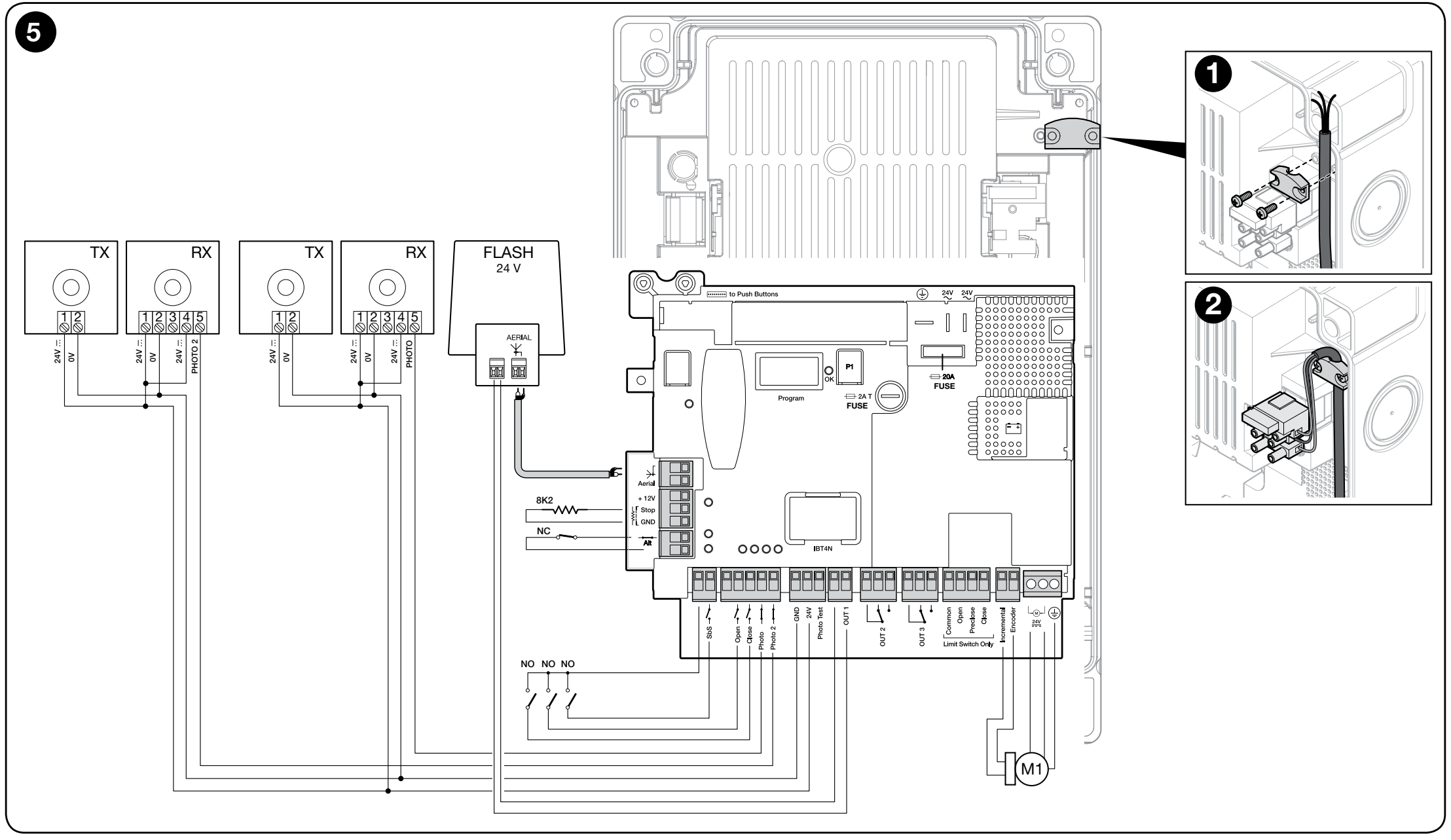

DPRO924: motor, inkrementálny enkodér, povely, reléové fotobunky, maják a bezpečnostný okruh
Kabeláž a dĺžky
| Vedenie | Kábel / maximum |
|---|---|
| Sieť do DPRO924 | 3 × 1,5 mm² / 30 m. Pri dlhšom vedení 3 × 2,5 mm² a ochranné uzemnenie pri automatizácii. |
| Motor | 3 × 2,5 mm² / najviac 10 m; motorové vodiče podľa svoriek motora, ochranný vodič podľa zapojenia konkrétnej zostavy. |
| Inkrementálny enkodér | 2 × 1 mm² / najviac 10 m; samostatne od silového vedenia. |
| Maják | 2 × 0,5 mm² / 20 m. |
| Fotobunky | 4 × 0,5 mm² / 20 m; konkrétne vetvy podľa vybranej schémy. |
| Povelový spínač | 2 × 0,25 mm² / 20 m alebo 4 × 0,5 mm². |
| Anténa | RG58 / najviac 10 m, odporúčané do 5 m. |
Svorky a polarita príslušenstva
| Svorka DPRO924 | Funkcia / zapojenie |
|---|---|
| MOTOR 1 / 2 / 3 | 1 a 2 – výstup 24 V DC pre motor; 3 – ochranné uzemnenie. Znamienko na motorovom výstupe sa mení so smerom pohybu. Na motorové svorky nepatrí sieť 230 V. |
| Incremental encoder | Dva signálne vodiče enkodéra; bez polarity. Nie pomocné napájanie. |
| GND (1) / 24 V (2) | 1 GND = mínus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, najviac 200 mA pre príslušenstvo spolu. |
| Phototest (3) | Testované kladné napájanie TX: 3 = plus (+), GND 1 = mínus (−); 24 V DC, max. 200 mA na výstupe Phototest. |
| Common / COM SBY | Kladný spoločný pól povelov, 24 V DC. Common pre SbS zostáva aktívny; COM SBY pre Open/Close/Photo/Photo2 sa pri Total Stand-by vypína. Nejde o GND. |
| SbS / Open / Close | Beznapäťové NO kontakty: SbS voči Common, Open a Close voči COM SBY. Samotné kontakty nemajú polaritu. |
| Photo / Photo2 | Beznapäťový NC kontakt fotobunky; zapojenie spoločného pólu závisí od Phototest alebo Stand-by. |
| STOP Safety Edge | Odporová 8,2 kΩ alebo optická OSE hrana. OSE: +12 V = plus, GND = mínus, SIG = signál. |
| ALT | NC bezpečnostný okruh. Otvorený kontakt blokuje chod. |
| OUT1 / OUT2 / OUT3 | OUT1 – maják 24 V do 25 W so samostatným blikaním; OUT2/3 – beznapäťové reléové kontakty do 3 A odporovej záťaže. Kontaktu OUT2/3 nepriraďujte fiktívne +/−. |
| LIGHT na doske veka | 1 = mínus (−), 2 = plus (+), 24 V DC, najviac 5 W; kábel do 2 m. Výstup nemá ochranu proti skratu. |
Svorkovnica priamo v SU2000VV
SU2000VV: 1/2 sú motor, 3/4 sú enkodér. Pripojte 1/2 na motorový výstup DPRO924 a 3/4 na vstup Incremental encoder. Označenie 3 na motore nie je PE. Podľa schémy SU2000VV sa tretí vodič trojžilového motorového kábla na strane motora ponecháva bezpečne izolovaný. Ochranné uzemnenie sieťového napájania DPRO924 je naďalej povinné.

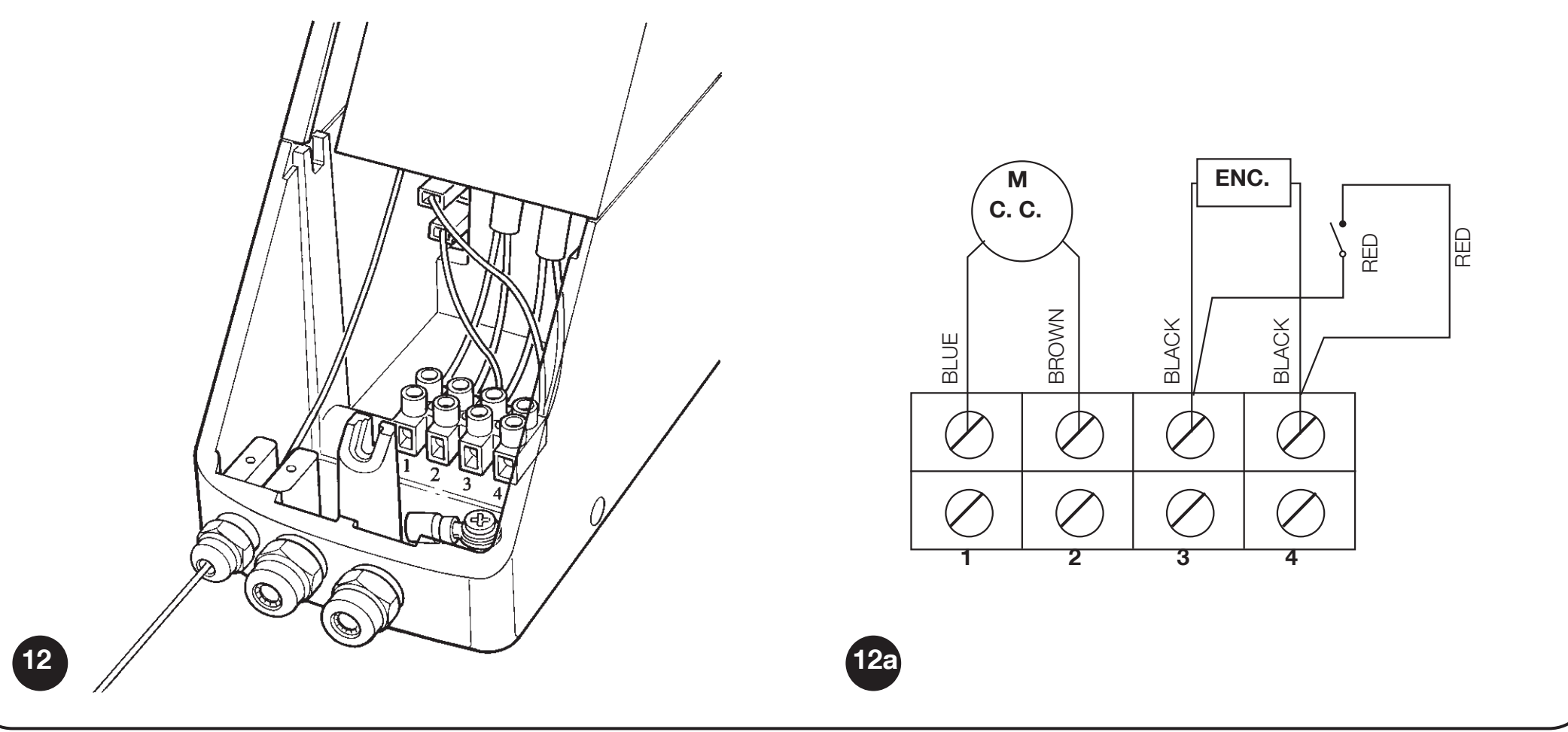

SUMO SU2000VV: svorky 1/2 motora a 3/4 enkodéra; tretí vodič motorového kábla bezpečne izolovaný
Fotobunky EPM s Phototest
DPRO924 používa NICE EPM s klasickým reléovým výstupom. Pri bezpečnostnej funkcii zapojte na EPM 4 COM a 5 NC; kontakt 3 NO nie je správny bezpečnostný kontakt.
| Zariadenie | Napájanie a kontakt |
|---|---|
| TX EPM | 1 = plus (+), 2 = mínus (−). V režime Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = mínus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2), RX 5 NC → Photo alebo Photo2. Kontakt 4/5 je beznapäťový; nepoužívajte kontakt 3 NO. |
| Dva páry | Každý priradiť správnemu vstupu. Ak sa navzájom rušia, zmeniť polohu alebo použiť vhodné optické clonky. Synchronizácia EPM cez SYNC vyžaduje AC napájanie; nepoužívať ju naslepo na DC výstupe centrály. |

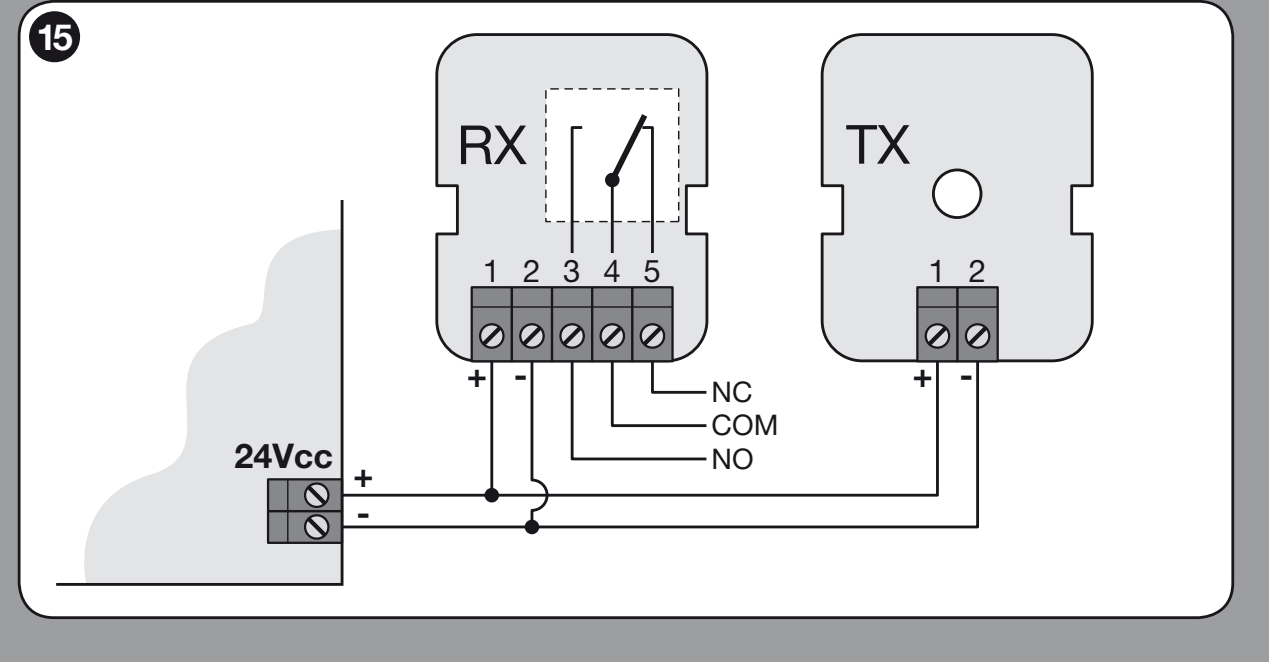

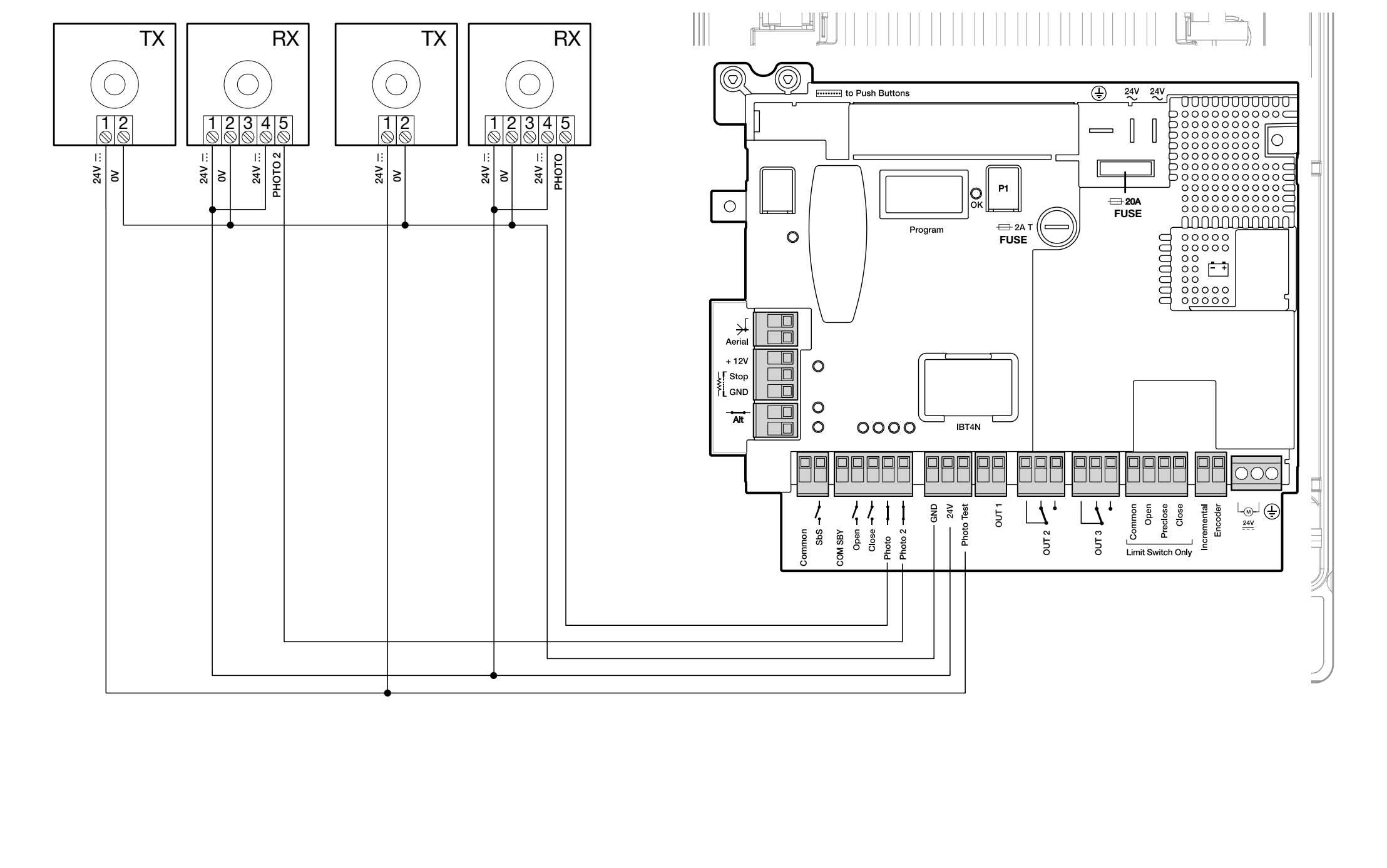

EPM: napájanie TX/RX 1 (+), 2 (−), reléové kontakty 4 COM a 5 NC
DPRO924: RX na GND/24 V a TX na GND/Phototest
Phototest kontroluje fotobunky pred pohybom. Po jeho zapojení naučte bezpečnostné zariadenia. Nepoužitý Photo alebo Photo2 sa v tejto schéme prepojí s Phototest; tým sa nenahrádza požadovaná ochrana brány.

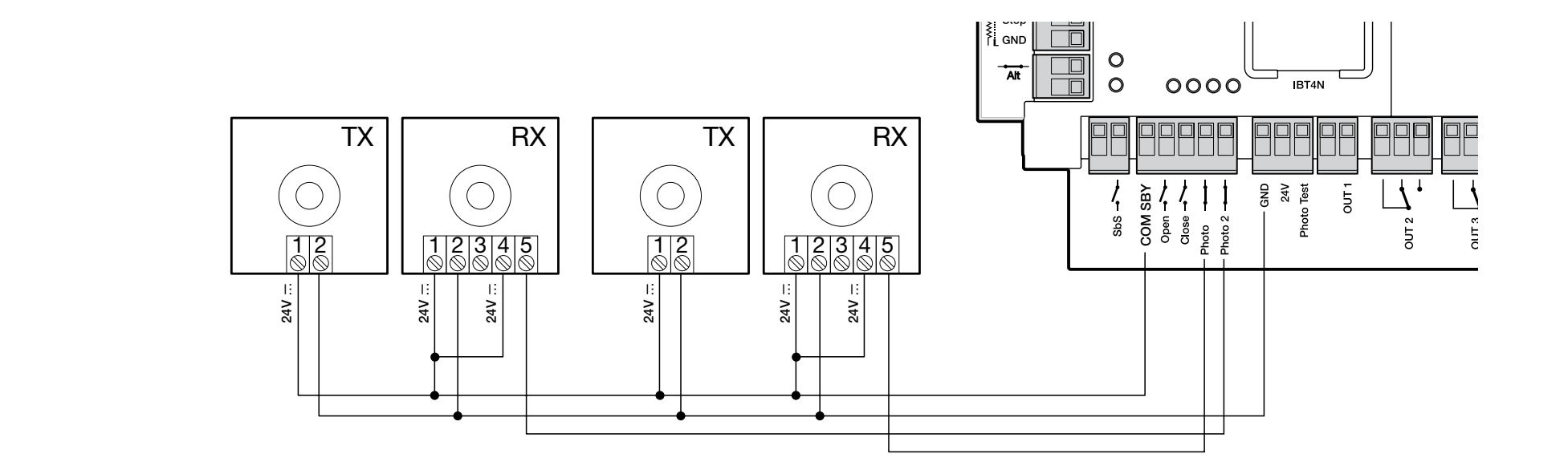

Alternatíva: Total Stand-by
Total Stand-by sa zapína cez Oview; po nastavenom čase, výrobne 1 min, zníži spotrebu vypnutím príslušenstva. TX 1 (+), RX 1 (+) a RX 4 COM → COM SBY; TX 2 (−) a RX 2 (−) → GND (1); RX 5 NC → Photo alebo Photo2. V tomto zapojení sa nevykonáva Phototest. Nepoužitý Photo/Photo2 sa prepája s COM SBY. Obe schémy nekombinujte.
DPRO924: samostatná alternatíva napájania fotobuniek pri Total Stand-by

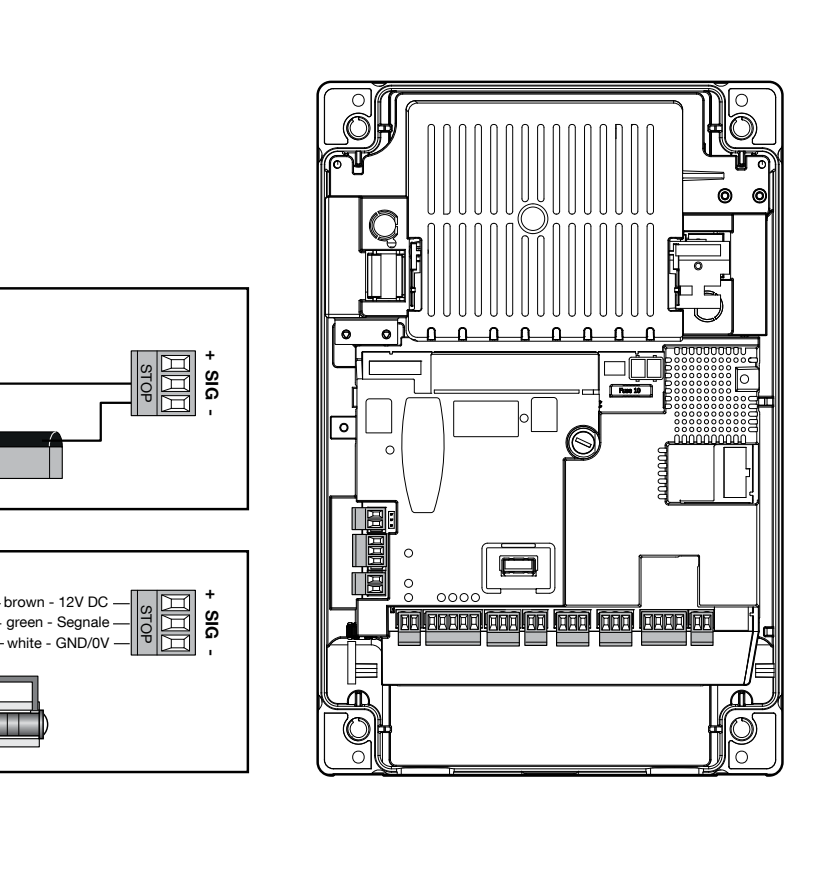

Citlivá hrana a bezpečnostný okruh
DPRO924: odporová hrana SIG/GND a optická OSE +12 V/SIG/GND
Pri poloautomatickom a automatickom chode sekčnej brány je potrebná aktívna bezpečnostná hrana. Automatický chod vyžaduje aj fotobunky. V režime s držaním povelu musí mať obsluha priamy výhľad na celú bránu; prístup k ovládaniu sa musí obmedziť podľa miesta montáže.
Odporová hrana 8,2 kΩ sa pripája medzi SIG a GND, bez polarity. Optická OSE podľa označenia: hnedý vodič na +12 V, zelený na SIG, biely na GND. Pri inom farebnom systéme rozhodujú označenia výrobcu hrany. NC kontakty sa pri tomto odporovom rozhraní spájajú do série s koncovým 8,2 kΩ odporom, NO paralelne s odporom; zapojenie musí zodpovedať bezpečnostnému návrhu. Po zmene zopakujte učenie. Odpor nesmie slúžiť na vyradenie požadovanej ochrany.
Výstražný maják a stavová kontrolka
Na OUT1 je určený NICE ELDC s vlastným blikaním, 24 V, najviac 25 W. OUT1 nie je pomocná dvojica GND/24 V; poradie pólov neodvodzujte z iných konektorov. Na samotnej dvojici napájania ELDC nie je v jeho schéme predpísané +/−. Anténu pripojte do rádia podľa jeho konektora.

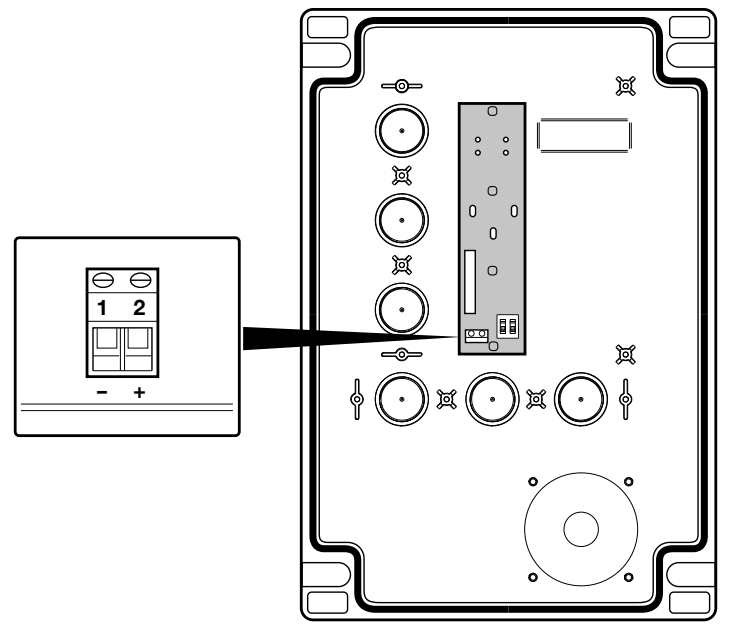

Stavová kontrolka na doske veka je samostatná: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Pri otvorenom bezpečnostnom reťazci zhasne, v bežnom stave bliká 0,5 s ON / 0,5 s OFF a pri chybe sleduje signalizáciu OK. Kábel môže mať najviac 2 m a výstup nie je chránený proti skratu.
DPRO924: LIGHT 1 (−), 2 (+) na tlačidlovej doske veka
Záložné napájanie a servisné rozhranie
NICE PS224 sa pripája do určeného batériového konektora DPRO924 až po dokončení montáže a programovania. Počet pohybov pri výpadku nie je pevný a závisí od brány a batérie. Oview sa pripája cez NICE IBT4N a umožňuje nastavenie síl, citlivosti, spomaľovacích bodov a diagnostiku. Príslušenstvo vyberajte pre DPRO924, nie pre starú A924.
Prvé spustenie DPRO924 so SUMO

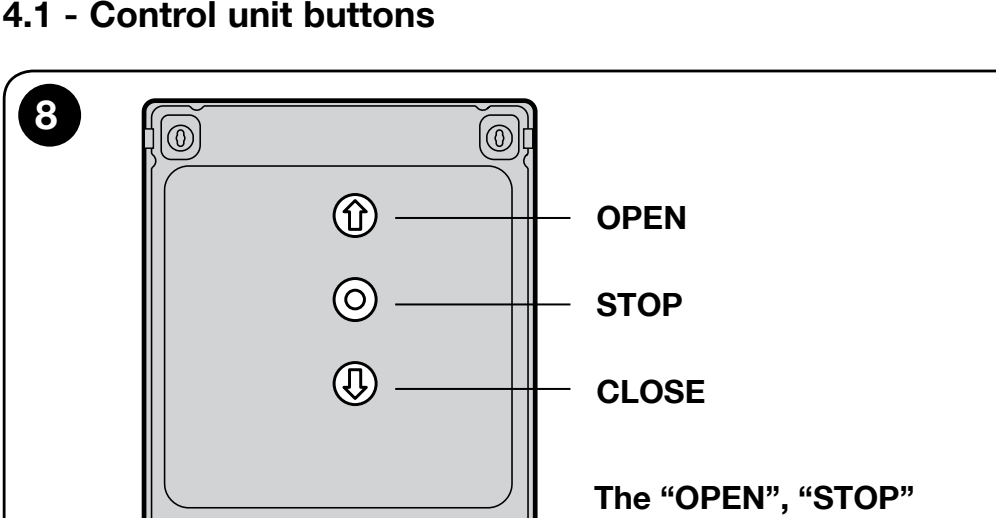

DPRO924: tlačidlá OPEN, STOP a CLOSE na veku skrinky
Na doske veka musia byť prepínače povoľujúce tlačidlá OPEN a CLOSE v polohe ON; STOP je stále aktívne. Pred učením má byť brána približne 50 cm nad podlahou, aby sa bezpečne preveril smer. Zelená OK bliká asi raz za sekundu, ALT/Photo/Photo2 musia zodpovedať zapojeniu.
1. Učenie bezpečnostných zariadení
Musí byť pripojené aspoň jedno bezpečnostné zariadenie. Učenie zariadení a polôh vykonajte hneď po sebe, bez prerušenia.
- Nastavte A1 ON; A2/A3/A4 OFF.
- Podržte STOP asi 3 s do trvalého červeného svetla OK; pustite.
- Po skončení dajte prepínače do OFF a bezprostredne pokračujte učením inkrementálneho enkodéra.
2. Polohy s inkrementálnym enkodérom
Ak vlastnú polohu čiastočného otvorenia neuložíte, predvolená poloha je 1/4 dráhy. Zmeniť ju možno pri učení alebo cez Oview.
- Nastavte B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- STOP držte asi 3 s do trvalého červeného svetla, potom pustite.
- OPEN posuňte bránu do požadovaného otvorenia pred mechanickým dorazom. Potvrďte STOP 3 s: jeden červený záblesk.
- CLOSE posuňte bránu do úplného zatvorenia. Potvrďte STOP 3 s: dva červené záblesky.
- Ak chcete vlastné čiastočné otvorenie, OPEN posuňte do tohto bodu a potvrďte STOP 3 s: tri červené záblesky. Inak prejdite ďalej.
- Dajte A1 OFF; A3/A4 zvoľte podľa prevádzkového režimu a potvrďte P1 aspoň 2 s.
Ak OPEN zatvára, zastavte, odpojte sieť aj batériu, vymeňte navzájom motorové vodiče na výstupe 1/2 a učenie začnite znova. Dvojicu enkodéra neprehadzujte kvôli smeru.
3. Učenie síl
Po polohách vykonávajte úplné otvorenia a zatvorenia bez prerušenia, až jednotka ukončí striedavé červené/zelené blikanie OK pri pohybe. Prerušený manéver sa nezapočíta. Počas učenia jednotka používa maximálnu silu: priestor musí byť pod dohľadom. Učenie zopakujte po zmene rýchlosti, spomaľovacích bodov alebo citlivosti. Po skončení vykonajte bezpečnostné skúšky.
Spomaľovacie body RA/RB jednotka najprv vypočíta; upravujú sa cez Oview. Po zmene spomaľovacích bodov zopakujte učenie síl.
Nastavenie režimov DPRO924

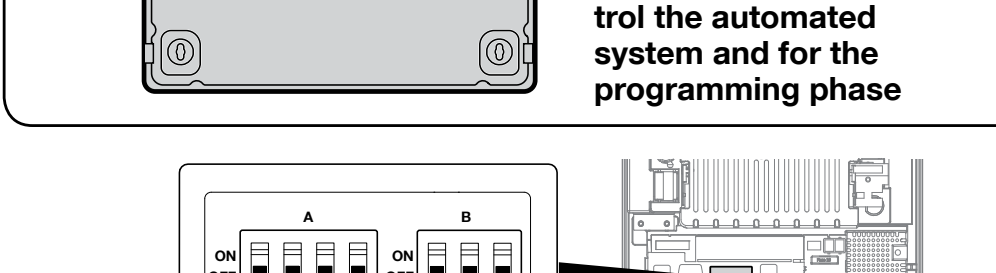

DPRO924: skupina DIP A (1–4) a DIP B (1–3)
Prepínače A a B sú na hlavnej doske. Po ich zmene OK môže striedavo blikať červeno/zeleno a jednotka povely odmieta: správnu konfiguráciu potvrďte P1 na 2 s, prípadne zopakujte učenie bezpečnostných zariadení. Ak sa tieto funkcie nastavujú cez Oview, príslušné DIP musia byť OFF.
DIP A – prevádzka
| Nastavenie | Význam |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Prítomnosť obsluhy: pohyb iba pri držaní povelu. |
| A1 ON, A3/A4 OFF | Učenie bezpečnostných zariadení a polôh. Pre SU2000VV nastavte aj A2 OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Priemyselný režim: poloautomatické otvorenie, zatvorenie s držaním povelu. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Poloautomatická prevádzka po naučení polôh. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatické zatváranie s uloženou pauzou. |
| A2 ON | Obrátenie absolútneho enkodéra; nepoužíva sa pre inkrementálny enkodér SU2000VV. |
DIP B – citlivosť, rýchlosť a motor
| Prepínač | Stav a význam |
|---|---|
| B1 – citlivosť | OFF vypnutá, ON zapnutá. ON znižuje silu zásahu pri prekážke; po zmene naučiť sily a vykonať meranie. |
| B2 – zmena rýchlosti | OFF bežná prevádzka; ON nastavovanie rýchlosti, OK rýchlo bliká oranžovo. |
| B3 – druh motora | OFF pre SU2000VV s enkodérom. ON je pre motor s elektromechanickými koncovými spínačmi. |
Automatické zatváranie – čas pauzy
- Po naučení polôh nastavte A3/A4 ON, A1/A2 OFF.
- Podržte P1 aspoň 2 s.
- Vyšlite OPEN a počkajte na úplné otvorenie.
- Od tejto chvíle počkajte požadovanú pauzu a vyšlite CLOSE. Čas sa uloží.
Pre zmenu pauzy dajte A4 OFF a potvrďte P1 2 s; tým sa pôvodná pauza zruší. Potom A4 ON, potvrďte P1 2 s a zopakujte otvorenie, čakanie a zatvorenie.
Rýchlosť pohybu a spomaľovania
Samostatne sa nastavuje otvorenie, spomalené otvorenie, zatvorenie a spomalené zatvorenie. Použiť možno Oview alebo tlačidlá dosky:
- B2 nastavte ON; OK rýchlo bliká oranžovo.
- Držte P1 a vyšlite OPEN alebo CLOSE podľa meneného smeru.
- So stlačeným P1 meníte aktuálny úsek: OPEN zvýši rýchlosť o 5 % na stlačenie, CLOSE ju zníži o 5 %. Zelená OK znamená bežný úsek, červená spomaľovanie.
- P1 pustite; pre ďalší pohyb začnite znovu jeho podržaním.
- Vráťte B2 OFF, dokončite učenie síl a vykonajte skúšky.
Pri držaní P1 je vyradená prúdová kontrola. Tento zásah patrí montážnikovi s dohľadom nad bránou; nepoužíva sa na skúšanie sily proti prekážke.
Diaľkové ovládanie a anténa
Pri podporovanom prijímači v rozšírenom režime 2 slúži povel 13 na elektronické odblokovanie automatizácie. Ide o zrušenie elektronického zablokovania automatizácie; prevod sa tým mechanicky neuvoľní. Priradenie tlačidla vykonajte podľa návodu konkrétneho prijímača.
Rádiový prijímač sa vkladá do zásuvky SM pri odpojenej sieti aj batérii. Výbavu samostatného pohonu nezamieňajte s hotovou sadou: prijímač a vysielače vyberte podľa skutočne dodanej zostavy.
NICE OXIBD podporuje jednosmerné aj obojsmerné ovládače; vhodným jednosmerným vysielačom je NICE MYGO4. Starší osadený prijímač môže používať iné kódovanie. Rovnaká frekvencia 433,92 MHz sama osebe nestačí.
V bežnom režime 1 sú výstupy prijímača: 1 – krokovanie, 2 – čiastočné otvorenie, 3 – otvorenie, 4 – zatvorenie. Režim 2 umožňuje uložiť jednotlivé tlačidlo na vybraný povel. Presné párovanie a mazanie robte podľa návodu konkrétneho prijímača OXIBD; tlačidlá riadiacej jednotky nevymazávajú rádiovú pamäť prijímača.
Pri OXIBD pripájajte anténu do konektora prijímača podľa zapojenia antény OXIBD. Stredný vodič koaxiálu patrí na signál, tienenie na zem antény. Nejde o napájacie +/−.
Diagnostika DPRO924
Po zapnutí signalizuje zelená OK dvoma pomalými zábleskami motor s inkrementálnym enkodérom. Červený jeden pomalý záblesk potvrdzuje naučenú 8,2 kΩ hranu, dva OSE. Rýchle zelené blikanie po zapnutí môže znamenať nenaučenú pamäť.
| Červená OK | Príčina a kontrola |
|---|---|
| 2 záblesky | Fotobunka: prekážka, optika alebo reléové zapojenie. |
| 3 záblesky | Sila, citlivosť alebo blokovaný enkodér: overiť mechanický odpor a kábel enkodéra. |
| 4 záblesky | STOP/ALT alebo odblokovanie: zaistiť motor a preveriť bezpečnostný okruh. |
| 5 zábleskov | Vnútorné parametre: stlačiť STOP na veku, počkať aspoň 30 s. Pri trvaní poruchy servis, prípadne reset a nové učenie. |
| 6 zábleskov | Prekročený povolený počet manévrov za hodinu: počkať niekoľko minút na uvoľnenie obmedzenia. |
| 7 zábleskov | Vnútorná elektrická chyba: STOP, odpojenie všetkých zdrojov a odborná kontrola dosky/kabeláže. |
| 8 zábleskov | Trvalý vstupný povel: odstrániť zablokovaný kontakt. |
| 9 zábleskov | Automatizácia elektronicky zablokovaná: cez podporovaný prijímač použiť povel 13 na odblokovanie; rádiové povely. |
| Ďalšia signalizácia OK | Riešenie |
|---|---|
| Červená svieti + 8 zelených zábleskov | Chýba enkodérový signál. STOP a kontrola samostatného kábla enkodéra. |
| Červená svieti + 10 zelených zábleskov | Prekročený čas pohybu. STOP, overiť mechaniku a polohy; čas sa upravuje cez Oview. |
| Červená/zelená striedavo v pokoji | Zmenené DIP: overiť konfiguráciu a potvrdiť P1 aspoň 2 s. |
| Červená/zelená striedavo pri pohybe | Prebieha učenie síl; dokončiť úplné manévre. |
| Rýchla oranžová | B2 je ON; dokončiť nastavenie rýchlosti a dať B2 OFF. |
Vymazanie pamäte DPRO924
Reset vymaže nastavenia, polohy a naučené bezpečnostné zariadenia. Pamäť zásuvného rádiového prijímača je samostatná.
- Pri stojacej bráne dajte A1/A2/A3/A4 ON; OK rýchlo bliká oranžovo.
- Držte STOP asi 3 s do trvalej červenej OK; pustite.
- Po resete OK rýchlo bliká oranžovo. Všetky DIP A vráťte OFF; OK bliká zeleno.
- Nastavte správny typ motora, zopakujte učenie bezpečnostných zariadení, polôh, síl a skúšky.
Kontrola pred odovzdaním brány
- Pri odblokovanom pohone skontrolujte plynulý pohyb a vyváženie. Ručná skúška vyžaduje silu najviac 225 N. Táto sila nie je krútiaci moment motora ani prípustná nárazová sila.
- Po zablokovaní vyskúšajte otvorenie, zatvorenie a STOP; brána sa nesmie priečiť ani narážať za uložené koncové polohy.
- Otestujte každý pár fotobuniek pri TX, pri RX aj v strede lúča, napríklad valcom Ø 5 cm a dĺžky 30 cm. Skontrolujte skutočnú reakciu brány.
- Otestujte citlivú hranu, bezpečnostný okruh a núdzové odblokovanie. Nárazové sily musí montážnik zmerať vhodným meradlom; po zmene sily alebo citlivosti skúšku zopakuje.
- Bránu odovzdajte až po úspešných skúškach s označením, pokynmi na odblokovanie a plánom údržby. Prechádzajte len cez úplne otvorenú a stojacu bránu.
Údržba pohonu a brány
Pri každej plánovanej kontrole odpojte sieť aj batériu. Skontrolujte konzolu, kotvy, klin, hriadeľ, odblokovanie, vodiace časti a vyváženie; pri reťazi aj napnutie, opotrebenie a potrebné mazanie. Pohon používajte len s funkčnými mechanickými dorazmi a ochrannými prvkami.
Výrobca pri bežnej rezidenčnej prevádzke odporúča odbornú kontrolu každých 6 mesiacov. Pri častejšom používaní interval prispôsobí montážnik; fotobunky EPM kontrolujte a čistite najneskôr každých 6 mesiacov. Po servise zopakujte skúšky. Poruchu pružín či nosných lán rieši odborník, nie zvýšenie motorovej sily.
Technické parametre SUMO SU2000VV
| Parameter | Hodnota |
|---|---|
| Riadenie | Samostatná NICE DPRO924; nie je súčasťou SU2000VV. |
| Motorové napájanie | 24 V DC; pracovný rozsah 15–36 V DC. |
| Motorový odber / príkon | 13 A DC / 500 W. Nie je to prúd zo siete 230 V. |
| Krútiaci moment | 46 Nm. |
| Otáčky | 19,5–42 ot./min; nastavenie podľa riadenia a zostavy. |
| Plocha sekčnej brány | Najviac 15 m². |
| Pracovný cyklus | 50 %. |
| Krytie / teplota | SU2000VV IP44; −20 až +50 °C. |
| Hriadeľ / otvor | Hriadeľ Ø 25,4 mm; otvor v motore Ø 25,5 mm. |
| Rozmery / hmotnosť | 350 × 270 × 110 mm / 10,5 kg. |
| Tepelná trieda izolácie motora | Trieda B. |
Rozmery SUMO SU2000VV, hriadeľový otvor a rozsah konzoly
Napájanie a limity DPRO924
| Parameter | Hodnota |
|---|---|
| Sieťové napájanie | 230 V AC, 50/60 Hz; trieda I, uzemnenie. |
| Maximálny sieťový príkon | 500 W. |
| Výstup príslušenstva | 24 V DC −30 % / +50 %, 200 mA; polarita a svorky. |
| Záloha | NICE PS224. |
| Poistky | F2 T2 A; F1 automobilová 20 A. Rovnaký typ a hodnota po odstránení príčiny. |
| Skrinka | IP55 pri správnom uzatvorení; 310 × 210 × 125 mm, približne 4 kg. |
360° zobrazenie pohonu
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
