NICE Soon SO2000 - pohon sekčnej garážovej brány do plochy max. 20m2 a výšky max. 5m
| Dostupnosť produktu: | do 3 dní | Tovar štandardne expedujeme do 3 dní. |
|---|
do 3 dní
433,87 € s DPH
| Hmotnosť |
|---|
| 11 kg |
Popis produktu NICE Soon SO2000 - pohon sekčnej garážovej brány do plochy max. 20m2 a výšky max. 5m
NICE SOON SO2000 je hriadeľový pohon sekčnej garážovej brány do 20 m² a orientačnej výšky 5 m. Má 24 V DC motor, vstavanú riadiacu jednotku NICE SOA2R10 s BlueBUS, magnetický enkodér a sprievodné LED osvetlenie. Celý pohon sa napája zo siete 230 V AC.
Pohon je nevratný a pri výpadku napájania sa odblokuje dodanými lankami. Enkodér sleduje polohu; otvorenú a zatvorenú polohu treba naučiť. Mechanické dorazy a správne vyváženie brány sú naďalej potrebné.
| Rýchla navigácia | |
|---|---|
| Výber pohonu | Príslušenstvo |
| Balenie | Montáž |
| Odblokovanie | Zapojenie |
| Prvé spustenie | Nastavenia |
| Ovládače | Diagnostika |
| Reset | Údržba |
| Parametre | Manuál PDF |
Príslušenstvo a výber riadenia
SOA2R10 je vstavaná v SOON SO2000. Samostatná DPRO924 sa k tomuto vyhotoveniu nepridáva. Zapojenie a nastavenie nižšie platí pre SOA2R10; pri inom označení dosky použite návod osadenej jednotky.
| Čo | Prečo | Typ |
|---|---|---|
| Fotobunky | Ochrana prejazdu; dvojvodičové zapojenie bez polarity. | |
| Výstražný maják | Upozorňuje na pohyb; nastavenie FLASH. | |
| Rádio a ovládač | Ovládanie vysielačom; zásuvka SM a párovanie. | |
| Záložná batéria | Pohyb pri výpadku siete; montáž do pohonu. | |
| Priamy hriadeľ | Prispôsobenie priemerov 31,75 / 35 / 40 mm. | |
| Reťazový prevod | Osadenie mimo osi; voľba prevodu a konzol. |
Kedy zvoliť SOON SO2000
Pohon je vhodný pre vnútorné použitie na vyváženej sekčnej bráne, keď chcete riadenie priamo v motore a pohon bez stropnej koľajnice. IP40 znamená ochranu pre vnútornú montáž. Odpor vedení, pružiny, vietor či námraza rozhodujú o vhodnosti viac než samotná plocha.
| Podmienka | Hodnota |
|---|---|
| Plocha sekčnej brány | Najviac 20 m². |
| Orientačné rozmery | Výška do 5 m, šírka do 4 m; overiť konkrétnu bránu. |
| Krútiaci moment | Maximálny 50 Nm; menovitý 30 Nm. |
| Otáčky výstupu | Maximálne 30 ot./min; menovité 18 ot./min. Rýchlosť krídla závisí aj od priemeru bubna a prevodu. |
Počet cyklov podľa odporu pohybu
Jeden cyklus je úplné otvorenie a zatvorenie. Intenzívna prevádzka má tieto podmienky:
| Sila na ručný pohyb | Cyklov/h | Po sebe |
|---|---|---|
| Do 120 N | 20 | 35 |
| 120–180 N | 18 | 33 |
| 180–220 N | 15 | 30 |
Na hranici pásma použite nižší limit. Tepelný obmedzovač sleduje zaťaženie a dĺžku pohybu; po jeho zásahu nechajte pohon vychladnúť. Údaj 15 cyklov/h v technických parametroch sa vzťahuje na 3 m bránu pri menovitom momente. Nie je to prísľub pre ľubovoľnú zostavu.
Čo obsahuje pohon
SOON: motor, lankové odblokovanie, konzola a montážne spojovacie diely

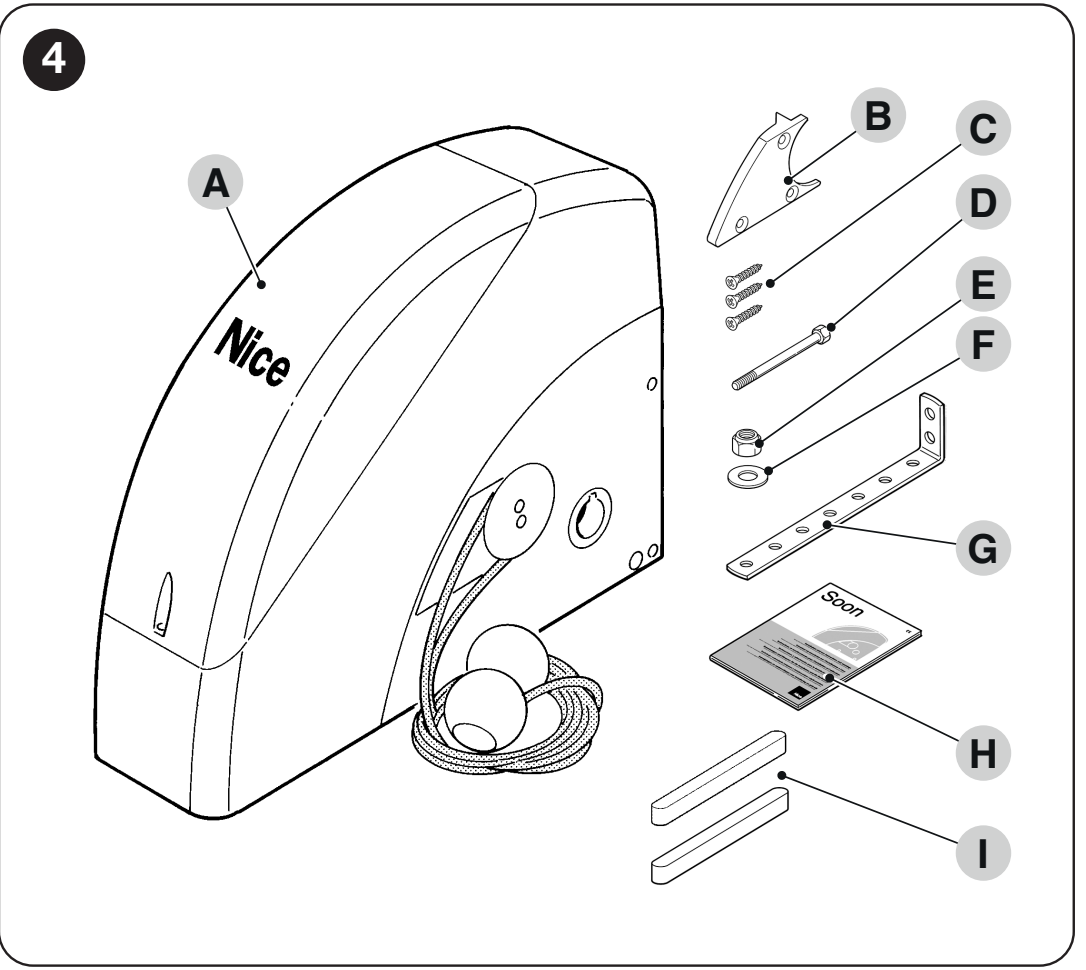

| Diel | Účel |
|---|---|
| Motor s riadením | SOON SO2000 s doskou SOA2R10 a osvetlením. |
| Odblokovanie | Lankové odblokovanie; lanká dĺžky 4 m a vodiaci diel pre vodorovné osadenie. |
| Upevnenie | Konzola, skrutka M8 × 130, samosvorná matica M8, podložka D8, 3 samorezné skrutky a 2 spojovacie kliny. |
| Montážny návod | Pokyny k pohonu. Kotvy do steny, prevod CRA, fotobunky, rádio a batéria sa volia podľa zostavy. |
Montáž pohonu
Montáž, elektrické pripojenie a skúšky vykonáva odborne spôsobilý technik. Pred zásahom odpojte sieť aj záložnú batériu. Brána musí byť mechanicky bezpečná, správne vyvážená, s funkčnými vedeniami a dorazmi. Pri sekčnej bráne skontrolujte aj pružiny a nosné laná. Pohon neopravuje ťažko idúcu bránu.
Priame osadenie na hriadeľ
Pohon NICE SOON SO2000 sa osádza priamo na hriadeľ sekčnej brány Ø 25,4 mm. Pre hriadele Ø 31,75 / 35 / 40 mm slúži NICE CRA9. Upevňovacia konzola je súčasťou balenia; kotvy do steny vyberte podľa podkladu. Rozmer otvoru v motore Ø 25,5 mm neznamená iný odporúčaný priemer hriadeľa.
- SOON montujte so zatvorenou bránou. Nasuňte pohon na hriadeľ a vložte dodaný spojovací klin.
- Priskrutkujte konzolu k pohonu dodanou skrutkou, maticou a podložkou. Konzolu spoľahlivo ukotvite k nosnej stene.
- Pri vodorovnej polohe namontujte dodaný vodiaci diel odblokovacích laniek tromi skrutkami a veďte lanka podľa obrázka. Lanká musia zostať dostupné.
- Pred učením skontrolujte polohu enkodéra a voľnú dráhu. Použiteľný rozsah enkodéra je 5–95 %; krajné polohy sa musia zmestiť dovnútra tohto rozsahu.

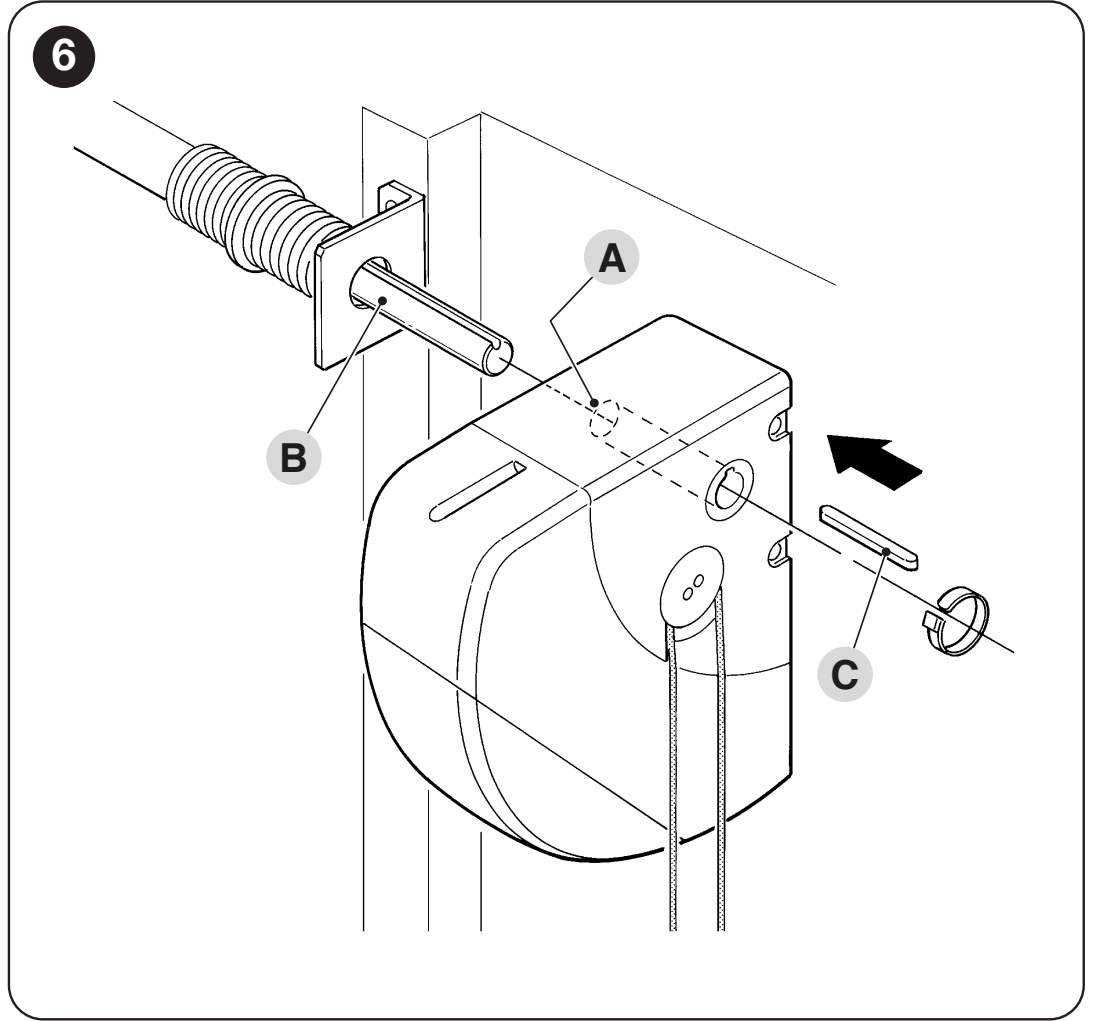

SOON: nasunutie pohonu na hriadeľ a vloženie spojovacieho klinu

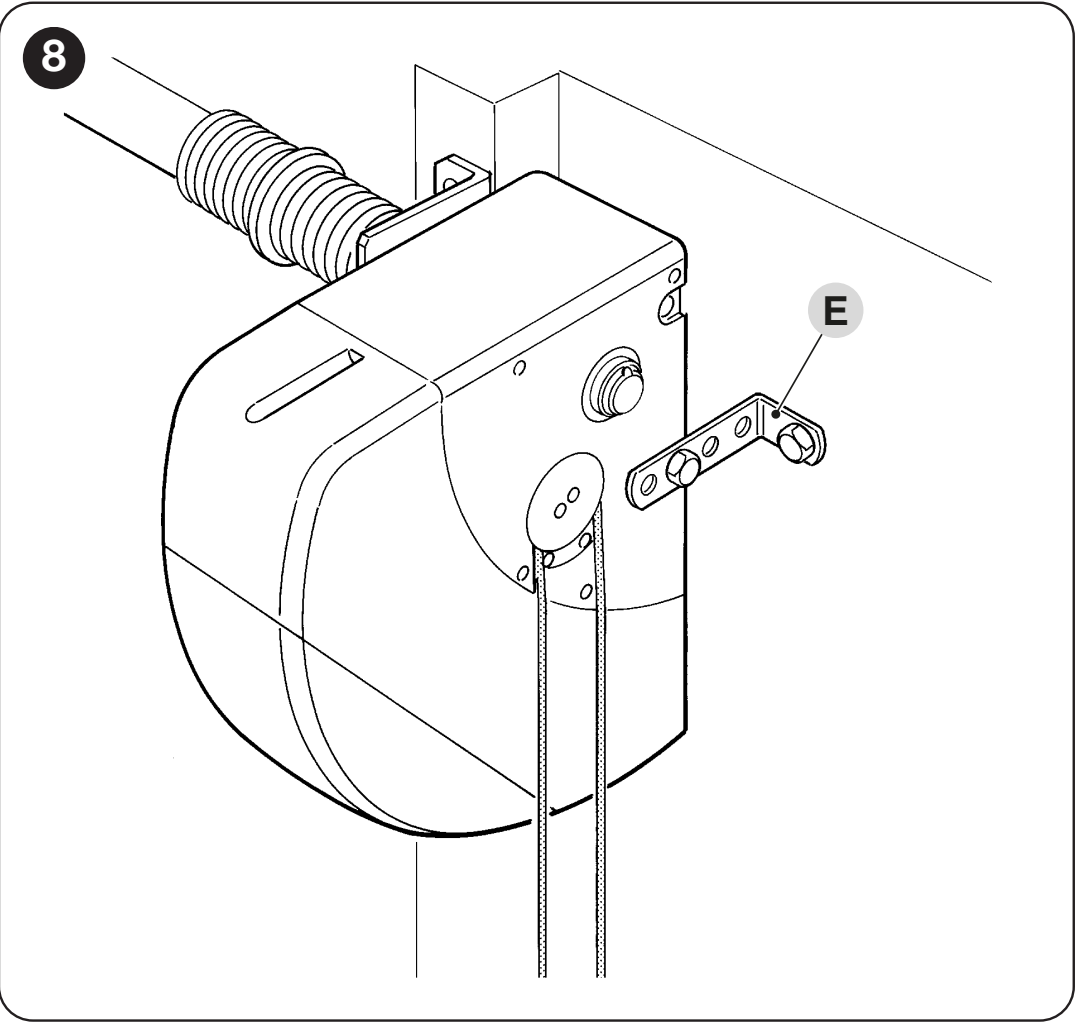

SOON: ukotvenie dodanej konzoly do steny

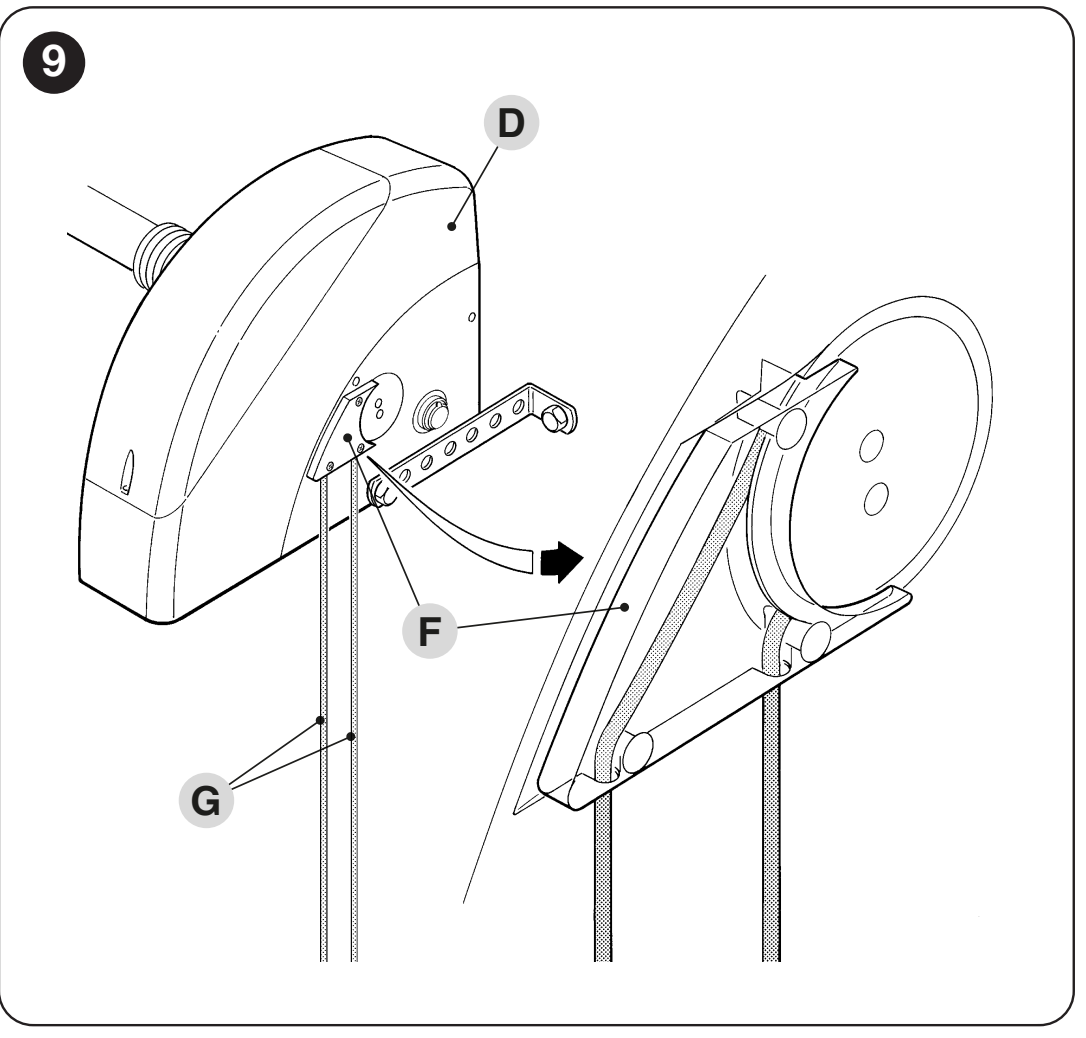

SOON vo vodorovnej polohe: vedenie odblokovacích laniek
Osadenie mimo hriadeľa cez reťaz
Pri nedostatku miesta na priamu montáž sa používa hriadeľ s 18-zubovým kolieskom NICE CRA1 v pohone a koliesko na hriadeli brány. Prevod spája reťaz 1/2″ × 5/16″ NICE CRA3 (1 m) alebo NICE CRA4 (5 m), so spojkou NICE CRA2. Na upevnenie pohonu mimo osi slúžia konzoly NICE CRA8.
| Prevod | Komponenty a výsledok |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zubov). Bez redukcie otáčok. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zubov). Hriadeľ brány sa otáča pomalšie; potrebuje sa posúdiť prenášaný moment a konštrukcia brány. |
Kolieska musia byť v jednej rovine, reťaz správne napnutá a chránená proti zachyteniu ruky či odevu. Zmena prevodu nemení automaticky prípustnú plochu brány. Rozmery, vyváženie, zdvih a celá zostava sa posudzujú spolu.
Reťazové riešenie závesnej posuvnej brány
Zapojenie a učenie SOON na tejto stránke sa vzťahuje na sekčnú bránu. Reťazová zostava závesnej brány vyžaduje samostatné posúdenie vhodného pohonu.
Pri závesnej bráne tvorí obvod hriadeľ s kolieskom NICE CRA1, napinák s vratným kolieskom NICE CRA5, reťaz NICE CRA4 a spojky NICE CRA2. Krídlo sa uchytí na hornú alebo spodnú vetvu podľa smeru posuvu. Pri dvoch protibežných krídlach patrí jedno na hornú a druhé na spodnú vetvu.
Ide o individuálne navrhnutú reťazovú zostavu. Plošný limit sekčnej brány neurčuje prípustnú hmotnosť alebo dĺžku závesného krídla. Montážnik musí overiť odpor posuvu, prenos sily, dráhu, mechanické dorazy a ochranu miest zovretia.
Ručné odblokovanie pri výpadku prúdu
Odblokujte len stojacu, správne vyváženú bránu. Nikdy ju neuvoľňujte pri poškodených pružinách alebo ak môže spadnúť.
- Potiahnite ovládač/lanko A podľa obrázka. Pohon sa uvoľní.
- Bránu presuňte ručne bez násilia.
- Pre návrat k motorovému pohybu potiahnite ovládač/lanko B. Overte opätovné zaistenie.

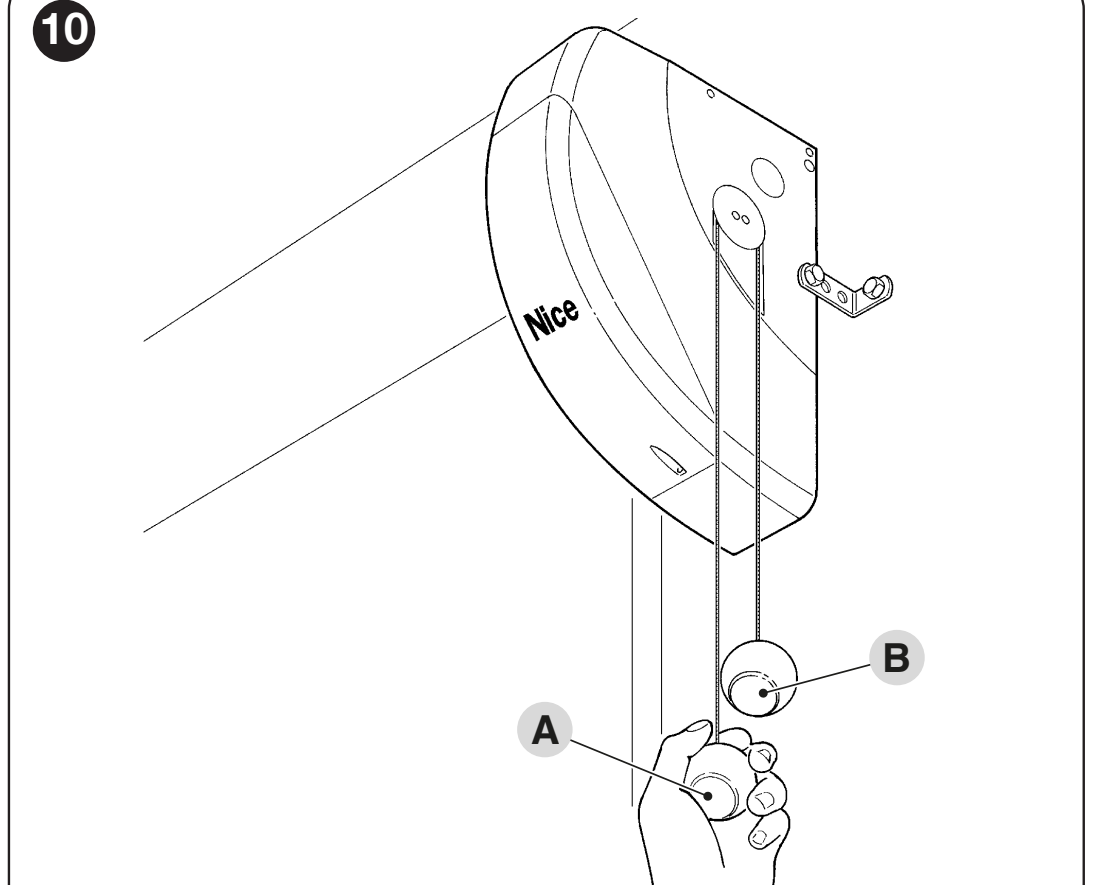

SOON: A odblokuje prevod, B ho opäť zablokuje
Zapojenie SOA2R10
Pred otvorením krytu odpojte 230 V aj PS124. Riadiaca jednotka je priamo v pohone. Káble veďte cez priechodky, oddeľte sieťové vedenie od signálov a pripojte ochranné uzemnenie.

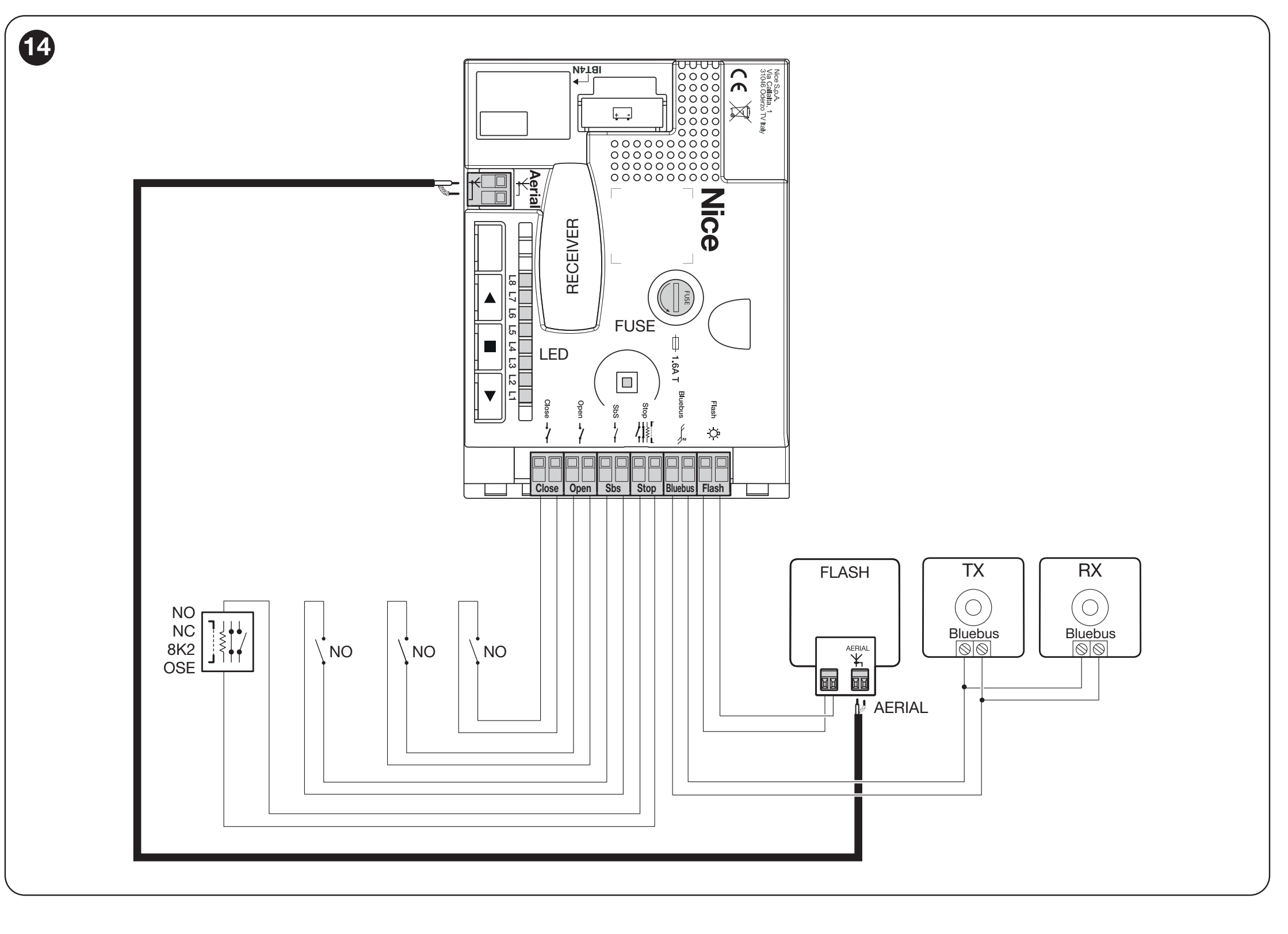

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, anténa, SM a IBT4N
Kabeláž a maximálne dĺžky
| Vedenie | Kábel / dĺžka |
|---|---|
| Sieť 230 V AC | 3 × 1,5 mm² / 30 m; pri väčšej dĺžke 3 × 2,5 mm² a uzemnenie pri pohone. |
| FLASH | 2 × 1 mm² / 20 m. |
| BlueBUS | 2 × 0,5 mm² / 30 m; medzi 30–50 m použite 2 × 1 mm². |
| Kľúčový spínač | 2 vedenia 2 × 0,5 mm² / 50 m, prípadne jedno 4 × 0,5 mm². |
| Citlivá hrana | 2 × 0,5 mm² / 20 m; pri OSE rešpektujte vlastný vodičový systém. |
| Anténa | RG58 / najviac 20 m, odporúčané menej než 5 m. |
Svorky a pomocné napájanie
| Svorka | Pripojenie |
|---|---|
| BlueBUS | Dvojvodičové napájanie a komunikácia kompatibilných zariadení; bez polarity, najviac 12 jednotiek BlueBUS. Nejde o voľný 24 V výstup. |
| STOP | Bezpečnostné zariadenie NO, NC, 8,2 kΩ alebo podporovaná optická hrana; podmienky zapojenia. |
| SbS / OPEN / CLOSE | Beznapäťové NO kontakty: krokovanie / otvorenie / zatvorenie. Žiadne cudzie napätie, samotný kontakt nemá polaritu. |
| Pomocné + / − | + pravá svorka dvojice SbS, − ľavá svorka dvojice STOP v orientácii detailu nižšie. 24 V DC, −30 % / +50 %, najviac 100 mA spolu. Nezamieňať s celými dvojicami povelových vstupov. |
| SM / IBT4N | SM pre zásuvný prijímač; IBT4N pre rozhranie BusT4 a programátor. |
| FLASH | Výstup sa mení podľa zvoleného režimu; napätie a limity nižšie. |

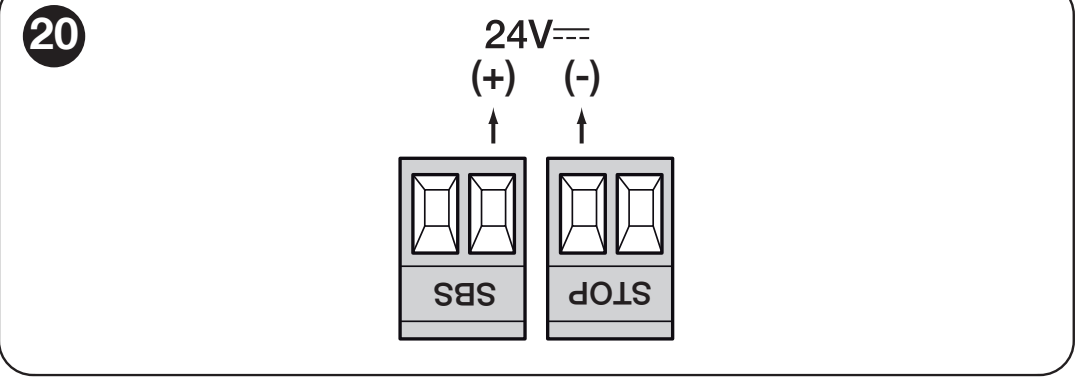

Pomocné napájanie SOA2R10: vyznačená svorka SbS (+) a STOP (−)
Fotobunky BlueBUS
NICE EPMB pripojte paralelne dvoma vodičmi na BlueBUS. Poradie vodičov nerozhoduje. Na TX aj RX jedného páru nastavte rovnaké mostíky; každý pár má inú adresu. Po pridaní alebo odobratí zariadenia zopakujte učenie zariadení.

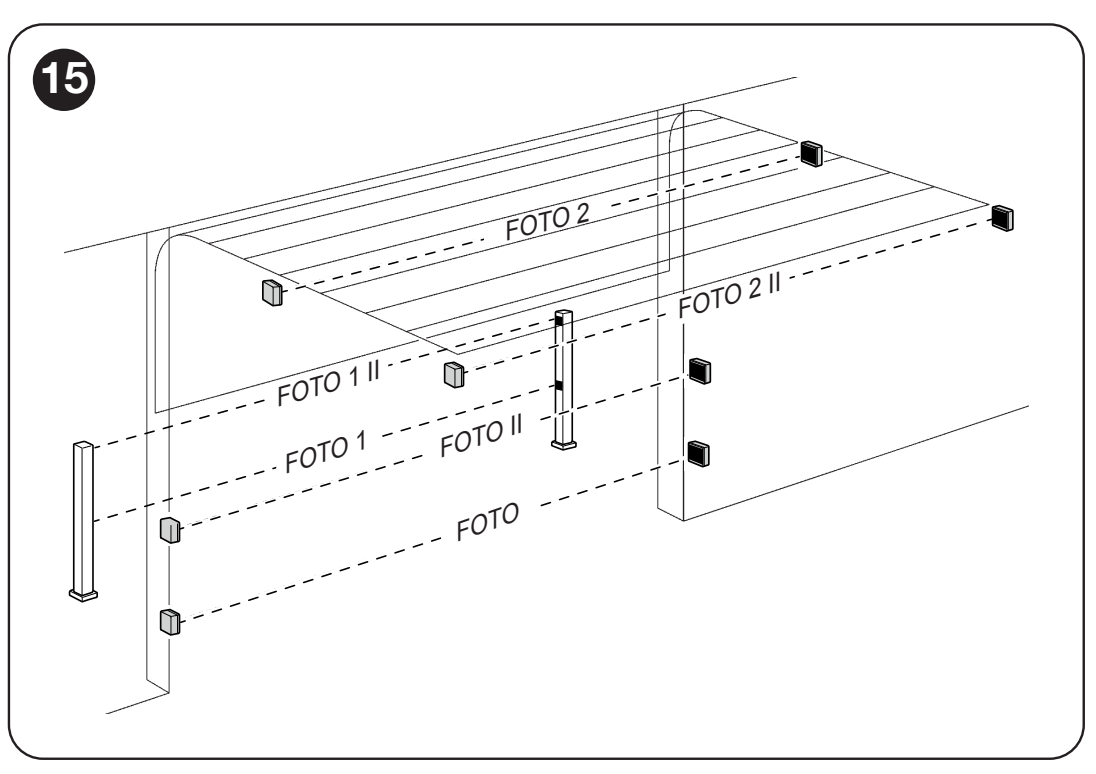

SOON: polohy a funkcie jednotlivých párov fotobuniek
| Adresa | Reakcia |
|---|---|
| FOTO / FOTO II | Vonkajšie páry vo výške 50 / 100 cm: pri zatváraní zastavia a obrátia pohyb. |
| FOTO 1 / FOTO 1 II | Vnútorné páry vo výške 50 / 100 cm: ochrana pri otváraní aj zatváraní. |
| FOTO 2 / FOTO 2 II | Vonkajší / vnútorný pár aktívny pri otváraní. |
| FOTO 3 | Pár chrániaci celý priestor automatizácie. |
| FA1 / FA2 | Povel na otvorenie, nie náhrada ochranného páru; na podporovanom TX aj RX sa prerušuje mostík A. |
Poloha mostíkov sa nastavuje podľa návodu fotobunky EPMB a požadovanej funkcie. Klasické reléové EPM sa nepripájajú priamo na BlueBUS.
STOP a citlivá hrana
Viac NO kontaktov sa zapája paralelne, viac NC kontaktov do série. Odporová hrana musí dať jednotke 8,2 kΩ v pokojnom stave; pri kaskáde sa koncový odpor použije len na konci. Zapojenie optickej OSE hrany závisí od jej konkrétneho rozhrania. Na tieto zariadenia neprenášajte pomocné +/− zo SbS/STOP bez správnej schémy hrany. Po každej zmene vykonajte učenie a skúšku STOP.
Maják a režimy FLASH
NICE ELDC je nízkonapäťový maják pre 12–36 V. Na SOA2R10 musí byť FLASH nastavený na II/L4 → hodnotová L4 „maják“. Tento režim je určený pre 12 V výstražnú lampu do 21 W; nevyberajte príslušenstvo podľa 230 V sieťového vstupu pohonu. Po pripojení overte viditeľné blikanie počas pohybu brány.
| Režim FLASH | Napätie a zaťaženie |
|---|---|
| Maják | 12 V výstražná lampa, najviac 21 W; počas pohybu 0,5 s zapnuté / 0,5 s vypnuté. |
| Kontrolka otvorenia | 24 V, najviac 5 W. |
| Elektromagnet, západka alebo zámok | 24 V, najviac 10 W; len samotná cievka bez vlastnej elektroniky. Zvoliť príslušnú funkciu II/L4. |
Dvojica FLASH ani konektor antény nie sú označené ako pomocné svorky +/−. Poradie vodičov neodvodzujte z detailu SbS/STOP; pri polarizovanej cievke dodržte označenie zariadenia a osadenej dosky.
Záložná batéria PS124 a programovanie
NICE PS124 sa osádza do pohonu a pripája na určený konektor až po montáži a naprogramovaní. Nie je súčasťou samostatného motora. Počet pohybov pri výpadku závisí od brány, odberu a stavu batérie; údaj približne 10 manévrov je iba orientačný.

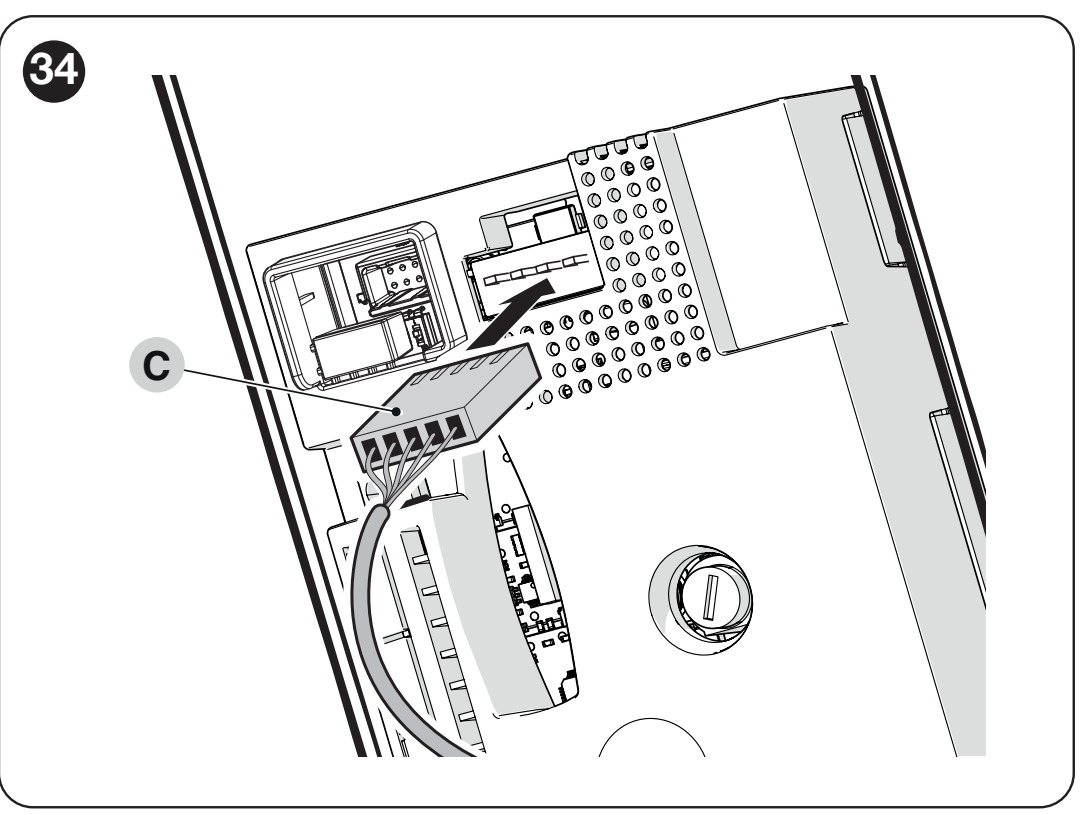

SOON: pripojenie konektora záložnej batérie PS124
Programátor Oview používa rozhranie IBT4N/BusT4. Pri podporovanom solárnom napájaní Solemyo sa pohon nesmie súčasne napájať zo siete. Zálohu ani solárne príslušenstvo inej generácie nezamieňajte podľa podobného konektora.
Prvé spustenie a naučenie polôh
Pred zapnutím na skúšku dajte bránu približne do polovice dráhy. Po zapnutí má BlueBUS blikať raz za sekundu; maják a sprievodné svetlo sú v pokoji vypnuté. Ak kontrola nesedí, odpojte napájanie a skontrolujte zapojenie.
1. Naučenie BlueBUS a STOP
- Podržte OPEN ▲ + STOP ■ približne 3 s.
- Pustite pri rýchlom blikaní L1 a L2.
- Počkajte na dokončenie: STOP LED svieti, L1/L2 zhasnú. L3/L4 môžu začať blikať ako výzva na učenie polôh.
Učenie je potrebné aj bez pripojeného príslušenstva.
2. Skrátené učenie otvorenia a zatvorenia
- Podržte STOP ■ + CLOSE ▼ 3 s; L1 bliká.
- Tlačidlami ▲/▼ nastavte požadované úplné otvorenie. Podržte STOP 5 s na uloženie A1 a preskočenie voliteľných polôh.
- Pri blikaní L8 nastavte zatvorenú polohu A0. Potvrďte STOP 2 s.
- Po zhasnutí LED bliká sprievodné svetlo. Pokračujte povinným učením síl.
Úplné učenie a vlastné spomaľovanie
Vstup je rovnaký: STOP + CLOSE 3 s. V každom bode posuňte bránu ▲/▼ a polohu potvrďte STOP 2 s. Voliteľnú polohu preskočíte dvoma rýchlymi stlačeniami STOP.
| LED / poloha | Význam |
|---|---|
| L1 – A1 | Úplné otvorenie; povinné. |
| L2 – RA1 | Začiatok spomaľovania pri otváraní; voliteľné. |
| L4 – RINT | Medzipoloha spomalenia pri zatváraní; spomaľuje približne 50 cm pred bodom, potom vráti nastavenú rýchlosť. |
| L5 – AP | Poloha čiastočného otvorenia; voliteľné. |
| L7 – RA0 | Začiatok spomaľovania pri zatváraní; voliteľné. |
| L8 – A0 | Zatvorená poloha; povinné. |
3. Povinné automatické učenie síl
Vyšlite pohybový povel SbS alebo OPEN. Jednotka vykoná 3 úplné cykly. Neprerušujte ich a strážte celý priestor brány. Pri prerušení znovu spustite procedúru cez SbS, OPEN alebo CLOSE. Zmena polôh, rýchlosti či smeru otáčania vyvolá nové učenie síl. Dokončenie nesmie nahradiť skúšku bezpečnostných zariadení a nárazových síl.
Programovanie SOA2R10

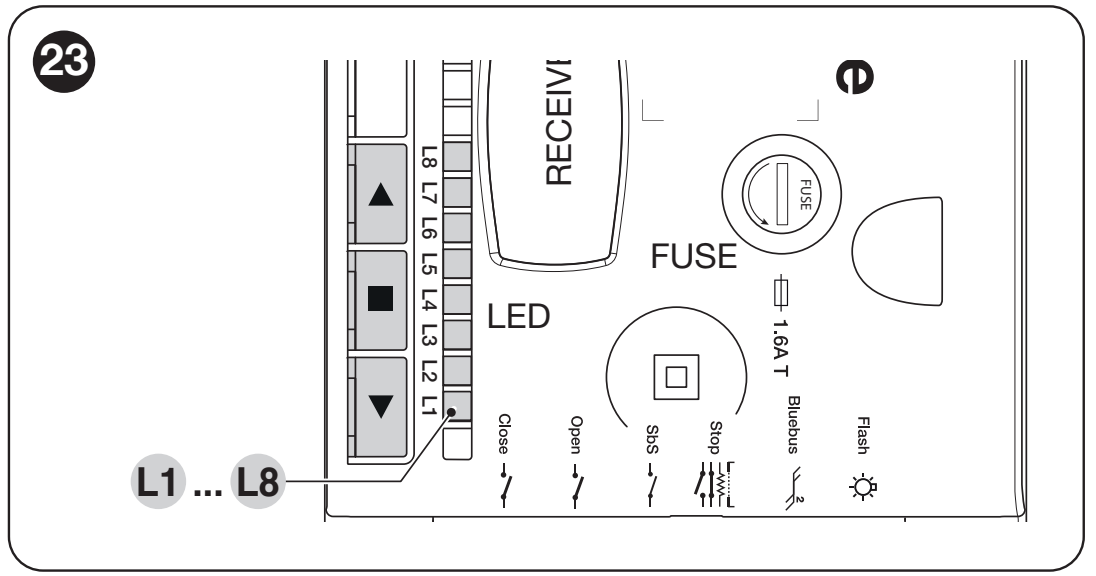

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ a programovacie LED L1–L8
V pokoji ▲ otvára, ▼ zatvára a ■ zastavuje. Počas pohybu všetky tri tlačidlá zastavia motor. Pri nastavovaní má každý parameter svoju vstupnú LED; hodnotová LED v úrovni II je samostatná voľba.
Úroveň I – zapnutie a vypnutie funkcií
- Podržte STOP asi 3 s, kým L1 začne blikať; pustite.
- ▲/▼ vyberte vstupnú LED.
- Krátko stlačte STOP: krátke blikanie znamená OFF, dlhé ON.
- Po 10 s bez stlačenia sa programovanie ukončí a zmeny uložia.
Všetkých osem funkcií je z výroby OFF.
| LED – funkcia | Správanie a výrobný stav |
|---|---|
| L1 – Automatické zatváranie | ON: zatvorí po pauze nastavenej v II/L1. OFF: bez automatického zatvárania. Výrobne OFF. |
| L2 – Zatvoriť po fotobunke | ON: po uvoľnení fotobunky pauza 5 s. Pri automatickom zatváraní OFF sa najprv dokončí otvorenie; pri ON môže uvoľnenie fotobunky zastaviť otváranie a spustiť 5 s pauzu. STOP následné zatvorenie zruší. Výrobne OFF. |
| L3 – Vždy zatvoriť | ON: po návrate napájania a zistení otvorenej brány zatvorí po 3 s predblikaní. OFF: tento návratový povel sa nepoužije. Výrobne OFF. |
| L4 – Stand-by | ON: približne po minúte pokoja vypne BlueBUS a bežné LED; BlueBUS bliká pomaly. Znižuje odber pri zálohe. Výrobne OFF. |
| L5 – Dlhá reverzácia | ON: po bezpečnostnom STOP alebo obmedzení sily obracia pohyb až ku koncovej polohe. OFF: krátka reverzácia približne 15 cm. Výrobne OFF. |
| L6 – Predblikanie | ON: maják bliká 3 s pred pohybom. OFF: zapne sa pri začatí pohybu. Výrobne OFF. |
| L7 – Citlivosť | ON: zvýši citlivosť detekcie prekážky. Vyžaduje kontrolu síl a bezpečnostných reakcií. Výrobne OFF. |
| L8 – Typ brány | ON: ťažká brána. OFF: ľahká brána. Nastavenie nemení prípustnú plochu ani mechanické požiadavky. Výrobne OFF. |
Úroveň II – nastaviteľné parametre
- STOP podržte asi 3 s do blikania L1 a pustite.
- ▲/▼ zvoľte vstupnú LED parametra.
- Podržte STOP; približne po 3 s svieti hodnotová LED.
- So stále stlačeným STOP zmeňte hodnotu ▲/▼ a STOP pustite.
- Po 10 s bez zásahu sa nastavenie uloží. Tučné hodnoty sú výrobné predvoľby.
| Vstupná LED – názov a popis | LED nastavenia – hodnota |
|---|---|
| L1 – Čas pauzy Platí pri I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Krokovanie SbS Sekvencia vstupu SbS a povelu krokovanie z rádia. | L1 – Otvor – stop – zatvor – stop L2 – Otvor – stop – zatvor – otvor L3 – Otvor – zatvor – otvor – zatvor L4 – Kondomínium L5 – Kondomínium 2; povel nad 2 s = STOP L6 – Krokovanie 2; povel nad 2 s = čiastočné otvorenie L7 – Prítomnosť obsluhy L8 – Otváranie poloautomaticky, zatváranie s držaním |
| L3 – Rýchlosť motora Po zmene zopakovať učenie síl. | L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Otvor V4 / zatvor V2 L8 – Otvor V6 / zatvor V4 |
| L4 – Funkcia FLASH Prispôsobiť pripojenému zariadeniu a limitu výstupu. | L1 – Kontrolka otvorenej brány L2 – Aktívny pri zatvorenej bráne L3 – Aktívny pri otvorenej bráne L4 – Výstražný maják L5 – Elektrická západka L6 – Elektrický zámok L7 – Elektromagnet L8 – Kontrolka údržby |
| L5 – Sila pri otváraní Sila nenahrádza opravu trenia. Po zmene premerať nárazové sily. | L1 – Sila 1 – nízka L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – vysoká |
| L6 – Sila pri zatváraní Nastavovať len po kontrole mechaniky a ochranných prvkov. | L1 – Sila 1 – nízka L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – vysoká |
| L7 – Oznámenie údržby Počíta manévre; otvorenie a zatvorenie sú dva manévre. | L1 – Automaticky podľa zaťaženia L2 – 1 000 manévrov L3 – 2 000 manévrov L4 – 4 000 manévrov L5 – 6 000 manévrov L6 – 8 000 manévrov L7 – 10 000 manévrov L8 – 12 000 manévrov |
| L8 – História porúch Len čítanie, postup zobrazenia. | L1 – 1. manéver – najnovší L2 – 2. manéver L3 – 3. manéver L4 – 4. manéver L5 – 5. manéver L6 – 6. manéver L7 – 7. manéver L8 – 8. manéver |
Ak jednotka používa hodnotu medzi dvoma úrovňami, striedavo rozsvieti dve LED. Nejde automaticky o poruchu. Vstupnú LED parametra nezamieňajte s LED jeho hodnoty.
Zmena smeru otáčania
V pokoji podržte STOP 3 s do blikania L1. Súčasne stlačte ▲ + ▼: svietiace sprievodné svetlo znamená obrátený smer, zhasnuté štandardný. Počkajte 10 s na ukončenie a zopakujte učenie polôh a síl. Smer nemeňte počas pohybu.
Diaľkové ovládanie a anténa
Rádiový prijímač sa vkladá do zásuvky SM pri odpojenej sieti aj batérii. Výbavu samostatného pohonu nezamieňajte s hotovou sadou: prijímač a vysielače vyberte podľa skutočne dodanej zostavy.
NICE OXIBD podporuje jednosmerné aj obojsmerné ovládače; vhodným jednosmerným vysielačom je NICE MYGO4. Starší osadený prijímač môže používať iné kódovanie. Rovnaká frekvencia 433,92 MHz sama osebe nestačí.
V bežnom režime 1 sú výstupy prijímača: 1 – krokovanie, 2 – čiastočné otvorenie, 3 – otvorenie, 4 – zatvorenie. Režim 2 umožňuje uložiť jednotlivé tlačidlo na vybraný povel. Presné párovanie a mazanie robte podľa návodu konkrétneho prijímača OXIBD; tlačidlá motora nevymazávajú jeho rádiovú pamäť.
Pri OXIBD pripájajte anténu do konektora prijímača podľa zapojenia antény OXIBD. Stredný vodič koaxiálu patrí na signál, tienenie na zem antény. Nejde o napájacie +/−.
Diagnostika a odstránenie príčiny
Krátke záblesky majáka sa opakujú dvakrát s prestávkou 1 s. Najprv odstráňte príčinu; vysokou silou neprekonávajte prekážku.
| Signál | Príčina a riešenie |
|---|---|
| 2 záblesky | Fotobunka bráni pohybu. Vyčistite a zarovnajte optiku, odstráňte prekážku; skontrolujte adresovanie. |
| 3 záblesky | Zvýšený odpor alebo zásah obmedzenia sily. Skontrolujte vyváženie, vedenie a pružiny; vykonajte skúšku. |
| 4 záblesky | STOP. Skontrolujte citlivú hranu a jej zapojenie. |
| 5 zábleskov | Chyba vnútorných parametrov: počkajte aspoň 30 s a skúste povel. Ak trvá, servis jednotky. |
| 6 zábleskov | Prekročený prevádzkový limit: nechajte pohon niekoľko minút vychladnúť. |
| 7 zábleskov | Vnútorná elektrická chyba: odborník odpojí všetky zdroje a preverí dosku aj káble. |
| 8 zábleskov | Trvalý povel blokuje ďalšie povely. Skontrolujte zaseknutý kontakt SbS/OPEN/CLOSE. |
| 9 zábleskov | Elektronické zablokovanie automatizácie. Použite povel odblokovania; nejde o lankové odblokovanie. |
| LED v pokoji | Význam |
|---|---|
| BlueBUS 1× za sekundu | Bežná prevádzka. Dva rýchle záblesky potvrdzujú zmenu vstupu alebo prijatý rádiový povel. |
| BlueBUS zhasnutá / trvalo svieti | Skontrolovať napájanie, poistky a dosku; v stand-by je signalizácia odlišná. |
| STOP zhasnutá | Bezpečnostný vstup nie je v uloženom pokojnom stave. |
| L1 + L2 blikajú | Treba naučiť zariadenia. |
| L3 + L4 blikajú | Treba naučiť polohy. |
| L1 alebo L8 samostatne rýchlo bliká | Krajný rozsah enkodéra. Servis skontroluje mechanické osadenie; motor nepretláčajte za dráhu. |
| Sprievodné svetlo bliká | Výzva na učenie síl alebo prebiehajúce učenie; pri súbehu s majákom môže ísť o diagnostiku. |
Počas pohybu LED L1–L8 ukazujú zaťaženie motora: od L1 pri nízkej sile po L8 pri maximálnej. Toto zobrazenie nie je voľba hodnoty v programovaní. Ak zaťaženie rastie, skontrolujte mechanický odpor a vyváženie brány; nezvyšujte silu bez bezpečnostnej skúšky.
História posledných ôsmich manévrov
Vstúpte do úrovne II, zvoľte vstupnú L8 a podržte STOP asi 3 s. Svietiace LED označujú manévre s poruchou; L1 je posledný a L8 ôsmy. So stlačeným STOP vyberte manéver ▲/▼: LED vybliká príslušný diagnostický kód. STOP potom pustite.
Reset jednotky a servis enkodéra
Reset vymaže polohy, naučené zariadenia a nastavenia jednotky. Nie je to vymazanie prijímača.
- Pri stojacej bráne podržte ▲ + ▼ asi 3 s, kým sa rozsvietia L1–L8.
- Pustite. L2 a L8 rýchlo blikajú približne 3 s a jednotka obnoví výrobné nastavenia.
- Zopakujte učenie zariadení, polôh, síl a všetky bezpečnostné skúšky.
Reset nemení smer otáčania ani celkový počet manévrov. Reset enkodéra je osobitný servisný postup len na pracovnom stole, nikdy pri motore pripojenom k bráne.
Kontrola pred odovzdaním brány
- Pri odblokovanom pohone skontrolujte plynulý pohyb a vyváženie. Pri tu opísanej sekčnej zostave nesmie sila na ručný pohyb prekročiť 225 N. Pre výber SOON navyše dodržte pracovné pásma odporu brány v tabuľke vyššie. Táto sila nie je krútiaci moment motora ani prípustná nárazová sila.
- Po zablokovaní vyskúšajte otvorenie, zatvorenie a STOP; brána sa nesmie priečiť ani narážať za uložené koncové polohy.
- Otestujte každý pár fotobuniek pri TX, pri RX aj v strede lúča, napríklad valcom Ø 5 cm a dĺžky 30 cm. Skontrolujte skutočnú reakciu brány.
- Otestujte citlivú hranu, bezpečnostný okruh a núdzové odblokovanie. Nárazové sily musí montážnik zmerať vhodným meradlom; po zmene sily alebo citlivosti skúšku zopakuje.
- Bránu odovzdajte až po úspešných skúškach s označením, pokynmi na odblokovanie a plánom údržby. Prechádzajte len cez úplne otvorenú a stojacu bránu.
Údržba a bezpečná prevádzka
Odbornú údržbu vykonajte najneskôr každých 6 mesiacov alebo po 4 000 manévroch od posledného servisu, podľa toho, čo nastane skôr. Po odpojení siete a batérie skontrolujte ukotvenie, koróziu, klin, hriadeľ, prípadnú reťaz, pružiny a vodiace časti. Po obnovení napájania zopakujte bezpečnostné skúšky.
Hlásenie údržby v II/L7 dopĺňa servisný plán. Ak je FLASH nastavený na kontrolku údržby, pri 81–100 % limitu bliká počas celého manévra; nad limitom bliká stále, aj mimo pohybu. Pri nastavení FLASH na výstražný maják sa údržba signalizuje odlišne: pri 81–100 % zostane svietiť 2 s na začiatku, nad limitom 2 s na začiatku aj konci manévra a potom pokračuje v bežnom blikaní. Po vykonanom servise vstúpte do II/L7, držte STOP a súčasne ▲ + ▼ aspoň 5 s na vynulovanie servisného počítadla. Celkové počítadlo tým nezmažete.
Pri poruche bezpečnostného zariadenia bránu nepoužívajte automaticky. Použite bezpečné ručné ovládanie a zabezpečte opravu. Nezasahujte svojpomocne do napnutých pružín.
Technické parametre SOON SO2000
| Parameter | Hodnota |
|---|---|
| Riadenie | NICE SOA2R10 vstavané; magnetický enkodér. |
| Sieťové napájanie | 230 V AC, +10 % / −15 %, 50/60 Hz; trieda I, uzemnenie. |
| Motor | 24 V DC. |
| Odber zo siete | Maximálne 1,5 A; menovito 1 A. |
| Príkon | Maximálne 350 W; menovito 220 W. |
| Krútiaci moment | Maximálne 50 Nm; menovito 30 Nm; statický 130 Nm. Statická hodnota nie je použiteľný pohybový moment. |
| Otáčky | Maximálne 30 / menovito 18 ot./min. |
| Prevádzka | Podľa odporu a dĺžky pohybu; tabuľka cyklov. |
| Plocha / výška | Do 20 m² / orientačne 5 m. |
| Krytie / teplota | IP40, vnútorné použitie; −20 až +50 °C. |
| Rozmery / hmotnosť | Približne 115 × 375 × 300 mm / 10,5 kg. Rozmerový výkres uvádza výšku 298 mm. |
| Poistky | F1 sieťová 1,6 A; F2 riadiaca 1,6 A s oneskorením. Nahradiť len rovnakým typom po odstránení príčiny. |

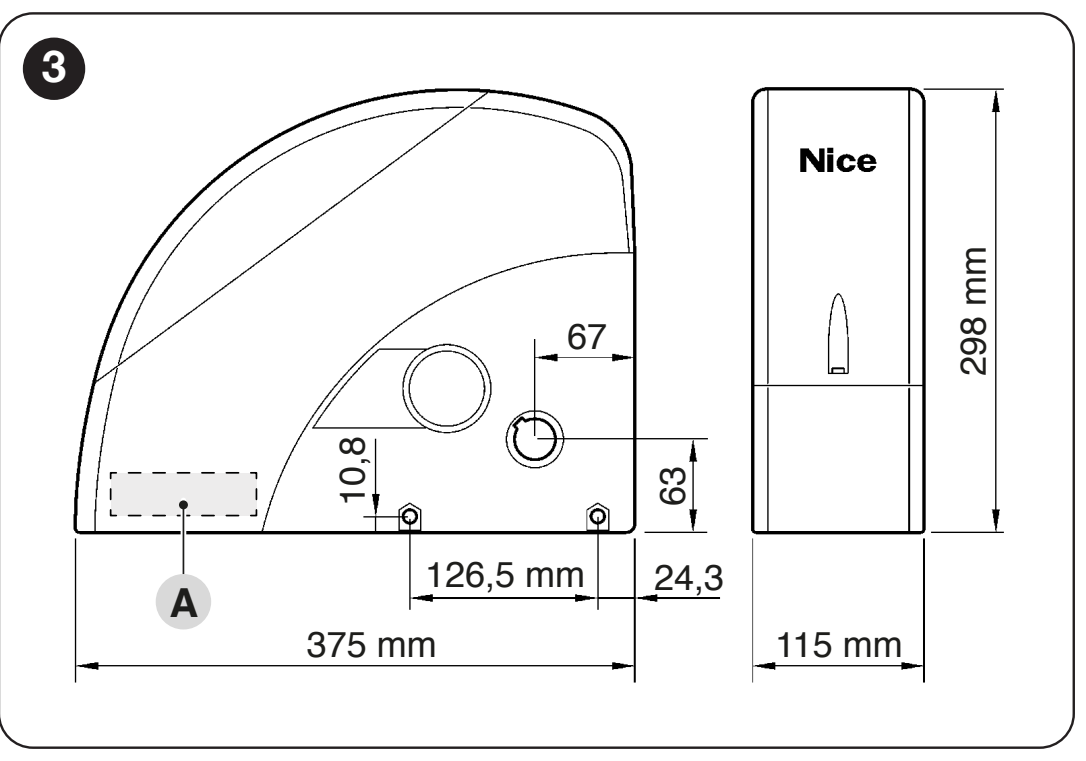

Rozmery pohonu SOON SO2000 a polohy montážnych otvorov
360° zobrazenie pohonu
Videonávod pre montáž pohonu
Chcem tento tovar objednať, ako mám postupovať?
Vyberte si podľa toho, čo je pre vás pohodlné:
- objednať cez e-shop: použite tlačidlo kúpiť a vložte tovar do košíka internetového obchodu (tlačidlo kúpiť nájdete v tabuľke variantov tohto produktu tu).
- objednať telefonicky: zavolajte na 0948 59 98 57, objednávku môžete spraviť aj telefonicky
- objednať cez e-mail: objednajte na [email protected]
